矢量信号源ARB和RealTime模式的区别

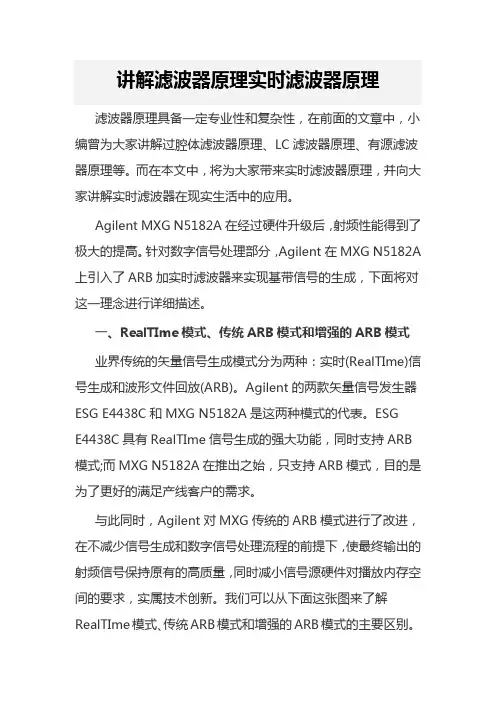

讲解滤波器原理实时滤波器原理

讲解滤波器原理实时滤波器原理滤波器原理具备一定专业性和复杂性，在前面的文章中，小编曾为大家讲解过腔体滤波器原理、LC滤波器原理、有源滤波器原理等。

而在本文中，将为大家带来实时滤波器原理，并向大家讲解实时滤波器在现实生活中的应用。

Agilent MXG N5182A在经过硬件升级后，射频性能得到了极大的提高。

针对数字信号处理部分，Agilent在MXG N5182A 上引入了ARB加实时滤波器来实现基带信号的生成，下面将对这一理念进行详细描述。

一、RealTIme模式、传统ARB模式和增强的ARB模式业界传统的矢量信号生成模式分为两种：实时(RealTIme)信号生成和波形文件回放(ARB)。

Agilent的两款矢量信号发生器ESG E4438C和MXG N5182A是这两种模式的代表。

ESGE4438C具有RealTIme信号生成的强大功能，同时支持ARB 模式;而MXG N5182A在推出之始，只支持ARB模式，目的是为了更好的满足产线客户的需求。

与此同时，Agilent对MXG传统的ARB模式进行了改进，在不减少信号生成和数字信号处理流程的前提下，使最终输出的射频信号保持原有的高质量，同时减小信号源硬件对播放内存空间的要求，实属技术创新。

我们可以从下面这张图来了解RealTIme模式、传统ARB模式和增强的ARB模式的主要区别。

图1、WCDMA上行RMC12.2k信号生成过程图1中以WCDMA上行RMC12.2k信号生成过程为例，描述了适量信号源生成标准WCDMA信号的全过程，包括原始数据经过信道编码、成帧，过采样，DAC数模转换，上变频，最终从射频口发射。

从上图中可以看出，ESG Realtime 模式是利用DSP进行实时的信号成帧和数字信号处理的，所有的过程都是在信号源内部由硬件实时完成的。

因此，从图中标注的A点往后，都是硬件实现。

传统的MXG ARB模式，即MXG1，在DAC数模转换以前的部分，即图中标注的C点，均由软件实现(软件可以是Agilent Signal Studio软件，C语言或者Matlab软件)。

real-time的基础知识.doc
