CIE色度图

合集下载

入门篇-光学第三讲-CIE色度曲线演化-V1

入门篇-光学第三讲-CIE色度曲线演化-V1

CIE色度系統光通平台CIE色度系統CIE1931(x y)⏹CIE 1931 (x,y),⏹CIE1960(u,v),⏹CIE1976(u’v’)光通平台CIE1931 色度座標圖CIE-1931外界的光輻射作用於人的眼睛產生顏色感知因此外界的光輻射作用於人的眼睛產生顏色感知,因此物體的顏色既決定於外界的刺激,又決定於人眼的視覺特性。

顏色的測量和標定應符合人眼的觀測結果。

不同觀測者對顏色的感知特性多少是有些差異的,不同觀測者對顏色的感知特性多少是有些差異的因此須根據許多觀測者對顏色的視覺實驗,確定一組為匹配等能量光譜所需的三原色數據,即標準色度觀測匹配等能量光譜所需的三原色數據,即“標準色度觀測者光譜㆔刺激值”,以此代表人眼的平均視覺特性,並用度計算及標顏用於色度計算及標定顏色。

根據1931 年CIE-XYZ 系統可繪製出CIE 1931 色度圖。

任何一種光譜色,只要我們確定出它們的X 、Y、Z 三刺任何種光譜色只要我們確定出它們的X Z激值的比例,我們就可以進㆒步用色度座標在x y色度圖中確定它的顏色特性。

光通平台光通平台CIE 色度座標演化過程CIE光通平台CIE-1931(x y)CIE 1931 色度座標圖(x,y)色度座標( x y )是由相應的三刺激值除以三刺激值之和得出的因x + y + z =1,所以三個數值中只要確定了任何兩個值,就可以求出第三個值值就可以求出第三個值光通平台CIE 1931(x y)CIE-1931 色度座標圖(x,y)---解說domain wavelength)馬蹄形線上的各點代表380nm(紫色)到780nm(紅色)主波長(domain wavelength)之間所有的單色光,馬蹄形上各波長的連線叫光譜軌跡,這些波長被稱為主波長在馬蹄形三角形內的顏色包括了一切在物理上能實現的顏色例如x = 0.333,y = 0.333 即純白色光通平台CIE-1960 色均勻度座標圖(u,v)光通平台MacAdam Ellipses MacAdam Ellipses在CIE色度圖上每一點都代表一個確定的顏色。

CIE色度图

CIE色度图

CIE色度图∙CIE-RGB系统o标准三原色匹配任意颜色的光谱三刺激值曲线。

曲线中的一部分500μm附近的r三刺激值是负数,这当然不能否定将红、绿、蓝三色混合可以得到其他颜色,但它确实表明一些颜色不能够仅仅通过将三原色混合来得到而在普通的CRT上显示。

o图例:∙CIE-XYZ系统o由于实际上不存在负的光强,1931年CIE规定了3种假想的标准原色X(红)、Y(绿)、Z(蓝)构造了CIE-XYZ系统,以便使能够得到的颜色匹配函数的三刺激值都是正值:o C=xX+yY+zZo图例:▪三刺激空间和色度图o所有颜色向量组成了x>0、y>0和z>0的三维空间第一象限锥体o取一个截面 x+y+z=1o该截面与三个坐标平面的交线构成一个等边三角形,每一个颜色向量与该平面都有一个交点,每一个点代表一个颜色,它的空间坐标(x,y,z)表示为该颜色在标准原色下的三刺激值,称为色度值o图例:▪▪∙CIE色度图o CIE色度图的翼形轮廓线代表所有可见光波长的轨迹,即可见光谱曲线。

o沿线的数字表示该位置的可见光的主波长。

o中央的C对应于近似太阳光的标准白光,C点接近于但不等于x=y=z=1/3的点。

o红色区域位于图的右下角,绿色区域在图的顶端,蓝色区域在图的左下角,连接光谱轨迹两端点的直线称为紫色线。

∙用途o得到光谱色的互补色,只要从该颜色点过C点作一条直线,求其与对侧光谱曲线的交点,即可得到补色的波长。

D的补色为E。

o确定所选颜色的主波长和纯度。

颜色A的主波长,从标准白光点C 过A作直线与光谱曲线相交于B(A与B在C的同侧),这样颜色A可以表示为纯色光B和白光C的混合,B就定义了颜色A的主波长。

oo定义一个颜色域。

通过调整混合比例,任意两种颜色:o I和J加在一起能够产生它们连线上的颜色o再加入第三种颜色K,就产生三者(I、J和K)构成的三角形区域的颜色。

应用限制o色度图的形状表明,没有一个3个顶点均在可见光翼形区的三角形可以完全覆盖该区域。

CIE色度图

CIE色度图

CIE色度图CIE-RGB系统标准三原色匹配任意颜色的光谱三刺激值曲线。

曲线中的一部分500μm附近的r 三刺激值是负数,这当然不能否定将红、绿、蓝三色混合可以得到其他颜色,但它确实表明一些颜色不能够仅仅通过将三原色混合来得到而在普通的CRT上显示。

图例:CIE-XYZ系统由于实际上不存在负的光强,1931年CIE规定了3种假想的标准原色X(红)、Y(绿)、Z(蓝)构造了CIE-XYZ系统,以便使能够得到的颜色匹配函数的三刺激值都是正值:C=xX+yY+zZ图例:三刺激空间和色度图所有颜色向量组成了x>0、y>0和z>0的三维空间第一象限锥体取一个截面x+y+z=1该截面与三个坐标平面的交线构成一个等边三角形,每一个颜色向量与该平面都有一个交点,每一个点代表一个颜色,它的空间坐标(x,y,z)表示为该颜色在标准原色下的三刺激值,称为色度值图例:CIE色度图CIE色度图的翼形轮廓线代表所有可见光波长的轨迹,即可见光谱曲线。

沿线的数字表示该位置的可见光的主波长。

中央的C对应于近似太阳光的标准白光,C点接近于但不等于x=y=z=1/3的点。

红色区域位于图的右下角,绿色区域在图的顶端,蓝色区域在图的左下角,连接光谱轨迹两端点的直线称为紫色线。

用途得到光谱色的互补色,只要从该颜色点过C点作一条直线,求其与对侧光谱曲线的交点,即可得到补色的波长。

D的补色为E。

确定所选颜色的主波长和纯度。

颜色A的主波长,从标准白光点C过A作直线与光谱曲线相交于B(A与B在C的同侧),这样颜色A可以表示为纯色光B和白光C的混合,B就定义了颜色A的主波长。

定义一个颜色域。

通过调整混合比例,任意两种颜色:I和J加在一起能够产生它们连线上的颜色再加入第三种颜色K,就产生三者(I、J和K)构成的三角形区域的颜色。

应用限制色度图的形状表明,没有一个3个顶点均在可见光翼形区的三角形可以完全覆盖该区域。

因此,可见的红、绿、蓝三种颜色不能通过加法混合来匹配所有的颜色。

颜色基础知识——CIE1931色度坐标图

颜色基础知识——CIE1931色度坐标图

CIE 1931色‎度坐标介绍‎1.意义图中的颜色‎,包括了自然‎所能得到的‎颜色。

这是个二维‎平面空间图‎,由x-y直角标系‎统构成的平‎面。

为了适应人‎们习惯于在‎平面坐标系‎中讨论变量‎关系,而设计出来‎的。

在设计出该‎图的过程中‎,经过许多数‎学上的变换‎和演算。

此图的意义‎和作用,可以总结成‎两句话:(1)表示颜色视‎觉的基本规‎律。

(2)表示颜色混‎合与分解的‎一般规律。

2.坐标系——x ,y直角坐标‎系。

x——表示与红色‎有关的相对‎量值。

y——表示与绿色‎有关的相对‎量值。

z——表示与蓝色‎有关的相对‎量值。

并且z=1-(x+y)3.形状与外形‎轮廓线形状——舌形,有时候也称‎“舌形曲线”图。

由舌形外围‎曲线和底部‎直线包围起‎来的闭合区‎域。

舌形外围曲‎线——是全部可见‎光单色光颜‎色轨迹线,每一点代表‎某个波长单‎色光的颜色‎,波长从39‎0nm到7‎60nm。

在曲线的旁‎边。

标注了一些‎特征颜色点‎的对应波长‎。

例如图中5‎10nm——520nm‎——530nm‎等。

底部直线——连接390‎nm点到7‎60nm点‎构成的直线‎,此线称为紫‎红线。

4.色彩这是一个彩‎色图,区域内的色‎彩,包括了一切‎物理上能实‎现的颜色。

很遗憾的是‎,很难得真正‎标准的这种‎资料,经常由于转‎印而失真。

5.应用价值——颜色的定量‎表示。

用(x,y)的坐标值来‎表示颜色。

白色应该包‎含在“颜色”这个概念范‎围内。

6.若干个特征‎点的意义(1)E点—等能白光点‎的坐标点E点是以三‎种基色光,以相同的刺‎激光能量混‎合而成的。

但三者的光‎通量并不相‎等。

E点的CC‎T=5400K‎。

(2)A点—CIE规定‎一种标准白‎光光源的色‎度坐标点这是一种纯‎钨丝灯,色温值CC‎T=2856。

(3)B点—CIE规定‎的一种标准‎光源坐标点‎B点的CC‎T=4874K‎,代表直射日‎光。

(4)C点—CIE确认‎的一种标准‎日光光源坐‎标点(昼光)C点的CC‎T=6774K<。

CIE色谱图解析

CIE色谱图解析

CIECIE(国际发光照明委员会):原文为Commission Internationale de L'Eclairag e(法)或International Commission on Illumination(英)。

这个委员会创建的目的是要建立一套界定和测量色彩的技术标准。

可回溯到1930年,CIE标准一直沿用到数字视频时代,其中包括白光标准(D65)和阴极射线管(CRT)内表面红、绿、蓝三种磷光理论上的理想颜色。

CIE的总部位于奥地利维也纳。

CIE颜色系统颜色是一门很复杂的学科,它涉及到物理学、生物学、心理学和材料学等多种学科。

颜色是人的大脑对物体的一种主观感觉,用数学方法来描述这种感觉是一件很困难的事。

现在已经有很多有关颜色的理论、测量技术和颜色标准,但是到目前为止,似乎还没有一种人类感知颜色的理论被普遍接受。

RGB模型采用物理三基色,其物理意义很清楚,但它是一种与设备相关的颜色模型。

每一种设备(包括人眼和现在使用的扫描仪、监视器和打印机等)使用RGB模型时都有不太相同的定义,尽管各自都工作很圆满,而且很直观,但不能相互通用。

1)简介为了从基色出发定义一种与设备无关的颜色模型,1931年9月国际照明委员会在英国的剑桥市召开了具有历史意义的大会。

CIE的颜色科学家们企图在RGB模型基础上,用数学的方法从真实的基色推导出理论的三基色,创建一个新的颜色系统,使颜料、染料和印刷等工业能够明确指定产品的颜色。

会议所取得的主要成果包含:定义了标准观察者(Standard Observer)标准:普通人眼对颜色的响应。

该标准采用想象的X,λY和Z三种基色,用颜色匹配函数(color-matching function)表示。

颜色匹配实验使用2°的视野(field of view);定义了标准光源(Standard Illuminants):用于比较颜色的光源规范;λ定义了CIE XYZ基色系统:与RGB相关的想象的基色系统,但更适用于颜色的计算;λ定义了CIE xyY颜色空间:一个由XYZ导出的颜色空间,它把与颜色属性相关的x和y从与λ明度属性相关的亮度Y中分离开;定义了CIE色度图(CIE chromaticityλdiagram):容易看到颜色之间关系的一种图。

03第二章 CIE标准色度系统

03第二章   CIE标准色度系统



2、色度图中颜色的标定

在色度图中标定颜色既可以用色度坐标,也可以用主波长 和彩度来表示。(以CIE1931色度图为例进行说明) 2.1色相的表示。

A、在色度图中,E点处是等能白光,表示理想的白光光源, 又名中性点,由三原色各三分之一混合产生,该点的色度 坐标为:x=0.3333,y=0.33333,z=0.3333。
在由光谱轨迹和紫红轨迹所形成的马蹄形区 域里,包含了一切物理上能实现的颜色, 凡落在其区域外的颜色是不能由真实色光 混合产生的颜色。
色度图

色度图中心为白点,光谱轨迹上的点代表不同波长的光谱 色,是饱和度最高的颜色,越接近色品图中心,颜色的饱 和度就越低,围绕色品图中心不同的角度,颜色的色调不 同。 使用数字描述颜色时,常采用Yxy表色方法,即采用色品 坐标xy表示颜色的色度特征,用亮度因数Y表示颜色的亮 度特征。这样颜色的外貌就能完全唯一地确定下来。如图 2-7所示。 CIE1931标准色度观察者的数据只适用于2 °(1 °~4 °) 视场。
三原色各自在R+G+B总量中的相对比例叫做色品坐标,
以色品坐标r、g表示的平面图称为色品图,如图2-2示。

第二节 CIE标准色度系统

CIE标准色度系统。 什么是CIE色度系统?
色度系统又名表色系统,它是指使用特定 的符号,按一系列规定和定义表示颜色的系统。 CIE标准色度系统是国际照明委员会所推荐使 用的,它是国际通用的表色、测色标准,也是 我国国家标准局1983年正式推行的颜色表示方 法的基础。

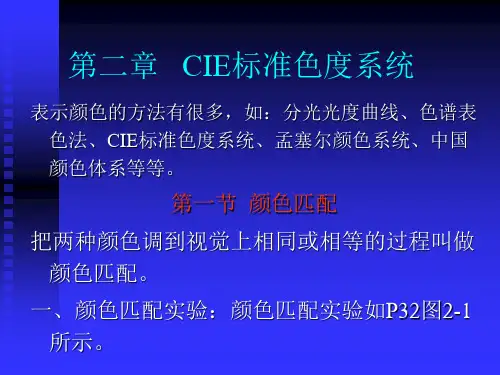

第二章 CIE标准色度系统
表示颜色的方法有很多,如:分光光度曲线、色谱表 色法、CIE标准色度系统、孟塞尔颜色系统、中国 颜色体系等等。

颜色空间之CIE、CMYK、HSI色度模型

颜色空间之CIE、CMYK、HSI色度模型

颜色空间之CIE、CMYK、HSI色度模型分类: 图像处理国际照明委员会(CIE,Commission Internationale de L'Eclairage / International)的色度模型是最早使用的模型之一。

它是三维模型,其中,x和y两维定义颜色,第3维定义亮度。

CIE在1976年规定了两种颜色空间。

一种是用于自照明的颜色空间,叫做CIE LUV,如下图:CIE 1976年 LUV色度图另 一种用于非自照明的颜色空间,叫做CIE 1976 L*a*b,或者叫做CIE LAB。

CIE LAB 系统使用的坐标叫做对色坐标(opponent color coordinate),如下图所示。

CIE LAB使用b*,a*和L*坐标轴定义CIE颜色空间。

其中,L*值代表光亮度,其值从0(黑色)到100(白色)。

b*和a*代表色度坐标,其中a*代 表红-绿轴,b*代表黄-蓝轴,它们的值从0到10。

a*=b*=0表示无色,因此L*就代表从黑到白的比例系数。

使用对色坐标(opponet color coordinate)的想法来自这样的概念:颜色不能同时是红和绿,或者同时是黄和蓝,但颜色可以被认为是红和黄、红和蓝、绿和黄以及绿和蓝的组合。

CIE LAB颜色空间CIE xyY色度图是从XYZ直接导出的一个颜色空间,它使用亮度Y 参数和颜色坐标x, y来描述颜色。

xyY中的Y值与XYZ中的Y刺激值一致,表示颜色的亮度或者光亮度,颜色坐标x, y用来在二维图上指定颜色,这种色度图叫做CIE 1931色度图(CIE 1931 Chromaticity Diagram),如下图(a)所示,图(b)为轮廓图。

例如图(a)的A点在色度图上的坐标是x=0.4832,y=0.3045,那么它的颜色与红苹 果的颜色相匹配。

CIE 1931色度图是用标称值表示的CIE色度图,x表示红色分量,y表示绿色分量。

CIE色度图

CIE色度图

CIE色度图∙CIE-RGB系统o标准三原色匹配任意颜色的光谱三刺激值曲线。

曲线中的一部分500μm附近的r三刺激值是负数,这当然不能否定将红、绿、蓝三色混合可以得到其他颜色,但它确实表明一些颜色不能够仅仅通过将三原色混合来得到而在普通的CRT上显示。

o图例:∙CIE-XYZ系统o由于实际上不存在负的光强,1931年CIE规定了3种假想的标准原色X(红)、Y(绿)、Z(蓝)构造了CIE-XYZ系统,以便使能够得到的颜色匹配函数的三刺激值都是正值:o C=xX+yY+zZo图例:▪三刺激空间和色度图o所有颜色向量组成了x>0、y>0和z>0的三维空间第一象限锥体o取一个截面 x+y+z=1o该截面与三个坐标平面的交线构成一个等边三角形,每一个颜色向量与该平面都有一个交点,每一个点代表一个颜色,它的空间坐标(x,y,z)表示为该颜色在标准原色下的三刺激值,称为色度值o图例:▪▪∙CIE色度图o CIE色度图的翼形轮廓线代表所有可见光波长的轨迹,即可见光谱曲线。

o沿线的数字表示该位置的可见光的主波长。

o中央的C对应于近似太阳光的标准白光,C点接近于但不等于x=y=z=1/3的点。

o红色区域位于图的右下角,绿色区域在图的顶端,蓝色区域在图的左下角,连接光谱轨迹两端点的直线称为紫色线。

∙用途o得到光谱色的互补色,只要从该颜色点过C点作一条直线,求其与对侧光谱曲线的交点,即可得到补色的波长。

D的补色为E。

o确定所选颜色的主波长和纯度。

颜色A的主波长,从标准白光点C 过A作直线与光谱曲线相交于B(A与B在C的同侧),这样颜色A可以表示为纯色光B和白光C的混合,B就定义了颜色A的主波长。

oo定义一个颜色域。

通过调整混合比例,任意两种颜色:o I和J加在一起能够产生它们连线上的颜色o再加入第三种颜色K,就产生三者(I、J和K)构成的三角形区域的颜色。

应用限制o色度图的形状表明,没有一个3个顶点均在可见光翼形区的三角形可以完全覆盖该区域。

PHILIPS照明培训资料 14CIE色度图 普朗克轨迹 17显色性 33色温

PHILIPS照明培训资料  14CIE色度图 普朗克轨迹  17显色性 33色温
21
如何测量显色性?
使用CIE色度坐标系统测试色样
1
2
3
4
5
6
7
8
9
10
11
各种光源的显色指数Ra,
低压钠灯SOX
高压钠灯SON
SON Comfort 高压汞灯HPL HPI
TL-D, TL5 PL-T, PL-C PL-L, PL-S QL
CDM MHD TL-D TL5
SDW-T CDM
Tungsten
0 10 20 30 40 50 60 70 80 90 100
23
显色性 • 显色向量 Color Rendering Vectors CRV系统
CRV 图形显示光谱中的所有顏色,选择圆内215個色样点,做为测试光源显色能力的依 据。此215 各色样在全光谱的标准光源下与在测试光源下各別顏色的偏差程度皆以向量 表示,可各別分析其色差方向与大小:起始点为真实色,终点为光源下所显现的顏色, 两点间距离长度代表此色的色差大小;箭头朝向指色差的方向,朝圆周时饱和度增加, 朝圓心则饱合度降低。
2000 K à 黄昏的阳光(偏红的光)
35
10 000 K 冷白光
人 造
5600 K
金卤灯(MHN-SA 956)
光 源
4200 K 陶瓷金卤灯(CDM 942)
3000 K 陶瓷金卤灯(CDM830)
2500 K 2000 K
高压白光钠灯White Son 高压钠灯Son
1000 K 暖光
36
色温和颜色表现(一)
相对光谱功率 ®
UV 可见光线
IR
UV
IR
7000 K
6000 K
5000 K

CIE_1931_色度图

CIE_1931_色度图

CIE 1931 色度图 (2维标准观测)目的这个工程的目的就是证明如何显示一个1931 CIE(Commission International de l'Eclairage 国际照明协会)的色度图,同样还包括1960和1976介绍中对其的改革。

额外地,这个图可以使用1931的2维标准观测来显示,也可以用1964年的10维标准观测来显示,我们还试着解释它们之间的不同。

背景标准观测(Standard Observer)。

CIE标准观测是基于协会和建造者的表格的二维区域。

CIE 1964标准观测是10维的。

引导到1931标准观测的实验只使用了视网膜中的一个小凹槽,覆盖了视野的2维。

1964年附加的标准观测是基于视网膜10维区域的色彩比配实验。

观测忽略了中央的2维点。

当视觉感受被期望为4维时,1964的标准观测就被推荐出来了。

CIE标准观测通常都基于许多实验,这些实验是用少数拥有普通视力的人做出的。

没有真正的观测是也CIE标准观测一样的。

请参考[Judd75, pp. 153-157] or [Billmeyer81, pp.42-45]。

关于新闻组的投递,Danny提出“1964观测有50个观测者左右,而1931只有一打。

1964的工作包括一些外国的已经获得博士学位的同事,但是早期的工作只有包括伦敦附近的一些英国人”。

根据[Foley96, p. 580], 1964的表格并不是普遍为计算机使用的,因为它强调很大的一个颜色区域,这个区域里的大多数颜色并不是图象中能够找到的。

下面的图能够被“标准”表格色度程序显示,当程序被校准了以后尺寸也就正确了。

CIE 1931 2-Degree Field of ViewCIE 1964 10-Degree Field of View要得到附加的CIE1931和1964观测信息,请看[Judd75, p. 155] or [Billmeyer81, p. 42]。

几种典型的颜色空间

几种典型的颜色空间

几种典型的颜色空间(一)CIE色度模型国际照明委员会(CIE,Commission Internationale de L'Eclairage / International Commission on Illumination)的色度模型是最早使用的模型之一。

它是三维模型,其中,x和y两维定义颜色,第3维定义亮度。

CIE 在1976 年规定了两种颜色空间。

一种是用于自照明的颜色空间,叫做CIE LUV(图06-02-2)。

图06-02-2 CIE 1976 Lu’v’色度图另一种用于非自照明的颜色空间,叫做CIE 1976 L*a*b*,或者叫CIE LAB。

CIE LAB 系统使用的坐标叫做对色坐标(opponent color coordinate),如图06-02-3 所示。

CIELAB 使用b*, a *和 L*坐标轴定义CIE 颜色空间。

其中,L*值代表光亮度,其值从0(黑色)~100(白色)。

b*和a*代表色度坐标,其中a*代表红-绿轴,b*代表黄-蓝轴,它们的值从0到10。

a* = b*= 0表示无色,因此L*就代表从黑到白的比例系数。

使用对色坐标(opponet color coordinate)的想法来自这样的概念:颜色不能同时是红和绿,或者同时是黄和蓝,但颜色可以被认为是红和黄、红和蓝、绿和黄以及绿和蓝的组合。

图06-02-3 CIE LAB 颜色空间CIE XYZ 是国际照明委员会在1931 年开发并在1964年修订的CIE 颜色系统(CIE Color System),该系统是其他颜色系统的基础。

它使用相应于红、绿和蓝三种颜色作为三种基色,而所有其他颜色都从这三种颜色中导出。

通过相加混色或者相减混色,任何色调都可以使用不同量的基色产生。

CIE 1931 色度图(CIE 1931 Chromaticity Diagram),如图06-02-4(a)所示,图(b)是它的轮廓图。

第三章 CIE色度学体系。

第三章  CIE色度学体系。

光谱轨迹
CIE1931-RGB系统色品图及(R)、(G)、(B)向(X)、(Y)、(Z)的转换
注意:出现了负的三刺激值与色品坐标值 加入待匹配色一侧视场的原色数量为负值。
CIE1931-RGB系统的光谱三刺激值 r , g , b 是由实验获得的,代表了视觉的光谱特性,本 来可以用于色度计算,但由于光谱三刺激值与 色品坐标都出现了负值,计算起来不方便,又 不易理解,因此,1931年CIE讨论推荐了一个 新的国际通用色度系统—CIE1931-XYZ系统。
三刺激值单位的确定:
选某一特定波长的红、 绿、蓝三原色去进行混 合,直到三原色光以适 当比例匹配标准白光, 我们将此时的三原色数 量均定为一个单位(R)、 (G) 、(B)。 即匹配标准白光时三 原色的数量R、G、B( 三刺激值)相等, R=G=B=1。
三、光谱三刺激值
(spectral tristimulus values)
• 这一系统称为“CIE1964补充标准色度系统”,也叫作 10°视场X10Y10Z10色度系统。 •CIE1964补充标准色度系统三刺激值记作X10,Y10, Z10。
在色度测量与计算中要根据观察视场的大小 选择CIE1964或CIE1931标准色度观察者数据来 代表人眼的平均颜色视觉特性。
三刺激值
• 选择三原色:
700nm(R)、546.1nm(G)、435.8nm(B) • 确定三原色单位:
将相加匹配出等能白光(E光源)时三原色 各自的数量定为三原色的单位。即从色彩角度, 三原色等量(R=G=B=1)混合得到白光。
白光色品r=g=b=1/(1+1+1)=0.33
三原色单位亮度比:Lr:Lg:Lb=1.000:4.5907:0.0601

CIE色度系

CIE色度系

CIE色度学系统CIE(国际照明委员会)标准色度学系统以两组基本实验数据为基础(CIE规定必须在明视觉条件下使用):CIE1931标准色度观察者:适用于1-4度视场的颜色测量.CIE1964标准色度观察者:适用于 >4度视场的颜色测量.CIE1931-RGB 是最早提出的表色系统,但由于用来标定光谱色的三原色(RGB)出现负值,计算不方便,并且在物理意义上不易理解,因此,重新制定CIE1931-XYZ表色系统(具体可查阅色度学方面的书籍).CIE1931色品图基本表明颜色视觉的基本规律和颜色混合的规律.CIE色度计算方法三刺激值的标准方程:积分的范围在可见光波段内,即380~780 nm.色品坐标:x = X/(X+Y+Z)y = Y/(X+Y+Z)xy色品图是不均匀的颜色空间,无法从色度坐标直接得到色差的值,所以,必须选择一个均匀的颜色空间,在此空间中,任意两点之间的距离代表两种颜色的色差。

1976年,CIE推荐了两个均匀色空间,分别称为CIE 1976 L*u*v*色空间和CIE 1976 L*a*b*色空间。

研究中,通常采用L*u*v*空间。

L*,u*,v*由下式规定:色空间中两个颜色的色差由下式求得.孟塞尔颜色系统表示法孟塞尔所创建的颜色系统是用颜色立体模型表示颜色的方法。

它是一个三维类似球体的空间模型,把物体各种表面色的三种基本属性色相、明度、饱和度全部表示出来。

以颜色的视觉特性来制定颜色分类和标定系统,以按目视色彩感觉等间隔的方式,把各种表面色的特征表示出来。

目前国际上已广泛采用孟塞尔颜色系统作为分类和标定表面色的方法。

孟塞尔颜色立体如图5-17所示,中央轴代表无彩色黑白系列中性色的明度等级,黑色在底部,白色在顶部,称为孟塞尔明度值。

它将理想白色定为10,将理想黑色定为0。

孟塞尔明度值由0-10,共分为11个在视觉上等距离的等级。

在孟塞尔系统中,颜色样品离开中央轴的水平距离代表饱和度的变化,称之为孟塞尔彩度。

照明基础:色度图分析

照明基础:色度图分析

色度图分析颜色的度量—CIE1931 色度图明度、色调和饱和度称为颜色视觉三特性。

明度就是明亮的程度;色调是由 波长决定的色别,如 700nm 光的色调是红色,579nm 光的色调是黄 色,510nm 光的色调是绿色等等;饱和度就是纯度,没有混入白色的窄带单色,在视觉上就 是高饱和度的颜色。

光谱所有的光都是最纯的颜色光,加入白色越 多,混合后 的颜色就越不纯,看起来也就越不饱和。

国际照明委员会(CIE)1931 年制定了一个色度图,用组成某一颜色的三基 色比例来规定这一颜色,即用三种基色相加的比例来表示某一颜色,并可写成方 程式:(C)=G(R)+G(G)+B(B)式中,(C)代表某一种颜色,(R)、(G)、(B)是红、绿、蓝三基色,R、G、B 是每种颜色的比例系数,它们的和等于 1,即 R+G+B=1,“C”是指 匹配即在视觉上颜色相同,如某一蓝绿色可以表达为:(C)=0.06(R)+0.31(G)+0.63(B)如果是二基色混合,则在三个系数中有一个为零;如匹配白色,则 R、G、B 应相等。

任何颜色都用匹配该颜色的三基色的比例加以规定, 因此每一颜色都在色度图中 占有确定的位置。

色度图中: X 轴色度坐标相当于红基色的比例; Y 轴色度坐标相当于绿基色的比例。

图中没有 Z 轴色度坐标(即蓝基色所占 的比例),因为比例系数 X+Y+Z=1,Z 的坐标值可以推算出来,即 1 一(X+Y)=Z。

国际照委会制定的 CIE1931 色度图如附图 31。

色度图中的弧形曲线上的各 点是光谱上的各种颜色即光谱轨迹,是光谱各种颜色的色度坐标。

红色波段在图 的右下部,绿色波段在左上角,蓝紫色波段在图的左下部。

图下方的直线部分,即连接 400nm 和 700nm 的直线,是光谱上所没有的、由紫到红的系列。

靠近 图 中心的 C 是白色, 相当于中午阳光的光色, 其色度坐标为 X=0. 3101, Y =0. 3162。

CIE_1931_色度图解析

CIE_1931_色度图解析

颜色的度量─CIE色度图--1931明度、色调和饱和度称为颜色视觉三特性。

明度——就是明亮的程度;色调——是由波长决定的色别,如700nm光的色调是红色,579nm光的色调是黄色,510nm光的色调是绿色等等;饱和度——就是纯度,没有混入白色的窄带单色,在视觉上就是高饱和度的颜色。

光谱所有的光都是最纯的颜色光,加入白色越多,混合后的颜色就越不纯,看起来也就越不饱和。

国际照明委员会(CIE)1931年制定了一个色度图,用组成某一颜色的三基色比例来规定这一颜色,即用三种基色相加的比例来表示某一颜色,并可写成方程式:(Color)=R(R)+G(G)+B(B)式中,(C)代表某一种颜色,(R)、(G)、(B)是红、绿、蓝三基色,R、G、B是每种颜色的比例系数,它们的和等于1,即R+G+B=1,“C”是指匹配即在视觉上颜色相同,如某一蓝绿色可以表达为:(C)=0.06(R)+0.31(G)+0.63(B)如果是二基色混合,则在三个系数中有一个为零;如匹配白色,则R、G、B应相等。

任何颜色都用匹配该颜色的三基色的比例加以规定,因此每一颜色都在色度图中占有确定的位置。

色度图中:X轴色度坐标相当于红基色的比例;Y轴色度坐标相当于绿基色的比例。

图中没有Z 轴色度坐标(即蓝基色所占的比例),因为比例系数X+Y+Z=1,Z的坐标值可以推算出来,即1一(X+Y)=Z。

国际照委会制定的CIE1931色度图如附图31。

色度图中的弧形曲线上的各点是光谱上的各种颜色即光谱轨迹,是光谱各种颜色的色度坐标。

红色波段在图的右下部,绿色波段在左上角,蓝紫色波段在图的左下部。

图下方的直线部分,即连接400nm和700nm的直线,是光谱上所没有的、由紫到红的系列。

靠近图中心的C是白色,相当于中午阳光的光色,其色度坐标为X=0.3101,Y=0.3162,Z=0.3737。

设色度图上有一颜色S,由C通过S画一直线至光谱轨迹O点(590nm),S颜色的主波长即为590nm,此处光谱的颜色即S的色调(橙色)。

颜色的度量─CIE色度图

颜色的度量─CIE色度图

颜色的度量─CIE色度图明度、色调和饱和度称为颜色视觉三特性。

明度就是明亮的程度;色调是由波长决定的色别,如700nm光的色调是红色,579nm光的色调是黄色,510nm光的色调是绿色等等;饱和度就是纯度,没有混入白色的窄带单色,在视觉上就是高饱和度的颜色。

光谱所有的光都是最纯的颜色光,加入白色越多,混合后的颜色就越不纯,看起来也就越不饱和。

国际照明委员会(CIE)1931年制定了一个色度图,用组成某一颜色的三基色比例来规定这一颜色,即用三种基色相加的比例来表示某一颜色,并可写成方程式:(Color)=G(R)+G(G)+B(B)式中,(C)代表某一种颜色,(R)、(G)、(B)是红、绿、蓝三基色,R、G、B是每种颜色的比例系数,它们的和等于1,即R+G+B=1,“C”是指匹配即在视觉上颜色相同,如某一蓝绿色可以表达为:(C)=0.06(R)+0.31(G)+0.63(B)如果是二基色混合,则在三个系数中有一个为零;如匹配白色,则R、G、B应相等。

任何颜色都用匹配该颜色的三基色的比例加以规定,因此每一颜色都在色度图中占有确定的位置。

色度图中:X轴色度坐标相当于红基色的比例;Y轴色度坐标相当于绿基色的比例。

图中没有Z轴色度坐标(即蓝基色所占的比例),因为比例系数X+Y+Z=1,Z的坐标值可以推算出来,即1一(X+Y)=Z。

国际照委会制定的CIE1931色度图如附图31。

色度图中的弧形曲线上的各点是光谱上的各种颜色即光谱轨迹,是光谱各种颜色的色度坐标。

红色波段在图的右下部,绿色波段在左上角,蓝紫色波段在图的左下部。

图下方的直线部分,即连接400nm和700nm的直线,是光谱上所没有的、由紫到红的系列。

靠近图中心的C是白色,相当于中午阳光的光色,其色度坐标为X=0.3101,Y=0.3162,Z=0.3737。

设色度图上有一颜色S,由C通过S画一直线至光谱轨迹O点(590nm),S颜色的主波长即为590nm,此处光谱的颜色即S的色调(橙色)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

CIE色度图:
CIE(国际发光照明委员会):原文为Commission Internationale de L'Eclairage(法)或International Commission on Illumination (英)。

这个委员会创建的目的是要建立一套界定和测量色彩的技术标准。

可回溯到1930年,CIE标准一直沿用到数字视频时代,其中包括白光标准(D65)和阴极射线管(CRT)内表面红、绿、蓝三种磷光理论上的理想颜色。

CIE的总部位于奥地利维也纳。

CIE颜色系统
颜色是一门很复杂的学科,它涉及到物理学、生物学、心理学和材料学等多种学科。

颜色是人的大脑对物体的一种主观感觉,
用数学方法来描述这种感觉是一件很困难的事。

现在已经有很多有关颜色的理论、测量技术和颜色标准,但是到目前为止,似乎还没有一种人类感知颜色的理论被普遍接受。

RGB模型采用物理三基色,其物理意义很清楚,但它是一种与设备相关的颜色模型。

每一种设备(包括人眼和现在使用的扫描仪、监视器和打印机等)使用RGB模型时都有不太相同的定义,尽管各自都工作很圆满,而且很直观,但不能相互通用。

1)简介
为了从基色出发定义一种与设备无关的颜色模型,1931年9月国际照明委员会在英国的剑桥市召开了具有历史意义的大会。

CIE 的颜色科学家们企图在RGB模型基础上,用数学的方法从真实的基色推导出理论的三基色,创建一个新的颜色系统,使颜料、染料和印刷等工业能够明确指定产品的颜色。

会议所取得的主要成果包含:
λ定义了标准观察者(Standard Observer)标准:普通人眼对颜色的响应。

该标准采用想象的X, Y和Z三种基色,用颜色匹配函数(color-matching function)表示。

颜色匹配实验使用2°的视野(field of view);
λ定义了标准光源(Standard Illuminants):用于比较颜色的光源规范;
定义了CIEλ XYZ基色系统:与RGB相关的想象的基色系统,但更适用于颜色的计算;
定义了CIEλ xyY颜色空间:一个由XYZ导出的颜色空间,它把与颜色属性相关的x和y从与明度属性相关的亮度Y中分离开;
定义了CIE色度图(CIE chromaticityλ diagram):容易看到颜色之间关系的一种图。

其后,国际照明委员会的专家们对该系统做了许多改进,包括1964年根据10°视野的实验数据,添加了补充标准观察者(Supplementary Standard Observer)的定义。

1976年国际照明委员会又召开了一次具有历史意义的会议,试图解决1931的CIE系统中所存在两个问题:
1. 该规范使用明度和色度不容易解释物理刺激和颜色感知响应之间的关系;
2. XYZ系统和在它的色度图上表示的两种颜色之间的距离与颜色观察者感知的变化不一致,这个问题叫做感知均匀性(perceptual uniformity)问题,也就是颜色之间数字上的差别与视觉感知不一致。

为了解决颜色空间的感知一致性问题,专家们对CIE 1931 XYZ系统进行了非线性变换,制定了CIE 1976 L*a*b*颜色空间的规范。

事实上,1976年CIE规定了两种颜色空间,一种是用于自照明的颜色空间,叫做CIELUV,另一种是用于非自照明的颜色空间,叫做CIE 1976 L*a*b*,或者叫CIELAB。

这两个颜色空间与颜色的感知更均匀,并且给了人们评估两种颜色近似程度的一种方法,允许使用数字量ΔE表示两种颜色之差。

CIE XYZ是国际照明委员会在1931年开发并在1964修订的CIE颜色系统(CIE Color System),该系统是其他颜色系统的基础。

它使用相应于红、绿和蓝三种颜色作为三种基色,而所有其他颜色都从这三种颜色中导出。

通过相加混色或者相减混色,任何色调都可以使用不同量的基色产生。

虽然大多数人可能一辈子都不直接使用这个系统,只有颜色科学家或者某些计算机程序中使用,但了解它对开发新的颜色系统、编写或者使用与颜色相关的应用程序都是有用的。

2)CIE 1931 RGB
按照三基色原理,颜色实际上也是物理量,人们对物理量就可以进行计算和度量。

根据这个原理就产生了用红、绿和蓝单光谱基色匹配所有可见颜色的想法,并且做了许多实验。

1931年国际照明委员会综合了不同实验者的实验结果,得到了RGB颜色匹配函数(color matching functions),其横坐标表示光谱波长,纵坐标表示用以匹配光谱各色所需要三基色刺激值,这些值是以等能量白光为标准的系数,是观察者实验结果的平均值。

为了匹配在438.1 nm和546.1 nm之间的光谱色,出现了负值,这就意味匹配这段里的光谱色时,混合颜色需要使用补色才能匹配。

虽然使用正值提供的色域还是比较宽的,但像用RGB相加混色原理的CRT虽然可以显示大多数颜色,但不能显示所有的颜色。

3)CIE 1931 XYZ
CIE 1931 RGB使用红、绿和蓝三基色系统匹配某些可见光谱颜色时,需要使用基色的负值,而且使用也不方便。

由于任何一种基色系统都可以从一种系统转换到另一种系统,因此人们可以选择想要的任何一种基色系统,以避免出现负值,而且使用也方便。

1931年国际照明委员会采用了一种新的颜色系统,叫做CIE XYZ系统。

这个系统采用想象的X,Y和Z三种基色,它们与可
见颜色不相应。

CIE选择的X,Y和Z基色具有如下性质:
λ所有的X,Y和Z值都是正的,匹配光谱颜色时不需要一种负值的基色;
用Y值表示人眼对亮度(luminance)的响应;λ
λ如同RGB模型,X,Y和Z是相加基色。

因此,每一种颜色都可以表示成X,Y和Z的混合。

根据视觉的数学模型和颜色匹配实验结果,国际照明委员会制定了一个称为 “1931 CIE 标准观察者”的规范,实际上是用三条曲线表示的一套颜色匹配函数,因此许多文献中也称为“CIE 1931标准匹配函数”。

在颜色匹配实验中,规定观察者的视野角度为2度,因此也称标准观察者的三基色刺激值(tristimulus values)曲线。

CIE 1931标准匹配函数中的横坐标表示可见光谱的波长,纵坐标表示基色X,Y和Z的相对值。

三条曲线表示X,Y和Z三基色刺激值如何组合以产生可见光谱中的所有颜色。

例如,要匹配波长为450 nm的颜色(蓝/紫),需要0.33单位的X基色,0.04单位的Y基色和1.77单位的Z基色。

计算得到的数值(X,Y,Z)可以用三维图表示。

图中只表示了从400 nm (紫色)到700 nm (红色)之间的三基色刺激值,而且所有数值都落在正XYZ象限的锥体内。

可以看到:
所有的坐标轴都不在这个实心锥体内;λ
λ相应于没有光照的黑色位于坐标的原点;
曲线的边界代表纯光谱色的三基色刺激值,这个边界叫做光谱轨迹(spectralλ locus);
光谱轨迹上的波长是单一的,因此其数值表示可能达到的最大饱和度;λ
λ所有的可见光都在锥体上。

4)CIE 1931 xyY
CIE XYZ的三基色刺激值X,Y和Z对定义颜色很有用,其缺点是使用比较复杂,而且不直观。

因此,1931年国际照明委员会为克服这个不足而定义了一个叫做CIE xyY的颜色空间。

定义CIE xyY颜色空间的根据是,对于一种给定的颜色,如果增加它的明度,每一种基色的光通量也要按比例增加,这样才能匹配这种颜色。

因此,当颜色点离开原点(X=0, Y=0, Z=0)时,X:Y:Z的比值保持不变。

此外,由于色度值仅与波长(色调)和纯度有关,而与总的辐射能量无关,因此在计算颜色的色度时,把X, Y和Z值相对于总的辐射能量=(X+Y+Z)进行规格化,并只需考虑它们的相对比例,因此,x, y, z称为三基色相对系数,于是配色方程可规格化为x+y+z=1。

由于三个相对系数x, y, z之和恒为1,这就相当于把XYZ颜色锥体投影到X+Y+Z=1的平面上。

由于z可以从x+y+z=1导出,因此通常不考虑z,而用另外两个系数x和y表示颜色,并绘制以x和y为坐标的二维图形。

这就相当于把X+Y+Z=1平面投射到(X, Y)平面,也就是Z=0的平面,这就是CIE xyY色度图。

在CIE xyY系统中,根据颜色坐标(x, y)可确定z,但不能仅从x和y导出三种基色刺激值X,Y和Z,还需要使用携带亮度信息的Y,其值与XYZ中的Y刺激值一致。


5)CIE 1931色度图
CIE xyY色度图是从XYZ直接导出的一个颜色空间,它使用亮度Y参数和颜色坐标x, y来描述颜色。

xyY中的Y值与XYZ中的Y刺激值一致,表示颜色的亮度或者光亮度,颜色坐标x, y用来在二维图上指定颜色,这种色度图叫做CIE 1931色度图(CIE 1931 Chromaticity Diagram)。

例如一个点在色度图上的坐标是x=0.4832,y=0.3045,那么它的颜色与红苹果的颜色相匹配。

CIE 1931色度图是用标称值表示的CIE色度图,x表示红色分量,y表示绿色分量。

E点代表白光,它的坐标为(0.33,0.33);环绕在颜色空间边沿的颜色是光谱色,边界代表光谱色的最大饱和度,边界上的数字表示光谱色的波长,其轮廓包含所有的感知色调。

所有单色光都位于舌形曲线上,这条曲线就是单色轨迹,曲线旁标注的数字是单色(或称光谱色)光的波长值;自然界中各种实际颜色都位于这条闭合曲线内;RGB系统中选用的物理三基色在色度图的舌形曲线上。
