电力系统继电保护装置试验规程

电力系统继电保护装置试验规程继电保护装置是电力系统中重要的安全保护设备，其作用是在电力

系统出现故障时，快速、精确地切除故障点，保护电力设备不受进一

步的损坏。为了确保继电保护装置的可靠性和有效性，需要进行试验

和检验。本文将介绍电力系统继电保护装置试验规程，以保证电力系

统的安全运行。

一、试验准备

1. 试验前检查：在进行继电保护装置试验前，需要对相关设备进行

检查，确保其正常工作状态。检查内容包括电缆、接线端子、电源、

线路负载等。

2. 计划和资源准备：制定试验计划，并安排好所需资源，包括人员、设备和试验场地等。

3. 相关文件准备：准备好继电保护装置的试验规程、技术规范、试

验报告模板以及试验所需的标准设备。

二、试验内容

1. 功能试验：对继电保护装置的各项功能进行试验，包括过电流保护、距离保护、差动保护等。试验过程中需根据试验规程设置合适的

故障条件，并确保装置能够正确地切除故障点。

2. 精度试验：对继电保护装置的动作时间、动作电流等参数进行试验，以验证其精度和可靠性。试验过程中需要精确测量试验结果，并

与装置的额定参数进行比较。

3. 抗干扰试验：通过模拟各种干扰信号，测试继电保护装置的抗干

扰能力。试验过程中需模拟高频干扰、电磁干扰等情况，并检验装置

是否能正确判别故障信号。

4. 保护装置组合试验：对电力系统中的继电保护装置进行组合试验，验证各个装置之间的配合和协调性。试验过程中需模拟多种故障情况，并观察各个保护装置的动作情况。

5. 可靠性试验：通过长时间运行试验，验证继电保护装置的可靠性

和稳定性。试验过程中需要定期检查装置的性能，并记录其运行情况。

电力系统继电保护运行要求及新技术的应用研究

电力系统继电保护是电力系统运行中至关重要的一环，其主要作用是在电网发生故障时，对故障点进行快速隔离，保证电网的稳定运行和安全性。在电力系统中，广泛采用的

继电保护方式有过电压保护、过流保护、跳闸保护等。

对于继电保护的运行要求，首先需要考虑的是准确性。继电保护的精度和快速响应能

力是保证电力系统安全的关键。因此，需要对保护装置进行校验和定期的检测和维护工作。其次，还需要考虑保护的可靠性。在实际运行中，继电保护装置的供电是件非常重要的事情。因此，在电力系统中还需要保证给保护装置提供可靠的供电保障。

随着科技的发展，继电保护技术也在不断的更新换代。目前，广泛应用的新型继电保

护有纤维光纤通讯继电保护装置、数字式继电保护装置等。这些新技术的应用，大大增强

了系统的稳定性和精度，提高了电力系统的运行效率。

纤维光纤通讯继电保护装置采用光纤通讯技术，将继电保护装置与控制中心之间的通

讯传输方式更加智能化和安全，使保护装置之间的信号传输快速可靠，提高了整个系统的

响应速度和准确性。

数字式继电保护装置采用了高速数字信号处理技术，能够快速的捕捉并锁定故障点，

并将信号准确传送到控制中心。此外，数字式继电保护装置还具有通讯能力，可以通过网

络实时监测电力系统的运行状态，预测故障可能发生的位置和时间，为电力系统的运行保

驾护航。

综上所述，电力系统继电保护的运行要求非常严格，需要保证其准确性和可靠性。同时，在新技术的推动下，纤维光纤通讯继电保护装置和数字式继电保护装置等新型继电保

护技术的应用，大大提高了电力系统的运行效率和安全性。我们相信，在未来的发展中，

电网继电保护远方操作的工程应用

摘要：本文介绍了继电保护远程操作的工程应用，分别对故障信息系统、EMS

系统和远程虚拟连接网关这三种不同系统的具体工程应用方案进行了比较，并对

不同方案的优势进行对比分析。本文分析了继电保护操作的工程应用中定值远程

整定过程所存在的风险，之后进一步研究电网继电保护远方操作继电保护定值的

方法，并从多个方面提供远方操作安全整定的具体解决方案。通过远方操作整定

继电保护定值具体方案的应用，可以很大程度上提高继电保护装置的维护管理的

效率，为变电站、调度主站实现实现智能化、调控一体化提供可靠的技术支撑。

关键词：继电保护；远方操作；双确认

电力系统继电保护远方操作是指在电网配电系统的远方主站使用通信通道对

站内进行切换定值区主要包括投退软压板、在线定值区投入运行、查看和修改任

意区定值、信号复归保护等操作的功能。

1、电网继电保护远方操作的工程应用的原则

工程应用中实现继电保护远方操作功能的总体原则：兼顾运行中变电站的主

要的通信方式，减少因通信方式不同而增加的工作量；考虑操作系统保护装置的

功能接口，减少保护装置由于功能接口不同而导致的修改工作量；确保新建变电

站与新调试设备在未来调度自动化系统中的兼容性，减少未来设备的不兼容性工

作量。

2、电网继电保护远方操作的实现方法

电力系统继电保护的远程操作方法可分为保信通道和远动通道。保信通道常

采用华南网络103的协议作为通信标准，经常使用远程通道。101/104和其他远

程控制协议作为通信规范。变电站中的站级网络通常使用网络协议103或61850

智能化继电保护装置一键测试方法与系统研究

【摘要】

智能化继电保护装置一键测试方法与系统研究旨在提高继电保护

装置测试效率和准确性，以应对电力系统的复杂性和变化。本文首先

介绍了智能化继电保护装置一键测试方法的原理和操作流程，包括自

动测试、数据分析和结果输出等内容。然后详细阐述了智能化继电保

护装置一键测试系统的设计方案，包括硬件、软件和通信模块等部分。接着分析了智能化继电保护装置一键测试方法的优势，如节省时间、

提高测试精度等。通过实际案例展示了智能化继电保护装置一键测试

系统在电力领域的应用潜力。最后总结了研究成果，展望未来可能的

研究方向，指明了智能化继电保护装置一键测试方法与系统研究的重

要性和前景。

【关键词】

智能化、继电保护装置、一键测试方法、系统研究、研究背景、

研究意义、优势、应用案例、未来发展、总结、展望未来、研究方

向。

1. 引言

1.1 研究背景

智能化继电保护装置是电力系统中非常重要的设备，它可以对电

力系统中的故障进行检测和保护，确保电力系统的稳定运行。由于电

力系统大规模、复杂性和高压电力环境的特点，继电保护装置的测试工作一直是一个繁琐且耗时的任务。

传统的继电保护装置测试方法需要人工操作，测试过程中容易出现误操作或者漏测，导致对电力系统的保护能力不能得到充分验证。研究如何实现智能化继电保护装置的一键测试方法是十分必要的。

通过引入先进的智能化技术，如人工智能、物联网和云计算等，可以实现对继电保护装置的全面自动化测试，提高测试的准确性和效率，降低操作人员的负担，进一步保障电力系统的安全运行。对智能化继电保护装置一键测试方法与系统的研究具有重要的理论和实际意义。

基于保信系统的保护装置远方操作研究与应用

基于保信系统的保护装置远方操作研究

与应用

摘要：随着人们对安全稳定的电力需求不断提高，就地修改保护装置定值

已难以满足现代电网的运行管理需求。缩短用户停电时间，减少断电带来的损失，以继电保护故障信息处理系统为操作平台，将继电保护功能与调度自动化功能相

结合，基于IEC103、IEC61850为通讯协议的保护装置远方操作是电力行业发展

的必然趋势。用设备代替人员，极大程度地提高了工作效率，而且还节约了成本

与时间，更重要的是降低了存在的安全风险，真正做到将效率与安全兼顾。

关键词：电力系统；继电保护；故障信息处理系统；远方操作；挂牌

引言

电力系统继电保护装置（以下简称“保护装置”）指保障电气设备故障时可靠、快速而又有选择性的切除故障，从而保障电力系统安全稳定运行的重要电气

设备。继电保护在电力系统运行中的起着不可估量的作用，且随着新建变电站的

不断投运，保护人员的工作量逐渐增加。为了避免保护人员疲劳而造成事故事件，引入了基于继电保护故障信息处理系统（以下简称“保信系统”）的保护装置远

方操作。

1保护装置远方操作技术

1.1 保护装置远方操作的含义

保护装置远方操作指在地调保信分站远程操作异地各厂站内保护装置，从而

完成保护装置远方操作。以保信系统分站为操作平台，在运行维护部门进行保护

装置定值的远方修改；在地调进行软压板的远方投退、定值区切换功能。在调度

通信助力下进行数据的传输，从而完成各厂站保护装置的远方操作。在智能电网

不断推进，智能化不断发展与应用的基础上，保护装置远方操作技术日渐成熟与完善，将成为智能电网不可缺失的一部分。

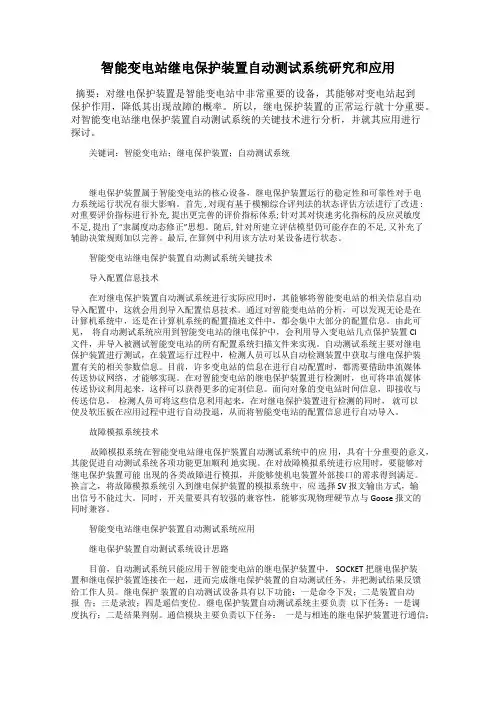

智能变电站继电保护装置自动测试系统研究和应用分析

智能变电站继电保护装置自动测试系统

研究和应用分析

严田银

（南京南瑞继保工程技术有限公司）

摘　要：考虑到目前的智能变电站项目不断地优化发展，继电保护装置的自动化程度越来越高，传统的测试仪器不能适应使用要求，智能化的继电保护装置正在不断进步。电力系统的革新为继电保护的原理及操作等诸多方面带来许多新的思考，对继电保护设备的速动性、可靠性和安全性等提出了更高的要求。因此，深入研究智能变电所的运行和保护技术对促进我国电力系统的进一步发展，具有十分重要的意义。

关键词：智能变电站；继电保护装置；自动测试系统；应用分析

０　引言

智能变电站继电保护装置的可靠性和稳定性是决定整个电网安全的关键。当前，智能电网的建设和发展已成为国家经济发展的一个重要思路，它使智能化变电站的应用范围得到了拓展，但由于传统的继电保护检测手段已不能适应社会生产力的快速发展，因此，必须把重点放在对智能变电站自动化检测系统的研究上。

１　智能变电站继电保护装置自动测试系统研究思路

我国继电保护测试系统从研发到制造的四个主要环节为研发测试、网格测试、成品测试和实地测试。在研究和测试阶段，由于继电保护在电力系统中具有重要的地位和特殊性，其开发流程十分严谨，往往需要建立实时仿真系统、设备自动化系统、实时测试系统等。对其研究内容主要包括开关性能、工作原理、时间参数及功能试验等。

在生产和现场试验中，主要的试验工作包括：设备的硬件、性能、防护测试等一般性试验，主要测试内容有设备的健康状况检查、设备的定时功能检测、设备通讯协议的检测、设备的远程信息等。研发测试的目的在于检验研发过程中的软、硬件设计与继电器产品的性能指标，存在产品外形普通、试验设备专业、检测难度高、检验项目多、试验周期长等特点。在没有缺陷的前提下，应对某一具体的设备进行相应的软件、硬件等日常检验，以保证出厂产品的品质和正常的使用。

继电保护和安全自动装置远方操作的探讨和应用

摘要：随着电网调控一体化工作的全面展开和无人值班变电站的逐步建设推广，调度主站远方操作将代替人工现场操作，这样有利于自动化程度和电网运行效率

的提升，但是技术的推广势必会带来一定的改造工作量，给传统的运行操作习惯

带来较大的变化，同时可能导致误操作的安全风险。在现有的技术条件下，对调

度远方操作的技术要点和技术风险进行分析显得十分迫切和必要。在本文中主要

对继电保护和安全自动装置远方操作进行了简单的分析与探讨。

关键字：继电保护；安全自动装置；远方操作；应用

1继电保护的特点

对电力系统中的继电加强保护，除提高电网运行效率之外，还能降低电网运行过程中的

风险。因此，需要对继电保护进行加强，维护继电保护的技术水平，以此来提升电力系统运

行的可靠性。继电保护装置属于机电设备，其组成部分主要有逻辑、定值、执行以及测量等

内容，比较与一般的机电设备来说，继电保护具有自身独特的特点。对继电保护的特点进行

可靠性研究，需要注意以下几个方面：

（1）工艺复杂，原件复杂。继电保护中的静态保护装置，其原件以及工艺较为复杂，会

对产品的质量以及寿命会产生直接的影响，静态保护装置中所发生的故障，多数都是随机性的，对其可靠性分析，利用概率测算方式进行分析。

（2）安全防范。最关键的安全防范环节中，继电保护是其中最重要的关键点，其位置非

常重要。如果继电保护操作不当，则会对电力系统的运行带来安全事故，并会造成安全隐患。一般情况下，在继电保护工作状态下，并不是持续长久工作的，继电保护工作状态是一直处

电力系统继电保护装置远方在线操作的实现方法

【摘要】随着电网规模的发展，变电站数量迅速增加，变电运行人员资源紧张问题突显。文章结合变电站监控系统、调
度自动化系统、继电保护故障信息系统等二次系统的技术特点，以及无人值班运行管理模式的生产应用需求，开展远方切换定值区、投退软压板、查看和修改任意区定值、复归保护信号等操作，以提高工作效率、应对人力资源紧张的局面。
ａｔｍｔｏｓｓｅ，ｆｕｔｒｔｃｉｎｙｔｍｆｎｏｍｔｏｓｓｅｓｎｔｅｔｃｎｃｌｈｒｃｅｉｔｃｏｔｅｕｏａｉｎｙｔｍａｌｐｏｅｔｏｓｓｅｏｉｆｒａｉｎｙｔｍａｄｏｈｒｅｈｉａｃａａｔｒｓｉｓｆｈｓｃｎａｙａｅ１ａｎｔｅｄｄｍｄｆｏｅａｉｎａｄｍｎｇｍｎｆｐｏｕｔｏｐｌｃｔｏ，ｓｉｃｈｅｔｎｅｏｄｒ，ｓｗｌｓｕａｔｎｅｏｅｏｐｒｔｏｎａａｅｅｔｏｒｄｃｉｎａｐｉａｉｎｓｗｔｈｔｅｓｔｉｇｔａｒｕｅｏｅａｅｓｉｖｓｍｎｎｅｉｅｅｔｓｆｌｔ，ｖｅｎｏｉｙｔｅｖｕｆａｙｇｖｎａｅ，ｓｃｏｃｒｙｏｔｒｍｔｒａ，ｎｅｔｅｔａｄｒｔｒｍｎｏｔｐａｅｉｗａｄｍｄｆｈａｌｅｏｎｉｅｒａｕｈａｓｒｓｔｐｏｅｔｏｉｎｌｏｅａｉｎｔｉｐｏｅｅｆｃｅｃ，ａｄｅｓｈｓｔａｉｎｏｈｒａｅｏａｐｗｒｅｅｒｔｃｉｎｓｇａｐｒｔｏｓｏｍｒｖｆｉｉｎｙｄｒｓｔｅｉｕｔｏｆｓｏｔｇｆｍｎｏｅ．ＫｅｗｒｓＲｌｙＯｌｎｐｒｔｏ：ＲＵ：６８０Ｓａｕｅｙｏｄ：ｅａ：ｎｉｅｏｅａｉｎＴ１５ｔｔｔ

自主可控新一代继电保护装置自动测试系统的设计与应用

自主可控新一代继电保护装置自动测试

系统的设计与应用

摘要：由于电力电子技术、网络通信技术、计算机技术的快速发展，网络化、计算机化、智能一体化和数字化逐渐成为继电保护技术发展的新目标。由于智能

化继电保护技术还需要进一步研究，因此目前继电保护测试包括人工测试和自动

测试。在人工测试过程中，所有的操作过程皆需测试人员参与，测试人员所拥有

的专业技术、个人实际经验及工作状态会导致测试的结果有着较大的不确定性，

存在测试盲区、自动化测试程度较低、测试耗时较长，测试工作的反复性高，易

导致因检测人员疲劳而检测错误等缺点。很多时候，微小的错误不容易被察觉，

也不会影响电网的正常运行。但当电网发生故障，需要继保装置做出正确的跳闸

动作时候，这种错误可能会引起继保装置拒动，进而扩大故障范围，影响电网的

稳定运行。动测试的保护逻辑功能能够自动生成报告，且智能化程度高，人工干

预少。不仅可以大大提高定检工作效率，减轻现场工作人员的工作强度，同时也

可以有效地避免因为人为因素而导致的各类定检问题，测试报告的标准格式能够

自动生成，测试过程透明化，测试系统具备良好的可扩展性，实现对保护定检工

作流程的标准化和规范化。

关键词：自主可控；继电保护；自动测试

引言

继电保护装置是电力系统最重要的二次设备之一，对电力系统的安全稳定运

行起着重要的作用。近年来，国际形势日趋复杂，中美竞争情况日益严峻。为解

决国产继电保护装置对国外厂商的依赖问题，国内二次设备头部厂家推出新一代

自主可控继电保护装置，全部采用国产芯片软件，同时也避免了继电保护装置中

进口芯片和软件的潜在信息安全隐患。新一代自主可控继电保护装置采用了国产

智能电网继电保护技术及其应用研究_6

智能电网继电保护技术及其应用研究

发布时间：2022-12-01T07:49:22.063Z 来源：《工程建设标准化》2022年第15期作者：蔡丽纯

[导读] 电力系统继电保护配置得到了持续完善，

蔡丽纯

广东电网有限责任公司潮州供电局广东潮州 521000

摘要：电力系统继电保护配置得到了持续完善，在潜移默化当中让电力系统运作的可靠性得到了有效强化。然而，因各种因素的存在，继电保护问题日渐突出，进一步强调完善与优化显得尤为必要。基于此，文章结合电力系统继电保护装置内涵，论述继电保护技术在今后智能化发展过程中的若干问题，并提出相关见解。

关键词：智能电网继电保护技术

中图分类号：TM77 文献标识码：A

引言

继电保护技术是电力系统中的重要组成部分，需要坚持与时俱进的原则，把握电力继电保护技术的发展方向，开展深入研究，这对于电力继电保护技术应用价值的发挥具有重要意义。

1电力继电保护技术现状

就我国电力行业发展实际来看，电力系统技术体系起步较晚，与发达国家相比发展水平相对滞后，在社会发展新阶段下，国家经济水平显著提升，电力系统出口得以实现，电力系统技术体系的发展水平也趋于赶超经济发达国家，国内外各领域在继电保护技术发展方面给予了广泛关注。纵观国民经济发展实际，电力能源是其中重要组成部分，电力行业发展过程中继电保护技术研究方面加大了投入力度，各电力企业对于继电保护技术先进性也形成了正确认识，电力系统中不同类型继电保护技术产品得以广泛应用，电力系统线路中继电保护技术的整体水平也得到显著提升。

2电力系统继电保护中的问题

关于电力系统继电保护的研究与应用

电力系统继电保护是指在电力系统中安装保护装置，能够及时、准确地识别异常状态，保护电力设备，防止电力设备损坏，维护电力系统的安全稳定运行。近年来，随着电力系

统规模的逐渐扩大，电力设备单元的复杂化和故障事件的增多，电力系统继电保护得到了

越来越广泛的关注和应用。

电力系统继电保护技术的发展历程：

20世纪初，欧美国家已经研制出了电力系统继电保护技术，但当时的技术水平还比较低，只能满足低压电力设备的保护需要。1927年，德国研制出了故障保护装置，能够识别电力系统各个部分的故障状况。20世纪60年代，电力设备越来越复杂，电力系统的规模

也开始逐渐扩大，电力系统继电保护技术得到了重要的发展。此后，国内外专家不断改进

电力系统继电保护技术，提高系统的稳定性和可靠性。

随着电网的不断扩大，电力系统继电保护技术发展迅速，保护装置种类不断增加，保

护功能逐步完善，可靠性不断提高。目前主要应用于电力系统边界保护、输电线路保护、

变电站保护、电缆线路保护等各个领域。其中，输电线路保护是电力系统继电保护的一个

重点领域，其保护性能的好坏直接关系到电力系统的安全运行。在输电线路保护领域，当

前主要应用的是距离保护、差动保护、主变保护等技术。

未来，随着科技的不断发展，电力系统继电保护技术也会不断更新。下面是电力系统

继电保护未来发展趋势的几个方向：

1. 运用数字化技术：在电力系统继电保护领域，数字化技术的应用还有很大的发展

空间。数字式保护设备具有信息量大，保护功能强，设备可靠性高等特点。

2. 引入智能化技术：在电力系统继电保护领域，智能式保护设备可以根据不同故障

基于D5000平台的继电保护远方操作双确认技术研究与应用

基于D5000平台的继电保护远方操作双确认技术研究与应用钱海;邱金辉;贾松江;杨飞;于游;姜健琳

【摘要】As the workload of the relay protection workers in substations increases,measures must be taken to avoid the faults and accidents caused by staff fatigue.This paper introduces an all-new remote on-line operation technology of relay protection,and on the basis of operation practice,puts forward the concept and pilot implementation method of the relay protection remote operation device according to the principle of "double confirmation".Based on an analysis of its concept,functional and technical requirements,the paper proposes the method and precautions of the remote on-line operation of the relay protection based on D5000 platform.%变电站中继电保护工作者的工作量不断变大,为避免由于工作人员疲劳引发的故障

电力系统继电保护远方在线操作探讨

作者：袁祖慧吴常胜石庆松孙斌陈劲松

来源：《科学与财富》2017年第15期

（国网池州供电公司安徽池州 247000）

摘要：随着国民经济的发展和人民生活水平的提高，社会生产和人类生活对电能的需求量也随之迅猛增长，由于电力系统在运行过程中难免会出现故障问题，这就给需要对运行故障进行及时排查。因此，传统的继电保护操作方法已经无法满足社会对电能使用的需求，而采取远方在线的操作方法对电力系统进行继电保护就成为了电力企业确保电力系统稳定运行的有效方式。本文主要通过对电力系统继电保护远方在线操作的技术要点及实现方法的分析和研究，对电力系统继电保护的远方在线操作内容进行了探讨，旨在为远方在线操作提供有价值的参考意见，推动电力系统的安全稳定运行。

关键词：电力系统；远方在线操作；继电保护

前言

随着我国用电需求量的增多，我国的电网规模也在不断地扩大，因此，电力系统的继电保护方法也需要随之作出调整。考虑到继电系统版本和型号等内容的不同，其操作面板也各有差异，这无疑给就地作业人员造成了操作困难。针对这种情况，远方在线的操作技术应用使这一难题迎刃而解，从而提高了电力人员的工作效率，确保电力系统的运行安全。

1 电力系统继电保护远方在线操作概念

继电保护系统的远方操作功能指的是电力人员在远方主站，借助通信通道实现站内间隔层中保护装置的复归保护信号、定值区切换、修改及查看任意地区的实时定值等继电保护功能。在远方在线的操作过程中，其总体遵循的操作原则为：①在确保变电站平稳运行及站内主要通信方式的前提下，充分降低对通信环节进行改造的工作量；②根据电力运行保护装置的接口情况，降低对保护装置进行改造的工作量；③最大限度地实现变电站和新投运的电力设备在电力调度中系统自动化操作的良好兼容性。

智能变电站继电保护运维防误技术研究及应用王智峰

发布时间：2021-07-26T16:00:03.503Z 来源：《基层建设》2021年第13期作者：王智峰

[导读] 摘要：智能变电站是信息技术科学化的产物，具备自控能力强以及智能化程度高的优点。

国网山西省电力公司吕梁供电公司山西省吕梁市 033000

摘要：智能变电站是信息技术科学化的产物，具备自控能力强以及智能化程度高的优点。随着智能变电站智能化程度的不断提高，对智能变电站继电保护运维防误提出了更高的要求。智能变电站的安全问题是此方面研究的重点，必须提高对其的关注度。智能变电站继电保护的运维阶段，必须采用防误技术以避免因误操作而造成智能变电站继电保护失效，进而保证智能变电站安全、稳定的运行。

关键词：智能变电站；继电保护；运维防误技术

引言

智能变电站是科学信息技术的产物，具有自控能力强、智能化程度高等优点。随着智能变电站智能化程度的不断提高，对智能变电站继电保护的运行维护防误提出了更高的要求。智能变电站的安全性是本文研究的重点，必须引起人们的重视。在智能变电站继电保护的运行维护阶段，必须采用防错技术，避免误动引起的继电保护故障，保证智能变电站的安全稳定运行。因此，智能变电站继电保护的运行维护防误已成为学术界研究的热点。在我国，这方面的研究并不鲜见，但由于缺乏实际应用分析，设计技术在实际应用中存在着运维防错率和及时率低的问题，这说明研究本身具有很大的局限性。

1智能变电站具备的主要功能

与传统变电站相比，智能变电站具有更多的优势。在相关数据的应用上进行更好的规划，实现内外部设备的创新。智能变电站的研究在很大程度上实现了自动化信息处理，为相关设备的运行提供了非常有力的手段，为中国电力工业的发展奠定了深厚的基础。与以往的变电站相比，智能变电站具有很大的优势。它的智能化特点为应用过程增加了很多便利，包括一些信息处理和错误解决，提供了相应的便利。对于智能变电站的整体分类，可以进行软件管理和硬件设备处理。软件处理通过网络通信实现，硬件主要通过其操作设备进行管理和应用。

远方修改继电保护定值的控制模型及实践初探

一
【Hale Waihona Puke Baidu摘
要】随着我国科学技术的不断创新和发展，我国电力的
生产水平也得到了相应的提高。就我国继电保护定值的修改而言，现有的就地修改操作模式在开展的过程中，耗费的时间太长，在修改的时候不能在线进行，这种操作模式在现代化电网运行过程中越来越不能满足管理的需求。在对继电保护定值进行修改的时候，只有采用具有可靠的信息传输、统一的操作页面以及能够进行在线操作的远方修改继电保护定值技术才能在一定程度上解决这一问题。本文通过对远方修改继电保护定值中存在的问题进行简要分析，简单阐述了其在修改过程中的具体应用。
电力科技
远方修改继电保护定值的控制模型及实践初探
钱金霞
（国网厦门供电公司。福建厦门３６１０００）
间段中依然存在被其他干扰因素而影响的情况，这种情况就有可能造成编辑区视图定值相关的数据发生改变。另外，远方修改继电保护定值技术在实际操作的过程中，为了使其远方修改定值具有足够的安全性以及可靠性，其控制主站在运行的过程中应该严格审核编辑定值区的返校报文，在确认无误之后对带执行的写命令进行下发，在目标定值区对编辑定值区相关的定值数据进行固化。２．１继电保护定值运行定值的直接修改方式在实际运行的过程中，就主站而言，它在运行的时候需要在同时间内对不同的继电保护装置进行接入，除此之外，还要在一定程度上对继电保护装置中的定值读写流程提供一定的兼容以及运行支持。通常情况下，对运行定值进行直接读写操作是为了进行定值组中的通用分类读写操作。另外，主站在实际运行的过程中，为了对两种控制流程更好的兼容，对需要运行的继电保护装置中具体的定值区组是否含有编辑定值的区号条目，来判断这个继电保护装置对任意区定值相关的读写任务是否支持。２．２继电保护定值的修改方法其一，在继电保护定值修改相关的任务下发之后，具有审核权限的相关继电保护人员需要在远方工作站上对需要修改的保护装置挂 “ 在线修改”牌，其二，进行定值修改的相关继电保护人员在获得运行人员的许可后方可进行修改。其三，在以上操作完成之后，需要运行人员以及保护人员对新定值的正确性进行共同确认。其四，具有审核权限的继电保护人员须拆除 “ 在线修改 ”牌。最后，相关的运行人员以及保护人员在对定值修改确认有效之后，需要对工作结束手续进行办理，对各自的远方工作站进行关闭。３结束语综上所述，随着我国国民经济的不断发展和前进，我国电力水平得到了不断的提高，相应的，人们以及企业在生活中也越来越离不开电力。但是，在我国电力的发展过程中，还有一些问题没有得到较好的解决，就我国继电保护定值的修改而言，现有的就地修改操作模式在开展的过程中，耗费的时间太长，在修改的时候也不能在线进行，随着我国电力行业的发展，这种操作模式越来越不能满足现代化电网在运行过程中的管理需求。因此，我国电力行业想要得到良好的发展，就需要对继电保护定值的远方修改技术进行进一步的研究，对其实际的支持方式以及支持程度进行分析，与实际的应用需求相结合，对具有可靠的信息传输、统一的操作页面以及能够进行在线操作的远方修改继电保护定值技术进行采用。参考文献：『１１华煌圣，刘育权，王莉，刘伟，袁海．涛．远方修改继电保护定值的控制模型及其应ｍ．电力系统自动化，２０１２（７）．ｆ２１王莉，华煌圣，刘育权，袁海涛．等．一种基于ＩＥＣ６１８５０标准的继电保护装置远方控制技术方案 Ⅱ １．南方电网技术，２０１３（１４）．ｆ３１朱丹，杨蕾，杨天国．继电保护在线定值整定系统Ⅱ １．云南电力技

继电保护操作回路概念及工程调试案例

1. 案例背景

继电保护操作回路是电力系统中的重要组成部分，用于实现对电力设备的保护和控制。在电力系统中，各种故障和异常情况可能导致设备损坏甚至事故发生，因此需要对电力设备进行有效的保护。继电保护操作回路通过检测设备工作状态、采集信号并进行分析判断，从而触发相应的保护动作，以确保电力系统的安全稳定运行。

本案例选取了一次侧断路器继电保护操作回路的调试案例，以展示继电保护操作回路的概念和工程调试过程。

2. 案例过程

2.1 背景介绍

某变电站220kV主变压器一次侧断路器（CB）采用了微机继电保护装置作为主要保护手段。该装置能够对主变压器进行差动保护、过流保护、短路保护等，并通过操作回路实现对断路器的远方和就地控制。

2.2 调试目标

本次调试任务旨在验证继电保护操作回路的正常工作，确保断路器能够正确地进行远方和就地控制操作。

2.3 调试步骤

步骤一：检查接线

对继电保护装置的操作回路进行检查。确认断路器远方和就地控制信号的接线正确无误，并检查相关连接螺钉是否紧固可靠。

步骤二：检查信号采集

接下来，对继电保护装置的信号采集进行检查。通过示波器等仪器对断路器远方和就地控制信号进行测量，确保信号幅值和频率符合预期要求。

步骤三：测试远方操作

在确认信号采集正常后，进行远方操作测试。通过调试台模拟主站发送远方控制命令，并观察断路器是否能够正确响应并执行相应动作。通过继电保护装置的人机界面确认控制命令是否正确传递到断路器。

步骤四：测试就地操作

在完成远方操作测试后，进行就地操作测试。通过调试台模拟现场手动切换就地控制开关，并观察断路器是否能够正确响应并执行相应动作。通过继电保护装置的人机界面确认控制命令是否正确传递到断路器。

相关主题

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

继电保护装置远方操作测试研究及应用

发表时间：2018-06-11T11:45:46.540Z 来源：《电力设备》2018年第3期作者：刘慧海1 张晓莉1 夏烨1 张逸帆1 王惠平1 [导读] 摘要：继电保护远方操作是保证远方调控一体化及变电站无人值守实施的基础。

(中国电力科学研究院有限公司北京市 100192)

摘要：继电保护远方操作是保证远方调控一体化及变电站无人值守实施的基础。本文分析了目前变电站继电保护远方操作体系架构及实施方案，结合目前电网需求，提出了继电保护装置远方操作测试方案，设计了继电保护装置定值远方控制、软压板远方控制及通信性能测试用例，并提出了具体的技术要求。最后针对继电保护远方操作方案验证，提出了一套自动测试软件，该软件可实现标准化的全闭环、全覆盖高效率的自动测试。

关键词: 继电保护; 远方操作；自动测试软件

0 引言

随着电网规模的扩大和无人值班变电站的建设推广，电网一次设备、二次设备、自动化技术的发展，以及变电站智能化及综合自动化改造，调控主站系统的升级，变电站继电保护远方操作已逐渐具备了技术实施的条件[1-2]。

电力系统继电保护远方在线操作的具体含义是指以远方主站作为核心,利用通信通道的数据传输对变电站内不同间隔区域的继电保护装置进行切换和修改在线定值区、投退软压板以及复归保护信号等功能的实现。近五年来电网输变电规模以平均每年超过12%的速度增长，电网发展速度与生产承载能力之间的矛盾日益突出。变电站无人值班后，往往为了简单的操作，变电运维人员和继电保护技术人员频繁往返于各个变电站之间，占用了大量的有效工作时间。为提高运维工作的效率，发挥大运行体系“调控一体”的技术优势，必须有效保证继电保护装置能安全、可靠地执行远方操作[3-4]。

本文分析了目前变电站继电保护远方操作实施方案，提出了继电保护装置远方操作测试方案，设计了装置定值远方控制、装置软压板远方控制及通信性能测试项目，并提出了对装置的要求。自主开发了继电保护远方操作测试软件，并应用于继电保护专业检测。 1变电站继电保护远方操作实施方案

“三集五大”建设体系下，调度实行调控一体化的“大运行”模式，国调中心2015年5月下发了71号文《继电保护和安全自动装置远方操作技术规范》，提出对于新建变电站，继电保护和安全自动装置应具备远方操作功能，并提出继电保护和安全自动装置远方操作技术原则和功能要求。本文调研了目前新建变电站继电保护远方操作实施方案。

1.1继电保护远方操作的体系架构

继电保护和安全自动装置远方操作覆盖调控主站、变电站和数据传输通道三部分内容，其总体架构如图 1 所示[5]。

图1 继电保护和安全自动装置远方操作系统架构图

a) 继电保护和安全自动装置远方操作在调控主站端依托智能电网调度控制系统集中监控功能模块实现，遵循一体化的原则，充分利用调度控制系统基础平台提供的模型管理、数据传输、网络通信、人机界面、系统管理等服务。

b) 继电保护和安全自动装置远方操作在变电站端依托变电站监控系统实现。通过Ⅰ区数据通信网关机将调控主站下发的操作指令转发继电保护和安全自动装置，并将继电保护和安全自动装置的状态信息、定值转发调控主站，同时完成变电站站控层和调度数据网之间服务模型的相互兼容转换。

c) 继电保护和安全自动装置远方操作采用调度数据网作为调控主站和变电站之间的数据传输通道。

1.2 实现模式

继电保护远方操作严格按照《电力监控系统安全防护要求，在安全Ⅰ区通过调度自动化系统实现，其实现模式如下[6]： a）采用基于 DL/T634.5104 规约 (IEC104 规约 ) 的遥控业务实现继电保护和安全自动装置功能软压板投退操作。

b) 采用基于 IEC104 规约的遥调业务实现保护装置定值区的切换操作。

c) 为实现保护装置定值远方召唤功能，在现 IEC104 规约上嵌套 DL/T 667 规约 (IEC103 规约 ) ，通信规约采用 IEC104+103 协议框架。在继电保护远方操作的各个环节包括保护装置、厂站端监控系统和调度自动化系统中采取可靠的加密认证技术，防止外来入侵，确保网络、设备及电网安全，其总则遵循《电力监控系统安全防护总体方案》的要求，具备控制命令传输的全过程安全认证机制。

2 继电保护装置远方操作测试方案

基于变电站继电保护远方操作实施方案，调研并分析现场调度系统等对继电保护远方操作的要求及其存在的问题，研究继电保护装置远方操作测试方案，提出继电保护装置远方操作的正确性、可靠性及安全性测试用例。

2.1 测试项目

根据变电站对继电保护装置的技术要求及现场远方操作需求，设计了如下表1的测试项目[7-8]。表1 测试项目列表

2.2 测试要求

装置定值远方控制测试要求如下[9]： 1）装置支持执行远方切换定值区、远方修改保护定值操作，操作成功率为100%； 2）装置支持远方召唤当前定值区和指定定值区的定值，包括定值的组标题、量纲、精度、量程、描述，应做到主站端免填写。 3）装置远方切换保护定值区、远方修改保护定值失败后，应能够返回切换失败信息。 4）远方定值读取定值操作、修改定值操作超时或者通信中断的条件下，仍然能够恢复定值远方读取能力。 5）装置处于允许远方定值切换状态时，应不允许就地切换定值区；装置处于允许远方修改定值状态时，应不允许就地修改定值。 6）定值区切换时继电保护及安全自动装置闭锁时间不应大于 500 毫秒。 7）远方切换定值区时发生电网故障，装置定值区切换后能够立即执行新定值，不误动；在定值区切换中，装置掉电，在装置重新上电后，不应出现定值区异常和定值异常现象，装置的保护功能应按定值区切换的结果进行运行，定值区切换的结果不应出现非修改值或恢复到默认值。

8）装置支持定值服务 SelectActiveSG 进行定值区切换操作。

装置软压板远方控制测试要求如下[10]： 1）装置支持执行软压板操作，操作成功率不低于100%。 2）软压板远方操作选择指令通过保测一体装置或保护装置校验后，应返回返校结果；软压板远方投退成功时，应返回遥控成功信息；远方投退不成功时，应返回遥控失败信息。 3）应确保每次只有一块软压板被选择，被选择后在设定时间内未收到遥控执行确认信息应自动释放遥控指令，时限不宜超过30秒。 4）远方投退软压板过程中发生通信超时，装置应能自动释放遥控指令。 5）装置远方投退软压板期间，保护装置不误动。在压板投退过程中，装置掉电。在装置重新上电后，不应出现压板状态异常现象，装置的保护功能应按压板状态修改的结果进行运行。 6）“远方修改定值”软压板、“远方切换定值区”软压板、“远方投退压板”软压板只能在装置本地修改，不允许通过远方遥控的方式修改。

7）软压板状态、充电完成状态、“当前定值区号” 发生变化时，装置应主动上送变位信息。

通信性能测试要求如下： 1）每个定值区全部定值时间传输不大于10s。 2）投退软压板执行响应时间：不大于3s；投退软压板选择响应时间：不大于2s。 3）定值区切换响应时间不大于30s。 4）定值修改响应时间不大于30s。

3 测试方案的实施

基于试验室继电保护自动测试系统，依据继电保护远方操作测试方案，开发继电保护远方操作自动测试模块，开展国网六统一继电保护装置远方操作专业检测。

3.1 测试系统
