直流电机及调速系统工作原理(精选)
晶闸管直流电机调速原理
晶闸管直流电机调速原理
在工业生产中，电机作为一种常见的驱动设备，被广泛应用于各种机械设备中。为了实现电机的调速功能，晶闸管直流电机调速技术应运而生。晶闸管直流电机调速原理主要通过控制晶闸管的导通角度和导通时间来实现电机的转速调节，下面将详细介绍晶闸管直流电机调速原理。
晶闸管是一种电子元件，具有双向导电性，可以实现控制电流的方向和大小。在晶闸管直流电机调速系统中，晶闸管起着关键作用。通过改变晶闸管的导通角度和导通时间，可以控制电机的输出功率，从而实现电机的调速。
晶闸管直流电机调速系统通常由控制电路、晶闸管、电机和电源组成。控制电路通过检测电机的转速信号，计算电机的转速与设定转速之间的偏差，并根据偏差来控制晶闸管的导通角度和导通时间。晶闸管控制电机的供电，从而影响电机的转速。
晶闸管直流电机调速系统的工作原理如下：当电机启动时，晶闸管导通，电机开始转动。控制电路检测电机的转速信号，计算出电机的转速与设定转速之间的偏差。根据偏差大小，控制电路调节晶闸管的导通角度和导通时间，控制电机的供电，使电机的转速逐渐接近设定转速。
晶闸管直流电机调速系统具有响应速度快、精度高、效率高的优点，
可以满足工业生产对电机转速精度和稳定性的要求。此外，晶闸管直流电机调速系统还具有结构简单、成本低廉、维护方便的特点，适用于各种工业场合的电机调速需求。
总的来说，晶闸管直流电机调速原理是通过控制晶闸管的导通角度和导通时间来实现电机的转速调节。该系统具有快速响应、高精度、高效率的优点，适用于各种工业场合的电机调速需求。希望通过本文的介绍，能让读者对晶闸管直流电机调速原理有更深入的了解。
直流调速系统原理及应用
10
二、直流调速器基础知识
电流环（内环） 速度环（外环）
b
11
二、直流调速器基础知识
直流可逆调速系统:（电枢反接可逆线路）
晶闸管开关切断的可逆线路
b
12
问题1：什么是PID调节器？ 问题2：励磁反接可逆线路优缺点？
b
13
三、欧陆590C调速器介绍与控制方式
主板
驱动板
b
电枢主桥
14
三、欧陆590C调速器介绍与控制方式
A1：零负电位，与B1、C1同电位，与接地
A4：斜坡速度给定,电压±10V，对应±100%。
A8：速度给定输出，电压±10V，对应±100%。
A9：主电流反馈输出，电压±10V，对应±200%。
B3：+10V基准电压，额定输出电流10mA。
B4：-10V基准电压，额定输出电流10mA。
B5：电机零速检测，零速时高态（24V输出）。
b
17
三、欧陆590C调速器介绍与控制方式
B6：正常状态检测，正常时高态。
B7：准备就绪状态检测，就绪时高态。
B8：程序停机（再生制动），仅4Q控制器有效。
B9：惯性停机，高态时（C9）控制器正常运行。
C2：热敏电阻/微测温器，不用时与C1短接。
C3：启动（主电源分合闸），高态（C9）合闸。
C5：允许工作，低态时封锁输出，电源不分闸。
直流电机的结构和控制原理
直流电机的结构和控制原理
参考资料：/s/blog_71facf000100pyy4.html
一、直流电机的结构和控制原理
1、直流电机的工作原理概述：
在电力拖动领域，随着变频器的出现形成交流调速技术的日渐成熟和低成本化，在不断侵蚀着直流调速的“地盘”，但直到今天，直流调速仍固守着日渐缩小的“阵地”。直流电机具有调速性能好、调速方便平滑，调速装置简单、调范围广等特点，能承受频繁冲击负载、过载能力强（由变频器和交流电机构成的交流调速系统，还有一定差距），能实现频繁速启、制动及逆向旋转，能满足各种机械负载的特性要求。直流电机的最大缺点，是因碳刷换向器的滑动电接触方式和整体结构交流电动机更为复杂等原因造成的维护工作量较大，需定期更换碳刷等。
二、直流电机的结构比交流电动机复杂得多，主要由：
1）主磁极。由主磁极铁芯及套装在铁芯上的励磁线圈构成，作用是建立主磁场；
2）机座。为主磁路的一部分，同时构成电机的结构框架，由厚钢板或铸钢件构成；
3）电枢铁芯。为电枢绕组的支撑部件，也为主磁路的一部分，由硅钢片叠压而成；
4）电枢绕组。直流电机的电路部分，由绝缘的圆形或矩形截面的导线绕成；
5）换向器。由许多鸽形尾的换向片排列成一个圆筒、片间用V形云母绝缘，两端再用两个形环夹紧而构成。用作直流发电机时，称整流子，起整流作用；用于直流电动机时，用于（逆变）换向；
6）电刷装置。由电刷、刷盒、刷杆和连线等构成，是电枢电路的引出（或引入）装置。
7）换向极。由铁芯和绕组构成，起改善换向，气隙磁场匀称等作用。
直流电机是将电源电能转变为轴上输出的机械能的电磁转换装置。由定子绕组通入直流励磁电流，产生励磁磁场，主电路引入直流电源，经碳刷（电刷）传给换向器，再经换向器将此直流电转化为交流电，引入电枢绕组，产生电枢电流（电枢磁场），电枢磁场与励磁磁场合成气隙磁场，电枢绕组切割合成气隙磁场，产生电磁转矩。这是直流电机的基本工作原理。
直流电动机的调速原理(一)
直流电动机的调速原理(一)
直流电动机的调速
1. 调速概述
•直流电动机是一种常用的电动机类型，具有广泛的应用领域，如工业、交通、家电等。
•调速是指通过改变电机输入的电压和电流，实现电机转速的控制，以满足不同工作条件下的需求。
2. 直流电动机的工作原理
•直流电动机的基本构造包括电枢（转子）和电枢绕组、磁极（定子）和磁极绕组，以及换向器等部件。
•当电流通过电枢绕组时，根据洛伦兹力的作用，电枢产生力矩，使电枢绕组和磁极绕组相互作用，产生转矩，驱动电机转动。
3. 直流电动机调速的原理
•直流电动机调速采用的方法主要包括电压调速和转子电流调速。3.1 电压调速
•电压调速是通过改变电源端的电压来控制电动机转速。
•降低电动机输入电压，可以减少电机输出转矩，从而降低转速；
增加电压，则相反。
•电压调速简单易实现，但不能实现宽范围的调速，且容易产生较大的电机功率损失。
3.2 转子电流调速
•转子电流调速是通过改变电枢电流的大小来控制电动机转速。•调节电枢电流可以改变电枢绕组中的磁通量，从而控制转矩和转速。
•转子电流调速具有调速范围广、响应快等优点，但需要较为复杂的电子设备来控制电流，增加了系统的复杂性和成本。
3.3 脉宽调制（PWM）调速
•脉宽调制调速是一种常用的直流电动机调速方法。
•它通过控制PWM信号的占空比来改变电机输入的电压和电流。•调节PWM信号的占空比可以实现电机转速的精确控制，且可以实现宽范围的调速。
4. 总结
•直流电动机调速是一项重要的控制技术，在各个领域都有广泛应用。
•电压调速、转子电流调速和脉宽调制调速是常用的调速方法，具有各自的特点和适用范围。
直流电机调速的基本工作原理

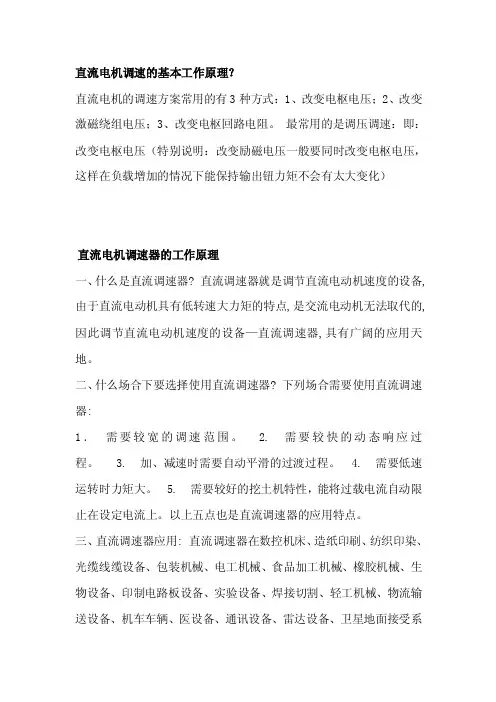

直流电机调速的基本工作原理？
直流电机的调速方案常用的有3种方式：1、改变电枢电压；2、改变激磁绕组电压；3、改变电枢回路电阻。最常用的是调压调速：即：改变电枢电压（特别说明：改变励磁电压一般要同时改变电枢电压，这样在负载增加的情况下能保持输出钮力矩不会有太大变化）
直流电机调速器的工作原理
一、什么是直流调速器? 直流调速器就是调节直流电动机速度的设备, 由于直流电动机具有低转速大力矩的特点,是交流电动机无法取代的, 因此调节直流电动机速度的设备—直流调速器,具有广阔的应用天地。
二、什么场合下要选择使用直流调速器? 下列场合需要使用直流调速器:
1．需要较宽的调速范围。 2. 需要较快的动态响应过程。 3. 加、减速时需要自动平滑的过渡过程。 4. 需要低速运转时力矩大。 5. 需要较好的挖土机特性，能将过载电流自动限止在设定电流上。以上五点也是直流调速器的应用特点。
三、直流调速器应用: 直流调速器在数控机床、造纸印刷、纺织印染、光缆线缆设备、包装机械、电工机械、食品加工机械、橡胶机械、生物设备、印制电路板设备、实验设备、焊接切割、轻工机械、物流输送设备、机车车辆、医设备、通讯设备、雷达设备、卫星地面接受系
统等行业广泛应用。四、直流调速器工作原理简单介绍：直流调速器就是调节直流电动机速度的设备，上端和交流电源连接，下端和直流电动机连接，直流调速器将交流电转化成两路输出直流电源，一路输入给直流电机砺磁（定子），一路输入给直流电机电枢（转子），直流调速器通过控制电枢直流电压来调节直流电动机转速。同时直流电动机给调速器一个反馈电流，调速器根据反馈电流来判断直流电机的转速情况，必要时修正电枢电压输出，以此来再次调节电机的转速。
直流电机闭环调速的原理
直流电机闭环调速的原理
直流电机闭环调速的原理:
1. 采用速度反馈来调节电机速度。
2. 设置一个给定速度值,和电机实际速度信号比较,得到速度偏差。
3. 速度偏差经过PID 控制器运算,输出调节相电压的控制量。
4. 相电压的大小决定电机端电动势和电流,进而调节电机速度。
5. 当速度偏差为零时,表示电机达到给定速度,完成闭环控制。
6. 采用磁powder制动或增益调节来改变速度稳定性。
7. 闭环控制使电机调速更准确,不受负载影响。
8. 典型的闭环控制方式有增量式PID 控制和位置式PID 控制。
9. 还可以采用模糊控制、神经网络控制等方式进行闭环调速。
10. 优化控制参数,设计控制器,可以实现高精度的闭环转速控制。
综上,闭环调速利用反馈实现给定速度的准确跟踪,是直流电机调速的有效方法。
直流电机控制原理图
直流电机控制原理图
直流电机是一种常见的电动机，它通过直流电源驱动，能够将
电能转换为机械能，广泛应用于工业生产、交通运输、家用电器等
领域。直流电机的控制原理图是直流电机控制系统的重要组成部分，它能够帮助我们了解直流电机的工作原理和控制方式，本文将介绍
直流电机控制原理图的相关知识。
首先，直流电机控制原理图包括直流电机、电源、控制器等组件。直流电机通常由定子、转子、碳刷、电枢等部分组成，电源为
直流电源，控制器则是用来控制电机运行的设备。在直流电机控制
原理图中，这些组件通过电气连线连接在一起，形成一个完整的控
制系统。
在直流电机控制原理图中，电源为直流电源，它可以是电池、
直流发电机、直流稳压电源等。电源的电压和电流大小将直接影响
到直流电机的运行性能，因此在设计直流电机控制系统时，需要根
据实际需要选择合适的电源。
控制器是直流电机控制系统中的关键部件，它可以根据外部输
入信号控制电机的启停、正反转、速度调节等功能。常见的直流电
机控制器有直流调速器、直流电机驱动器、直流电机控制板等，它们可以根据具体的控制要求选择使用。
在直流电机控制原理图中，还会包括一些辅助元件，如限流电阻、过载保护器、电流传感器等。这些辅助元件能够提高电机控制系统的稳定性和安全性，保护电机免受过载、短路等异常情况的影响。
总的来说，直流电机控制原理图是直流电机控制系统的重要组成部分，它通过电气连线将直流电机、电源、控制器等组件连接在一起，形成一个完整的控制系统。掌握直流电机控制原理图的相关知识，能够帮助我们更好地理解直流电机的工作原理和控制方式，为实际应用提供参考和指导。
双闭环直流调速系统工作原理
双闭环直流调速系统工作原理
双闭环直流调速系统是一种常用的控制系统，用于调节和控制直流电
动机的速度。该系统通过两个闭环来实现目标速度的精确控制，其中一个
闭环负责速度检测与控制，另一个闭环负责电流检测与控制。下面将详细
介绍双闭环直流调速系统的工作原理。
1.电机：用于产生机械功的装置，是整个系统的核心部分。
2.传感器：用于检测电机的速度和电流。
3.控制器：根据传感器的反馈信号，计算并控制电机的输入电压和输
出扭矩。
4.功率放大器：将控制器输出的电压信号放大后，传递给电机。
5.脉宽调制（PWM）驱动器：将控制器输出的模拟信号转换为数字信号，用于驱动功率放大器。
下面是双闭环直流调速系统的工作过程：
1.速度检测与控制环路：
该环路用于检测和控制电机的速度，通过传感器测量电机的速度，并
将该速度信号反馈给控制器。控制器根据目标速度和反馈速度之间的误差，计算出控制电压，并将该控制电压传递给功率放大器。功率放大器将控制
电压放大后，通过PWM驱动器将控制信号传递给电机。电机根据控制信号
的大小和频率，调整自身的旋转速度，使得反馈速度与目标速度尽可能接近。
2.电流检测与控制环路：
该环路用于检测和控制电机的电流，通过传感器测量电机的电流，并
将该电流信号反馈给控制器。控制器根据反馈电流和目标电流之间的误差，计算出控制电压，并将该控制电压传递给功率放大器。功率放大器将控制
电压放大后，通过PWM驱动器将控制信号传递给电机。电机根据控制信号
的大小和频率，调整自身的输出扭矩，使得反馈电流与目标电流尽可能接近。
通过双闭环控制，系统可以实现对电机速度和电流的高精度控制。速
第1章直流电机原理及单闭环调速系统.
U
I
Ea
If
Ia
第1章 直流电机原理及单闭环调速系统
第1章 直流电机原理及单闭环调速系统
3、串励：
串励直流电机的励磁绕 组和电枢绕组是串联的， 励 磁电流等于电枢电流。 串励
直流电机的机械特性具有双 曲线特性， 随着电磁转矩 （也就是负载）的变化， 转 速变化很大， 因此串励直流 电机不能空载运行， 以避免 转速过高， 造成事故。
Φ=f(t, x)。
第1章 直流电机原理及单闭环调速系统
将式（1-2）写成全微分形式
e W d d t W t xd dx t （1-3）
若 dx dt 0 ， 则
ebWd t Wdd t
（1-4）
eb称为变压器电势。 变压器工作原理就是线圈位置不动, 而 通过线圈的磁通量对时间发生变化。
第1章 直流电机原理及单闭环调速系统
1.3.1 直流电机的转矩和反电势
1. 电枢绕组的电磁转矩和转矩平衡关系 直流电机的转矩是因载流导体在主磁场中受力作用而产
生， 由电磁转换而得到的， 故又称为电磁转矩Te。 在主磁
场中电枢导体有电流 I a ' 流过时， 将受到电磁力的作用，
设主磁场的平均气隙磁感应强度为B， 则每根导体上所受的 平均电磁力为
第1章 直流电机原理及单闭环调速系统
直流电机的工作原理及调速特性
太阳能发电
太阳能光伏发电系统中，直流电机常用于太 阳能板的跟踪装置和辅助设备中。由于太阳 能板产生的电能直接为直流电，因此使用直 流电机能够更好地匹配系统的需求。此外， 在太阳能水泵系统中，大功率的直流电机作 为驱动电机得到广泛应用。
THANKS
电源引入。
02
直流电机的调速特性
调速方式与特性
调速方式
直流电机可以通过改变输入电压 、电流或电枢回路电阻等方式进 行调速。
调速特性
调速过程中，电机的转速与输入 电压、电流或电枢回路电阻成正 比，因此可以通过改变这些参数 来调节电机的转速。
调速电路与控制
调速电路
调速电路主要由电源、控制器、电机和反馈装置等组成，控制器根据输入信号 和反馈信号来调节电机的输入电压或电流，从而实现对电机转速的控制。
VS
智能控制技术
智能控制技术如模糊控制、神经网络控制 等在直流电机控制中得到广泛应用。这些 技术能够实现自适应控制和自主学习，提 高直流电机的智能化水平和适应性。
直流电机在新能源领域的应用
风力发电
直流电机在风力发电领域的应用逐渐增多， 特别是在直驱式风力发电机组中，直流电机 作为发电机和驱动电机得到广泛应用。其优 点在于结构简单、维护方便和可靠性高等。
直流电机的电流与转矩
01
直流电机通电后，电流在电枢绕组中产生磁场，该磁场与励磁 绕组产生的磁场相互作用产生转矩。
直流调速系统原理及应用
软件编程与调试过程
控制算法实现
人机界面设计
在控制器上编写控制算法程序，实现转速 闭环控制、电流闭环控制等功能。
开发友好的人机界面，方便用户进行参数 设置、状态监测等操作。
系统调试
故障诊断与处理
对整个系统进行调试，包括硬件电路测试 、软件功能验证、系统联调等，确保系统 各项性能指标达到预期要求。
设计故障诊断程序，实时监测系统运行状 态，发现故障时及时报警并采取相应的处 理措施。
直流调速系统原理及应用
汇报人：XX
• 直流调速系统概述 • 直流电机原理及特性 • 调速方法与实现技术 • 控制策略及优化方法 • 系统设计与实现举例 • 实验验证与性能评估 • 总结与展望
01
直流调速系统概述
定义与发展历程
定义
直流调速系统是一种通过改变直 流电动机的端电压或电枢电流来 控制其转速的系统。
绿色化发展
环保意识的提高使得绿色化发展成为趋势，直流调速系统将更加 注重能源利用效率和环保性能的提升。
对行业发展的建议
加强技术创新
鼓励企业加大技术研发投入，推动直流调速系统的技术创新和产业 升级。
拓展应用领域
积极寻找和拓展直流调速系统的应用领域，促进相关行业的融合发 展。
提高产品质量
加强产品质量监管，提高直流调速系统的可靠性和稳定性，增强市场 竞争力。
机电传动控制(第3章)直流电机的工作原理及特性
定子包括主磁极和励 磁绕组，用于产生磁 场。
直流电机的工作流程
直流电机通过外部电源供电， 电流经换向器进入电枢绕组。
电流在电枢绕组中产生磁场， 该磁场与主磁极产生的磁场相 互作用，产生转矩使转子旋转。
转子旋转的同时，换向器将电 流从电枢绕组中导出，完成能 量的转换。
直流电机的运作原理
直流电机通过改变输入的电流方向或磁场强度，可以改变转子的旋转方向或转速。
直流电机具有较好的调速性能，通过改变输入电流的大小，可以实现平滑的无级调 速。
直流电机在启动和制动时，可以通过控制输入电流的大小和方向，实现平稳启动和 快速制动。
03
直流电机的特性
直流电机的转矩特性
转矩与电流关系
01
直流电机在一定范围内，转矩与电流成正比，可以通过改变输
入电流来调节电机的输出转矩。
直流电机的重要性
直流电机具有简单、可靠、高效的特 点，在许多工业领域中发挥着关键作 用，如电力、交通、制造业等。
直流电机的发展对于提高生产效率、 推动工业自动化和智能化具有重要意 义。
02
直流电机的工作原理
直流电机的结构
直流电机主要由定子 和转子两部分组成。
转子由导电的电枢绕 组和铁芯组成，在磁 场中旋转。
转矩与转速关系
02
在一定条件下，直流电机的转矩与转速成反比，即转速越高，
直流电机调速pwm的原理
直流电机调速pwm的原理
直流电机调速PWM（脉宽调制）的原理是通过改变电机供电
电压的占空比来实现电机的转速调节。PWM调速技术通过以
一定的周期（周期时间T）将电源电压以脉冲的形式施加给电机，其中脉冲的宽度（脉宽）决定了每个周期内电源对电机的供电时间比例。
在PWM调速中，周期时间（T）和脉宽时间（Ton）与占空
比（Duty Cycle）之间的关系可以表示为：
占空比（D）= Ton / T
通过改变占空比D的大小，可以控制每个周期中电机所接收
到的有效电压信号的时间比例。当占空比D变小时，电机接
收到的有效电压时间减少，电机的平均输入功率减小，从而降低转速；反之，当占空比D增大时，电机接收到的有效电压
时间增加，电机的平均输入功率增加，从而提高转速。
实现PWM调速的关键是通过开关器件控制电源电压的开关状
态来实现脉冲信号的生成和调节。常见的开关器件包括晶体管和MOS管。通过控制开关器件的导通和截止，可以控制电源
电压的施加和切断。
同时，PWM调速还需要一个控制电路来根据需要改变占空比。控制电路通常是由微处理器、单片机或专用的PWM芯片来实现，它可以根据不同的控制需求，调整占空比大小，并将相应的控制信号发送给开关器件。
总体而言，直流电机调速PWM的原理是通过改变电机供电电压的占空比来控制电机的转速。通过控制器件的开关状态和相应的控制电路，可以实现对占空比的调节，从而完成电机的调速操作。
直流调速的工作原理
直流调速的工作原理
直流调速系统是通过控制直流电机的电压和电流来实现调速的。其工作原理如下：
1. 直流电源供电：首先，将直流电源连接到直流电机的电源端，以提供电机所需的电压和电流。
2. 转换器及控制器：在直流电源和直流电机之间，需要使用一个电流转换器（如可控硅、可逆整流器等）和一个控制器来实现对电机的调速控制。
3. 电机驱动：通过控制器对电流转换器的控制信号，调节转换器的开关状态，从而控制直流电机的驱动电压和电流。通过调节驱动电压和电流的大小和方向，可以实现对电机转速的控制。
4. 反馈系统：为了保持电机转速的稳定性和精确性，通常需要使用一个反馈系统来监测电机的转速，并将实际转速与期望转速进行比较，从而实现闭环控制。反馈系统通常使用编码器或速度传感器来测量电机转速，并将测量值发送给控制器进行处理。
5. 控制算法：控制器根据反馈系统的测量值和期望转速之间的差异，通过控制电流转换器的开关状态，调整驱动电压和电流的大小和方向，从而实现对电机转速的调节。常用的控制算法有比例积分控制（PI控制）、模糊控制和遗传算法等。
综上所述，直流调速系统通过对直流电机的电压和电流进行控
制，结合反馈系统和控制算法，实现对电机转速的调节。这种调速系统广泛应用于许多领域，如工业生产、交通运输、机械设备等。
直流无刷电机调速原理
直流无刷电机调速原理
引言
直流无刷电机（Brushless DC Motor，BLDC）是一种常见的电动机类型，广泛应用于各种领域，包括工业自动化、电动工具、机器人技术和模型飞机等。为了控制这些电机的速度和运行，了解直流无刷电机的调速原理至关重要。本文将深入探讨直流无刷电机的调速原理，以及相关的电子控制技术。
第一部分：直流无刷电机基础
在探讨调速原理之前，首先需要了解直流无刷电机的基本工作原理。与传统的有刷直流电机不同，BLDC电机没有碳刷，因此具有更高的效率和可靠性。它由以下几
个关键部件组成：
1.永磁体：通常是一个永久磁铁，位于电机的转子（转动部分）中。这是电
机的永久磁场源。
2.绕组：电机的定子（静止部分）上包围着绕组，也称为线圈。这些绕组通
常由铜线绕制，并与电机的电源电路相连。
3.传感器：有些BLDC电机配置了传感器，用于检测转子的位置和速度。传感
器可以是霍尔效应传感器或编码器等。
4.电子控制器：电子控制器是控制电机速度和方向的关键部件。它根据传感
器的反馈信号来决定如何驱动电机。
第二部分：电子控制器的作用
电子控制器是直流无刷电机调速的关键。它的主要功能是根据传感器的反馈信号来确定电机应该如何运行，以达到所需的速度和方向。以下是电子控制器的工作原理：
1.传感器反馈：如果电机配置了传感器，传感器会监测转子的位置和速度。
这些信息通过传感器反馈到电子控制器。
2.控制算法：电子控制器内部包含一个控制算法，它根据传感器反馈信号来
计算出正确的控制策略。这通常是一个闭环反馈系统，允许电机动态调整以
