粘钢加固施工方案24023
粘钢工程加固工程施工方案

一、工程概况本工程为某建筑物的加固工程,建筑物为钢筋混凝土结构,由于长期使用和外界环境的影响,部分结构构件存在承载力不足、裂缝等质量问题。
为确保建筑物的安全使用,经专家论证,决定采用粘钢加固方法对建筑物进行加固处理。
二、施工方案1. 施工准备(1)施工图纸及技术资料:熟悉施工图纸,掌握设计要求,确保施工质量。
(2)施工人员:组织专业施工队伍,进行技术交底,确保施工人员熟悉施工工艺和操作规程。
(3)施工材料:准备粘钢加固所需的材料,如钢板、粘钢胶、混凝土、锚杆等。
(4)施工工具:准备施工过程中所需的工具,如电钻、切割机、扳手、螺丝刀等。
2. 施工工艺(1)施工顺序:先进行混凝土处理,再进行粘钢加固,最后进行养护。
(2)混凝土处理:清除混凝土表面的污垢、油污、锈蚀等,确保粘结面平整、干净。
(3)粘钢加固:1)在混凝土表面打孔,孔径应略大于锚杆直径,孔深应满足设计要求。
2)将锚杆插入孔内,并进行锚固,确保锚杆与混凝土紧密结合。
3)将预先剪裁好的钢板粘贴在混凝土表面,确保钢板与混凝土表面贴合紧密。
4)涂抹粘钢胶,将钢板与混凝土表面粘结牢固。
5)对粘钢加固部位进行压实,确保粘结剂充分渗透。
6)进行养护,待粘结剂固化后,进行后续施工。
3. 施工质量控制(1)材料检验:对施工材料进行检验,确保材料质量符合设计要求。
(2)施工过程监控:对施工过程进行监控,确保施工质量。
(3)施工记录:做好施工记录,包括材料使用情况、施工过程、施工质量等。
4. 施工安全措施(1)施工人员应穿戴好个人防护用品,如安全帽、安全带、防护眼镜等。
(2)施工过程中,注意高处作业、电焊作业等危险作业的安全。
(3)施工区域设置安全警示标志,防止无关人员进入施工区域。
三、施工进度安排根据工程实际情况,制定合理的施工进度计划,确保工程按时完成。
四、施工总结施工完成后,对粘钢加固工程进行总结,分析施工过程中存在的问题,提出改进措施,为今后类似工程提供借鉴。
粘钢加固施工方案 (2)

粘钢加固施工方案 (2)在建筑结构加固领域中,粘钢加固技术是一种被广泛应用的方法。
其原理是通过使用特定材料粘贴在结构表面,达到提高结构强度和承载能力的效果。
本文旨在探讨粘钢加固施工方案中的一些关键要点,包括施工准备、操作步骤、质量控制等内容。
一、施工准备在进行粘钢加固施工前,首先需要进行细致的施工准备工作。
具体包括以下几个方面:1.材料准备:根据设计要求准备好所需的粘胶剂、钢板等材料,确保质量符合标准。
2.工具准备:准备好搅拌设备、刷子、量具等工具,以保证施工过程顺利进行。
3.施工环境准备:提前清洁结构表面,确保表面平整、干净,以便于粘接材料的牢固性。
4.安全准备:施工人员需佩戴相关安全防护用具,确保施工过程安全。
二、操作步骤粘钢加固施工的操作步骤通常包括以下几个关键步骤:1.表面处理:在开始施工前,首先要对结构表面进行处理,清除杂物、油污等,确保表面干净。
2.粘接准备:按照设计要求将粘接材料制备好,搅拌均匀并在规定时间内使用。
3.粘接操作:将粘接材料均匀涂抹在结构表面和钢板之间,注意控制涂刷厚度和均匀性。
4.固化处理:粘接完成后,需按照粘接材料的固化要求进行处理,保证固化效果。
5.质量验收:施工完成后进行质量验收,检查粘接处是否牢固、无裂缝等质量问题,确保施工质量合格。
三、质量控制为了保证粘钢加固施工的质量,需要进行严格的质量控制。
具体包括以下几个方面:1.材料质量:要求使用符合标准的粘接材料和钢板,确保材料质量可靠。
2.操作标准:严格按照施工操作步骤进行施工,保证每个步骤的准确性。
3.监测手段:在施工过程中,可通过合适的监测手段对施工质量进行实时监测,及时发现问题并调整。
4.工艺控制:严格控制施工工艺,确保每个环节质量可控。
5.质量验收:施工完成后要进行质量验收,确保施工质量符合设计要求。
结语粘钢加固施工方案在建筑结构加固中发挥着重要作用,有效提升了结构的承载能力和安全性。
通过本文的介绍,希望能对粘钢加固施工方案有更深入的了解,为实际施工工作提供一定的参考和指导。
粘钢板加固工程施工方案

一、工程概况本工程位于某城市某住宅小区,建筑物为多层住宅楼,结构形式为钢筋混凝土框架结构。
由于建筑物的使用年限较长,部分楼板出现裂缝,为确保建筑物的安全使用,需要进行粘钢板加固处理。
二、加固目的1. 提高楼板的整体刚度,限制裂缝开展;2. 改善楼板的受力状态,提高承载能力;3. 保证建筑物的安全使用。
三、加固方法本工程采用粘钢板加固法,利用环氧树脂系列粘接剂将钢板粘贴在楼板裂缝两侧,形成整体,提高楼板的承载能力和刚度。
四、施工工艺流程1. 施工准备(1)材料准备:粘钢胶、钢板、切割机、打磨机、电钻、水平尺、线锤、钢卷尺等;(2)人员准备:施工人员、技术人员、质检人员等;(3)设备准备:切割机、打磨机、电钻、水平尺、线锤、钢卷尺等。
2. 施工步骤(1)表面处理:对楼板裂缝两侧进行打磨,清除裂缝处的松动混凝土、油污、灰尘等,确保钢板粘贴面干净、平整;(2)定位划线:根据设计图纸,在楼板裂缝两侧画出钢板粘贴位置,并用钢卷尺进行测量;(3)钻孔:在钢板粘贴位置上,用电钻钻孔,孔径略大于锚栓直径;(4)锚栓安装:将锚栓插入孔内,并用扳手拧紧;(5)钢板切割:根据设计图纸要求,用切割机将钢板切割成所需尺寸;(6)钢板粘贴:将切割好的钢板涂抹粘钢胶,然后粘贴在楼板裂缝两侧,并用钢卷尺检查钢板粘贴位置是否准确;(7)固定:用水平尺检查钢板是否平整,如需调整,用钢卷尺进行调整,然后使用电钻在钢板与锚栓之间钻孔,将锚栓拧紧;(8)养护:粘贴完成后,对粘接剂进行养护,确保粘接强度达到设计要求。
五、质量控制1. 施工过程中,严格控制材料质量,确保粘接剂、钢板等材料符合设计要求;2. 施工过程中,严格控制施工工艺,确保施工质量;3. 施工完成后,对粘接剂进行养护,确保粘接强度达到设计要求;4. 施工过程中,对施工质量进行定期检查,发现问题及时整改。
六、安全措施1. 施工过程中,严格遵守操作规程,确保施工安全;2. 施工现场设置安全警示标志,提醒施工人员注意安全;3. 施工过程中,加强施工人员的安全教育培训,提高安全意识;4. 施工完成后,对施工现场进行清理,确保安全。
粘钢加固施工方案(3篇)

第1篇一、工程概况本工程为某建筑物结构加固工程,由于原结构设计不合理,导致部分构件存在安全隐患。
为确保建筑物安全使用,经相关部门同意,决定采用粘钢加固技术对存在安全隐患的构件进行加固处理。
以下为粘钢加固施工方案。
二、施工准备1. 施工组织(1)成立粘钢加固施工项目部,明确项目经理、技术负责人、施工员、质检员等人员职责。
(2)制定详细的施工计划,明确施工进度、施工工艺、质量要求等。
2. 施工人员(1)组织施工人员参加技术培训,提高施工人员的技术水平。
(2)对施工人员进行安全教育,提高安全意识。
3. 施工材料(1)粘钢加固材料:碳纤维布、环氧树脂、脱模剂等。
(2)施工工具:电钻、切割机、砂纸、刷子、剪刀等。
4. 施工设备(1)电钻:用于钻孔、切割。
(2)切割机:用于切割碳纤维布。
(3)砂纸:用于打磨表面。
(4)刷子:用于涂抹环氧树脂。
(5)剪刀:用于裁剪碳纤维布。
三、施工工艺1. 施工流程(1)现场勘查:了解构件的尺寸、形状、受力情况等。
(2)设计计算:根据现场勘查结果,设计加固方案,计算加固材料用量。
(3)施工准备:组织施工人员、材料、设备等。
(4)施工:按照设计要求进行施工。
(5)验收:对施工质量进行验收。
2. 施工步骤(1)清理:对构件表面进行清理,去除污垢、油渍等。
(2)钻孔:按照设计要求,在构件表面钻孔。
(3)切割:根据钻孔位置,切割碳纤维布。
(4)涂抹:在构件表面涂抹环氧树脂。
(5)粘贴:将碳纤维布粘贴在构件表面,并用刷子将环氧树脂涂抹均匀。
(6)固化:将粘贴好的碳纤维布放置在固化箱中,按照固化要求进行固化。
(7)打磨:将固化后的碳纤维布表面进行打磨,达到设计要求。
(8)验收:对施工质量进行验收。
四、施工质量控制1. 材料质量控制(1)检查粘钢加固材料的合格证、质量检验报告等。
(2)检查材料的外观、性能等,确保材料符合设计要求。
2. 施工过程质量控制(1)严格按照施工工艺进行施工,确保施工质量。
粘钢加固施工方案(参考模板)

粘钢加固工程粘钢加固技术介绍6.5.1.1工作原理粘钢加固是在砼构件表面用建筑结构胶粘钢板,依靠结构胶良好的正粘结力和抗剪切性能,使钢板与砼牢固的形成一体,以达到加固补强作用。
6.5.1.2 施工特点(1)施工简便、快捷,被加固件断面尺寸和重量相对较小。
(2)建筑结构胶将钢板(型钢)与混凝土紧密粘结,将加固件与被加固体结合为一体。
结构胶固化时间短,完全固化后即可以正常受力工作。
6.5.1.3加固范围2#通道5层12/A10-A11梁底粘钢加固。
6.5.2施工工艺6.5.2.1施工工序混凝土梁粘贴钢板加固施工流程图6.5.2.2施工流程(1)放线定位依据施工图纸上粘贴钢板尺寸与布置间距,在加固部门梁顶及门洞周边放出钢板粘贴定位线。
(2)钢板表面处理钢板粘接面,须进行除锈和粗糙处理。
如钢板未生锈或轻微锈蚀,可用喷砂、砂布或平砂轮打磨,直至出现金属光泽。
磨粗糙度越大越好,打磨纹路应与钢板受力方向垂直,其后用棉丝沾丙酮擦拭干净。
钢板打磨除锈后效果图如下。
(3)混凝土基层表面处理对原混凝土构件的粘合面进行打磨,除去1-2mm厚表层,然后用无油压缩空气除去粉尘,或清水冲洗干净,待完全干燥后用脱脂棉沾丙酮擦拭表面即可。
(4)螺栓按图示位置钻孔,植入图示规格的锚栓,带完全固化后进行钢板预贴。
(5)胶粘剂配制使用前应进行现场质量检验,合格后方能使用。
按产品使用说明书规定配制。
取洁净容器(塑料或金属盆,不得有油污、水、杂质)和称重器按产品说明书配合比混合。
(6)涂胶和粘贴1)用小铲刀将配制好的结构胶均匀涂抹在钢材清理面和混凝土清理面上,抹胶厚度1~3㎜,中间厚、边缘薄。
将钢材粘贴到混凝土表面,粘贴到位后,立即用夹具或支撑固定,并逐步加压,使胶从钢材边缘挤出,同时要不断清理挤出的胶。
2)带螺栓的粘钢加固:用小铲刀将配制好的结构胶均匀涂抹在钢材清理面和混凝土清理面上,抹胶厚度1~3㎜,中间厚、边缘薄。
在钢材上按照螺栓的位置打孔,将钢材上的孔与锚栓对准粘贴到位后,立即上紧螺栓,紧固螺栓时要求顺着同一方向逐个拧紧,使胶从钢材边缘挤出,同时要不断清理挤出的胶。

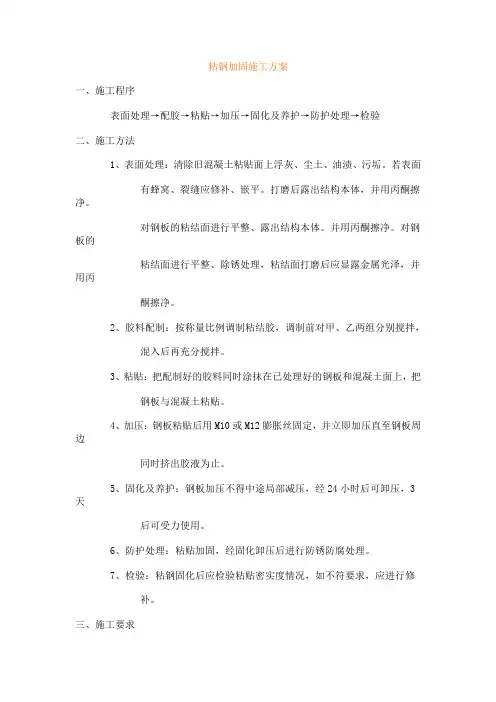

粘钢加固施工方案

粘钢加固施工方案一、施工程序表面处理→配胶→粘贴→加压→固化及养护→防护处理→检验二、施工方法1、表面处理:清除旧混凝土粘贴面上浮灰、尘土、油渍、污垢。
若表面有蜂窝、裂缝应修补、嵌平。
打磨后露出结构本体,并用丙酮擦净。
对钢板的粘结面进行平整、露出结构本体。
并用丙酮擦净。
对钢板的粘结面进行平整、除锈处理,粘结面打磨后应显露金属光泽,并用丙酮擦净。
2、胶料配制:按称量比例调制粘结胶,调制前对甲、乙两组分别搅拌,混入后再充分搅拌。
3、粘贴:把配制好的胶料同时涂抹在已处理好的钢板和混凝土面上,把钢板与混凝土粘贴。
4、加压:钢板粘贴后用M10或M12膨胀丝固定,并立即加压直至钢板周边同时挤出胶液为止。
5、固化及养护:钢板加压不得中途局部减压,经24小时后可卸压,3天后可受力使用。
6、防护处理:粘贴加固,经固化卸压后进行防锈防腐处理。
7、检验:粘钢固化后应检验粘贴密实度情况,如不符要求,应进行修补。
三、施工要求1、表面处理:混凝土表面清理后应露出结构本体、擦净,钢板打磨处理后,应露出金属光泽,表面处理不得沾上渍水、油渍和灰尘。
2、配胶:胶料应严格按比例称量配比,充分搅拌不得有沉淀色差,容器内应清洁,不应有灰尘、水分和油渍混入。
3、粘贴:配制后的胶料应立即使用。
涂抹胶料时,水平粘贴应中间厚边缘薄,竖向粘贴宜上厚下薄,应无漏抹。
4、加压:粘贴钢板后用M10或M12膨胀丝固定,并立即加压,加压应均匀缓慢,一经加压不得中途减压。
5、固化及养护:粘贴钢板后,常温下24小时可卸载。
6、防护处理:经检验合格,应进行抹灰。
7、检验:粘贴钢板固化后,应进行密实度检验,可用小锤轻击钢板,从音响确定有效粘贴面积,密实度应达到有关规定。
四、工程质量检验1、使用的钢板应符合有关规范要求,并提供产品质保书。
2、使用的结构胶应符合基本性能要求,并提供产品质保书。
结构胶技术要求:抗剪>18N/mm2,抗拉>20N/mm2。
3、粘贴钢板当有效粘结面积少于90%,则粘结无效,应剥下重新粘贴。
粘贴钢板加固施工方案(3篇)

第1篇一、工程概况本工程位于我国某城市,为既有建筑结构加固工程。
该建筑为多层住宅楼,始建于上世纪八十年代,结构形式为钢筋混凝土框架结构。
由于年代久远,部分构件存在老化、损伤等问题,影响了建筑的使用功能和安全性。
为提高建筑的安全性,延长其使用寿命,决定对该建筑进行粘贴钢板加固处理。
二、加固目的1. 提高建筑结构的承载能力,确保结构安全。
2. 改善建筑的使用功能,消除安全隐患。
3. 延长建筑的使用寿命。
三、加固范围1. 框架梁、柱、剪力墙等主要承重构件。
2. 楼板、屋面等次要承重构件。
四、加固方法采用粘贴钢板加固法,即在结构构件表面粘贴一层或多层钢板,通过粘结剂将钢板与构件粘结在一起,形成一个新的复合构件,从而提高其承载能力。
五、施工准备1. 施工图纸及技术资料:包括结构设计图纸、加固设计图纸、施工图纸、施工方案等。
2. 施工材料:钢板、粘结剂、切割机、打磨机、喷漆设备等。
3. 施工设备:升降机、吊车、电焊机、水平仪、垂直仪等。
4. 人员配备:施工队伍、技术管理人员、质量检验人员等。
六、施工步骤1. 施工现场准备(1)清理施工面:对加固构件表面进行清理,去除污垢、油渍、锈蚀等。
(2)放线定位:根据设计图纸,确定加固部位的位置和尺寸。
(3)搭设脚手架:根据施工高度和宽度,搭设脚手架,确保施工安全。
2. 钢板加工(1)根据设计图纸,切割出所需尺寸的钢板。
(2)对钢板进行打磨,去除毛刺、锈蚀等。
(3)对钢板进行喷漆,防止锈蚀。
3. 粘结剂施工(1)对构件表面进行打磨,确保表面平整。
(2)按照粘结剂说明书,配制粘结剂。
(3)将粘结剂均匀涂抹在构件表面。
(4)将钢板贴附在构件表面,并用橡胶锤轻轻敲打,确保钢板与构件粘结牢固。
4. 固化养护(1)根据粘结剂说明书,控制固化时间。
(2)固化期间,注意保持施工环境温度和湿度。
(3)固化后,对加固部位进行检查,确保粘结质量。
5. 后续处理(1)对加固部位进行打磨,确保表面平整。
粘钢加固施工方案

第六章、粘钢加固施工方案一、粘钢加固施说明:按照结施1和结施5可知,剪力墙新开洞口粘钢加固采用的是三面包钢并焊接组装成整体后,采用灌胶法粘钢加固;而楼板开洞粘钢加固采用的是双面粘贴粘钢加固法。
因此虽均为粘钢加固法,但采用的施工工艺有所区别,采用的结构胶物理状态也不尽相同,现分别述叙如下。
二、灌胶粘钢加固施工工艺流程:三、粘贴钢板加固施工工艺流程:四、粘钢材料要求:1、钢件: Q345、δ=4,δ=6,L125×10;2、焊条:E403、Ø4.0;3、结构胶:符合《混凝土结构加固技术规范》对结构胶的性能要求,并有国家检测部门出具的材质报告单,附有产品合格证。
五、粘钢加固施工要点:(一)、双面粘钢法加固施工工艺1、脚手架搭设:采用扣件式钢管脚手架,对需粘钢部位搭设施工脚手架,并根据施工需要高度做适当调整,确保粘钢施工操作安全、方便。
2、定位放线:对需要粘钢加固位置弹出位置线,并经甲方、监理方核定,确保粘钢位置准确无误。
3、混凝土粘贴处理:对混凝土粘贴面用角磨机打磨,去掉表面油污、浮浆层、老化层等,保证结合面坚固、洁净。
再用棉纱、毛刷蘸丙酮擦洗表面,直到表面干净无尘土。
4、刚件下料:按照设计图纸要求及现场情况,准确用等离子切割机下料,尺寸偏差在3㎜以内,并清理干净钢件边缘上的割疤、熔渣。
5、钢材粘结面处理:用角磨机将钢材粘结表面打磨除锈,直到露出金属光泽。
然后用棉纱、毛刷蘸丙酮擦洗钢材表面,使其无尘土、油泥和其它杂质。
6、楼板、墙体打通孔:在双面粘钢加固轮廓线范围内人工剔凿出原墙或板结构钢筋,避开钢筋位置确定通透栓孔位置。
然后用水钻(电锤)在墙或板上定出的位置进行钻孔,孔深穿透。
7、粘钢部件打孔:按设计要求及现场情况,对有锚固要求的钢件进行打孔,打孔孔距交错300,但孔位必须以砼墙或楼板上实际成孔孔位确定,孔交错排列,保证钻孔孔位的准确。
8、钢件组装:将下好的钢件按照图纸及现场情况进行组装。
粘贴钢板加固施工方案

粘贴钢板加固施工方案第1篇粘贴钢板加固施工方案一、工程概况1.1 工程背景针对现有建筑物结构存在的安全隐患,根据相关规范要求,为确保建筑物安全可靠,延长使用寿命,提高结构承载能力,经研究决定采用粘贴钢板加固方法对建筑物进行加固处理。
1.2 加固目标本次加固工程的主要目标是提高建筑物的结构安全性、可靠性和耐久性,满足现行规范要求,确保在正常使用条件下无安全隐患。
二、加固材料及施工工艺2.1 加固材料采用高性能粘钢胶作为粘结材料,钢板材质应符合国家相关标准规定,且具有出厂合格证及检测报告。
2.2 施工工艺施工工艺主要包括:基层处理、钢板下料、粘结面处理、粘贴钢板、固定及养护。
三、施工步骤及要求3.1 基层处理1. 清除基层表面的油污、浮尘、松动混凝土等杂物,并对基层进行打磨、清理;2. 检查基层是否存在裂缝、缺陷等问题,应进行修补处理;3. 基层处理完毕后,应保持干燥、清洁。
3.2 钢板下料根据设计图纸,对钢板进行下料,确保钢板的尺寸、形状符合要求。
3.3 粘结面处理1. 对钢板粘结面进行打磨、除锈、清洗干净;2. 对基层进行打毛处理,增加粘结面积;3. 按照粘钢胶使用说明书进行配胶,均匀涂抹在钢板和基层上。
3.4 粘贴钢板1. 将钢板粘贴到基层上,采用专用工具进行压实,确保粘结紧密;2. 钢板粘贴过程中,应保证粘结胶层厚度均匀;3. 钢板粘贴完成后,应及时进行固定。
3.5 固定及养护1. 采用临时支撑或紧固件对粘贴的钢板进行固定;2. 按照粘钢胶的养护要求,进行养护,确保粘结强度达到设计要求;3. 养护期间,应避免外力冲击和振动。
四、质量保证措施1. 严格把控原材料质量,确保原材料符合国家标准;2. 施工过程中,应严格按照设计要求和施工规范进行操作;3. 加强施工过程质量控制,对关键工序进行监督检查;4. 施工完成后,应进行质量验收,确保加固效果达到设计要求。
五、安全文明施工1. 施工现场应设立安全警示标志,加强现场安全防护;2. 施工人员应穿戴齐全的安全防护用品,严格遵守安全操作规程;3. 加强现场环境保护,控制施工噪音、粉尘等污染;4. 做好施工材料、工具的归档、保管工作。
粘钢加固施工方案

粘钢加固施工方案4.1工程概况本工程的粘钢加固为柱面及钢梁连接处处粘钢加固,采用化学锚栓固定。
4.2选用材料及性能指标本工程选用满足《混凝土结构加固设计规范》要求的高性能结构灌浆料。
高性能结构灌浆料,主要应用于混凝土结构部件细微裂缝等的修复.耐久性补强.工艺缝隙的灌注粘接.填充密封和角钢包梁中钢材与混凝土之间的灌注粘接等。
本灌浆料的特点:1.机械强度高,粘接拉伸强度和剪切强度远大于C50混凝土或砂浆。
2.可灌性好,可自然渗透或灌散到0.2㎜以上的缝隙中去。
3.适用范围广,即可注缝粘接,也可用于混凝土表面密封防腐.防渗等。
4.使用方便,可以和压力注浆机械.注射器.胶囊等配合使用。
4.3施工流程1)基层处理先凿除原结构混凝土面层,然后用钢丝刷将表面松散浮渣刷去并用吹风机吹去表面灰尘,如原结构凹凸不平和掉块,应用聚合物砂浆或细石混凝土进行修补,保证处理后的贴合面符合规范及设计要求并满足混凝土面平整度小于3mm。
如表面湿度较大,除上述要求外,尚须进行人工干燥处理。
2)钢下料本工程梁粘钢加固采用钢板,下料前应对钢进行划线,要求长度和宽度误差不超过5mm,对角线相对差不超过5mm,对应边相对不超过5mm。
钢加工后坡口尺寸的极限偏差不得超过规范或设计要求。
切割前钢材切割区的铁锈.污物应清理干净,切割后断口边缘熔瘤.飞溅物应清除。
角钢加工后的尺寸偏差,不得超过规范或设计要求。
用角磨机打磨.直至露出金属光泽。
打磨粗糙度越大越好,打磨纹路与受力方向垂直,粘贴前用棉纱沾丙酮擦拭干净。
在钢上按照设计要求进行钻孔。
3)钢安装及焊接1.在混凝土上根据设计要求进行钻孔。
2.首先把竖向的钢贴到混凝土梁上,上下分别用两个膨胀螺栓进行固定。
3.检查如果没有问题就进行植螺栓固定钢。
4.把已加工好的钢条根据设计图纸的间距要求焊接在角钢上5.焊接工艺及施工a.根据现场焊接作业的条件,所有现场焊接采用手工电弧焊,焊接电源选用42KVA交流电焊机,配备100m电焊把线,电焊机集中设置,有利于安全保护并可设专人集中负责,按各电焊工的焊接部位.工艺要求及各人习惯调节焊接电源。
粘钢加固施工技术方案

粘钢加固施工技术方案5.4粘钢加固1、施工机具准备:钢板切割机、台钻、角磨机、电锤、电焊机、吹风机、胶桶、开刀等。
2、材料准备:钢板、锚栓、粘钢胶、棉纱、砂轮片等。
3、现场准备:障碍物已拆除;脚手架已搭设完毕;电源已引至施工现场。
4、技术准备:施工人员已完成技术及安全交底。
5、资料准备:所用材料经验收合格并经过工程师签字确认。
6、施工工艺流程混凝土构件钻孔清理合格不合格钢板加工、钻孔混凝土构件表面打磨清理钢板打磨清理基层及钢板验收加固构件卸载拆除卸荷支撑、验收粘钢胶固化钢板表面处钢板安装、固定、加压7、施工方法7.1. 首先确认加固构件钢筋的位置,并做好标记;在混凝土构件表面弹出粘钢控制线,依据控制线在钢筋间隙内用冲击钻打孔,并用高压空气清理孔内粉尘。
7.2. 清理构件表面的凸出部分,打磨构件表面,打磨程度以露出骨料为宜,构件棱角打磨成弧状,弧度半径1.5㎝为宜;打磨完成后用高压空气清理表面粉尘。
对于新混凝土粘合面用毛刷清理,然后用棉纱擦拭即可粘贴。
7.3. 依据图纸并结合现场实际尺寸裁剪加工钢板,对照混凝土构件上的钻孔在钢板上钻孔;将加工好的钢板进行试安装,确认尺寸及钻孔位置合适后进行钢板打磨。
7.4. 为了让胶和钢板更好的粘结,钢板粘接表面用砂轮磨光机打磨粗糙,且粗糙纹路应与钢板受力方向垂直,钢板打磨应做到随用随打磨,因打磨好的面很容易被污染锈蚀。
7.5. 钢板及混凝土基层表面处理完成后报现场工程师进行隐蔽验收,验收合格可进行下道工序,验收不合格进行返工至合格。
7.6. 钢板粘贴前须对混凝土构件进行卸荷(如有荷载),卸荷标准以构件现有荷载为准;卸荷方式:1、将现有荷载移除;2、用支撑分散现有荷载。
7.7. 用无油污及杂物的容器(铁容器为好)进行配制粘钢胶,按照产品说明比例进行配置并搅拌均匀。
将配制好的胶涂敷在钢板的表面,涂抹时从中间向两边进行,防止胶内夹气;涂胶厚度为2-5毫米。
7.8. 将抹好胶的钢板迅速安装就位,并用锚栓固定,拧紧锚栓给钢板施压,观察胶层厚度及胶的挤出情况,保证胶层厚度以1-3毫米为宜。
粘钢加固施工方案

粘钢加固施工方案第1篇粘钢加固施工方案一、工程概况(一)项目名称本项目为XXX建筑粘钢加固工程。
(二)工程地点位于XX市XX区XX路XX号。
(三)建筑概况该建筑为钢筋混凝土框架结构,地上XX层,地下XX层,总建筑面积XXXX 平方米。
(四)加固部位及原因对部分梁、柱及楼板进行粘钢加固,原因为结构验算不满足现行规范要求,确保结构安全及延长使用寿命。
二、设计原则及依据(一)设计原则1. 确保结构安全,提高结构耐久性;2. 符合国家及地方相关规范、标准和规定;3. 尽量减少对原结构的影响,降低施工难度;4. 考虑施工期间建筑物正常使用及环境保护。
(二)设计依据1. 《建筑结构荷载规范》(GB 50009-2012);2. 《建筑抗震设计规范》(GB 50011-2010);3. 《混凝土结构设计规范》(GB 50010-2010);4. 《建筑粘钢加固技术规程》(JGJ/T 145-2013);5. 业主提供的相关资料及要求。
三、施工材料及设备(一)施工材料1. 粘钢用结构胶:符合《建筑粘钢加固技术规程》的要求;2. 钢板:符合《碳素结构钢》(GB/T 700-2006)的要求;3. 砂纸、磨光机、清洗剂等辅助材料。
(二)施工设备1. 砂纸、磨光机、钢丝刷等表面处理设备;2. 混合搅拌器、压力注胶泵等粘钢用结构胶施工设备;3. 千斤顶、拉力计等检测设备;4. 其他辅助施工设备。
四、施工工艺(一)施工准备1. 对原结构进行检测,明确加固范围及部位;2. 编制施工组织设计,确定施工方案;3. 准备施工材料及设备,并对施工人员进行技术培训;4. 对原结构进行清理,去除油污、浮尘等。
(二)表面处理1. 采用砂纸、磨光机等设备对加固部位进行打磨,去除氧化层;2. 采用钢丝刷等工具对打磨后的表面进行清洁;3. 检查表面处理质量,确保符合施工要求。
(三)粘钢施工1. 根据设计图纸裁剪钢板,并进行除锈、清洗;2. 在钢板和混凝土表面均匀涂抹粘钢用结构胶;3. 将钢板粘贴到混凝土表面,采用专用工具固定;4. 在规定时间内完成粘钢施工,并进行养护。
粘贴钢板加固施工方案

粘贴钢板加固施工方案1. 引言粘贴钢板加固是一种常用的结构加固方法,通过在混凝土结构表面粘贴钢板,以增加结构的承载能力和抗震性能。
本文将介绍粘贴钢板加固的施工方案,包括施工材料、施工工序和施工注意事项等。
2. 施工材料在进行粘贴钢板加固施工前,需要准备以下材料:•粘结剂:常用的粘结剂有环氧树脂和聚合物修补材料等,选择合适的粘结剂要考虑钢板和混凝土的粘结强度要求以及施工条件等因素。
•钢板:钢板的材质可以选择碳钢、不锈钢等,应根据实际工程要求来选择合适的钢板厚度和尺寸。
•表面处理材料:在施工前需要对混凝土结构表面进行处理,以提高粘结性能。
常用的表面处理材料有清洁剂、酸洗剂、离型剂等。
•工具:常用的施工工具有刷子、滚筒、刮刀、胶刮等。
3. 施工工序具体的施工步骤如下:3.1 表面处理1.清洁混凝土结构表面,去除灰尘、污垢和松散物。
2.使用酸洗剂处理混凝土表面,以去除油污和氧化物,同时增加混凝土表面的粗糙度。
3.冲洗混凝土表面,确保酸洗剂彻底被冲洗掉。
4.在施工前,需要对混凝土表面施加离型剂,以便后续施工时容易剥离。
3.2 粘结剂涂覆1.按照粘结剂的使用说明,将粘结剂与固化剂按照一定比例混合均匀。
2.使用刷子或滚筒将混合好的粘结剂涂覆在钢板上。
3.将涂覆好粘结剂的钢板粘贴在混凝土结构表面上,用力压实,以确保粘结剂与混凝土表面充分接触。
3.3 确定钢板位置和间距1.根据设计图纸要求,确定钢板的位置和间距,并进行标注。
2.使用胶刮将一定厚度的粘结剂均匀涂覆在钢板和混凝土表面之间,以填充空隙。
3.粘贴下一块钢板时,要注意保持钢板间距一致,并使用合适的工具进行调整,确保钢板的平整度和垂直度。
3.4 后续处理1.在钢板粘贴结束后,需要对施工面进行保护,可以使用保护剂进行处理。
2.根据施工要求和工程性质,可能需要对钢板进行喷涂防腐、防水等处理。
4. 施工注意事项在进行粘贴钢板加固施工时,需要注意以下事项:•施工人员应按照相关要求进行安全防护工作,包括佩戴安全帽、防护眼镜、安全手套等。
粘钢板加固施工方案

粘钢板加固施工方案1. 引言粘钢板加固是一种常见的结构加固方法,通过使用粘结剂将钢板黏贴在结构表面,增加结构的强度和稳定性。
本文档将介绍粘钢板加固施工方案。
2. 施工材料和工具在进行粘钢板加固施工前,我们需要准备以下材料和工具:•粘结剂:选择适合结构的高性能结构胶或环氧树脂胶。
•钢板:选择适宜厚度和尺寸的钢板,通常采用碳钢或不锈钢材质。
•表面处理剂:用于清洁和处理结构表面,确保黏结效果。
•清洁工具:如刷子、刮刀等清洁工具,用于清理结构表面。
•彩色标记笔:用于标记施工区域。
•个人防护装备:包括手套、护目镜等个人防护装备。
•电动工具:如电钻、电锯等。
3. 施工准备在进行粘钢板加固施工前,我们需要进行以下准备工作:3.1 结构检查在施工前,需要对待加固的结构进行仔细检查,确保结构没有明显的损坏或裂缝,以保证加固效果和施工安全。
3.2 表面处理在进行粘钢板加固前,需要将结构表面进行清洁和处理。
首先,使用清洁工具彻底清除结构表面的灰尘、污垢和油脂。
然后,使用表面处理剂对结构表面进行处理,以提高粘结效果。
在进行粘钢板加固前,需要对钢板进行准备。
首先,根据结构尺寸和形状,将钢板剪切成适当的尺寸。
然后,对钢板表面进行清洁,确保表面光滑和清洁,以提高粘结效果。
4. 施工步骤粘钢板加固的施工步骤如下:4.1 打标记使用彩色标记笔在结构上标记粘钢板的位置和尺寸。
这有助于保证施工的准确性和一致性。
4.2 涂胶将粘结剂均匀涂布在钢板和结构表面上。
注意,涂胶时要确保完全覆盖整个接触面,并保持一定的厚度。
将涂胶的钢板粘贴到结构表面上,按照标记的位置和尺寸进行对齐。
在粘贴过程中,可以使用适当的工具和辅助材料,如压块、压力机等,帮助确保钢板与结构紧密粘合。
4.4 完成固化根据粘结剂的固化时间和工作环境条件,等待涂胶固化。
期间,需要避免外力振动或其他不必要的干扰。
4.5 粗加工和涂漆在涂胶固化后,对粘钢板进行粗加工,如修剪边缘,并进行结构表面的涂漆,以防止腐蚀和提高美观度。
粘贴钢板加固方案工程

粘贴钢板加固方案工程一、设计原则1、粘贴钢板加固原则(1)以加固效果为主要目标,实现结构的整体性和完整性。
(2)尽量减小对原有结构的影响,使结构在施工过程中保持原有的使用功能。
(3)合理选用粘结材料和钢板,确保材料的粘结性和可靠性。
(4)结构形式的确定要考虑到整体主体结构和附加结构的一体化。
2、粘贴钢板加固设计的方法(1)根据加固对象的不同,粘贴钢板加固设计方法有不同的适用范围。
例如,对于轴力构件,可以采用区域加固和全面加固两种方案。
(2)在确定粘贴钢板加固设计方法时,需要结合实际工程情况进行综合考虑,包括结构类型、受力特点、加固效果等。
3、粘贴钢板加固设计要注意的问题(1)在进行粘贴钢板加固设计时,需要充分考虑结构的受力特点,避免因加固设计不当导致结构受力不均、承载能力下降等问题。
(2)粘贴钢板加固设计需要考虑周边环境的影响,包括温度、湿度、震动等因素对结构加固效果的影响。
二、施工工艺1、粘贴钢板加固的施工准备工作(1)根据设计要求,选择合适的粘结材料和钢板,准备施工所需的工具和设备。
(2)清理加固表面,确保粘结表面平整、干净,无油污、灰尘等杂物。
2、粘贴钢板加固的施工工艺(1)粘结材料的预处理:根据粘接材料的要求,对粘结钢板和加固表面进行预处理,如涂刷底漆、混合胶水等。
(2)粘贴钢板的定位:根据设计要求,粘贴钢板进行定位,逐步进行粘贴施工。
(3)粘贴钢板的固定:粘贴钢板完成后,采用适当的方法进行固定,以保证加固效果。
(4)施工过程中的质量控制:在施工过程中,要加强对每个施工环节的质量控制,确保加固施工质量。
3、粘贴钢板加固的施工注意事项(1)在进行粘贴钢板加固施工时,要严格按照设计要求进行施工,并及时处理加固施工过程中出现的相关问题。
(2)施工过程中要注意施工作业环境的清洁和安全,加强现场管理,确保施工作业的顺利进行。
三、质量控制1、材料质量控制(1)严格按照设计要求选用合格的粘结材料和钢板,并对材料的质量进行抽查检验。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
粘钢加固工程
施
工
方
案
浙江大金钢构有限公司
第一章工程概况及编制依据
1、该工程为上海华为曼卡1#楼室内三楼地面、梁面和四楼地面、梁面板加固,加固设计采用粘贴钢板加固法;计划投入一个施工班组(6人),计划施工工期为15天
2、设计施工图纸;
3、相关的行业规范或屮方的特殊要求;
4、施丄图纸中所指定采用的有关规范、规定和标准以及地方的施工技术规程和验收规范及相应的标准图集;
5、《建筑抗震加固技术规程》(JGJlI6-2009);
6、《建筑施工安全检查评定标准》:(JGJS-90):
7、《建筑结构加固工程施工质量验收规范》(GB50550-2010):
第二章质量目标、安全目标、工期目标
为保证工程顺利进行,如期交付使用,我公司将本着“做一项工程,树一方信誉,保一方市场,铸造精品工程”的质量方针,选派技术素质高,管理科学的优秀项Ll经理部组织施工。
采用先进的施匸设备和良好的施工技术,优化施工方案。
严格按照国家技术规程组织施工,配备充足的机械设备,抽调纪律严明,技术一流的作业班组,全面提高企业的工作质量和工作效率,确保工期和工程质量。
第三章粘钢施工方法工艺
施工准备-…搭设排架…-界面处理…-钢材规格制作-…钢材除锈…-钢板粘贴…-化学锚栓或膨胀螺栓固定加压-…底层钢板顶撑--保养固化
第四章施工方法
1、施工准备:
材料准备:按照施工图纸进行材料提量,合理编制材料进场讣划。
不能因为材料愿意影响施工进度。
人力准备:提前组织好足够的工人进行施工,要有后备工人的充足条件。
要考虑农忙季节的施匸人员准备。
技术准备:委派专业技术施工员驻现场进行技术支持,并做好巡视检查、自检、报验等工程技术丄作。
机械设备工具准备:每新进场一个丄地都要对原有机械设备II具进行检查维修保养,对于不能再使用的要进行更换,还要购置新工具以满足施工需求。
粘钢施工需要机械设备表
2、搭设排架
根据加固位置搭设施工排架,优先选用门式脚手架,备用钢管脚手架。
3、界面处理
1)>用角磨机打磨构件表面,除去结构面松散组织,保证粘接面坚实。
2)、用吹风机将柱表面浮尘吹净。
3)、用棉丝蘸丙酮擦拭打磨后的混凝土表面,确保柱表面清洁。
4、钢材规格制作
根据设计尺寸用切割机对钢材进行下料,并用台钻进行钻孔。
5、钢材除锈
1)、角磨机配砂轮片打磨钢板,打磨方向与受力方垂直,去除锈迹,要求钢板出现金属光泽、无锈迹、打磨粗糙度越大越好。
2)、打磨完毕后用棉丝睡丙酮擦拭两遍。
3)、山现场负责人检查,确认合格后报请监理或总包验收,合格后方可进行下一步工序。
6、钢板粘贴
1)配胶:
粘钢胶派专人配制,首先将甲、乙两组份胶分别搅拌均匀,桶上下部分无块状或沉淀现象。
严格按说明书要求的中:乙=3: 1的比例配置,将胶放在同一容器内搅拌,容器内严禁有水、油污等杂质,搅拌时,按同一方向搅拌,搅拌至无单组分存在, 并成粘稠状即可。
一次配胶不要过多,需随配随用。
2)用抹刀将配制好的结构胶同时抹在已清洗过的不平整混凝土表面和钢板粘接面,为使结构胶能充分浸润、渗透、扩散、粘附于结合面,宜先用少量胶于不平整混凝土表面来回刮抹数遍。
钢板上抹胶应中间厚边缘薄,然后将钢板套入预埋锚固螺栓定位。
7、化学锚栓或膨胀螺栓固定加压
钢板粘好后,用加强膨胀螺栓的方法给钢材适当加压,以使胶液刚从钢板边缝挤出为度。
8、底层钢板顶撑保养固化自检验收
钢板在顶板下侧加固时同时应加可拆除支撑,根据结构胶的性能,控制拆除支撑和受力使用时间。
对粘贴到位的构件做好标示工作。
提醒其他人员防止在结构胶固化时间内对粘贴钢材扰动。
结构胶固化后,拆除支撑架,用小铁锤检查是否有空鼓,不合要求的应拆除重做。
9、报验
自检合格后报中方或监理进行验收
10、防锈处理+
根据屮方要求,如屮方后期要进行封闭则不需要进行防锈漆喷涂,如屮方要求防锈漆喷涂可选用普通灰色防锈漆喷涂2便。
11、注意事项
①配制粘接剂的原料应密封贮存,远离火源,避免阳光直接照射。
②配制和使用粘接剂场所,必须保持通风良好。
③现场施工人员应采取一定的劳动保护措施。
(穿工作服、戴口罩和手套等)
④工作场所应配备必要的灭火器。
⑤施工机具、照明用电必须安全可靠。
⑥粘贴的钢板上不得施焊,否则会影响粘结胶的强度。
第五章施工过程中的质量保证措施
1、建立必要的质量管理制度,在每一工序实施前,项Ll部组织技术交底, 组织施工方案讨论。
2、每道工序施工前川I施工员按设讣图纸,规范、施工方案要求对施工班组进行交底,在操作过程中进行检查,发现问题及时解决•在每道工序完成后,进行丄序检查,验收。
3、控制过程:图纸会审一施工组织设计一开工准备一技术交底一测量定位一操作工艺一工序控制一质量评定〜施工小结。
4、全面履行工程合同,严格控制施工质量,听取建设意见。
5、施工过程中及时对各重要工序进行监督,及时分析研究;及时确定对策;使施工的各个环节处于有效控制,确保质量和安全
第六章安全文明保证措施
1、安全管理
牢固树立”安全为了生产,生产必须安全”的思想,落实各级安全责任制,落实三级安全教育,每天上岗进行安全讲话,每星期进行一次安全活动,每半月天进行一次工地自检,发现问题进行总结,及时整改,经常进行安全生产教育,做到从进场教育和岗位教育•未经教育不得上岗.对重点工序要结合具体工序特点,有针对地进行技术安全交
底和安全操作规范的教育•特殊工种要持证上岗.
2、施工现场用电管理
施工现场必须安全用电,严禁乱接乱拉.
施工现场用电箱,移动电具,必须符合用电安全规定.
施工现场照明灯具,金属外壳,金属支架应可靠接地.
所有用电设备应定期检查,验收,测试•
3、文明施工和防火措施
加强对员工安全教育,文明施丄教育•遵守屮方各项规章制度,统一着装。
施工现场材料,物品堆放整齐,每天完工施工场地保持清洁。
施工中与兄弟施工队伍要相互协调,团结友爱,禁止不文明行为发生。
认真做好防火管理工作,易燃物品(树脂漆、稀释剂等)隔离保管,配置灭火器材,不损坏和随意移动消防设施与设备,严格遵守动火有关规定。
高空作业必须挂好安全带。
严格执行移动脚手架作业规范。
浙江大金钢构有限公司上海曼卡装修加固工程项目部。
