钢板桩围堰施工方法
钢板桩围堰施工方案
附件三:钢板桩围堰施工方案一、钢板桩围堰施工方案1、钢板桩围堰施工流程钢板桩的施工主要考虑打设、挖土、支撑、地下结构施工、回填、支撑拆除及板桩的拔除。
施工流程:打入拉森钢板桩→抽水至钢板桩顶以下1米处→第一道加固围檩支撑→抽水至设计承台顶标高处→第二道加固围檩支撑→挖土至设计承台底以下0.5米→浇注0.5米厚封底砼→墩结构施工→拉森钢板桩拆除。
2、钢板桩吊运及堆放装卸钢板桩宜采用两点吊。
吊运时,每次起吊的钢板桩根数不宜过多,注意保护锁口免受损伤。
钢板桩应堆放在平坦而坚固的场地上,必要时对场地地基土进行压实处理。
在堆放时要注意:(1)堆放的顺序、位臵、方向和平面布臵等应考虑到以后的施工方便;(2)钢板桩要按型号、规格、长度、施工部位分别堆放,并在堆放处设臵标牌说明;(3)钢板桩应分别堆放,每层堆放数量一般不超过5根,各层间要垫枕木,垫木间距一般为3~4m,且上、下层垫木应在同一垂直线上,堆放的总高度不宜超过2m。
3、钢板桩的打拔(1)打桩围檩支架(导向架)的设臵。
为保证钢板桩沉桩的垂直度及施打板墙墙面的平整度,在钢板桩打入时应设臵打桩围檩支架,围檩支架由围檩及围檩桩组成。
围檩采用双面布臵形式,双面围檩之间的净距应比插入板桩宽度放大8~10mm。
下层围檩可设在离地面约500mm处。
围檩支架采用H型钢。
围檩与围檩桩之间用连接板焊接。
(2)钢板桩打设单桩打入法以一块或两块钢板为一组,从一角开始逐块插打,直至合拢。
①先用振动打桩机将钢板桩吊至插点处进行插桩,插桩时锁口要对准,每插入一块即套上桩帽,轻轻加以锤击;②在打桩过程中,为保证钢板桩的垂直度,用水平尺在两个方向加以控制;③为防止锁口中心线平面位移,在打桩进行方向的钢板桩锁口处设卡板,阻止板桩位移。
同时在围檩上预先算出每块板桩的位臵,以便随时检查校正;④开始打设的一、二块钢板桩的位臵和方向应确保精度,以便起到样板导向作用,故每打入1m测量一次,打至预定深度后应立即用钢筋或钢板与围檩支架焊接固定。
钢板桩围堰施工方案+围堰拆除方案
钢板桩围堰施工方案南汇区****基地市政配套工程2标段,咸塘港架设桥梁一座。
由于咸塘港通航,为确保航道安全畅通,根据现场实际情况,结合本工程特点,纬一路咸塘港桥拼桥施工时,河中墩将采用围堰成陆法,形成桩机作业平台并施工承台。
钢板桩围堰的主要施工方法:1、在打钢板桩前,要做好桥墩桩位线工作,并根据施工宽度确定需打设钢板桩的位置。
2、钢板桩的选用,根据各桥实情采用9M长30#C型槽形的钢板。
3、采用轨道式单动汽锤打桩机,搭设水上排架,作为打桩机操作面进行钢板桩施工。
4、在距桩中心线3m、1.5m处打设钢板桩,两钢板桩间1.5m范围内用草包围堰堵水(见钢板围堰施工图)。
5、打设的钢板桩应咬口紧密,板桩挺直。
严禁使用钢度差或已变形的钢板桩,打设时钢板桩应与地面垂直入土,并用定位夹板确保打设好的钢板桩为一直线。
6、用污水泵排放围堰内的河浜水,清理围堰内淤泥,运至指定的弃土场,河床底铺设一层厚40cm的砂砾隔离层,然后用素土分层填筑夯实,填筑标高考虑防汛要求,并与当地河道所及相关部门取得联系确定。
场地平整后即可做为桩机施工面。
7、桩基础及墩台盖梁施工完毕,应尽快将河道内的钢板桩及填料全部拔除清理干净,保持河道内的清洁。
8、河道中心航道宽≥8m,用泥浆泵清理航道中的淤泥,满足施工期间河道的正常通航。
钢板桩围堰施工的主要安全措施1、桩机组装、移位、拆卸落实专人统一指挥,严格按照施工要求进行操作。
桩机组装完毕,必须经有关人员实地检查、测试桩架、桩锤、动力机械、电缆等主要设备部件。
验收合格挂牌后,方可启动桩机施工。
2、打桩工指挥和机械操作工必须经过体格检查和专门培训,经考核合格后持证上岗。
3、施工前必须配备相应安全防护设施如临边作业设施、防淹溺设施、安全警标设施等。
4、要和当地航运部门联系,以求配合和确保来往船只安全。
围堰两端设岗,专人管理水上交通,引导过往船只。
堰顶有红灯等标志,避免船只碰撞。
5、施工过程中要加强对施工现场危险点的监护和定期检查。
钢板桩围堰施工
钢板桩围堰施工一、概述钢板桩围堰施工是一种非常常见的深基坑支撑结构,被广泛应用于建筑、市政等工程领域中。
它的优点在于施工方便,可重复使用,安装快速、稳定可靠等。
本文将介绍钢板桩围堰的施工流程以及常见问题的处理方法。
二、钢板桩围堰的施工流程1. 现场勘测与准备在进行任何一项土建工程前,现场勘测都是必不可少的一步。
在进行钢板桩围堰施工前,首先需要确认施工区域,根据设计方案和现场实际情况,确定桩身厚度、深度等参数,制定具体施工方案。
2. 开挖基坑在完成现场勘测后,开始进行基坑的开挖工作。
针对施工方案要求,根据不同的地质情况,并根据设计要求进行基坑的开挖。
3. 钢板桩的制作与预处理制作钢板桩前,要根据设计方案和现场要求预先处理好板料,包括砂光,喷涂油漆,以及表面防锈等处理。
在制作钢板桩时,注意保证加工精度,避免在工程中造成问题。
4. 钢板桩的安装在进行钢板桩的安装工作时,需要首先确定钢板桩的位置和高度。
根据实际情况和设计方案,采用钢板桩拼装机或人工对钢板桩逐步的安装。
在安装钢板桩时,需根据设计方案要求,控制钢板桩垂直度,控制钢板桩长度,在安装过程中还需注意钢板桩的连接和固定。
5. 钢板桩围堰的防水处理在完成钢板桩围堰的安装后,要进行防水处理,采用防水胶带或喷涂防水涂料等防水材料完成围堰的防水处理。
6. 安全检查在完成钢板桩围堰施工后,还需进行安全检查。
对钢板桩的高度、位置、稳定性等进行检查,发现任何问题及时处理。
三、常见问题的处理方法在钢板桩围堰的施工过程中,有一些常见的问题需要特别注意,在实际施工中,要对这些问题进行有效处理。
1. 施工现场环境的处理在钢板桩围堰施工时,需要保证施工现场的干燥,避免污水及泥土进入开挖基坑内部,影响施工。
可采用加固水泥等方式进行处理。
2. 钢板桩安装高度的控制在进行钢板桩的安装时,要根据设计方案要求,控制钢板桩的安装高度,避免安装过程中的误差,影响钢板桩围堰的安全性。
3. 钢板桩长度的控制在安装钢板桩时,要根据设计方案要求,控制钢板桩的长度,保证每一段的钢板桩能够有效连接,保证钢板桩围堰的整体稳固性。
钢板桩围堰施工作业指导书
钢板桩围堰施工作业指导书1.0编制目的明确钢板桩围堰施工作业的工艺流程、操作要点和相应的工艺标准,指导、规范钢板桩围堰施工。
2.0编制依据《公路桥涵施工技术规范》(JTG/T F50-2011)《公路工程质量检验评定标准》3.0适应范围适用公路桥梁砂类土、黏性土、碎石土和风化岩石等河床的深水中插入钢板桩修筑围堰的施工。
4.0工艺概述钢板桩强度大、防水性能好,打入土、砾、卵石层时透性能力强,适合水深10~30m的桥墩基础围堰。
5.0作业内容钢板桩围堰法桥基施工的主要作业内容有施工准备、钢板桩的组装、导梁的加工制造、导梁的定位、钢板桩的插打、围堰合拢、水下开挖与围堰封底、基底检查与处理等。
6.0施工机械及工艺材料6.1 钢板桩施工机具的选择⑴钢板桩施工机具的种类钢板桩的施工机具按照打入方式的不同分为以下几种:①冲击打入机械:自由落锤、蒸汽锤、空气锤,液压锤、柴油锤等;工平台,更主要的是作为钢板桩围堰的内部立体支撑,直接承受钢板桩传来的水压力和土压力,因此断面尺寸应能满足结构内力计算要求。
外导梁则只起导向作用。
简单的围笼可只设一层内导框,较大型的需设内外导框,导框有上下两层或多层。
内外导梁间距应比钢板桩有效厚度大8~lOcm,以利于钢板桩的插打。
7.0施工准备7.1钢板桩的整理新钢板桩验收时,应备有出厂合格证,机械性能和尺寸符合要求。
经整修或焊接后的钢板桩,应用同类型的钢板桩作锁口通过试验检查。
验收或整修后的钢板桩,应进行分类、编号、登记存放,锁口内不得积水。
7.2钢板桩锁口检查用一块长1.5~2.Om符合类型、规格的钢板桩做标准,将所有同类型的钢板桩做锁口通过检查。
检查用绞车或卷扬机拉动标准钢板桩平车,从桩头至桩尾进行。
7.3桩板检修凡钢板桩有弯曲、破损、锁口不合的均应整修,按具体情况分别用冷弯、热敲、焊补、铆补、割除或接长。
7.4桩板的接长板桩长度不够时,可用同类型的钢板桩等强度焊接。
焊接时先将接口对焊,再焊加围板,相邻板桩接长缝注意应错开。
钢板桩围堰施工方法

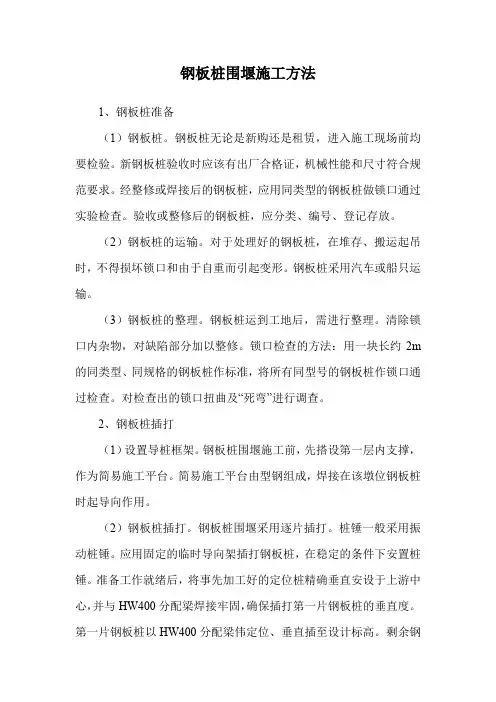

钢板桩围堰施工方法1、钢板桩准备(1)钢板桩。
钢板桩无论是新购还是租赁,进入施工现场前均要检验。
新钢板桩验收时应该有出厂合格证,机械性能和尺寸符合规范要求。
经整修或焊接后的钢板桩,应用同类型的钢板桩做锁口通过实验检查。
验收或整修后的钢板桩,应分类、编号、登记存放。
(2)钢板桩的运输。
对于处理好的钢板桩,在堆存、搬运起吊时,不得损坏锁口和由于自重而引起变形。
钢板桩采用汽车或船只运输。
(3)钢板桩的整理。
钢板桩运到工地后,需进行整理。
清除锁口内杂物,对缺陷部分加以整修。
锁口检查的方法:用一块长约2m 的同类型、同规格的钢板桩作标准,将所有同型号的钢板桩作锁口通过检查。
对检查出的锁口扭曲及“死弯”进行调查。
2、钢板桩插打(1)设置导桩框架。
钢板桩围堰施工前,先搭设第一层内支撑,作为简易施工平台。
简易施工平台由型钢组成,焊接在该墩位钢板桩时起导向作用。
(2)钢板桩插打。
钢板桩围堰采用逐片插打。
桩锤一般采用振动桩锤。
应用固定的临时导向架插打钢板桩,在稳定的条件下安置桩锤。
准备工作就绪后,将事先加工好的定位桩精确垂直安设于上游中心,并与HW400分配梁焊接牢固,确保插打第一片钢板桩的垂直度。
第一片钢板桩以HW400分配梁伟定位、垂直插至设计标高。
剩余钢板桩,则以已插好的钢板桩为基准,起吊后人工扶持插入钱一片钢板桩锁口,然后用振动锤振动下沉,紧靠HW400分配梁。
插打几片后,将已插好的钢板桩与HW400分配梁用钢板桩连接。
(3)钢板桩插打顺序。
一般宜插桩到全部合龙,然后再分段、分次打到标高。
(4)钢板桩围堰合龙。
合龙前的准备。
在即将合龙时,开始测量并计算出钢板桩底部的直线距离,再根据钢板桩的宽度,计算出所需钢板桩的片数。
钢板桩围堰在合龙时,两侧锁口不尽平行,两端相距在一定范围内时,采取异型钢板桩合龙即可。
钢板桩围堰完成后,将钢板桩与内导框之间的空隙逐个以硬木塞紧。
3、定位内支撑与围囹制作安装定位内支撑、围囹的加工制作安装,对钢板桩围堰的垂直插打及整体稳定起重要作用,必须准确稳固。
钢板桩围堰施工
钢板桩围堰施工1、钢板桩围堰设计1.1、钢板桩围堰结构围堰采用拉森IV钢板桩,钢板桩每根宽度40cm o钢板桩顶标高高出原地面30Cm,在原地面处设置一圈双拼40c工字钢作钢板桩围橡,并兼作钢板桩施工的导向框,顺桥向设置一道内支撑,四周设置角撑。
根据临近墩105#墩开挖基底地质,初步拟定钢板桩围堰内封底混凝土厚度0.1~0.3米,实际封底厚度根据现场地质条件具体确定。
由于钢板桩底位于砂层中,砂无粘聚力易松散,且钢板桩入土深度是按下端简支情况考虑,钢板桩时刻处于不稳定平衡状态,故基坑开挖完后,封底混凝土须及时施工,尽快利用其强度对钢板桩起一道支撑作用,增加钢板桩的稳定性。
承台结构尺寸为9.8χ7m,为满足承台开挖及模板安装施工工作面要求,结合单根钢板桩宽度,钢板桩围堰和承台之间长边每侧留 1.1米的施工工作面距离,承台钢板桩围堰的平面尺寸为:12x9.2m(一个承台需要106根钢板桩)。
103#墩系梁,桩基直径1.8米,桩中心间距8.2米,考虑系梁施工工作面,系梁钢板桩围堰的平面尺寸为12χ4m(一个系梁80根钢板桩)。
1.2、钢板桩围堰结构受力验算由于承台、系梁基坑开挖深度较大,故在钢板桩顶下30cm处设置一道围橡做内支撑,钢板桩下端打入砂层中,按简支考虑。
设钢板桩的入土深度为t,其最不利工况为基坑开挖完成且封底混凝土浇筑前基坑开挖后,钢板桩受土压力作用,发生挠曲变形,上下两个支撑点。
、b均允许自由转动,基坑内撑由于钢板桩向前挤压,故产生被动土压力Ep,基坑夕M则产生主动土压力EA o验算步骤省略。
1.3、钢板桩施工工艺1.3.1、施工准备(1)、主墩的钻孔桩完成后,移走钻机,拆除钻孔平台。
(2)、在桩基施工完成后,对围堰范围内原地面进行清理片岩除桩基筑岛施工时填筑的片石、砖渣等坚硬杂物,避免在钢板桩插打位置遇到障碍物。
(3)、支撑系统材料加工。
主墩承台围堰支撑系统材料包括双工40c工字钢。
(4)、在钢板桩堆放基地对钢板桩进行分类、整理,发现缺陷随时调整,选用同种型号的钢板桩,进行弯曲整形、修正、切割、焊接,整理出施工需要的型号(拉森IV号钢板桩)、规格(400×170×15.5mm)、数量(12mχ214根)的钢板桩。
钢板桩围堰施工方案
观澜河大桥钢板桩围堰施工方案一、工程概况本工程为翠幽路(观澜大道~五和大道)工程观澜河大桥工程,为满足日益增长的交通量需求和解决观澜街道东西向联系不畅的问题,需要新建桥梁连接观澜河两边道路,新建桥梁为双向四车道,两侧设置4.5米宽的人行道。
翠幽路道路等级为城市次干道。
新建桥梁修筑的起点桩号为K0+430.460,修筑的终点桩号为K0+593.340,桥梁全长162.88米。
桥梁段道路中心线平面上处于直线上,立面上处于纵坡为+0.3%和-0.4%的直线上,道路中心线与观澜河河道中心线成90°角正交。
观澜河桥为单幅桥设计,斜交角0°,全桥宽24.0m,从左向右依次为4.5m(栏杆、人行道)、7.5m(机动车道)、7.5m(机动车道)、4.5m(栏杆、人行道)。
跨径布置为: 5×31.2=156m。
新建桥梁修筑的起点桩号为K0+430.460,修筑的终点桩号为K0+593.340,桥梁全长162.88米。
(1)桥梁上部结构上部结构均采用31.2m预制预应力混凝土小箱梁结构,裸梁高度为1.6 m,每块预制边梁和中梁顶面宽2.85m和2.4 m,底面宽1.0 m。
全幅桥梁横桥向宽度范围内共布置8片预制小箱梁,预制小箱梁之间设置厚度为0.18 m的C50混凝土横向湿接缝。
桥梁结构按A类预应力混凝土构件设计,结构体系为桥面连续的简支梁桥。
(2)桥梁下部结构桥墩均采用桩柱式桥墩接盖梁形式,采用3根直径1.5m的单排钻孔灌注桩基础。
桥台为一字台,桩基为直径1.2m钻孔灌注桩。
桩基为嵌岩桩,持力层为中风化花岗岩。
二、工程地质条件根据钻探揭露、拟建道路沿线场地内各岩土层的原位测试数据及室内土工试验结果,对各岩土层工程地质特征评价如下:①1杂填土、①2素填土:松散~稍密状,稍湿~湿,以回填的黏性土为主,含砂,局部夹杂碎石、砖块、砼块等,孔隙比大,密实度及均匀性较差,工程力学性质差,未经处理不宜作为拟建道路路基持力层或下卧层。
钢板桩围堰施工方案
钢板桩围堰施工方案1. 简介钢板桩围堰是一种用于水工、土石方工程中的临时性水封措施。
它由一系列钢板桩沿堆填区边界或水体边界垂直装入地面形成,并使用连接件互相连接,以达到阻止水流进入工程区域的目的。
本文档将介绍钢板桩围堰施工的方案,包括施工前准备工作、施工步骤和施工技术要点。
2. 施工前准备工作在进行钢板桩围堰施工前,需要进行以下准备工作:2.1 土质条件勘察通过对工程区域的土质条件进行勘察,确定施工所需的钢板桩规格和数量,以确保围堰的稳定性和防水效果。
2.2 设计方案确定根据土质条件勘察结果和工程需求,确定钢板桩围堰的底部锚固方式、桩间距、桩长等设计参数,并编制相应的围堰施工方案。
2.3 材料采购根据设计方案确定所需的钢板桩和连接件规格,进行材料的采购,并检查材料的质量和数量是否满足要求。
2.4 施工人员培训为施工人员提供必要的培训,确保他们了解围堰施工的操作流程、安全注意事项,以及紧急情况下的处理方法。
3. 施工步骤钢板桩围堰的施工包括以下步骤:3.1 堆放钢板桩根据设计方案确定的桩间距和桩长,在围堰施工区域内逐个堆放钢板桩。
在堆放过程中要注意桩的垂直度和水平度,确保桩的稳定性。
3.2 连接钢板桩使用连接件将相邻的钢板桩连接起来,形成一个完整的围堰结构。
连接件的使用要符合设计要求,并保证牢固可靠。
在围堰内部挖掘出一条槽道,以便后续施工使用。
槽道的宽度和深度要根据设计要求进行调整,并保证其与围堰之间的连接处严密。
3.4 底部锚固根据设计要求,在围堰底部进行锚固处理,以增加整个围堰的稳定性。
锚固方式可以是混凝土浇注或其他材料的填充。
对挖掘的槽道进行加固处理,以确保其稳定性和防水效果。
加固方式可以使用钢筋混凝土、水泥砂浆等材料进行填充和覆盖。
3.6 围堰顶部处理对围堰顶部进行处理,以防止水流进入围堰。
处理方式可以使用胶带、胶水等材料进行封闭,确保围堰的防水效果。
4. 施工技术要点在进行钢板桩围堰施工时,需要注意以下技术要点:4.1 施工现场安全施工过程中要加强安全管理,确保人员在安全的环境下进行作业。
钢板桩围堰施工方法及处理措施
钢板桩围堰是由钢板桩组成的一种临时结构,用于围封深基坑、构筑物基础和河道等地方的施工。
本文将介绍钢板桩围堰的施工方法以及相关的处理措施。
一、钢板桩围堰施工方法:1. 基坑测量和设计:在开始施工之前,需要进行基坑的测量和设计,确定围堰的尺寸和布置。
2. 桩机施工:使用桩机在基坑的边缘或预定位置进行钢板桩的下桩施工。
桩机通过振动或打击的力量将钢板桩插入土壤中,直至达到设计要求的深度。
3. 连接钢板桩:在钢板桩下桩后,使用连接件将钢板桩连接在一起,形成一圈或一个闭合的围堰结构。
连接件可以是螺栓、钢板和焊接等。
4. 处理封闭部分:在围堰封闭部分,如桅杆和井筒位置,采用特殊处理方法,确保围堰的完整性和密封性。
常用的处理方法有注浆、透水预应力锚杆等。
5. 固定围堰:在完成围堰的搭建后,需要对其进行固定,以保证其不被外力破坏。
常用的固定方法有使用地锚、桩脚和附加支撑等。
二、钢板桩围堰的处理措施:1. 地基加固:在进行钢板桩围堰施工之前,需要对地基进行必要的加固处理,以提高地基的承载能力和稳定性。
2. 排水处理:在围堰施工过程中,可能会遇到地下水问题。
对于涉及到地下水位较高的情况,需要进行排水处理,将地下水位降至可接受范围。
3. 渗漏控制:钢板桩围堰具有一定的渗漏性,可能会发生渗水现象。
针对这一问题,可以通过注浆、挤密局部渗漏点等方式进行处理,确保围堰的密封性。
4. 环境保护:在进行钢板桩围堰施工时,需要注意环境保护问题。
采取必要的措施,防止土壤侵蚀、重金属污染等对环境的负面影响。
5. 施工监测:对钢板桩围堰施工过程进行监测,及时发现和处理存在的问题,确保工程质量和安全。
总结:钢板桩围堰施工方法及处理措施对于保证施工安全和工程质量至关重要。
在施工过程中,需要根据具体情况进行施工设计和监测,采取相应的措施处理封闭部分、固定围堰等问题,同时注意环境保护和施工安全。
通过科学的施工方法和合理的处理措施,可有效保证钢板桩围堰的施工质量和工程效益。
钢板桩围堰施工(共15张PPT)
(二) 钢板桩围堰施工工序 (四) 安全生产与环境保护
故障少,改变落距调整锤击力
二、钢板桩围堰施工工艺流程及工序 只适用于 直线段
(三) 作业组织 (5) 预留吊、拔桩用孔
如限于已有打桩机具,不适合上述条件时,可另配高压射水辅助沉桩 (5) 预留吊、拔桩用孔
(四) 安全生产与环境保护 (1)工程规模:打(拔)钢板桩的数量、尺寸、形状,尤其要考虑钢板桩的重量与长度;
1.钢板桩桩顶高程符合工艺设计要求。打钢板桩过程中, 当导向设备失效,钢板桩顶达到工艺设计高程时,平面 位置允许偏差:水中打桩为20cm,陆地打桩为 10cm;
2.经过整修或焊接的钢板桩应做锁口,并通过试验; 3.钢板桩接长时,应采用等强度钢板桩焊接接长,相邻钢
板桩接头上下错开2m以上; 4.钢板桩围堰宽度应根据水深、流速、土质和围堰长宽比
(2)振动打入机械:可用于打桩,也可用于拔桩,如振动打拔桩锤;
二、钢板桩围堰施工工艺流程及工序 适用于砂类土、黏性土、碎石土和风化土岩石等河床的深水中插入钢板桩修筑围堰的施工。 (二) 钢板桩围堰施工工序 同一围堰内,使用不同类型的钢板桩时,应将两种不同类型的 经过整修或焊接的钢板桩应做锁口,并通过试验; 钢板桩施工能否顺利进行,关键决定于施工机械的选择,选择需考虑一下几个因素: (二)钢板桩围堰施工工序 (4)作业环境:要满足噪声、振动等公害控制的要求。
钢板桩围堰施工
第一页,共15页。
钢板桩围堰施工
第二页,共15页。
钢板桩围堰施工
工艺概述
适用于砂类土、黏性土、碎石土和风化土岩石 等河床的深水中插入钢板桩修筑围堰的施工。 钢板桩强度大、防水性能好,打入土、砾、卵 石层时穿透性能力强,适合水深10~30m的桥 墩基础围堰。
钢板桩围堰施工方案
主墩承台钢板桩围堰施工方案一、概述珠江大桥东桥主墩承台,承台面低于平均潮位,承台底位于河床面以下,采用钢板桩围攻堰施工。
每个主墩有一个承台,承台尺寸为8.6m×6.7m×2.5m。
承台使用C30标号混凝土,分两次浇筑完成。
主筋为φ25钢筋,分两次安装完成。
承台模板一次安装到位。
模板采用小块组合钢模,以10cm方条为加劲梁,用水管或木尖支撑在钢围堰上。
工作平台采用门式支架,上端铺设10号槽钢,其上铺5cm木板,木板用马钉连成整片。
主墩承台在主墩桩基施工结束后开始进行施工。
材料转运利用装卸机、平板车、工作船、龙门吊和浮吊;人员上下班利用便桥;混凝土利用泵送。
二、三、1.简述一道在承台面上50cm×50cm1) 轴向力达200t,2)(123)4.注意事项1) 钢板桩围堰的防渗能力较好,但遇有锁口不密、个别桩入土不够及桩尖打卷的情况时,仍有渗漏、锁口不密的漏水可在抽水发现后以板条、棉絮、麻绒等在板桩内侧嵌塞,或在处侧抛洒锯屑堵塞。
堰脚漏水时,应观察研究打桩情况或由潜水工探索找出漏水位置,采用水下混凝土局部封底的办法防渗,以保证内撑受力均匀。
2) 内撑梁的加工及安装应严格控制精度,安装时测量组应配合定位各构件的平面位置,控制好各部位有关标时高程,防止意外。
3) 围堰抽水过程应检测钢板桩及内撑系统变形,变形过大应立即停止抽水,采取有效办法加固后再行施工。
四、钢板桩打入施工工艺1.简述珠江大桥东桥9/a~12/a(9/b~12/b)墩承台采用钢板桩围堰施工,钢板桩型号为FSPⅢ型,用振动锤打入强风化岩层中形成围堰后,在围堰内抽干水进行承台施工。
2。
工工艺流程图:3.场地准备门吊钢轨(龙门吊停放于围堰范围外)证龙门吊在围堰施工过程能正常使用。
平台准备好后,按施工图在桩基护筒上摆放架设内撑系统的工字钢,然后开始安装内撑系统。
先安装内撑系统的原因是因为内撑要作为钢板桩的导向装置。
内撑安装时,测量组须进行精确定位,保证各部件的安装精度(±1cm),考虑到工期的紧迫性,内撑系统应按图纸先行加工、预制成部件,运到平台拼装。
钢板桩围堰施工方案
钢板桩围堰施工方案一、编制依据《公路桥涵施工技术规范》(JTJ 041-2000)《公路工程质量检验评定标准》(JTGF80/1-2004)二、适用范围适用公路桥梁在砂类土、黏性土、碎石土和风化岩石等河床的深水中进行打入钢板桩修筑围堰的施工。
三、交底内容1、施工准备⑴应根据桥梁工程要求、河道水位要求、流速大小以及移动设备要求,做好钢板桩箱围堰的施工工艺设计。
⑵根据当地相关部门取得联系,做好通航、天气预报等工作。
⑶做好墩位基础的测量放样标志工作。
⑵机械、设备、材料及施工人员进场。
2、材料要求新钢板桩验收时,应备有出厂合格证,机械性能和尺寸符合要求。
经整修或焊接后的钢板桩,应用同类型的钢板桩作锁口通过试验检查。
验收或整修后的钢板桩,应进行分类、编号、登记存放,锁口内不得积水。
用一块长1.5~2.Om符合类型、规格的钢板桩做标准,将所有同类型的钢板桩做锁口通过检查。
检查用绞车或卷扬机拉动标准钢板桩平车,从桩头至桩尾进行。
凡钢板桩有弯曲、破损、锁口不合的均应整修,按具体情况分别用冷弯、热敲、焊补、铆补、割除或接长。
板桩长度不够时,可用同类型的钢板桩等强度焊接。
焊接时先对焊或将接口补焊合缝。
再焊加围板,相邻板桩接长缝注意应错开。
如需要有吊桩孔及拔桩孔时,应事先钻好孔,拔桩孔应焊加劲板,以免拔桩时拉裂。
3、工艺流程钢板桩围堰施工工艺流程如图3-1所示图3-1 钢板桩围堰施工工艺流程图4、施工工艺(1)围笼安装当水深较大时,常用围囹作为钢板桩的定位和支撑。
先在岸上或驳船上拼装围囹,运至墩位定位后,在围囹内插打定位桩。
把围囹固定在定位桩上,然后在围囹四周的导框内插打钢板桩。
安装围笼时,应进行测量定位,用一层导框做成的围笼,一般是先打定位桩,再在定位桩上挂装导框,导框可在岸边组成,浮运到位以缆索锚碇,在开始插打板桩后,逐步将导框转挂在已打好的板桩上,用有脚手桩的转盘式或旋转式桩架时,导框可挂装在外侧的脚手桩上。
用浮式转盘式或旋转式桩架时,一般用转动的桩架先打好定位桩再安装导框架时,一般用转动的桩架先打好定位桩再安导框。
钢板桩围堰施工方法
钢板桩围堰施工方法1、施工准备将钢板桩运到工地后,钢板桩在拼组前必须对其进行检查、丈量、分类、编号,同时对两侧锁口用一块同型号长2~3m的短桩作通过试验,以2~3人拉动通过为宜,或采用卷扬机拖拉。
锁口通不过或桩身有弯曲、扭曲、死弯等缺陷,采用冷弯,热敲(温度不超过800~1000℃),焊补、铆补、割除、接长等方法加以整修。
同时接头强度与其它断面相等,接长焊接时,用坚固夹具夹平,以免变形,在焊接时,先对焊,再焊接加固板,对新桩或接长桩、在桩端制作吊桩孔。
插打钢板桩之前须检查振动锤。
振动锤是打拔钢板桩的关键设备,在打拔前一定要进行专门的检查,确保线路畅通,功能正常。
且功率达到40KW以上,而夹板牙齿磨损不宜太多。
2、第一层支承设置在插打钢板桩前需设定位桩及定位横梁。
定位桩采用钢管桩,定位桩可利用水上施工平台四周的钢管。
定位横梁延承台外侧四周,距承台边沿1.5处布置,也是钢板桩围堰的第一层围菱支护,采用2I40工字钢。
定位横梁的位置须严格遵照设定的标高布置。
定位横梁安放在定位钢管四周侧,与钢管相连接,四角设两道2I30斜撑,斜撑与横梁呈45度夹角,采用焊接固结连接,然后安装纵向φ300内支承钢管,钢管支承两端头处加焊钢板作为支承面,直接支撑在定位横梁上,钢管与横梁连接设一定的加劲块。
3、插打钢板桩在第一层定位支承安装完成后即可进行插打钢板桩施工。
在插打过程中,加强测量工作,发现倾斜,及时调整,为保证插桩顺利合拢,要求桩身垂直,并且围堰周边的钢板数要均分,在整个钢板桩围堰施打过程中,开始时可插一根打一根,即将每一片钢板桩打到设计位置,到剩下最后一部分时,要先插后打,若合拢有误,用倒链或滑车组对拉,使之合拢。
合拢后,再逐根打到设计深度,在用倒链或滑车组对拉时不要过猛,以防止合拢段缝隙过大。
在整个钢板桩插打过程中必须保证合拢密实,以防漏水。
在施工过程中,钢板桩如需拼接时,两端钢板桩要对正,可先在一端上面焊接一块限位板然后将另一端缓缓放下并进行对焊,再焊接加强板。
钢板桩围堰施工工艺
钢板桩围堰施工工艺
一、施工准备
1. 材料准备:根据设计要求,选购符合国家标准的钢板桩,检查钢板桩的尺寸、形状、表面质量等,确保其符合要求。
2. 主要设备:准备挖掘机、吊车、打桩机、振动锤等施工设备,并保证设备性能良好。
3. 作业条件:了解施工现场的环境,包括地形、地质、水文等情况,做好施工方案和技术交底。
二、工艺流程
施工准备→钢板桩运输→钢板桩打桩→围堰合拢→抽水→基底处理→围堰拆除
三、施工工艺
1. 钢板桩运输:使用平板车将钢板桩运输至施工现场,注意保护钢板桩表面,避免运输过程中产生损伤。
2. 钢板桩打桩:采用挖掘机配合打桩机进行钢板桩打桩,根据设计要求确定桩位,保证桩身垂直,桩顶标高符合要求。
3. 围堰合拢:在钢板桩打桩完成后,进行围堰合拢,确保合拢严密,防止渗水。
4. 抽水:使用水泵进行抽水,降低围堰内水位,为基底处理创造条件。
5. 基底处理:在抽水完成后,对基底进行清理、整平,为后续施工做好准备。
6. 围堰拆除:在基底处理完成后,将围堰拆除,注意安全,避免对周围环境造成影响。
四、质量标准
1. 主控项目:
(1)钢板桩的尺寸、形状、表面质量应符合国家标准。
(2)桩位应准确,桩身垂直,桩顶标高符合要求。
(3)围堰合拢严密,无渗水现象。
(4)基底处理满足设计要求。
2. 一般项目:
(1)钢板桩运输过程中应保护好表面,避免产生损伤。
(2)打桩过程中,应保证桩身稳定,避免产生倾斜。
(3)抽水过程中,应确保水泵正常运行,降低围堰内水位。
(4)拆除围堰时,应遵守安全操作规程,避免对周围环境造成影响。
钢板桩围堰施工工艺
钢板桩围堰施工工艺一、概述钢板桩围堰,顾名思义是指在土方开挖过程中,使用钢板桩围成一个封闭的空间,并注浆、灌浆防止地下水和泥沙流入施工现场。
在地下宅基地、深基坑工程、隧道工程等各种场合,都有可能会使用钢板桩围堰工艺。
在施工中,钢板桩围堰主要用于稳定土壤结构或遮挡地下水。
此外,在施工的过程中还会进行其他工艺操作,如撤桩、回填等等。
本文将主要介绍钢板桩围堰的施工工艺流程及注意事项。
二、施工流程1. 现场勘测在施工前需要进行现场勘测,并根据实际状况,制订施工方案。
具体的勘测内容包括土体性质、水位、地下障碍物、天气状况等。
2. 长桩灰在施工之前,需要在地下钉入一定长度的长桩(其长度取决于需要的围堰深度),并根据深度设定灰线,灰线的作用就是保证施工过程中桩的挖掘深度。
3. 钢板桩的挖掘协调好施工队的工作,开始挖掘钢板桩。
在进行钢板桩挖掘的时候要注意不能盲目采取暴力方式挖,应该根据钢板桩的不同形状,采取分段挖掘、挖斜面等方法。
挖掘钢板桩时,要注意安全问题,防止孔壁塌方,伤及人员。
4. 钢板桩的定位待选定位点后,借助设备将钢板桩顺次安装,以围成一个封闭的空间。
钢板桩之间的间距应该根据实际情况进行测量,保证桩与桩之间的间隔均匀。
在安装钢板桩的过程中,要注意检查桩的可靠性,确保固定牢固。
5. 钢板桩的连接在施工过程中,需要根据需要围堰深度连接不同长度的钢板桩,多数情况下需要连接异型钢板桩才能满足需要。
连接方法根据钢板桩厂家的要求进行处理,一般来说应该采取全焊接连接,连接过程中应该保证钢板桩的位置稳定,不损坏环境和设备。
6. 环绕钢板桩检查排水孔在完成所有钢板桩的安装之后,需要对整个围堰进行环绕检查,并且在上下管口(高度参考灰线)进行开孔,注意开孔位置应该与挖掘方向垂直,并且不能损坏旁翅和耳边。
开孔后,应该排水并进行灌浆密封,收尾任务完成。
三、注意事项1. 环境保护施工的过程中,应该采取相应的措施,尽量保护环境,减少对周边地区的影响。
钢板桩围堰施工方法及处理措施
钢板桩围堰施工方法及处理措施一、钢板桩围堰结构尺寸的拟定(1)钢板桩围堰总体尺寸的拟定沉井基础,钢板桩围堰的大小根据沉井大小而定,沉井顶部要设置支承钢板桩的托盘,钢板桩围堰内径等于沉井外径。
当沉井顶面高程在河床面以下时,为了便于沉井下沉,不宜在沉井顶部设置伸臂托盘,此时钢板桩围堰的外径就要小于沉井外径。
支承钢板桩的托盘槽口外侧要设置钢带,钢带强度要满足围堰施工期间的内、外水头差产生的最大压力的要求,以防钢板桩围堰炸裂。
钢板桩围堰的高度根据施工期间的水位、沉井顶面高程、波浪高度、沉井可能会超下沉量等因素决定。
(2)钢环层数、层高和截面尺寸的拟定钢环层数根据钢板桩围堰的高度、钢板桩的抗弯强度以及钢环本身的强度而定.尽可能利用万能杆件,通常底层钢环离沉井约20m,钢环之间的间距为40m。
(3)钢板桩的处理其方法是:a、同一围堰的钢板桩只能用同样的锁口。
按设计尺寸计算出使用钢板桩的数量,以确保够用;b、剔除锁口破裂、扭曲、变形的钢板桩;c、剔除钢板桩表面因焊接钢板、钢筋留下的残渣瘤;d、在钢板桩锁口内涂抹黄油以减少插打时锁口间的摩擦和减少钢板桩围堰的渗漏。
(4)钢板桩导向装置的设置测量放样,设置定位桩。
根据定位桩安装导向框架。
(5)插打首片钢板桩为了确保插打位置准确,第一片钢板桩是插打的关键。
在导向架上设置一个限位框架,大小比钢板桩每边放大1cm,插打时钢板桩背紧靠导向架,边插打边将吊钩缓慢下放。
这时应在互相垂直的2个方向用经纬仪观测,以确保钢板桩插正、插直,然后以第1根钢板桩为基准,再向两边对称插打钢板桩。
(6)插打过程控制在插打过程中,钢板桩下端向上挤压,钢板桩锁口之间缝隙较大,上端总会向远离第一根钢板桩的方向倾斜。
因此,每打4根~ 5根钢板桩就要用垂球吊线,将钢板桩的倾斜度控制在1%以内,超过限定的倾斜度应纠偏(一次性纠偏不能太多,以免锁口卡住,影响下一片钢板桩的插打)。
当钢板桩偏移太大时,只能采用多次纠偏的方法逐步减小移量,若因土质太硬纠偏困难时,可采用走四滑轮组纠偏。
钢板桩围堰施工工艺
钢板桩围堰施工工艺
1、打桩定位轴线的设置 2、导向架 3、钢板桩安装 4、围囹及支撑的安装 5、钢板桩围堰封底
1、打桩定位轴线的设置
• 由于土方回填产生的土压力可能导致钢板桩前斜,因此在有些情 况下,打桩定位轴线应向陆地一侧偏移5~10cm。打桩定位轴线 确定后,可在现场设置打桩的起始点和终点,而定位轴线的观察 点设置在其延长线上。当打桩定位轴线设置在水上时,有必要安 装临时脚手架或看台用来观测。
屏风式打入法
4、围囹及支撑的安装
钢板桩围堰的形状应符合实际施工需要,一般有矩形,多边形及圆型,分单 层围堰与双层围堰。当钢板桩围堰内土方开挖或排水深度较大时,应随着土 方开挖或排水深度的增加逐层安装围囹和支撑。围囹多采用工字钢、槽钢或H 型钢,支撑多采用钢管。围囹和支撑的层数、间距、位置以及钢材的选用应 通过力学计算确定。
3、钢板桩安装
安装
因第一根桩为后续桩的基准桩,所以需要仔细安装,并用经纬仪等确定其正确的位置且没有倾 斜。钢板桩不应斜着拖拉,以免安装作业过程中节点发生扭转和损坏。 通常采用卡板来防止钢 板桩安装作业过程中的移动和转动。应确认钢板桩已打入土中一定深度而不倒塌。当钢板桩之 间的锁扣连接作业需要在高处完成时,应确保工人的安全。
钢板桩围堰施工方案
钢板桩围堰施工方案一、施工概述钢板桩围堰是一种使用钢板桩打入地面形成的临时围堰,用于挡水或控制土方侵蚀。
本文档将介绍钢板桩围堰的设计和施工方案。
二、设计要求钢板桩围堰的设计应满足以下要求:1.考虑地基条件及临近环境,确定围堰的高度和长度。
2.选择合适的钢板桩型号和长度,以满足围堰的结构强度需求。
3.保证围堰完全密闭,防止水流和土方渗透。
三、施工步骤钢板桩围堰的施工包括以下步骤:1.现场准备:清理施工区域,保证施工场地平整。
2.钢板桩的安装:根据设计要求,确定钢板桩的间距和位置。
使用专业设备将钢板桩一根根地打入地面。
3.钢板桩连接:将相邻钢板桩通过连接件连接在一起,保证围堰的完整性。
4.围堰顶部处理:在围堰顶部设置加固梁或设置挡土墙,以增加围堰的稳定性。
5.完善围堰:对围堰进行检查,确保围堰的完整性和稳定性。
6.施工区域清理:清理施工区域,并做好必要的环境保护工作。
四、工程施工安全措施在施工过程中,应注意以下安全事项:1.严格遵守工程安全操作规程,穿戴必要的个人防护装备。
2.安全设施的设置:设置指示牌、警示标志和安全警戒线,保障施工区的安全。
3.严禁施工人员在斜坡或钢板桩上行走,以防坠落事故。
4.在使用施工设备和机械时,要确保操作人员熟悉操作规程,确保设备的安全运行。
5.严禁在施工现场吸烟,以防火灾事故的发生。
6.对施工区域进行定期巡查,及时发现和排除安全隐患。
五、质量控制在钢板桩围堰施工过程中,应注意以下质量控制措施:1.严格按照设计要求选择和安装合适的钢板桩,确保其强度和稳定性。
2.对钢板桩进行质量检测,确保其符合相关标准和规范。
3.在钢板桩安装过程中,注意施工水平和垂直度的控制,保证围堰的平整与稳定。
4.对围堰的连接件进行质量检测,确保其连接紧固可靠。
5.对围堰的完整性进行检查,确保其达到设计要求并满足施工安全要求。
6.在施工过程中进行随时记录和拍照,以便后续质量验收和备案。
六、施工进度与维护钢板桩围堰施工的进度应根据工程量和实际情况合理安排。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
