工业管道低温中温高温的划分
高压-中压-低压管道的划分
风管系统按其系统的工作压力（P）划分为三个类别：P≤500Pa为低压系统500Pa＜P≤1500Pa为中压系统P＞1500 Pa为高压系统压力容器的压力等级和品种划分一、按压力容器的设计压力(P)分为低压、中压、高压、超高压四个压力等级，具体划分如下：1.低压(代号L)0.1MPa≤P＜1.6MPa2.中压(代号M)1.6MPa≤P＜10MPa3.高压(代号H)10MPa≤P＜100MPa4.超高压(代号U)P≥100MPa参考：压力容器安全技术监察规程压力管道”系指最高工作压力大于或等于0.1MPa 的气体、液化气体、蒸汽介质或可燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质，且公称直径大于25mm的管道。
工业金属压力管道按其安全等级划分为GC1、GC2、GC3 三级。
其中GC1 级安全等级最高；GC3 级安全等级最低。
4.1 符合下列条件之一的工业压力管道为GC1 级：4.1.1 输送GB5044 及HG20660 中，毒性程度如下所列介质的管道：a)极度危害介质（但苯除外）；b)高度危害气体介质（包括苯）；c)工作温度高于标准沸点的高度危害液体介质。
4.1.2 输送GB50160 及GBJ16 中规定的火灾危险性如下所列，且设计压力大于或等于4.0MPa的管道：a)甲、乙类可燃气体；b)甲类可燃液体（包括液化烃）。
4.1.3 输送流体介质且设计压力大于或等于10.0MPa 的管道，以及设计压力大于或等于4.0MPa 且设计温度高于或等于400℃的管道。
4.2 符合下列条件的工业压力管道为GC2 级：除4.3 条规定的GC3 级管道外，介质毒性危害程度、火灾危险（可燃性）、设计压力和设计温度低于4.1 条规定（GC1 级）的管道。
4.3 符合下列条件的工业压力管道为GC3 级：输送无毒、非可燃流体介质，设计压力小于或等于1.0MPa 且设计温度高于-20℃但不高于+186℃的管道。

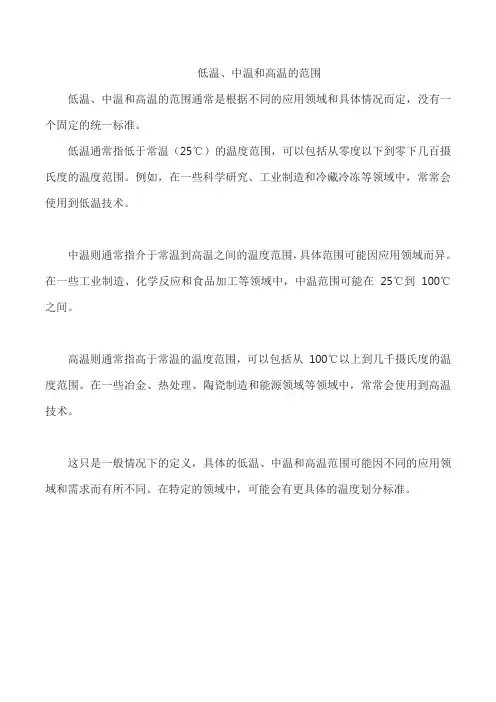

低温、中温和高温的范围
低温、中温和高温的范围
低温、中温和高温的范围通常是根据不同的应用领域和具体情况而定，没有一个固定的统一标准。
低温通常指低于常温（25℃）的温度范围，可以包括从零度以下到零下几百摄氏度的温度范围。
例如，在一些科学研究、工业制造和冷藏冷冻等领域中，常常会使用到低温技术。
中温则通常指介于常温到高温之间的温度范围，具体范围可能因应用领域而异。
在一些工业制造、化学反应和食品加工等领域中，中温范围可能在25℃到100℃之间。
高温则通常指高于常温的温度范围，可以包括从100℃以上到几千摄氏度的温度范围。
在一些冶金、热处理、陶瓷制造和能源领域等领域中，常常会使用到高温技术。
这只是一般情况下的定义，具体的低温、中温和高温范围可能因不同的应用领域和需求而有所不同。
在特定的领域中，可能会有更具体的温度划分标准。

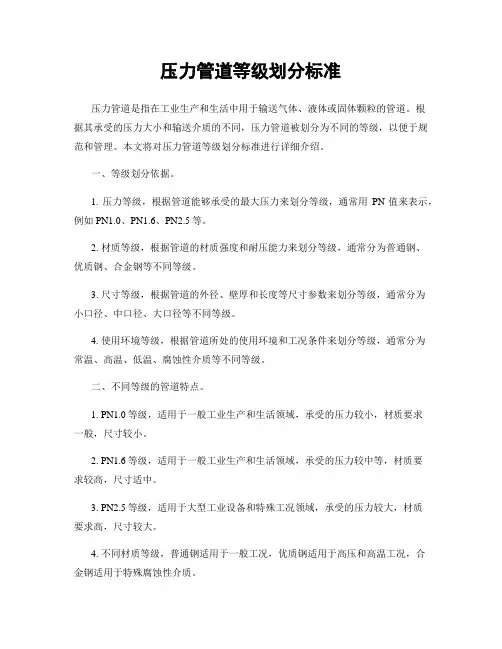

压力管道等级划分标准
压力管道等级划分标准压力管道是指在工业生产和生活中用于输送气体、液体或固体颗粒的管道。
根据其承受的压力大小和输送介质的不同，压力管道被划分为不同的等级，以便于规范和管理。
本文将对压力管道等级划分标准进行详细介绍。
一、等级划分依据。
1. 压力等级，根据管道能够承受的最大压力来划分等级，通常用PN值来表示，例如PN1.0、PN1.6、PN2.5等。
2. 材质等级，根据管道的材质强度和耐压能力来划分等级，通常分为普通钢、优质钢、合金钢等不同等级。
3. 尺寸等级，根据管道的外径、壁厚和长度等尺寸参数来划分等级，通常分为小口径、中口径、大口径等不同等级。
4. 使用环境等级，根据管道所处的使用环境和工况条件来划分等级，通常分为常温、高温、低温、腐蚀性介质等不同等级。
二、不同等级的管道特点。
1. PN1.0等级，适用于一般工业生产和生活领域，承受的压力较小，材质要求一般，尺寸较小。
2. PN1.6等级，适用于一般工业生产和生活领域，承受的压力较中等，材质要求较高，尺寸适中。
3. PN2.5等级，适用于大型工业设备和特殊工况领域，承受的压力较大，材质要求高，尺寸较大。
4. 不同材质等级，普通钢适用于一般工况，优质钢适用于高压和高温工况，合金钢适用于特殊腐蚀性介质。
5. 不同尺寸等级，小口径适用于小流量输送，中口径适用于中等流量输送，大口径适用于大流量输送。
6. 不同使用环境等级，常温适用于一般环境条件，高温适用于高温工况，低温适用于低温工况，腐蚀性介质适用于腐蚀性介质输送。
三、等级划分标准的意义。
1. 标准化生产，通过等级划分标准，可以使压力管道的生产、安装和维护更加标准化和规范化，提高工作效率。
2. 安全可靠，不同等级的管道可以根据具体工况选择，保证了管道的安全运行和可靠性。
3. 资源优化，合理选择不同等级的管道，可以更好地利用资源，降低成本，提高资源利用率。
4. 环境保护，根据使用环境等级选择管道，可以更好地保护环境，减少泄漏和污染。
工业管道分类

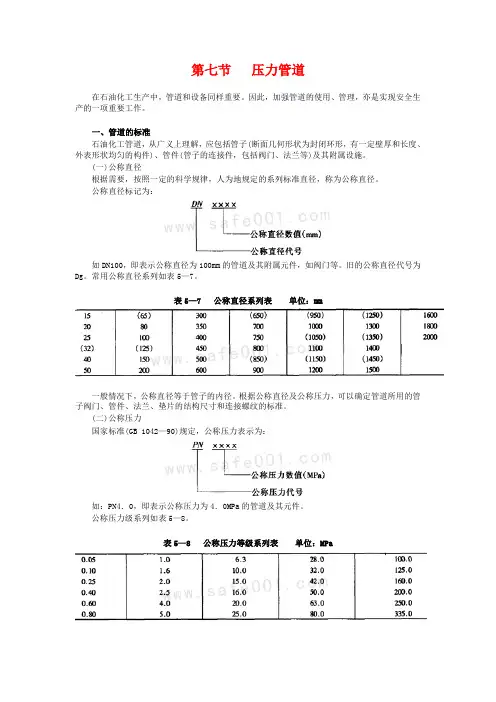

第七节压力管道在石油化工生产中，管道和设备同样重要。
因此，加强管道的使用、管理，亦是实现安全生产的一项重要工作。
一、管道的标准石油化工管道，从广义上理解，应包括管子(断面几何形状为封闭环形，有一定壁厚和长度、外表形状均匀的构件)、管件(管子的连接件，包括阀门、法兰等)及其附属设施。
(一)公称直径根据需要，按照一定的科学规律，人为地规定的系列标准直径，称为公称直径。
公称直径标记为：如DN100，即表示公称直径为100mm的管道及其附属元件，如阀门等。
旧的公称直径代号为Dg。
常用公称直径系列如表5—7。
表5—7 公称直径系列表单位：mm一般情况下，公称直径等于管子的内径。
根据公称直径及公称压力，可以确定管道所用的管子阀门、管件、法兰、垫片的结构尺寸和连接螺纹的标准。
(二)公称压力国家标准(GB 1042—90)规定，公称压力表示为：如：PN4．0，即表示公称压力为4．0MPa的管道及其元件。
公称压力级系列如表5—8。
表5—8 公称压力等级系列表单位：MPa(三)试验压力管道投入使用前，要根据设计和使用工艺条件的要求，对管道的强度和材料的紧密性进行检验，检验所规定的压力称为试验压力。
试验压力表示为：如PS15，即表示试验压力为15MPa。
一定的公称压力，有其相应的试验压力，按照国家标准的规定，PN0．25～30．0范围内，PS=1．5PN；PN40～80范围内，PS=1．4PN；PN≥100时，PS=1．3PN或PS=1．25PN。
常温下工作的管道的公称压力PN与试验压力PS的关系见表5—9。
表5—9 公称压力与相应的试验压力单位：MPa由于在高温下工作的化工管道不可能在高温下进行压力试验，而是常温下进行的，因此，对于操作温度高于200℃的碳钢管道和操作温度高于350℃的合金管道的液压试验，其试验压力应乘以温度修正系数。
试验压力PS按如下公式计算：(5—7)式中 p——工作压力，MPa；K——压力试验系数。
压力管道的分类
压力管道分类管道的用途广泛，品种繁多。
不同领域内使用的管道，其分类方法也不同。
一般可以按用途、主体材料、敷设状态和输送介质等管道使用特性进行分类。
具体情况可见图1。
在一般法规、标准、规范中，为了便于设计、施工验收和使用管理和检验，往往根据介质的特性和设计参数采用综合分类、分级的方法，同时，在各行业的设计规范，施工验收规范和维修、检验规程之间，对管道的分级或分类尚存在差异。
如：国家标准《工业金属管道设计规范》GB50316中的流体根据状态、性质和设计参数分为A1、A2、B、C、D五类。
A1类为剧毒介质；A2类为有毒介质B类为可燃介质；C类、D类为非可燃、无毒介质，其中设计压力小于等于1MPa，且设计温度为-29～186℃的为D类。
化工行业标准《化工金属管道工程施工及验收规范》HG20225—95按流体特性和设计参数分为A、B、C、D四类。
基本与国家标准一致，但将有毒介质管道划入B类管道。
石油化工行业标准《石油化工有毒、可燃介质管道工程施工及验收规范》SH3501—2002按流体特性和设计参数分为SHA、SHB、SHC、SHD四级，如下。
SH3501-2001管道分级管道级别适用范围SHA1 毒性程度为极度危害介质管道（苯管道除外）2 毒性程度为高度危害介质的丙烯腈、光气、二硫化碳和氟化氢介质管道3 设计压力大于或等于10.0MPa的介质管道SHB1 毒性程度为极度危害介质的苯管道2 毒性程度为高度危害介质管道（丙烯腈、光气、二硫化碳和氟化氢管道除外）3 甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC1 毒性程度为中度、轻度危害介质管道2 乙B类、丙类可燃液体介质管道SHD设计温度低于-29℃的低温管道电力行业标准《电力建设施工及验收技术规范》（管道篇）DL5031—94按设计压力分为高压、中压和低压三级管道。
设计压力大于8MPa的为高压管道；设计压力大于1.6MPa，小于等于8MPa的为中压管道；设计压力小于等于1.6MPa 的为低压管道。
工业管道的分类和分级
工业管道的分类和分级工业管道通常按照介质的压力、温度、性质分类，亦可按管道材质、温度和压力分类。
一、按介质压力分类根据《工业管道工程施工及验收规范金属管道篇》GB 235-82 的规定，分为真空管道、低压管道、中压管道、高压管道四级，见表1-1。
表1 – 1 管道的压力分级亦可将真空管道与低压管道合并，分为低压、中压、高压、超高压管道四种，见表1-2。
表1 – 2 工业管道按介质压力分类管道在介质压力作用下，应满足以下主要要求：①具有足够的机械强度，管道所用管材和管路附件，以及接头构造，在介质压力作用下均须安全可靠。
特别是高压管道，还会产生振动。
所以高压管道还必须处理好防震加固问题。
②具有可靠的密封性，保证管道和管路附件以及连接接头在介质压力作用下严密不漏，这就必须正确地选择连接方法和密封材料，合理地进行施工安装。
二、按介质温度分类根据管道工作温度的不同分为常温、低温、中温、高温管道，见表1-3。
管道在介质温度作用下，应满足以下主要要求：①管材耐热的稳定性。
管材在介质温度的作用下必须稳定可靠。
对于同时承受介质温度和压力作用的管道，必须从耐热性和机械强度两个方面满足工作条件的要求。
②管道热应变的补偿。
管道在介质温度和外界温度变化作用下，将产生热变形，并使管道承受热应力的作用。
所以输送热介质的管道应设计补偿器，以便吸收管道的热变形，减少管道的热应力。
③管道的绝热保温。
为了减少管道热交换和温差应力，输送热介质和冷介质的管道，管道外壁应设绝热层。
按介质性质分类按介质的性质如腐蚀性、化学危险性、凝固性的不同，共分五类，见表1-4。
表1-4工业管道按介质性质分类三、按管道材质、温度、压力综合分类这种分类方法是基于对管道工作状态的可靠性和介质的危险性的一种分类方法，共分为五类，见表1-5。
表1-5管道材质、介质温度和压力分类（GBJ235-82）四、按工业用水使用程度分类根据环境保护法和水资源法，工业用水应按规定尽可能提高重复使用程度，以节约水资源和能源并保护环境。
管道耐温标准
管道耐温标准
管道耐温标准是指管道在不同温度环境下能够安全运行的温度范围。
根据国家相关标准和行业规范，常见的管道耐温标准如下：
1. 一般工业用管道：一般工业用管道的耐温标准通常为-29℃至120℃。
2. 高温管道：高温管道用于承受高温环境下的流体或气体，其耐温标准通常为120℃以上。
3. 低温管道：低温管道用于承受低温环境下的流体或气体，其耐温标准通常为-73℃至-5℃。
4. 超高温管道：超高温管道用于承受极高温环境下的流体或气体，其耐温标准通常为400℃以上。
需要注意的是，不同行业和不同应用领域的管道耐温标准可能会有所差异，具体的耐温标准需要根据相关标准和规范进行确定。
同时，在实际应用中，还需考虑管道材料、绝热保温等因素对耐温性能的影响。
压力管道的分类和分级
压力管道的分类和分级管道的用途广泛，品种繁多。
不同领域内使用的管道，其分类方法也不同。
一般可以按用途、主体材料、敷设状态和输送介质等管道使用特性进行分类。
具体情况可见图1。
在一般法规、标准、规范中，为了便于设计、施工验收和使用管理和检验，往往根据介质的特性和设计参数采用综合分类、分级的方法，同时，在各行业的设计规范，施工验收规范和维修、检验规程之间，对管道的分级或分类尚存在差异。
如：国家标准《工业金属管道设计规范》GB50316中的流体根据状态、性质和设计参数分为A1、A2、B、C、D五类。
A1类为剧毒介质；A2类为有毒介质B类为可燃介质；C类、D类为非可燃、无毒介质，其中设计压力小于等于1MPa，且设计温度为-29～186℃的为D类。
化工、石油化工和电力等行业的施工及验收规范对管道的分级或分类如下：化工行业标准《化工金属管道工程施工及验收规范》HG20225—95按流体特性和设计参数分为A、B、C、D四类。
基本与国家标准一致，但将有毒介质管道划入B类管道。
石油化工行业标准《石油化工有毒、可燃介质管道工程施工及验收规范》SH3501—2002按流体特性和设计参数分为SHA、SHB、SHC、SHD四级，如表3。
表3 SH3501-2001管道分级管道级别适用范围SHA1 毒性程度为极度危害介质管道（苯管道除外）2 毒性程度为高度危害介质的丙烯腈、光气、二硫化碳和氟化氢介质管道3 设计压力大于或等于10.0MPa的介质管道SHB1 毒性程度为极度危害介质的苯管道2 毒性程度为高度危害介质管道（丙烯腈、光气、二硫化碳和氟化氢管道除外）3 甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC1 毒性程度为中度、轻度危害介质管道2 乙B类、丙类可燃液体介质管道SHD设计温度低于-29℃的低温管道电力行业标准《电力建设施工及验收技术规范》（管道篇）DL5031—94按设计压力分为高压、中压和低压三级管道。
工业管道级别划分标准
工业管道级别划分标准摘要：一、工业管道级别划分的基本概念和重要性二、工业管道级别划分的具体标准和方法1.长输管道的级别划分2.公用管道的级别划分3.城镇燃气管道的级别划分4.工业管道的级别划分5.动力管道的级别划分三、工业管道级别划分在实践中的应用四、工业管道级别划分对行业发展的影响正文：工业管道级别划分是依据设计压力、设计温度、介质毒性程度、腐蚀性和火灾危险性等因素来进行分类的。
这种划分对于保障工业管道的安全运行至关重要，有助于预防和减少事故发生。
长输管道，即产地、储存库、使用单位之间的用于输送商品介质的管道，分为ga1级和ga2级。
ga1级包括输送有毒、可燃、易爆气体介质，最高工作压力大于4.0mpa的长输管道，以及输送有毒、可燃、易爆液体介质，最高工作压力大于等于6.4mpa，并且输送距离大于或者等于200km的长输管道。
公用管道，指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，其级别划分主要考虑的是使用场景和介质特性。
城镇燃气管道，主要输送有毒、可燃、易爆液体介质，其级别划分依据最高工作压力和输送距离等因素来确定。
工业管道，指企业、事业单位所属的用于输送工艺介质的工艺管道，其级别划分综合考虑了设计压力、设计温度、介质毒性程度、腐蚀性和火灾危险性等因素。
动力管道，主要用于输送蒸汽、汽水两相介质，其级别划分主要依据设计压力和介质特性来确定。
工业管道级别划分在实践中，有助于企业和相关部门对管道进行科学的管理和维护，确保其安全运行。
同时，这种划分也为行业标准的制定提供了依据，促进了工业管道设计、制造、安装等各方面的规范化和标准化。
工业管道级别划分对行业发展具有重要意义。
一方面，它为行业提供了明确的标准和规范，引导企业注重管道安全，提高产品质量。
另一方面，它有助于行业监管部门的监管工作，强化了安全监管力度。
此外，工业管道级别划分还有利于推动行业技术创新，提高行业的整体竞争力。
总之，工业管道级别划分标准是保障工业管道安全运行的重要手段，对于行业发展具有积极的推动作用。
高中低压管道划分
风管系统按其系统的工作压力（P）划分为三个类别：P≤500Pa为低压系统500Pa＜P≤1500Pa为中压系统P＞1500 Pa为高压系统压力容器的压力等级和品种划分一、按压力容器的设计压力(P)分为低压、中压、高压、超高压四个压力等级，具体划分如下：1.低压(代号L)0.1MPa≤P＜1.6MPa2.中压(代号M)1.6MPa≤P＜10MPa3.高压(代号H)10MPa≤P＜100MPa4.超高压(代号U)P≥100MPa参考：压力容器安全技术监察规程压力管道”系指最高工作压力大于或等于0.1MPa 的气体、液化气体、蒸汽介质或可燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质，且公称直径大于25mm的管道。
工业金属压力管道按其安全等级划分为GC1、GC2、GC3 三级。
其中GC1 级安全等级最高；GC3 级安全等级最低。
4.1 符合下列条件之一的工业压力管道为GC1 级：4.1.1 输送GB5044 及HG20660 中，毒性程度如下所列介质的管道：a)极度危害介质（但苯除外）；b)高度危害气体介质（包括苯）；c)工作温度高于标准沸点的高度危害液体介质。
4.1.2 输送GB50160 及GBJ16 中规定的火灾危险性如下所列，且设计压力大于或等于4.0MPa的管道：a)甲、乙类可燃气体；b)甲类可燃液体（包括液化烃）。
4.1.3 输送流体介质且设计压力大于或等于10.0MPa 的管道，以及设计压力大于或等于4.0MPa 且设计温度高于或等于400℃的管道。
4.2 符合下列条件的工业压力管道为GC2 级：除4.3 条规定的GC3 级管道外，介质毒性危害程度、火灾危险（可燃性）、设计压力和设计温度低于4.1 条规定（GC1 级）的管道。
4.3 符合下列条件的工业压力管道为GC3 级：输送无毒、非可燃流体介质，设计压力小于或等于1.0MPa 且设计温度高于-20℃但不高于+186℃的管道。
压力管道的分类和分级
压力管道的分类和分级管道的用途广泛，品种繁多。
不同领域内使用的管道，其分类方法也不同。
一般可以按用途、主体材料、敷设状态和输送介质等管道使用特性进行分类。
具体情况可见图1。
在一般法规、标准、规范中，为了便于设计、施工验收和使用管理和检验，往往根据介质的特性和设计参数采用综合分类、分级的方法，同时，在各行业的设计规范，施工验收规范和维修、检验规程之间，对管道的分级或分类尚存在差异。
如：国家标准《工业金属管道设计规范》GB50316中的流体根据状态、性质和设计参数分为A1、A2、B、C、D五类。
A1类为剧毒介质；A2类为有毒介质B类为可燃介质；C类、D类为非可燃、无毒介质，其中设计压力小于等于1MPa，且设计温度为-29～186℃的为D类。
化工、石油化工和电力等行业的施工及验收规范对管道的分级或分类如下：化工行业标准《化工金属管道工程施工及验收规范》HG20225—95按流体特性和设计参数分为A、B、C、D四类。
基本与国家标准一致，但将有毒介质管道划入B类管道。
石油化工行业标准《石油化工有毒、可燃介质管道工程施工及验收规范》SH3501—2002按流体特性和设计参数分为SHA、SHB、SHC、SHD四级，如表3。
表3SH3501-2001管道分级电力行业标准《电力建设施工及验收技术规范》（管道篇）DL5031—94按设计压力分为高压、中压和低压三级管道。
设计压力大于8MPa的为高压管道；设计压力大于1.6MPa，小于等于8MPa的为中压管道；设计压力小于等于1.6MPa 的为低压管道。
《压力管道安全管理与监察规定》将压力管道分工业管道、公用管道和长输管道三类。
这主要是从管道的用途和地域特性进行的分类，其具体定义是：（1）工业管道：企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。
其地域特性是一个企业或事业单位内使用的管道；（2）公用管道：城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道，其地域特性是一个城市或乡镇范围内使用的管道；（3）长输管道：产地、储存库、使用单位间用于输送商品介质的管道，其地域特性是跨地区（跨省、跨地市）使用的管道。
工业压力管道的定义和划分标准
工业压力管道的定义和划分标准
工业压力管道是指在工业领域中用于输送气体、液体或固体颗
粒的管道系统。
它们承受着较高的压力，因此需要符合一定的标准
和规范，以确保其安全可靠地运行。
根据国际上的标准，工业压力管道通常根据其用途、材质和工
作条件进行划分。
首先，按照用途的不同，工业压力管道可以分为
输气管道、输油管道、化工管道等不同类型。
其次，根据材质的不同，工业压力管道可以分为金属管道和非金属管道两大类。
金属管
道又可分为钢质管道、铸铁管道、铜管道等，非金属管道则包括塑
料管道、玻璃钢管道等。
最后，根据工作条件的不同，工业压力管
道可以分为常温管道和高温高压管道两种。
在国际上，工业压力管道的设计、制造和安装一般需要符合ASME（美国机械工程师协会）的标准，如ASME B31.1（用于电站和
供热系统）、ASME B31.3（用于化工厂和石油化工厂）、ASME
B31.4（用于液体输送管道）和ASME B31.8（用于天然气输送管道）等。
此外，欧洲标准也对工业压力管道进行了规范，如PED（压力
设备指令）和EN 13480（用于工业管道系统）等。
总的来说，工业压力管道的定义涉及到用途、材质和工作条件等多个方面，而其划分标准则主要基于国际上的标准和规范，以确保工业压力管道的安全运行和可靠性。
工业管道的分类和分级
工业管道的分类和分级工业管道通常按照介质的压力、温度、性质分类，亦可按管道材质、温度和压力分类。
一、按介质压力分类根据《工业管道工程施工及验收规范金属管道篇》GB 235-82 的规定，分为真空管道、低压管道、中压管道、高压管道四级，见表1—1。
表1 – 1 管道的压力分级亦可将真空管道与低压管道合并，分为低压、中压、高压、超高压管道四种，见表1—2。
表1 – 2 工业管道按介质压力分类管道在介质压力作用下，应满足以下主要要求：①具有足够的机械强度，管道所用管材和管路附件，以及接头构造，在介质压力作用下均须安全可靠。
特别是高压管道，还会产生振动。
所以高压管道还必须处理好防震加固问题。
②具有可靠的密封性，保证管道和管路附件以及连接接头在介质压力作用下严密不漏，这就必须正确地选择连接方法和密封材料，合理地进行施工安装。
二、按介质温度分类根据管道工作温度的不同分为常温、低温、中温、高温管道，见表1-3.表1—3工业管道按介质温度分类①管材耐热的稳定性。
管材在介质温度的作用下必须稳定可靠。
对于同时承受介质温度和压力作用的管道，必须从耐热性和机械强度两个方面满足工作条件的要求.②管道热应变的补偿。
管道在介质温度和外界温度变化作用下，将产生热变形，并使管道承受热应力的作用。
所以输送热介质的管道应设计补偿器,以便吸收管道的热变形，减少管道的热应力。
③管道的绝热保温。
为了减少管道热交换和温差应力，输送热介质和冷介质的管道,管道外壁应设绝热层。
按介质性质分类按介质的性质如腐蚀性、化学危险性、凝固性的不同，共分五类，见表1—4。
表1—4工业管道按介质性质分类三、按管道材质、温度、压力综合分类这种分类方法是基于对管道工作状态的可靠性和介质的危险性的一种分类方法,共分为五类,见表1-5。
四、按工业用水使用程度分类根据环境保护法和水资源法,工业用水应按规定尽可能提高重复使用程度，以节约水资源和能源并保护环境。
按使用程度的不同，分为源水管道、重复用水管道、循环用水管道。
压力管道GC分类
三、工业管道为GC类，级别划分如下：1.符合下列条件之一的工业管道为GC1级：(1)输送GB5044《职业性接触毒物危害程度分级》中规定毒性程度为极度危害介质的管道；(2)输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道；(3)输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa且设计温度≥400℃的管道；(4)输送流体介质且设计压力P≥10.0MPa的管道。
2.符合以下条件之一的工业管道为GC2级：(1)输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P＜4.0MPa的管道；(2)输送可燃流体介质、有毒流体介质，设计压力P＜4.0MPa且设计温度≥400°C管道；(3)输送非可燃流体介质、无毒流体介质，设计压力P＜10MPa且设计温度≥400℃的管道；(4)输送流体介质，设计压力P＜10MPa且设计温度＜400℃的管道。
3.符合以下条件之一的GC2级管道划分为GC3级；(1)输送可燃流体介质、有毒流体介质，设计压力P＜1.0MPa且设计温度＜400℃的管道；(2)输送非可燃流体介质、无毒流体介质，设计压力P＜4.0MPa且设计温度＜400℃的管道。
安装资格实行分级管理，《压力管道安装许可证》分级颁发，全国有效。
GA类、GC1 级②安装资格由国家质量技术监督局受理申请、组织评审和颁发《压力管道安装许可证》；GB类、GC2、GC3级③安装资格由安装单位所在地的省级质量技术监督行政部门受理申请、组织评审和颁发《压力管道安装许可证》。
②含GA类+GB类、GA类+GC类、GA类+GB类+GC类、GC1级+GB类；③含GB类+GC2级、GB类+GC3级。
字体大小：大| 中| 小2008-07-15 09:22 - 阅读：3779 - 评论：3将各标准、规范上对压力管道的定义、分类分级收集、归纳，供网友使用。
工业管道 第二章 管道及组成件
英制/in
4 5 6 7 8 9 10 12 14 16 18 20
公制 /mm 550 600 650 700 750 800 850 900 950 1000 1050 1100
英制/in
22 24 26 28 30 32 34 36 38 40 42 44
公制 /mm 1150 1200 1250 1300 1350 1400 1500 1600 1700 1800 1900 2000
二、标准： 有英制标准和国际标准两种。
公称直径分级
公制 /mm
6 8 10 15 20 25 32 40 50 65 80 90
英制/in
1/8 1/4 3/8 1/2 3/4
1 / / 2 / 3 /
公制 /mm 100 125 150 175 200 225 250 300 350 400 450 500
装、装置及设备检修、维修工 作中的必需工具。
梅花扳手两端呈花环状，其内孔是由2个正六边形相 互同心错开30°而成。很多梅花扳手都有弯头，常 见的弯头角度在10°～45°之间，从侧面看旋转螺
栓部分和手柄部分是错开的。这种结构方便于拆卸装 配在凹陷空间的螺栓、螺母，并可以为手指提供操作 间隙，以防止擦伤。用在补充拧紧和类似操作中，可 以使用梅花扳手对螺栓或螺母施加大扭矩。梅花扳手 有各种大小，使用时要选择与螺栓或螺母大小对应的 扳手。因为扳手钳口是双六角形的，可以容易地装配 螺栓/螺母。
工业管道工程
第二章 管道及组成件
学习目标
知识目标——了解管道材料的力学性能
，为选择管道及附件的材料打基础。
情感目标——通过对金属管材性能的学
习，体验金属管材性能的强大，提高学生对 从事这一行业的兴趣。
化工管道分类方法
1 管道的标注 (1)2 管道的分类 (1)3 工业管道按介质性质分类 (2)4 按管道材质、温度、压力综合分类 (2)5 按工业用水使用程度分类 (3)6 按制造工艺及所用管坯形状不同分类 (3)7 管道工程常用的材质、管件及连接方式 (5)化工管道分类方法1管道的标注第一部分：介质的代号;第二部分：管道号;第三部分：管道公称直径;第四部分：管道等级介质的代号：管道等级：第二单元：序号第三单元：材质C- 碳钢管F- 涂塑复合钢管S- 不锈钢W- 钢筋混凝土管P-UPVC/GRP2管道的分类工业管道通常按照介质的压力、温度、性质分类，亦可按管道材质、温度和压力分类2.1按介质压力分类管道在介质压力作用下，应满足以下主要要求：①具有足够的机械强度，管道所用管材和管路附件，以及接头构造，在介质压力作用下均须安全可靠。
特别是高压管道，还会产生振动。
所以高压管道还必须处理好防震加固问题。
②具有可靠的密封性，保证管道和管路附件以及连接接头在介质压力作用下严密不漏，这就必须正确地选择连接方法和密封材料，合理地进行施工安装。
2.2按介质温度分类工业管道按介质温度分类管道在介质温度作用下，应满足以下主要要求：①管材耐热的稳定性。
管材在介质温度的作用下必须稳定可靠。
对于同时承受介质温度和压力作用的管道，必须从耐热性和机械强度两个方面满足工作条件的要求。
②管道热应变的补偿。
管道在介质温度和外界温度变化作用下，将产生热变形，并使管道承受热应力的作用。
所以输送热介质的管道应设计补偿器，以便吸收管道的热变形，减少管道的热应力。
③管道的绝热保温。
为了减少管道热交换和温差应力，输送热介质和冷介质的管道，管道外壁应设绝热层。
4.1.1管道材质、介质温度和压力分类（GBJ235-82 ），这种分类方法是基于对管道工作状态的5.1.1根据环境保护法和水资源法，工业用水应按规定尽可能提高重复使用程度，以节约水资源和5.1.2能源并保护环境。
工业管道施工技术
工业管道施工技术一、工业管道种类与施工程序1.工业管道的种类工业管道的类别很多，按管道的材质、输送的介质以及介质的参数(压力、温度)不同可划分为以下几类：1)按管道材质分类工业管道可分为金属管道和非金属管道。
其中非金属管道又可分为无机非金属材料管道和有机非金属材料管道。
例如：铸铁管、碳钢管、不锈钢管、合金钢管、钛管铜管、铝管等属于金属材料管道；混凝土管、石棉水泥管、陶瓷管等属于无机非金属材料管道；塑料管、玻璃钢管、橡胶管等属于有机非金属材料管道。
2)按管道设计压力分类按管道设计压力可分为：真空管道、低压管道、中压管道、高压管道和超高压管道等。
工业管道输送介质的压力范围很广，可从负压到数百兆帕。
设计压力是工业管道分级的主要参数，一般按表1的压力范围进行分类。
表1 工业管道按设计压力分类3)按管道输送介质的设计温度分类按管道输送介质设计温度可分为：低温管道、常温管道、中温管道和高温管道等。
工业管道输送介质的温度范围很大，可作为工业管道分类、分级的重要参数。
各行业按设计温度分类的界限存在差异，表2为一种较为常见的分类方法。
表2 工业管道按输送介质设计温度分类4)按管道输送介质的性质分类按管道输送介质的性质可分为：给水排水管道、压缩空气管道、蒸汽管道、氢气管道、氧气管道、乙炔管道、燃气管道、燃油管道、剧毒流体管道、有毒流体管道、酸碱管道、制冷剂管道、净化纯气管道、除盐水管道等。
2.工业管道的施工程序与验收文件1)工业管道安装的施工程序工业管道安装一般施工程序：测量定位→支架制作安装→管道加工(预制)、安装→管道试验→防腐绝热→管道吹扫、清洗→系统调试及试运行→竣工验收。
2)工程交接验收文件(1)技术文件管道元件的产品合格证、质量证明文件和复检、试验报告。
管道安装竣工图、设计修改文件及材料代用单。
施工检查记录。
无损检测和焊后热处理的管道，在管道轴测图上准确标明焊接工艺信息。
例如：焊缝位置、焊缝编号、焊工代号、无损检测方法、无损检测焊缝位置、焊缝补焊位置、热处理和硬度检验的焊缝位置等。
