液体点滴速度监控装置的设计

合集下载

液体点滴速度监控装置

液体点滴速度监控装置

液体点滴速度监控装置2007年6月9日摘要:液体点滴速度监控系统是能够实现自动监控液滴的速度并且能做出相应调整的自动控制系统。

本文对系统如何实现自动监测、自动调节等功能作了详细的分析和研究,利用光电传感器采集液滴的速度变化信号和液位高度信号,用AT89S52作为中央处理器进行信号分析和处理,利用建立的模型通过直流电机进行控制液滴速度。

主从站采用MAX487E 与单片机系统构成RS-485通讯接口进行数据和控制信息的传送。

问题重述一、任务设计并制作一个液体点滴速度监测与控制装置,示意图如右图所示。

二、要求1、基本要求(1)在滴斗处检测点滴速度,并制作一个数显装置,能动态显示点滴速度(滴/分)。

(2)通过改变h 2控制点滴速度,如右图所示;也可以通过控制输液软管夹头的松紧等其它方式来控制点滴速度。

点滴速度可用键盘设定并显示,设定范围为20~150(滴/分),控制误差范围为设定值±10%±1滴。

(3)调整时间≤3分钟(从改变设定值起到点滴速度基本稳定,能人工读出数据为止)。

(4)当h 1降到警戒值(2~3cm )时,能发出报警信号。

2、发挥部分 设计并制作一个由主站控制16个从站的有线监控系统。

16个从站中,只有一个从站是按基本要求制作的一套点滴速度监控装置,其它从站为模拟从站 (仅要求制作一个模拟从站)。

(1)主站功能:a .具有定点和巡回检测两种方式。

b .可显示从站传输过来的从站号和点滴速度。

c .在巡回检测时,主站能任意设定要查询的从站数量、从站号和各从站的点滴速度。

d .收到从站发来的报警信号后,能声光报警并显示相应的从站号;可用手动方式解除报警状态。

(2)从站功能:a .能输出从站号、点滴速度和报警信号;从站号和点滴速度可以任意设定。

b .接收主站设定的点滴速度信息并显示。

c .对异常情况进行报警。

(3)主站和从站间的通信方式不限,通信协议自定,但应尽量减少信号传输线的数量。

液体点滴速度监控装置设计 (河工大)

液体点滴速度监控装置设计 (河工大)

计算机控制技术课程设计成绩评定表设计课题基于89C52的液体点滴速度监控设计学院名称:电气工程学院专业班级:学生姓名:学号:指导教师:设计地点:设计时间:2012-06-11~2012-06-15指导教师意见:成绩:签名:年月日计算机控制技术课程设计课程设计名称:基于89C52的液体点滴速度监控设计专业班级:学生姓名:学号:指导教师:课程设计地点:课程设计时间:2012-06-11~2012-06-15计算机控制技术课程设计任务书学生姓名专业班级学号题目基于89C52液体点滴速度监控设计课题性质工程设计课题来源自拟指导教师主要内容(参数)利用89C51设计监测控制系统,实现以下功能:1.实时监测液滴速度和存储液位高低;2.能显示屏显示实时液滴速度值;3.能通过键盘设定液滴速度;4.根据设计的液滴速度比较快速的把实际液滴速度调整到给定值;任务要求(进度)第1天:熟悉课程设计任务及要求,查阅技术资料,确定设计方案。

第2天:按照确定的方案设计单元电路。

要求画出单元电路图,元件及元件参数选择要有依据,各单元电路的设计要有详细论述。

第3天:软件设计,编写程序。

第4-5天:撰写课程设计报告。

要求内容完整、图表清晰、语言流畅、格式规范、方案合理、设计正确。

主要参考资料1.[1].单片机应用开发实用子程序. 边春元等编著. 人民邮电出版社.2005[2].全国大学生电子设计大赛培训系列教程. 高吉祥主编.电子工业出版社.2007[3].单片微型计算机原理及应用. 张毅坤等编著. 西安电子科技大学出版社.1998[4].微型计算机接口技术 . 王兆月等编著. 机械工业出版社 .2006[5].全国大学生电子设计竞赛获奖作品选编2003 北京理工大学出版社2005审查意见系(教研室)主任签字:年月日目录1 引言: (6)2 总体方案设计 (7)2.1 系统基本方案 (7)2.2 方案论证与比较 (8)2.3 系统各个模块的选择与论证 (8)2.4 系统最终方案确定 (10)3 系统硬件的基本组成部分 (10)3.1 点滴速度测量电路 (10)3.2 储液检测电路 (11)3.3 键盘控制电路 (12)3.4显示电路 (13)3.5 点滴速度控制电路设计 (13)3.6单片机模块 (15)4 软件设计 (17)4.1系统的主程序设计 (17)4.2检测点滴速度子程序 (18)4.3储液检测子程序 (19)4.4点滴速度控制子程序 (20)4.5键盘显示子程序 (20)5 结论 (22)6 总结和体会 (22)7 参考文献 (23)8 附录 (24)附录1 主要元器件清单 (24)附录2 程序清单 (24)附录3 系统使用说明 (30)附录4 系统原理总图 (31)1 引言:随着社会的发展,随着科技的进步。

液体点滴速度监控装置

液体点滴速度监控装置
图 1 系 统 结 构 框 图
处理 ,对 信 号调 整 电路 的要 求 较 高 ,实 现 难度 较 大 。 综 合考 虑 ,通 过选 用 高 亮度 发 光 二 极 管发 射 、光 敏 三 极 管 检测 来 实 现 。这 种 方 法不 仅 具 有 红 外发 射对 管 的优 点 , 并且 光 敏 三 极管 的输 出信 号 强 , 只 需经 过 简单 的滤波 、 整形 即可得 到所 需的计 数脉冲 信号 。 图2 是液体 滴速检 测 电路 , 它包含4 部分 : 个 可见 光反 射
3系统硬件设计
3 1液体 滴速检 测模 块 .
Ab tr c T e n l i e 1 q d r p on t ri g s s m as s a t h i te 1 g nt i ui d o m i o n y te h be n e el pe a mi g e d v o d i n at ol i g he s v n t p o e s x s ed n h me i al r ce u e. T e Sy te m ni o t e r bl m e i t i t e d c p o d r h s m o t rs h he g o s o k o u o a t i ht f t c s l ti n nd he sed f p e o Li ui d o b i f ar d p os t s o i g R i bl c m ni ti ns e w e m t r t i n q d r p y n r e o p i e h ot n . el a e o mu ca o b t e n as e s ar o an Sl ve t ti n d a s a o we e r re li d a ze by me ns f s a i hi g r as n bl c m uni at o p ot c . Th a o e t bl s n a e o a e o m c i n r o o1 e ex e me ts r ve ha t S ys e c s l ss mo y nd as hi h el a 1 t p ri n p o d t t hi s t m o ts e ne a h a g r i bi i y. Ke w d 1 q d r p o t ri y or s i ui d o m ni o ng: i r r o po t s oo i g: Si l c p nf a ed p si e h t n ng e hi

液体点滴速度监控装置

液体点滴速度监控装置

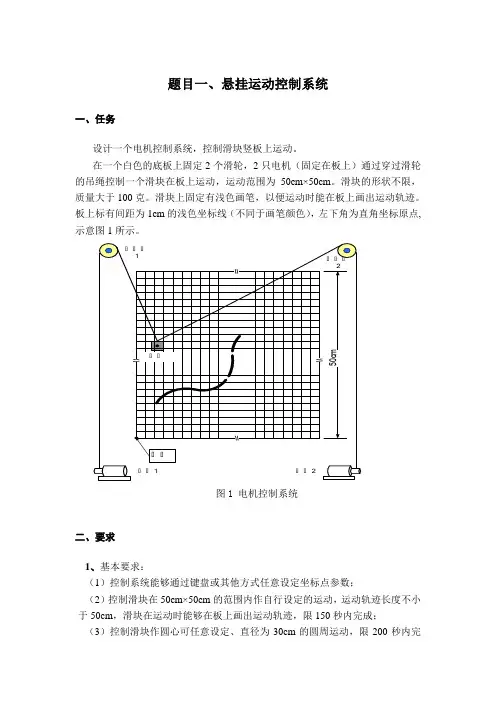

题目一、悬挂运动控制系统一、任务设计一个电机控制系统,控制滑块竖板上运动。

在一个白色的底板上固定2个滑轮,2只电机(固定在板上)通过穿过滑轮的吊绳控制一个滑块在板上运动,运动范围为50cm×50cm。

滑块的形状不限,质量大于100克。

滑块上固定有浅色画笔,以便运动时能在板上画出运动轨迹。

板上标有间距为1cm的浅色坐标线(不同于画笔颜色),左下角为直角坐标原点, 示意图1所示。

图1 电机控制系统二、要求1、基本要求:(1)控制系统能够通过键盘或其他方式任意设定坐标点参数;(2)控制滑块在50cm×50cm的范围内作自行设定的运动,运动轨迹长度不小于50cm,滑块在运动时能够在板上画出运动轨迹,限150秒内完成;(3)控制滑块作圆心可任意设定、直径为30cm的圆周运动,限200秒内完成;(4)滑块从左下角坐标原点出发,在100秒内到达设定的一个坐标点(两点间直线距离不小于40cm)。

2、发挥部分(1)能够显示滑块中画笔所在位置的坐标;(2)控制滑块沿板上标出的任意曲线运动(见示意图),曲线在测试时现场标出,线宽1.5cm~1.8cm,总长度约50cm,颜色为黑色;曲线的前一部分是连续的,长约30cm;后一部分是两段总长约20cm的间断线段,间断距离不大于1cm;沿连续曲线运动限定在150秒内完成,沿间断曲线运动限定在300秒内完成;(3)控制滑块在板上绘出一个数字字符,如“2”、“3”、“5”“6”、“8”、“9”等,限定在300秒内完成;(4)其他。

三、评分标准四、说明(1)滑块的运动轨迹以画笔画出的痕迹为准,应尽量使滑块运动轨迹与预期轨迹吻合,同时尽量缩短运动时间;(2)若在某项测试中运动超过限定的时间,该项目不得分;(3)运动轨迹与预期轨迹之间的偏差超过4cm时,该项目不得分;(4)在基本要求(3)、(4)和发挥部分(2)、(3)中,滑块开始运动前,允许手动将滑块定位;开始运动后,不能再人为干预滑块运动。

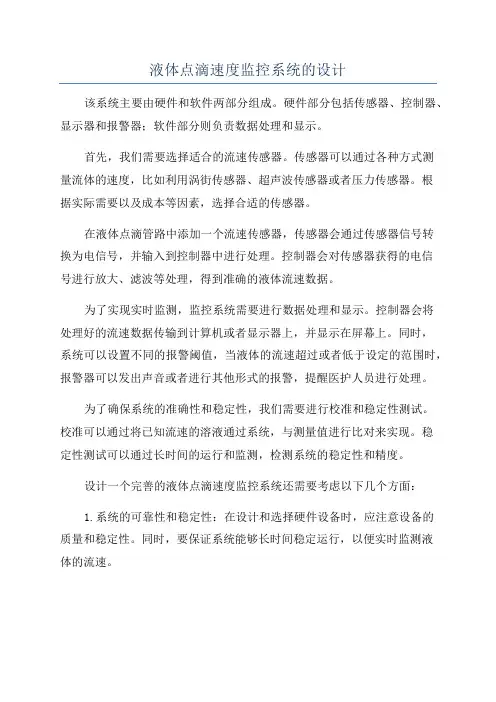

液体点滴速度监控系统的设计

液体点滴速度监控系统的设计

液体点滴速度监控系统的设计该系统主要由硬件和软件两部分组成。

硬件部分包括传感器、控制器、显示器和报警器;软件部分则负责数据处理和显示。

首先,我们需要选择适合的流速传感器。

传感器可以通过各种方式测量流体的速度,比如利用涡街传感器、超声波传感器或者压力传感器。

根据实际需要以及成本等因素,选择合适的传感器。

在液体点滴管路中添加一个流速传感器,传感器会通过传感器信号转换为电信号,并输入到控制器中进行处理。

控制器会对传感器获得的电信号进行放大、滤波等处理,得到准确的液体流速数据。

为了实现实时监测,监控系统需要进行数据处理和显示。

控制器会将处理好的流速数据传输到计算机或者显示器上,并显示在屏幕上。

同时,系统可以设置不同的报警阈值,当液体的流速超过或者低于设定的范围时,报警器可以发出声音或者进行其他形式的报警,提醒医护人员进行处理。

为了确保系统的准确性和稳定性,我们需要进行校准和稳定性测试。

校准可以通过将已知流速的溶液通过系统,与测量值进行比对来实现。

稳定性测试可以通过长时间的运行和监测,检测系统的稳定性和精度。

设计一个完善的液体点滴速度监控系统还需要考虑以下几个方面:1.系统的可靠性和稳定性:在设计和选择硬件设备时,应注意设备的质量和稳定性。

同时,要保证系统能够长时间稳定运行,以便实时监测液体的流速。

2.软件的易用性:设计一个用户友好的界面和操作系统,使医护人员能够方便地使用和操作该系统。

对于不同的用户,可以提供不同的操作模式和权限。

3.数据的存储和分析:系统应具备将数据存储和分析的功能,以便日后查看和分析。

可以将数据存储在本地或者云端,以便随时调取。

4.系统的可拓展性:系统应具备可拓展的功能,比如可以与其他设备进行数据交互、或者可以设置多个液体点滴的监控等。

综上所述,液体点滴速度监控系统是一种用于监测和保障患者安全的设备。

通过选择合适的硬件和软件,进行适当的校准和测试,可以设计出一个高度可靠和准确的液体点滴速度监控系统。

液体点滴测速

液体点滴测速

液体点滴速度监控装置一、方案论证及选择1、系统总体框图如下:2、滴速检测部分为了检测液滴下落的速度并且将其转换为电信号,需要利用适合的传感器来完成。

方案一、利用光电传感器,将其发射端和接收端分别设置在滴斗的两端。

当液滴下落时,通过光电传感器的瞬间,由于水对光的折射作用,会使接收端接收到的可见光能量降低,以此进行计数,再传入单片机进行处理,完成检测速度功能。

方案二、利用主动式红外发射接收传感器,液滴下落时,利用其对红外线的吸收和折射能力,是红外接收在液滴下落至红外线发射接收通路上时接收红外线发生衰减,来进行规律性的计数,完成检测速度功能。

方案三、利用导线自制一对探针置于滴斗内,在液滴落下的瞬间,利用液滴导电性使两个探针导通,以达到检测的目的。

方案一利用水对可见光的折射来计数,对于题目要求的无色液体来说,谁对其吸收能力很弱,基本上完全靠折射来工作。

而方案二则是利用水对红外线的吸收和折射作用来计数,有较强的适应性,可以应用于无色液体。

方案三则为有损探测,与前两项无损探测相比,局限较大。

综上,选方案二。

3、速度控制部分控制液滴下落速度主要有两种方法:方案一、通过步进电机和滑轮系统控制储液瓶的高度,来达到控制液滴流速的目的。

方案二、通过控制滴速夹的松紧程度来控制液滴流速。

方案一实现较为简便,通过步进电机可方便地实现储液瓶高度的调节,从而达到控制液滴流速的目的,但缺点是调节储液瓶移动的距离比较大,所需时间比较长,而且储液瓶高度与流速的关系非线性,并且没有现成的公式可以利用,而只能去足够多的采样点,来分析两者之间的关系,得出大致的经验公式。

在自变量(储液瓶移动距离)变化范围较大的情况下,这项工作更为繁杂。

方案二控制滴速夹移动的距离很小,但是滴速夹的松紧调节过程中,移动距离、移动阻力等参数难以计算,用机电系统实现起来较为困难。

综上,我们选择方案一。

4、电机驱动模块方案一、采用集成驱动芯片,再利用单片机驱动。

方案二、采用分立元件构建与集成驱动芯片等效功能的电路,驱动信号较之方案一复杂。

液体点滴速度监控装置

液体点滴速度监控装置

液体点滴速度监控装置摘要本装置采用医用250豪升注射液玻璃瓶,针柄为深蓝色的医用一次性输液器作为控制对象。

通过步进电机控制注射液玻璃瓶的高度,从而控制点滴的速度。

从站由单片机和CPLD 控制,主站和从站之间采用的RS485总线通信。

系统控制误差在设定值10%以内,调整时间小于三分钟。

一.方案论证:(一)总体方案比较:各种控制方案原理框图大致如下:图1—1—1 方案原理框图方案一:方案二:方案三:单片机作为控制单元,步进电机控制瓶子的高度,反射式光电传感器检测滴速和报警位置。

由单片机根据传感器检测到的反馈信号控制步进电机的转动,通过定滑轮将圆周运动转换为输液瓶的垂直运动。

用CPLD由测周法计算滴速,由于滴速在较低频率时变化很小,因而可以根据滴速的大小适当确定调整的步速,以快速并较精确地调整滴速。

此方案充分利用单片机和可编程逻辑器件进行快速设计和高精度﹑自动化控制。

综合以三种方案,最后我们选取方案三。

(二)具体方案选取根据以上的论述,我们将监控装置(从站)化分为以下几个部分:◆电机驱动装置◆传动装置◆传感器模块◆测定滴速模块◆通信模块由于主站和模拟从站的电路和功能都比较简单,而通信模块将在监控装置中详细说明,故不再论述它们的电路结构。

1.电机驱动装置我们使用的电机的相电流位2.5安,工作电压为27 伏,为三相电机,当工作在三相六拍时,两相同时工作,这时电机的驱动功率为135瓦。

我们定制150瓦的变压器作为电源变压器。

电机的驱动采用集成功率电子开关TWH8752,该器件可直接由TTL、CMOS 等数字电路驱动,工作开关速度快、工作频率高(可达1.5MHz)、控制功率大,内部开关管反向击穿电压为100伏。

加散热片后,通过的罐电流可达3安。

其输出管采用集电极开路方式,片内还设过热减流保护电路。

由于电机的每相电流约为2.5安,故每相须串接一限流电阻,选取线六点组的规格为10Ω/50W。

整个装置在工作时会散出很大的热量,须添加一个风扇散热。

(整理)液体点滴测速

(整理)液体点滴测速

液体点滴速度监控装置一、任务设计并制作一个液体点滴速度监测与控制装置,示意图如右图所示。

二、要求1、基本要求(1)在滴斗处检测点滴速度,并制作一个数显装置,能动态显示点滴速度(滴/分)。

(2)通过改变h2控制点滴速度,如右图所示;也可以通过控制输液软管夹头的松紧等其它方式来控制点滴速度。

点滴速度可用键盘设定并显示,设定范围为20~150(滴/分),控制误差范围为设定值 10% 1滴。

(3)调整时间≤3分钟(从改变设定值起到点滴速度基本稳定,能人工读出数据为止)。

(4)当h1降到警戒值(2~3cm)时,能发出报警信号。

2、发挥部分设计并制作一个由主站控制16个从站的有线监控系统。

16个从站中,只有一个从站是按基本要求制作的一套点滴速度监控装置,其它从站为模拟从站 (仅要求制作一个模拟从站)。

(1)主站功能:a.具有定点和巡回检测两种方式。

b.可显示从站传输过来的从站号和点滴速度。

c.在巡回检测时,主站能任意设定要查询的从站数量、从站号和各从站的点滴速度。

d.收到从站发来的报警信号后,能声光报警并显示相应的从站号;可用手动方式解除报警状态。

(2)从站功能:a.能输出从站号、点滴速度和报警信号;从站号和点滴速度可以任意设定。

b.接收主站设定的点滴速度信息并显示。

c.对异常情况进行报警。

(3)主站和从站间的通信方式不限,通信协议自定,但应尽量减少信号传输线的数量。

(4)其它。

三、评分标准四、说明1、控制电机类型不限,其安装位置及安装方式自定。

2、储液瓶用医用250毫升注射液玻璃瓶(瓶中为无色透明液体)。

3、受液瓶用1.25升的饮料瓶。

4、点滴器采用针柄颜色为深蓝色的医用一次性输液器(滴管滴出20点蒸馏水相当于1ml±0.1ml)。

5、赛区测试时,仅提供医用移动式点滴支架,其高度约1.8m,也可自带支架;测试所需其它设备自备。

6、滴速夹在测试开始后不允许调节。

7、发挥部分第(2)项从站功能中,c中的“异常情况”自行确定。

液体点滴速度监控装置设计报告

液体点滴速度监控装置设计报告

液体点滴速度监控装置设计报告一、引言液体点滴在医疗领域中广泛应用,用于输液、给药等目的。

监控液体点滴的速度对于保证患者的安全和治疗的有效性至关重要。

为了满足对液体点滴速度进行实时监控的需求,我们设计了一种液体点滴速度监控装置。

二、设计原理三、装置设计1.液位传感器:液位传感器是用于测量液体液位变化的关键组件。

传感器采用了浮球原理,即将一个浮球固定在导轨上,当液位升高时,浮球被抬升,随着液位降低,浮球被下压。

通过浮球的位置变化,可以得到液体的液位变化情况。

2.电子控制单元:电子控制单元包括微控制器、模数转换器和显示屏。

微控制器用于处理传感器的信号,并计算液体点滴的速度。

模数转换器用于将传感器的模拟信号转换为数字信号,供微控制器处理。

显示屏用于实时显示液体点滴的速度。

3.其他组件和接口:装置还需要其他一些组件和接口来支持工作,如电源、按键开关和数据输出接口。

电源用于为整个装置提供电力,按键开关用于启动和停止液体点滴速度监控功能,数据输出接口用于将监控结果输出给其他设备。

四、工作流程1.用户启动装置,并通过按键开关选择开始监控液体点滴速度。

2.液位传感器感知液位的变化,并将模拟信号传递给模数转换器。

3.模数转换器将模拟信号转换为数字信号,传递给微控制器。

4.微控制器根据液位的变化计算出液体点滴的速度,并将结果显示在显示屏上。

5.用户根据显示屏上的速度信息判断液体点滴是否正常,并根据需要进行调整。

五、性能评估1.准确性:液体点滴速度监控装置应具备高精度的液位测量和速度计算能力,以保证监控结果的准确性。

2.稳定性:装置应具备良好的稳定性,能够在各种环境条件下正常工作,不受外界干扰影响。

3.实时性:装置应能够实时监测液体点滴的速度,并将结果及时显示在显示屏上,以满足临床医疗的需求。

六、结论本设计报告介绍了一种液体点滴速度监控装置的设计原理和工作流程。

该装置通过液位传感器和电子控制单元实现对液体点滴速度的实时监控,并通过显示屏将监控结果显示出来。

F6设计题目液体点滴速度监控装置

F6设计题目液体点滴速度监控装置

F6设计题目:液体点滴速度监控装置参赛学校:山东农业大学参赛学生:王涛李晓军于伯建2003年全国大学生电子设计大赛说明书2003年9月17日设计题目:液体点滴速度监控装置一、摘要本系统采用分布式微机控制系统,通过调整输液瓶的高度来精确控制最多可达16个输液器的点滴速度。

系统采用主从式结构,都采用89s52作为CPU。

从机通过光敏元件测定点滴速度,并通过步进电机调整输液瓶高度,构成了一个闭环控制系统。

可通过键盘设定所需点滴速度,设定范围可达20~150滴/分,调整误差≤ 5%,调整时间≤2分钟。

并可动态显示实时点滴速度。

当液面下降到2~3cm的警戒值时,可进行声光报警。

主从站之间通过RS-485总线构成串行通讯网络。

主站可对16个从站进行定点或巡回监测,查询各从站的实时状态,并可显示其从站号和点滴速度,并可远程设定各从站的点滴速度,当收到从站发来的报警信号后,能声光报警并显示相应的从站号,并可手动方式解除报警。

该系统布局合理,运行平稳,控制精度较高,完全达到了题目基本部分的要求,并基本实现了发挥部分要求。

二、系统方案确定1、总方案:分析题目要求,系统为一个主从式测控系统。

由通讯网络把主站和多个从站连成一个系统。

通讯网络可采用RS-232或RS-485等接口组成。

测控从站的功能可有多种方案实现,但一般都都由控制单元、执行机构和检测单元三部分组成。

下面具体论述分析一下各个部分的方案确定。

2、通讯方案的确定通讯网络可选用RS-232或RS-485。

RS-232系统的通讯距离一般小于15米,而RS-485的通讯距离可达1000多米。

考虑到本系统模拟的医院病房的实际情况,15米不能满足要求,故采用了RS-485系统3、执行机构方案的确定小型执行机构的驱动元件一般选择直流电机或步进电机。

其中直流电机使用方便,价格便宜,但运动精度较低,难以实现精确的位置控制。

如用直流电机调整输液瓶的高度,将难以控制其精确位置,系统稳定性较差,较难达到题目的要求。

液体点滴速度监控装置

液体点滴速度监控装置

图2图1图4(或反转)并对霍尔元件产生的脉冲个数计数,当霍尔元件产生的脉冲个数与所需的脉冲个数相等,即让电机停转,此时升高(或下降)到达的高度即为所需高度。

(3)手动和自动功能转换 本系统增加了手动按扭操作,调试时和自动操作结合起来能更快、更准确地调节液位高度。

自动和手动控制转换装置由三个按键开关组成。

其中K1有自锁功能,当K1按下时系统进入手动控制状态。

此时按下K3,T1基极电位变为高电平导通,电机得电正转;当松开K3按下K2时,高电平通过K2使T1导通,电机得电,同时触发T3导通使继电器线圈得电,通过继电器触点的状态变化实现电机反转。

算法及软件流程图1.从站部分的软件设计思路从站系统软件根据总体方案要求,采用“粗调+细调” 的闭环控制方法。

所谓“粗调”,就是根据当前所测到的实际滴速与所要设置的滴速相比较,再查表,得到调瓶要上升(或下降)的脉冲数,直接驱动电机正反转,并记录脉冲个数,当脉冲个数到,即让电机停转。

所谓“细调”就是在粗调完成的基础上, 再测量粗调后的滴速,如果测到的滴速不在要求允许的误差范围内,再做第二次调整。

这样做提高了控制精度。

如果粗调完成,控制精度已经符合要求,则无需再经过细调。

经试验,大多数情况下,粗调之后即能满足要求,无需经过细调。

采用“粗调+细调”的这种做法, 首先要有一个较为详尽、准确的表格。

其次就是调整前,必须等待系统实际测量值稳定后,才能做调整。

因为调整方案是以当前实际滴速为基准查表得到的,如果当前滴速还不稳定,查表得到的值必定不是准确的值,从而不满足要求。

经过多次试验,我们得到了一个较为详尽、准确的表格。

表1为不同高度下的滴速值。

在对每一个高度的滴速进行人工测量时,由于人为或仪器等诸多因素的存在,测量到的值难免有误差。

但本方案采用的是 “粗调+细调”的闭环控制方法,从根本上解决了这个问题。

由表1可知,每个高度都对应有一个相应的滴速,控制过程:假设当前滴速为60滴/分,要调整至20滴/分。

液滴速度监控装置的设计报告.

液滴速度监控装置的设计报告.

液体点滴速度监控装置设计长沙大学07级电子专业徐姿龙泽亮摘要:本系统为一个液滴的速度检测与控制装置。

以单片为核心,由水滴速度测试系统、水速控制系统、显示装置、单片机系统、键盘系统和报警等系统组成。

应用水的压强随着高度差的变化而变化的原理,利用控制步进电动机的升降来控制点滴速度。

点滴速度可用键盘来设定,键盘系统为独立式按键系统,红外对管是为检测液滴的速度提供脉冲。

从改变设定值起到点滴速度基本稳定整个过程的调整时间小于3分钟。

同时在水到达警戒线以下时能发出报警信号。

以上为系统的一个结点,我们还建立了一个由主站控制16 个从站的有线监控系统。

每个从站都可以和主站通信。

主站可以工作在定点和巡回检测两种方式下,可以显示从站传输来的从站号和点滴速度,16个从站中,只有一个从站是按基本要求制作的一套点滴速度监控装置,其它从站为模拟从站(仅制作了一个模拟从站)。

关键字:点滴速度,红外对管,步进电动机,51单片机Abstract: A droplet of the system for speed detection and control devices. AT89C51 to asingle core test system from the speed drops, water speed control systems, displaydevices, microcontroller systems, keyboard systems, and alarm system.Applicationof water pressure as the height difference and change the principle, the use ofstepper motor control to control the drip rate of take-off and landing. Drip rate ofthe keyboard can be used to set the keyboard for stand-alone system, key systems,infrared detection of the tube is to provide the pulse rate of droplets. Changesettings from drip to play the basic stability of the speed of adjustment of theprocess time of less than 3 minutes. At the same time to reach the warning level inthe water can be issued when the following warning signals.This system of a node, we also established a master control station 16 of the cablefrom the monitoring system. Each slave and master can be communication. Masterstation can be fixed and roving in the detection of two ways, we can show thattransmission from station to station and from the drip rate, can be set to the numberof inquiries from the station from the station number, the speed bit by bit from thestation.Keyword: little speed, infrared to control, stepper motor, 51 single-chip目录1 总体方案设计与论证 (3)1.1 方案论证与比较 (3)1.1.1 速度检测部分 (3)1.1.2 速度控制部分 (3)1.1.3 键盘部分 (3)1.1.4 储存检测部分 (3)1.1.5 主从机通信部分 (4)1.2 系统最终确定方案 (4)2 系统的硬件设计与实现 (4)2.1系统硬件的基本组成部分 (4)2.2主要单元电路设计 (4)2.2.1.点滴速度测量电路设计 (5)2.2. 2 键盘控制及显示电路 (6)2.2.3越限报警电路 (6)2.2. 4电机控制电路 (6)2.2. 5主从机电路 (8)3系统的软件设计 (8)4系统测试 (11)5总结 (12)6 参考文献 (12)附录程序清单 (12)1.总体方案设计与论证1.1 方案论证与比较由于题目所要求的系统比较复杂,涉及速度检测、速度控制、电机控制、数码显示、自动报警、主从机通信等各个方面。
