基于51单片机的无线数据收发系统设计(带电路图和代码)
基于 51 单片机的无线数据收发系统设计
基于 51 单片机的无线数据收发系统设计摘要：系统使用 51 单片机通过NRF24L01 模块远程传输数据，接收端通过NRF24L01 模块接收无线数据。
处理后由液晶进行数据显示，可根据需要设置声音提示。
系统接收与发送端模块均单片机、无线发送模块/ 接收、显示、声音提示模块。
关键词：51 单片机；NRF24L01；液晶显示；无线通讯1硬件设计1.1系统组成该系统将数据经过控制器由无线发送模块进行远距离发送，再通过接收端进行无线数据接收。
接收的数据经控制器处理后由液晶显示器显示，并根据需要可以实现一定的声音提示。
1.2无线收发模块本设计使用无线通讯技术实现数据的传送，能够实现此功能的硬件电路模块总类较多。
为符合设计需求，采用以NRF24L01 为核心的无线通讯模块。
该方案可以使系统具有低成本，低功耗，体积小等特点。
NRF24L01 无线模块出至 NORDIC 公司。
其工作频段在 2.4G— 5GHz，该模块正常工作电压为 1.9V—3.6V，内部具有 FSK 调制功能，集成了 NORDIC 公司自创的增强短脉冲协议。
该模块最多可实现 1 对 6 的数据发送与接收。
其每秒最高可传输两兆比特，能够实现地址检验及循环冗余检验。
若使用 SPI 接口，其每秒最高可传输八兆比特，多达 128 个可选工作频道，将该芯片的最小系统集成后，构成NRF24L01 无线通信模块。
1、引脚功能此模块有 6 个数据传输和控制引脚，采用 SPI 传输方式，实现全双工串口通讯，其中 CE脚为芯片模式控制线，工作情况下，CE 端协配合寄存器来决定模块的工作状态。
当4 脚电平为低时，模块开始工作。
数据写入的控制时钟由第 5 脚输入，数据写入与输出分别为 6、7 脚，中断信号放在了第 8 脚。
2、电器特性NRF24L01 采用全球广泛使用的 2.4Ghz 频率，传输速率可达 2Mbps，一次数据传输宽度可达 32 字节，其传输距离空旷地带可达2000M 此模块增强版空旷地带传输距离可达 5000M—6000M, 因内部具有 6 个数据通道，可实现 1 对 6 数据发送，还可实现 6 对 1 数据接收，其工作电压为 1.9V-3.6V，当没有数据传输时可进入低功耗模式运行，微控制器对其控制时可对数据控制引脚输入 5V 电平信号，可实现 GFSK 调制。
利用SI4432无线收发模块和51单片机进行无线收发测试实验程序代码
利用SI4432无线收发模块和51单片机进行无线收发测试实验程序代码（1、发射模块代码）#include<reg52.h>#define uint unsigned int#define uchar unsigned charuchar jiewan; //无线接收端数据接收存储完毕的标志变量uchar wx_rx_cishu;//无线接收端接收数据的次数的标志变量sbit key=P1^6;/************************************************************************************////************************************************************************************/sbit SDO=P1^0; //数据输出端口sbit SDI=P1^1; //数据输入端口sbit SCLK=P1^2; //数据时钟线sbit NSEL=P1^3; //片选端口sbit IRQ=P1^4; //中断信号端口sbit SDN=P1^5; //内部电源开关端口unsigned char ITSTATUS;//存放接收到的无线数据的缓冲数组uchar xdata jieshou_huanchong[255];/************************************************************************************///延时函数/************************************************************************************/void delay_ms(uint t){uint x,y;for(x=0;x<t;x++)for(y=0;y<10;y++);}/************************************************************************************///延时函数/************************************************************************************/void delay_ms2(uint t){uint x,y;for(x=0;x<t;x++)for(y=0;y<10;y++);}/************************************************************************************/ //SPI初始化函数/************************************************************************************/ void spi_init(){NSEL=1;SCLK=0;}/************************************************************************************/ //单个字节的写入函数/************************************************************************************/ void spi_write_byte(uchar shuju){uchar i;for(i=0;i<8;i++){if(shuju&0x80) //先发送最高位{SDI=1;}else{SDI=0;}SCLK=1;shuju=shuju<<1;delay_ms(2);SCLK=0;}}/************************************************************************************/ //单个字节的读取函数/************************************************************************************/ uchar spi_read_byte(){uchar rxvalue,i;rxvalue=0x00;for(i=0;i<8;i++){rxvalue=rxvalue<<1;SCLK=1;SDO=1;if(SDO==1){rxvalue=rxvalue|0x01;}else{rxvalue=rxvalue&0xfe;}delay_ms(2); //经调试，这里必须要延时SCLK=0;delay_ms(2); //经调试，这里必须要延时}return rxvalue;}/************************************************************************************/ //往某个寄存器写入数据的函数/************************************************************************************/ void write4432_add_byte(uchar add,uchar shuju){NSEL=0;spi_write_byte(add|0x80);spi_write_byte(shuju);NSEL=1;}/************************************************************************************/ //从某个寄存器读取数据的函数/************************************************************************************/ uchar read4432_add_byte(uchar add){uchar value;NSEL=0;spi_write_byte(add|0x00);value=spi_read_byte();NSEL=1;return value;}/************************************************************************************/ //设置接收模式函数/************************************************************************************/ void set_rx_mode(){write4432_add_byte(0x0e,0x02); //设置接收使能write4432_add_byte(0x05,0xff); //使能接收包中断write4432_add_byte(0x06,0x00);read4432_add_byte(0x03); //清中断read4432_add_byte(0x04); //清中断write4432_add_byte(0x07,0x05); //人工接收模式，打开晶振}/************************************************************************************/ //4432数据包接收标志函数/************************************************************************************/ bit RX_shujubao(){IRQ=1;if(!IRQ){ITSTATUS=read4432_add_byte(0x03);//0x03寄存器中的值为0x02的话，表示已经接收一个有效数据包if((ITSTATUS&0x02)==0x02){return 1;}else{return 0;}}else{return 0;}}/************************************************************************************/ //4432发射单个数据的发送函数/************************************************************************************/ void TX_WX_DS(uchar jiqima ,uchar ztma){write4432_add_byte(0x0e,0x01); //发射使能write4432_add_byte(0x3e,3); //设置发送数据包长度//要发射出去的数据write4432_add_byte(0x7f,0xfa);//识别码write4432_add_byte(0x7f,jiqima);//机器码write4432_add_byte(0x7f,ztma);//状态码write4432_add_byte(0x05,0x04); //使能包发送中断write4432_add_byte(0x06,0x00);read4432_add_byte(0x03); //清中断read4432_add_byte(0x04); //清中断write4432_add_byte(0x07,0x09); //人工发射模式，打开晶振while(1) //等待发送完成，产生中断。
C51单片机利用ESP8266配置WIFI，发送温度数据的源码
C51单片机利用ESP8266配置WIFI，发送温度数据的源码使用DS18B20，ESP8266，实现WIFI传输温度，底层部分代码。
其中WIFI是作为服务器，上位机作为客户端。
单片机源程序如下：/***********************程序名：wifi_3.c功能：单片机与手机通信，实现温度信息的传输编程人： baxlumen************************/#include "reg52.h"#include#define uint unsigned int#define uchar unsigned char#define ulong unsigned longtypedef unsigned int u16;typedef unsigned char u8;sbit DSPORT=P3^7;sbit moto=P1^1;sbit CLK = P3^6; //时钟sbit DIN = P3^4; //输入sbit CS = P3^5; //片选#define LCD1602_DATAPINS P0sbit LCD1602_E=P2^7;sbit LCD1602_RW=P2^5;sbit LCD1602_RS=P2^6;u16 sun; //光照int temp;int sdata; //温度int xiaoshu1;int xiaoshu2;float tp;uchar DisplayData[]={0,0,0,0,0,0,0,0};/*****************定义程序中所需要的延时********************/void Delay1ms(uint y){uint x;for( ; y>0; y--){for(x=110; x>0; x--);}}void delay(u16 i){while(i--);}void delay1ms(){unsigned char i;for(i=124;i>0;i--); //延时124*8+10=1002us}/************************************************************** ****************** 函数名 : Lcd1602_Delay1ms* 函数功能 : 延时函数，延时1ms* 输入 : c* 输出 : 无* 说名 : 该函数是在12MHZ晶振下，12分频单片机的延时。
基于51单片机驱动SI4432无线模块收发C语言程序
基于51单片机驱动SI4432无线模块收发C语言程序#include <reg52.h>#include <ABSACC.h>#include <intrins.h>#include <stdio.h>//----------------------------------RF4432配置口定义--------------------------------------- //sbit RF4432_PAC=P2^4; //收发模式切换控制端sbit RF4432_SDO=P3^5; //SPI数据输出sbit RF4432_SDI=P3^4; //SPI数据输入sbit RF4432_SCLK=P3^7; //SPI时钟输入端口sbit RF4432_SEL=P3^3; //SPI片选sbit RF4432_IRQ=P3^2; //SI4432工作状态指示端口sbit KEY=P3^6; //BLT53A上电控制端sbit LED_GREEN=P2^1;sbit P15=P1^5;//-------------------------射频芯片相关定义--------------------------------------------#define RF4432_TxRxBuf_Len 32 //定义RF4432数据包长度char RF4432_TxRxBuf[RF4432_TxRxBuf_Len];unsigned char Packet[30]={9,20,30,21,15,58,56,69,25,23,12,25,56,22,23,24};//Transmit packet unsigned char Length=4;unsigned char Data_Buf[10];unsigned char Data_Len;typedef enum _RF_ENUM{RF_OK = 0x00, //function response parametersRF_ERROR_TIMING = 0x01,RF_ERROR_PARAMETER = 0x02,RF_PACKET_RECEIVED = 0x03,RF_NO_PACKET = 0x04,RF_CRC_ERROR = 0x05,} RF_ENUM;//----------------------------RF4432 配置寄存器地址-------------------------------- #define DEVICE_TYPE 0x00#define EVICE_VERSION 0x01 //版本号#define DEVICE_STATUS 0x02 //设备状态#define INTERRUPT_STATUS_1 0x03#define INTERRUPT_STATUS_2 0x04#define INTERRUPT_ENABLE_1 0x05#define INTERRUPT_ENABLE_2 0x06#define OPERATING_FUNCTION_CONTROL_1 0x07 //工作模式和功能控制1#define OPERATING_FUNCTION_CONTROL_2 0x08 //工作模式和功能控制2#define CRYSTAL_OSCILLATOR_LOAD_CAPACITANCE 0x09 //晶振负载电容设置#define MICROCONTROLLER_OUTPUT_CLOCK 0x0A#define GPIO0_CONFIGURATION 0x0B //GPIO0功能设置寄存器见英文文档第105页#define GPIO1_CONFIGURATION 0x0C#define GPIO2_CONFIGURATION 0x0D#define IO_PORT_CONFIGURATION 0x0E#define ADC_CONFIGURATION 0x0F#define ADC_SENSOR_AMPLIFIER_OFFSET 0x10#define ADC_VALUE 0x11#define TEMPERATURE_SENSOR_CONTROL 0x12 //温度传感器校准#define TEMPERATURE_VALUE_OFFSET 0x13#define WAKE_UP_TIMER_PERIOD_1 0x14#define WAKE_UP_TIMER_PERIOD_2 0x15#define WAKE_UP_TIMER_PERIOD_3 0x16#define WAKE_UP_TIMER_VALUE_1 0x17#define WAKE_UP_TIMER_VALUE_2 0x18#define LOW_DUTY_CYCLE_MODE_DURATION 0x19#define LOW_BATTERY_DETECTOR_THRESHOLD 0x1A //低压检测阈值寄存器#define BATTERY_VOLTAGE_LEVEL 0x1B#define IF_FILTER_BANDWIDTH 0x1C //中频滤波器带宽寄存器#define AFC_LOOP_GEARSHIFT_OVERRIDE 0x1D#define AFC_TIMING_CONTROL 0x1E#define CLOCK_RECOVERY_GEARSHIFT_OVERRIDE 0x1F#define CLOCK_RECOVERY_OVERSAMPLING_RATIO 0x20#define CLOCK_RECOVERY_OFFSET_2 0x21#define CLOCK_RECOVERY_OFFSET_1 0x22#define CLOCK_RECOVERY_OFFSET_0 0x23#define CLOCK_RECOVERY_TIMING_LOOP_GAIN_1 0x24#define CLOCK_RECOVERY_TIMING_LOOP_GAIN_0 0x25#define RECEIVED_SIGNAL_STRENGTH_INDICATOR 0x26#define RSSI_THRESHOLD_FOR_CLEAR_CHANNEL_INDICATOR 0x27#define ANTENNA_DIVERSITY_REGISTER_1 0x28#define ANTENNA_DIVERSITY_REGISTER_2 0x29#define DATA_ACCESS_CONTROL 0x30#define EZMAC_STATUS 0x31#define HEADER_CONTROL_1 0x32 //Header 起始码设置#define HEADER_CONTROL_2 0x33#define PREAMBLE_LENGTH 0x34 //前导码长度#define PREAMBLE_DETECTION_CONTROL 0x35 //前导码检测设置#define SYNC_WORD_3 0x36 //同步字节#define SYNC_WORD_2 0x37#define SYNC_WORD_1 0x38#define SYNC_WORD_0 0x39#define TRANSMIT_HEADER_3 0x3A#define TRANSMIT_HEADER_2 0x3B#define TRANSMIT_HEADER_1 0x3C#define TRANSMIT_HEADER_0 0x3D#define TRANSMIT_PACKET_LENGTH 0x3E //发送数据包长度，详细请看P125页#define CHECK_HEADER_3 0x3F#define CHECK_HEADER_2 0x40#define CHECK_HEADER_1 0x41#define CHECK_HEADER_0 0x42#define HEADER_ENABLE_3 0x43#define HEADER_ENABLE_2 0x44#define HEADER_ENABLE_1 0x45#define HEADER_ENABLE_0 0x46#define RECEIVED_HEADER_3 0x47#define RECEIVED_HEADER_2 0x48#define RECEIVED_HEADER_1 0x49#define RECEIVED_HEADER_0 0x4A#define RECEIVED_PACKET_LENGTH 0x4B //接收数据包长度，详细请看P134页#define ANALOG_TEST_BUS 0x50#define DIGITAL_TEST_BUS_ENSCTEST_ 0x51#define TX_RAMP_CONTROL 0x52#define PLL_TUNE_TIME 0x53 //锁相环切换时间#define CALIBRATION_CONTROL 0x55#define MODEM_TEST 0x56#define CHARGEPUMP_TEST 0x57#define CHARGEPUMP_CURRENT_TRIMMING_OVERRIDE 0x58#define DIVIDER_CURRENT_TRIMMING 0x59#define VCO_CURRENT_TRIMMING 0x5A#define VCO_CALIBRATION_OVERRIDE 0x5B#define SYNTHESIZER_TEST 0x5C#define BLOCK_ENABLE_OVERRIDE_1 0x5D#define BLOCK_ENABLE_OVERRIDE_2 0x5E#define BLOCK_ENABLE_OVERRIDE_3 0x5F#define CHANNEL_FILTER_COEFFICIENT_ADDRESS 0x60#define CHANNEL_FILTER_COEFFICIENT_VALUE 0x61#define CRYSTAL_OSCILLATOR_CONTROL_TEST 0x62#define RC_OSCILLATOR_COARSE_CALIBRATION_OVERRIDE 0x63#define RC_OSCILLATOR_FINE_CALIBRATION_OVERRIDE 0x64#define LDO_CONTROL_OVERRIDE_ENSPOR 0x65#define LDO_LEVEL_SETTING 0x66 #define DELTASIGMA_ADC_TUNING_1 0x67#define DELTASIGMA_ADC_TUNING_2 0x68#define AGC_OVERRIDE_1 0x69 #define AGC_OVERRIDE_2 0x6A#define GFSK_FIR_FILTER_COEFFICIENT_ADDRESS 0x6B#define GFSK_FIR_FILTER_COEFFICIENT_VALUE 0x6C#define TX_POWER 0x6D //发射功率设置,详细请见P153#define TX_DATA_RATE_1 0x6E //数据发送波特率设置寄存器1#define TX_DATA_RATE_0 0x6F //数据发送波特率设置寄存器0#define MODULATION_MODE_CONTROL_1 0x70 //调制方式控制,详细请见P155#define MODULATION_MODE_CONTROL_2 0x71#define FREQUENCY_DEVIATION 0x72#define FREQUENCY_OFFSET_1 0x73#define FREQUENCY_OFFSET_2 0x74#define FREQUENCY_BAND_SELECT 0x75 //频段选择,详细请见P157#define NOMINAL_CARRIER_FREQUENCY_1 0x76 //基准载波频率#define NOMINAL_CARRIER_FREQUENCY_0 0x77#define FREQUENCY_HOPPING_CHANNEL_SELECT 0x79 //跳频频道选择,详细请见P158#define FREQUENCY_HOPPING_STEP_SIZE 0x7A //跳频频道间隔#define TX_FIFO_CONTROL_1 0x7C#define TX_FIFO_CONTROL_2 0x7D#define RX_FIFO_CONTROL 0x7E#define FIFO_ACCESS 0x7F //FIFO读写方式设置，//-------------------------------RF4432控制指令--------------------------------------------- #define RR 0x00#define WR 0x80//------------------------------------------------延时------------------------------void delay_10us(char n){int i;while(n--)for(i=0;i<5;i++);}void delay_ms(int num){int x,y;for(y=0;y<num;y++){for(x = 0;x < 500;x)x++;}}//------------------------------------SPI单字节读取函数------------------------------------- unsigned char SPI_Read(void){unsigned char i,rxdata;rxdata = 0x00;for (i = 0;i < 8;i++){rxdata = rxdata<<1;RF4432_SCLK=1;RF4432_SDO=1;if (RF4432_SDO==1) //读取最高位，保存至最末尾，通过左移位完成整个字节 {rxdata |= 0x01;}else{rxdata &= ~0x01;}delay_10us(2);RF4432_SCLK=0;delay_10us(2);}return rxdata;}//--------------------------SPI单字节写入函数----------------------------------------------void SPI_Write(unsigned char txdata){unsigned char i;for (i = 0;i < 8;i++){if (txdata&0x80) //总是发送最高位{RF4432_SDI=1;}else{RF4432_SDI=0;}RF4432_SCLK=1;txdata = txdata<<1;RF4432_SCLK=0;}}//---------------------RF4432寄存器读取函数--------------------------------------------------- void RF4432_ReadReg(unsigned char addr, unsigned char *RegisterData){RF4432_SEL=0;SPI_Write(addr|RR);*RegisterData = SPI_Read();RF4432_SEL=1;}//----------------RF4432寄存器写入函数---------------------------------------------------------- void RF4432_WriteReg(unsigned char addr, unsigned char value){RF4432_SEL=0;SPI_Write(addr|WR);SPI_Write(value);RF4432_SEL=1;}//-----------------------RF4432寄存器读取函数---------------------------------------------void RF4432_ReadBurestReg(unsigned char addr,unsigned char *p,unsigned char count){unsigned char i;RF4432_SEL=0;SPI_Write(addr|RR);for(i=0;i<count;i++){p[i] = SPI_Read();}RF4432_SEL=1;}//---------------------------------RF4432射频芯片初始化函数------------------------------------ void RF4432_Init(void){unsigned char RegisterData;//unsigned int i,j;delay_ms(20);delay_ms(20);delay_ms(20);delay_ms(20);delay_ms(20);delay_ms(20);RF4432_ReadReg(0x03,&RegisterData);//read the Interrupt Status1 registerRF4432_ReadReg(0x04,&RegisterData);//read the Interrupt Status2 register//SW resetRF4432_WriteReg(0x07, 0x80);//write 0x80 to the Operating & Function Control1 register//wait for chip ready interrupt from the radio (while the nIRQ pin is high)while(RF4432_IRQ);//read interrupt status registers to clear the interrupt flags and release NIRQ pinRF4432_ReadReg(0x03, &RegisterData);RF4432_ReadReg(0x04, &RegisterData);/*set the physical parameters*///set the center frequency to 434 MHzRF4432_WriteReg(0x75, 0x57); //write 0x75 to the Frequency Band Select registerRF4432_WriteReg(0x76, 0x19); //write 0xBB to the Nominal Carrier Frequency1 registerRF4432_WriteReg(0x77, 0x00); //write 0x80 to the Nominal Carrier Frequency0 register//set the desired TX data rate (9.6kbps)RF4432_WriteReg(0x6E, 0x13); //write 0x4E to the TXDataRate 1 registerRF4432_WriteReg(0x6F, 0xA9); //write 0xA5 to the TXDataRate 0 registerRF4432_WriteReg(0x70, 0x2C); //write 0x2C to the Modulation Mode Control 1 registerRF4432_WriteReg(0x58, 0x80); //VCO//set the TX power to MAXRF4432_WriteReg(0x6D, 0x1F); //write 0x1F to the TX Power register/*set the modem parameters according to the exel calculator(parameters: 4.8 kbps, deviation: 50 kHz, channel filter BW: 102.2 kHz*/RF4432_WriteReg(0x1C, 0xAD);//write 0x1E to the IF Filter Bandwidth registerRF4432_WriteReg(0x20, 0xE2);//write 0xD0 to the Clock Recovery Oversampling Ratio registerRF4432_WriteReg(0x21, 0x80);//write 0x00 to the Clock Recovery Offset 2 registerRF4432_WriteReg(0x22, 0x1A);//write 0x9D to the Clock Recovery Offset 1 registerRF4432_WriteReg(0x23, 0x37);//write 0x49 to the Clock Recovery Offset 0 registerRF4432_WriteReg(0x24, 0x00);//write 0x00 to the Clock Recovery Timing Loop Gain 1 registerRF4432_WriteReg(0x25, 0x04);//write 0x24 to the Clock Recovery Timing Loop Gain 0 registerRF4432_WriteReg(0x1D, 0x44);//enable afcRF4432_WriteReg(0x1E, 0x0A);RF4432_WriteReg(0x2A, 0x2C);RF4432_WriteReg(0x1F, 0x03);RF4432_WriteReg(0x69, 0x60);//write 0x40 to the AFC Loop Gearshift Override registerRF4432_WriteReg(0x72, 0x70);//write 0x48 to the Frequency Deviation register//set the preamble length to 10bytes if the antenna diversity is used and set to 5bytes if notRF4432_WriteReg(0x34, 0xCF); //write 0x0C to the Preamble Length register//set preamble detection threshold to 20bitsRF4432_WriteReg(0x35, 0x20); //write 0x2A to the Preamble Detection Control register//Disable header bytes; set variable packet length (the length of the payload is defined by the //received packet length field of the packet); set the synch word to two bytes longRF4432_WriteReg(0x33, 0x02); //write 0x02 to the Header Control2 register//Set the sync word pattern to 0x2DD4RF4432_WriteReg(0x36, 0x2D); //write 0x2D to the Sync Word 3 registerRF4432_WriteReg(0x37, 0xD4); //write 0xD4 to the Sync Word 2 register//enable the TX & RX packet handler and CRC-16 (IBM) checkRF4432_WriteReg(0x30, 0x8D); //write 0x8D to the Data Access Control register//Disable the receive header filtersRF4432_WriteReg(0x32, 0x00 ); //write 0x00 to the Header Control1 register//enable FIFO mode and GFSK modulationRF4432_WriteReg(0x71, 0x2B); //write 0x63 to the Modulation Mode Control 2 register/*set the GPIO's according the testcard type*/RF4432_WriteReg(0x0B, 0x0A); //write 0x12 to the GPIO0 Configuration(set the TX state)RF4432_WriteReg(0x0C, 0x0A); //write 0x15 to the GPIO1 Configuration(set the RX state)//set the AGCRF4432_WriteReg(0x69, 0x35); //write 0x0B to the AGC Override 2 register//set ADC reference voltage to 0.9VRF4432_WriteReg(0x68, 0x07); //write 0x04 to the Deltasigma ADC Tuning 2 register//set Crystal Oscillator Load Capacitance registerRF4432_WriteReg(0x09, 0x7F); //write 0xD7 to the Crystal Oscillator Load Capacitance registerRF4432_WriteReg(0x73,0x00);RF4432_WriteReg(0x74,0x00);//TxFIFOReset();RF4432_WriteReg(0x08, 0x01);RF4432_WriteReg(0x08, 0x00);//RxFIFOReset();RF4432_WriteReg(0x08, 0x02);RF4432_WriteReg(0x08, 0x00);}//-------------------------RF4432设置接收模式函数------------------------------------------ void RF4432_SetRxMode(void){unsigned char RegisterData;RF4432_WriteReg(0x0E, 0x02);//Rx_EN;//enable the packet valid interruptRF4432_WriteReg(0x05, 0xFF);RF4432_WriteReg(0x06, 0x00);RF4432_ReadReg(0x03, &RegisterData);RF4432_ReadReg(0x04, &RegisterData);//enable receiver chainRF4432_WriteReg(0x07, 0x05);}//---------------------------RF4432数据包接收函数------------------------------------------- unsigned char RF4432_RxPacket(void){unsigned char temp;RF4432_IRQ=1;if(!RF4432_IRQ){RF4432_ReadReg(INTERRUPT_STATUS_1,&temp);if(temp&0x02){return 1;}}return 0;}void RFIdle(void){unsigned char RegisterData;RF4432_WriteReg(0x07, 0x01);//diasble all ITsRF4432_WriteReg(0x05, 0x00);RF4432_WriteReg(0x06, 0x00);RF4432_ReadReg(0x03, &RegisterData);RF4432_ReadReg(0x04, &RegisterData);}void RFTransmit(unsigned char * packet, unsigned char length){unsigned char temp;unsigned char RegisterData;RF4432_WriteReg(0x0E, 0x01);//Tx_EN;RF4432_WriteReg(0x3e, length);for(temp=0;temp<length;temp++){RF4432_WriteReg(0x7f,packet[temp]);} //enable the wanted ITsRF4432_WriteReg(0x05, 0x04);RF4432_WriteReg(0x06, 0x00);RF4432_ReadReg(0x03, &RegisterData);RF4432_ReadReg(0x04, &RegisterData);//enable transmitterRF4432_WriteReg(0x07, 0x09);while(RF4432_IRQ);//while(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_12)); RF4432_ReadReg(0x03, &RegisterData);RF4432_ReadReg(0x04, &RegisterData);}RF_ENUM RFPacketReceived(unsigned char * packet, unsigned char * length) {unsigned char i;unsigned char RegisterData;if( RF4432_IRQ == 0 ){RF4432_ReadReg(0x03,&RegisterData);if( (RegisterData & 0x01) == 0x01 )//CRC error{RF4432_SetRxMode();return RF_CRC_ERROR;}if( (RegisterData & 0x02) == 0x02 )//packet received{//read bufferRF4432_ReadReg(0x4b,length);for(i=0;i<*length;i++){RF4432_ReadReg(0x7f,packet++);}RF4432_SetRxMode();return RF_PACKET_RECEIVED;}}return RF_NO_PACKET;}void StartUART( void ){SCON = 0x50;TMOD = 0x20;TH1 = 0XF4;TL1 = 0XF4;TR1 = 1; //允许定时器1工作}//串口发送数void R_S_Byte(unsigned char R_Byte){SBUF = R_Byte;while( TI == 0 ); //查询法 TI = 0;}main(){//unsigned char i;KEY=1;LED_GREEN=0;StartUART();RF4432_Init();delay_ms(10);RF4432_SetRxMode();//RF4432设置接收模式函数P15=1;while(1){RF4432_WriteReg(0x0E, 0x02);//Rx_EN;LED_GREEN=1;//灯亮RFTransmit(Packet,Length);//发送数据RFIdle();//进入空闲模式delay_ms(10);RF4432_SetRxMode();//RF4432设置接收模式函数while(RFPacketReceived(Data_Buf,&Data_Len) != RF_PACKET_RECEIVED);//waiting for receivingRFIdle();RF4432_ReadReg(0x26,&Data_Buf[1]);LED_GREEN=0;delay_ms(200);delay_ms(200);/*RF4432_SetRxMode();LED_GREEN=0;//=========================================================================================================== =if(RF4432_RxPacket()) //判断是否接收到数据{LED_GREEN=1;RF4432_ReadBurestReg(FIFO_ACCESS,RF4432_TxRxBuf,RF4432_TxRxBuf_Len);for(i=0;i<32;i++){R_S_Byte(RF4432_TxRxBuf[i]);}RF4432_SetRxMode();}*/ }}。
51单片机控制GSM模块收发短信代码
51单片机控制GSM模块收发短信代码#include/*#define uchar unsigned char#define uint unsigned int */#define int4 unsigned char#define int8 unsigned intint4 volatile GsmRcvAt[50] = {0};int4 volatile GsmRcv[50] = {0};int4 volatile GsmRcvCnt = 0;int4 volatile GsmAtFlag = 0 ;char str[5]={"12345"} ;/*****************************************************串口2初始化*****************************************************/ char Uart2Init(char s2smod,char brtx12,int4 reload) {S2CON = 0X50;//8位可变波特率，无奇偶位BRT = reload;//设置独立波特率发生器波特率if(s2smod == 1){AUXR |= S2SMOD; //S2SMOD = 1;//波特率倍速位}else if(s2smod == 0){AUXR &= (~S2SMOD); //S2SMOD = 0;//取消波特率倍速位}else{return -1;}if(brtx12 == 1){AUXR |= BRTx12;//BRTx12 = 1;1T模式}else if(brtx12 == 0){AUXR &= (~BRTx12);//BRTx12 = 0;12T模式}else{return -2;}AUXR |= BRTR;//开启波特率发生器IE2 |= ES2;// ES2 = 1; //允许串口2中断EA = 1; //开总中断return 0;}/************************************************************** ****************名:void Uart2Sends(char* data_at)作用: 发送字符串到串口2参数: char* data_at 字符串头地址返回:*************************************************************** ****************/void Uart2Sends(char* data_at){int4 cnt=0;IE2 &= (~ES2);//关闭串口2中断//ES2 = 0;S2CON &= (~S2TI);//S2TI = 0;while(*(data_at+cnt)) //判断一串数据是否结束{S2BUF = *(data_at+cnt);//装入数据while((S2CON & S2TI) == 0);S2CON &= (~S2TI);//S2TI = 0;cnt++;}S2CON &= (~S2TI);//S2TI = 0;IE2 |= ES2;//ES2 = 1;}/*///////////////////////////////////////////////////////////////// ///////////////////////////////////// 函数名:void Uart2Send(char i)// 作用: 用于gprs连接的串口1向gps发送1字节数据// 参数: i 要发送的数据// 返回: void/////////////////////////////////////////////////////////////////// /////////////////////////////////*/void Uart2Send(char i)int4 temp = 0;IE2 &= (~ES2);//关闭串口2中断//ES2 = 0;S2CON &= (~S2TI);//S2TI = 0;S2BUF = i;//装入数据do{temp = S2CON;temp = temp & 0x02;//temp = S2TI;}while(temp == 0);//判断是否发送完毕S2CON &= (~S2TI);//S2TI = 0;IE2 |= ES2;//ES2 = 1;}/************************************************************** ******* 名称 : Delay()* 功能 : 延时,延时时间为 10ms * del* 输入 : del* 输出 : 无*************************************************************** ********/void Delay1(int4 del){int8 i,j;for(i=0; ifor(j=0; j<1827; j++)}void main(){int8 g = 0;Uart2Init(0,0,232);//初始化串口，设置波特率1200GsmAtFlag = 0;while(GsmAtFlag == 0){Uart2Sends("AT+IPR=1200\r");//设置sim300波特率1200Delay1(100);//延时1秒}GsmAtFlag = 0;Uart2Sends("ATE0\r");//设置sim300波特率while(1)//这一步删除第一条短信，保证以后收到的短信保存在1的位置{Uart2Sends("AT+CMGD=1\r");Delay1(100);//延时1秒while(GsmAtFlag == 0);if(GsmRcvAt[0] == 'O' && GsmRcvAt[1] == 'K' ){break;}while(1){if(GsmAtFlag == 1){GsmAtFlag = 0;if(GsmRcvAt[0] == '+' && GsmRcvAt[1] == 'C' && GsmRcvAt[2] == 'M' && GsmRcvAt[3] == 'T' && GsmRcvAt[4] == 'I')//收到短信息{Uart2Sends("AT+CMGF=1\r");//设置短信TEXT模式，当AT+CMGF=0 是UDP模式Delay1(100);//延时1秒Uart2Sends("AT+CMGR=1\r");//读出刚才收到的短信息，短信息保存在1的位置}else if(GsmRcvAt[0] == 'O' && GsmRcvAt[1] == 'K'){}else if(GsmRcvAt[0] == '+' && GsmRcvAt[1] == 'C' && GsmRcvAt[2] == 'M' && GsmRcvAt[3] == 'G' && GsmRcvAt[4] == 'R')//收到短信息{GsmAtFlag = 0;//将AT指令收到标志位置0while(GsmAtFlag == 0);//等待读出短信内容if(GsmRcvAt[0] == '1')//读出的短信内容是1{Uart2Sends("AT+CMGF=1\r");//开启英文发送模式Delay1(5);//等待15秒Uart2Sends("AT+CMGS=\"187********\"\r"); //接收号码Delay1(50);Uart2Sends('1');Uart2Send(0x1a);}else if(GsmRcvAt[0] == '0')//读出的短信内容是0{}Uart2Sends("AT+CMGD=1\r");//删除该短信}g = 0;while(GsmRcvAt[g] != 0){GsmRcvAt[g] = 0;g++;}}}}void Uart2InterruptReceive(void) interrupt 8{unsigned char tmp = 0;int8 i = 0;IE2 &= (~ES2);//关闭串口2中断//ES2 = 0;if(S2CON & S2RI) //if(S2RI == 1){S2CON &= (~S2RI);//S2RI = 0;tmp = S2BUF;GsmRcv[GsmRcvCnt] = tmp;GsmRcvCnt++;if(GsmRcv[GsmRcvCnt-2] == 0x0d && GsmRcv[GsmRcvCnt-1] == 0x0a && GsmRcvCnt >= 2){for(i=0; i{GsmRcvAt[i] = GsmRcv[i];GsmRcv[i] = 0;}GsmRcvCnt = 0;GsmAtFlag = 1;}else if(GsmRcvCnt >= 99){GsmRcvCnt = 0;}}IE2 |= ES2;//ES2 = 1; }。

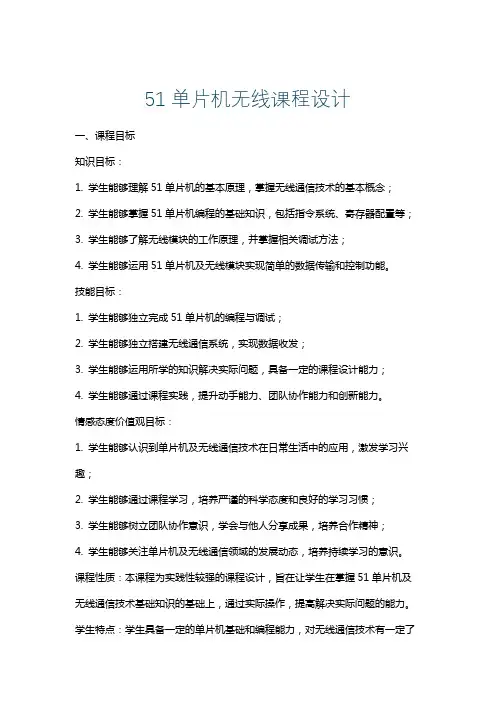

51单片机无线课程设计
