实验三：外部中断实验

合集下载

外部中断计数实验报告

一、实验目的1. 理解单片机外部中断的工作原理和触发条件。

2. 掌握如何通过外部中断实现计数功能。

3. 学习中断服务程序的设计方法。

4. 提高单片机编程和调试能力。

二、实验环境1. 单片机：80C512. 开发工具：Keil uVision3. 实验电路：按键、LED灯、单片机及其相关外围电路三、实验原理外部中断是指单片机通过外部引脚接收到的中断信号，使得CPU暂停当前程序，转而执行中断服务程序。

本实验通过外部中断实现计数功能，具体原理如下：1. 将单片机的某个外部引脚（如P3.2）设置为外部中断0（INT0）的触发引脚。

2. 在外部中断0的中断服务程序中，设置一个计数变量，每次中断发生时，计数变量加1。

3. 将计数变量的值通过LED灯显示出来，以观察计数过程。

四、实验步骤1. 创建Keil uVision项目，并添加80C51固件库。

2. 编写C语言程序，实现以下功能：- 初始化外部中断0，设置中断触发方式为下降沿触发。

- 初始化定时器，用于产生中断。

- 编写外部中断0的中断服务程序，实现计数功能。

- 编写主函数，用于设置单片机的工作状态和显示计数结果。

3. 编译并下载程序到单片机。

4. 连接实验电路，包括按键、LED灯和单片机及其相关外围电路。

5. 观察实验现象，验证计数功能是否实现。

五、实验结果与分析1. 实验现象：按下按键，LED灯显示的计数值加1。

2. 分析：- 外部中断0的中断服务程序被正确调用。

- 计数变量在每次中断发生时加1。

- LED灯能够正确显示计数结果。

六、实验总结1. 本实验成功实现了通过外部中断实现计数功能，验证了单片机外部中断的工作原理。

2. 通过编写中断服务程序，掌握了中断编程方法。

3. 实验过程中，遇到了一些问题，如中断服务程序编写错误、程序编译错误等，通过查阅资料和调试，最终解决了问题。

4. 通过本次实验，提高了单片机编程和调试能力，加深了对单片机外部中断的理解。

外部中断实验原理

外部中断实验原理一、实验原理外部中断是计算机科学中的一个重要概念，它允许程序在特定的事件发生时被唤醒或中断。

外部中断对于实现实时计算、多任务处理、异常处理等重要功能具有关键作用。

本实验旨在深入理解外部中断的工作原理，并通过实例分析来揭示其实际应用中的关键点。

二、详细内容分析1. 中断触发机制外部中断是由特定事件触发的，例如输入输出操作完成、定时器溢出、硬件错误等。

当中断触发条件满足时，硬件会保存当前程序的状态，并将控制权转移到指定的中断处理程序。

2. 中断优先级当多个中断同时发生时，系统需要根据一定的优先级规则来确定执行哪个中断处理程序。

中断优先级的高低取决于具体应用的需求，通常可以根据重要性和实时性要求来设定。

3. 中断处理程序中断处理程序（Interrupt Service Routine, ISR）是一段特定的代码，用于在发生中断时处理事件并做出响应。

ISR通常包括保存寄存器状态、处理中断事件、恢复寄存器状态以及执行相应的操作等步骤。

4. 中断嵌套与处理器状态在多任务操作系统中，可能存在多个中断同时发生的情况。

此时，系统需要根据优先级逐一处理中断，并保存每个中断处理前的处理器状态，以便在处理完中断后恢复到原来的状态。

5. 中断屏蔽与唤醒某些情况下，系统可能需要暂时屏蔽某些中断，以避免干扰关键任务的执行。

同时，某些中断可能需要唤醒睡眠状态的进程或线程。

这些操作需要通过特定的指令或机制来实现。

三、实例分析以一个简单的例子来说明外部中断的工作流程：假设我们有一个基于Linux 系统的嵌入式系统，当某个硬件设备完成一项任务（如数据传输）时，会触发一个外部中断。

系统会保存当前的任务状态，并执行相应的中断处理程序（ISR）。

ISR会读取硬件设备的数据，并执行相应的操作（如数据处理、任务调度等）。

在ISR执行完毕后，系统会恢复之前保存的任务状态，并继续执行之前的任务。

这个例子中，我们看到了外部中断如何被用于实时处理任务、唤醒睡眠状态的进程以及调度任务等操作。

第三章 stm32 cubemx 外部中断实验以及proteus仿真

第三章stm32 cubemx 外部中断实验以及proteus仿真文章目录前言一、中断二、配置步骤1.基础配置2.配置引脚，生成工程3.开启中断，设置中断优先级三.找到主函数，加入代码，编译。

四.寻找中断回调函数五.利用中断回调函数六.Proteus仿真或者烧录可直接看到效果。

总结前言这一章，将向大家介绍如何使用STM32F103 的外部中断。

前面的两章掌握了STM32F103 的IO 口最基本的操作。

本章将介绍如何将STM32F103 的外部中断，STM32的每个IO都可以作为外部中断输入，每个外部中断可以配置单独的触发方式（上升沿，下降沿或者双边沿触发）。

本章以中断的方式，实现在上一章中所实现的效果。

一、中断所谓中断，是指CPU在正常运行程序时，由于内部/外部事件或由程序预先安排的事件，引起CPU中断正在运行的程序，而转到为内部/外部事件或为预先安排的事件服务的程序中去，服务完毕，再返回去执行波暂时中断的程序。

stm32的中断简言之就是，出现某次事件产生中断，暂停正在执行的主程序，去执行目标程序，执行完毕后返回主程序，继续执行。

中断又分为外部中断，串口中断，定时器中断等等二、配置步骤1.基础配置步骤详情参考：第一章stm32 cubemx基础配置实验以及proteus 8的使用1）sys中，选好调试方式，DEBUG中选中Serial Wire，实际上板子测试时会占用PA13和PA14两个I/O口，用作下载或者调试。

2）RCC时钟，晶振选择，选择HSE(外部高速时钟)为Crystal/Ceramic Resonator，外部低速时钟（LSE）可有可无。

3）时钟配置，记录系统时钟频率，这里是72M用作仿真时选择芯片的晶振频率。

4）其他配置此工程不用，暂不配置。

2.配置引脚，生成工程点击想要用到的引脚，鼠标左击选择GPIO_EXTI，GPIO_OUTPUT,我用到了PA1、PA4、PA5（自选）三个引脚，PA1作为外部中断的引脚，PA4、PA5两个引脚作为两个LED灯引脚，其他配置为cubemx默认状态即可。

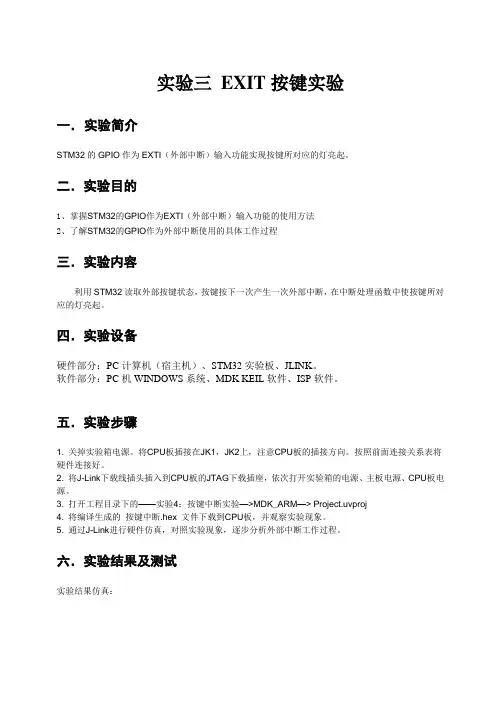

实验3 EXIT按键实验

实验三EXIT按键实验一．实验简介STM32的GPIO作为EXTI（外部中断）输入功能实现按键所对应的灯亮起。

二．实验目的1、掌握STM32的GPIO作为EXTI（外部中断）输入功能的使用方法2、了解STM32的GPIO作为外部中断使用的具体工作过程三．实验内容利用STM32读取外部按键状态，按键按下一次产生一次外部中断，在中断处理函数中使按键所对应的灯亮起。

四．实验设备硬件部分：PC计算机（宿主机）、STM32实验板、JLINK。

软件部分：PC机WINDOWS系统、MDK KEIL软件、ISP软件。

五．实验步骤1. 关掉实验箱电源。

将CPU板插接在JK1，JK2上，注意CPU板的插接方向。

按照前面连接关系表将硬件连接好。

2. 将J-Link下载线插头插入到CPU板的JTAG下载插座，依次打开实验箱的电源、主板电源、CPU板电源。

3. 打开工程目录下的——实验4：按键中断实验—>MDK_ARM—> Project.uvproj4. 将编译生成的按键中断.hex 文件下载到CPU板，并观察实验现象。

5. 通过J-Link进行硬件仿真，对照实验现象，逐步分析外部中断工作过程。

六．实验结果及测试实验结果仿真：main.c部分代码如下图：Stm32f10x_it.c部分代码如下图：bsp_exti.c部分代码如下图：bsp_exti.h部分代码如下：七．实验总结实验表明，利用软件仿真结果可以发现，再按下按键后电位并未发生变化，再按一次（相当于松开按键）由高电平变为低电平，也就是灯变亮，再次按下后松开，灯灭，由此可以说明利用STM32读取外部按键状态，按键按下一次产生一次外部中断，在中断处理函数中使按键所对应的灯亮起。

采用外部中断的方式控制彩灯的各种变化运行

单片机实验报告21、实验目的:学会中断的使用方法采用外部中断的方式控制彩灯的各种变化运行2、实验工具单片机最小应用系统、THKL-C51仿真器、3、实验步骤1.首先分析题目的要求2.根据要求画出流程图3.确定主程序的内容（根据本题要求，主程序中主要写的LED灯向左移的程序，然后写向右移的程序，接下来是LED随机亮的程序（主要是通过查表法来实现），然后调用外部中断程序（主要是标志量flag 的自增程序），然后将整个程序编写完整）4.打开Keil uV ision 4软件，建立新的工程和文件，将主程序写入文件中，并且调试至无错误。

连接好外部的硬件系统，开始调试并运行，查看效果，并且记录结果。

4、实验主要程序#include <reg51.h>#include<stdio.h>#include<intrins.h>#define uchar unsigned charuchar flag=0; //定义变量void delayms() //定义延迟函数（250*250*2=0.125秒）{unsigned char m,n;for(m=0;m<250;m++)for(n=0;n<250;n++);}void main(){uchar inum,i; //定义变量uchar dispalycode[8]={0x7e,0xbd,0x6a,0x5e,0x15,0x36,0x9b,0xaa}; //定义数组uchar LED=0xfe;P0=LED; // 亮一盏LED灯EA=1; //开启中断总控制位IT0=1; //外部0中断，下降沿触发EX0=1; //允许外部中断0中断while(1) //进入循环{if(flag==0) //判断标志位{delayms(); //延迟LED=_crol_(LED,1); //一盏LED灯循环左移P0=LED;}if(flag==1) //判断标志位{delayms(); //延迟LED=_cror_(LED,1); //一盏LED灯循环右移P0=LED;}if(flag==2) //判断标志位{inum=0;for(i=0;i<8;i++){inum++;delayms();P0=dispalycode[inum];} //查表法LED灯随机闪}}}void intersvr0(void) interrupt 0 using 1 //INT0中断服务程序{flag++；//标志位自增if(flag>2) flag=0; //判断标志位，大于2则置0}5、实验结果按键后给单片机下降沿脉冲，按下第一次键后LED灯依次向左移，再按下第二次键后LED灯依次向右移，再按下第三次键后LED灯随意亮，记下来按键后就重复前三次的情况，与题目的要求相符合。

单片机外部中断实验报告

单片机外部中断实验报告实验三外部中断实验报告班级：学号：姓名：教师：一、实验LI的1、掌握单片机外部中断的原理及过程。

2、掌握单片机外部中断程序的设计方法。

3、掌握单片机外部中断时中断方式的选择方法。

二、实验内容如下图所示，P3.2设为输入，P2设为输出位，连有8个发光二极管DPD8O每当发生外部中断时，发光二极管以向下流水灯的方式点亮。

分别选择边沿触发外部中断放是和电平触发外部中断方式两种。

三、编程提示1、P3 口是8位准双向口，具有双重功能：第一功能和P1 口一样，作为输入输出口，也有字节操作和位操作两种方式，每一位可分别定义为输入或输出；第二功能定义如下：P3. 0RXD串行输入口P3. 1TXD串行输出口P3. 2INTO外部中断0请求输入线P3. 3INT1外部中断1请求输入线P3.4TO定时器/计数器TO外部计数器脉冲输入线P3. 5T1定时器/计数器T1外部计数器脉冲输入线P3. 6WR外部数据存贮器写脉冲输出线P3. 7RD外部数据存贮器读脉冲输出线2、各中断服务程序入口地址：外部中断003H定时器/计数器T1溢出中断OBH外部中断113H定时器/计数器1BH串行口中断23H3、外部中断的产生条件中断允许寄存器IE：EAESET1EX1ET0EX0(1)外部中断源允许中断(中断0： EX0=l；中断1： EXl=l)o(2)CPU 开中断(EA二1)。

(3)外部中断方式CPU发出中断申请。

4、外部中断方式的选择控制TCOX：TF1TR1TF0TR0IE1IT1IE0IT0IT0是选择文字则外部中断0请求(INTO)边沿触发方式或电平触发方式的控制位。

前一方式IT0二1,后一方式IT0二0。

IT1是选择外部中断1请求(INT1)为边沿触发方式或电平触发方式的控制位。

前一方式IT1=1,后一方式ITl=0o当8031复位后，TCON被清0。

5、外部中断电路负脉冲作为中断请求信号时，为了保证中断的唯一性，必须加上消除开关抖动的电路或者去抖动延时程序，保证每次只产生单脉冲，构成边沿触发方式外部中断电路。

单片机中断实验实训报告

一、实验背景随着电子技术的飞速发展，单片机因其体积小、成本低、功能强大等优点，在各个领域得到了广泛应用。

中断技术是单片机设计中非常重要的一部分，它允许单片机在执行程序的过程中，能够及时响应外部事件，从而提高系统的实时性和效率。

本实训旨在通过实验，加深对单片机中断系统的理解，掌握中断系统的使用方法，并学会在实际应用中灵活运用中断技术。

二、实验目的1. 熟悉单片机中断系统的基本概念和原理。

2. 掌握中断源、中断优先级、中断服务程序等基本概念。

3. 学会使用单片机的中断系统实现实时响应外部事件。

4. 培养动手实践能力和问题解决能力。

三、实验器材1. 单片机实验板2. 示波器3. 电源4. 连接线5. 逻辑分析仪（可选）四、实验内容1. 实验一：外部中断实验（1）实验目的：验证外部中断功能，实现按键控制LED灯的点亮和熄灭。

（2）实验步骤：a. 将外部中断0（INT0）引脚连接到按键，按键按下时产生低电平信号。

b. 编写中断服务程序，实现按键按下时点亮LED灯，按键释放时熄灭LED灯。

c. 编译程序，下载到单片机实验板上。

d. 测试实验效果，观察LED灯的点亮和熄灭情况。

2. 实验二：定时器中断实验（1）实验目的：验证定时器中断功能，实现LED灯的定时闪烁。

（2）实验步骤：a. 配置定时器T0为模式1，设置定时器初值，使定时器溢出时间为1秒。

b. 开启定时器中断，编写定时器中断服务程序，实现LED灯的定时闪烁。

c. 编译程序，下载到单片机实验板上。

d. 测试实验效果，观察LED灯的闪烁情况。

3. 实验三：中断嵌套实验（1）实验目的：验证中断嵌套功能，实现定时器中断和外部中断的嵌套。

（2）实验步骤：a. 配置定时器T0为模式1，设置定时器初值，使定时器溢出时间为1秒。

b. 开启定时器中断和外部中断，设置中断优先级。

c. 编写定时器中断服务程序和外部中断服务程序，实现中断嵌套。

d. 编译程序，下载到单片机实验板上。

井冈山大学单片机实验(3个)

实验一外部中断实验（急救车与交通灯）一、实验目的1、学习外部中断技术的基本使用方法。

2、学习中断处理程序的编程方法。

二、实验要求有急救车到达时，两向交通信号灯为红，以便让急救车通过路口的时间为5秒，急救车通过后交通信号灯恢复中断状态。

本实验以按键为中断申请，表示有急救车通过。

三、实验器材单片机开发板、万利仿真机、稳压电源、计算机三、实验原理1、工作原理：本实验中断处理程序的应用，最主要的地方是如何保护进入中断前的状态，使得中断程序执行完毕后能回到交通灯中断前的状态。

要保护的地方，除了累加器ACC、标志寄存器PSW外，还要注意。

一是主程序中的延时程序和中断处理程序中的延时程序不能混用，本实验中，主程序延时用的寄存器和中断延时用的寄存器应不相同。

2、工作框图四、实验电路与连线五、实验源代码;FOR EAT598CS273 EQU 0F200HORG 0000HLJMP STARTORG 0003H ;INT 0 中断入口地址LJMP INT0ORG 0040HSTART:MOV SP,#60HSETB EX0 ;INT 0 中断有效SETB IT0SETB EALCALL STATUS0 ;初始状态(都是红灯) CIRCLE: LCALL STATUS1 ;南北绿灯,东西红灯LCALL STATUS2 ;南北绿灯闪转黄灯,东西红灯LCALL STATUS3 ;南北红灯,东西绿灯LCALL STATUS4 ;南北红灯,东西绿灯闪转黄灯LJMP CIRCLEINT0:PUSH PSW ;保护现场PUSH 2PUSH ACCMOV DPTR,#CS273MOV A,#0FH ;南北,东西都亮红灯MOVX @DPTR,AMOV R2,#50 ;延时8秒LCALL DELAYPOP ACC ;恢复现场MOVX @DPTR,APOP 2POP PSWRETISTATUS0: ;南北红灯,东西红灯MOV DPTR,#CS273MOV A,#0FHMOVX @DPTR,AMOV R2,#10 ;延时2秒LCALL DELAYRETSTATUS1: ;南北绿灯,东西红灯MOV DPTR,#CS273MOV A,#96H ;南北绿灯,东西红灯MOVX @DPTR,AMOV R2,#50 ;延时5秒LCALL DELAYRETSTATUS2: ;南北绿灯闪转黄灯,东西红灯MOV DPTR,#CS273MOV R3,#03H ;绿灯闪3次FLASH: MOV A,#9FHMOVX @DPTR,AMOV R2,#03HLCALL DELAYMOV A,#96HMOVX @DPTR,AMOV R2,#03HLCALL DELAYDJNZ R3,FLASHMOV A,#06H ;南北黄灯,东西红灯MOVX @DPTR,AMOV R2,#10 ;延时1秒LCALL DELAYRETSTATUS3: ;南北红灯,东西绿灯MOV DPTR,#CS273MOV A,#69HMOVX @DPTR,AMOV R2,#50 ;延时5秒LCALL DELAYRETSTATUS4: ;南北红灯,东西绿灯闪转黄灯MOV DPTR,#CS273MOV R3,#03H ;绿灯闪3次FLASH1: MOV A,#6FHMOVX @DPTR,AMOV R2,#03HLCALL DELAYMOV A,#69HMOVX @DPTR,AMOV R2,#03HLCALL DELAYDJNZ R3,FLASH1MOV A,#09H ;南北红灯,东西黄灯MOVX @DPTR,AMOV R2,#10 ;延时1秒LCALL DELAYNOPRETDELAY: ;延时子程序PUSH 2PUSH 1PUSH 0DELAY1: MOV 1,#00HDELAY2: MOV 0,#0B2HDJNZ 0,$DJNZ 1,DELAY2 ;延时100 mSDJNZ 2,DELAY1POP 0POP 1POP 2RETEND实验二单片机内部定时器应用一、实验目的1、理解单片机内部定时器的工作原理及使用方法2、了解单片机定时中断程序的编写和调试方法3、掌握定时器的基本使用方法二、实验要求由8031内部定时器1，按连接方式1工作，即作为16位定时器的使用每0.05秒钟T1溢出中断一次。

微机原理实验-外部中断实验

下面是赠送的几篇网络励志文章需要的便宜可以好好阅读下，不需要的朋友可以下载后编辑删除！！谢谢！！出路出路，走出去才有路“出路出路，走出去才有路。

”这是我妈常说的一句话，每当我面临困难及有畏难情绪的时候，我妈就用这句话来鼓励我。

一定有很多人想说：“这还在北京混个什么劲儿啊！”但他每天都乐呵呵的，就算把快递送错了也乐呵呵的。

某天，他突然递给我一堆其他公司的快递单跟我说：“我开了家快递公司，你看得上我就用我家的吧。

”我有点惊愕，有一种“哎呦喂，张老板好，今天还能三蹦子顺我吗”的感慨。

之后我却很少见他来，我以为是他孩子出生了休假去了。

再然后，我就只能见到单子见不到他了。

某天，我问起他们公司的快递员，小伙子说老板去上海了，在上海开了家新公司。

我很杞人忧天地问他：“那上海的市场不激烈吗？新快递怎么驻足啊！”小伙子嘿嘿一笑说：“我们老板肯定有办法呗！他都过去好几个月了，据说干得很不错呢！”“那老婆孩子呢？孩子不是刚生还很小吗？”“过去了，一起去上海了！”那个瞬间，我回头看了一眼办公室里坐着的各种愁眉苦脸的同事，并且举起手机黑屏幕照了一下我自己的脸，一股“人生已经如此的艰难，有些事情就不要拆穿”的气息冉冉升起。

并不是说都跳槽出去开公司才厉害，在公司瞪着眼睛看屏幕就是没发展，我是想说，只有勇气才能让自己作出改变。

《拒绝平庸》里有一句话：很多时候我们为什么嫉妒别人的成功？正是因为知道做成一件事不容易又不愿意去做，然后又对自己的懒惰和无能产生愤怒，只能靠嫉妒和诋毁来平衡。

其实走出去不一定非要走到什么地方去，而是更强调改变自己不满意的现状。

有人问我那你常说要坚持，天天跑出去怎么坚持？其实要坚持的是一种信仰，而不是一个地方，如果你觉得一个地方让你活得特别难受，工作得特别憋屈，除了吐槽和压抑没别的想法，那就要考虑走出去。

就像歌词里说的：“梦想失败了，那就换一个梦想。

”不能说外面都是大好前程，但肯定你会认识新的人，有新的机会，甚至改头换面重新做人。

外部中断脉冲计数实验

《单片机原理与应用》课程实验报告实验名称：外部中断----脉冲计数实验实验日期：班级：电技13-2班姓名：马倩南学号：02号指导老师：评分:一、实验目的：1.熟悉单片机外部中断的使用方法；2.熟悉数码管的工作原理和驱动方法；3.程序设计中数组的使用。

、实验内容: 连接最小系统板与脉冲开关、数码管模块电路，构成模拟计数器电路。

编程检测外部脉冲的输入，并通过数码管来指示脉冲个数1、设计出外部中断计数器的电路原理图，单片机选用AT89C51 P0 口接八位逻辑电平显示发光二极管，INTO或INT1接单次脉冲输出端。

2、打开Keil uVision2 仿真软件，首先建立本实验的项目文件，接着编写外部中断计数器.AS M源程序，进行编译，直到编译无误，生成HEX文件。

3、将HEX文件上载到Protues电路原理图的AT89C5仲，并仿真成功。

4、实验电路功能，连续按动单次脉冲产生电路的按键，对单次脉冲进行计数，八个发光二极管显示计数结果。

三、程序及其运行结果：1、外部中断的初始化设置共有三项内容：中断总允许即EA=1,外部中断允许即EXi=1 (i=0 或1)，中断方式设置。

中断方式设置一般有两种方式：电平方式和脉冲方式，本实验选用后者，其前一次为高电平后一次为低电平时为有效中断请求。

因此高电平状态和低电平状态至少维持一个周期，中断请求信号由引脚INT0(P3.2)或INT1(P3.3)引入。

2、中断服务的关键：a、保护进入中断时的状态。

堆栈有保护断点和保护现场的功能使用PUSH在转中断服务程序之前把单片机中有关寄存单元的内容保护起来。

b、必须在中断服务程序中设定是否允许中断重入，即设置EX0位。

c、用POP指令恢复中断时的现场。

3、中断控制原理：中断控制是提供给用户使用的中断控制手段。

实际上就是控制一些寄存器，51系列用于此目的的控制寄存器有四个：TCON、IE、SCON及IP。

4、中断响应的过程：首先中断采样然后中断查询最后中断响应。

实验三定时器及外部中断实验

实验三定时器及外部中断实验一、实验目的1）熟悉VC5416的定时器工作原理。

2）掌握VC5416定时器的编程控制方法。

3）学会使用定时器的中断方式来控制程序执行方法。

4）掌握外部中断的编程控制方法，理解DSP对于中断的响应的过程。

5）了解并学习混合编程的实现方法。

二、实验设备1）计算机一套，DSP硬件仿真器一台，实验箱一台。

2）CCS4.1-CCS5.5软件版本。

3）源程序及链接命令文件见：D:\ EXPER\EXP3目录下的.asm 、.cmd、.C 和.lib文件。

三、实验步骤（一）、连接仿真器，将仿真器插接到C5416的JTAG接口上，另一头插接到电脑的USB接口上，因为仿真器是金属外壳，容易和箱子内部的电路触碰造成短路，从而对实验箱造成损坏，这个要特别注意，也不允许在机箱打开电源情况下插拔仿真器。

（二）、实验箱配置及连线：C5416DSP核心板上的SW1的1-6的开始设置为off off off off on on(上电后工做于1/2分频器方式，其它实验也按照此设置不变，我试验过改为PLL*2方式仿真器就连接不上了)，SW2设置为on on on on。

将DSP核心板所在试验箱引脚连线区的BCANRX(C54的XF)引脚，与指示灯连线区LAMP的L1连接起来，这样就可以通过XF控制这个L1这个方光管的亮灭了。

将DSP核心板所在试验箱引脚连线区的INT0(C54的外部中断0输入)引脚与单脉冲按键PAULSE的P-(按下输出负脉冲)连接起来，这样按下按键时，就会给DSP的INT0中断引脚发送一个负脉冲。

连线照片见程序目录中的图片文件。

（二）、打开实验箱电源开关。

（三）、使用给定的文件，按照实验一的步骤建立实验项目,例如工作区目录为D:\ exp3 中建立一个exp3的实验项目，添加所有的给定的文件。

（四）、仿真调试方法1、通过菜单Project- Build All 对项目进行编译和链接，如下:如果有错误会出现在problem 窗口中。

中断实验原理

中断实验原理
中断实验原理是指在实验过程中，对实验进行暂时中止，以便进行其他相关实验操作或检测。

其目的是为了方便实验者对实验进行进一步操作，或者为了获取实验所需数据的准确性和可靠性。

中断实验通常通过暂停实验过程，进行其他相关实验步骤或者测量操作，然后再回到原来的实验步骤继续进行。

这样可以避免某些实验步骤过长或者过复杂而导致实验过程混乱或者不连续，进而影响实验结果的问题。

为了能够准确使用中断实验原理，需要注意以下几点原则：
1. 中断实验的时间应当合理安排，以便实验操作的连贯性。

不应当在重要的数据采集或者反应进行中断，以免影响实验结果。

2. 中断实验时要注意记录实验的详细情况和操作步骤，以便后续分析实验数据。

3. 中断实验之后，需要将实验物质和仪器设备妥善保存，以免对实验结果产生不良影响。

4. 在中断实验之前，需要对实验的各个步骤进行充分的了解和准备，以便能够在中断之后方便地恢复实验操作。

综上所述，中断实验原理是通过对实验进行暂时中止，以方便实验者进行其他操作或者检测的一种实验方法。

通过合理安排
中断实验的时间和记录实验的详细过程，可以确保实验结果的准确性和可靠性。

单片机外部中断实验

单片机外部中断实验 Document number【980KGB-6898YT-769T8CB-246UT-18GG08】实验6 外部中断实验(仿真部分)一、实验目的1. 学习外部中断技术的基本使用方法。

2. 学习中断处理程序的编程方法。

二、实验内容在INT0和INT1上分别接了两个可回复式按钮，其中INT0上的按钮每按下一次则计数加一，其中INT1上的按钮每按下一次则计数减一。

P1．0~ P1．3接LED 灯，以显示计数信号。

三、实验说明编写中断处理程序需要注意的问题是：1．保护进入中断时的状态，并在退出中断之前恢复进入时的状态。

2．必须在中断处理程序中设定是否允许中断重入，即设置EX0位。

3．INT0和INT1分别接单次脉冲发生器。

P1．0~ P1．3接LED灯，以查看计数信号．四、硬件设计利用以下元件：AT89C51、BOTTON、CAP、CAP-POL、CRYSTAL、RES、NOT、LED-Yellow。

设计出如下的硬件电路。

晶振频率为12MHz。

五、参考程序框图1.实验目的学会asm和C512.实验原理【硬件接法】控制LED，低电平点亮INT1接按键，按下时产生低电平【运行效果】程序工作于中断方式，按下按键K2后，LED点亮，秒后自动熄灭。

8051单片机有/INT0和/INT1两条外部中断请求输入线，用于输入两个外部中断源的中断请求信号，并允许外部中断源以低电平或下降沿触发方式来输入中断请求信号。

/INT0和/INT1中断的入口地址分别是0003H和0013H。

TCON寄存器（SFR地址：88H）中的IT0和IT1位分别决定/INT0和/INT1的触发方式，置位时为下降沿触发，清零时为低电平触发。

实际应用时，如果外部的中断请求信号在产生后能够在较短时间内自动撤销，则可以选择低电平触发。

在中断服务程序里要等待其变高后才能返回主程序，否则会再次触发中断，产生不必要的麻烦。

如果外部的中断请求信号产生后可能长时间后才能撤销，则为了避免在中断服务程序里长时间无谓等待，可以选择下降沿触发。

外部中断实验遇到的问题和解决方法

外部中断实验遇到的问题和解决方法一、实验背景外部中断是指由外部设备或者其他引起的中断请求，例如按键、传感器等。

在单片机开发中，外部中断是非常重要的一种中断方式，它可以使单片机在执行某些任务时可以及时响应外界的事件。

二、实验目的本实验旨在通过使用STM32F103C8T6开发板和Keil uVision 5软件，学习如何配置和使用STM32F103C8T6外部中断，并解决在实验过程中可能遇到的问题。

三、实验步骤1. 硬件连接将STM32F103C8T6开发板上的PB0引脚连接到按键上，并将按键另一端连接到GND引脚上。

2. 配置GPIO口初始化首先需要配置PB0引脚为输入模式，并且使能其时钟。

具体代码如下：```RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE); // 使能GPIOB口时钟GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0; // PB0引脚GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; // 输入模式，带上拉GPIO_Init(GPIOB, &GPIO_InitStructure); // 初始化PB0口```3. 配置NVIC初始化需要配置NVIC（Nested Vector Interrupt Controller）初始化，使能外部中断并设置优先级。

具体代码如下：```NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn; // 外部中断0对应的中断通道NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1; //抢占优先级为1NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1; // 子优先级为1NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; // 使能中断通道NVIC_Init(&NVIC_InitStructure); // 初始化NVIC```4. 配置外部中断初始化需要配置外部中断初始化，设置外部中断触发方式。

外部中断实验报告

一、实验目的1. 理解单片机外部中断的概念和工作原理。

2. 掌握MCS-51单片机外部中断的编程方法。

3. 通过实验验证外部中断在实际应用中的效果。

二、实验环境1. 实验设备：MCS-51单片机实验板、按键、LED灯、面包板、连接线等。

2. 开发环境：Keil uVision5软件。

三、实验原理外部中断是单片机的一个重要功能，用于响应外部事件。

当外部事件发生时，CPU可以暂停当前程序，转而执行中断服务程序，处理外部事件。

MCS-51单片机有两个外部中断源，即INT0和INT1。

四、实验内容1. 硬件连接将按键连接到单片机的INT0或INT1引脚，LED灯连接到单片机的某个I/O口。

具体连接方式如下：- 将按键的一端连接到单片机的INT0或INT1引脚，另一端连接到地。

- 将LED灯的正极连接到单片机的某个I/O口，负极连接到地。

2. 程序设计（1）初始化单片机```cvoid main() {EA = 1; // 开启总中断EX0 = 1; // 开启INT0中断IT0 = 1; // 设置INT0为下降沿触发P1 = 0xFF; // 初始化P1口为高电平，关闭LED灯 while(1) {// 主循环}}```（2）编写中断服务程序```cvoid ext0_isr() interrupt 0 {P1 = 0x00; // 点亮LED灯delay(500); // 延时0.5秒P1 = 0xFF; // 熄灭LED灯}```（3）编写延时函数```cvoid delay(unsigned int ms) {unsigned int i, j;for(i = 0; i < ms; i++)for(j = 0; j < 123; j++);}```3. 实验步骤1. 编写程序，并使用Keil uVision5软件进行编译和烧录。

2. 将程序烧录到单片机中，并连接好硬件电路。

3. 按下按键，观察LED灯是否闪烁。

单片机中断实验报告

单片机中断实验报告单片机中断实验报告引言：单片机是一种集成电路，具有微处理器、存储器和各种输入输出设备等功能模块。

中断是单片机中的一种重要机制，它可以使单片机在执行某个任务时，暂停当前操作，转而执行其他紧急任务。

本次实验旨在深入了解单片机中断的原理和应用，以及如何在程序中实现中断功能。

一、实验目的本次实验的目的是通过编写程序，实现单片机中断功能，并验证中断的正确性和可靠性。

具体而言，我们将使用单片机的外部中断和定时器中断功能，分别实现按键中断和定时中断。

二、实验器材1. 单片机开发板2. 按键模块3. 七段数码管模块4. 电源模块5. 连接线等三、实验原理1. 外部中断外部中断是通过外部中断引脚与外部电路连接来实现的。

当外部电路触发中断条件时，单片机将暂停当前操作，转而执行中断服务程序。

在本实验中，我们将按键模块连接到外部中断引脚，当按下按键时，触发外部中断，实现按键中断功能。

2. 定时器中断定时器中断是通过定时器模块来实现的。

定时器可以按照设定的时间间隔产生中断请求信号，从而实现定时中断功能。

在本实验中，我们将使用定时器模块来实现每隔一段时间触发一次中断，实现定时中断功能。

四、实验步骤1. 连接电路将按键模块的输出引脚连接到单片机的外部中断引脚，将七段数码管模块连接到单片机的IO口。

接通电源，确保电路连接正确。

2. 编写程序使用C语言编写程序，首先需要初始化单片机的中断向量表和相关寄存器。

然后编写中断服务程序，根据实验要求实现按键中断和定时中断功能。

最后，在主程序中设置中断使能位，使得中断能够正常触发。

3. 烧录程序使用烧录器将编写好的程序烧录到单片机中。

4. 实验验证按下按键，观察七段数码管的显示是否按照预期变化。

等待一段时间，观察定时中断是否按照设定的时间间隔触发。

五、实验结果与分析经过实验验证，按键中断和定时中断功能均能够正常运行。

按下按键时，七段数码管的显示会按照预期变化，定时中断也能够按照设定的时间间隔触发。

外部中断实验总结

外部中断实验总结外部中断实验总结一、实验目的本次实验的目的是了解外部中断的原理和应用，并通过实验掌握外部中断的使用方法。

二、实验原理外部中断是指通过外部触发器触发的中断，常见的外部触发器有按键、传感器等。

当外部触发器触发后，会发送一个中断信号到微控制器，微控制器根据中断信号进行相应的中断处理。

外部中断的使用步骤如下：1. 设置外部中断控制寄存器的相关位，启用外部中断功能；2. 设置外部中断触发条件，可以设置为下降沿触发、上升沿触发或边沿触发；3. 设置中断服务程序，中断服务程序是处理外部中断的主要功能代码，一般在该函数中执行相应的操作；4. 在主函数中开启总中断或者特定中断；5. 当外部中断触发时，中断服务程序将被自动调用执行；6. 中断服务程序执行完后，程序将恢复到中断之前的状态继续执行。

三、实验步骤与结果本次实验使用STM32F103C8T6开发板来进行外部中断的实验。

主要步骤如下：1. 搭建电路：将一个按键与STM32F103C8T6的外部中断引脚相连，将按键的另一端与地相连。

确保按键按下时，外部中断引脚与地相连，触发外部中断。

2. 配置GPIO：配置外部中断引脚与GPIO的对应关系，设置为输入模式。

3. 配置中断线：配置外部中断所对应的中断线，使其能够响应外部中断。

4. 配置中断触发方式：配置外部中断触发的方式，例如下降沿触发。

5. 编写中断服务程序：编写中断服务程序，按下按键时，LED 灯亮起；释放按键时，LED灯熄灭。

6. 开启中断：在主函数中开启总中断。

7. 通过Keil等开发工具进行编译和下载。

8. 按下按键，触发外部中断，LED灯亮起；释放按键，触发外部中断，LED灯熄灭。

四、实验总结通过本次实验，我对外部中断有了更深入的了解。

外部中断是在特定条件触发时，通过外部触发器向微控制器发送中断信号，微控制器根据中断信号进行相应的中断处理。

在实验过程中，我们需要配置外部中断的相关寄存器、设置中断触发方式、编写中断服务程序等。

实验外部中断实验报告

实验三定时中断实验一、实验目得１、掌握5１单片机外部中断得应用。

2、掌握中断函数得写法。

３、掌握定时器得定时方法。

4、掌握ＬED数码管得显示。

二、实验内容1、用外部中断0测量负跳变信号得累计数,同时在LＥD数码管上显示出来。

2、用外部中断改变流水灯得方式。

3、用定时器T1得方式２控制两个LED以不同周期闪烁。

使用定时器T1得方式２来控制P０、0、Ｐ0、1引脚得两个LＥD分别以１s与２s得周期闪烁。

三、实验仿真硬件图在Prｏtｅus软件中建立如下图所示仿真模型并保存。

}同级自然优先级：外部中断0→定时器Ｔ0中断→外部中断１→定时器T1中断→串行口中断。

中断优先级别得设定:实验二要求:初始状态为P０、0~Ｐ0、７得８个LEＤ显示灯依次循环点亮;外部中断0服务程序为8个ＬEＤ灯,左4个,右4个闪烁８次,外部中断1服务程序8个ＬED灯，间隔闪烁８次。

⑴设定外部中断0为高优先级,先执行外部１中断,过程中用外部0中断来将其中断,反之不行。

注意保护现场。

⑵设定外部中断1为高优先级,先执行外部０中断,过程中用外部1中断来将其中断,反之不行。
