CAD文字与表格总结
合集下载

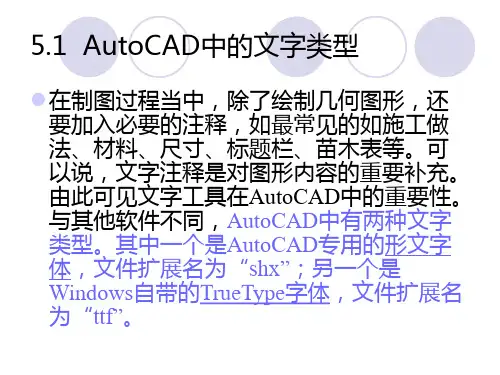

CAD项目5文字与表格
（1）打开“文字样式”对话框，创建表 5—1文字样式（FS样式， FSX样式）
（2）设置样式的字体样式。在“SHX字体” 的下拉列表的下方取消勾选“使用大字 体”。选择相应的字体。
5.3 输入文字
AutoCAD中有两种输入文字的工具，分别 是单行文字和多行文字。单行文字每一行 都是独立的，用于输入简短的文字内容。 多行文字无论分为多少行，都是一个整体。 而且对字体、字型修改都很方便，常用于 输入较为复杂的文字内容。
所谓“对正文字”，指的就是文字的哪一位 置与插入点对齐，文字的各种对正方式是 基于如图所示的四条参考线而言的，这四 条参考线分别为顶线、中线、基线、底线。 另外，文字的各种对正方式可参见下图所 示。
5.3.2 输入多行文字
对于字数较多，字体变化较为复杂，甚至 字号大小不一的文字，通常使用“多行文 字”命令进行文字输入。它的在位编辑器 与Word之类的文字处理软件十分相似，可 以对文字进行更为复杂的编辑。如为文字 添加下划线；使文字段落居中、居左或居 名对齐；为段落添加编号和项目符号等。 下面将新建一个文件，以一段备注文字为 例，讲解多行文字的输入方法。
5.4 特殊字符输入
在“文字格式”编辑器中，还可以创建堆 叠文字，如分数或形位公差，并插入特殊 字符。下面讲解几种常用的字符输入方法。
a、度数：%%d； b、直径：%%C： c、正负号±：%%P d、%%O上划线 e、%%U下划线 f、%%%百分号
1800 100 ±0.00 中国 中国 80%
字体类 样式
型
名称
表5——1
字体
FS
T2312 仿宋＿GB2312
高 宽高 倾斜 度比
0 0.7 0
0 0.7 15
英：Simplex.shx
（2）设置样式的字体样式。在“SHX字体” 的下拉列表的下方取消勾选“使用大字 体”。选择相应的字体。
5.3 输入文字
AutoCAD中有两种输入文字的工具，分别 是单行文字和多行文字。单行文字每一行 都是独立的，用于输入简短的文字内容。 多行文字无论分为多少行，都是一个整体。 而且对字体、字型修改都很方便，常用于 输入较为复杂的文字内容。
所谓“对正文字”，指的就是文字的哪一位 置与插入点对齐，文字的各种对正方式是 基于如图所示的四条参考线而言的，这四 条参考线分别为顶线、中线、基线、底线。 另外，文字的各种对正方式可参见下图所 示。
5.3.2 输入多行文字
对于字数较多，字体变化较为复杂，甚至 字号大小不一的文字，通常使用“多行文 字”命令进行文字输入。它的在位编辑器 与Word之类的文字处理软件十分相似，可 以对文字进行更为复杂的编辑。如为文字 添加下划线；使文字段落居中、居左或居 名对齐；为段落添加编号和项目符号等。 下面将新建一个文件，以一段备注文字为 例，讲解多行文字的输入方法。
5.4 特殊字符输入
在“文字格式”编辑器中，还可以创建堆 叠文字，如分数或形位公差，并插入特殊 字符。下面讲解几种常用的字符输入方法。
a、度数：%%d； b、直径：%%C： c、正负号±：%%P d、%%O上划线 e、%%U下划线 f、%%%百分号
1800 100 ±0.00 中国 中国 80%
字体类 样式
型
名称
表5——1
字体
FS
T2312 仿宋＿GB2312
高 宽高 倾斜 度比
0 0.7 0
0 0.7 15
英：Simplex.shx

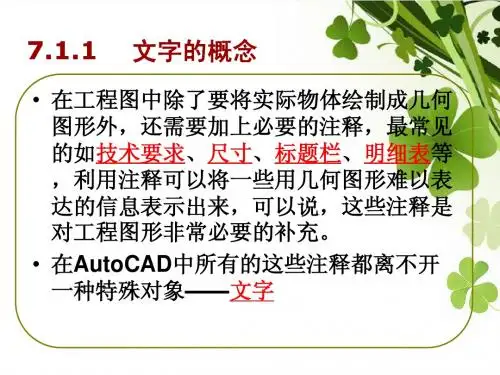

CAD 第七章 文字与表格
7.1.5
编辑文字
文字编辑（DDEDIT）命令 • 【文字】工具栏：【编辑】按钮 • 下拉菜单：【修改】|【对象】|【文字】|【编 辑】 • 命令行：ddedit【Enter】 • 命令行：ed（简化命令）【Enter】 • 直接在文字上双击
• “特性”工具选项板
• 编辑单行文字
• 在此可随意修改文字内容，修改完成后只需要 直接回车即可进行下一个文字对象的编辑。但 是，单行文字编辑只能修改文字内容，如想对 其他特性进行修改，可以使用【特性】工具。
7.2.4
编辑表格
一、利用“表格快捷 菜单”编辑表格 • 按住鼠标左键并拖动 可以选择多个单元格 ，将“序号”一列全 部选中，单击鼠标右 键，弹出快捷菜单， 如右图。
7.2.4
编辑表格
二、利用“特性”工具 编辑表格 1、选择“序号”列，再 选择【特性】菜单项， 弹出【特性】对话框， 如右图。将“单元宽度 ”项更改为10，将“ 单元高度”项更改为8 。
7.1.3
写入文字
• 在AutoCAD中有两类文字对象，一类是单行文 字，另一类是多行文字，它们分别由DTEXT命 令和MTEXT命令来创建。 • 一般来讲，比较简短的文字项目，如标题栏信 息、尺寸标注说明等，常常采用单行文字。 • 对带有段落格式的信息，如工艺流程、技术条 件等，则常采用多行文字。 • AutoCAD生成的文字对象，其外观由与它关联 的文字样式决定。默认情况下，Standard文字 样式是当前样，用户也可根据需要创建新的文 字样式。
7.1.2
AutoCAD中可以使用的文字
• 形（SHX）字体 AutoCAD使用编译形（SHX）来书写文字。形字 体的特点是字形简单，占用计算机资源低，形字体 文件的后缀是“shx”。 • 为中国用户提供的符合国标的字体 西文字体：“gbenor.shx”（正体）和 “gbeitc.shx”（斜体） 中文长仿宋字体：“gbcbig.shx” • TureType字体 在Windows操作环境下，AutoCAD可以直接使用 由Windows操作系统提供的TureType字体，包括 宋体、黑体、楷体、仿宋体等 。
CAD 文字与表格
实验六文字与表格一、实验目的掌握定义文字样式，掌握标注单行文本与多行文本，掌握特殊字符的输入，掌握文本编辑，掌握查找与替换，掌握定义表格样式，掌握创建表格，掌握编辑表格与表格单元。
二、实验内容1、利用单行文本输入输入以下文本。
提示：先定义文字样式，字体为宋体，再使用单行文本输入文字，%是特殊字符，输入时为%%%，下划线为%%U2、利用多行文本输入输入以下文本，输入完毕后，再使用查找替换将其中的2002改为2006。
提示：注意其中的特殊字符，输入“32/14”，再选中，单击“堆叠”按钮，可得所需效果，输入“-0.003^-0.103”，再选中，单击“堆叠”按钮，可得所需效果。
3、绘制如下表格提示：定义表格样式时，没有标题与列标题，外边框与内边框的线宽不同，创建表格时，为10行16列。
三、仪器、设备、材料1．微机四、实验准备1．理论知识预习及要求在本实习前应该了解文字样式的定义，标注单行文本，标注多行文本，文本的编辑，表格样式的定义，创建表格，表格编辑。
2．实验指导书预习及要求在本次实习前，请认真审阅题目，以便在绘制时能够顺利完成。
3．其他准备五、实验原理或操作要点简介可以使用、六、注意事项1．绘图过程注意存盘，避免死机丢失文件。
2．在绘图前，要分析图形，选择使用合适的方法绘制图形。
3．要学会计算图形中未给出的数据。
七、实验过程与指导第一题提示：先定义文字样式，字体为宋体，再使用单行文本输入文字，%是特殊字符，输入时为%%%，下划线为%%U第二题提示：注意其中的特殊字符，输入“32/14”，再选中，单击“堆叠”按钮，可得所需效果，输入“-0.003^-0.103”，再选中，单击“堆叠”按钮，可得所需效果。
第三题提示：定义表格样式时，没有标题与列标题，外边框与内边框的线宽不同，创建表格时，为10行16列。
八、思考与提高1．绘制以下图形：九、实验总结。
CAD操作教程第9章文字标注与表格
指定高度 <2.5000>:（输入单行文字的高度） 指定文字的旋转角度 <0>:（输入单行文字的旋转角度） 此时，在指定文字的起点处会出现一个闪动的光标，直接 输入文字，按回车键结束命令。 如果选择“对正(J)”命令选项，则可以设置单行文字的对齐 方式，同时，命令行提示如下： 输入选项[对齐(A)/调整(F)/中心(C)/中间(M)/右(R)/左上 (TL)/中上(TC)/右上(TR)/左中(ML)/正中(MC)/右中(MR)/左下 (BL)/中下(BC)/右下(BR)]: 其中各命令选项功能介绍如下：
执行该命令后，命令行提示如下： 命令: _ mtext 当前文字样式:“样式 1” 当前文字高度:30（系统提示） 指定第一角点:（在绘图窗口中指定多行文本编辑窗口的第 一个角点） 指定对角点或 [高度(H)/对正(J)/行距(L)/旋转(R)/样式(S)/宽 度(W)]:（指定多行文本编辑窗口的第二个角点） 其中各命令选项功能介绍如下：
正中(MC)：在文字的中央水平和垂直居中对齐文字。此 选项只适用于水平方向的文字。
右中(MR)：以指定为文字的中间点的点右对齐文字。此 选项只适用于水平方向的文字。
左下(BL)：以指定为基线的点左对齐文字。此选项只适用 于水平方向的文字。
中下(BC)：以指定为基线的点居中对齐文字。此选项只适 用于水平方向的文字。
右下(BR)：以指定为基线的点靠右对齐文字。此选项只适 用于水平方向的文字。
单行文字的对齐方式如图9.2.1所示。
图9.2.1 单行文字的对齐方式
如果选择“样式(S)”命令选项，则可以设置当前文字使用 的文字样式。创建的单行文字如图9.2.2所示。
图9.2.2 创建单行文字
二、创建多行文字 在AutoCAD中，多行文字常用来标注一些段落性的文字。 使用多行文字标注图形时，在多行文字中可以使用不同的字体 和字号。在AutoCAD 2007中，执行创建多行文字命令的方法有 以下3种： （1）单击“文字”工具栏中的“多行文字”按钮 。 （2）选择“绘图”→“文字”→“多行文字”命令。 （3）在命令行中输入命令mtext。
第5章AutoCAD文字和表格
5.2.5 文本拼写检查（SPELL）
命令：SPELL 功能区：注释→文字→拼写检查 菜单：工具→拼写检查 工具栏：工具→拼写检查 如图5-17a输入的一段文本，执行拼写检查命令后，弹出图5-17b所示对话框。
5.3 特殊文字输入
表5-1列出了以上几种特殊字符的代码，其大小写通用。 在DTEXT或TEXT命令中，如在“输入文本”提示后键入“%%u特殊字符 %%O输入示例%%U%%O：角度%%D。直径%%c，公差%%p0.020，通过率 98%%%”，结果在屏幕上出现如图5-18所示显示效果。

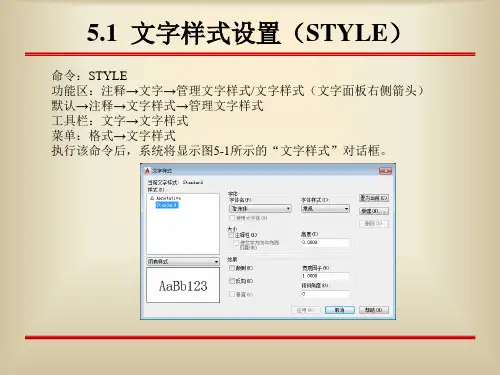

5.1 文字样式设置（STYLE）
命令：STYLE 功能区：注释→文字→管理文字样式/文字样式（文字面板右侧箭头） 默认→注释→文字样式→管理文字样式 工具栏：文字→文字样式 菜单：格式→文字样式 执行该命令后，系统将显示图5-1所示的“文字样式”对话框。
5.1 文字样式设置（STYLE）
1. 样式名 样式名显示当前文字样式，单击下拉列表框的向下小箭头可以弹出所有已建的 样式名。单击对应的样式后，其他对应的项目相应显示该样式的设置。其中 STANDARD样式为默认的文字样式，不可以删除。 2. 字体 （1）字体名：在该下拉列表框中选择某种字体（必须是已注册的TrueType字 体和编译过的形文件），显示在该列表框中。 （2）使用大字体：选择相应的字体后，该复选框有效，指定某种大字体。 （3）大字体：在选中了“使用大字体”复选框后，该列表框有效，可以选择 某种大字体。图5-2显示了设定“txt.shx”字体后使用大字体的情况。
指定对角点或 [高度(H)/对正(J)/行距(L)/旋转(R)/样式(S)/宽度(W)]: r 指定旋转角度 <0>:
指定对角点或 [高度(H)/对正(J)/行距(L)/旋转(R)/样式(S)/宽度(W)]: s 输入样式名或 [?] <>:
单元七文字与表格
• 另外，在“表格样式”对话框中，还可以单击“置为当前
”按钮，将选中的表格样式设置为当前样式；单击“修改 ”按钮，在打开的“修改表格样式”对话框中可以修改选 中的表格样式，如图7-32所示。单击“删除”按钮，可以 删除选中的表格样式
正在使用的样式”
修改表格样式”对话框
（四）创建表格
方法一：执行“绘图”→“表格”命令。 方法二：在命令行中输入TABLE并按Enter键。 方法三：单击“绘图”工具栏中的“表格”按
• （一）新建表格样式
方法一：执行“格式”→“表格样式”命令。 方法二：在命令行中输入TABLESTYLE并按Enter键。 方法三：单击“文字”工具栏中的“多行文字”按钮。
（二）设置表格的数据、标题和表头样式
• 在“新建表格样式”对话框中，可以在“单元样
式”选项组的“显示表格中的单元样式”下拉列表 框中选择“数据”“标题”和“表头”选项，分 别设置表格的数据、标题和表头对应的样式。
【实例精炼3】绘制图7-48所示的明细表。
1.学习目标 明细表是工程制图中常用的表格。本实例通过绘制明细表，要求掌握表格相关命令的 用法，体会表格功能的便捷性。 2.操作提示 （1）设置表格样式。 （2）插入空表格并调整列宽。 （3）重新输入文字和数据。
确定字符的形状，在AutoCAD中，除了它固有的SHX形状 字体文件外，还可以使用TrueType
• （2）“大小”选项组：设置文字样式使用的字高属性；
“高度”文本框用来设置创建文字时的固定字高，如果在 此文本框中设置字高为0，系统会在每一次创建文字时提 示输入字高，所以，如果不想固定字高，就可以把“高度 ”文本框中的数值设置为0字体（如宋体、楷体）
单元七 文字与表格
文字注释是绘制图形过程中很重要的内容， 进行各种设计时，不仅要绘制出图形，还 要在图形中标注一些注释性的文字，如技 术要求、注释说明等，对图形对象加以解 释。AutoCAD提供了多种在图形中输入文字 的方法，本单元主要学习注释与编辑功能， 及学习文字和表格的使用方法。
”按钮，将选中的表格样式设置为当前样式；单击“修改 ”按钮，在打开的“修改表格样式”对话框中可以修改选 中的表格样式，如图7-32所示。单击“删除”按钮，可以 删除选中的表格样式
正在使用的样式”
修改表格样式”对话框
（四）创建表格
方法一：执行“绘图”→“表格”命令。 方法二：在命令行中输入TABLE并按Enter键。 方法三：单击“绘图”工具栏中的“表格”按
• （一）新建表格样式
方法一：执行“格式”→“表格样式”命令。 方法二：在命令行中输入TABLESTYLE并按Enter键。 方法三：单击“文字”工具栏中的“多行文字”按钮。
（二）设置表格的数据、标题和表头样式
• 在“新建表格样式”对话框中，可以在“单元样
式”选项组的“显示表格中的单元样式”下拉列表 框中选择“数据”“标题”和“表头”选项，分 别设置表格的数据、标题和表头对应的样式。
【实例精炼3】绘制图7-48所示的明细表。
1.学习目标 明细表是工程制图中常用的表格。本实例通过绘制明细表，要求掌握表格相关命令的 用法，体会表格功能的便捷性。 2.操作提示 （1）设置表格样式。 （2）插入空表格并调整列宽。 （3）重新输入文字和数据。
确定字符的形状，在AutoCAD中，除了它固有的SHX形状 字体文件外，还可以使用TrueType
• （2）“大小”选项组：设置文字样式使用的字高属性；
“高度”文本框用来设置创建文字时的固定字高，如果在 此文本框中设置字高为0，系统会在每一次创建文字时提 示输入字高，所以，如果不想固定字高，就可以把“高度 ”文本框中的数值设置为0字体（如宋体、楷体）
单元七 文字与表格
文字注释是绘制图形过程中很重要的内容， 进行各种设计时，不仅要绘制出图形，还 要在图形中标注一些注释性的文字，如技 术要求、注释说明等，对图形对象加以解 释。AutoCAD提供了多种在图形中输入文字 的方法，本单元主要学习注释与编辑功能， 及学习文字和表格的使用方法。
CAD文字与表格总结教学内容
图6-4 AutoCAD中的文字
几种常用对齐方式：
➢ 左端对齐：默认对齐方式。即以Left line与Base line的交 点作为对齐点。
➢ 对齐(A)：以Base line的起点和终点的两端对齐的方式。
（a）对齐A模式
（b）调整F模式
图6-5 在指定宽度下对齐模式和调整模式文字比较
➢ 调整(F)：与两端对齐方式很近似，也是以Base line的起点 和终点的两端对齐，但在写入文字之前可以指定一个字体 高度值，用这种方式写入的多行文字保持相同的高度，但 是字母宽度不同。
.4 通过外部文件输入文字
在工程设计中，经常要标注、编辑和修改大块常规文字 ，如技术要求、说明书等。
AutoCAD 2008在多行文字编辑器中，可以直接将其他编 辑器下的TXT和RTF文件直接导入到该对话框中，和在该对 话框中键入的一样。要求文件大小不得超过32KB。 【例】 利用MTEXT命令，通过外部文件输入文字
演示
技巧与提示
（1）表格中的每一个单元格都有对应的名称，如A2单元 格是指表中第A列，第1行所对应的单元格。
技巧与提示
（2）如果单元格大小不合适，可直接单击该单元格，通过 拖拉夹点来修改表格位置、列宽和行高。
（3）对于斜分割单元格文字的输入，可先通过夹点调整列 宽和行高，双击单元格输入文字，光标移至两部分文字 间，单击鼠标右键，在弹出的快捷菜单中选择“符号| 不间断空格”，接着输入若干空格合理调整间隔。文字 位置调整好后，单击绘图工具栏按钮，绘制单元格对角 线即可。
演示
Back
表格
.1 设置表格样式
命令：TABLESTYLE 菜单：格式 | 表格样式… 按钮：
图6-17 “表格样式”对话框
几种常用对齐方式：
➢ 左端对齐：默认对齐方式。即以Left line与Base line的交 点作为对齐点。
➢ 对齐(A)：以Base line的起点和终点的两端对齐的方式。
（a）对齐A模式
（b）调整F模式
图6-5 在指定宽度下对齐模式和调整模式文字比较
➢ 调整(F)：与两端对齐方式很近似，也是以Base line的起点 和终点的两端对齐，但在写入文字之前可以指定一个字体 高度值，用这种方式写入的多行文字保持相同的高度，但 是字母宽度不同。
.4 通过外部文件输入文字
在工程设计中，经常要标注、编辑和修改大块常规文字 ，如技术要求、说明书等。
AutoCAD 2008在多行文字编辑器中，可以直接将其他编 辑器下的TXT和RTF文件直接导入到该对话框中，和在该对 话框中键入的一样。要求文件大小不得超过32KB。 【例】 利用MTEXT命令，通过外部文件输入文字
演示
技巧与提示
（1）表格中的每一个单元格都有对应的名称，如A2单元 格是指表中第A列，第1行所对应的单元格。
技巧与提示
（2）如果单元格大小不合适，可直接单击该单元格，通过 拖拉夹点来修改表格位置、列宽和行高。
（3）对于斜分割单元格文字的输入，可先通过夹点调整列 宽和行高，双击单元格输入文字，光标移至两部分文字 间，单击鼠标右键，在弹出的快捷菜单中选择“符号| 不间断空格”，接着输入若干空格合理调整间隔。文字 位置调整好后，单击绘图工具栏按钮，绘制单元格对角 线即可。
演示
Back
表格
.1 设置表格样式
命令：TABLESTYLE 菜单：格式 | 表格样式… 按钮：
图6-17 “表格样式”对话框
CAD 使用文字和表格
新建表格样式 设置表格的数据、列标题和标题样式 管理表格样式
23
LOGO
新建表格样式
选择“格式”|“表格样式”命令(TABLESTYLE)，打
开“表格样式”对话框。单击“新建”按钮，可以使用打
开的“创建新的表格样式”对话框创建新表格样式。 在“新样式名”文本框中输入新的表格样式名，在 “基础样式”下拉列表中选择默认的表格样式、标准的或 者任何已经创建的样式，新样式将在该样式的基础上进行
17
LOGO
使用“文字格式”工具栏
使用“文字格式”工具栏，可以设置文字样式、文字 字体、文字高度、加粗、倾斜或加下划线效果。 单击“堆叠/非堆叠”按钮，可以创建堆叠文字(堆叠 文字是一种垂直对齐的文字或分数)。在使用时，需要分别 输入分子和分母，其间使用 / 、# 或 ^ 分隔，然后选择这 一部分文字，单击按钮即可。
修改。然后单击“继续”按钮，将打开“新建表格样式”
对话框，可以通过它指定表格的行格式、表格方向、边框 特性和文本样式等内容。
24
LOGO
LOGO
创建表格
选择“绘图”|“表格”命令，打开“插入表格”对话框。
在“插入方式”选项组中，选择“指定插入点”单选按 钮，可以在绘图窗口中的某点插入固定大小的表格；选择 “指定窗口”单选按钮，可以在绘图窗口中通过拖动表格边 框来创建任意大小的表格。 在“列和行设置”选项组中，可以通过改变“列”、 “列宽”、“数据行”和“行高”文本框中的数值来调整表
15
要编辑的单行文字，此时可以重新设置文字的对正方式。
LOGO
创建单行文字
特殊字符创建单行文字
LOGO
6.3 创建与编辑多行文字
“多行文字”又称为段落文字，是一种更易于管理的文字对象，可 以由两行以上的文字组成，而且都是作为一个整体处理。选择“绘 图”|“文字”|“多行文字”命令(MTEXT)，然后在绘图窗口中指定一个 用来放置多行文字的矩形区域，将打开“文字格式”工具栏和文字输入 窗口。利用它们可以设置多行文字的样式、字体及大小等属性 。 使用“文字格式”工具栏 设置缩进、制表位和多行文字宽度 使用选项菜单 输入文字
23
LOGO
新建表格样式
选择“格式”|“表格样式”命令(TABLESTYLE)，打
开“表格样式”对话框。单击“新建”按钮，可以使用打
开的“创建新的表格样式”对话框创建新表格样式。 在“新样式名”文本框中输入新的表格样式名，在 “基础样式”下拉列表中选择默认的表格样式、标准的或 者任何已经创建的样式，新样式将在该样式的基础上进行
17
LOGO
使用“文字格式”工具栏
使用“文字格式”工具栏，可以设置文字样式、文字 字体、文字高度、加粗、倾斜或加下划线效果。 单击“堆叠/非堆叠”按钮，可以创建堆叠文字(堆叠 文字是一种垂直对齐的文字或分数)。在使用时，需要分别 输入分子和分母，其间使用 / 、# 或 ^ 分隔，然后选择这 一部分文字，单击按钮即可。
修改。然后单击“继续”按钮，将打开“新建表格样式”
对话框，可以通过它指定表格的行格式、表格方向、边框 特性和文本样式等内容。
24
LOGO
LOGO
创建表格
选择“绘图”|“表格”命令，打开“插入表格”对话框。
在“插入方式”选项组中，选择“指定插入点”单选按 钮，可以在绘图窗口中的某点插入固定大小的表格；选择 “指定窗口”单选按钮，可以在绘图窗口中通过拖动表格边 框来创建任意大小的表格。 在“列和行设置”选项组中，可以通过改变“列”、 “列宽”、“数据行”和“行高”文本框中的数值来调整表
15
要编辑的单行文字，此时可以重新设置文字的对正方式。
LOGO
创建单行文字
特殊字符创建单行文字
LOGO
6.3 创建与编辑多行文字
“多行文字”又称为段落文字，是一种更易于管理的文字对象，可 以由两行以上的文字组成，而且都是作为一个整体处理。选择“绘 图”|“文字”|“多行文字”命令(MTEXT)，然后在绘图窗口中指定一个 用来放置多行文字的矩形区域，将打开“文字格式”工具栏和文字输入 窗口。利用它们可以设置多行文字的样式、字体及大小等属性 。 使用“文字格式”工具栏 设置缩进、制表位和多行文字宽度 使用选项菜单 输入文字
第6章 AutoCAD文字、表格与注释
尺寸数字、技术要求等对象的比例，使文字内容便
于阅读。这种特性称为注释性。
七、注释图形
技术要求： 1.铸件不得有砂眼、裂纹。 2.铸件应进行时效处理。 3.未注倒角C1。 4.未注圆角R2。 名 称 材 料
产品名称 所属部件
代 图
号 号 件 数 重 量 比 例
图样标记
第
页
共
页
江西蓝天学院
技术要求： 1.铸件不得有砂眼、裂纹。 名 2.铸件应进行时效处理。 材 3.未注倒角C1。 4.未注圆角R2。
一、设置文字样式
1．创建文字样式实例 （2）创建“字母和数字样式”： ①字体名选择Simplex.shx； （不要选择“大字体复选框”） ②倾斜角度为15度； ③其余同“汉字样式”
一、设置文字样式
2．使用文字样式 “文字样式”对话框的“样式名”下拉列表框中选 择所需的样式，单击“关闭”按钮即可
二、注写单行文字
附: 第6章 文字、表格样式设置与特殊字符输入 二、特殊字符输入 1．用单行文字或多行文字注写 %%C —>直径符号Ф； %%D —>角度符号度 °； %%P —> 正负号± 2．用多行文字方式注写：单击绘图工具栏中“A”，打开多行 文字编辑器 （1）上标：如平方352 ，在编辑框中输入：352^ 用鼠标选中 2^ ，再单击“文字格式”对话框中“”按钮即可。 （2）下标：如 H2O，在编辑框中输入：H^2O 用鼠标选中 ^2 ，再单击“文字格式” 对话框中“”按钮即可。 （3）极限偏差：如 ，在编辑框中输入：25+0.03^-0.05 用鼠 标选中 +0.03^-0.05 ，再单击“文字格式” 对话框中“”按钮 即可。 （4）配合尺寸：如Φ55，在编辑框中输入：%%C55H8/f7 用 鼠标选中 H8/f7再单击“文字格式” 对话框中“”按钮即可。
关于CAD的学习总结（通用15篇）
CAD的学习总结关于CAD的学习总结（通用15篇）CAD的学习总结篇1经历了十六周的学习实践，终于将AUTO CAD基本初步知识学习完毕，既是一种沉甸甸的收获，感觉自己是获得了一份技能，CAD制图在我们工科工程里扮演了非常重要的角色，利用CAD可以绘制任意的二维，三维图形，与传统的手工绘图相比，绘图速度更快，精度更高，更能顺利的表达自己的设想，并可以方便的调用已有的设计模块数据，这既有利于避免重复的工作，又有利于其他人协同进行复杂的设计，不失为绘图者的得力助手。
本学期的主要内容是：平面绘图，平面图形的编辑，图层，绘图技巧，文字与表格，尺寸标注，图案填充，块与属性，三维绘图等学习实践。
对于总结，总感觉想说的太多，不知道哪个是重点，仅凭个人的思想来总结吧！能想到哪里就说的那里吧！在CAD的程序操作过程中，我感觉有那么些问题需要注意，比如：1、在（图案填充和渐变色）对话框的角度中设置的角度不是剖面线与X轴的夹角，而是剖面线以45°线方向为起始位置的转动的角度;2、为了快速的绘制水平及竖直线，我们在画线的同时打开（正交）模式，则光标只能沿水平或竖直方向移动；3、再如，对于单行文字，对齐方式（对齐（A））和（调整(F)）的差别，（对齐（A））选项可使文字分布在指定的两点间，当用户拾取两点并输入文字后，CAD会把文字压缩或扩展使其充满指定的宽度范围，而文字的高度范围则自动变化一是文字不变形，（调整（F））与（对齐（A））的选项功能类似，不同的是（调整（F））仅改变文字的宽度，而文字的高度则保持不变；4、在绘图过程中，用户需要观察多个图形文件，CAD提供了在一个窗口中同时打开多个文件的功能，西安则下拉菜单（窗口），并选择重叠、水平或垂直排列图形文件即可。
另外，一个图形中的图形可直接用鼠标拖到另一个图形文件中，极大的方便了操作。
5、对于修改线宽，大批量的修改线形的基础方法是，需要在开始绘图阶段，就养成利用图层特性管理器绘制图层的习惯，这样在我们需要修改线形的时候，只需要调用图层特性管理器进行大部分线型的修改，小部分再使用（特性匹配）来修饰完成。
《计算机绘图概述》第5章文字与表格
[对正(J)]的下级选项的意义：
MC (正中）
（基线）L(左）
M(中央）
其中：[对齐(A)/布满(F)/中心(C)/中间(M)效果如下：
基线第 一端点
“A”对齐
ቤተ መጻሕፍቲ ባይዱ
“F”调整 （布满）
基线第 基线第 二端点 一端点
基线第 二端点
基准点
基准点
“C”中心
“MC”(正中)对齐
ABCDefgh ——“MC”(正中)对齐 ABCDefgh ——“M”(中央)对齐 ABCDefgh ——“C”(中心)对齐(基线中点）
（1）双击要编辑的文字，可对文字进行原位编辑 （2）菜单“修改” →“对象” →“文字” →“编辑” （3）从键盘输入命令：Ddedit 。 2. 修改样式： （1）单击文字，然后单击“样式”工具栏的“文字样式”按
钮，弹出“文字样式”对话框，在对话框中可修改文字样 式。 （2）单击文字，然后单击视图选项卡的“特性”按钮，在弹 出的“对象特性管理器”中对文字的内容及样式（属性） 进行编辑。
第五节 创建表格
在工程图中经常要绘制表格，如钢筋表、门窗表
等。AutoCAD从2005版开始增加了表格工具。用户
可以利用表格工具设置所需要的表格样式，然后在
图形窗口中插入设置好样式的表格，并且象Word中
的表格一样很方便地向表格的单元格中填写数据
（或文字）。
一、创建表格样式
● 菜单：“格式” →“表格样式” ●“注释”面板：“表格样式”按钮
此时可以填写单元格的数据（文字），也可单击 “确定”按钮，结束表格的创建。
三、编辑表格
1. 修改列宽 2. 修改行高 3. 插入列（或行） 4. 删除列（或行） 5.合并单元格 6.编辑单元格的内容 7.修改边框特性
建筑CAD 模块5 文字与表格
单5.击2 此文处编字辑样母版式标题样式
5.2.1 设置文字样式
执行“文字样式”命令的方法如下： （1）执行“格式”→“文字样式”命令。 （2）单击“样式”工具栏中的“文字样式”按钮。 （3）输入命令ST(style)，并按Enter键。 执行“文字样式”命令后，将弹出图5-1所示的“文字 样式”对话框。
单5.击6 此创处编建辑、母插版入标与题编样式辑表格
5.6.3 编辑表格
图5-21 选中要合并的单元格
单5.击6 此创处编建辑、母插版入标与题编样式辑表格
5.6.3 编辑表格
图5-22ቤተ መጻሕፍቲ ባይዱ单元格合并过程
单实击训此5处-1编辑绘母图版并标标题样注式文字
1.实训目的
按照图5-23给出的图样绘制并书写文字。
（6）“效果”选项组：用于设置字体的特征，如字体的宽 高比例、倾斜角度、是否倒置显示、是否垂直显示等。 ①“颠倒”复选框用于确定是否将文字倒置显示， 示例如 图5-2所示。
图5-2 文字颠倒标注示例
单5.击2 此文处编字辑样母版式标题样式
5.2.1 设置文字样式
②“反向”复选框用于确定是否将文字反向显示，示例 如图5-3所示。 ③“垂直”复选框用于确定是否将文字垂直输入。
5.6.3 编辑表格
1.选择表格与表单元 （2）要选择一个表单元，可直接在该表单元中单 击。此时将在所选表单元四周显示夹点，如图5-18 所示。
单5.击6 此创处编建辑、母插版入标与题编样式辑表格
5.6.3 编辑表格
图5-18 选择表单元
单5.击6 此创处编建辑、母插版入标与题编样式辑表格
5.6.3 编辑表格
图5-3 文字反向标注示例
单5.击2 此文处编字辑样母版式标题样式
CAD第8讲文字标注及表格
