室内平面图和系统图的识读

就是把室内给水平面图和室内排水平面图合画在同一图上，统称为“室内给水排水平面图”。

该平面图表示室内卫生器具、阀门、管道及附件等相对于该建筑物内部的平面布置情况，它是室内给水排水工程最基本的图样。

1、室内给水排水平面图的主要内容（1）建筑平面图；（2）卫生器具的平面位置：如大小便器（槽）等；（3）各立管、干管及支管的平面布置以及立管的编号；（4）阀门及管附件的平面布置，如截止阀、水龙头等；（5）给水引人管、排水排出管的平面位置及其编号；（6）必要的图例、标注等。

2、室内给水排水平面图的表示方法（1）布图方向与比例。

（2）建筑平面图。

在抄绘建筑平面图时，其不同之处在于：1、不必画建筑细部，也不必标注门窗代号、编号；2、原粗实线所画的墙身、柱等，此时只用细实线画出。

（3）卫生器具平面图。

卫生器具均用细实线绘制，且只需绘制其主要轮廓。

（4）给水排水管道平面图。

平面图中的管道用单粗线绘制。

建筑物的给水排水进口、出口应注明管道类别代号，其代号通常用管道类别的第一个汉语拼音字母，如“J”为给水，“P”为排水。

当建筑物的给水排水进出口数量多于一个时，宜用阿拉伯数字编号。

建筑物内穿过一层及多于一层楼层的立管用黑圆点表示，直径约为3d，并在旁边标注立管代号，如“JL”、“PL”分别表示为给水、排水立管。

当建筑物室内穿过一层及多于一层楼的立管数量多于一个时，宜用阿拉伯数字编号。

当给水管与排水管交叉时，应该连续画出给水管，断开排水管。

（5）标注。

给水排水平面图中需标注尺寸和标高。

3、室内给水排水平面图的画图步骤绘制室内给水排水平面图时，一般应先绘制底层给水排水平面图，再绘制其余各楼层给水排水平面图。

画图步骤如下：（1）画建筑平面图。

抄绘建筑平面图应先画定位轴线，再画墙身和门窗洞，最后画其它构配件。

（2）画卫生器具平面图。

（3）画给水排水管道平面图。

一般先画主管，然后画给水引入管和排水排出管，最后按照水流方向画出各主管、支管及管道附件。

给排水图纸如何看懂，给排水识图方法

给排水图纸如何看懂，给排水识图方法给水排水工程图中的常用图例标高-平面图标注方式标高-剖面图标注方式标高-轴测图标注方式标高注意点：1、室内标高一般标注的是相对标高，即相对正负零的标高；2、标高一般情况下是以“m”为计量单位的，写小数点后面第三位；3、标高按标注位置分为：顶标高、中心标高、底标高；4、图纸没有特别说明，一般情况下：给水管标注的是管道中心标高，排水管标注的是管道底标高。

管道管径标注管径应以mm为单位。

水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；无缝钢管、螺旋、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；塑料管材，管径宜按产品标准的方法表示。

当设计均用公称直径DN表示管径时，应用公称直径DN与相应产品规格对照表。

管道管径的标注管路编号（1）当建筑物的给水引入管或排水排出管的数量超过1根时，宜进行编号。

（2）建筑物穿越楼层的立管，其数量超过1根时宜进行编号。

（3）在总平面图中，当给排水附属构筑物的数量超过1个时，宜进行编号。

编号方法为：构筑物代号－编号；给水构筑物的编号顺序宜为：从水源到干管，再从干管到支管，最后到用户；排水构筑物的编号顺序宜为：从上游到下游，先干管后支管。

（4）当给排水机电设备的数量超过1台时，宜进行编号，并应有设备编号与设备名称对照表。

管路编号给水引入（排水排出）管编号表示方法建筑给排水施工图的主要内容建筑给排水施工图一般由图纸目录、主要设备材料表、设计说明、图例、平面图、系统图（轴测图）、施工详图等组成。

室外小区给排水工程，根据工程内容还应包括管道断面图、给排水节点图等。

平面布置图给水、排水平面图主要表达给水、排水管线和设备的平面布置情况。

水电图纸怎么看？如何快速学会看施工图纸

水电图纸一般包括了建筑中的给排水、、动力电、照明电、弱电（一般包括网络IO 电话IP 电视TV）怎么去看呢？（需要知道）施工图纸为蓝图，首先我们拿到图纸，有几份图纸呢？拿到图纸一共有（给排水，动力图，照明图，弱电图，定位图防雷图），看图纸第一步：看图纸下列的标示（为什么呢？）首先要知道你拿的是什么图纸，拿的是是哪一栋的图纸。

看图纸结合施工场地来看会比较轻松。

看图纸第二步：结合系统图，图例首页说明（为什么呢？）每份图纸前面都有图例说明，首页说明先看首页图例说明1. 记录插座安装高度，高度要求是否安全。

2. 配电箱安装位置，负荷大小，配置是否合理。

3. 空开大小是否合适，出线的保护管管径，电线的搭配合理否，电线与用电设搭配是否合适安全。

4. 线管敷设方式，5 避雷网是否符合规范，钢筋搭接材料材质、规格看图第三步：看平面设置结合系统图，图例看1 是否有相应的排水措施和用水设施,2 管道是在哪转弯,在哪变径,在哪分配水点,配水点标高是多少。

3 给水点和排水措施、用水设施室的搭配是否合适、合理、是否符合规范，设计有没有洗衣机给水点，和排水地漏，地漏是否专用。

看图纸第一步：看图纸下标识（确定自己拿的图纸）第二步：找参照物，找到自己的位置第三步：看图例进行施工第四步：看平面图结合图例看。

第五步：安装施工操作说明规范施工注意一点：看平面图要对照土建施工图，看预留洞口、井道等是否相符、有无缺漏；看系统图要对照平面布置，看是否相符，有无冲突、缺漏。

（看图的时候拿到一套图可能你觉得很茫然，不知道从什么地方下手。

那就先看设计说明，那里会有设计的依据发的法规，还有主要管道的材料等等，然后看设计的图例，不要求记得那些图例是什么，但是要有印象，免得在后边看图的时候不知道是什么东西还不知道从哪找。

另外就是要注意看图的时候要仔细，平面图与系统图要结合起来看，不然很容易遗漏一些东西。

）把每个系统的主要组成部分看明白，比如一个喷淋系统里有些什么主要部分，泵，报警阀，干管，立管，闸阀蝶阀止回阀自动排气阀什么的。

7.1.17.1室内给水排水系统施工图识读方法

当建筑物的给水引入管或排水排出管的数量超过1根时宜进行编号，系统编号的标志是在直径为10~12 毫米的圆圈内过中心画一条水平线，水平线上面是用大写的汉语拼音字母表示管道的类别，下面用阿拉伯数字编号。
给水排水附近构筑物，如阀门井、水表井、检查井、化粪池等多于一个时应进行编号，宜用构筑物代号后加阿拉伯数字方法编号。
平面图：平面图主要内容有建筑平面的形式，各用水设备及卫生器具的平面位置类型，给水排水系统的出入口位置编号，地沟位置及尺寸，干管走向、立管及其编号、横直管走向和位置及管道安装方式等。
系统图：主要内容有系统的编号及立管编号，用水设备及卫生器具的编号，管道的走向与设备的位置关系，管道及设备的标高，管道的管径坡度，阀门种类及位置等。系统图一般用1~2张，给水系统图一张，排水系统图一张。
室内管道应标注绝对标高，室外管道宜标注绝对标高，当无绝对标高资料时可标相对标高。
给水排水施工图一般规定管径尺寸应以mm为单位。
水煤气输送钢管（镀锌或非镀锌）、铸钢管，管径以公称直径DN表示（如DN15、DN50）
无缝钢管、焊接钢管（直缝或螺旋缝）、钢管、不锈钢管等管材，管径以外径D×壁厚δ表示（如D108×4、 D159×4等）
图例
名称
图例
法兰连接
法兰堵盖
承插连接
盲板
活接头
弯折管
管堵管道丁字下接
管道丁字上接管道交叉
给水排水施工图相关图例
名称
图例
闸阀
角阀
三通阀
四通阀
截止阀
电动阀
液动阀
气动称隔膜阀气开隔膜阀气闭隔膜阀温度调节阀压力调节阀电磁阀止回阀消声止回阀
持压阀泄压阀球阀
图例

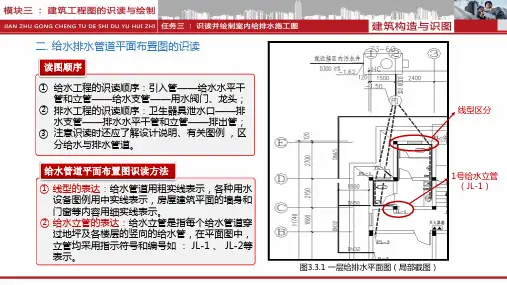

给水排水管道平面布置图的识读.

程的识读顺序：引入管——给水水平干管和立管——给水支管——用水阀门、龙头； ② 排水工程的识读顺序：卫生器具泄水口——排水支管——排水水平干管和立管——排出管； ③ 注意识读时还应了解设计说明、有关图例，区分给水与排水管道。给水管道平面布置图识读方法 ① 线型的表达：给水管道用粗实线表示，各种用水设备图例用中实线表示，房屋建筑平面的墙身和门窗等内容用细实线表示。 ② 给水立管的表达：给水立管是指每个给水管道穿过地坪及各楼层的竖向的给水管，在平面图中，立管均采用指示符号和编号如： JL-1 、 JL-2等表示。
线型区分
1号给水立管（JL-1）
图3.3.1 一层给排水平面图（局部截图）
二. 给水排水管道平面布置图的识读
给水管道平面布置图识读方法(续)
③ 给水平面布置（图3.3.1一层给排水平面布置图为例）: 给水由DN65的PE引入管经室外水表阀门井到水平干管 DN 65 和DN32。在其中的① 轴线和② 轴线的东西两侧共两处位置设置了两根引入管（DN50、DN32）经穿墙进入该建筑物的一层，并在两个房间分别设置了给水立管JL-1、JI-2。JL-1立管进入的是该建筑物的卫生间和盥洗间，利用水平的干管连接各支管分别到女厕污水池、蹲式大便器，男厕蹲式大便器、小便斗、污水池，盥洗间的洗脸盆等用水水嘴；JI-2 通向楼层。（点击播放)
PL-2 PL-1
PL-3 图3.3.1 一层给排水平面图（局部截图）
二. 给水排水管道平面布置图的识读
排水管道平面布置详图从右图可见，专用卫生间的用水房间的平面大样图可以更清晰的了解管道的平面布置情况。
图3.3.3 用水房间给排水管道平面布置大样图
DN 65
图3.3.1 一层给排水平面图（局部截图）

建筑给水排水工程识图基础知识

建筑给水排水工程识图基础知识最常见的建筑内部给水排水、消防给水系统、小区给水排水，其中建筑内部给水排水是最为重要和基础的部分，也是本课件的学习重点。

室内给水排水与小区给排水是相互联系的，室内给水系统的水源来自于小区给水干管，而室内污水废水则通过排水管道排入室外小区的排水系统。

它们之间的界限是：给水系统以接入建筑物供水管的阀门为界；排水系统已排出建筑物的第一个排水检查井为界。

建筑内部给水系统一、类型包括生活给水系统：供给人们饮用、洗涤、烹饪等生活用水;生产给水系统：供给生产设备冷却、原料和产品的洗涤以及各类产品制造过程中所需的生产用水。

消防给水系统：供给各类消防设备灭火用水。

二、室内给水系统的组成1、引入管：指室外给水管网与建筑物内部给水管道之间的联络管段也称进户管。

2、水表节点：指引入管上装设的水表及其前后设置的阀门，泄水装置的总称。

阀门用于关闭管网，以便维修和拆换水表;泄水装置作用主要是在检修时放空管网，检测水表精度。

3、管道系统：是指建筑内部给水水平干管或垂直干管、立管、支管等组成的系统。

给水管道主要采用管材：钢管和铸铁管。

生活给水管管径≤150mm时，应采用热浸镀锌工艺生产的镀锌钢管;管径≥150mm时，可采用给水铸铁管;埋地管管径≥75mm时，宜采用给水铸铁管。

生活消防共用给水系统应采用镀锌钢管。

4、给水管道附件：指管路上的截止阀、闸阀、止回阀及各式配水龙头等，用于调节管道系统中水量水压，控制水流方向以及关断水流便于管道仪表和设备检修的各类阀门。

常见的阀门有：1)截止阀：关闭严密，水流阻力较大，只适用于管径小于50mm的管路上。

2)闸阀：全开时水流直线通过，水流阻力小，适用于管径大于50mm的管道。

3)蝶阀：阀板在90度范围内翻转，调节，节流和关闭水流。

4)止回阀：用以阻止管道中水流的方向流动。

5)配水龙头。

5、用水设备：包括：卫生器具、消防设备和生产用水设备等。

6、升压和储水设备：当室外给水管网的水压不足或建筑物内部对供水安全性和稳定性要求比较高时，需在给水系统中设置水泵，水箱、气压给水设备和储水设备等。

给排水设计图纸及说明10例

给排⽔设计图纸及说明10例给⽔排⽔系统图(施⼯图)绘制规则1 说明我院从80年代初开始，给⽔排⽔专业施⼯图从原来的平⾯图、系统图并重改为以平⾯图为主、辅以系统图及⼤样图的表⽰⽅法。

即：平⾯图详细表⽰⽔平管道的管径、坡度、定位尺⼨及标⾼等内容，作为施⼯的主要依据。

平⾯图中因⽐例限制不能表⽰清楚的部分，如卫⽣间、⽔池、⽔泵房、⽔箱间、热交换间、各种⽔处理间、冷却塔布置等给排⽔内容较复杂处另画⼤样图。

系统图则借鉴美、英、⽇等国较简练的绘图⽅法，在⼤部分⼯程设计中⽤特定的展开图画法取代传统的轴侧图(⼜名透视图)画法。

系统图的这种画法对轴侧图的画线进⾏了简化，⽽在系统的原理及功能表述⽅⾯做了加强。

它⼤⼤节省了制图画图的时间。

经过⼗⼏年的实践，效果良好。

为使这种设计制图⽅法更具科学性，我们⼜从⼏何做图法及系统图功能表达要求的⾓度，对其进⾏整理、加⼯及完善，使其系统化。

本⽂暂把其称之为系统图的新型画法，并做⼀简单介绍。

1.1采⽤新画法的理由改⾰开放以来，随着经济的迅速发展，民⽤建筑物的功能与体型越来越复杂、庞⼤，建筑给排⽔系统不论从内容上还是复杂性⽅⾯已远远超越了传统的⽔卫概念。

⽤传统的轴侧图画法绘制给排⽔系统图遇到了困难，这是考虑新型画法的起始原因。

综合表述新型画法的理由和意义，有以下⼏点：(1)系统的庞⼤复杂造成了轴侧图不同层次的管线相互重叠，图⾯显得很乱，阅图者不易理清各管线之间的相互关系，使得本来欲表达系统整体关系的系统图难以看懂。

(2)⼀些⼤型复杂建筑的系统轴侧图在⼀张图上完不成。

(3)给排⽔系统的复杂化使理解、读懂系统原理变得越来越重要。

新型系统图充分迎合这⼀要求，同时⼜克服了轴侧图的上述缺陷。

(4)施⼯队伍技术⼈员的素质(学历及技术⽔平)已有了很⼤提⾼，使得图⾯简化的新型系统图取代轴侧图作为施⼯依据成为可能，我院⼗多年来的实践已证明这⼀点。

(5)建筑⼯程设计中同国际上的交往与合作⽇益频繁，这促使新型系统图取代轴侧图，以有利于与国际接轨。

给排水系统图平面图图例CAD手形缩放工具与图形缩放标注改变修改

给排水系统图平面图图例CAD手形缩放工具与图形缩放标注改变修改给排水工程的图例一般都比较形象和简单，在联系实物形状后发现形似特点就能融会贯通，例如：热水管道是在粗实线中缀以字母“Ｒ”，即为“热”的汉语拼音的辅音字母；蹲便器的图例就是一幅蹲便器的简略平面图。

1）在给水排水工程图中各管道无论管径大小均是以单线表示，管道上的各种附件均用图例表示。

2）为突出管道与用水设备的关系及管道的布置方式，在管道平面布置图中建筑物的轮廓线用细实线绘制。

3）在管道平面布置图中，管道无论是明装还是暗装，管道线仅表示其所在范围，并不表示其平面位置，如管道与墙的距离等，实现安装依据有关规范。

一般常用给排水图例给水管道-J，如果分高低区通常用首字母表示即高区-G，低区-D。

排水管道-W表示污水。

也有-F，就是废水。

消火栓管道-XH。

自动喷淋管道-Z或者-ZP；雨水管道-Y；采暖管道-R，一般实线表示供水管，虚线表示回水管。

压力排水-PY；冷凝水管道-N。

管道立管-L。

另外设备的型号字母：Q-流量；H-扬程；N-功率；P-压力；QW-潜污泵。

其他阀门、器具之类的都是用图形区分。

JL-给水管；WL-污水管；YL-雨水管；RJL-热给水；RHL-热回水。

给水系统图与平面图区别1.给水工程图纸由给排水系统图、给水平面图组成。

2.系统图：按照轴测图绘制，主要突出空间内各个方向的线条的相互关系。

3.系统图立管用竖线表示。

平面图立管用圆圈表示。

系统图水平管用45轴侧图表示左右，前后用圆圈表示。

给水平面图水平管左右前后水平走向。

CAD缩放工具与图形缩放标注中修改比例因子不同实时缩放（手形状）相当于照像镜头前后移动，不改图形标注尺寸，不能真正改变图形本身大小，只是图形显示区域变化大小，对局部区域图形放大缩小来看图。

scaⅠe命令要缩放图形而标注尺寸不变，scaIe做不到，图纸放样，用量得图长数据距离乘以比例尺，就得到放样实长，不是标注数据。

scaIe命令改比例因子在命令行中输入“scale”。

给排水系统图和平面图图例对比

表3.0.1 管道图例
3.0.2管道附件的图例宜符合表3.0.2的要求。

表3.0.2 管道附件
3.0.3管道连接的图例宜符合表3.0.3的要求。

表3.0.3 管道连接
3.0.4管件的图例宜符合表3.0.4的要求。

表3.0.4 管件
3.0.5阀门的图例宜符合表3.0.5的要求。

表3.0.5 阀门
3.0.6给水配件的图例宜符合表3.0.6的要求。

表3.0.6 给水配件
3.0.7 消防设施的图例宜符合表3.0.7的要求。

表3.0.7 消防设施
3.0.8卫生设备及水池的图例宜符合表3.0.8的要求。

表3.0.8 卫生设备及水池
3.0.9小型给水排水构筑物的图例宜符合表3.0.9的要求。

表3.0.9 小型给水排水构筑物
3.0.10给水排水设备的图例宜符合表3.0.10的要求。

表3.0.10 给水排水设备
3.0.11给水排水专业所用仪表的图例宜符合表3.0.11的要求。

表3.0.11 仪表。

给排水工程施工图的表示方法及识读

J
X Z
Y
给排水工程施工图的表示方法
消火栓立管 XL— 自动喷淋立管 ZL— 排水立管 PL— 雨水排水立管 YL— 水表或截止阀闸阀止回阀
给排水工程施工图的表示方法
蝶阀减压稳压阀角阀水龙头地漏清扫口检查口排水拴
给排水工程施工图的表示方法
消火栓带消防软管卷盘的消火栓水泵接合器存水弯压力表

给排水工程安装高度均用标高来表示。标高有绝对标高、相对标高两种。
绝对标高：我国把青岛的黄海平均海面定为绝对标高的零点，写作±0.00，高于它的为正，低于它的为负。绝对标高常用于建筑总平面图。相对标高：是以某一点为参照物，定为±0.00，来表示其他部位相对于它的高度。在建筑安装工程施工图中，以建筑物的一层地面作为±0.00。标高在安装工程施工中用来确定管线、设备的安装高度。在编制施工图预算时用来计算垂直管线的长度。
给排水工程施工图的识读
识读方法 1）仔细阅读设计说明弄清以下问题：工程概况、给排水系统包含的内容、给排水管道布置形式、管道材质及接口方式、防腐保温要求等。 2）系统图与平面图对照阅读 3）按一定顺序阅读按水流方向：入户管（排出管）——水平干管——立管——支管——用水设备；逐层阅读。
给排水工程施工图的表示方法
图例及文字符号给水管道热水管道消火栓给水管道自动喷淋给水管道排水管道雨水排水管道立管

J R X Z P Y
给排水工程施工图的表示方法
给水系统编号 R 热水系统编号消火栓给水系统编号自动喷淋给水系统编号 P 排水系统编号雨水排水系统编号给水立管 JL— 热水立管 RL—
给排水工程施工图所含内容

给排水识图(“系统”文档)共8张

1、查明卫生器具和用水设备的类型、数量、安装位置、接管方式。
1、标高管道的标高符号一般在一段管子的起点或终点，标高数字对于采暖、给水、燃气管道常指管中心处的相对于±0. （2、三弄）清系给统水图引入管管和道污水的排标出管高的符平面号走向一、般位置在。一段管子的起点或终点，标高数字对于采暖、给水、燃给水、排水系气统管图应道分常别绘指制管，在中系统心图处上要的标相明各对立管于编±号、0管.0段0直0径的、高管道度标；高、对坡度于等排。水管道常指管内底的相对标（管二径）用平公面称图直高径。标注标，高一段以管米子的为管径单一位般标。注在该管子的两头，而中间不再标注，即“标两头带中间”。管道上下拐弯在平2面、图坡上的度表示：系 1因、统为查图一明也般卫称的生轴采般器测暖具表图、和坡或给示用透排度水视水为设图、符备。。燃的号气类管可型道、的标数系量在统、图管安是装正子位面置的斜、轴上接测管图方方，式或所。以下左右方方，向的其管道箭用头水平所线表指示的、上一下走端向是的管管道用子竖的线表低示、端前，后走一向
3、分别查明给水、3、排水给干管排、水立管干、横、管立、支、管的支平管面位的置和位走置向。，管径与立管编号；
4、水表、阀门、清扫口等附件的位置。
5、给排水平面图的比例一般与建筑平面图相同，常用1：100、1：200、1： 50等。
（三）系统图
系统图也称轴测图或透视图。表示给排水系统的空间位置以及各层间、前后左右间的关系。给水、排水系统图应分别绘制，在系统图上要标明各立管编号、管段直径、管道标高、坡度等。其比例与平面图相同。
（二）管道在系统图上的表示
二室内给排水工程施工图识读
一、施工图的组成与内容
室内给排水工程施工图主要由首页、平面图、系统图、详图四个部分组成。

供排水识图绘图基本常识

供排水识图绘图基本常识第一节建筑给水系统建筑内部给水系统按用途可分为生活给水系统、生产给水系统、消防给水系统。

（1）生活给水系统生活给水系统是为住宅、公共建筑提供饮水和生活用水的供水系统。

（2）生产给水系统指工业建筑或公共建筑在生产过程中使用的给水系统，生产给水系统应优先设置循环或重复利用给水系统，并应利用其余压。

（3）消防给水系统消防给水系统是供给以水灭火的各类消防设备用水的供水系统。

消防用水对水质要求不高，但必须按照《建筑设计防火规范》保证供给足够的水量和水压。

上述三种基本给水系统，根据建筑情况、对供水的要求以及室外给水管网条件等，经过技术经济比较，可以分别设置独立的给水系统，也可以设置设置两种或三种合并的共用系统。

共用系统有生活-生产-消防共用系统、生活-消防共用系统、生产-消防共用系统等。

二、建筑给水系统的组成建筑物内的给水系统如图下所示。

图1 建筑内部给水第统1-阀门井2-引入管3-闸阀4-水表5-水泵6-逆止阀7-干管8-支管9-浴盆10-立管11-水龙头12-淋浴器13-洗脸盆14-大便器15-洗涤盆16-水箱17-进水管18-出水管19-消水栓A-入贮水池B-来自贮水池（1）引入管是建筑物内部给水系统与城市给水管网或建筑小E给水系统之间的联络管段，也称迸户管。

城市给水管网与建筑小区给水系统之间的联络管段称为总进水管。

（2）水表节点安装在引入管上的水表及其前后设置的阀门和泄水装置的总称。

当需对水量进行计量的建筑物，应在引入管上装设水表。

建筑物的某部分或个别设备需计量时，应在其配水管上装设水蒸住宅建筑应装设分户水表。

由市政管网直接供水的独立消防给水系统的引人管上，可不装设水表。

（3）给水管网1 / 8是指由水平或垂直于管、立管、横文管等组成的建筑内部的给水管网。

（4）给水附件给水附件指管路上闸阀、止回阀等控制附件及淋浴器、配水龙头、冲洗阀等配水附件和仪表等。

（5）升压和贮水设备在市政管网压力不足或建筑对安全供水、水压稳定有较高要求时。

最全给排水基础知识及识图

路漫漫其悠远
建筑给排水施工图的识读
(1) 查明给水管道系统的具体走向，干管的布置方式，管径尺寸及其变化情况，阀门的设置，引入管、干管及各支管的标高。
(2) 查明排水管道的具体走向，管路分支情况，管径尺寸与横管坡度，管道各部分标高，存水弯的形式，清通设备的设置情况，弯头及三通的选用等。识读排水管道系统图时，一般按卫生器具或排水设备的存水弯、器具排水管、横支管、立管、排出管的顺序进行。
路漫漫其悠远
建筑给排水施工图的识读
平面图的识读
室内给排水管道平面图是施工图纸中最基本和最重要的图纸，常用的比例是1∶100和1∶50两种。它主要表明建筑物内给排水管道及卫生器具和用水设备的平面布置。图上的线条都是示意性的，同时管材配件如活接头、补心、管箍等也不画出来，因此在识读图纸时还必须熟悉给排水管道的施工工艺。
图纸尺寸
幅面代号
幅面尺寸（B*L)
a
周边尺寸
c
e
A0 841*1189
A1 594*841 20 10
A2 420*594
25
A3 297*420
10 5
A4 210*297
路漫漫其悠远
B
路漫漫其悠远
保留装订线图纸
会签栏 a
纸边界 c
图框线 c
c L
标题栏
图纸比例
平面图选用比例，常用1:200、1:100、1:50 系统图常选用的比例1:100、1:50，但一般不按比例绘制
路漫漫其悠远
阀门
截止阀蝶阀
止回阀球阀路漫漫其悠远
闸阀浮球阀
路漫漫其悠远
路漫漫其悠远
过滤器、软管
过滤器不锈钢防震软管

最全给排水基础知识及识图

此外，施工图还应绘出工程图所用图例。
所有以上图纸及施工说明等应编排有序，写出图纸目录。
路漫漫其悠远
最全给排水基础知识及识图
建筑给排水施工图的识读
基本方法：先粗后细，
平面、系统多对照。
路漫漫其悠远
最全给排水基础知识及识图
建筑给排水施工图的识读
阅读主要图纸之前，应当先看说明和设备材料表，然后以系统图为线索深入阅读平面图、系统图及详图。
(1) 查明卫生器具、用水设备和升压设备的类型、数量、安装位置、定位尺寸。
路漫漫其悠远
最全给排水基础知识及识图
建筑给排水施工图的识读
(2) 弄清给水引入管和污水排出管的平面位置、走向、定位尺寸、与室外给排水管网的连接形式、管径及坡度等。
(3) 查明给排水干管、立管、支管的平面位置与走向、管径尺寸及立管编号。从平面图上可清楚地查明是明装还是暗装，以确定施工方法。
路漫漫其悠远
最全给排水基础知识及识图
管道管径的标注
路漫漫其悠远
最全给排水基础知识及识图
管路编号
（1）当建筑物的给水引入管或排水排出管的数量超过1根时，宜进行编号。
（2）建筑物穿越楼层的立管，其数量超过1根时宜进行编号。
（3）在总平面图中，当给排水附属构筑物的数量超过 1个时，宜进行编号。编号方法为：构筑物代号－编号；给水构筑物的编号顺序宜为：从水源到干管，再从干管到支管，最后到用户；排水构筑物的编号顺序宜为：从上游到下游，先干管后支管。
路漫漫其悠远
Back
最全给排水基础知识及识图
标高-轴测图标注方式
路漫漫其悠远
最全给排水基础知识及识图
标高
注意点：
1、室内标高一般标注的是相对标高，即相对正负零的标高；

室内给排水施工图识读

室内给排水施工图识读室内给水排水施工图主要包括给水排水平面图、系统轴测图和详图等。

室内给水排水平面图（1）室内给水平面图的内容室内给水排水平面图是表明给水排水管道及设备的平面布置的图纸，主要包括内容见表4-9。

表4-9室内给水排水平面图包括内容（2）室内给水排水平面图的绘制①平面图的数量和范围。

多层房屋的管道平面图原则上应分层绘制，管道系统布置相同的楼层平面可以绘制一个平面图。

特别提醒底层平面图仍应单独画出。

底层管道平面图应画出整幢房屋的建筑平面图，其余各层可仅画布置有管道的局部平面图。

②房屋平面图。

室内给水排水面图是在建筑平面图的基础上表明给水排水有关内容的图纸，因此该图中的建筑轮廓线应与建筑平面图一致。

但该图中的房屋平面图不是用于土建施工，而仅作为管道系统及设备的水平布局和定位的基准。

因此，仅需抄绘房屋的墙身、柱、门窗洞、楼梯、台阶等主要构配件，至于房屋细部、门扇、门窗代号等均略去。

可采用与建筑平面图相同的比例，如显示不清可放大比例。

图线采用细线绘制（0.35b）。

底层平面图要画全轴线，楼层平面图可仅画边界轴线。

③卫生器具平面图。

卫生器具中的洗脸盆、大便器、小便器等都是工业产品，不必详细表示，可按规定图例画出；而盥洗台、大便槽、小便槽等是在现场砌筑的，其详图由建筑专业绘制，在管道平面图中仅需画出其主要轮廓。

卫生器具的图线采用中实线（0.5b）绘制。

④管道平面图。

管道平面图是用水平剖切平面剖切后的水平投影，然而各种管道不论在楼面（地面）之上或之下，都不考虑其可见性。

亦即每层平面图中的管道均以连接该层卫生设备的管路为准，而不是以楼地面为分界。

如属本层使用但安装在下层空间的重力管道，均绘于本层平面图上。

一般将给水系统和排水系统绘制于同一平面图上，这对于设计和施工以及对于识读都比较方便。

在底层管道平面图中，各种管道要按照系统编号。

系统的划分视具体情况而异，一般给水管道以每一引入管为一个系统；排水管道以每一排出管为一排水系统。
