Solidworks课程设计
Solidworks应用于《机械设计课程设计》课程教学
Solidworks应用于《机械设计课程设计》课程教学Solidworks应用于《机械设计课程设计》课程教学近年来，机械设计行业发展迅速，对于机械设计专业学生的要求也越来越高。
因此，教育机构需要适应行业需求，为学生提供更合适的教学方法和工具。
Solidworks作为一款广泛应用于机械设计和制造领域的三维建模软件，为《机械设计课程设计》课程的教学提供了重要支持。
首先，Solidworks提供了直观、易学的用户界面，使学生能够快速上手并进行三维建模。
相比传统的平面绘图工具，Solidworks以直观的方式呈现设计，减少了学生在学习过程中的困惑和挫折感。
学生可以通过简单的鼠标操作将设计想法快速转化为三维模型，提高了学习效率。
其次，Solidworks提供了强大的功能和工具集，包括零件建模、装配和绘图。
学生可以通过这些工具快速创建、编辑和分析设计。
例如，学生可以使用Solidworks的零件建模功能创建各种常见的机械零件，如螺栓、轴承和齿轮。
同时，学生还可以通过装配功能将这些零件组装起来，并模拟其运动和功能。
这些功能的使用使学生能够更深入地了解机械设计及其应用。
此外，Solidworks提供了全面的仿真和分析功能。
学生可以使用Solidworks Simulation进行结构、热力学和流体力学分析。
这使学生能够在设计阶段进行验证和评估，确保设计符合工程要求。
通过模拟和分析，学生能够更好地理解设计的强度、稳定性和可靠性等关键因素，提高设计的质量。
在《机械设计课程设计》课程中，Solidworks还可以应用于课程项目的设计和制作。
学生可以根据教师的要求，使用Solidworks创建机械部件或装置。
通过实际的设计和制作过程，学生能够将理论知识应用于实际问题，提高自己的设计能力和创新意识。
这样的实践性教学不仅培养了学生的动手能力，还有助于提高学生的解决问题的能力。
另外，Solidworks还提供了丰富的教学资源，包括教学视频、教学案例和实践指导。
机械solidworks课程设计
机械solidworks课程设计一、教学目标本课程旨在通过SolidWorks软件的学习，让学生掌握机械设计的基本原理和方法，培养学生具备一定的机械设计能力。
具体的教学目标如下：知识目标：使学生了解并掌握SolidWorks软件的基本操作方法和机械设计的基本原理；让学生了解机械设计中的常见问题及解决方法。
技能目标：培养学生能够熟练使用SolidWorks软件进行机械设计，包括零件设计、装配体设计和工程图绘制；培养学生具备一定的创新设计能力，能够根据实际需求进行合理的机械设计。
情感态度价值观目标：培养学生对机械设计的兴趣，提高学生解决实际问题的能力，使学生认识到机械设计在现代工程技术中的重要性，培养学生的团队协作精神和自主学习能力。
二、教学内容本课程的教学内容主要包括SolidWorks软件的基本操作、机械设计原理、零件设计、装配体设计、工程图绘制等。
具体安排如下：1.第1-2课时：SolidWorks软件的基本操作，包括界面熟悉、基本功能学习等。
2.第3-4课时：机械设计原理，包括设计过程、设计方法、设计原则等。
3.第5-6课时：零件设计，包括草图绘制、特征创建、零件装配等。
4.第7-8课时：装配体设计，包括装配体创建、装配关系设置、装配体分析等。
5.第9-10课时：工程图绘制，包括视图创建、尺寸标注、公差设置等。
6.第11-12课时：综合实例训练，让学生运用所学知识进行实际机械设计。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行教学。
具体方法如下：1.讲授法：通过讲解SolidWorks软件的基本操作和机械设计原理，使学生掌握相关知识。
2.案例分析法：通过分析实际案例，使学生更好地理解机械设计的方法和技巧。
3.实验法：让学生动手操作SolidWorks软件，进行实际机械设计，提高学生的实际操作能力。
4.讨论法：学生进行小组讨论，分享设计经验，培养学生团队协作精神。
四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：《SolidWorks机械设计教程》。
2024版solidworks完整教程学习课程
进行特征编辑和修改
使用特征编辑和修改方法对已 创建的特征进行调整和优化， 以满足设计要求。
确定设计需求
在开始建模之前，需要明确零 件的设计需求，包括尺寸、形 状、材料等。
2024/1/26
添加辅助特征
根据需要添加辅助特征，如倒 角、圆角、孔等，以完善零件 的形状和功能。
完成模型并检查
在完成建模后，需要对模型进 行全面的检查，确保没有错误 或遗漏，并符合设计要求。
特征。
旋转建模
通过选择草图轮廓并绕指定轴线 旋转一定角度来创建三维实体。 旋转建模常用于创建轴对称的零
件，如圆柱、圆锥等。
扫描建模
通过沿一条路径移动一个或多个 截面轮廓来创建三维实体。扫描 建模可以创建复杂的形状，如弹
簧、螺纹等。
2024/1/26
13
放样、边界曲面和填充等曲面建模技巧
1 2 3
放样建模 通过在两个或多个截面轮廓之间创建平滑过渡的 曲面来构建三维模型。放样建模常用于创建流线 型的曲面形状。
4
软件界面及功能模块
01
02
03
用户界面
SolidWorks的用户界面包 括菜单栏、工具栏、特征 树、属性管理器等，方便 用户进行各种操作。
2024/1/26
功能模块
SolidWorks包含零件设计、 装配设计、工程图设计等 多个功能模块，满足用户 不同的设计需求。
插件与扩展
SolidWorks支持各种插件 和扩展，如仿真分析、渲 染、CAM加工等，提供更 全面的设计解决方案。
特征重定义 可以通过重新定义特征的参数或属性来改变其特征形状或 行为。特征重定义可以方便地修改模型而无需重新创建整 个特征。
特征阵列 可以通过复制并排列一组相同的特征来快速创建复杂的模 型结构。特征阵列可以提高建模效率并简化设计过程。
solidworks手用虎钳课程设计

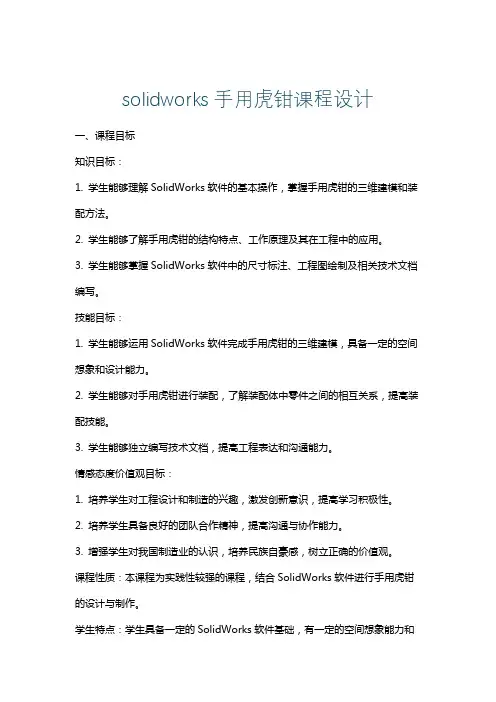

solidworks手用虎钳课程设计一、课程目标知识目标：1. 学生能够理解SolidWorks软件的基本操作，掌握手用虎钳的三维建模和装配方法。
2. 学生能够了解手用虎钳的结构特点、工作原理及其在工程中的应用。
3. 学生能够掌握SolidWorks软件中的尺寸标注、工程图绘制及相关技术文档编写。
技能目标：1. 学生能够运用SolidWorks软件完成手用虎钳的三维建模，具备一定的空间想象和设计能力。
2. 学生能够对手用虎钳进行装配，了解装配体中零件之间的相互关系，提高装配技能。
3. 学生能够独立编写技术文档，提高工程表达和沟通能力。
情感态度价值观目标：1. 培养学生对工程设计和制造的兴趣，激发创新意识，提高学习积极性。
2. 培养学生具备良好的团队合作精神，提高沟通与协作能力。
3. 增强学生对我国制造业的认识，培养民族自豪感，树立正确的价值观。
课程性质：本课程为实践性较强的课程，结合SolidWorks软件进行手用虎钳的设计与制作。
学生特点：学生具备一定的SolidWorks软件基础，有一定的空间想象能力和动手能力。
教学要求：教师需引导学生掌握手用虎钳的设计原理和SolidWorks软件的操作方法，注重培养学生的实践能力和团队协作精神。
在教学过程中，关注学生的个体差异，提供有针对性的指导。
通过课程学习，使学生能够将理论知识与实践相结合，提高解决实际问题的能力。
二、教学内容1. SolidWorks软件基础操作复习：软件界面、基本操作、草图绘制、特征建模。
2. 手用虎钳结构分析：介绍手用虎钳的组成、工作原理、结构特点，结合教材相关章节，让学生了解其实际应用。
3. 三维建模与装配：- 建立手用虎钳各零件的三维模型；- 装配各零件，建立手用虎钳的装配体；- 分析装配体中零件之间的约束关系，调整装配顺序。
4. 工程图绘制与尺寸标注：根据手用虎钳三维模型，绘制工程图，标注尺寸、公差、形位公差等。
5. 技术文档编写：整理设计过程、设计思路、操作步骤，编写技术文档。
solidworks装配图课程设计
solidworks装配图课程设计一、课程目标知识目标：1. 学生能理解SolidWorks装配图的基本概念，掌握装配图中各零件的配合关系和装配顺序。
2. 学生能够运用SolidWorks软件，完成装配图的绘制，并正确表达零件之间的相互关系。
3. 学生掌握装配图中尺寸、公差、及技术要求的标注方法和规范。
技能目标：1. 学生能够独立操作SolidWorks软件，进行装配图的绘制和修改。
2. 学生能够运用装配图知识，解决实际工程问题，具备一定的装配图识图和绘图能力。
3. 学生通过小组合作，培养沟通协调能力和团队协作精神。
情感态度价值观目标：1. 学生对SolidWorks装配图产生兴趣，提高对机械设计和制造专业的认识和热爱。
2. 学生在学习过程中，培养认真负责、严谨细致的工作态度，树立良好的职业道德观念。
3. 学生能够认识到SolidWorks装配图在工程实践中的重要性，增强对工程技术的敬畏之心。
本课程针对初中年级学生，结合学科特点和教学要求，注重理论知识与实践操作相结合，培养学生运用SolidWorks软件绘制装配图的能力。
通过课程学习，使学生在掌握基本知识技能的同时，提高解决实际问题的能力，培养良好的情感态度价值观。
教学过程中，教师应关注学生的个体差异，因材施教，确保课程目标的实现。
二、教学内容本节教学内容主要包括以下几部分：1. SolidWorks软件基本操作：复习SolidWorks软件的基本界面、工具栏、操作环境等，为后续装配图绘制打下基础。
2. 装配图基本概念：介绍装配图的定义、作用、组成，使学生了解装配图在机械设计中的重要性。
3. 零件配合关系：讲解各种零件配合关系（如贴合、对齐、同心等），使学生掌握装配图中零件之间的相互关系。
4. 装配图绘制方法：学习如何使用SolidWorks软件进行装配图的绘制，包括插入零件、调整配合关系、设置装配顺序等。
5. 尺寸、公差及技术要求标注：学习装配图中尺寸、公差、及技术要求的标注方法和规范，提高装配图的可读性和准确性。
solid-works-课程设计
s o l i d-w o r k s-课程设计(总60页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--三维造型设计课程设计说明书学院：机电工程学院专业：机械设计制造及其自动化学号、姓名：0209 李涛0214 刘寒0224 孙浩杰0236 吴振0244 张鹏0250 朱玉威指导教师：孟忠良课程设计任务书枣庄学院三维造型课程设计任务书一、设计题目：柴油引擎燃料泵二、设计依据1、零件图2、年产量：10000件/年三、设计任务1、三个主要的零件图各1张，共三张2、装配图 1张2、课程设计说明书 1份四、设计起讫日期： 2015年5月4日——2015年5月18日班级：2014级专升本二班指导教师：孟忠良主要零件图图零件1图零件2图零件3图零件4本次课程设计主要是对所学的课程“SolidWorks”进行一次知识与理论的再一次升华，同时加强了学生们对机械完整体系这一概念的理解。
此次课程的题目为“柴油引擎燃料泵设计”，分析和综合所学的软件应用知识制定出了一套完整的建模思路。
内容主要讲解了柴油引擎燃料泵的零件的建模过程，在操作零件建模生成的时候，进一步巩固了“SolidWorks”这一软件所学零件建模的方法和技巧。
在生成零件的时候主要“运用拉伸”、“切除命令”、“旋转”、“放样”、“螺纹攻丝”等相关操作命令；零件在装配过程中，先分析整体功用，再根据机械相关分析，确定装配过程，装配过程主要是运用了由小到大，由内到外的装配策略，这样可以有效地进行装配过程，避免的差错的产生。
装配中主要使用了“同轴线”、“重合”、“相对距离”、“相对角度”、以及建立各种适配的“基准面”。
在一个零件生成之后进行装配体的生成，按照老师的要求最终生成零件及装配体的二维工程图。
【关键词】 SolidWorks；柴油引擎燃料泵；零件建模；装配体The curriculum design is mainly on the course "SolidWorks" was once again the theoretical knowledge and sublime once, at the same time, strengthen the students' understanding of the concept of a complete system of machinery. The title of the course for diesel engine fuel pump design, analysis and synthesis of knowledge of applicable software worked out a a complete set of modeling ideas. Mainly to explain the modeling process of the diesel engine fuel pump parts, generated in the operation of parts modeling, to further consolidate the "SolidWorks" the software part modeling methods and techniques. In parts generate mainly the use of stretch "," removal of the command "," spin "and" loft "," tapping "and other relevant command; parts in the assembly process. First, we analyze the overall function, again according to the mechanical analysis to determine assembly process, assembly process is mainly used in ascending order, from inside to outside the assembly strategy, which can effectively for assembly process and avoid errors. Assemble the main use of the "axis" and "coincidence", "relative distance, relative angle, and the establishment of various adaptation of" datum ".After a generation of parts for assembly production, in accordance with the requirements of the teacher eventually generate parts and assembly of 2D engineering drawings.【Keywords】 SolidWorks; diesel engine fuel pump parts modeling; assembly;第一章前言 (1)第二章柴油引擎燃料泵总体分析 (3)第三章零件的建模 (5)底座的建模 (5)总体思路的设计 (5)零件2的建模 (30)零件3的建模 (34)零件4的建模 (37)其它零件的建模 (43)第四章柴油引擎燃料泵装配体的生成 (44)柴油引擎燃料泵体的组件的装配 (44)柴油引擎燃料泵内部和小组件的装配 (47)柴油引擎燃料泵外部附加组件的装配 (50)参考文献 (56)致谢 (57)第一章前言本次课程设计是本学期SolidWorks这们课程的学习结果的一次检验，我的课程设计的题目是柴油引擎燃料泵。
solidworks课程设计轴向
solidworks课程设计轴向一、教学目标本课程的学习目标包括知识目标、技能目标和情感态度价值观目标。
知识目标要求学生掌握SolidWorks软件的基本操作，了解轴向设计的原理和方法。
技能目标要求学生能够熟练运用SolidWorks软件进行轴向设计，提高解决实际问题的能力。
情感态度价值观目标要求学生培养创新意识，提高团队合作能力，增强对工程技术的热爱和责任感。
二、教学内容本课程的教学内容主要包括SolidWorks软件的基本操作、轴向设计的原理和方法、以及实际案例分析。
教学大纲如下：1.第一章：SolidWorks软件的基本操作– 1.1 SolidWorks软件的界面及功能– 1.2 创建和管理零件– 1.3 创建和管理装配体2.第二章：轴向设计的原理和方法– 2.1 轴的分类和特点– 2.2 轴的设计原则– 2.3 轴的强度计算3.第三章：实际案例分析– 3.1 案例一：某型发动机轴设计– 3.2 案例二：某减速机轴设计– 3.3 案例三：某汽车轴设计三、教学方法本课程采用讲授法、讨论法、案例分析法和实验法等多种教学方法。
讲授法用于传授基本知识和原理，讨论法用于激发学生思考和探讨，案例分析法用于分析实际问题和提高解决能力，实验法用于锻炼学生的动手操作能力。
四、教学资源教学资源包括教材、参考书、多媒体资料和实验设备。
教材选用《SolidWorks轴向设计指南》作为主教材，参考书包括《机械设计基础》和《轴的设计与强度计算》。
多媒体资料包括教学PPT、视频教程和在线案例库。
实验设备包括计算机、SolidWorks软件和相关的机械设备。
五、教学评估本课程的评估方式包括平时表现、作业和考试三个部分，以保证评估的客观性和公正性。
平时表现占30%，主要评估学生在课堂上的参与程度和讨论表现；作业占30%，主要评估学生的实践能力和应用知识的能力；考试占40%，主要评估学生的理论知识和综合运用能力。
考试形式包括期中考试和期末考试，内容涵盖本课程的全部教学内容。
solidworks 设计案例教案
solidworks 设计案例教案一、教学目标1. 让学生掌握SolidWorks软件的基本操作。
2. 让学生掌握使用SolidWorks软件进行三维建模的方法。
3. 让学生掌握使用SolidWorks软件进行装配和工程图绘制的方法。
4. 培养学生的创新能力和实践能力。
二、教学内容1. SolidWorks软件的基本操作。
2. 使用SolidWorks软件进行三维建模的方法。
3. 使用SolidWorks软件进行装配的方法。
4. 使用SolidWorks软件进行工程图绘制的方法。
三、教学步骤1. SolidWorks软件的基本操作（1）启动SolidWorks软件，介绍软件界面。
（2）讲解文件的新建、打开、保存和关闭等基本操作。
（3）介绍工具栏和菜单栏的基本功能和使用方法。
（4）进行简单的操作练习，让学生掌握基本操作。
2. 使用SolidWorks软件进行三维建模的方法（1）选择“新建”命令，创建一个新的零件文件。
（2）选择“外形”命令，构建基准平面。
（3）选择一个平面作为零件的基准平面，并绘制零件的外形和内部结构。
（4）利用拉伸、旋转、扫描和放样等命令，完成零件的三维建模。
（5）进行简单的操作练习，让学生掌握三维建模的方法。
3. 使用SolidWorks软件进行装配的方法（1）选择“新建”命令，创建一个新的装配体文件。
（2）插入已经创建好的零件文件，进行装配。
（3）利用配合、移动和旋转等命令，完成装配体的调整和优化。
（4）进行简单的操作练习，让学生掌握装配的方法。
4. 使用SolidWorks软件进行工程图绘制的方法（1）选择“新建”命令，创建一个新的工程图文件。
（2）选择“三视图”命令，自动生成零件的三视图。
（3）利用标注、注释和修改等命令，完成工程图的绘制和编辑。
（4）进行简单的操作练习，让学生掌握工程图绘制的方法。
四、教学评估与反馈1. 在教学过程中，观察学生的操作情况，及时给予指导和帮助。
(完整版)solidworks教案
缩放视图
通过鼠标滚轮或工具栏上的缩 放工具进行视图缩放。
旋转视图
按住鼠标左键拖动或使用工具 栏上的旋转工具进行视图旋转。
视图样式
选择不同的视图样式，如线框、 隐藏线、着色等，以改变模型 的显示效果。
03
草图绘制与编辑
草图绘制工具介绍
直线工具
用于绘制直线段，可以通过输入坐标值或选择 两点来确定直线位置。
焊接结构分析
通过SolidWorks的有限元分析功能，可 以对焊接结构进行强度、刚度等性能的分 析和优化。
管道与布线设计功能介绍及应用
管道与布线设计功能概述
SolidWorks的管道与布线设计工具可 以帮助工程师高效地进行管道系统和 电气线路的设计。
管道与布线系统设计
通过SolidWorks的装配体设计功能， 可以构建复杂的管道系统和电气线路， 并实现自动路由和避障。
钣金零件建模
利用SolidWorks的钣金工 具，可以快速创建和编辑 钣金零件，包括添加折弯、 边角剪裁、冲压特征等。
钣金成型模拟
通过SolidWorks的成型模 拟功能，可以在设计阶段 预测钣金零件的成型效果， 减少实际生产中的试错成 本。
工程图与制造输出
SolidWorks可以自动生成 钣金零件的工程图，包括 折弯线、尺寸标注等，同 时支持输出到CAM软件进 行数控编程。
01 02
尺寸标注
SolidWorks提供了丰富的尺寸标注工具，包括线性标注、角度标注、 半径标注等。使用这些工具时，需要注意选择合适的标注类型和精度， 并确保标注的清晰易读。
文字注释
在工程图中添加文字注释可以帮助更好地表达设计意图和制造要求。可 以使用文本工具添加注释，并设置合适的字体、大小和位置。
solidwork课程设计
solidwork课程设计一、课程目标知识目标：1. 理解SolidWorks软件的基本功能与操作界面，掌握基本的二维绘图与三维建模方法。
2. 学习并掌握SolidWorks中零件、装配体和工程图的基本创建与编辑技巧。
3. 掌握SolidWorks软件在机械设计中的应用，能结合实际需求进行简单的机械结构设计。
技能目标：1. 能够运用SolidWorks软件独立完成基础零件的绘制，具备一定的三维建模能力。
2. 学会运用装配体功能，对机械部件进行组装和运动仿真。
3. 能够利用工程图功能，生成符合国家标准的机械图纸。
情感态度价值观目标：1. 培养学生对SolidWorks软件的兴趣，激发创新意识，提高实践能力。
2. 培养学生严谨、细致的工作态度，养成良好的设计习惯。
3. 增强团队协作意识，培养学生互相学习、共同进步的精神。
课程性质：本课程为高年级机械设计相关专业的实践课程，以软件操作为主，注重培养学生的实际应用能力。
学生特点：学生具备一定的计算机操作基础，对SolidWorks软件有一定了解，但实际操作能力较弱。
教学要求：结合学生特点，课程以案例教学为主，注重实践操作，让学生在“做中学”，提高学生的实际应用能力。
通过课程学习，使学生能够掌握SolidWorks软件的基本操作，具备简单的机械设计能力。
二、教学内容1. SolidWorks软件概述：介绍软件的发展历程、功能特点及在机械设计中的应用。
教学安排：1课时，引导学生了解SolidWorks软件，激发学习兴趣。
2. SolidWorks基本操作与界面认识：学习软件的启动、退出、界面布局及基本操作。
教学安排：2课时，让学生熟悉软件环境，为后续学习打下基础。
3. 二维绘图：学习绘制基本几何图形、标注尺寸、修改图形等。
教学安排：4课时，掌握二维绘图技能，为三维建模奠定基础。
4. 三维建模：学习基本的三维建模方法，如拉伸、旋转、扫描等。
教学安排：6课时，让学生掌握三维建模的基本技巧。
教学设计solidworks教案首页pdf
检查和修正模型
在建模过程中，需要不断检查 和修正模型，以确保其符合设 计需求和目标。
复杂零件建模技巧分享
使用高级建模工具
分步建模
SolidWorks提供了许多高级建模工具，如 放样、边界曲面等，可以帮助用户创建复 杂的零件形状。
对于复杂的零件，可以采用分步建模的方 法，将零件拆分成多个简单的部分，分别 进行建模，最后再组合在一起。
学生作品展示评价
作品展示
选取部分优秀学生作品进行展示，包括三维模型、装配体及工程图等，以展现学生的学 习成果。
作品评价
针对展示的作品，从创新性、实用性、美观性等方面进行综合评价，并给予相应的建议 与指导。
行业应用前景探讨
机械制造行业
SolidWorks在机械制造行业有着广泛的应用，如零部件 设计、装配体模拟、加工仿真等，可大大提高设计效率与 准确性。
装配体设计：阐述了装配体的概 念、创建方法及编辑管理，包括 零部件的添加、约束设置、运动 模拟等。
SolidWorks软件界面及基本操作 ：包括工具栏、菜单栏、特征树 等界面元素的介绍，以及基本视 图操作、文件管理等。
工程图生成与标注：介绍了工程 图的创建、视图布局、尺寸标注 、技术要求等内容的规范与标准 。
视图投影
确保视图投影正确，符合正投影原则，避免产生歧义或误解。
尺寸标注、注释和符号应用
尺寸标注
使用SolidWorks的尺寸工具，对图纸上的各个视图进行尺寸标注 。标注应清晰、准确，符合国家标准或行业标准。
注释
在需要说明的地方添加注释，如技术要求、材料说明等。注释应简 洁明了，方便阅读和理解。
符号应用
零件建模流程梳理
选择合适的建模方法
根据设计需求和目标，选择合 适的建模方法，如拉伸、旋转 、扫描等。
2024年度SolidWorks教案
06 钣金、焊接及模 具设计专题
2024/2/2
24
钣金设计思路及技巧分享
设计思路
从产品功能出发，确定钣金件的结构形式；考虑材料、工艺 和成本等因素，进行优化设计。
2024/2/2
技巧分享
利用SolidWorks的钣金工具进行建模，如基体法兰、边线法 兰等；掌握展开、折弯等钣金操作技巧；注意钣金件的公差 配合和表面处理。
2024/2/2
文件管理
SolidWorks支持多种文件格式，如 sldprt（零件文件）、sldasm（装配 体文件）等，用户需要了解不同文件 类型的用途及相互关联。
模板设置
用户可以根据需要创建自定义模板， 设置默认的单位、材料、视图等参数 ，以便在后续设计中快速应用。
14
草图绘制与编辑技巧
草图绘制
公差配合标注
根据零件的配合要求，选择合适的公差等级，对配合尺寸进行标注。
2024/2/2
表面粗糙度标注
根据零件的表面质量要求，对表面粗糙度进行标注，包括磨削、车削 等加工方法的表面粗糙度。
其他标注规范
根据需要，对图形中的其他信息进行标注，如基准符号、形位公差等 。
22
图纸输出与打印设置
输出图纸格式
2024/2/2
27
07 渲染、动画及仿 真分析应用
2024/2/2
28
渲染效果设置技巧分享
材质选择
根据模型特性选择合适的材质，如金属、塑 料等，以呈现真实感。
光源设置
合理布置环境光源和局部光源，模拟真实光 照效果。
贴图与纹理
应用贴图和纹理增强模型细节，提升渲染品 质。
2024/2/2
渲染参数调整
草图绘制是SolidWorks设计的基础，用户需要掌握各种草图实体的绘制方法， 如点、直线、圆、圆弧等。
solidworks课程设计充电底座
solidworks课程设计充电底座一、教学目标本课程旨在通过 SolidWorks 软件的学习，使学生掌握充电底座的设计原理和制作流程，培养学生的创新意识和实际操作能力。
具体目标如下：1.知识目标：使学生了解充电底座的基本结构、设计原则和制作技巧，掌握 SolidWorks 软件的基本操作。
2.技能目标：培养学生使用 SolidWorks 软件进行充电底座设计和制作的能力，提高学生的创新设计和实际操作技能。
3.情感态度价值观目标：培养学生对创新设计的热情，增强学生的团队合作意识和责任感，使学生在实际操作中能够遵守规范，注重安全。
二、教学内容本课程的教学内容主要包括充电底座的设计原理、SolidWorks 软件的基本操作和充电底座的制作技巧。
具体安排如下：1.第一章：充电底座的设计原理，介绍充电底座的基本结构、设计原则和制作流程。
2.第二章：SolidWorks 软件的基本操作，包括界面熟悉、绘图工具使用、三维建模等。
3.第三章：充电底座的制作技巧，介绍如何利用 SolidWorks 软件进行充电底座的设计和制作。
4.第四章：创新设计实践，学生分组进行创新设计，锻炼团队合作意识和责任感。
三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，如讲授法、讨论法、案例分析法和实验法等。
具体应用如下：1.讲授法：用于讲解充电底座的设计原理、SolidWorks 软件的基本操作和制作技巧。
2.讨论法：用于探讨充电底座的优化设计和创新思路，培养学生的团队合作意识和责任感。
3.案例分析法：分析实际案例，使学生更好地理解充电底座的设计原理和制作流程。
4.实验法：学生分组进行实验，实际操作 SolidWorks 软件进行充电底座的设计和制作，提高学生的实际操作能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：《SolidWorks 入门与进阶教程》2.参考书：《SolidWorks 高级应用实例解析》3.多媒体资料：教学PPT、设计案例视频等4.实验设备：计算机、SolidWorks 软件、3D打印机等五、教学评估本课程的教学评估将采用多元化评价方式，全面客观地评估学生的学习成果。
Solidworks应用于《机械设计课程设计》课程教学
Solidworks应用于《机械设计课程设计》课程教学近年来，计算机辅助设计（CAD）软件在工程设计领域中的应用越来越广泛，特别是Solidworks作为一款专业、易用且功能强大的CAD 软件，在教学中得到了广泛应用。
本文将探讨Solidworks在《机械设计课程设计》中的应用，并分析其对学生综合能力的提升。
一、Solidworks在《机械设计课程设计》中的应用1.设计过程的模拟Solidworks可以模拟真实的设计环境，学生可以在虚拟的三维场景中进行零件的选择、组装和操作。
通过Solidworks的建模工具，学生可以将设计想法具体化，并实时观察其在三维空间中的表现。
这种模拟设计过程可以帮助学生更好地理解设计原理和设计思路，为他们提供一种直观的学习体验。
2.设计方案的优化在课程设计中，学生往往需要设计多个方案，并通过比较它们的性能得出最优解。
Solidworks提供了强大的分析工具，如强度分析、疲劳分析、装配分析等，可以帮助学生评估和优化各种设计方案。
学生可以通过这些分析结果，调整设计参数和材料选择，以提高设计的可靠性和效率。
3.物理模型的制作除了在虚拟环境中进行设计和分析，Solidworks也可以将设计转化为实际的物理模型。
学生可以使用Solidworks的3D打印功能，将设计好的零件或装配件输出为物理模型，并进行实际测试和评估。
这种将虚拟设计转化为实物的过程有助于学生加深对设计原理的理解，并培养他们的实践能力。
二、Solidworks对学生综合能力的提升1.设计思维能力的培养Solidworks的应用要求学生具备良好的设计思维能力。
在使用Solidworks进行课程设计过程中，学生需要运用自己的专业知识和创造力，将问题抽象为具体的设计方案，并通过分析和优化不断改进。
通过这个过程，学生的设计思维能力得到了锻炼和提升。
2.团队合作能力的培养在《机械设计课程设计》中，学生通常需要分组进行项目的设计和实施。
solidworks课程设计电风扇
solidworks课程设计电风扇一、教学目标本课程旨在通过SolidWorks软件的学习，使学生掌握电风扇的设计原理和方法，培养学生的创新意识和动手能力。
具体目标如下：1.知识目标：使学生了解电风扇的基本结构和工作原理，熟悉SolidWorks软件的操作界面和功能。
2.技能目标：培养学生使用SolidWorks软件进行电风扇设计的能力，包括建模、装配、渲染等环节。
3.情感态度价值观目标：培养学生对工程设计的兴趣，增强其团队合作意识和解决问题的能力。
二、教学内容本课程的教学内容主要包括以下几个部分：1.电风扇概述：介绍电风扇的起源、发展及其在日常生活和工作中的应用。
2.电风扇结构与工作原理：详细解析电风扇的各个组成部分，如叶片、电机、支架等，并阐述其工作原理。
3.SolidWorks软件操作：讲解SolidWorks软件的基本操作，如绘图、建模、装配、渲染等。
4.电风扇设计实践：引导学生运用SolidWorks软件进行电风扇设计，包括建模、装配、渲染等环节。
5.设计评价与优化：对学生的设计作品进行评价，提出改进意见，引导学生进行优化设计。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式，包括：1.讲授法：讲解电风扇的基本原理、SolidWorks软件操作方法和设计技巧。
2.案例分析法：分析实际案例，使学生更好地理解电风扇设计和优化的过程。
3.实验法：引导学生动手实践，实际操作SolidWorks软件进行电风扇设计。
4.小组讨论法：学生进行小组讨论，培养学生的团队合作意识和沟通能力。
四、教学资源为了保证教学的顺利进行，我们将准备以下教学资源：1.教材：选用权威、实用的SolidWorks教材，为学生提供系统的学习资料。
2.参考书：提供相关领域的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作精美的PPT、教学视频等，提高学生的学习兴趣。
4.实验设备：准备计算机、SolidWorks软件许可证等，确保学生能够进行实际操作。
Solidworks应用于《机械设计课程设计》课程教学
Solidworks应用于《机械设计课程设计》课程教学近年来，Solidworks作为一款功能强大且易于学习的三维CAD软件，逐渐在工业设计领域得以广泛应用。
同样地，在大学机械设计课程中，Solidworks也被广泛应用于《机械设计课程设计》课程的教学中。
本文将从课程设计的教学目标、教学内容、教学方法和学生学习效果等方面探讨Solidworks 在《机械设计课程设计》中的应用。
首先，本文将展示《机械设计课程设计》的教学目标。
《机械设计课程设计》旨在培养学生的机械设计能力，使其能够独立完成一个机械产品的设计方案。
通过使用Solidworks 软件，学生可以学习CAD的基础知识，掌握产品的三维造型技术，了解设计规范和标准，提升工程设计能力。
然后，我们将介绍《机械设计课程设计》的教学内容。
课程内容包括了CAD软件的基本操作、零件造型、装配设计、工程图纸绘制等。
通过Solidworks软件的使用，学生可以模拟实际的设计环境，了解产品的结构和功能要求。
学生可以通过Solidworks软件进行零件的三维造型，然后进行装配设计，最终生成相关的工程图纸，使学生能够将设计方案转化为实际产品。
在教学方法方面，我们采取了以案例为主的教学方法。
教师通过讲解实际案例，引导学生使用Solidworks软件进行实际操作。
通过实际操作，学生可以更好地理解和掌握软件的使用技巧。
教师还鼓励学生在团队中合作完成设计任务，培养学生的团队合作能力和沟通能力。
最后，我们将评价Solidworks应用于《机械设计课程设计》的学生学习效果。
通过使用Solidworks软件，学生能够更快速地完成设计任务，减少手工绘图的繁琐过程。
学生可以更直观地了解产品的构造和功能要求，有效提升了设计能力。
同时，学生还能够在设计过程中发现和解决问题，提高了解决问题的能力。
综上所述，Solidworks在《机械设计课程设计》中的应用能够有效提高学生的机械设计能力，实现教学目标的达成。
课程设计solidworks
课程设计solidworks一、教学目标本课程的目标是让学生掌握SolidWorks软件的基本操作，能够运用该软件进行简单的三维建模和仿真。
具体的学习目标如下：知识目标：使学生了解SolidWorks软件的历史、特点和功能，理解三维建模的基本概念和原理。
技能目标：培养学生熟练操作SolidWorks软件，能够进行零件建模、装配体创建、工程图绘制等基本操作，并能够进行简单的仿真分析。
情感态度价值观目标：培养学生对计算机辅助设计的兴趣，提高学生创新意识和动手能力，培养学生团队合作精神。
二、教学内容教学内容将按照以下大纲进行：1.SolidWorks软件介绍：使学生了解软件的历史、特点和功能，并进行软件的基本操作练习。
2.三维建模基础：讲解三维建模的基本概念和原理，引导学生掌握基本的三维建模操作。
3.零件建模：详细讲解如何进行零件建模，包括草图绘制、特征创建等，并进行相应的练习。
4.装配体创建：教授如何将零件组装成装配体，并进行装配体操作练习。
5.工程图绘制：讲解如何从装配体生成工程图，包括视图创建、尺寸标注等，并进行相应的练习。
6.仿真分析：讲解如何进行简单的仿真分析，包括力学分析、热分析等，并进行相应的练习。
三、教学方法将采用讲授法、讨论法、案例分析法和实验法等多种教学方法进行教学。
1.讲授法：用于讲解SolidWorks软件的基本操作和三维建模的基本概念、原理。
2.讨论法：用于探讨和解决学生在练习过程中遇到的问题。
3.案例分析法：通过分析典型案例，使学生更好地理解和掌握SolidWorks软件的操作和应用。
4.实验法：让学生在机房进行实际操作练习，提高学生的动手能力。
四、教学资源将采用以下教学资源进行教学：1.教材：《SolidWorks 2021基础教程》2.参考书：《SolidWorks 2021高级教程》3.多媒体资料：教学PPT、视频教程等4.实验设备：计算机、SolidWorks软件五、教学评估本课程的评估方式包括平时表现、作业和考试三个部分，各部分所占比例分别为40%、30%和30%。
2024年solidworks教案
SolidWorks教案一、教案概述SolidWorks是一款功能强大的三维计算机辅助设计（CAD）软件，广泛应用于机械设计、产品设计、工程分析等领域。
本教案旨在通过系统的教学，使学生掌握SolidWorks的基本操作，并能运用SolidWorks进行简单的三维设计。
二、教学目标1.了解SolidWorks的基本功能及界面布局；2.掌握SolidWorks的基本操作，包括新建文件、打开文件、保存文件等；3.学会使用SolidWorks进行三维建模，包括草图绘制、拉伸、旋转等操作；4.学会使用SolidWorks进行装配体设计，包括零部件的插入、配合等操作；5.学会使用SolidWorks进行工程图绘制，包括视图创建、尺寸标注、注释等操作。
三、教学内容1.SolidWorks简介1.1SolidWorks的功能特点1.2SolidWorks的界面布局1.3SolidWorks的基本操作2.三维建模2.1草图绘制2.1.1基本绘图命令2.1.2尺寸标注2.1.3几何关系与约束2.2拉伸、旋转等操作2.2.1拉伸特征2.2.2旋转特征2.2.3扫描特征2.2.4放样特征3.装配体设计3.1零部件的插入与编辑3.2配合关系3.3爆炸视图4.工程图绘制4.1视图创建4.1.1标准三视图4.1.2投影视图4.1.3剖面视图4.2尺寸标注4.3注释与表格四、教学安排1.课时安排：共32课时，每课时45分钟；2.教学方法：理论讲解与实践操作相结合，注重学生动手能力的培养；3.教学手段：采用多媒体教学，结合实物模型和案例分析，提高学生的学习兴趣。
五、教学评价1.过程评价：观察学生在课堂上的参与程度、实践操作能力及问题解决能力；2.结果评价：通过课后作业、阶段性测试和期末考试，检验学生的学习成果；3.反馈评价：收集学生及家长的意见和建议，不断优化教学方法和内容。
通过本教案的实施，学生将掌握SolidWorks的基本操作，具备一定的三维设计能力，为今后的学习和工作打下坚实的基础。
solidworks课程设计夹具
solidworks课程设计夹具一、教学目标本课程的教学目标是使学生掌握SolidWorks软件的基本操作，能够独立完成简单的夹具设计。
具体分为三个部分：1.知识目标：学生需要了解SolidWorks软件的界面和基本功能，掌握夹具设计的基本原理和方法。
2.技能目标：学生能够熟练使用SolidWorks软件进行夹具设计，包括建立模型、装配零件、设置约束等。
3.情感态度价值观目标：通过课程的学习，培养学生对工程设计的兴趣，增强其创新意识和实践能力。
二、教学内容教学内容主要包括SolidWorks软件的基本操作、夹具设计原理和方法。
具体安排如下：1.第一章：SolidWorks软件的基本操作，包括界面熟悉、工具栏使用、文件管理等。
2.第二章：夹具设计原理，包括夹具的分类、设计步骤、关键参数等。
3.第三章：夹具设计实例，学生通过实际操作，完成一系列夹具设计任务。
三、教学方法本课程采用讲授法、案例分析法和实验法相结合的教学方法。
1.讲授法：用于讲解夹具设计原理和SolidWorks软件基本操作。
2.案例分析法：通过分析具体夹具设计案例，使学生掌握夹具设计的实际应用。
3.实验法：学生动手操作SolidWorks软件，完成夹具设计任务，提高实践能力。
四、教学资源教学资源包括教材、多媒体资料和实验设备。
1.教材：选用《SolidWorks夹具设计教程》作为主教材，辅助以相关参考书籍。
2.多媒体资料：制作PPT、视频等资料，用于讲解和展示夹具设计实例。
3.实验设备：为学生提供SolidWorks软件安装的计算机，以及必要的硬件设备。
五、教学评估教学评估主要包括平时表现、作业和考试三个部分，各部分所占比例分别为40%、30%和30%。
1.平时表现：主要评估学生在课堂上的参与程度、提问回答等情况，要求学生积极发言，提出问题，展示自己的思考过程。
2.作业：布置适量作业，让学生巩固课堂所学知识，要求学生按时完成，保证作业质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
景德镇陶瓷学院Solidworks课程设计
设计题目：Solidworks设计
专业：09材成（1）班
姓名：王群
学号：200910340128
指导老师：李如雄
二零一三年一月
传统的注塑工艺及注塑成型的实际生产主要靠经验来反复调试和修改，这样不仅生产效率低，而且还浪费了大量的人力和物力[1]。
随着计算机技术的发展，塑料注塑成型CAE 技术在近10年内从理论研究到实际应用都取得了飞速的进步[2-8]。
注塑CAE技术能预拟注塑成型时塑料熔体在模具型腔中的流动情况及塑料制品在模具型腔内的冷却、固化过程，在模具制造之前就能发现设计中存在的问题，改变了主要依靠经验和直觉，通过反复试模、修模来修正设计方案的传统设计方法，它可使设计人员避免设计中的盲目性，使工程技术人员在模具加工前完成试模工作，也可使生产操作人员预测工艺参数对制品外观和性能的影响，降低了模具的生产周期和成本，提高了模具质量。
本文利用商品化CAE软件Moldflow的MPI（Moldflow Plastic Insight）模块对扳手注塑，成型中的浇口位置、充填、流动、冷却等过程进行了分析模拟，预测了塑件可能产生的质量缺陷，并针对模拟结果分析缺陷产生的原因和影响因素。
根据分析结果对注塑工艺条件进行优化，得到比较合理的参数。
一．分析前的准备
1.模型的准备本次课程设计选用的是扳手进行模流分析，扳手的三维造型用UG软件。
零件造型结束后保存igs通用格式，导入到Moldflow CAD doctor对零件进行处理。
三维造型cad图如下：
2.划分CAE网格模型软件Moldflow insighth中创建工程chongdianqi，再导入CAD doctor 处理好的udm格式文件就可进行三角形网格的划分。
这里采用的是双层面网格。
二．充填分析及优化
1.浇口位置分析：扳手浇口位置的分析可以确定最佳浇口位置的节点号，在分析之前选
择制件的材料。
通过网络查找，适宜做充电器外壳的材料有PC、ABS、PC+ABS，其中PC+ABS材料性能较好。
故在材料库中选择了牌号为Cycoloy C2800的非结晶型材料。
材料的推荐工艺如下：
2.Flow分析Flow分析用于预测热塑性高聚物在模具内的流动，其分析结果主要有填充时间，速度、压力转换时的压力等。
如图所示
由上图可知，速度/压力切换时的压力出现一下缺陷，有的地方不能够填充到，无法达到我们的技术要求，所以我们应该修改一下浇口位置，让它达到我们的所需要的结果。
我们进行如下如下图所示的方案：
3.Cool分析
冷却分析用来分析模具内的热传递，主要包含塑件和模具的温度，冷却时间等。
Cool阶段对制件质量影响非常大。
冷却的好坏直接影响制件的最终表面质量和结晶度等。
冷却时间长短决定了制件脱模时的温度和成型周期的长短，直接影响到产品成本的高低。
下面中的图像是没有进行修改的图像分析：
我们可以进行一下修改，增加一下冷却回路，使其温度降低：
4.翘曲分析
制件的翘曲大小会影响制品的安装，最严重的影响可能会使制品的报废。
翘曲分析软件可以分析出该零件影响翘曲的主要因素，根据主要影响翘曲的因素，可以尽量避免出现翘曲的概率，从而改进制品的精度。
下面中的图像是没有进行修改的图像分析
修改后的翘曲分析结果如图所示:
由图可知，影响翘曲最主要因素是变形，收缩不均所造成的。
三. 结束语
通过用SolidWorks 软件建立扳手形制品，使用Moldflow 软件确定了塑件的最佳浇口位置。
通过流动模拟分析，冷却模拟分析和翘曲模拟分析，发现缺陷，再针对缺陷进行修改工艺参数，减少缺陷。
这对于提高塑件制品质量，缩短生产周期，指导模具设计与制品都有重要意义。
参考文献
[1] 屈华昌．塑料成型工艺与模具设计[M]．北京：高等教育出版社，2007．
[2]付秀娟．壳体制品注塑工艺参数CAE优化分析[J]．工程材料应用，2008，（6）：43-45．
[3] 李荣勋等．CAE在注射模具缺陷分析中的应用与研究[J]．塑料工业，2000,29（6）：28-31．
[4] 项辉宇等．计算机辅助塑料模具设计和工艺改进[J]．模具技术，2000，（1）：73-78．
[5] C. A. Hieber. Coupled-Flow-Path method for simulation the injection molding
filling stage. Soc. Plastics Eng.[J]. Tech.Papers,1982,28：356-358.
[6] 赵明娟等．基于Moldflow的安全带护盖支架注射成型流动分析[J]．塑料工业，2008,36
（12）：28-31．
[7] 陶筱梅，杜小清．基于MoldFlow的注塑模具浇口优化设计[J].模具技术．2007，（4）：
40-43．
[8] 罗宇玲，曾亚森．基于MoldFlow软件的注塑产品熔接痕分析及优化设计[J]．模具
CAD/CAM，2006，（11）：17-19．。
