STM32的基本概念及中断应用
stm32外部中断回传参数
stm32外部中断回传参数摘要：1.STM32外部中断基本概念2.STM32外部中断配置方法3.外部中断触发方式及应用场景4.实例：STM32外部中断回传参数正文：一、STM32外部中断基本概念STM32外部中断，又称IO中断或事件控制器（EXTI），是STM32微控制器提供的一种中断机制。
它允许外部信号（如GPIO引脚状态变化）触发中断请求，进而实现程序的跳转和执行。
STM32外部中断具有较高的灵活性和可靠性，广泛应用于各种智能硬件和嵌入式系统中。
二、STM32外部中断配置方法1.选择合适的外部中断线：STM32外部中断共支持19个边沿检测器，可根据实际需求选择相应的外部中断线。
2.配置触发事件：每个外部中断线都可以独立地配置其触发事件，包括上升沿、下降沿或双边沿。
3.屏蔽中断请求：可通过挂起寄存器单独地屏蔽或启用外部中断请求。
4.配置中断优先级：根据需要调整中断优先级，确保关键任务能够及时响应。
三、外部中断触发方式及应用场景1.上升沿触发：当GPIO引脚电平从低电平变为高电平时，触发中断。
2.下降沿触发：当GPIO引脚电平从高电平变为低电平时，触发中断。
3.双边沿触发：当GPIO引脚电平发生上升或下降沿时，均触发中断。
4.应用场景：外部中断广泛应用于传感器数据采集、通信接收、按键触发等领域。
四、实例：STM32外部中断回传参数以下是一个简单的STM32外部中断回传参数的实例：1.配置GPIO引脚为输入模式，并连接到外部中断线。
2.配置外部中断触发方式（如上升沿触发）。
3.编写中断处理函数，并在其中读取GPIO引脚状态。
4.在主循环中，检查外部中断触发次数，并根据需要执行相应操作。
5.为了确保实时性，可以使用中断优先级和嵌套中断机制。
通过以上步骤，您可以充分利用STM32外部中断实现各种智能控制和监测功能。
STM32-INT

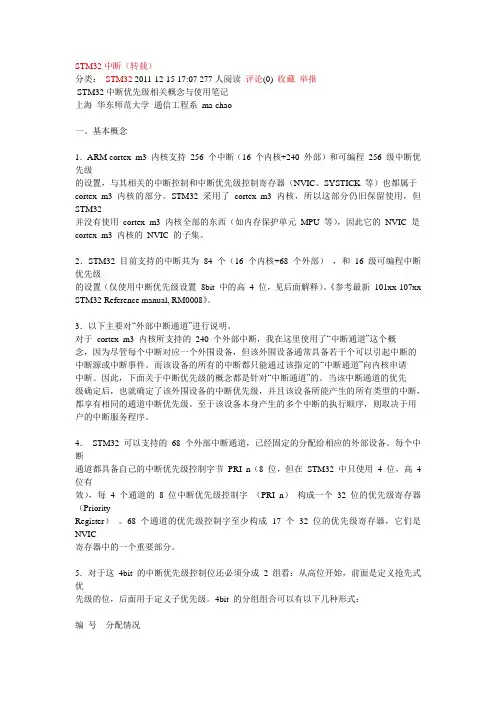

STM32中断（转载）分类：STM32 2011-12-15 17:07 277人阅读评论(0) 收藏举报STM32中断优先级相关概念与使用笔记上海华东师范大学通信工程系ma-chao一、基本概念1．ARM cortex_m3 内核支持256 个中断（16 个内核+240 外部）和可编程256 级中断优先级的设置，与其相关的中断控制和中断优先级控制寄存器（NVIC、SYSTICK 等）也都属于cortex_m3 内核的部分。
STM32 采用了cortex_m3 内核，所以这部分仍旧保留使用，但STM32并没有使用cortex_m3 内核全部的东西（如内存保护单元MPU 等），因此它的NVIC 是cortex_m3 内核的NVIC 的子集。
2．STM32 目前支持的中断共为84 个（16 个内核+68 个外部），和16 级可编程中断优先级的设置（仅使用中断优先级设置8bit 中的高4 位，见后面解释）。
《参考最新101xx-107xx STM32 Reference manual, RM0008》。
3．以下主要对“外部中断通道”进行说明。
对于cortex_m3 内核所支持的240 个外部中断，我在这里使用了“中断通道”这个概念，因为尽管每个中断对应一个外围设备，但该外围设备通常具备若干个可以引起中断的中断源或中断事件。
而该设备的所有的中断都只能通过该指定的“中断通道”向内核申请中断。
因此，下面关于中断优先级的概念都是针对“中断通道”的。
当该中断通道的优先级确定后，也就确定了该外围设备的中断优先级，并且该设备所能产生的所有类型的中断，都享有相同的通道中断优先级。
至于该设备本身产生的多个中断的执行顺序，则取决于用户的中断服务程序。
4．STM32 可以支持的68 个外部中断通道，已经固定的分配给相应的外部设备。
每个中断通道都具备自己的中断优先级控制字节PRI_n（8 位，但在STM32 中只使用 4 位，高4 位有效），每 4 个通道的8 位中断优先级控制字（PRI_n）构成一个32 位的优先级寄存器（PriorityRegister）。
stm32空闲中断原理
stm32空闲中断原理STM32空闲中断原理解析概述在STM32单片机的应用开发中，空闲中断是一种非常重要的中断方式。
它允许在系统空闲时执行特定的处理函数，提高了系统的效率和响应性。
本文将从浅入深，逐步解释STM32空闲中断的原理和应用。
什么是空闲中断空闲中断，即空闲时中断，在STM32中是指当处理器空闲且没有其他中断服务请求时触发的一种中断。
它是一种基于处理器空闲时间的中断方式，不需要外部触发或特定事件的发生。
空闲中断的原理STM32的空闲中断是通过处理器中的一个特殊寄存器实现的，该寄存器监测处理器的空闲状态。
当处理器处于空闲状态时，触发空闲中断，并执行用户定义的中断服务函数。
空闲中断的配置步骤1: 中断初始化在使用空闲中断之前，需要先进行中断的初始化。
这包括配置中断向量表、中断优先级和中断服务函数等。
步骤2: 编写中断服务函数中断服务函数是空闲中断触发时执行的代码。
它可以是一段自定义的C代码，用于处理特定的任务或操作。
步骤3: 启用空闲中断使用特定的寄存器配置，启用空闲中断功能。
在这里，需要将空闲中断使能位设置为”1”，使能处理器检测空闲状态。
空闲中断的应用场景空闲中断可以应用于多个领域和应用中，主要包括以下几个方面：- 数据处理：通过空闲中断处理数据，提高数据处理的效率。
- 状态检测：通过空闲中断检测特定的系统状态，如电量低、网络连接等。
- 系统维护：在系统空闲时执行一些系统维护任务，例如清理内存、更新数据等。
总结STM32的空闲中断为系统开发者提供了一种高效且灵活的中断方式，可以在处理器空闲时执行特定的任务。
本文简要介绍了空闲中断的原理和配置步骤，并给出了一些应用场景。
希望读者通过本文的介绍，对STM32空闲中断有更深入的了解，能够在实际开发中应用自如。
以上就是对STM32空闲中断原理的解析，希望对读者有所帮助。
STM32的EXTI原理及应用
STM32的EXTI原理及应用一、简介外部中断（External Interrupt，简称EXTI）是STM32系列单片机的一项重要功能。
通过EXTI功能，我们可以将外部引脚与中断事件关联起来，当外部引脚状态发生变化时，单片机会产生中断请求。
在本文档中，我们将详细介绍STM32的EXTI原理及其应用。
二、EXTI原理EXTI是由NVIC（Nested Vectored Interrupt Controller）配合GPIO（General Purpose Input/Output）模块实现的。
当外部引脚的触发事件发生时，GPIO模块会将中断请求发送给NVIC，NVIC将根据中断优先级决定是否响应该中断请求。
若中断被响应，将执行相应的中断服务函数。
三、EXTI的配置步骤以下是配置STM32的EXTI功能的一般步骤：1.配置GPIO引脚模式为输入模式，如GPIO_InitTypeDef.GPIO_Mode= GPIO_Mode_IN;。
2.配置GPIO引脚的中断触发方式，如GPIO_InitTypeDef.GPIO_Mode= GPIO_Mode_IT_Rising;表示上升沿触发。
3.配置中断向量表，具体步骤取决于开发环境和使用的STM32系列型号。
4.配置EXTI中断线，如EXTI_InitTypeDef.EXTI_Line = EXTI_Line0;表示连接到外部引脚0。
5.配置EXTI触发方式，如EXTI_InitTypeDef.EXTI_Trigger =EXTI_Trigger_Rising;表示上升沿触发。
6.配置EXTI中断优先级，如NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x01;。
7.使能EXTI中断，如NVIC_InitStructure.NVIC_IRQChannelCmd =ENABLE;。
8.在中断服务函数中处理中断事件。
stm32中断函数和回调函数
STM32的中断函数和回调函数是两种不同的函数类型，它们在嵌入式系统中有着广泛的应用。
1. 中断函数：
中断函数通常用于处理实时事件或外部信号。
当某个事件发生时，中断控制器会打断正在执行的程序，跳转到中断处理函数中执行相应的操作。
在STM32中，中断处理函数通常被定义为ISR （Interrupt Service Routine）。
ISR应该尽可能地简短快速，避免在中断处理函数中进行复杂的计算或逻辑处理。
中断函数的定义通常如下：
```c
void ISR() interrupt 1 // 1表示中断号
{
// 中断处理代码
}
```
其中，`interrupt`后面的数字表示中断号，用于区分不同的中断。
2. 回调函数：
回调函数是一种通用的事件处理机制。
它通常用于将某个函数作为参数传递给另一个函数，当事件发生时，调用传递的函数进行相应的处理。
回调函数通常被定义为一个指针类型，指向一个具有特定参数和返回值的函数。
回调函数的定义通常如下：
```c
typedef void (*Callback)(int event); // 定义回调函数类型
void function(Callback callback) // 传递回调函数作为参数{
// 执行一些操作
// 当事件发生时，调用callback函数进行处理
callback(event);
}
```
其中，`Callback`是一个指向函数的指针类型，`event`是传递给回调函数的参数。
在`function`函数中，可以调用传递的回调函数进行事件处理。
STM32F103外部中断
1 设置相应时钟 打开 GPIOB GPIOC 以及 AFIO 时钟
/******** 外部中断 所需要 GPIO 时钟的使能 ***
***** 1. 所用 GPIO 管脚 , 2. 复用功能管脚 **/
void EXIT_Cloc GPIOC and AFIO clock */
{
#ifdef VECT_TAB_RAM /* Set the Vector Table base location at 0x20000000 */ NVIC_SetVectorTable(NVIC_VectTab_RAM, 0x0);
#else /* VECT_TAB_FLASH */ /* Set the Vector Table base location at 0x08000000 */ NVIC_SetVectorTable(NVIC_VectTab_FLASH, 0x0);
二. GPIO 外部中断
STM32 中，每一个 GPIO 都可以触发一个外部中断，但是，GPIO 的中断是以组为一个
单位的，同组间的外部中断同一时间只能使用一个。比如说，PA0，PB0，PC0，PD0，PE0， PF0，PG0 这些为 1 组，如果我们使用 PA0 作为外部中断源，那么别的就不能够再使用了， 在此情况下，我们只能使用类似于 PB1，PC2 这种末端序号不同的外部中断源。每一组使用 一个中断标志 EXTIx。EXTI0 – EXTI4 这 5 个外部中断有着自己的单独的中断响应函数， EXTI5-9 共用一个中断响应函数，EXTI10-15 共用一个中断响应函数。
GPIO_Init(GPIOB, &GPIO_InitStructure);
/* Configure PB9 as input floating (EXTI Line9) */ GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; GPIO_Init(GPIOB, &GPIO_InitStructure);
STM32F103学习笔记(五) 外部中断
STM32F103学习笔记（五）外部中断首先是外部中断基本的概念：STM32 的每个IO 都可以作为外部中断的中断输入口，这点也是STM32 的强大之处。
STM32F103 的中断控制器支持19 个外部中断/事件请求。
每个中断设有状态位，每个中断/事件都有独立的触发和屏蔽设置。
STM32F103 的19 个外部中断为：线0~15：对应外部IO 口的输入中断。
线16：连接到PVD 输出。
线17：连接到RTC 闹钟事件。
线18：连接到USB 唤醒事件。
线16~18还没有学到只看了线0~15。
每个中断线对应着7个GPIO口，形成映射关系，以线0 为例：它对应了GPIOA.0、GPIOB.0、GPIOC.0、GPIOD.0、GPIOE.0、GPIOF.0、GPIOG.0。
而中断线每次只能连接到1 个IO 口上，这样就需要通过配置来决定对应的中断线配置到哪个GPIO 上了。
下面我们看看GPIO 跟中断线的映射关系图：根据映射关系，就开始配置按键对应GPIO口和中断的映射了：[csharp] view plain copy <pre name="code" class="csharp"><prename="code" class="html">void EXTIX_Init(void){ EXTI_InitTypeDef EXTI_InitStructure;NVIC_InitTypeDef NVIC_InitStructure; KEY_Init(); // 按键端口初始化RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,EN ABLE); //使能复用功能时钟//GPIOE.2 中断线以及中断初始化配置下降沿触发GPIO_EXTILineConfig(GPIO_PortSourceGPIOE,GPIO_Pi nSource2);EXTI_InitStructure.EXTI_Line=EXTI_Line2; //KEY2 EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt; EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;EXTI_InitStructure.EXTI_LineCmd = ENABLE;EXTI_Init(&EXTI_InitStructure); //根据EXTI_InitStruct中指定的参数初始化外设EXTI寄存器//GPIOE.3 中断线以及中断初始化配置下降沿触发//KEY1GPIO_EXTILineConfig(GPIO_PortSourceGPIOE,GPIO_Pi nSource3);EXTI_InitStructure.EXTI_Line=EXTI_Line3;EXTI_Init(&EXTI_InitStructure); //根据EXTI_InitStruct中指定的参数初始化外设EXTI寄存器//GPIOE.4 中断线以及中断初始化配置下降沿触发//KEY0GPIO_EXTILineConfig(GPIO_PortSourceGPIOE,GPIO_Pi nSource4);EXTI_InitStructure.EXTI_Line=EXTI_Line4;EXTI_Init(&EXTI_InitStructure); //根据EXTI_InitStruct中指定的参数初始化外设EXTI寄存器//GPIOA.0 中断线以及中断初始化配置上升沿触发PA0 WK_UPGPIO_EXTILineConfig(GPIO_PortSourceGPIOA,GPIO_Pi nSource0);EXTI_InitStructure.EXTI_Line=EXTI_Line0;EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising; EXTI_Init(&EXTI_InitStructure); //根据EXTI_InitStruct中指定的参数初始化外设EXTI寄存器NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;//使能按键WK_UP所在的外部中断通道NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x02; //抢占优先级2，NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x03; //子优先级3NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //使能外部中断通道NVIC_Init(&NVIC_InitStructure);NVIC_InitStructure.NVIC_IRQChannel = EXTI2_IRQn;//使能按键KEY2所在的外部中断通道NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x02; //抢占优先级2，NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x02; //子优先级2NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //使能外部中断通道NVIC_Init(&NVIC_InitStructure);NVIC_InitStructure.NVIC_IRQChannel = EXTI3_IRQn;//使能按键KEY1所在的外部中断通道NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x02; //抢占优先级2NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x01; //子优先级1NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //使能外部中断通道NVIC_Init(&NVIC_InitStructure); //根据NVIC_InitStruct中指定的参数初始化外设NVIC寄存器NVIC_InitStructure.NVIC_IRQChannel = EXTI4_IRQn;//使能按键KEY0所在的外部中断通道NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x02; //抢占优先级2NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x00; //子优先级0NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //使能外部中断通道NVIC_Init(&NVIC_InitStructure); //根据NVIC_InitStruct中指定的参数初始化外设NVIC寄存器} //外部中断0服务程序voidEXTI0_IRQHandler(void) { delay_ms(10);//消抖if(KEY3==1) //WK_UP按键{ BEEP=!BEEP; } EXTI_ClearITPendingBit(EXTI_Line0); //清除LINE0上的中断标志位} //外部中断2服务程序voidEXTI2_IRQHandler(void) { delay_ms(10);//消抖if(KEY2==0) //按键KEY2{ LED0=!LED0; }EXTI_ClearITPendingBit(EXTI_Line2); //清除LINE2上的中断标志位} //外部中断3服务程序voidEXTI3_IRQHandler(void) { delay_ms(10);//消抖if(KEY1==0) //按键KEY1{ LED1=!LED1; }EXTI_ClearITPendingBit(EXTI_Line3); //清除LINE3上的中断标志位} void EXTI4_IRQHandler(void){ delay_ms(10);//消抖if(KEY0==0) //按键KEY0 { LED0=!LED0;LED1=!LED1; }EXTI_ClearITPendingBit(EXTI_Line4); //清除LINE4上的中断标志位} [html] view plain copy。
STM32入门教程
STM32入门教程STM32是一款由意法半导体(STMicroelectronics)开发的32位微控制器系列。
它是一种广泛应用于嵌入式系统设计的芯片，具有高性能、低功耗、丰富的外设接口以及可编程的特点。
对于初学者来说，入门STM32可能会有一定的难度。
本篇教程将逐步介绍STM32的基本知识和入门方法，帮助初学者快速上手。
第一部分：STM32简介在入门STM32之前，我们首先了解一些基本的背景知识。
STM32系列采用了ARM Cortex-M内核，具有不同的系列和型号，例如STM32F1xx、STM32F4xx等。
不同的系列和型号拥有不同的性能和外设接口，所以在选型时需要根据具体需求进行选择。
第二部分：开发环境搭建第三部分：编写第一个程序第四部分：外设的使用STM32拥有丰富的外设接口，包括GPIO、UART、SPI、I2C等。
在这一部分，我们将详细介绍如何使用这些外设。
以GPIO为例，我们将学习如何配置GPIO引脚的输入输出模式，如何控制GPIO引脚的高低电平，以及如何使用外部中断功能。
类似地，我们还将介绍UART、SPI和I2C等外设的使用方法。
第五部分：中断的处理中断是STM32中一个非常重要的特性。
它可以让我们在程序运行的同时，对外部事件做出及时的响应。
本节我们将学习如何配置和使用中断。
首先，我们需要了解中断向量表和中断优先级的概念。
然后，学习如何编写中断处理函数，并配置和启用中断。
最后，通过一个例子，演示如何使用中断来处理外部事件，例如按键的按下和释放。
第六部分：时钟和定时器时钟和定时器是嵌入式系统中非常重要的功能模块。
STM32提供了多个时钟源和定时器模块，可以用于各种定时任务和时序要求。
在这一部分，我们将学习如何配置时钟源和时钟分频器，以及如何配置和使用定时器。
通过一个实例，我们将学习如何使用定时器来产生精确的延时和周期性的中断信号。
第七部分：存储器和编程方法STM32拥有多种存储器类型，包括闪存、RAM和EEPROM等。
STM32系列单片机原理及应用-C语言案例教程 第4章 STM32单片机的中断系统及定时器
STM32中断相关的概念
3.中断屏蔽
中断屏蔽是中断系统中的一个重要功能。 在嵌入式系统中，通过设置相应的中断屏蔽位，禁止CPU响应 某个中断，从而实现中断屏蔽。 中断屏蔽的目的：是保证在执行一些关键程序时不响应中断。 对于一些重要的中断请求是不能屏蔽的，如重新启动、电源故障、 内存出错、总线出错等影响整个系统工作的中断请求。 因此，根据中断是否可以被屏蔽划分，中断可分为可屏蔽中断 和不可屏蔽中断两类。
第4章 STM32单片机的 中断系统及定时器
第4章 STM32单片机中断系统及定时器
内容提要：
介绍了STM32单片机的中断系统、中断基本的概念、 嵌套向量中断控制器NVIC、外部中断及中断使用步骤，还 描述定时器/计数器，定时器的分类及相关寄存器的使用 方法，介绍了中断控制向量NVIC和外中断EXTI，并在例题 提供相应的中断程序，演示了外部中断控制LED。
名称
地址
优先级类 型
说明
—
0X00—0000 —
保留
复位
NMI
0X00—0008 固定
不可屏蔽中断，RCC 时钟安全系 统（CSS）连接到 NMI 向量
HardFault MemManage BusFault UsageFault
SVCall DebugMonitor — PendSV SysTick WWDG
内容安排
中 中断 断控 系制 统器
外 部 中 断
定 时 器
计 数 器
NVIC
第4章 中断系统及定时器
STM32单片机的中断系统：
本章学习要求：
1.了解STM32中断相关的概念 2.了解STM32嵌套向量中断控制器NVIC 3.了解STM32外部中断/事件控制器
stm32解决中断冲突的方法
stm32解决中断冲突的方法如何解决STM32中的中断冲突第一步：了解STM32中断机制STM32微控制器系列是STMicroelectronics开发的一系列32位ARM Cortex-M内核的微控制器。
STM32使用向量中断控制器（NVIC）来管理中断。
每个可中断源都有一个特定的中断优先级，并且可以通过调整优先级来控制中断的触发和处理顺序。
中断是STM32系统中非常重要的一部分，它允许微控制器在处理其他任务时根据需要对外部事件作出响应。
但是，在STM32中使用多个中断时可能会出现冲突的问题。
这可能导致一些中断无法触发或中断优先级错误。
为了解决这个问题，可以采取以下方法。
第二步：了解中断冲突的原因中断冲突可能是由于中断优先级设置错误、中断嵌套问题或中断间共享资源引起的。
中断优先级设置错误是指中断的优先级设置不正确，导致某些中断会被覆盖或延迟触发。
中断嵌套问题是指当一个中断正在处理时，另一个中断发生，导致中断无法正确触发。
中断间共享资源引起的冲突是指多个中断同时访问共享资源，导致数据错误或冲突。
第三步：调整中断优先级首先，调整中断的优先级是解决中断冲突的关键。
在STM32中，每个中断源都有一个特定的优先级，范围从0到15。
较低的数值表示更高的优先级，而较高的数值表示较低的优先级。
为了更好地控制中断触发和处理顺序，可以根据系统需求适当调整中断的优先级。
调整中断优先级可通过在NVIC中设置相关的中断控制器寄存器来实现。
有两个关键的寄存器需要设置：中断优先级寄存器（IPR）和中断使能寄存器（IER）。
中断优先级寄存器用于设置中断的优先级，而中断使能寄存器用于使能或禁用中断。
为了防止冲突，可以将高优先级的中断设置为较低的值（例如0或1），而将低优先级的中断设置为较高的值（例如14或15）。
这样可以确保高优先级的中断首先得到处理，从而避免了中断冲突。
第四步：正确处理中断嵌套另一个常见的中断冲突问题是中断嵌套。
stm32f103c8t6外部中断原理
一、概述在嵌入式系统中，外部中断是一种常见的事件触发机制，它能够使处理器在执行程序的过程中，及时地响应外部事件的发生，从而提高系统的实时性和稳定性。
在基于STM32F103C8T6芯片的嵌入式系统开发中，外部中断的使用具有重要的意义。
本文将介绍STM32F103C8T6外部中断的原理及其应用。
二、STM32F103C8T6外部中断的原理1. 外部中断概述外部中断是指处理器接收到外部输入信号后，及时地中断当前的程序执行，转而执行事先定义好的中断服务程序。
在STM32F103C8T6芯片中，具有多个外部中断引脚以及相关的中断控制寄存器，可以方便地实现外部中断功能。
2. 中断控制器STM32F103C8T6芯片的中断控制器包含若干中断控制寄存器，用于配置外部中断的触发条件、优先级、使能状态等。
通过对中断控制寄存器的配置，可以灵活地控制外部中断的响应行为。
3. NVICSTM32F103C8T6芯片内部集成了Nested Vectored Interrupt Controller（NVIC），负责管理和调度所有的中断源。
在实现外部中断功能时，需要通过NVIC对外部中断源进行优先级和使能的设置。
4. 外部中断触发条件在STM32F103C8T6芯片中，外部中断可以以上升沿、下降沿、上升沿和下降沿、低电平或者高电平触发。
在配置外部中断时，需要根据实际应用需求选择合适的触发条件，并进行相应的配置。
5. 外部中断服务程序一旦外部中断触发条件满足，处理器将立即响应中断，并跳转到预先定义好的外部中断服务程序中执行。
外部中断服务程序通常用于处理外部事件的逻辑，例如状态更新、数据采集、报警处理等。
三、STM32F103C8T6外部中断的应用1. 外部按键控制在很多嵌入式系统中，外部按键常常作为用户与系统交互的途径。
通过STM32F103C8T6的外部中断功能，可以轻松地实现外部按键的检测和响应，从而实现用户界面的交互控制。
嵌入式单片机STM32原理及应用
嵌入式单片机STM32原理及应用简要介绍嵌入式单片机STM32的基本概念和应用领域。
解释嵌入式单片机的基本原理和构造。
探讨STM32芯片的特点和功能。
介绍搭建嵌入式开发环境所需的软件和硬件工具。
提供逐步指南以完成环境的搭建。
介绍STM32的编程语言和开发工具。
探讨基本的编程概念和语法规则。
提供一些实际的应用案例，展示STM32在各个领域的应用。
包括但不限于智能家居、工业自动化、医疗设备等。
探讨一些与STM32开发相关的工具、调试技巧和在线资源。
提供一些值得参考的书籍、网站和社区。
总结嵌入式单片机STM32的基本原理和应用。
提供进一步研究的方向和建议。
列出所参考的相关文献和资源。
1.简介嵌入式单片机STM32是一种高性能、低功耗的微控制器系列，广泛应用于现代科技领域。
本文将介绍嵌入式单片机STM32的概念以及其在各个领域中的应用。
嵌入式单片机STM32是由___推出的一系列32位ARMCortex-M内核的微控制器。
它具有高性能、低功耗、丰富的外设资源和灵活的扩展能力，适用于各种嵌入式应用。
在现代科技中，嵌入式单片机STM32的应用非常广泛。
它可以用于工业自动化控制系统，如制造业中的机器人控制、流水线控制等。
此外，它还被广泛应用于智能家居系统，如智能门锁、智能灯光控制等。
嵌入式单片机STM32还可以用于交通工具控制系统，如汽车电子控制单元（ECU）、飞机控制系统等。
此外，它还可以用于医疗设备、安防系统、物联网设备等领域。
总之，嵌入式单片机STM32以其强大的功能和广泛的应用领域，成为现代科技中不可或缺的一部分。
通过研究嵌入式单片机STM32的原理和应用，我们能够更好地理解和应用这一领域的技术进展。
本部分将讲解嵌入式单片机STM32的基本原理，包括其构成和工作原理。
嵌入式单片机STM32是一种高性能、低功耗的微控制器，由处理器核、存储器、外设接口和时钟控制等组成。
它通过引脚与外围电路连接，用于控制各种电子设备和系统。
stm32串口中断原理
stm32串口中断原理
STM32串口中断是指在串口收发数据时，通过中断方式进行
数据的处理和传输。
在STM32单片机中，串口通信是通过UART或USART模块实现的。
UART（Universal Asynchronous Receiver/Transmitter）是一种
通用异步收发器，主要用于串行通信。
USART（Universal Synchronous/Asynchronous Receiver/Transmitter）是一个更加
通用且功能更强大的串行通信接口，可同时支持异步和同步通信。
在STM32中，串口通信一般使用USART模块。
通过配置USART的寄存器，设置波特率、数据位、停止位、校验位等
参数。
然后，通过使能USART接收中断和发送中断，可以实
现接收和发送数据时的中断处理。
当有新的数据要发送时，CPU会将数据写入USART的发送缓冲区，并启动发送操作。
当发送操作完成后，USART会触发
发送完成中断，通知CPU可以继续发送下一个数据。
当收到新的数据时，USART会将数据存入接收缓冲区，并触
发接收完成中断，通知CPU可以读取接收到的数据。
在中断服务函数中，我们可以根据需要处理发送和接收的数据。
比如，可以通过发送中断函数来发送下一个数据，或者在接收中断函数中进行数据的处理和分析。
总的来说，STM32串口中断通过配置USART的相关寄存器和使能中断，实现了在数据收发过程中的中断处理。
这种方式可以提高效率和可靠性，使程序可以及时响应串口数据的变化。
STM32中断优先级与相关使用概念
STM32中断优先级与相关使用概念在STM32中，中断是一种特殊的程序执行方式，可以在系统中其中一事件发生时启动一个中断服务程序执行特定任务。
中断优先级是指在多个中断同时到达时，系统根据中断优先级决定哪一个中断先被响应。
在STM32中，中断优先级的设置非常重要，可以通过设置中断优先级来确保系统顺利运行。
在STM32中，每个中断都有自己的优先级，具体的中断优先级位数取决于具体的芯片型号。
一般来说，中断优先级可以分为主优先级和次优先级两部分。
主优先级用来决定不同中断之间的相对执行顺序，次优先级用来确定相同优先级的中断响应顺序。
在STM32中，中断优先级是通过NVIC（Nested Vectored Interrupt Controller）寄存器来设置的。
NVIC寄存器包括NVIC_IPR0-NVIC_IPR7等寄存器，用来设置各个中断通道的优先级。
在设置中断优先级时，要根据具体的中断要求和系统的实际情况进行设置，以确保系统的稳定性和性能。
设置中断优先级时，通常遵循以下几个原则：1.主优先级高的中断优先级高于次优先级高的中断。
即主优先级相同的情况下，主优先级高的中断先被响应。
2.同一个主优先级下，次优先级高的中断先被响应。
3.多级中断时，根据中断嵌套的层级关系来设置不同优先级。
4.保留一定的中断处理时间，避免因优先级设置不当导致一些低优先级的中断得不到响应。
5.不同的中断优先级设置要根据具体的系统实际需求进行调整，避免出现死锁和优先级反转等问题。
在实际应用中，中断优先级的设置要根据具体的系统需求和硬件环境进行合理调整。
在STM32中，中断优先级的设置可以通过CubeMX工具或直接在代码中修改来实现。
在CubeMX中，可以通过配置器界面来设置中断优先级，也可以通过用户手册来了解每个中断源的优先级设置规则。
总的来说，中断优先级的设置是STM32系统中非常重要的一环，合理的中断优先级设置可以提高系统的实时性和稳定性。
STM32中断的详细介绍及使用流程
STM32中断的详细介绍及使用流程STM32是一款常用的32位微控制器系列，由STMicroelectronics （ST）研发，广泛应用于各种嵌入式系统中。
中断是STM32中非常重要的特性之一，本文将详细介绍中断的概念、分类、优点以及使用流程。
一、中断的概念中断是一种机制，允许外部硬件设备打断正常的程序运行，并立即执行一个称为中断服务例程（ISR）的特定函数。
中断通常由外部硬件引发，例如定时器溢出、外部触发事件等。
一旦中断发生，控制器将暂停当前正在执行的任务，转而执行ISR，当ISR执行完毕后，控制权将返回到原来的任务。
二、中断的分类1.外部中断：STM32的GPIO引脚可以配置为外部中断触发。
当配置为外部中断模式时，如果引脚上的输入信号满足特定条件（上升沿、下降沿等），将会触发一个外部中断，并执行ISR。
2.内部中断：STM32具有许多内置的模块，例如定时器、UART等，这些模块常常产生中断信号。
例如，定时器溢出中断可以用于周期性任务的处理。
三、中断的优点1.实时性：中断能够立即响应外部事件，极大提高了系统的实时性。
2.节约CPU资源：中断是一种事件驱动的方式，只有在需要处理的时候才会触发中断，节约了CPU资源。
3.模块化设计：通过使用中断，可以将复杂的任务分解为更小的块，实现模块化的设计。
四、中断的使用流程使用中断的流程通常包括以下几个步骤：1.初始化中断：配置相关的中断源和中断服务例程。
在STM32中，中断使用时需要开启并配置相关的寄存器。
2.注册中断服务例程：编写中断服务例程的函数，这是中断发生时将要执行的函数。
在STM32中，可以使用标准库提供的函数来注册中断服务例程。
3.启用中断：开启中断并配置相应的优先级，以确定中断发生时的处理顺序。
在STM32中，可以设置中断控制器的中断使能位和优先级。
下面以STM32CubeIDE为例，展示一个外部中断的使用流程：1. 打开STM32CubeIDE，创建一个新的工程，并选择相应的芯片型号。
STM32单片机原理及应用
STM32单片机原理及应用一、STM32单片机的原理1. ARM Cortex-M核心架构：STM32单片机采用ARM Cortex-M系列的核心架构，包括Cortex-M0、Cortex-M3、Cortex-M4和Cortex-M7等，这些核心提供了高性能和低功耗的特性，适合于嵌入式系统应用。
2.外设接口：STM32单片机包含丰富的外设接口，包括通用输入输出（GPIO）、串口（USART）、SPI、I2C、定时器、PWM等，这些接口可满足各种应用的需求。
3.内存和存储器：STM32单片机具有不同容量的闪存和SRAM，闪存用于存储程序和数据，SRAM用于运行程序，同时还可扩展外部存储器（SD 卡、EEPROM等）。
4.时钟系统：STM32单片机采用多种时钟源，包括内部高精度时钟、外部晶振、外部时钟源等，可以根据实际应用需求选择合适的时钟源。
5.中断系统：STM32单片机支持多级中断系统，可以实现中断处理和优先级设置，提高系统的可靠性和实时性。
6.电源管理：STM32单片机具有多种电源管理功能，包括低功耗模式、待机模式、休眠模式等，可以实现节能和延长电池寿命的效果。
二、STM32单片机的应用1.工业自动化：STM32单片机广泛应用于工业控制领域，如PLC（可编程逻辑控制器）、运动控制、机器视觉、数据采集等，其丰富的外设接口和高性能特点可以满足复杂的控制需求。
2.智能家居：STM32单片机可用于智能家居系统中，如智能照明、智能门锁、温湿度控制等，通过与传感器和执行器的连接，实现智能化的家居管理。
3.物联网：STM32单片机具有低功耗、高集成度和丰富的通信接口，适用于物联网设备，如智能传感器、智能电表、智能城市等，与云平台的连接，实现数据的采集和远程控制。
4.汽车电子：STM32单片机可应用于汽车电子领域，如发动机控制单元（ECU）、车载娱乐系统、车身电子等，满足汽车电子对低功耗和高可靠性的要求。
5.医疗设备：STM32单片机被广泛应用于医疗设备，如血压计、血糖仪、心电图仪等，通过与传感器和显示器的连接，实现医疗数据的采集和显示。
stm32f103c8t6中断原理
stm32f103c8t6中断原理一、概述STM32F103C8T6是一款基于ARMCortex-M3核心的STM32系列微控制器。
它具有丰富的外设和强大的性能，广泛应用于各种嵌入式系统。
中断是STM32微控制器中非常重要的概念，用于处理硬件事件，使得处理器能够及时响应和处理这些事件，提高系统的实时性和响应速度。
二、中断系统架构STM32F103C8T6的中断系统由硬件和软件两部分组成。
硬件部分包括中断控制器、外设中断请求源、全局中断标志位等；软件部分包括中断优先级管理、中断处理函数等。
中断控制器负责管理各个外设的中断请求，并将这些请求分配给相应的中断优先级。
外设中断请求源包括定时器、串口、ADC等，它们会在特定事件发生时产生中断请求。
全局中断标志位用于指示是否有中断事件发生，这些标志位由处理器轮询或软件查询。
三、中断优先级管理STM32F103C8T6的中断优先级管理采用嵌套模式，即一个中断可以被嵌套在另一个中断的触发序列中。
处理器会根据中断优先级和嵌套级别来决定先处理哪个中断。
STM32的中断优先级范围为0-7，其中0为最高优先级，7为最低优先级。
可以通过软件配置寄存器来设置各个中断的优先级。
四、中断处理过程当有中断事件发生时，处理器会自动跳转到相应的中断处理函数执行。
中断处理函数通常会完成一些必要的清理工作，如清除相关标志位、释放锁定的资源等，然后返回到正常的主程序继续执行。
在处理完一个中断后，处理器会自动回到正常的主程序执行，而不会出现死循环或延迟。
五、特殊中断STM32F103C8T6微控制器还支持一些特殊的中断，如系统复位中断、系统心跳中断等。
这些中断通常用于系统状态监测和异常处理，确保系统的稳定性和可靠性。
六、总结STM32F103C8T6的中断原理涉及到硬件和软件两个方面的知识，包括中断系统架构、中断优先级管理、中断处理过程以及特殊中断等。
理解中断原理对于使用STM32微控制器进行嵌入式系统开发非常重要，可以帮助开发者更好地利用其强大的硬件资源，提高系统的实时性和响应速度。
stm32中断(NVIC与EXTI)
stm32中断(NVIC与EXTI) D部有4个从优先级（00 01 10 11）。
1.中断输入与悬起当中断输入脚被置为有效后，该中断就被“悬起”。
所谓“悬起”，也就是等待、就绪的意思。
即使后来中断源撤消了中断请求，已经被标记成悬起的中断也被记录下来。
当某中断的服务程序开始执行时，就称此中断进入了“活跃”状态，并且其悬起位会被硬件自动清除。
在一个中断活跃后，直到其服务例程执行完毕，并且返回后，才能对该中断的新请求予以响应。
当NVIC响应一个中断时，会自动完成以下三项工作，以便安全、准确地跳转到相应的中断服务程序：入栈：把8个寄存器的值压入栈。
当响应中断时，如果当前的代码正在使用PSP，则压入PSP（进程堆栈），否则就压入MSP（主堆栈）。
一旦进入了服务例程，就一直使用主堆栈。
在自动入栈的过程中，将寄存器写入堆栈的顺序与时间顺序无关，CM3会保证正确的寄存器被保存到正确的位置。
取向量：当数据总线（系统总线）进行入栈操作时，指令总线（I-Code总线）正在从向量表中找出正确的中断向量与对应的服务程序入口地址。
更新寄存器。
注意：①如果在某个中断得到响应之前，其悬起状态被清除了，则中断被取消。
②新请求在得到响应时，由硬件自动清零其悬起标志位。
③如果中断源咬住请求信号不放，该中断就会在其上次服务例程返回后再次被置为悬起状态。
④如果某个中断在得到响应之前，其请求信号以若干的脉冲的方式呈现，则被视为只有一次中断请求⑤如果在服务例程执行时，中断请求释放了，但是在服务例程返回前又重新被置为有效，则NVIC会记住此动作，重新悬起该中断。
2.中断返回当中断完成，返回主程序时，NVIC自动完成以下两步：①出栈：先前压入栈中的寄存器在这里恢复。
内部的出栈顺序与入栈时的相对应，堆栈指针的值也改回先前的值。
②更新NVIC 寄存器：伴随着中断的返回，它的活动位也被硬件清除。
对于外部中断，倘若中断输入再次被置为有效，则悬起位也将再次置位，新一次的中断响应序列也会再次开始。
stm32定时器中断原理
stm32定时器中断原理
STM32定时器中断是通过STM32微控制器的定时器模块实现的。
定时器中断可以在特定的时间间隔内触发，用于执行特定的任务或
者处理特定的事件。
在STM32中，定时器中断通常用于实现周期性
的任务，比如采样数据、控制IO口、生成PWM信号等。
定时器中断的原理是通过配置定时器的预分频器、计数器和自
动重装载寄存器，来实现特定的计时功能。
当定时器的计数器达到
设定的值时，就会触发中断请求，然后CPU会响应中断请求，并执
行相应的中断服务程序。
在STM32中，定时器中断的实现通常包括以下步骤：
1. 配置定时器的时钟源和预分频器，以确定定时器的时钟频率。
2. 配置定时器的计数器和自动重装载寄存器，以确定定时器的
计数范围和中断触发的时间间隔。
3. 配置定时器的中断使能和优先级，以确定中断触发后的处理
方式。
4. 编写中断服务程序，用于处理定时器中断触发时的任务或事件。
定时器中断的原理是基于硬件定时器的计时功能和中断控制器的中断处理功能实现的。
通过合理配置定时器的参数和编写相应的中断服务程序，可以实现各种定时任务和事件处理，从而提高
STM32微控制器的应用灵活性和实时性。
总之，STM32定时器中断是通过配置定时器的参数和编写中断服务程序来实现的，可以实现周期性的任务和事件处理，是STM32微控制器中重要的功能之一。
第5章stm32单片机外部中断ppt课件
5.2.3 中断控制器
ICER[2]：全称Interrupt Clear-Enable Registers，是 一个中断清除使能寄存器组。
该寄存器组与ISER寄存器功能相反，用来清除某个 中断的使能位。由于NVIC的这些寄存器都是写1有 效的，写0是无效的。设置一组ICER 寄存器来清除 相应中断使能位。
5.2.1 中断源
ARM Coetex-M3内核共支持256个中断，其中16 个内部中断，240个外部中断和可编程的256级中断优 先级的设置。STM32目前支持的中断共84个（16个内 部+68个外部），还有16级可编程的中断优先级的设 置，仅使用中断优先级设置8bit中的高4位。
5.2.2 中断向量：表5-1 给出STM32F103中断向量表
5.3.2 中断优先级控制
响应优先级可设置为0到15级。 判断两个中断的优先级时： (1)先看抢占优先级的高低； (2)再看响应优先级的高低； (3)看中断通道向量地址。 一个系统使用一个组别就完全可以满足需要，在使 用一个组别后不要在系统中再改动组别。
5.3.2 中断优先级控制
假定设置中断优先级为组2，然后设置： 中断3（RTC中断）的抢占优先级为2，响应优先级为1。 中断6（外部中断0）的抢占优先级为3，响应优先级为0。 中断7（外部中断1）的抢占优先级为2，响应优先级为0。 求这3个中断的优先级顺序？ 上面例子中的中断3和中断7都可以打断中断6 的中断。而中 断7和中断3却不可以相互打断（这是因为他们的抢占优先级 是相同的）。
5.2.3 中断控制器
与NVIC相关的寄存器 在“stm32f10x_map.h” 文件中定义了一个结构 体，结构体的内容如下
STM32F103系列单片机 的中断系统在这些寄存 器的控制下有序执行。 了解这些中断寄存器的 含义，才能更好的理解 STM32单片机中断系统 的工作原理
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
STM32的基本概念及中断应用
1、基本概念
ARMCoetex-M3内核共支持256个中断，其中16个内部中断，240个外部中断和可编程的256级中断优先级的设置。
STM32目前支持的中断共84个（16个内部+68个外部），还有16级可编程的中断优先级的设置，仅使用中断优先级设置8bit中的高4位。
STM32可支持68个中断通道，已经固定分配给相应的外部设备，每个中断通道都具备自己的中断优先级控制字节PRI_n(8位，但是STM32中只使用4位，高4位有效)，每4个通道的8位中断优先级控制字构成一个32位的优先级寄存器。
68个通道的优先级控制字至少构成17个32位的优先级寄存器。
4bit的中断优先级可以分成2组，从高位看，前面定义的是抢占式优先级，后面是响应优先级。
按照这种分组，4bit一共可以分成5组
第0组：所有4bit用于指定响应优先级；
第1组：最高1位用于指定抢占式优先级，后面3位用于指定响应优先级；
第2组：最高2位用于指定抢占式优先级，后面2位用于指定响应优先级；
第3组：最高3位用于指定抢占式优先级，后面1位用于指定响应优先级；
第4组：所有4位用于指定抢占式优先级。
所谓抢占式优先级和响应优先级，他们之间的关系是：具有高抢占式优先级的中断可以在具有低抢占式优先级的中断处理过程中被响应，即中断嵌套。
当两个中断源的抢占式优先级相同时，这两个中断将没有嵌套关系，当一个中断到来后，如果正在处理另一个中断，这个后到来的中断就要等到前一个中断处理完之后才能被处理。
如果这两个中断同时到达，则中断控制器根据他们的响应优先级高低来决定先处理哪一个；如果他们的抢占式优先级和响应优先级都相等，则根据他们在中断表中的排位顺序决定先处理哪一个。
每一个中断源都必须定义2个优先级。
有几点需要注意的是：。
