刀具磨损与切削用量关联度试验研究 (1)
高速铣削刀具磨损寿命实验及建模研究
ｌ ｎ ｅ ｅ ｔｎ ｔ ｎ ａ ａ ｔｒ ｆ ｔ ｌ ｆ ｅ ｃ ｘ ｅ ｔ ｆ ｕ ｔ ｇ ｐ ｒ ｍｅ ｅ ｓＯ ｏ ａ ｆ ｓａ ａｙ ｅ ｔ ｉ ｃ ｎ ｌ ｓ ｔ ｏ ．Ｂ ｓ ｄ ｏ ｕ ｏ ｃ ｉ ｏ ｗｅ ｒ ｉ ｗａ ｎ ｌ ｚ ｄ ｗｉ ｄ ｒ ｔ ａｙ ｉ ｍｅｈ ｄ ｌｅ ｈ ｅ ａ ｓ ａ ｅ ｎ
工艺与检溯 Ｔｈ１ ｄｅ ｅｎ ｇ ｎ ｓ ｃ０ｙ ｔ ０ ａ Ｔ

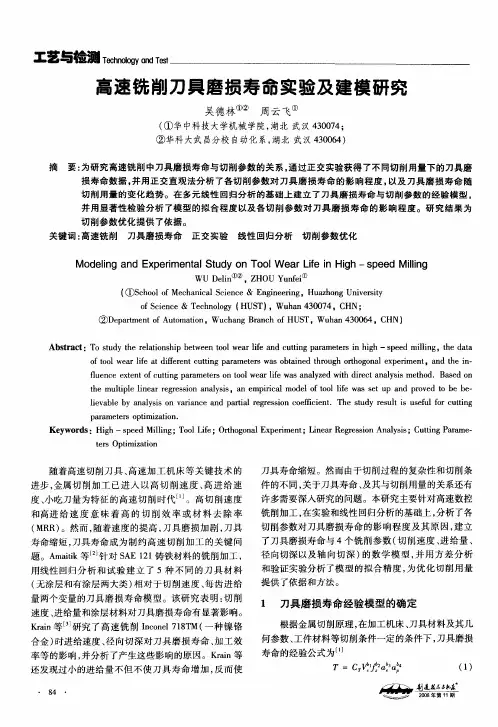

高速铣削刀具磨损寿命实验及建模研究
吴德 林 ① 周 云 飞① ②
（ 华 中科 技大 学机械 学院 ， ① 湖北 武 汉 ４０７ ； ３０４ ② 华科 大武 昌分校 自动化 系 ， 北 武汉 ４ ０６ ） 湖 ３０４
摘 要： 为研究 高速铣 削 中刀具磨 损寿命 与切 削参数 的关 系 ， 过正交 实验获得 了不 同切 削用量 下的 刀具 磨 通 损寿命 数据 ， 并用正 交直观 法分 析 了各 切削参 数对 刀具 磨 损寿 命 的影 响程 度 ， 以及 刀 具磨 损 寿命 随
，
ＺＨＯＵ ｎ ｅ ① Ｙｕ ｆ ｉ
（￣Ｓｈｏ ｏ ｃａｉ ｌ ｃ ｎｅ＆ Ｅ ｇ ｅｒ ｇ ＨｕｚｏｇＵ ｉ ｒｔ （ ｃｏｌ ｆ ｈｎｃ ｉ ｃ Ｍｅ ａＳ ｅ ｎｉ ｅｉ ， ａｈｎ ｎ ｅｓｙ ｎ ｎ ｖ ｉ
ｏ ｃｅ ｃ Ｔ ｃ ｎ ｌ ｙ（ Ｕ Ｔ ，Ｗｕ ａ ３０ ４ Ｃ Ｎ； ｆ ｉ ｅ＆ ｅｈ ｏ ｇ Ｈ Ｓ ） Ｓ ｎ ｏ ｈｎ４ ０ ７ 。 Ｈ
第四章-刀具磨损及磨钝标准(机械制造技术A)
⑴ 磨损过程：
空气中的氧与刀具硬质合金中的钴和碳化钨等
发生氧化作用，产生疏松脆弱的氧化物。切削时这 些氧化物被切屑和工件带走，形成刀具的氧化磨损。
⑵ 发生场合：
硬质合金中的碳化钛含量较低时，则氧化较快， 易发生氧化磨损。
5）相变磨损
切削温度超过相变温度时，刀具金相组织发生 变化，使表层的硬度下降造成刀具的相变磨损。
n —— 指数， 2.5 ~ 5；
p —— 指数， 1.2 ~ 1.8； q —— 指数， 0.6 ~ 0.8；
可见v 的影响最显著；f 次之；ap 影响最小 。所以根据刀具耐用度选择切 削用量时，应首先选择较大的切削深度，然后选择较大的进给量，最后在刀 具耐用度和机床功率允许的条件下选取适当的切削速度。
磨钝标准的定义：刀具后刀面磨损带中间的平均 磨损量VB允许达到的最大磨损尺寸。（P54表4-1）
精加工刀具，以沿工件径向的刀具磨损尺寸作 为刀具的磨钝标准，称为刀具的径向磨损量NB。
图2-21 刀具磨钝标准 （纵向剖面）
4.2 刀具耐用度及切削量的选择
刀具耐用度概念
◆ 刀具由刃磨后用于切削开始至磨损量达到磨钝标准为 止的总切削时间。（两次刃磨之间的总切削时间。）
1.前刀面磨损
(1)前刀面磨损的特征 ①磨损后在前刀面上形成了一个月牙洼 ②月牙洼和刀刃之间有一个窄边； ③随着磨损的加剧，月牙洼不断扩展，该
切削参数与刀具磨损对振动和声发射信号的影响
切削参数与刀具磨损对振动和声发射信号的影响
作者：王沛鑫杜茂华杜兴泽王神送程正
来源：《价值工程》2018年第11期
摘要：振动和声发射信号是两种比较理想的刀具状态监测信号，本文采用正交试验方法在不同工艺条件下对Ti6Al4V进行切削加工，采集振动和声发射信号并提取其均方根值，通过极差分析等方法研究切削参数和刀具磨损对信号的影响规律，结果表明：在本研究切削用量范围内，即71m/min≤vc≤109m/min、0.09mm≤f≤0.13mm、0.6mm≤ap≤1.0mm，对于振动信号，可以通过提高切削速度，减小进给速度和切削深度来减小振动；对于声发射信号，提高切削速度、增大切削深度和进给速度都会导致声发射信号的加强，而刀具磨损量的增加使得声发射信号减弱。
Abstract： Vibration and Acoustic Emission （AE） signals are two ideal tool condition monitoring signals. In this paper， the orthogonal tests under different turning conditions are conducted and the vibration and AE signals are collected and the root mean square （RMS） values of the signals are extracted. The influence law of the cutting parameters and tool wear on the vibration and AE signals is investigated by using the range analysis. The results show that the vibration signal can be reduced by increasing cutting speed， decreasing feed rate and depth of cut in the range of cutting parameters （71m/min≤vc≤109m/min，0.09mm≤f≤0.13mm，0.6mm≤ap≤1.0mm） and that the AE signal is strengthened with the increase of the cutting speed， the cutting depth and the feed speed and it is weakened with the increase of the tool wear.
第三章 金属切削过程及其控制(1-4)
1
2
3
易切削钢
较易 切削钢 一般钢、 铸铁 稍难切削 材料 较难切削 材料 难切削 材料 很难切削 材料
2.5～3
1.6～ 2.5 1.0～ 1.6 0.65～ 1.0 0.5～ 0.65 0.15～ 0.5 ＜0.15
4
普通材料 5 6 7 8
45钢，灰铸铁
2Crl3，调质σb＝0.834GPa 85，钢σb＝0.883GPa 45Cr，调质σb＝1.03GPa 65Mn，调质σb＝0.932～0.981 50CrV, 调质；1Crl8Ni9Ti, 钛合金 某些钛合金，铸造镍基高温合金
—— 刀具材料与工件材料亲和力大 —— 刀具材料与工件材料硬度比小
粘结磨损 加剧
10
（3） 扩散磨损
—— 高温下发生
图示
刀具与切屑、工件接触 处由于高温作用，双方化 学元素在固态下互相扩散， 使刀具材料成分改变造成
磨损。
扩散越快
——切削温度越高； ——刀具—工件材料亲合力越大； 扩散磨损加剧
高速切削时扩散磨损是刀具磨损的主要原因。
11
（4） 化学磨损
—— 高温情况下，在切削刃工作边界发生
一定温度下，刀材 与空气中的氧、切削液 中的硫、氯起化学作用 ，生成较软的化合物， 造成刀具磨损。
化学磨损是边界磨损原因之一；
主要发生在较高速切削条件下。
刀具磨损检验方法
刀具磨损检验方法
以下是一些常见的刀具磨损检验方法：
1.视觉检查：通过肉眼观察刀具的外观，如刃口的形状、颜色和光泽，可以初步判断刀具是否有明显的磨损。例如，如果刃口看起来钝了或有明
显的划痕，可能是刀具磨损的迹象。
2.比较量测法：通过将新刀具与已经使用的刀具进行比较，可以看出
刀具的磨损程度。可以使用放大镜或显微镜仔细观察刀具的刃口，并与新
刀具进行比较。如果刀具的刃口变得钝了、变宽了，或者刀面上有明显的
划痕，那么刀具可能需要更换或修复。
3.切削质量检验法：通过对切削过程中切削力、切削温度和切削声音
的测量，可以间接地评估刀具的磨损情况。当刀具磨损时，切削力会增加，切削温度也会升高。此外，刀具磨损时会发出异常的切削声音。因此，通
过测量这些参数可以判断刀具是否需要更换。
4.切削测试法：通过使用不同的刀具进行切削试验，并测量切削质量
指标，如切削力、表面粗糙度和加工时间，可以评估刀具的磨损情况。对
比不同刀具的切削性能，可以确定哪些刀具已经磨损到了需要更换的程度。
5.电子显微测量法：利用电子显微镜对刀具进行高倍显微观察，可以
观察到刀具表面的微观磨损情况。电子显微镜可以提供更准确的测量结果，可以检测到刀具刃口的微小磨损或刀具表面的变化，从而更好地评估刀具
的磨损情况。
需要注意的是，以上方法并非单一使用，通常是结合应用，综合判断
刀具的磨损情况，并据此决定是否更换或修复刀具。此外，根据刀具的类
型和用途，可能会有特定的检验方法和指标，需要根据具体情况进行选择。
刀具磨损检验的目的是保证刀具的切削质量和切削效率，确保产品的质量和生产效率的提高。通过正确使用检验方法，可以及时发现刀具的磨损情况，及时采取措施维护和更换刀具，以确保刀具的正常运行。同时，还可以通过分析和总结刀具磨损情况，来改进切削工艺和刀具维护方式，以提高刀具寿命和生产效率。
第七讲-刀具的磨损和耐用度
一、切削热的产生和传出
1．切削热的产生
切削热来源于切削层金属发生 弹性变形、塑性变形所产生的热 和切屑与前刀面、工件与后刀面 间的摩擦热。
切削时所消耗的能量约有98％～99％转换为 切削热，故单位时间内产生的切削热为：
QFZv
22
2．切削热的传出
切削热由切屑、工件、刀具及周 围的介质传导出去。影响切削热传 导的主要因素是：
当切削钢b1/f≥5或切削灰铸 铁 b1/f≥3 ， 即 b1 大 于 lf 时 ， 切 屑 只与倒棱接触，不与前面接触， 切削力趋于稳定，且相当于用负 前角为01车刀加工时的切削力。
16
❖ 主偏角的影响
F y F xc yk r osF x F xs yk i rn
当主偏角Kr加大时，Fy减小，Fx 加大。
10％由车刀传出，9％～3％传人工件，1％传人 介质(空气)。切削速度越高或切削厚度越大， 则切屑带走的热量越多。
❖ 钻削加工时，28％由切屑带走，14.5％传给刀 具，52.5％传入工件，5％传给周围介质。
25
二、影响切削温度的主要因素
1．切削用量对切削温度的影响
❖ 进给量f的影响
随着进给量的增大，单位时间内的金属切除量增 多，切削热增多，使切削温度上升。但切削温度随 进给量增大而升高的幅度不如切削速度那么显著。 这是因为单位切削力和单位切削功率随f增大而减 小，切除单位体积金属产生的热量减少了；同时f 增大后，切屑变厚，切屑的热容量增大，由切屑带 走的热量增多，故切削区的温度上升不甚显著。切
刀具磨损与刀具耐用度
二、刀具耐用度及其影响因素
1．刀具耐用度
刀具耐用度是指刃磨后的刀具从开始切削到磨 损量达到磨钝标准为止所经过的切削时间，用T表示， 单位为min。有时也可以用加工零件数或切削路程长 度表示。
对于重磨刀具，由刀具第一次使用到报废为止 的总切削时间称为刀具寿命。它是刀具耐用度与刀 具刃磨次数的乘积。
2．影响刀具耐用度的因素
正常磨损阶段的磨损特点是：磨损缓慢、均匀， 后刀面磨损量VB随切削时间延长近似成比例增加。
正常磨损阶段是刀具工作的有效阶段。曲线的 斜率代表了刀具正常工作时的磨损强度。磨损强度 是衡量刀具切削性能的重要指标之一。
（3）急剧磨损阶段
急剧磨损阶段的磨损特点是：在较短时间内， 后刀面磨损量VB猛增，刀具因而完全失效。
削温度的影响顺序完全一致，因此切削温度对刀具耐
用度也有着重要的影响。
【例3-1】用硬质合金刀具YT15切削45钢，当vc ＝100m/min时，刀具耐用度T1＝160min；若其他条 件不变，将切削速度提高到vc＝300m/min，试求此时 刀具耐用度T2（m＝0.25）。
【解】
根据上页公式可知，当其他条件不变时，T2的数
值可由下式求出： vc1T1m vc2T2m 即
vc1 vc 2
T2 T1
m
带入数值得
100
T2
0.25
第六章刀具磨损和刀具使用寿命
• 各种磨损原因可归纳成下列几点： • （1）高速钢刀具的耐热性及硬度比硬质合金低，粘蚀磨 损及磨粒磨损占的比例大，而扩散磨损占的比例不大。当 用高速钢切削高温合金等难切削材料时，应选用提高耐热 性与提高硬度的高性能高速钢。 • （2）刀具与工件材料粘结强烈，则粘蚀磨损占的比例增 大。 • （3）工件中硬质点数增加，则磨粒磨损占的比例增大。 • （4）周围介质化学作用容易引起切削刃边缘部位的月牙 洼磨损。 • （5）切削一些难加工材料时热电磨损占有一定比例。 • 在多数原因中都是随着切削温度的升高而加剧磨损，例如 扩散磨损、热电磨损及化学磨损等。所以切削温度是确定 磨损快慢的一个重要指标。当达到一定温度后，温度越高， 磨损越快 。
6.4刀具使用寿命与切削用量的关系
• 6.4.1刀具使用寿命 • 1.刀具的使用寿命：刀具刃磨后，从开始投入切削至达到 磨钝标准的净切削时间称为刀具使用寿命，记为 T。
• 2.刀具总寿命:新刀从开始切削至报废的总切削时间，包括 多次重磨。等于刀具使用寿命与刃磨次数的乘积。
• 刀具寿命可以作为衡量材料的可加工性的标准；衡量刀具 材料切削性能的标准；衡量刀具几何参数合理性的标准。
• 6.4.2刀具使用寿命与切削用量的关系 • 1.切削速度与刀具使用寿命的关系 • 用单因素法试验，改变vc得出各种速度下的刀具磨损量与 时间的关系曲线。选定VB，在图中得不同vc，对应得Ti， 于是在双对数坐标纸上得到在一定速度范围内的Vc-T曲线。 则有： Lgvc=-mlgT+lgCo
1-5刀具磨损与耐用度解析
（2）前角：前角对刀具耐用度的影响曲线呈驼峰形。
（3）工件材料的影响
合理刀具耐用度的选择原则
1. 最大生产率耐用度 2. 最低成本耐用度 3. 最大利润耐用度 4. 还考虑以下几点:
1) 刀具的复杂程度和制造、重磨的费用 2) 刀具结构和装卡、调整的复杂程度 3) 生产线上的刀具耐用度应规定为一个班
或两个班，以便能在换班时间内换刀 4) 精加工尺寸很大的工件时，为避免在加
工同一表面时中途换刀，耐用度应规定 得至少能完成一次走刀，刀具耐用度应 按零件精度和表面粗糙度要求决定
刀具耐用度（切削时 间）与切削速度的关 系
六 刀具的破损
1. 刀具的脆性破损：崩刃、碎断、剥落、裂纹破损 2. 刀具的塑性破损：切削时，由于高温和高压的作用，
3. 前刀面和主后刀面同时磨损
在以较高切削速度和中等切削厚度 （hD=0.1~0.5mm）切削塑性材料时，往往会 使前刀面和主后刀面同时出现磨损。
