缓冲液压油缸

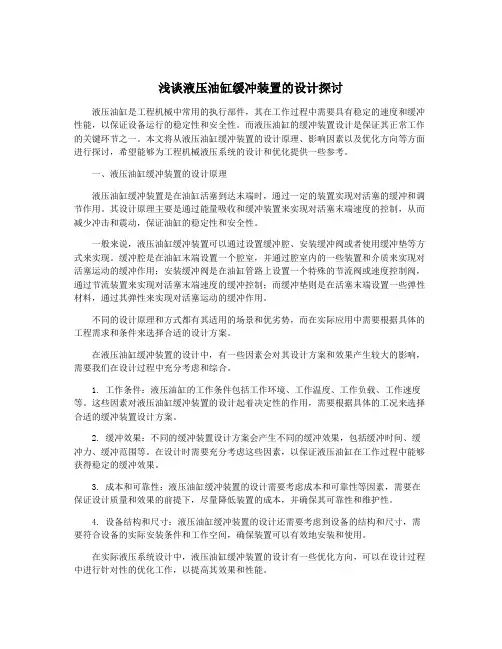

浅谈液压油缸缓冲装置的设计探讨
浅谈液压油缸缓冲装置的设计探讨液压油缸是工程机械中常用的执行部件，其在工作过程中需要具有稳定的速度和缓冲性能，以保证设备运行的稳定性和安全性。
而液压油缸的缓冲装置设计是保证其正常工作的关键环节之一。
本文将从液压油缸缓冲装置的设计原理、影响因素以及优化方向等方面进行探讨，希望能够为工程机械液压系统的设计和优化提供一些参考。
一、液压油缸缓冲装置的设计原理液压油缸缓冲装置是在油缸活塞到达末端时，通过一定的装置实现对活塞的缓冲和调节作用。
其设计原理主要是通过能量吸收和缓冲装置来实现对活塞末端速度的控制，从而减少冲击和震动，保证油缸的稳定性和安全性。
一般来说，液压油缸缓冲装置可以通过设置缓冲腔、安装缓冲阀或者使用缓冲垫等方式来实现。
缓冲腔是在油缸末端设置一个腔室，并通过腔室内的一些装置和介质来实现对活塞运动的缓冲作用；安装缓冲阀是在油缸管路上设置一个特殊的节流阀或速度控制阀，通过节流装置来实现对活塞末端速度的缓冲控制；而缓冲垫则是在活塞末端设置一些弹性材料，通过其弹性来实现对活塞运动的缓冲作用。
不同的设计原理和方式都有其适用的场景和优劣势，而在实际应用中需要根据具体的工程需求和条件来选择合适的设计方案。
在液压油缸缓冲装置的设计中，有一些因素会对其设计方案和效果产生较大的影响，需要我们在设计过程中充分考虑和综合。
1. 工作条件：液压油缸的工作条件包括工作环境、工作温度、工作负载、工作速度等。
这些因素对液压油缸缓冲装置的设计起着决定性的作用，需要根据具体的工况来选择合适的缓冲装置设计方案。
2. 缓冲效果：不同的缓冲装置设计方案会产生不同的缓冲效果，包括缓冲时间、缓冲力、缓冲范围等。
在设计时需要充分考虑这些因素，以保证液压油缸在工作过程中能够获得稳定的缓冲效果。
3. 成本和可靠性：液压油缸缓冲装置的设计需要考虑成本和可靠性等因素，需要在保证设计质量和效果的前提下，尽量降低装置的成本，并确保其可靠性和维护性。
4. 设备结构和尺寸：液压油缸缓冲装置的设计还需要考虑到设备的结构和尺寸，需要符合设备的实际安装条件和工作空间，确保装置可以有效地安装和使用。
液压缸缓冲参数计算
油缸缓冲设计计算说明：本公式在确定油缸的缸径、杆径、活塞杆上的受力等主要参数后，根据需要的缓冲时间，的压力。
再适当地调整缓冲套的外径、间隙和有效缓冲长度，就可设计出期望达到缓冲效一、无杆腔缓冲的设计缸径Do=125.00缓冲套外径D1=82.90有效缓冲长度L1=50.00作用在活塞杆上的力（朝缸尾方向）Fo=300.00缓冲腔环形面积Ao=6874.27mm^2缓冲容积Vo=343713.41缓冲间隙Δ=0.05mm缓冲缝隙环形面积A1=13.03流量系数Cd=0.6油液密度ρ=0.91bar=100000.00N/m^21N= 1.00缓冲腔的压力ΔP=34.79bar有杆腔的最小压力P1=24.83bar二、有杆腔缓冲的设计缸径Do=125.00缓冲套外径D1=85.90有效缓冲长度L1=50.00作用在活塞杆上的力（朝缸尾方向）Fo=300.00缓冲腔环形面积Ao=6476.54mm^2缓冲容积Vo=323827.12缓冲间隙Δ=0.05mm缓冲缝隙环形面积A1=13.50流量系数Cd=0.6油液密度ρ=0.9 1bar=100000.00N/m^21N= 1.00缓冲腔的压力ΔP=28.77bar有杆腔的最小压力P1=22.19bar后，根据需要的缓冲时间，即可设计出缓冲的相关尺寸、以及油缸两腔所必须就可设计出期望达到缓冲效果的结构尺寸。
mm缓冲时间to=0.50sKg有杆腔环形面积Ao'=8423.40mm^2mm^3缓冲流量Qo=38.86L/min mm^2缓冲缝隙流速v1=47.97m/sg/cm^3(矿物油850-960Kg/m^3)Kgm/s^21bar=100000.00g/mm*s^2在缓冲腔产生的压力Po= 2.44bar。
液压缸缓冲间隙参数计算
油缸缓冲设计计算说明：本公式在确定油缸的缸径、杆径、活塞杆上的受力等主要参数后，根据需要的缓冲时间，的压力。
再适当地调整缓冲套的外径、间隙和有效缓冲长度，就可设计出期望达到缓冲效一、无杆腔缓冲的设计缸径Do=125.00缓冲套外径D1=82.90有效缓冲长度L1=50.00作用在活塞杆上的力（朝缸尾方向）Fo=300.00缓冲腔环形面积Ao=6874.27mm^2缓冲容积Vo=343713.41缓冲间隙Δ=0.05mm缓冲缝隙环形面积A1=13.03流量系数Cd=0.6油液密度ρ=0.91bar=100000.00N/m^21N= 1.00缓冲腔的压力ΔP=34.79bar有杆腔的最小压力P1=24.83bar二、有杆腔缓冲的设计缸径Do=125.00缓冲套外径D1=85.90有效缓冲长度L1=50.00作用在活塞杆上的力（朝缸尾方向）Fo=300.00缓冲腔环形面积Ao=6476.54mm^2缓冲容积Vo=323827.12缓冲间隙Δ=0.05mm缓冲缝隙环形面积A1=13.50流量系数Cd=0.6油液密度ρ=0.9 1bar=100000.00N/m^21N= 1.00缓冲腔的压力ΔP=28.77bar有杆腔的最小压力P1=22.19bar后，根据需要的缓冲时间，即可设计出缓冲的相关尺寸、以及油缸两腔所必须就可设计出期望达到缓冲效果的结构尺寸。
mm缓冲时间to=0.50sKg有杆腔环形面积Ao'=8423.40mm^2mm^3缓冲流量Qo=38.86L/min mm^2缓冲缝隙流速v1=47.97m/sg/cm^3(矿物油850-960Kg/m^3)Kgm/s^21bar=100000.00g/mm*s^2在缓冲腔产生的压力Po= 2.44bar。
油缸缓冲原理
油缸缓冲原理
油缸缓冲原理是指利用液体的压缩性和流体阻尼特性来实现缓冲效果的一种技术原理。
在机械系统中，尤其是液压系统中，油缸缓冲器被广泛应用于各种需要减缓冲击力和噪音的场合。
油缸缓冲原理的具体作用方式是通过液压缸内充填了一定量的油液，当机械系统发生冲击或振动时，油液能够被压缩或流动，从而吸收和减缓冲击力。
其关键原理在于液体的流动会产生流体阻尼，从而形成缓冲效果。
当机械系统中的零件发生冲击或振动时，冲击力会传递到油缸缓冲器上。
油缸缓冲器内的油液会受到冲击力的作用，快速压缩和流动。
在这个过程中，油液会通过缓冲器内部的特殊结构，例如活塞、阀门等，使油液的流动受到一定的阻力和摩擦。
通过阻力和摩擦的作用，油液的流动速度逐渐减慢，从而减缓了冲击力的传递速度和强度。
同时，油液的压缩性也能够吸收部分冲击能量，进一步减小了冲击力的影响。
油缸缓冲原理的优点是具有较高的稳定性和可控性。
通过调整油缸缓冲器内的油液量和流动阻力，可以实现对冲击力的精确控制，以适应不同的工作场合和要求。
总结起来，油缸缓冲原理利用液压缸内的油液压缩和流动特性，通过生成流体阻尼来实现减缓冲击力和噪音的效果。
它在机械系统中起到了重要的缓冲保护作用，提高了系统的稳定性和使用寿命。
多工位离心机缓冲机构液压原理图解析
多工位离心机液压原理图解析

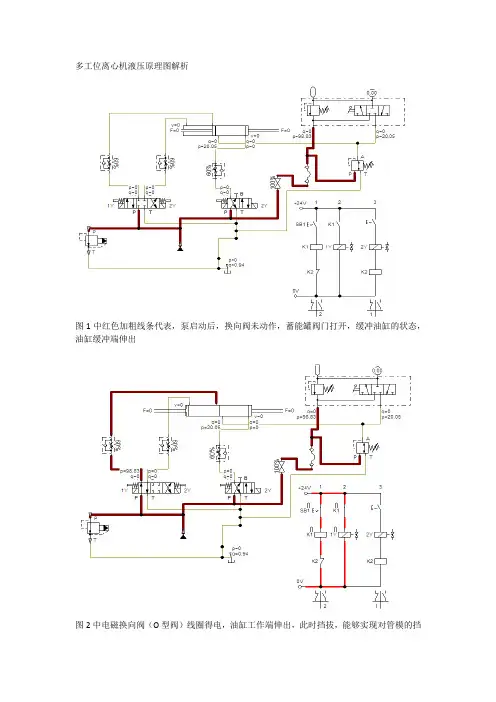

图1中红色加粗线条代表，泵启动后，换向阀未动作，蓄能罐阀门打开，缓冲油缸的状态，油缸缓冲端伸出
图2中电磁换向阀（O型阀）线圈得电，油缸工作端伸出，此时挡拔，能够实现对管模的挡
位作用。
图3中，电磁换向阀（o型阀）另一端得电，同时两位四通换向阀线圈得电，此时，缓冲油缸工作端和缓冲端，全部收回，管模从挡拔出，放出。
图4中，和图3中，不一样点，在于蓄能罐压力高于油缸收回推力，所以油缸缓冲端不能收回P100>P98.83，所以正常工作时蓄能罐的压力不能设定太高。
图5中，将电此换向阀O型阀，更换为Y型阀，当阀芯处于中位，也就是电磁阀不得电时，油缸工作端，活塞杆出现自动回收状态，
O型阀有自锁作用，能够实现任意位置的停止；
Y型阀，油缸处于浮动状态，需要实现任意位置的停止，必须和单向阀配套使用
（换向阀+液控单向阀+节流阀）。
缓冲油缸工作原理
缓冲油缸工作原理
缓冲油缸的工作原理：缓冲油缸是在液压泵的驱动下，使活塞杆作往复直线运动，而缓冲油缸本身又是一个可进行自动调节的节流装置。
在活塞杆作往复直线运动时，当活塞杆运动到行程的最后几个位置时，由于弹簧和节流阀的作用，活塞杆会自动减速；而当活塞杆运动到行程的最上端时，节流阀打开，使节流口处形成负压，这样当活塞杆再回到行程的开始位置时，缓冲油缸就能自动地把活塞杆减速到零。
在缓冲油缸中还装有一个用来平衡压力的平衡阀，当缓冲油缸动作后，平衡阀可使缓冲油缸恢复到原来的工作位置。
从以上分析我们可以看出缓冲油缸是一种结构简单、动作可靠、调节方便的液压装置。
由于缓冲油缸在工作过程中是不允许有任何冲击和振动的，所以它必须安装在平稳、无振动、无噪音、防尘的地方。
一般采用单作用或双作用液压马达作为缓冲元件。
其工作原理是：当液压马达因负载变化而产生振动时，使液压泵吸油管路中产生压力波动，经过缓冲机构作用在液压马达上，从而消除了冲击和振动。
—— 1 —1 —。
挖掘机液压油缸缓冲装置的设计方法与分析
２， ）一般取缓冲行程 ：＝ ． —． ） ｌ （ １ ０１ Ｏ ０４ ７ 缓冲腔面积 Ａ 越大， Ｈ 缓冲效果越好。实际生产中的缓冲腔 面积由缓冲柱塞直径 ｄ 决定． 一般选取 ｄ （． ０ ） 则缓冲面 ＝Ｏ ～ ． ０， ３ ７ 积 Ａ＝０ ９０ ）Ｄ／。 Ｈ（． —． ｐ ２ 合理选择 ｌ Ｈ ０ ５ ４ Ａ 的取值可得最佳的缓冲
机械液压缸活塞运动速度越来越高 ，其往复频率 和运动速度也
越来越高， 有的甚至高达每秒几十米。 为避免产生强烈撞击和振
动， 保证系统平稳工作， 防止传动部件损坏， 提高系统的工作性 能和寿命， 必须在其运动结束前进行缓冲。
图 １ 挖 掘 机 液 压 缸 内 缓 冲 装 置 结 构 原 理 图
囹２ 为液压缸的可调式节流口 缓冲装置原理模型图。在液
缸筒分别与前后端盖、活塞的间隙配合及各部件的形位公差来 压缸活塞端部有直径为 ｄ 的缓冲柱塞，缸盖上有与缓冲柱塞相
保证的， 实践中由于设计、 、 制造 装配、 使用等因素的影响， 常常 配的缓冲内孔， 当缓冲柱塞进入缓冲内孔后， 活塞与缸盖间的油 液须经节流阀排出， 从而使活塞运动受阻、 速度减慢， 达到缓冲 使这一同轴度难以控制， 这样就使得缓冲装置难以正常］作， ： 经 常发生拉伤、 胶合甚至损坏液压缸的情况。 为了保证液压缸缓冲正常稳定工作， 研发人员设计了浮动
缓冲装置。这种双作用液压缸浮动缓冲装置几乎不受活塞杆和
目的
缸筒同轴度影响， 工作可靠 、 寿命长、 缓冲效果好． 且适用于各种 固定缓冲和可调缓冲：同时， 还解决了传统缓冲装置造成的拉 伤、 胶合问题。 四、 冲装置结构 及缓 冲原理 缓 如图 １ 所示， 活塞杆 ４ 头部装有缓冲销 ２缸体 １ ， 内的底部 开有与缓冲销 ２ 配合的缓冲孔 １，缸体 １ ｂ 上开有与缓冲孔 １ ｂ 相通的通油孔 １，在缸体 ｌ ａ 上设有连通缓冲孑 ｂ Ｌ 与缸体内腔 １
液压缸缓冲原理及缓冲装置的结构形式
2019/2/25
8
2、无缓冲作用 无缓冲作用指的是在活塞行程末端，活塞不缓冲减速， 给缸盖很大冲击力，产生撞击。严重时，活塞猛然撞击缸盖， 使缸盖损坏、液压缸底座断裂，其原因如下： 1）缓冲调节阀处于全开状态。 2）缓冲装置中的单向阀钢球（或阀芯）与阀座之间夹有异物 或钢球阀座密合面划伤而不能密合。 3）因活塞倾斜使缓冲柱塞不能插入缓冲孔内所致。 4）油缸密封破损失效，存在内泄漏。缓冲腔内的油液要吸收 惯性力，因此排油腔压力往往超过工作腔压力。当油缸发生 内泄时，油液将从缓冲腔倒漏向工作腔，使活塞不减速（类 似差动），缓冲失效。 5）缓冲柱塞和衬套（缸盖）上有伤痕或配合过松。 6）镶装在缸盖上的缓冲衬套脱落。 2019/2/25 9 7）存在设计缺陷。
2019/2/25
6
三、工作过程演示
2019/2/25
7
四、缓冲装置故障
1、缓冲过度 缓冲过度是指缓冲柱塞从开始进入缸盖孔内进 行缓冲到活塞停止运动时为止的时间间隔太长，另 外进入缓冲行程的瞬间活塞将受到很大的冲击力。 此时应适当调大缓冲节流阀的开度。 另外，采用固定式缓冲装置（无缓冲节流阀） 时，当缓冲柱塞与缓冲衬套的间隙太小，也会出现 过度缓冲，此时可将缸盖拆开，磨小缓冲柱塞或加 大衬套孔，使配合间隙适当加大，消除过度缓冲。
2019/2/25
3
2、圆锥形环隙式缓冲装置由于缓冲柱塞为圆锥形，所以缓冲 环形间隙δ随位移量而改变；即节流面积随缓冲行程的增大 而缩小，使机械能的吸收较均匀，其缓冲效果较好。
2019/2/25
4
3、可变节流槽式 在缓冲柱塞上开有由浅变深的轴向三角节流槽，当缓冲 柱塞进入缸盖内孔时，油液经三角槽流出，使活塞受到 制动、缓冲作用，随着活塞的移动，节流面积逐渐减小， 使活塞在缓冲过程中运行均匀、冲击小，制动时的位置 精度高。
浅谈液压油缸缓冲装置的设计探讨
浅谈液压油缸缓冲装置的设计探讨液压油缸缓冲装置是一种常见的机械控制装置，广泛应用于机械制造领域。
它在很多机械中都起到了缓冲、防震、降噪等方面的作用。
本文将从液压缸的缓冲原理、设计方法和实际应用三个方面探讨液压油缸缓冲装置的设计。
一、液压油缸的缓冲原理液压油缸的缓冲原理是通过在液压缸的末端安装缓冲器来实现。
液压油缸的活塞在行程末端时，会受到极大的冲击力，如果没有缓冲器，这种冲击力将会令液压油缸受到严重的撞击，从而影响其使用寿命和稳定性。
而缓冲器的作用就是通过吸收冲击力，将它们转化为热能和噪声，从而减少了液压油缸的振动和噪声，并使其更为平稳。
二、液压油缸缓冲装置的设计方法液压油缸缓冲装置的设计前期要进行充分的设计分析，以确保设计的安全性和稳定性。
下面简要介绍液压油缸缓冲装置的设计方法：1、确定液压油缸的工作环境和工作条件。
例如，液压油缸对工作环境是否有特殊要求、工作条件是否需要长时间工作等。
这些都是设计缓冲器时需要考虑的因素。
2、选择合适的缓冲器类型。
常见的缓冲器类型有弹性缓冲器、气垫缓冲器、油气复合缓冲器等。
不同类型的缓冲器具有不同的缓冲特性和使用寿命。
在选择缓冲器时，需要根据设计目的和工作条件综合考虑。
3、根据缓冲器的选型参数和安装要求日系缓冲器的实际尺寸和工作方式。
液压油缸缓冲器的尺寸通常需要根据液压油缸的尺寸和工作条件进行确定。
安装时需要确保缓冲器和液压油缸的接口匹配，并考虑到使用寿命和维护的方便性。
4、配置合适的控制系统。
液压油缸缓冲装置通常需要配合控制系统进行工作。
控制系统的设计需要考虑到缓冲器的工作特性和液压油缸的工作条件，以确保系统的协调性和稳定性。
三、液压油缸缓冲装置的实际应用液压油缸缓冲装置的实际应用非常广泛。
例如，它们经常用于工厂生产中的机器、机床和自动化生产线中，以及重型机械和建筑机械中。
在这些领域中，液压油缸缓冲装置能够提高设备的稳定性和安全性，同时也能够降低噪声和振动。
在实际应用中，液压油缸缓冲装置的设计也需要考虑到操作人员的安全性。
浅谈液压油缸缓冲装置的设计探讨
浅谈液压油缸缓冲装置的设计探讨液压油缸缓冲装置是一种能够有效保护液压系统安全运行的重要装置。
它是通过利用油液的压力和流量对液压油缸的运动进行调节和控制，从而实现缓冲效果。
在液压系统中，油缸缓冲装置的设计是液压系统安全稳定运行的重要保证之一。
本篇文章将从设计建议入手，探讨液压油缸缓冲装置的设计。
首先考虑的是缓冲防止过程中产生的压力荷载过大的问题，在设计缓冲装置时不能单纯依靠弹性元件进行缓冲，应该在弹性元件上设置液压缓冲装置，将部分冲击能量转移成液力能量，从而减小冲击力大小，在一定的范围内达到更好的缓冲效果。
其次，液压油缸缓冲装置的设计应根据其作用方式进行选择。
主要分为气压缓冲、水射流缓冲、弹性元件缓冲和液压缓冲等几种，需要根据缓冲装置的使用场景和要求来选择合适的缓冲方式，从而达到更好的缓冲效果。
进一步，在设计液压油缸缓冲装置时，需要考虑到温度对缓冲效果的影响。
随着液压缸的使用时间的增加，液压缸的摩擦会导致局部加热，进而影响油气的特性，从而影响缓冲效果。
因此，设计时需要考虑缓冲系统的稳定性，采用适合的液压油和润滑油进行材料和工作液的选择。
最后，在设计液压油缸缓冲装置时，还需要考虑液压线路的设计。
主要是参考相关规范，根据设计要求对液压泵、液压阀门、管道等设备进行选型和布置。
此外，应该注意液压线路的密封性，确保不漏油、不漏气。
同时，还需要进行调试和维护，保证缓冲装置的稳定运行。
总之，液压油缸缓冲装置是液压系统中十分重要的组成部分。
在设计时需充分考虑缓冲防护，选用合适的缓冲方式、液压油料，同时需要注意设计液压线路、保证缓冲装置的稳定运行。
这些设计建议可以为液压油缸缓冲装置的设计提供一定的参考。
液压油缸的主要组成部分
液压缸基本上由缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置与排气装置组成。
1、缸筒是活塞运动的空间，也是燃料和氧气在里充分混合燃烧产生能量的场所，燃料燃烧产生的能量推动活塞并将这个力传导到轮子上使轮子转动驱动车辆。
2、缸盖安装在缸体的上面，从上部密封气缸并构成燃烧室。
它经常与高温高压燃气相接触，因此承受很大的热负荷和机械负荷。
3、活塞是汽车发动机汽缸体中作往复运动的机件。
活塞的基本结构可分为顶部、头部和裙部。
活塞顶部是组成燃烧室的主要部分，其形状与所选用的燃烧室形式有关。
4、活塞杆加工质量的好坏直接影响整个产品的寿命和可靠性。
5、密封装置是用于防止流体或固体微粒从相邻结合面间泄漏或防止外界杂质如灰尘与水分等侵入机器设备内部的部件或部件的组合。
6、液压缓冲器依靠液压阻尼对作用在其上的物体进行缓冲减速至停止，起到一定程度的保护作用。
其作用是在工作过程中防止硬性碰撞导致机构损坏的安全缓冲装置。
7、排气装置指装于涡轮排气缸后，用以将废气排出并具有降温、消音等作用的装置。
扩展资料：数字液压缸使用特点：1、可以实现单缸多段调速、多点定位、两缸或两缸以上进行差补运动，完成曲线轨迹运动。
2、动力大，用步进电机作为信号输出，使液压缸活塞杆完全按照步进电机的运动而运动，即不失步，又有几百、几千吨的推力。
因此利用小功率的控制系统，就可使大型机械数控化，节省了方向阀、调速阀、分流阀等液压件。
降低了成本。
简化了系统，缩小了体积，降低事故率。
3、控制系统简单。
一台微机或可编程逻辑控制器（PLC）就可以完成单或多缸的多点、多速控制，也可完成多缸的同步、插补运动。
操作简单、实用性好。
4、液压系统高度简化，只需油泵、溢流阀（或数字压力阀）组成的液压源就可接管使用，无需任何方向阀、流量阀、调速阀、单向阀、同步阀等繁杂液压元件。
也省略了这些阀件的安装集成块，也无需行程开关、继电器等电气元件。
降低了使用成本和维修成本。
5、具备总线控制和连续控制功能。
液压油缸型号表示方法
液压油缸型号表示方法液压油缸是液压系统中常用的执行元件，用于产生直线运动。
不同型号的液压油缸在结构和性能上有所区别，下面将介绍几种常见的液压油缸型号及其特点。
一、单作用活塞液压油缸单作用活塞液压油缸是指只有一个液压腔的油缸。
该油缸在液压压力的作用下，可以产生推力或拉力，但只能在一方向上执行工作。
单作用活塞液压油缸通常用于需要单向推动或拉动的场合，如冲床、起重机等。
二、双作用活塞液压油缸双作用活塞液压油缸是指具有两个液压腔的油缸。
该油缸可以在两个方向上执行工作，既可以产生推力，也可以产生拉力。
双作用活塞液压油缸通常用于需要双向推动或拉动的场合，如挖掘机、铲车等。
三、多级活塞液压油缸多级活塞液压油缸是指具有多个活塞的油缸。
该油缸通过多个活塞的叠加，可以实现更大的推力或拉力。
多级活塞液压油缸通常用于需要较大力矩的场合，如大型机械设备、船舶等。
四、空气液压油缸空气液压油缸是指利用压缩空气作为动力源的液压油缸。
该油缸通过压缩空气的膨胀和收缩来产生推力或拉力。
空气液压油缸通常用于需要无火花、无电磁干扰的场合，如矿井、化工厂等。
五、伺服液压油缸伺服液压油缸是指通过反馈控制系统对液压油缸进行精确控制的油缸。
该油缸可以根据控制信号实现精确的位置控制和力控制。
伺服液压油缸通常用于需要高精度位置控制的场合，如数控机床、机器人等。
六、阻尼液压油缸阻尼液压油缸是指通过增加阻尼器来减缓油缸运动速度的油缸。
该油缸可以根据需要调节阻尼器的阻尼力，从而实现对运动速度的控制。
阻尼液压油缸通常用于需要缓冲、减震的场合，如汽车悬挂系统、工程机械等。
以上是几种常见的液压油缸型号及其特点。
不同型号的液压油缸适用于不同的工作场合，选择合适的液压油缸可以提高工作效率和质量。
在使用液压油缸时，还需要注意安装和维护，以确保其正常运行和延长使用寿命。
液压缓冲器拉压试验机的试验项目
液压缓冲器拉压试验机的试验项目液压缓冲器是一种能够消除机器或装置在运动中受到的冲击、震动的装置。
为了保证其性能达到设计要求，在生产过程中必须进行多种测试，其中拉压试验是最常见的一种。
液压缓冲器拉压试验机是用于进行该测试的专用设备，本文将介绍该设备的试验项目。
1. 空载拉伸试验空载拉伸试验是液压缓冲器拉压试验的基础试验，也是对其结构强度的检查。
具体操作流程如下：1.将液压缓冲器的螺纹端接在拉力计的夹持口上，让其水平悬挂。
2.打开油缸活塞区的闸门，保证缸内液压油的平面高度。
3.按照规定的拉伸速度对缸体进行拉伸，直至达到规定的拉伸力。
4.在达到规定的拉伸力后，继续施力3-5秒，以检验液压缓冲器的临界伸长强度。
5.记录拉伸力及相应变化情况，进行数据分析。
2. 带载拉伸试验带载拉伸试验是模拟实际使用状态下液压缓冲器的试验，主要用于检验其使用寿命。
具体操作流程如下：1.将液压缓冲器的螺纹端接在拉力计的夹持口上，让其水平悬挂。
2.将缸体固定在测试夹具上，使得液压缓冲器在垂直于拉伸方向的平面上，保证拉伸方向与缸体中心线重合。
3.连接液压源，通电启动液压站，使油缸工作，推动相关的负载挡板施加与实际使用条件下相似的冲击负荷。
4.按照规定的拉伸速度对缸体进行拉伸，直至达到规定的拉伸力。
5.在达到规定的拉伸力后，继续施力3-5秒，以检验液压缓冲器的临界伸长强度。
6.记录拉伸力及相应变化情况，分析其使用寿命。
3. 阻尼特性试验阻尼特性试验是对液压缓冲器实际工作过程中的滞回曲线、衰减曲线进行测试，以检查其阻尼特性。
具体操作流程如下：1.将液压缓冲器的螺纹端接在试验机上，使其纵向安装。
2.将流量控制阀与节流阀调整至规定的流量与压力，同时将电流表、压力表、位移计等检测设备连接至试验机。
3.开启电源，启动试验机进行测试。
4.测定液压缓冲器的滞回曲线、衰减曲线，分析其阻尼特性。
4. 高低温试验高低温试验是用于检测液压缓冲器在温度变化下的性能变化。
对于液压油缸的基本认识
对于液压油缸的基本认识液压油缸是将液压能转变为机械能的、做直线往复运动(摆动缸做摆动运动)的液压执行元件。
它结构简单、工作可靠。
用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到广泛应用。
1、液压缸的工作原理液压缸一般有两个油腔，每个油腔中都通有液压油，液压缸工作依靠帕斯卡原理（静压传递原理：在密闭容器内，施加于静止液体上的压力将以等值同时传递到液体各点）。
当液压缸两腔通有不同压力的液压油时，其活塞两个受压面承受的液体压力总和（矢量和）输出一个力，这个力克服负载力使液压缸活塞杆伸出或缩回。
图一液压缸工作原理以图一为例，当液压缸左腔通高压油时，活塞左侧受压力，油腔油液通油箱，活塞右侧不受压力，则此时活塞左侧所受压力与负载相等（油压由液体压缩提供，即负载力提供压力）。
用公式表达如下式中p————液压缸左腔油压；1A————液压缸活塞左侧受压面积；1p————液压缸油腔油压；2A————液压缸活塞右侧受压面积；1F————负载力2、液压缸的常见结构液压缸通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要部分组成；为防止油液向液压缸外泄漏或由高压腔向低压腔泄漏，在缸筒与端盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封装置，在前端盖外侧，还装有防尘装置；为防止活塞快速退回到行程终端时撞击缸盖，液压缸端部还设置缓冲装置；有时还需设置排气装置。
图二液压缸结构图上图给出了双作用单活塞杆液压缸的结构图，该液压缸主要由缸底1、缸筒6、缸盖10、活塞4、活塞杆7和导向套8等组成；缸筒一端与缸底焊接，另一端与缸盖采用螺纹连接。
活塞与活塞杆采用卡键连接，为了保证液压缸的可靠密封，在相应位置设置了密封圈3、5、9、11和防尘圈12。
3、液压缸的分类液压缸分为单作用液压缸、双作用液压缸、组合液压缸和摆动液压缸。
单作用缸又分为柱塞式液压缸、单活塞杆液压缸、双活塞杆液压缸和伸缩液压缸。
可调式液压缓冲器介绍
可调式液压缓冲器介绍、,。
工业缓冲、器可以把大质量物体在高速移动下落回转时的能量逐渐吸收从而消除冲击振动噪、、、声等有害因素实现对机构的保护进而大幅度提高生产率缓冲器特别适用于自动机床、、,,。
、加工及装配线装卸作业线大口径化工阀门启闭等图、、。
缓冲器“一一一出迄扒片劳七成、马达往复工作台闸板图大口径管道启闭缓冲图缓冲器在工作台往复移动中的应用鬓严篡八图节流,簧式可调液压式缓冲行程三种缓冲器的恤典型性能曲线形成抖动和定位不准,。
只有可调液压式可使。
阻力均匀缓冲效果好一二型缓冲器就是属于液压,可调式图提升重物缓冲、。
它由安阳液压件厂和安阳液压技术。
研究所联合研制已批量应用于安阳彩色显口缓冲器大致可分成弹簧式固定节流式和可调液压式三种。
像管玻壳工程鉴定,。
并于年通过省级技术。
图,是这三种缓冲器,图就是这种产品的结构简图中活塞杆,的典型性能曲线由图可见固定节流口式在缓冲行程初始阶段缓冲阻力太大而另一端则阻力不足,。
在图受到运动物体的压和外缸筒内。
迫使缸筒,内的油液通过缸筒,对于弹簧式则相反,。
这两种缓。
上的节流孔流入壳筒从而在缸筒,冲都是不完全的振动消除不彻底特别弹簧式它把重物的动能转化为弹簧的势能如果,形成压力反作用到物体上形成缓冲作用缸筒上的节流口设计成图形式为沿摩擦力小于弹簧的压力还会发生反弹现象,,轴线分布的七个不等距孔,并沿圆周开有断液压与气动阅,‘笼,刃曰‘江刀侧暇落盆」】】,昭菠二,,菠,‘笼翔,工吧,翻才产,洲,月‘衣血,币卜‘之二自之育甲恰唠气群二图‘龙牛,龙缸筒上节流口形状。
比阻活塞直径图后盖一一。
型缓冲器结构简图一一缓冲器基本参数如下表夕砚吸收砚能量翻、】】】少最大复位相当最大能环境重量℃时间荷重容量温度范围缸筒外缸筒壳简活塞环调活塞〔节手轮活塞从动件活塞杆,前盖海绵橡胶面呈三角形的月牙槽而外缸筒上开有相应的小孔,。
这样外缸筒在旋转时其上的小孔,,,可调式液压缓冲器是系列产品其油缸,便与内缸筒上的月牙槽形成不同角度的重叠而构成不同的通流面积形成不同的阻尼。
液压油缸设计手册
液压油缸设计手册摘要：1.液压油缸的概述2.液压油缸的设计原理3.液压油缸的主要部件4.液压油缸的设计步骤5.液压油缸的安装与维护6.液压油缸在我国的应用与发展正文：液压油缸是一种将液压能转换为机械能的机械装置，广泛应用于工程机械、汽车、飞机等行业。
本文将详细介绍液压油缸的设计原理、主要部件、设计步骤以及安装与维护。
一、液压油缸的概述液压油缸是将液压能转换为机械能的执行元件，主要由缸体、活塞、密封件、导向套等部件组成。
根据结构形式，液压油缸可分为单杆式和双杆式两种。
二、液压油缸的设计原理液压油缸的工作原理是利用液体在封闭的管道内传递压力，通过活塞上的密封件产生压力差，从而推动活塞产生位移。
液压油缸的设计需要考虑负载、速度、行程、安装空间等因素。
三、液压油缸的主要部件1.缸体：液压油缸的主体部分，承受油压和机械负荷。
2.活塞：在液压油作用下产生位移的部件。
3.密封件：防止液压油泄漏的部件，包括活塞环、缸筒环等。
4.导向套：引导活塞运动，防止活塞与缸体发生摩擦的部件。
5.缓冲装置：吸收液压冲击，保护液压油缸和设备的部件。
四、液压油缸的设计步骤1.确定液压油缸的工作压力、行程、安装方式等参数。
2.选择合适的缸体材料和尺寸。
3.设计活塞及密封件，确定其材料和尺寸。
4.设计导向套，确定其材料和尺寸。
5.设计缓冲装置，确定其类型和参数。
6.根据安装和使用条件，进行强度计算和校核。
7.绘制液压油缸的总装图、零件图和材料清单。
五、液压油缸的安装与维护1.安装前，应对液压油缸进行清洗和检查，确保无损坏和杂质。
2.安装时，应保证各部件的安装位置准确，避免安装误差。
3.使用过程中，应定期检查液压油缸的运行状况，及时更换损坏的密封件和缓冲装置。
4.维护时，应根据使用条件和厂家要求，进行定期保养。
六、液压油缸在我国的应用与发展液压油缸在我国工程机械、汽车、飞机等行业得到了广泛应用，推动了我国相关产业的发展。
随着科技的进步，液压油缸将朝着轻量化、高效率、低噪音、长寿命等方向发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
缓冲液压缸
开放分类：机械制造、机械、机械设计、机械原理、液压
目录
• 基本概念
• 缓冲装置
• 理想缓冲定位
• 拉杆缓冲液压缸
• 柱塞式缓冲液压油缸
• 活塞式单作用缓冲液压缸
• 二级缓冲液压缸
• 外置式缓冲液压缸
基本概念
[编辑本段] 缓冲液压缸是具有缓冲功能的液压缸。
缓冲装置
[编辑本段] 公开的是一种置于挖掘机的液压缸中的液压缸缓冲装置，该液压缸缓冲装置阻止活塞与端凸缘碰撞并吸收碰撞产生的冲击。
由于设置该缓冲装置，即使在外力施加在液压缸上，不会发生压力高于液压缸的设计强度的情况。
在设在液压缸中的液压缸缓冲装置中，该液压缸包括构成液压油的收集室的管子，进行直线运动的杆，固定在杆上、并分隔了管子的收集室的活塞，和端凸缘，该液压缸缓冲装置包括装在杆上与活塞接近的缓冲套，如果在杆的直线运动中活塞接近杆侧端凸缘，在杆侧室中产生预定的缓冲压力，还包括设在缓冲套上的弹性体，阻止活塞与杆侧端凸缘碰撞并通过其弹性吸收冲击。
理想缓冲定位
[编辑本段] 用理想曲线实现液压缸的缓冲定位问题。
理论分析、仿真及实验证明：理想曲线是实现液压缸缓冲定位的最佳曲线，用理想曲线实现液压缸的缓冲定位，在伺服控制的条件下定位精度可达±0.02mm，定位时压力冲击小，缓冲定位的行程和初速度可根据需要任意设定，解决了定位精度和工作速度之间的矛盾，既提高了定位质量又提高了工作效率。
理想曲线控制的对象是液压系统。
要实现缓冲定位有两种手段，一种是比例控制系统，另一种是伺服控制系统。
伺服控制的效果要好于比例控制。
在控制衍也有两种方式：PID 控制器和自组织模糊控制器。
用高次曲线作为输入信号，用PID控制器作为控制算法，对伺服系统进行实验，得到上升时间0.2秒，超调量7﹪以内，定位精度±0.02MM。
拉杆缓冲液压缸
[编辑本段] YGC系列和YGD系列拉杆液压缸，YGC系列为差动缸，YGD系列为等速缸，具有重量轻，结构简单，工作可靠，安装方便，易于维修，安装形式多样等特点，符合ISO6020/2(1991)和DIN24554标准，
最高工作压力有7MPa、14MPa、21MPa三种，全部密封件采用进口派克和MERKER密封件，两端缓冲采用浮动衬套和浮动缓冲套以保证环形流动缝隙的同心度，缓冲性能良好，可以降低内外冲击和噪声，延长液压缸的寿命。
YGC和YGD系列液压缸的两端极限位置上可以设置抗高压型电感式接近开关，装置紧凑，安装调整方便，省去运动机构上设计和安装极限开关的繁琐环节，为设计和安装调整提供极大的方便。
在YGC系列液压缸（杆径≧36）上可以配置内置式位移传感器，根据工矿需要准确停位，在电控和液控系统的协调配合下，实现高速准确的工业自动控制。
位移传感器是利用磁致伸缩的原理进行工作，当运动的磁铁磁场和传感器内波导管电流脉冲所产生的磁场相交时便产生一个接一个连续不断的应变脉冲，从而感测出活塞的运动位置（或运动速度）。
由于传感器元件都是非接触的，尽管感测过程连续不断，也不会对传感器造成任何磨损，可承受高温高压和高冲击的工作环境。
该类油缸主要应用于机床、木工机械、橡胶机械、钢铁设备、注塑机、压铸机、海上或船上安装。
性能参数
1.工作压力－7MPa、16MPa、21MPa
2.缸内径规格－25mm至200mm
3.活塞杆直径－12mm至140mm
4.工作温度范围－－20℃至100℃
5.最高运行速度－0.5m/s
技术参数
型号说明
YGC－D/dE×200－TB4111－Y※
C－种类：C=差动缸；D=等速缸
D/d－缸径/杆径
E－压力等级：C=7MPa;E=16MPa;D=21MPa
200－行程mm
TB－安装方式：TB=拉杆伸出缸头端；TC=拉杆伸出缸盖端；TD=拉杆伸出两端；
JJ=缸头矩形法兰；HH=缸盖矩形法兰；C=侧面凸耳；B=缸盖固定耳环；BB=缸盖固定双耳环；
SBd=缸盖固定耳环带球面轴承；D=缸头耳轴；DB=缸盖耳轴；DD=中间固定耳轴
4－活塞杆端方式：3=非标准活塞杆端；4=活塞杆端外螺纹；9=活塞杆端内螺纹
1－油口连接方式：1=英制内螺纹；2=公制内螺纹
1－油口位置（参见右图）
1－缓冲位置：1=两端缓冲；2=无杆腔缓冲；3=有杆腔缓冲；4=两端无缓冲
Y－活塞杆延长长度以mm为单位用文字书写不填为无此选项
※－进一步说明
油口位置
从活塞杆端看
安装方式TB,TC,TDJJ,HHCB,BB,SBdD,DB,DD
安装方式选择说明
1.拉杆伸出安装(TB,TC,TD)的缸适用于传递直线力的应用场合，并在空间有限时特别有用。
对于压缩用途，缸盖端拉杆安装最合适；活塞杆受拉伸的场合，应指定缸头端安装方式。
拉杆伸出两端的缸可以从
任何一端固定于机器构件，而缸的自由端可以支承一个托架或开关。
2.法兰安装(JJ,HH)的缸也适用于传递直线力的应用场合。
对于压缩型用途，缸盖安装方式最合适；主要负载使活塞杆受拉伸的场合，应指定缸头安装。
3.脚架安装(C)的缸不吸收在其中心线上的力。
结果，缸所施加的力产生一个倾翻力矩，试图使缸绕着它的安装螺栓翻转。
因而，重要的是应把缸牢固地固定于安装面并应有效地引导负载，以免侧向载荷施加于活塞杆密封装置和活塞导向环。
4.铰支安装(B,BB,SBd)吸收在其中心线上的力的带铰支安装的缸应该用于机器构件将沿曲线运动的场合。
如果活塞杆进行的曲线路径在单一平面之内，则可使用方式BB和B带固定双耳环的缸；对于其中活塞杆将沿实际运动平面的每侧的路径行进的用途，推荐球面轴承安装SBd。
5.耳轴安装(D,DB,DD)的缸被设计成吸收在其中心线上的力。
它们适用于拉伸（拉力）或压缩（推力）用途，并可用于机器构件将沿单一平面内的曲线路径运动的场合。
耳轴销仅针对剪切荷设计并应承受最小的弯曲应力。
活塞杆端方式说明
1.方式9（内螺纹）活塞杆端不得用于160mm或200mm内栓的缸。
2.非标准活塞杆端命名为方式3。
一个尺寸简图或说明应附于订货单。
请指定尺寸KK或KF，A，活塞杆伸出量（WF-VF）和螺纹形式。
活塞杆端形式
方式4（外螺纹）方式9（内螺纹）
柱塞式缓冲液压油缸
[编辑本段] 现有叉车三级门架的侧升降油缸内没有缓冲装置，因此油缸下降到底时，柱塞与油缸缸底、二级活动门架与一级固定门架会产生强烈的撞击，而引起叉车震颤；另外，由于液压油的压力脉冲，在油缸举升时，侧升降油缸与主举升油缸易产生瞬时联动。
本实用新型的目的是提供一种柱塞缓冲液压油缸，它在用于叉车三级门架侧升降油缸时，当柱塞到达缸底规定的距离范围内和在柱塞上升起动时，具有缓冲减震、降低压力脉冲作用，且不影响叉车门架系统的工作性能。
实用新型的优点在于油缸具有缓冲减震、降低油缸起动压力脉冲的良好效果，其结构紧凑、安全可靠、维修方便。
活塞式单作用缓冲液压缸
[编辑本段] 一种活塞式单作用缓冲液压缸，由底部带有进油口的缸筒、封闭缸筒上端口的带有密封圈的导向套、安装在缸筒内的带有密封圈和连通两腔的数个补油孔的活塞、以及与活塞连接的沿导向套滑动的活塞杆组成，其特征是：所述在缸筒内的活塞杆上开有数个通向活塞另一端无杆腔的缓冲油孔；所述活塞的补油孔上均设置有阻止有杆腔压力油流向无杆腔的单向阀，活塞的柱面上还开有连通补油孔的节流孔。
活塞式单作用缓冲液压缸，特点是在接近行程端点的活塞杆上设置有几个直径不同的径向缓冲油孔，在活塞杆底部开有中心孔使各缓冲油孔与无杆腔连通，在活塞的补油孔上安装阻止油液流向无杆腔的的单向阀，从而使有杆腔变为缓冲腔，有效地降低了缓冲峰值压力，减缓了对导向套密封件的冲击，提高了液压缸的可靠性；另外还有结构紧凑，容易加工，成本低的优点。
二级缓冲液压缸
[编辑本段]
二级缓冲液压缸，它由缸体、固定在缸体上部的缸盖和安装在缸体内的活塞组成，其特征在于在缸体的下部排油口处水平安装有滑阀，其阀芯的一端装有将阀芯压向排油口密封环的压簧，在阀芯上设有径向的小排油口，阀芯内设有起着单向阀作用、可以对小排油口密封的钢球5，在钢球的侧面设有利用其推力使钢球密封滑阀小排油口的小压簧，一个端部伸出排油口的撞杆与阀芯滑动装配。
二级缓冲液压缸特征在于在缸体的下部排油口处水平安装有滑阀，其阀芯的一端装有将阀芯压向排油口密封环的压簧，在阀芯上设有径向的小排油口，阀芯内设有起着单向阀作用、可以对小排油口密封的钢球5，在钢球的侧面设有利用其推力使钢球密封滑阀小排油口的小压簧，一个端部伸出排油口的撞杆与阀芯滑动装配。
本实用新型的优点是：在可靠地配合操动机构的工艺动作的基础上，省掉了合闸缓冲器，并能消除储能动作中操动机构锁止动作的巨大冲击，使弹簧操动机构运行可靠性更高，可以做到免维护。
外置式缓冲液压缸
[编辑本段] 一种外置式液压缸缓冲排气装置，它由阀体、单向阀、节流阀、排气阀和测压接头组成，单向阀、节流阀和排气阀装配于阀体的阀孔内，在阀体上有油口，且油口分别与液压缸的缓冲腔、油口腔相连。
外置式液压缸缓冲排气装置，作为一个独立的部件，可以直接安装在液压缸的缸头和缸底的外表面，实现液压缸的缓冲排气功能。
它与当前采用的直接在液压缸的缸头和缸底上加工阀孔的缓冲排气装置相比，能有效提高制造的生产效率，降低制造质量成本，并具备形成标准化产品的条件。
