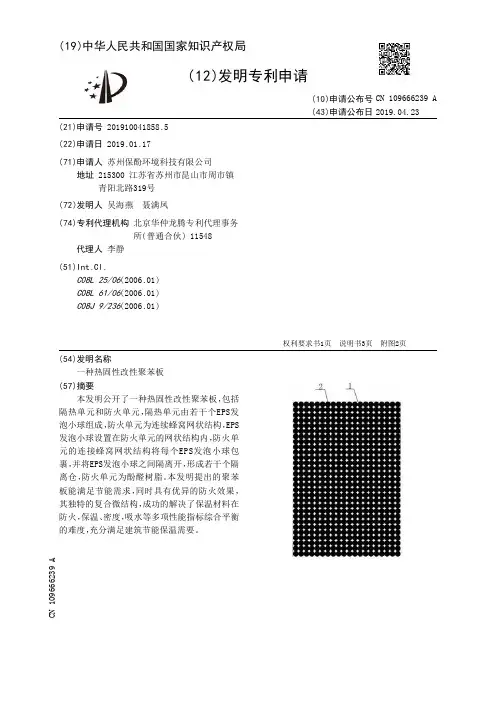

【CN109666239A】一种热固性改性聚苯板【专利】
2
CN 109666239 A
说 明 书
1/3 页
一种热固性改性聚苯板
技术领域 [0001] 本发明涉及建筑材料技术领域，具体涉及一种功能性建筑墙体，尤其涉及一种热 固性改性聚苯板。
背景技术 [0002] GB8624-97将建筑材料的燃烧性能分为以下几种等级A级：不燃性建筑材料：几乎 不发生燃烧的A级WW保温材料；B1级：难燃性建筑材料：难燃类材料有较好的阻燃作用，其在 空气中遇明火或在高温作 用下难起火 ，不易很快发生蔓延 ；B2级 ：可燃性建筑材料 ：可燃类 材料有一定的阻燃作用，在空气中遇明火或在高温作用下会立即起火燃烧，易导致火灾的 蔓延，如木柱、木屋架、木梁、木楼梯等；B3级：易燃性建筑材料：无任何阻燃效果，极易燃烧， 火灾危险性很大。 [0003] 为了提高墙体的性能，复合保温板应运而生，但目前复合板只起到自身的作用，没 有开有复合板1+1大于2的作用，另外其与墙体连接强度低，容易脱落。 [0004] 因此，针对上述问题，本发明提出了一种新的技术方案。
( 19 )中华人民 共和国国家知识产权局
( 12 )发明专利申请
(21)申请号 201910041858 .5
(22)申请日 2019 .01 .17
(71)申请人 苏州保酚环境科技有限公司 地址 215300 江苏省苏州市昆山市周市镇 青阳北路319号
(72)发明人 吴海燕 聂满凤
(74)专利代理机构 北京华仲龙腾专利代理事务 所(普通合伙) 11548
权利要求书1页 说明书3页 附图2页
CN 109666239 A
CN 109666239 A

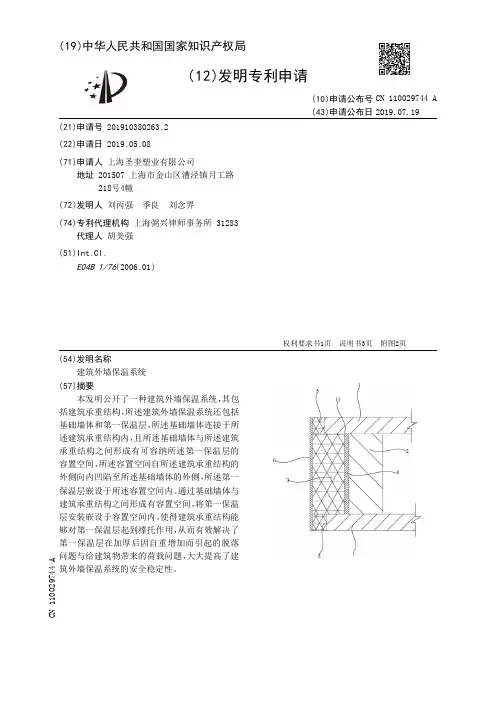

【CN110029744A】建筑外墙保温系统【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910380263.2(22)申请日 2019.05.08(71)申请人 上海圣奎塑业有限公司地址 201507 上海市金山区漕泾镇月工路218号4幢(72)发明人 刘丙强 季良 刘念界 (74)专利代理机构 上海弼兴律师事务所 31283代理人 胡美强(51)Int.Cl.E04B 1/76(2006.01)(54)发明名称建筑外墙保温系统(57)摘要本发明公开了一种建筑外墙保温系统，其包括建筑承重结构，所述建筑外墙保温系统还包括基础墙体和第一保温层，所述基础墙体连接于所述建筑承重结构内，且所述基础墙体与所述建筑承重结构之间形成有可容纳所述第一保温层的容置空间，所述容置空间自所述建筑承重结构的外侧向内凹陷至所述基础墙体的外侧，所述第一保温层嵌设于所述容置空间内。
通过基础墙体与建筑承重结构之间形成有容置空间，将第一保温层安装嵌设于容置空间内，使得建筑承重结构能够对第一保温层起到撑托作用，从而有效解决了第一保温层在加厚后因自重增加而引起的脱落问题与给建筑物带来的荷载问题，大大提高了建筑外墙保温系统的安全稳定性。
权利要求书1页 说明书3页 附图2页CN 110029744 A 2019.07.19C N 110029744A权 利 要 求 书1/1页CN 110029744 A1.一种建筑外墙保温系统，其包括建筑承重结构，其特征在于，所述建筑外墙保温系统还包括基础墙体和第一保温层，所述基础墙体连接于所述建筑承重结构内，且所述基础墙体与所述建筑承重结构之间形成有可容纳所述第一保温层的容置空间，所述容置空间自所述建筑承重结构的外侧向内凹陷至所述基础墙体的外侧，所述第一保温层嵌设于所述容置空间内。
2.如权利要求1所述的建筑外墙保温系统，其特征在于，所述第一保温层沿所述第一保温层的厚度方向嵌设于所述容置空间内，所述第一保温层中沿所述第一保温层的长度方向上的两侧面和沿所述第一保温层的宽度方向上的两侧面均部分抵靠于所述建筑承重结构内，且所述第一保温层的内侧连接于所述基础墙体。
改性聚合聚苯板AEPS外墙外保温施工方案设计
《改性聚合聚苯板AEPS外墙外保温系统》施工组织方案编制单位：四川正伟建筑节能材料有限公司编制人：宋利治审核人：唐洪涛时间：2016年7月18日目录一、工程概况....................................................... (3)二、外墙外保温施工工艺....................................................... . (3)三、质量标准....................................................... . (9)四、质量保证措施....................................................... . (10)五、成品保护措施....................................................... . (11)六、材料节约措施 ...................................................... . (11)七、安全及文明措施....................................................... (11)八、其他注意事项....................................................... (12)一、工程概况1.1.工程简介项目名称：成都市公办幼儿园标准化建设提升工程（第二批）都江堰市灌口街道办平义社区幼儿园保温体系：40mm厚改性聚合聚苯板外墙外保温体系监理单位：四川精正建设管理咨询有限公司建设单位：成都市兴教投资发展有限公司施工单位：（总包）：成都建筑工程集团总公司施工单位：（分包）四川正伟建筑节能材料有限公司本工程采用改性聚合聚苯板AEPS体系为保温隔热层。
浅谈聚苯板薄抹灰外墙外保温施工要点
浅谈聚苯板薄抹灰外墙外保温施工要点
贾海兵;赵洁
【期刊名称】《惠州学院学报》
【年(卷),期】2007(027)003
【摘要】外墙采用外保温有很多优点,居住舒适,节能和经济效益明显.住宅节能要求与舒适性的要求使得外墙外保温的需求日益兴盛, 其中聚苯板薄抹灰外墙外保温保温效果明显,增加投资不多,回收速度快,操作简单,易于掌握,近几年来在外墙外保温体系中发展最为迅猛.本人凭借多年的实践经验,就聚苯板薄抹灰外墙外保温施工谈几点建议.
【总页数】4页(P108-111)
【作者】贾海兵;赵洁
【作者单位】华北电网有限公司,北京,10000;惠州学院,建筑与土木工程系,广东,惠州,516015
【正文语种】中文
【中图分类】TU767
【相关文献】
1.浅谈聚苯板薄抹灰外墙外保温施工防渗漏细节控制 [J], 许广荣
2.聚苯板薄抹灰外墙外保温系统新旧标准比较 [J], 华治国
3.聚苯板薄抹灰外墙外保温系统新旧标准比较 [J], 华治国;
4.聚苯板薄抹灰外墙外保温系统工程改造案例分析 [J], 王沁芳;吴斌;周丹;程杰;刘
幼农;曹力强
5.膨胀聚苯板EPS薄抹灰外墙外保温系统施工技术 [J], 郑国丽
因版权原因，仅展示原文概要，查看原文内容请购买。
改性聚苯板外墙保温施工方案
改性聚苯板（真金板）外墙外保温系统施工方案施工单位：有限公目录第一章工程概况 (3)第二章施工方案编制依据 (3)第三章系统及组成材料性能要求 (4)第四章施工条件及准备 (8)第五章工艺流程 (9)1 基层处理 (10)2 配制砂浆 (11)3 预粘板端翻包网格布 (11)4 粘贴真金板 (11)5 安装固定件 (13)6 打底 (14)7 抹第一遍面层聚合物抗裂砂浆 (14)8 埋贴网格布 (15)9 抹面层聚合物抗裂砂浆 (16)10细部及特殊部位做法 (16)第六章外墙外保温系统质量验收 (19)第七章安全措施 (20)第八章文明施工及成品保护 (21)第九章成本降低措施 (21)2.1 本项目图纸设计说明文件2.2 《民用建筑热工设计规范》第二章施工方案编制依据GB50176-93GB50189-2005第一章工程概况工程名称：六舒三连接线滨湖安置点工程建设单位：肥西县三河镇人民政府设计单位：深圳市物业国际建筑设计有限公司勘察单位：安徽省金田建筑设计咨询有限责任公司监理单位：安徽科创工程项目管理有限公司施工单位：安徽华晟建设集团有限公司工程地点：安徽省合肥市肥西县三河镇结构形式：框架结构+ 异形柱结构基础形式：独立基础+筏板基础楼号：1#-17#楼、21#楼、36#楼、37#楼、38#楼建筑层数：六层（半地下室一层）其中21#楼为办公地下一层地上三层，36#楼为商业地上三层，37#楼为商业地上三层地下一层，38#楼为幼儿园地上二层建筑面积：1#、3#楼均为3097.08 ㎡，2#、4#楼均为3948.66 ㎡，5#、7#、9#、11#、13#、16#楼均为3127.47 ㎡，6#楼4450.41 ㎡，8#楼3951.79 ㎡，10#楼1319.03 ㎡，12#楼3951.12 ㎡，14#楼3127.47 ㎡，15#楼3154.94 ㎡，17#楼4697.24 ㎡，21#楼2736 ㎡，36#楼1583.68 ㎡,37#楼3525.86 ㎡，38#楼1620 ㎡。
外墙保温技术方案(热固性改性聚苯板)
大柴旦武警中队营房建设工程节能施工方案青海四建建筑工程有限责任公司1．编制标准及依据(1)本工程外墙外保温设计说明及设计变更文件、施工图(2) 《热固性改性聚苯板》 Q320412WPJ001-2013(3) 《建筑节能工程施工质量验收规范》GB50411—2007(4) 《建筑装饰装修工程质量验收规范》GB50201—2001(5) 《外墙外保温工程技术规程》JGJ144-2004(6) 《外墙外保温建筑构造图集》10J121(7) 国家、地方、行业现行法律、法规2．编制目的本施工方案是对该外墙外保温工程在施工组织、施工管理、劳动力组织、材料设备供应、施工工艺、进度计划、质量安全措施等工作详细而周全的设计，使该工程施工的全过程中，各环节始终处于受控状态，质量达到优良标准，使业主称心满意，工程管理合理而有效。
1 工程简况1.1工程名称：大柴旦行委武警中队营房建设工程1.2建筑结构：框架结构1.3施工范围：外墙1.4保温类型：热固性改性聚苯板外墙外保温系统1.5外墙饰面：干挂石材2 材料组成2．1 热固性改性聚苯板生产厂家：青海新顺达新型保温材料科技有限公司规格为1200×600×50mm容重30-35Kg；燃烧性能A级。
2．2专用外墙外保温系统胶粘剂、外墙外保温系统抹面胶浆出厂时已配制好，现场施工时加水用手持式电动搅拌机或专用滚筒搅拌机搅拌，重量比为水:抹面砂浆=1: 5，可操作时间不小于2h。
2．3锚固件采用自攻螺丝配合工程塑料膨胀钉固定膨胀大金板，要求单个固定件的抗拉承载力标准值≥0.8KN，塑料锚固钉规格为8×80mm。
2．4耐碱玻纤网格布用于增强保护层抗裂及整体性，耐碱玻纤网格布孔径6×6，宽度1M，160g/㎡。
构造示意图。
（１）胶粘剂：外墙外保温系统胶粘剂是由无机胶凝材料，高分子聚合物和填料等材料组成。
专用于热固性改性聚苯板粘结到基层墙体上，具有极强的粘结性能。
聚苯板外墙外保温的应用做法-推荐下载
其工艺原理为；膨胀聚苯乙烯泡沫板外墙外保温，是通过聚合物粘结砂 浆及锚固件将保温板与墙体连接，通过抹面砂浆及耐碱玻纤网布分散、消解、 传递变形应力，从而很好的防止裂缝、空鼓、起泡、剥离等质量问题，使得 保温系统具有良好的保温隔热效果。
膨胀聚苯乙烯泡沫板外墙外保温，适用于新建的工业民用建筑和旧楼改 造，民用高层住宅钢筋混凝土结构，高层框架结构和多层民用住宅，均可使 用膨胀聚苯乙烯泡沫板外墙保温做法。 二、施工图设计概况
聚苯板外墙外保温
聚苯板外墙外保温的应用做法
刘桂栋 河北建设集团有限公司
【内容摘要】主要论述为工法特点、工艺原理，材料性能指标，工艺流程， 主要施工方法，质量控制措施，检查验收，安全文明施工要求。
一、 工法特点、工艺原理 二、 施工图设计概况 三、 施工执行标准 四、 材料性能指标 五、 施工准备 六、 施工工艺流程 七、 主要施工方法 八、 质量控制措施 九、 成品保护措施 十、 检查与验收 十一、 安全防火文明施工措施
目
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电通，力1根保过据护管生高线产中0不工资仅艺料可高试以中卷解资配决料置吊试技顶卷术层要是配求指置，机不对组规电在范气进高设行中备继资进电料行保试空护卷载高问与中题带资2负料2，荷试而下卷且高总可中体保资配障料置各试时类卷，管调需路控要习试在题验最到；大位对限。设度在备内管进来路行确敷调保设整机过使组程其高1在中正资，常料要工试加况卷强下安看与全22过，22度并22工且22作尽22下可护都能1关可地于以缩管正小路常故高工障中作高资；中料对资试于料卷继试连电卷接保破管护坏口进范处行围理整，高核或中对者资定对料值某试，些卷审异弯核常扁与高度校中固对资定图料盒纸试位，卷置编工.写况保复进护杂行层设自防备动腐与处跨装理接置，地高尤线中其弯资要曲料避半试免径卷错标调误高试高等方中，案资要，料求编试技5写、卷术重电保交要气护底设设装。备备置管4高调、动线中试电作敷资高气，设料中课并技3试资件且、术卷料中拒管试试调绝路包验卷试动敷含方技作设线案术，技槽以来术、及避管系免架统不等启必多动要项方高方案中式；资，对料为整试解套卷决启突高动然中过停语程机文中。电高因气中此课资，件料电中试力管卷高壁电中薄气资、设料接备试口进卷不行保严调护等试装问工置题作调，并试合且技理进术利行，用过要管关求线运电敷行力设高保技中护术资装。料置线试做缆卷到敷技准设术确原指灵则导活：。。在对对分于于线调差盒试动处过保，程护当中装不高置同中高电资中压料资回试料路卷试交技卷叉术调时问试，题技应，术采作是用为指金调发属试电隔人机板员一进，变行需压隔要器开在组处事在理前发；掌生同握内一图部线纸故槽资障内料时，、，强设需电备要回制进路造行须厂外同家部时出电切具源断高高习中中题资资电料料源试试，卷卷线试切缆验除敷报从设告而完与采毕相用，关高要技中进术资行资料检料试查，卷和并主检且要测了保处解护理现装。场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
聚苯板薄抹灰外墙外保温系统工程及实例应用研究
聚苯板薄抹灰外墙外保温系统工程及实例应用研究
王希军
【期刊名称】《住宅产业》
【年(卷),期】2010(000)001
【摘要】本文详细阐述了外墙聚苯板外保温技术的功能优势，并进行技术性能与湿度比较，通过潍坊学院教职工住宅楼聚苯板薄抹灰外墙外保温系统工程实例取得效果和产生的问题，对目前工程实践中应用比较广泛的聚苯板保温材料，提出了选择外墙聚苯板外保温材料的一般规则，分析了产生问题的原因，具体总结了外保温材料选用和施工质量控制措施，对聚苯板薄抹灰外墙外保温系统发展方向进行了研究。
【总页数】3页(P68-70)
【作者】王希军
【作者单位】山东省潍坊学院基建处
【正文语种】中文
【中图分类】TU111.41
【相关文献】
1.膨胀型聚苯板薄抹灰外墙外保温系统的应用研究 [J], 周广德
2.天津市挤塑聚苯板薄抹灰外墙外保温系统应用研究 [J], 李婧;赵海波
3.膨胀聚苯板(EPS)薄抹灰外墙外保温系统工程应用案例分析 [J], 聂文国
4.聚苯板薄抹灰外墙外保温系统工程改造案例分析 [J], 王沁芳;吴斌;周丹;程杰;刘
幼农;曹力强
5.膨胀聚苯板薄抹灰外墙外保温系统工程技术培训班 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
2019热固型改性EPS板薄抹灰外墙外保温系统.doc
2019热固型改性EPS板薄抹灰外墙外保温系统概述在建造建筑物时，外墙保温是很重要的。
保温系统可减轻热流损耗，提高建筑物的整体能效。
随着技术的发展，保温材料也在不断改进。
热固型改性EPS板作为一种新型保温材料，正因其卓越的性能得到广泛的应用。
具体而言，2019热固型改性EPS板薄抹灰外墙外保温系统结构简单，易于施工，成本较低，效果显著。
本文旨在介绍该系统的构成、特性和应用。
系统结构该外墙外保温系统由以下部分组成:•基层•热固型改性EPS板•粘结剂或扣件•硅酸盐砂浆其中基层数量取决于墙体的质量、性能和基层处理方法，因此需要根据实际情况进行施工。
热固型改性EPS板可以根据需要选择适当厚度和密度。
粘结剂或扣件可根据施工方便选择。
硅酸盐砂浆具有良好的抗裂性和耐水性，在选择时应注意配比。
系统特性1. 高效保温与传统的外墙保温系统相比，该系统具有更佳的隔热性能。
热固型改性EPS板的密度低，导热系数小，能够有效减少热传递，进而缓解壁体受到的温度变化。
与此同时，采用该保温系统还可以减少空调、供暖的能耗，节约资源。
2. 耐久性强热固型改性EPS板的使用寿命长，材料永久性能稳定。
过去普通EPS板易于吸水、老化、变形，但以技术提高和材料升级，现在的热固型改性EPS板其抗水性、耐候性、防火阻燃性显著提高，不会因外界自然因素或因使用、养护不佳而甲醛含量增加、变形等问题。
3. 施工方便该保温系统施工简单、速度快，不仅有机会供应专业的EPS板加工、生产和售后服务，还可以对材料进行加工切割。
热固型改性EPS板在施工过程中可以很方便地进行切割、刮平，适用于墙体平整度较差的情况。
此外，砂浆涂覆过程中不会出现空鼓、开裂等问题，能够确保施工质量。
系统应用该保温系统适用于各种建筑，特别是高层建筑、别墅等。
在建筑过程中应避免使用低质量材料，以确保长期使用效果。
在使用前，还应对基层进行处理和检查。
除此之外，施工前应该认真了解国家有关涉及该保温系统的标准和要求，以防止出现问题。
浅析外墙保温施工工艺(聚苯板)
浅析外墙保温施工工艺(聚苯板)
孙化普
【期刊名称】《科技信息》
【年(卷),期】2009(000)013
【摘要】本文对外墙保温施工工艺(聚苯板)进行了总结论速.
【总页数】1页(P287)
【作者】孙化普
【作者单位】高唐县建筑工程质量监督站,山东,高唐,252800
【正文语种】中文
【中图分类】TU7
【相关文献】
1.浅谈聚苯板外墙保温施工工艺 [J], 房国兴;任学培
2.浅析聚苯板薄抹灰外墙保温工程的裂缝产生原因 [J], 苗治涛;张亚红
3.膨胀聚苯板薄抹灰外墙外保温施工工艺浅析 [J], 朱鹏飞
4.膨胀聚苯板薄抹灰外墙保温系统施工工艺研究 [J], 郝先成;詹小玲;李廷芥
5.聚苯板外墙保温镶贴超薄石材饰面装饰施工工艺探讨 [J], 李秋收;王忠民
因版权原因，仅展示原文概要，查看原文内容请购买。
聚苯板保温隔热系统施工技术(粘贴式外墙外保温)
粘贴式外墙外保温隔热系统施工技术粘贴式外墙外保温隔热系统施工技术是建筑业十项新技术之绿色施工技术的一种。
粘贴式外墙外保温隔热系统施工技术，包括粘贴聚苯乙烯泡沫塑料板外保温系统和粘贴岩棉（矿棉）板外保温系统。
现分别介绍如下。
一、粘贴聚苯乙烯泡沫塑料板外保温系统（一）主要技术内容粘贴保温板外保温系统施工技术是指将燃烧性能符合要求的聚苯乙烯泡沫塑料板粘贴于外墙外表面，在保温板表面涂抹抹面胶浆并铺设增强网，然后做饰面层的施工技术（图1-1）。
聚苯板与基层墙体的连接有粘结和粘锚结合两种方式。
保温板为模塑聚苯板（EPS板）或挤塑聚苯板（XPS板）。
图1-1 粘贴保温板外保温系统示意图①混凝土墙，各种砌体墙②聚苯板胶粘剂③模塑或挤塑聚苯乙烯泡沫板④抹面砂浆⑤耐碱玻璃纤维网格布或镀锌钢丝网⑥机械锚固件⑦抹面砂浆⑧涂料、饰面砂浆或饰面砖等（二）粘贴聚苯乙烯泡沫塑料板外保温系统介绍FIRST B.M－II型外墙保温—装饰体系由专用胶粘剂、阻燃型加强型聚苯乙烯泡沫板、镀锌钢丝网、专用聚合物抹面砂浆组成，它利用聚苯板良好的阻热性能减少室内外热量的传递，镀锌钢丝网通过锚固件与主体相连，并由抗裂层充分覆盖，保证了面层的足够强度，可有效满足面层粘贴瓷砖的设计要求。
FIRST B.M体系具有如下特点：2.1保温效果显著，性能持久稳定。
FIRST B.M体系克服了内保温做法内外墙交界处、楼板与外墙交界处等部位难以避免的热桥，基本杜绝了热量传递通道，可以避免因材料温度变形的差异而引起的墙体裂缝，有效保证系统不渗水、不老化，实现保温性能的持久和稳定。
2.2安全可靠。
FIRST B.M体系采用粘钉结合的方式固定聚苯板，不仅能承受高层建筑上部的高风压，还使建筑物低层可选用重量小于0.35KN/m2的饰面材料如面砖等，充分满足业主的需求。
2.3适用性强。
FIRST B.M体系广泛适用于所有寒冷地区和过渡地区新建建筑及旧房改造工程，对钢筋混凝土、混凝土空心砌块、粘土多孔砖、粘土砖及各类板材外墙均可适用。
TPYD4-2014《TPS板外保温系统》
胶粘剂的性能指标应符合表 3 要求。
拉伸粘结强度，MPa （与水泥砂浆）
拉伸粘结强度，MPa （与 TPS 板）
可操作时间，h
表 3 胶粘剂的性能指标
项目 原强度 耐水 原强度 耐水
性能指标 ≥0.60 ≥0.40
M 型：≥0.15，且破坏界面在 TPS 板上； W 型、S 型：≥0.20，且破坏界面在 TPS 板上
I
Q/TPYD 4-2014
前言
本标准代替 Q/TPYD 4-2013。 本标准与 Q/TPYD 4-2013 相比主要变化如下： ——增加了表 1 中的面砖饰面层构造示意图； ——细分了表 2 中的涂料饰面和面砖饰面的性能指标； ——细分了表 3 中的胶粘剂的性能指标； ——对表 4 中 TPS 板的板面平整度偏差进行了修正，同时调整了注解中基准板的规格尺寸； ——对表 5 中 TPS 板性能指标中的型号相关性能指标作了相应的调整； ——对表 6 中抹面胶浆性能指标作了细分化调整； ——原标准中的“玻纤网布”名称调整为“耐碱玻纤网格布”，其试验方法采用标准相应做出调整。 本标准由亚士创能科技（上海）股份有限公司提出并起草。 本标准主要起草人：孙先海，徐志新，袁志良，徐贺。 本标准历次版本发布情况： ——Q/TPYD 4-2013； ——Q/TPYD 4-2012。
上
海
市
企
业
标准
Q/TPYD 4-2014
代替 Q/TPYD 4-2013
亚士创能热固型改性聚苯板 外墙外保温系统
2014—03—03 发布
2014—03—10 实施
亚士创能科技（上海）股份有限公司 发 布
目次
Q/TPYD 4-2014
前言 ................................................................................. II 1 范围 ............................................................................... 1 2 规范性引用文件 ..................................................................... 1 3 术语和定义 ......................................................................... 2 4 一般规定 ........................................................................... 3 5 要求 ............................................................................... 5 6 试验方法 ........................................................................... 7 7 检验规则 .......................................................................... 11 8 标志 .............................................................................. 12 9 包装、运输、贮存 .................................................................. 12
聚苯板(EPS)外墙外保温技术及应用
聚苯板（EPS）外墙外保温技术及应用【摘要】本文结合聚苯板外墙外保温在哈密石油基地的应用，介绍了建筑节能及外墙外保温目前在国内的发展现状，阐述了外墙保温的施工技术及工艺流程，对聚苯板外墙外保温社会、经济、效益及能效进行了分析。
【关键词】现状、技术工艺、经济能效新一代住宅建筑、公寓、办公楼的主要特征之一是建筑节能，建筑节能又与墙体改革密切相关，而建筑外墙的节能措施之一是采用复合墙体，用聚苯板作外墙外保温，可以取得较好的社会经济效益。
一、外墙外保温国内现状、发展趋势及吐哈油田现状我国建筑能耗占全国总能耗的40％以上，建筑能耗高出发达国家2～3倍。
我国新建筑中只有l0％～15％能达到国家制定的强制性节能标准，80％以上为高耗能建筑，这对社会造成沉重的能源负担和严重的环境污染，制约了国民经济的可持续发展。
因此，建筑节能在我国还是一项艰巨而又重要的工作，也是事关可持续发展的重大问题。
外墙外保温系统在北京地区的研究与应用比其它地区开展的早些，无论发展规模与技术水平都处于国内领先水平，现已在天津、河北、东北三省、新疆、山东、山西、内蒙古、甘肃、宁夏等多个冬寒和严寒地区省市的建筑上广泛应用，在南方一些省市如江苏、浙江、重庆、成都、合肥、郑州、武汉等城市也开始强制推广应用，甚至在北方寒冷地区，由于煤、电价格上调，一些郊区农村的私人住宅，为减少能源消费支出，也自费在自家的建筑外墙上做保温隔热层，全国性的建筑保温节能工程建设热潮已形成。
2007年外墙保温技术在吐哈油田哈密石油基地住宅工程中首次应用，其中最具代表性的就是九区二期住宅楼工程，通过2007年该技术的实际应用，目前外墙保温技术在吐哈油田已趋于成熟，九区三期、十区一期的住宅楼工程以及十八区的职工公寓沿用这一技术，随着国家在建筑节能政策上长期强制性推广，以后新建的民用建筑将采用外墙保温技术，据悉石油基地所有的住宅小区住宅楼都已列入油田公司下一步的外墙保温改造计划之中。
聚苯板保温隔热系统施工技术(粘贴式外墙外保温)
粘贴式外墙外保温隔热系统施工技术粘贴式外墙外保温隔热系统施工技术是建筑业十项新技术之绿色施工技术的一种。
粘贴式外墙外保温隔热系统施工技术，包括粘贴聚苯乙烯泡沫塑料板外保温系统和粘贴岩棉（矿棉）板外保温系统。
现分别介绍如下。
一、粘贴聚苯乙烯泡沫塑料板外保温系统（一）主要技术内容粘贴保温板外保温系统施工技术是指将燃烧性能符合要求的聚苯乙烯泡沫塑料板粘贴于外墙外表面，在保温板表面涂抹抹面胶浆并铺设增强网，然后做饰面层的施工技术（图1-1）。
聚苯板与基层墙体的连接有粘结和粘锚结合两种方式。
保温板为模塑聚苯板（EPS板）或挤塑聚苯板（XPS板）。
图1-1 粘贴保温板外保温系统示意图①混凝土墙，各种砌体墙②聚苯板胶粘剂③模塑或挤塑聚苯乙烯泡沫板④抹面砂浆⑤耐碱玻璃纤维网格布或镀锌钢丝网⑥机械锚固件⑦抹面砂浆⑧涂料、饰面砂浆或饰面砖等（二）粘贴聚苯乙烯泡沫塑料板外保温系统介绍FIRST B.M－II型外墙保温—装饰体系由专用胶粘剂、阻燃型加强型聚苯乙烯泡沫板、镀锌钢丝网、专用聚合物抹面砂浆组成，它利用聚苯板良好的阻热性能减少室内外热量的传递，镀锌钢丝网通过锚固件与主体相连，并由抗裂层充分覆盖，保证了面层的足够强度，可有效满足面层粘贴瓷砖的设计要求。
FIRST B.M体系具有如下特点：2.1保温效果显著，性能持久稳定。
FIRST B.M体系克服了内保温做法内外墙交界处、楼板与外墙交界处等部位难以避免的热桥，基本杜绝了热量传递通道，可以避免因材料温度变形的差异而引起的墙体裂缝，有效保证系统不渗水、不老化，实现保温性能的持久和稳定。
2.2安全可靠。
FIRST B.M体系采用粘钉结合的方式固定聚苯板，不仅能承受高层建筑上部的高风压，还使建筑物低层可选用重量小于0.35KN/m2的饰面材料如面砖等，充分满足业主的需求。
2.3适用性强。
FIRST B.M体系广泛适用于所有寒冷地区和过渡地区新建建筑及旧房改造工程，对钢筋混凝土、混凝土空心砌块、粘土多孔砖、粘土砖及各类板材外墙均可适用。
热固性改性聚苯板标准
热固性改性聚苯板标准热固性改性聚苯板是一种常见的建筑材料，具有优异的保温隔热性能和机械强度，被广泛应用于建筑墙体、屋面和地面的保温隔热工程中。
为了确保热固性改性聚苯板的质量和性能，制定了相应的标准来规范其生产和使用。
本文将就热固性改性聚苯板标准进行详细介绍。
首先，热固性改性聚苯板的标准主要包括产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存等内容。
其中，产品分类根据材料的不同，分为聚苯乙烯泡沫板和聚苯颗粒挤塑板两大类。
技术要求包括产品的物理性能、化学性能、热工性能等方面的要求，如抗压强度、导热系数、吸水率、燃烧性能等。
试验方法是对产品性能进行检测的具体方法，包括抗压强度测试、导热系数测试、吸水率测试、燃烧性能测试等。
检验规则是对产品进行质量检验的具体规定，以确保产品符合标准要求。
标志、包装、运输、贮存等内容则是对产品的标识、包装、运输和贮存进行规范，以确保产品在整个生产和使用过程中质量不受损。
其次，热固性改性聚苯板的标准制定是为了保障产品质量，保障建筑工程的安全和耐久性。
通过规范产品的生产和使用，可以有效避免因产品质量不达标而导致的建筑隐患和安全事故。
同时，标准制定还可以促进产品质量的提升，推动行业的健康发展。
因此，遵循热固性改性聚苯板标准是非常重要的，不仅可以保障建筑工程的质量和安全，也可以提升产品的竞争力和信誉度。
最后，作为热固性改性聚苯板的生产厂家和使用单位，应当严格遵守相关标准要求，确保产品的质量和性能符合标准规定。
生产厂家应加强生产管理，严格执行标准要求，确保产品质量稳定可靠。
使用单位应选择合格的产品，并按照标准要求进行施工和使用，确保建筑工程的质量和安全。
总之，热固性改性聚苯板标准的制定和执行对于保障建筑工程质量和安全具有重要意义。
各相关方应加强标准宣传和执行，共同维护建筑工程的质量和安全，推动行业的健康发展。
聚苯板外墙外保温的应用做法讲解
聚苯板外墙外保温的应用做法刘桂栋河北建设集团有限公司【内容摘要】主要论述为工法特点、工艺原理，材料性能指标，工艺流程, 主要施工方法，质量控制措施，检查验收，安全文明施工要求。
目录、工法特点、工艺原理、施工图设计概况三、施工执行标准四、材料性能指标五、施工准备六、施工工艺流程七、主要施工方法八、质量控制措施九、成品保护措施十、十检查与验收」、安全防火文明施工措施一、工法特点、工艺原理膨胀聚苯乙烯泡沫板外墙外保温系统，基本材料为；膨胀聚苯乙烯泡沫板、耐碱玻纤网布、聚合物粘结砂浆、机械固定件、聚合物抗裂抹面砂浆。
膨胀聚苯乙烯系由许许多多封闭的多面体蜂窝组成，每个蜂窝的直径为0.20~0.55mm蜂窝壁厚仅0.001mm其中聚苯乙烯只有约2%,其余约98% 为空气。
由于截留在蜂窝内的静止空气为热的不良导体，因而具有良好的保温性能。
其工艺原理为；膨胀聚苯乙烯泡沫板外墙外保温，是通过聚合物粘结砂浆及锚固件将保温板与墙体连接，通过抹面砂浆及耐碱玻纤网布分散、消解、传递变形应力，从而很好的防止裂缝、空鼓、起泡、剥离等质量问题，使得保温系统具有良好的保温隔热效果。
膨胀聚苯乙烯泡沫板外墙外保温，适用于新建的工业民用建筑和旧楼改造，民用高层住宅钢筋混凝土结构，高层框架结构和多层民用住宅，均可使用膨胀聚苯乙烯泡沫板外墙保温做法。
二、施工图设计概况本工程为邮政综合楼工程，由河北建设集团施工。
位于承德市上二道河子原市悬挂输送机厂东院内，共有1#、2#、3#、4#、5#楼及地下车库6个单位工程，框架与框剪结构，总建筑面积60861.56讥其中1#、5#楼为三层以下多层建筑，2#、3#、4#楼为高层建筑。
设计依据为河北05系列标准图集，主要参照05J3-1标准A 型节点及详图三、施工参照标准DBJT03-22-200 ——05J3-1 外墙外保温GB-JGJ 144-2004外墙外保温工程技术规程GB50210-2001建筑装饰装修工程质量验收规范四、材料性能指标4.1保温板性能；其主要性能指标符合表1的规定，保温板允许偏差符合表2的规定。
浅谈聚苯板外墙外保温的施工
浅谈聚苯板外墙外保温的施工
胡世海;孙岩
【期刊名称】《科技与生活》
【年(卷),期】2010(000)010
【摘要】建筑外墙保温主要有内保温和外保温两大技术,其中,外墙外保温具有明显的优势,介绍外墙外保温技术的主要优点,阐述外保温技术的材料选用、施工工艺和质量控制措施.
【总页数】1页(P74)
【作者】胡世海;孙岩
【作者单位】黑龙江省火电第三工程公司,黑龙江,哈尔滨,150010;黑龙江省火电第三工程公司,黑龙江,哈尔滨,150010
【正文语种】中文
【中图分类】TU5
【相关文献】
1.浅谈聚苯板薄抹灰外墙外保温施工防渗漏细节控制
2.浅谈XPS挤塑式聚苯板外墙外保温系统的施工
3.浅谈聚苯板外墙外保温大模内置与外贴式施工的区别
4.浅谈外墙外保温聚苯板施工流程
5.浅谈聚苯板外墙外保温点粘法施工
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、热固型改性聚苯板
1、背景
在国家政策的导引下，我国的建筑节能保温事业取得了迅速发展。
常用的保温材料如模塑聚苯板（EPS 板）、挤塑聚苯板（XPS 板）、聚氨酯板（PUR 板）等为我国的建筑节能事业做出了巨大贡献，但同时也带来了一些负面问题，特别是防火问题。
从2009年央视大火到2011年沈阳皇朝万鑫大厦大火，以及外保温工程现场时有发生的施工火灾事故，给人民生命财产造成了很大损失，也引起了国家各级管理部门和节能保温行业的高度重视。
针对国内由于建筑保温材料引起火灾的问题，2009年9月25
热固型改性聚苯板外墙外保温系统应用与工程示范
□ 亚士创能科技（上海）股份有限公司 孙先海 徐志新
日，公安部、住房和城乡建设部联合发布46号文《民用建筑外保温系统及外墙装饰防火暂行规定》（[2009]公通字46号），对用于建筑外保温的保温材料防火性能和系统构造防火措施作出了明确的规定。
这个重要文件不仅规范了外墙保温设计和施工的防火要求，正确处理节能与防火的矛盾，也为研究发展先进适用的外保温材料指明了方向。
2. 原理及特点
在这种背景条件下，亚士创能科技（上海）股份有限公司的研发团队经过5年的科研攻关，开发出了一种新型防火有机保温材
料。
该材料是以阻燃型聚苯乙烯颗粒为主要原料，通过对其加热
The Special Focus
发泡形成的聚苯乙烯泡体进行防火涂膜处理后，采用模压工艺制成；该材料以聚苯乙烯泡体表面防火涂膜为连续相，以聚苯乙烯泡体为分散相，具有热固性材料的防火阻燃特点。
该材料研发成功后，通用技术名称定为：热固型改性聚苯板，简称TPS板。
TPS板最大的技术优势是在保留了EPS有机材料优秀保温性能和物理性能的同时，将其防火性能得到了大幅提高，而且防火性能非常稳定。
研发成功的TPS板产品实现了保温性能、物理性能和防火性能的均衡协调，具有以下特点：
（1）保温性能良好：导热系数为≤0.036W/m•K,实测值达到0.033 W/m•K；
（2）物理性能优良：吸水率≤3%，抗拉强度≥0.15MPa，抗压强度≥150KPa ，尺寸稳定性≤0.6%；
（3）防火阻燃性能好，不同密度的TPS板对应的燃烧性能等级不低于B1级，而且TPS板在火焰和温度的作用下形成蜂窝状的腔体骨架——防火隔离仓，无熔融滴落、无卷曲、无塌陷现象产生。
3. 性能指标
在外墙外保温系统中采用的TPS板其性能指标见表1。
表1 外墙外保温用TPS板性能指标
试 验 项 目性能指标
表观密度，kg/m325～50
压缩强度(形变10%)，MPa≥0.10垂直于板面方向的抗拉强度，MPa≥0.13熔结性（断裂弯曲负荷），N≥25
导热系数，W/(m.K)≤0.036
尺寸稳定性，%≤0.6水蒸气透过系数，ng/(Pa.m.s)≤8.0
吸水率(体积分数)，%≤3.0
燃烧性能
燃烧分级不低于B1级时间为600S的总放热量
（THR600s），MJ
≤15
热固型指数（TS）
（收缩深度/烧损深度）
≤0.50滴落物无滴落物
二、 热固型改性聚苯板外墙外保温系统应用
热固型改性聚苯板外墙外保温系统，简称TPS板外保温系统，由基层墙体、粘结剂、TPS板、抹面胶浆、耐碱玻纤网布、锚栓、饰面层构成。
1、系统构造
TPS板外墙外保温系统的基本构造见图1。
图1 TPS板外墙外保温系统构造
2. 施工工艺
弹线→配制胶黏剂→粘贴翻包耐碱玻纤网布→粘贴TPS板配制抹面胶浆→压入翻包耐碱玻纤网布→安装锚栓→抹抹面胶浆并压入耐碱玻纤网布→饰面施工。
3. 施工要点
(1) 粘贴翻包耐碱玻纤网布
在伸缩缝、沉降缝、变形缝等缝线两侧、门窗口等处都做玻璃纤维网布翻包处理，翻包网宽度不小于（100mm+100mm+TPS板厚度d），用胶粘剂将翻包网的一边（约100mm）粘贴在基层墙体上，另一边甩出待用。
(2) 粘贴TPS板
在第一排TPS板下口部位安装托架，然后将TPS板用胶粘剂按照从下往上的顺序粘贴到基层墙体上，粘贴时胶粘剂在TPS板上的布置按照采用图2或图3方式进行。
图2 胶黏剂点框法示意图（40%粘结面积）
图3 胶粘剂点框法示意图（50%粘结面积）
(3) 压入翻包玻璃纤维网布
将翻包玻璃纤维网布的甩出端用抹面胶浆铺贴在TPS板的表面；同时在门、洞口四角的外墙面上采用抹面胶浆沿45°方向各铺贴一块约200mm×400mm的玻璃纤维网布进行加强，见图4。
图4 门窗洞口玻璃纤维网布翻包和加强做法示意图
(4) 抹抹面胶浆并压入耐碱玻纤网布
在TPS板表面抹厚约2～3mm的底层抹面胶浆，将玻璃纤维网布绷紧后铺贴于底层抹面胶浆上，用抹子由中间向四周把玻璃纤维网布压入胶浆中，玻璃纤维网布搭接时，搭接长度按左右100mm、上下80mm进行。
在底层抹面胶浆凝结后抹厚约1～2mm的面层抹面胶浆，覆盖玻璃纤维网布。
对单层耐碱玻纤网布的普通型做法控制抹面胶浆层总厚度约3-5mm；对采用双层玻璃纤维网布的加强型做法控制在6-8mm。
(5) 饰面施工
外饰面材料可选择涂料、装饰砂浆、面砖等形式。
三、 工程示范
1. 工程概况
该工程位于江苏省常州市，楼高33层，共5幢，结构形式为钢筋混凝土框架剪力墙结构，总建筑面积50000m2。
13层为干挂石材饰面，4～33层为涂料饰面；设计单位根据江苏省民用建筑设计标准要求进行节能设计，1～33层全部采用TPS板外墙外保温系统， TPS板厚度为38mm。
2、施工安装
施工安装完全按照上述工艺进行，由于该工程为接近100米的高层建筑，外墙面按照点框法进行，且粘结面积不小于50%；阳台部位按照条粘法进行。
(1) 门窗洞口粘贴翻包耐碱玻纤网布（图5、6）
(2) 粘贴TPS板。
外墙面采用点框法进行，粘结面积不小于50%：粘结剂在板上的堆积高度为实际粘贴厚度的1.3倍以上，板口留50mm左右的排气口，见图7；阳台内墙面采用条粘法进行，见图8。
(3) 门窗洞口TPS板裁切成“L”型铺贴；上下排错缝铺贴；阴阳角垂直交错铺贴（图9、10、11）。
(4) 压入翻包耐碱玻纤格布，并在门窗洞口四周做加强网布处
图5 图6
图7 图8
图9 图10 图11图12 图13
图14
图15 图
16
The Special Focus
理，见图12，图13。
(5) 安装锚固件，阳角部位，收口部位适当增加一个锚固件，见图14。
(6) 批抹抹面胶浆，铺贴网格布。
网布搭接按照横向100mm ，纵向80mm 要求，见图15、图16。
(7)涂料饰面施工
3、工程图片
四、结语
1、TPS 板为一综合性能优异的新型保温材料，在施工现场不会被明火点燃，不具有火焰传播性，不具有火灾发生的风险；TPS 板外保温系统在天津消防研究所进行多次大型窗口火试验，均顺利通过，表明其在应用时不需要设置防火隔离带，也能确保外保温工程的防火安全。
2、TPS 板外保温系统及系统组成材料经国家权威部门检测，各项性能指标均符合相关标准要求。
目前，针对该技术体系，亚
士创能公司已编制了相关的标准、图集及应用技术规程，并积极推动相应地方标准的制定。
3、TPS 板外保温系统自2011年研发成功，2012年推向市场以来，已在江苏、辽宁、山东、甘肃、新疆、河南等省市进行多个试点工程的应用，均取得了良好的保温节能及装饰效果，得到了市场的广泛赞誉。
4、TPS 板外保温系统施工应用可完全参照传统的EPS 薄抹灰系统进行，施工应用方便简单，便于大规模进行推广应用。
螺旋型锚栓盘与保温板面之间那段由钻管所形成的孔洞用阻燃型PU 发泡胶填充修补
3、沉入式锚栓
这种锚栓的设计主要是为了最大限度地避免钢钉所引起的热桥。
锚栓用钻枪旋入式安装，并在钻枪配有专门的与锚盘同直径的压盘，在安装锚栓的同时将保温板厚度压缩25mm 深度，即锚盘位于保温板表面的25mm 深处（锚栓胀管在钻入的时候会发生压缩但不会断裂），安装完后再在其表面塞一个保温盖。
以上两种锚栓对保温板的厚度都有要求，至少为100mm 及60mm ，适合于我国北方地区，或各地区高节能要求的外保温系统。
左图：钻枪与配套压盘，压盘直径与锚盘直径相同为60mm 右图：锚栓安装后锚盘沉入于保温板以内25mm ，再用25mm 厚度的保温盖填充。
沉入式锚栓安装后的示意图
（上接50页）
C
C。
