群塔作业防碰撞专项方案(完整版)

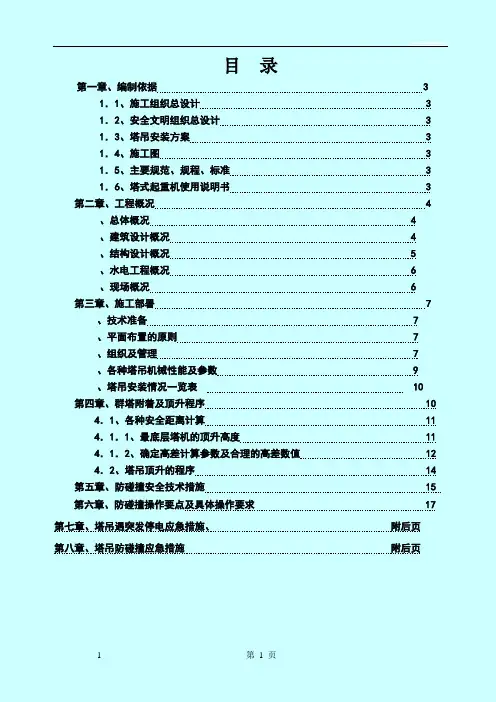

目录第一章、编制依据 3 1．1、施工组织总设计 3 1．2、安全文明组织总设计 31．3、塔吊安装方案 31．4、施工图 31．5、主要规范、规程、标准 31．6、塔式起重机使用说明书 3 第二章、工程概况 42.1、总体概况 42.2、建筑设计概况 42.3、结构设计概况 52.4、水电工程概况 62.5、现场概况 6第三章、施工部署 73.1、技术准备 73.2、平面布置的原则 73.3、组织及管理 73.4、各种塔吊机械性能及参数 93.5、塔吊安装情况一览表10第四章、群塔附着及顶升程序 10 4．1、各种安全距离计算 114．1．1、最底层塔机的顶升高度 114．1．2、确定高差计算参数及合理的高差数值 124．2、塔吊顶升的程序 14第五章、防碰撞安全技术措施 15 第六章、防碰撞操作要点及具体操作要求 17 第七章、塔吊遇突发停电应急措施、附后页第八章、塔吊防碰撞应急措施附后页第一章、编制依据1．1、施工组织总设计1．2、安全文明施工组织设计1．3、塔吊施工方案1．4、施工图1．5、主要规范、规程、标准序号类别名称编号1 国家塔式起重机安全规程GB51442行业建筑机械使用安全技术规程JGJ333 施工现场临时用电安全技术规范JGJ464 建筑施工安全检查评分标准JGJ591．6、塔式起重机使用说明书第二章、工程概况第一节总体概况序号项目内容1 工程名称农垦创业城（金地花园）A区四标段2 建筑面积21000㎡3 工程地址银川市金凤区福州南街以东300米4 建设单位宁夏西夏苑房地产开发有限公司5 设计单位北京希埃希建筑设计院6 质量监督建设工程质量监督站7 监理单位湘潭市宏达建设监理有限公司8 施工单位宁夏农垦建设实业总公司9 工程内容范围施工组织的全部内容10 质量要求合格11 工期按照合同要求施工本标段工程由地下车库、42#日间照料中心工程、45#幼儿园工程、47#、48#住宅楼工程组成。

具体内容详见各单位工程施工组织设计内容、整个标段占地面积约为190*230米，最高处18.3米，为更好的完成本标段内容，编制如下方案。

第三章、施工部署3．1、技术准备本工程由5个单体建筑组成，分为4个楼号作业施工队，根据楼号工程需要选择和布置塔吊；塔吊安装前，必须收集相关的塔吊资料和现场数据，编制单体塔吊施工方案，施工方案应经过公司总工审批，方案中应充分考虑各楼号间塔吊相互错开，尽量保证塔吊起重臂与塔身、起重臂与平衡臂间相互错开。

3．2、平面布置的原则3．2．1、塔吊施工消灭死角。

3．2．2、塔吊相互之间满足安全距离，在平面位置不能错开时，必须保证位置错开一个安全距离。

3．2．3、因塔吊布置较多，布置时利用了施工进度之间的时间差，来保证满足安全距离要求。

3．2．4、便于安装和拆除。

3．3、组织及管理3．3．1、组织机构图各幢楼负责人：组长贺正副组长组员王长江代晓勇3．4、各种塔吊机械性能及参数塔吊编号型号自由高度（m）附墙以上自由高度（m）工作半径（m）最大起重量（t）最小起重量（t）起重力矩(kN.m)标准节高度（m）回转速度（rpm）备注1 QTZ40 35 100 50 5 1 500 2.5 0.38/0.772 QTZ80 35 100 75 6 2.35 500 2.5 0.38/0.77第5 页3．5、塔吊安装情况一览表编号塔吊型号目前安装高度（m）塔身标准节固定附墙数量临时附墙数量平面位置第四章、群塔附着及顶升程序4．1、各种安全距离计算多塔机同时作业，既要使塔机发挥应有的工作效率，又要保证施工安全，在进行垂直运输施工方案设计时，必须特别注意塔机安全高差的控制。

安全高差的控制在于保证群塔的安全；高差太小，有可能造成高位塔吊钩与低位塔吊起重臂碰撞；高差过大，由于多塔的连续排序，造成连锁反应，结果是：①要求过多的塔机进行附着；②建筑物结构施工达到的高度太低，不满足塔机锚固高度要求。

因此，塔机的高差须进行合理的计算。

在现行规程中，许多规程对塔机的高差进行了规定，但并没有统一的规定。

如《建筑塔式起重机安全规程》GB5144-94中第10.5条规定：“处于高位起重机的最低位置的部位（吊钩升至最高点或最高位置的平衡重）与低位起重机中处于最高位置部件之间的垂直距离不得小于2m”。

这是最低的高差要求。

新颁布的《建筑机械使用安全技术规程》JGJ33-2001第4.4.25条规定“当同一施工地点有两台以上塔机时，应保持两塔机间任何接近部位（包括吊重物）距离不的小于2m”。

4．1．1、最底层塔机的顶升高度最底层塔机的计算顶升高度H＇塔5H＇塔= ΣH i + D+ [h f] - H6i=1式中：H1—H6----塔机在端头额定负载时测定的下垂值；D-----塔机吊钩至起重臂下弦的极限距离；h f------塔臂架弹性变形端头下沉值。

其中h f对空载时的大臂上扬的塔机一般影响不大，但对于空载仰臂的塔机影响就比较明显，根据经验值，塔机在端头额定负载时测定的下垂值为1.2~1.5m，取1.2m。

H6的取值按塔机基础（顶）与建筑物（底）标高的相对值计算，即如果塔机基础（顶）高于建筑物底标高。

H6取正值；反之，取负值。

4．1．2、确定高差计算参数及合理的高差数值计算塔机高差常用的参数有：①塔基高差H j，②塔机起重截面高度B h，③塔机塔帽高度T m，④高地、低位塔机起重臂到基础顶面高度H G、H D，⑤高、低位塔机起重臂安装高差△H。

多塔布置竖向设计中，塔机高差参数的合理确定，分为以下三种情况：⑴、起重臂交叉不大于1/2起重臂长的高差计算：△H/ = H G - H D + H j≥B h + h f + D⑵、起重臂交叉大于1/2起重臂长，且小于3/4起重臂长的高差计算：△H/ = H G - H D + H j≥Tm⑶起重臂交叉大于3/4起重臂长(或覆盖低塔塔身)的高差计算：△H/ = H G - H D + H j≥Tm+2m群塔其中臂交叉情况示意见：4．2、塔吊顶升的程序4．2．1、塔吊顶升应遵循安全距离要求，如平面位置不能错开，则应在竖向进行错开。

4．2．2、塔吊附墙部位，应对墙体或顶板结构进行验算，不满足强度要求时作加强处理。

4．2．3、尽管塔机臂竖向已错开一定的距离，但是，如果两台相邻塔机的塔机臂同时处在同一平面位置，仍然会相互妨碍并产生安全隐患，因此，在塔机使用过程中，必须注意相邻塔机的动态。

信号员在发出启动信号之前要观察相邻塔机臂是否在离自己的塔机臂较近的地方或正向自己的塔机臂方向移动，根据情况决定发出启动信号的时间；在塔机臂移动的过程中，塔机司机也要密切注意相邻塔机臂的移动情况，一旦发现两个塔机臂向一个方向靠近，应立即停止移动或向反方向移动塔机臂。

4．2．4、塔吊附着完毕后的标准节顶升，必须根据当时其他施工段塔吊的状况进行合理安排，若与其它施工段塔吊大臂干涉，可将塔吊的标准节顶升分2次进行，先顶升本道工序的一部分标准节后，等所干涉的其他施工段塔吊下次附着顶升后，再顶升本塔本道工序所剩余的标准节，以便错开大臂节的干涉，因此产生“一次附着，两次顶升”现象。

塔吊顶升前应向项目部提出申请，填写《塔吊顶升申请表》，经项目部同意后方可顶升。

附《塔吊顶升申请表》：塔吊顶升申请表申请单位：申请时间：塔机编号现有高度设备员签名本栋号其它情况相连栋号塔吊情况申请顶升高度项目部批准高度批准人批准时间注：现有高度指相对于±0。

00高度4．2．9、塔吊顶升工作由塔吊安装公司负责，每次顶升完毕后应核对起重臂高差是否满足安全距离要求，完成后交项目部安全部保存资料。

4．2．10、塔吊附墙做法及要求详见塔吊安装施工方案。

第五章、安全技术措施5．1、所有操作人员都必须熟悉和遵守本工种安全操作规程。

5．2、塔吊拆装作业，必须按规定的程序及工法进行，必须由持有操作证的起重人员完成，严禁无证操作。

5．3、顶升作业必须在专人指挥下操作，非作业人员不得登上顶升套架操作台，操作室内只准一人操作，严格听从信号指挥。

5．4、项目部合理安排施工进度，塔吊附着点的施工必须尽可能地提前进行。

5．5、作业现场的正下方必须设置不小于20米×20米的安全作业区，并做明显标志以禁止非作业人员进入。

5．6、4级风以上严禁顶升作业，5级风以上严禁塔吊附着安装。

5．7、塔吊附着以下塔身垂直度必须控制在2‰，塔吊附着以上塔身垂直度必须控制在4‰。

5．8、在塔吊顶升或降塔过程中，严禁回转、起升作业。

5．9、塔吊司机和信号指挥人员均须持证上岗。

在塔吊运行过程中，双方使用认可的信号指挥形式，如对讲机、旗语、哨音等。

5．10、塔吊司机在运行过程中，严格遵守“十不吊”，保证安全运行。

在停止作业时，必须保证大臂、小车及吊钩停放在安全部位，保证与其它塔吊有一定的安全距离；塔吊突然断电后应及时卸除吊物，将吊钩临时固定，防止起重臂转动，造成相连塔吊起重臂与钢丝绳碰撞；塔吊运行时，塔吊之间、塔吊与附近建筑物之间必须保证一定的安全距离。

5．11、塔吊司机在作业前和作业后，应对塔吊进行检查和保养，对存在的安全隐患及时排除。

塔吊的各项安全限位必须齐全可靠。

塔身标准节之间的连接销及其他任何部件之间的联接销都必须穿开口销。

5．12、在夜间工作时，除塔机本身备有照明外，施工现场必须备有充分的照明设备。

塔尖及起重臂端部设置安全警示灯，当光线不足时应打开安全警示灯。

5．13、塔机必须有良好的电气接地措施，防止雷击，遇有雷雨严禁在底架附近活动（接地电阻不大于4Ω，用∠50*50*5角钢预埋在地下并与塔身进行有效连接）。

5．14、塔机应定机定人，实行专人专机负责制，非机组人员不得进入司机室和擅自操作，要处理电气事故时，必须有专职维修人员二人以上。

5．15、加强联络、通讯管理。

群塔作业应对每台单机进行统一编号，确定每台单机操作及信号指挥人员，并保持固定。

现场应为塔机组操作及相关人员配备对讲设备，每台机组对讲频率必须单独锁定，未经批准任何人不得改变人员组合，不得擅自改变对讲机频率，不得擅自指挥。

5．16、加强指挥管理。

信号指挥人员发出动作指令时，应先呼叫被指挥塔机编号，待塔机操作人员应答后方可发出塔机动作指令。

同时，信号指挥人员必须时刻目视塔机吊钩及吊物，塔机运行过程中指挥人员应环顾相近塔机及其他设施，及时指令；安全指令应明确、简短、完整、清晰。

5．17、塔吊司机在停止作业前，必须将塔臂锁定在季节性顺风方向状态，吊钩必须钩住地上配重，防止塔臂与塔臂之间由于自然风力作用相互碰撞。

第六章、防碰撞操作要点1、作业前检查和作业时的检查重点：⑴、机械结构外观情况各传动机构应正常。

⑵、各齿轮箱、液压油箱的油位应符合标准。

⑶、主要部位连接螺栓应无松动。
