流量及压力 1.自动消防炮灭火系统和喷射型自动射流灭火系统应保证至少2 台灭火装置的射流能到达被保护区域的任一部位。 2.自动消防炮灭火系统用于扑救民用建筑内火灾时，单台炮的流量不应小于20L/s；用于扑救工业建筑内火灾时，单台炮的流量不应小于30L/s。
点击添加标题文字
3.喷射型自动射流灭火系统用于扑救轻危险级场所火灾时，单
点击添加标题文字
系统的分类
自动跟踪定位射流灭火系统可分为自动消防炮灭火系统、喷射
型自动射流灭火系统和喷洒型自动射流灭火系统。
类型
定义
自动消防炮灭火系统
灭火装置的流量大于16L/S
喷射型自动射流灭火装置的流量不大于16L/S，且不小于5L/S；射流方式
灭火系统
为喷射型
喷洒型自动射流灭火装置的流量不大于16L/S，且不小于5L/S；射流方式
点击添加标题文字
系统选型 1.轻危险级场所宜选用喷射型自动射流灭火系统或喷洒型自动射流灭火系统； 2.中危险级场所宜选用喷射型自动射流灭火系统、喷洒型自动射流灭火系统或自动消防炮灭火系统； 3.丙类库房宜选用自动消防炮灭火系统； 4.同一保护区内宜采用一种系统类型。当确有必要时，可采用两种类型系统组合设置。
台灭火装置的流量不应小于5L/s；用于扑救中危险级场所火灾
时，单台灭火装置的流量不应小于10L/s。
4.喷洒型自动射流灭火系统的灭火装置布置应能使射流完全覆

自动跟踪定位射流灭火系统设计、施工及验收规范

ICS XXXXXX

CXX

自动跟踪定位射流灭火系统设计、施工及验

收规范

Code for Design 、Installation and Commissioning of Auto Seeking and Seting Jet

Suppression System

（报批稿）

DB XX

前言

本规范由山东省公安厅消防局、北京八方瑞达科技股份有限公司、大连世安科技发展有限公司等单位共同编制。

本规范共分14个章节，包括范围、规范性引用、术语和符号、总则、适用条件和设置场所、系统设计、系统组件、系统装置布置、供水及管道、水力计算、系统控制与操作、系统施工安装及调试、系统验收、系统维护和管理、附录、附图。其中带下划线的4.3条、5.2条、6.1.2条、6.2.1条、6.2.2条、6.2.5条、6.2.6条、6.4条、7.1.1条、7.1.4条、7.3.1条、8.1.1条、8.1.3条、8.2.1条、8.2.3条、8.3.1条、8.3.3条、11.1.1条、11.4.2条、11.4.3条、12.4.2.6.3条、12.4.2.6.4条、13.1.1条为强制性条文，附录B～附录H为规范性附录，附录A为资料性附录，附图1～附图8为资料性附图。

主编单位：山东省公安厅消防局

参编单位：北京八方瑞达科技股份有限公司

大连世安科技发展有限公司

北京发尔赛消防工程有限公司

主要起草人：亓延军、董新明、黄凤梅、刘苑、孙厚杰、王琳、薛峰、闫书峰、白英麟、宗延杰

1. 范围 (1)

2. 规范性引用文件 (1)

3. 术语和符号 (2)

消防水炮施工方案

1.1.1.自动消防水炮灭火系统组成

自动消防灭火装置由下列部件组成一个完整的火灾监视、扫描、定位、报警、喷水灭火等完善功能的消防系统：

①自动跟踪定位射流灭火装置灭火部件（以下简称“水炮”）

水炮是装置中完成火源扫描自动跟踪定位及喷水灭火的部件。如图 2.1 所示，水炮上的启动传感器感应到火焰发出的信号后，自动启动水炮旋转，进行水平和垂直扫描，确定火源位置，炮管对准火源，同时向联动柜发出火警信号，手动或自动打开电磁阀，启动水泵射水灭火。

装置配有遥控器，最远可以在 1200 米外遥控水炮。水炮上装有摄像头，可以视频监视现场情况。

根据喷射流量，水炮有 5L/S 和 10L/S 两个型号，除个别参数外，功能、使用方法等都一样。

②接线端子盒

③现场控制箱

现场控制箱安装于水炮现场，用于控制一个现场区域内的水炮，也是水炮和联动柜

的连接枢纽。现场控制箱如下图所示，具体具有以下作用：

1）具有现场手动控制和远程控制两级控制功能；

2）实现现场设备工作电源和电磁阀电源启动、停止控制控制功能；

3）具有现场总电源指示，工作电源启动、停止状态指示，电磁阀电源启动、停止状态指示，提供现场直流24V工作电源；

4）设置现场手动控制安全锁，防止无关人员无故误控制现场控制箱；

5）采用标准六芯电话插座作远程遥控接口，方便连接远程遥控终端的接入控制；

6）提供交流220V备用电源插座，方便远程遥控终端工作取电或现场维护、维修工作取电；

7）具有工作电源和电磁阀电源状态显示功能；

8） 400mm（高）×300mm（宽）×100mm（厚）的小箱体，极大方便高级场所暗装现场控制箱的需要；

消防炮与自动跟踪定位射流灭火系统PPT

用。
选择建议
根据火灾类型和规模选择合适的消防炮类型。对于大规模火灾，可以选择射程远、流量大的固定消防炮或移动消防炮；对于小型火灾或特定位置的火灾，可以选择移动消防炮或自动消防炮。
在选择消防炮时，需要考虑其性能参数和灭火效果，如射程、流量、覆盖范围等。
在实际应用中，需要根据现场情况和灭火需求进行综合评估，选择最适合的消防炮类型。
03
CATALOGUE
自动跟踪定位射流灭火系统介绍
工作原理与技术特点
工作原理
自动跟踪定位射流灭火系统通过传感器探测火源，自动计算火源位置并调整消防炮的喷射方向，实现精准灭火。
技术特点
该系统具有快速响应、自动定位、射流集中、灭火效率高等特点，可大幅提高灭火效率，减少人员伤亡和财产损失。
主要组件与功能
安装与调试
安装位置选择
根据现场环境和灭火需求，合理选择消防炮和自动跟踪定位射流灭火系统的安装位置。
安装施工
按照设计图纸和规范进行施工，确保安装质量。
系统调试
对安装完成的系统进行测试和调试，确保各项功能正常工作。
使用与维护
使用培训
对操作人员进行系统培训，确保他们熟悉系统的操作和维护。
定期检查
作人员的安全。
案例四：石油化工企业消防安全防护
总结词
精准定位、减少污染
VS

自动跟踪定位射流灭火装置安装施工技术

关键词：自动跟踪，定位，射流，灭火
中图分类号：ＴＵ７５８文献标识码：Ａ
０引言
随着社Baidu Nhomakorabea进步，经济、技术和材料的快速发展，各类大空间建足其建筑本身气势宏伟、美观实用、通透性好等优点的同时，也带
吊装到高处，同时将管路上需安装的附件（电磁阀、水流指示器、检修阀）预制成一体，模块化式与管路进行吊装。自动式扫描定位器（扫描定位＋现场图像采集）与扫描射水
大，维修困难、水浸渍后二次损失大。
喷射参数选取射流装置，安装时周围必须无障碍物阻挡（如风管、
；根据不同状态时的喷射距离来定安装半径。２）安装自动跟踪定位射流灭火装置，采用特定程序对可能引起火灾装饰板等）标高与探头相的烟，或周围环境温度的改变进行探测，来达到早期火灾的定位，位置则根据图纸及现场测量保护半径来定位施工，
喷头（射流装置）的保护区域应覆盖探测组件的探测区域，每并可对其喷射灭火介质，自动实现射流灭火的过程，其装置的应同，个喷头（射流装置）与一个探测组件配套，喷头常态安装应垂直朝用可以及时发现火源，尽早扑灭。与法兰盘面水平。３）末端射流装置安装后，支架整体隐蔽在本文以某钢结构厂房现场实际情况为例，研究了自动跟踪定下，吊顶内，外观上只看到射流装置，不影响大厅的装修，整体观感效位射流灭火系统在安装施工过程中的技术特点、施工工艺等，为

消防水炮系统施工方案

区域采用20L/s的带雾化装置的大空间水炮,保证所有被保护区域均有两股水柱到达，系统采用临时高压系统,由一期地下室消防泵房内的两台水炮泵(Q=40L/sH=160mN=110kw)从消防水池吸水加压后供给。

1、安装指导及施工时以设计部门出具的设计图纸为准。

2、电磁阀及电动蝶阀安装前应先进行管道的冲洗和试压，电磁阀处于常闭状态，信号蝶阀处于常开状态。

3、自动跟踪定位射流灭火装置（以下称：水炮）属于精密仪器，安装时应轻拿轻放，安装时禁止拎托炮头，严禁旋转炮体。水炮必须法兰连接，法兰在出厂时已拧紧，不允许现场施工拧动法兰，现场管道焊接法兰必须和地面平行。

4、水炮安装位置应尽量避开其他强红外光辐射区域、避开遮挡物，保证设备安装牢固。

5、现场安装时水炮中心点与墙面的距离分别为水炮距离墙的距离不小于300mm，水炮距离墙的距离不小于700mm

6、现场编码控制器与水炮安装距离不应大于50m，现场编码控制器安装后，在未正式使用前应将设备遮挡，以免造成损坏。

7、现场编码控制器应以就近原则设置在水炮下方，距地面约1.5米处，操作时应便于观测现场情况及相关水炮动作情况。

8、管材选用：明管道采用内外热镀锌钢管：DN＜50管道应采用螺纹连接，DN≥65管道应采用沟槽式连接件（卡箍）或法兰连接。

埋地管道采用聚乙烯孔网钢带复合管电热熔连接；

9、水炮系统线缆应单独敷设，不能与其它系统线路共用。

10、线缆及管材必须采用国标等级。

11、各类线缆均采用穿钢管或金属线槽（加隔板）保护，主线路采用穿金属线槽敷设，其余可采用穿钢管敷设，视频线单独穿铺设，强弱电缆必须分开。

2017自动跟踪定位射流灭火系统原理及操作说明

自动跟踪定位射流灭火系统工作原理及操作说明一、系统工作原理

自动跟踪定位射流灭火装置,是利用可燃物在着火时所产生的大量的红外线/紫外线辐射为目标,采用一种对火焰发出的红外线/紫外线光谱敏感的传感器，对火焰信号进行可靠的探测识别。灭火装置实现对火灾的探测瞄准并进行准确的射水灭火，需由三个探测过程组成。分别是探测感知(也称Ⅰ级启动探测)、水平方向寻的定位(Ⅱ级定位探测)和垂直方向寻的定位(Ⅲ级定位探测)。在进行完水平、垂直方向的火源定位后，发出指令及火警信号，系统启动水泵、打开电磁阀，自动对准火源进行射水灭火，火源扑灭后，再发出指令停止射水，若有新的火源，灭火装置将重复上述过程，待全部火源被扑灭后重新回到自动监控状态。其具有三种工作方式：

（1）自动控制：在其受保护的空间场所内，若发现有火源，则灭火装置自动寻找火源，瞄准火源的具体位置后，启动水泵及打开电磁阀，进行准确的射水灭火，灭火后自动停止。若有新的火源发生，则重复以上的射水灭火动作。

（2）值班室远程手动控制：值班室人员通过消防控制台上的监视器图象信号，及时掌握现场火灾情况。若发现受保护空间场所内有火源发生，则值班室人员可通过联动控制柜操作灭火装置瞄准火源，启动水泵及打开电磁阀进行射水灭火。

（3）现场人员手动控制：现场人员发现火源，通过现场手动盘上的面膜按键，就可以直接操作灭火装置对准火源，直接启动水泵及电磁阀进行射水灭火。

二、系统操作说明

1、系统开启

（1）打开联动控制柜TYLD—Q08后门，打开空气开关，系统接入消防电源。按下UPS开机键，UPS执行开机，数秒后UPS处于市电逆变工作模式，市电指示灯和逆变指示灯亮，系统正常供电。

自动跟踪定位射流灭火装置安装说明

自动跟踪定位射流灭火装置智能消防水炮是远距离扑灭火灾的消防设备之一，在灭火救援中它的作用至关重要。消防水炮已被广泛使用在高大建筑物中，当然跟其强悍的技术性能是分不开的，拥有全方位360°无死角扫描灭火。在智能消防水炮图纸绘制及现场安装中会我从下手，会遇到各种难题，下面的内容希望能够帮到图纸设计与现场安装的技术人员。

1、ZDMS0.6/5S-GA/ZDMS0.8/10S-GA

(自动跟踪定位射流灭火装置) 智能消防水炮管路安装图如下图所示，依次按顺序安装检修阀，电动阀，水流指示器，灭火装置，最后安装固定支架，当然如果你有把握也可以确定位置后首先安装固定支架。值得注意的是因为安装环境不同，固定支架有不同的安装样式，请您根据您的现场情况选择最齡的安装样式。供水管路的安装说明不详之处应严格按照管路安装规范进行。

ZDMS0.8/20S-GA/ZDMS0.9/30S-GA(自动跟踪定位射流灭火装置)

智能消防水炮管路安装图如下图所示，依次按顺序安装检修阀，电动阀，水流指示器，灭火装置，最后安装固定支架，当然如果你有把握也可以确定位置后首先安装固定支架。值得注意的是因为安装环境不同，固定支架有不同的安装样式，请您根据您的现场情况选择最齡的安装样式。供水管路

的安装说明不详之处应严格按照管路安装规范进行。

ZDMP0.25/5S-GA/ZDMP0.25/10S-GA(自动跟踪定位射流灭火装置)

大空间智能喷头管路安装图如下图所示，依次按顺序安装检修阀，电动阀，水流指示器，灭火装置，最后安装固定支架，当然如果你有把握也可以确定位置后首先安装固定支架。值得注意的是因为安装环境不同，固定支架有不同的安装样式，请您根据您的现场情况选择最齡的安装样式。供水管路

自动跟踪定位射流灭火系统技术标准解读

下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!

Download tips: This document is carefully compiled by theeditor.

I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!

In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!

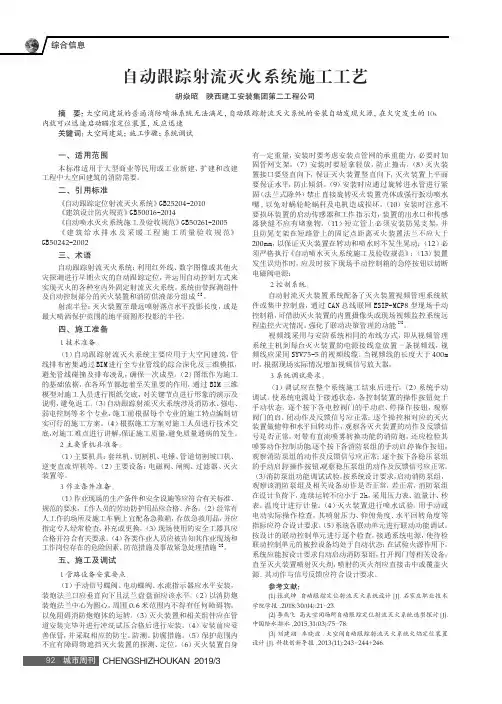

自动跟踪射流灭火系统施工工艺

CHENGSHIZHOUKAN 2019/3

城市周刊92自动跟踪射流灭火系统施工工艺

胡焱昭　陕西建工安装集团第二工程公司

摘要：大空间建筑的普通消防喷淋系统无法满足，自动跟踪射流灭火系统的安装自动发现火源，在火灾发生的10s 内就可以迅速启动瞄准定位装置，反应迅速

关键词：大空间建筑；施工步骤；系统调试

一、适用范围

本标准适用于大型商业等民用或工业新建、扩建和改建工程中大空间建筑的消防需要。

二、引用标准

《自动跟踪定位射流灭火系统》GB 25204-2010《建筑设计防火规范》GB 50016-2014

《自动喷水灭火系统施工及验收规范》GB 50261-2005《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002

三、术语

自动跟踪射流灭火系统：利用红外线、数字图像或其他火灾探测进行早期火灾的自动跟踪定位，并运用自动控制方式来实现灭火的各种室内外固定射流灭火系统。系统由带探测组件及自动控制部分的灭火装置和消防供液部分组成[1]。

射流半径：灭火装置至最远喷射落点水平投影长度，或是最大喷洒保护范围的地平面圆形投影的半径。

四、施工准备

１．技术准备。

（1）自动跟踪射流灭火系统主要应用于大空间建筑，管

线排布密集，通过BIM 进行全专业管线的综合深化及三维模拟，避免管线碰撞及排布凌乱，确保一次成型。（2）图纸作为施工的基础依据，在各环节都起着至关重要的作用，通过BIM 三维模型对施工人员进行图纸交底，对关键节点进行形象的演示及说明，避免返工。（3）自动跟踪射流灭火系统涉及消防水、强电、弱电控制等多个专业，施工前根据每个专业的施工特点编制切实可行的施工方案。（4）根据施工方案对施工人员进行技术交底，对施工难点进行讲解，保证施工质量，避免质量通病的发生。

自动跟踪定位射流灭火系统

一、背景介绍

近年来，火灾事故频发。传统的灭火方式虽然可以灭掉火源，但却无法防止火

灾在工厂或室内扩大。因此，如何防止火灾的扩散成为研究的热点方向之一。在灭火技术中，自动跟踪定位射流灭火系统已经成为一种很受欢迎的技术。本文将介绍自动跟踪定位射流灭火系统的相关知识。

二、自动跟踪定位射流灭火系统的原理

自动跟踪定位射流灭火系统是一种自动定位灭火系统。系统基于探测机制，在

灭火时具有自动跟踪和定位的作用。其原理是通过预先设立监测点，利用灭火装置进行监测，并在检测到火灾时进行报警和控制启动。系统内部采用相对独立的灭火装置实现快速的灭火效果，并防止火源扩散。

三、自动跟踪定位射流灭火系统的组成部分

自动跟踪定位射流灭火系统主要由控制单元、监测器、控制喷头和压力装置四

部分组成。

1.控制单元：控制单元是自动跟踪定位射流灭火系统的核心。它运行着

自动跟踪系统的程序，检测火灾信号并控制开启或关闭喷头。控制单元中的

控制程序可以依据实际情况进行设置，确保自动跟踪定位射流灭火系统的稳

定运行。

2.监测器：监测器是实现自动跟踪定位射流灭火系统监测的重要组件。

利用监测器能够有效检测到一些实现灭火所必须的参数信息，比如空气流量、温度、湿度等。这些数据能够让控制单元发现并控制火源。

3.控制喷头：控制喷头是实现自动跟踪定位射流灭火系统灭火的重要组

件。利用控制喷头能够使系统中的灭火装置形成射流进行灭火。控制喷头的射流能够快速地灭掉火源，并确保系统开销控制的灭火效果。

4.压力装置：压力装置是控制喷头射流的核心装置，它能够为控制喷头

自动跟踪定位射流灭火系统施工工法(2)

自动跟踪定位射流灭火系统施工工

法

自动跟踪定位射流灭火系统施工工法

一、前言自动跟踪定位射流灭火系统是一种基于先进技术的灭火设备，通过计算机控制和自动跟踪定位的方式，能够精确地将射流喷洒到火源位置，快速有效地进行灭火。本文将对自动跟踪定位射流灭火系统的施工工法进行详细介绍。

二、工法特点自动跟踪定位射流灭火系统施工工法具有以下几个特点：1. 精确灭火：系统采用先进的自动跟踪定位技术，能够实时监测火源位置，精确喷洒射流进行灭火，提高灭火效率。2. 快速反应：系统响应速度快，能够在火源出现后

立即启动，并迅速将射流喷洒到火源位置，有效控制火势蔓延。

3. 自动化操作：系统通过计算机控制，可以自动进行灭火作业，减轻人工操作负担，提高施工效率。

4. 多功能灭火：系

统可根据不同火灾类型选择不同的灭火剂，具有灵活性和多样性。

三、适应范围自动跟踪定位射流灭火系统适用于各类场所和设施，如工厂、仓库、电力设备等，尤其适用于高危险等级的场所，能够有效地应对各类火灾。

四、工艺原理自动跟踪定位射流灭火系统施工工法基于以下工艺原理：1. 火源检测：通过传感器实时监测火源位置，

将信息反馈给计算机控制系统。2. 喷洒定位：根据火源位置

信息，计算机控制系统将射流定位到火源位置，实现精确灭火。

3. 灭火剂供给：系统根据需求选择合适的灭火剂，通过喷嘴

将灭火剂释放为射流喷洒到火源。

五、施工工艺自动跟踪定位射流灭火系统的施工分为以下几个阶段：1. 设备安装：根据设计方案进行设备的安装和固定，确保设备运行稳定可靠。2. 电气连接：将控制系统与感

自动跟踪定位射流灭火系统工法(2016.10.20)

青建集团股份公司企业工法

CNQC-GF 自动跟踪定位射流灭火系统施工工法

2016年 10 月日发布 2016年 10月日实施

青建集团股份公司发布

1 前言

1.1.大空间自动灭火技术随着探测和定位技术的不断发展,逐渐形成了一种符合现代消防发展趋势的、并被广泛应用的产品体系,已成为了大空间场所的主流灭火系统.大空间自动扫描定位喷水灭火系统是具有智能功能的新型自动喷水灭火系统，该系统在工程中的应用是对现有的自动喷水灭火方式的一种补充和完善。

1.2.青岛美术学校体育馆篮球场属于大空间场所，应用了自动跟踪定位射流灭火技术，通过对该系统的综合研究，特别是针对大空间场所消防灭火容易出现的问题进行了研究、改进和总结，采用了本系统，形成了本工法。

2 工法特点

2.1.本系统具有灭火强度大、响应速度快等特点；

2.2.该系统具有较高的自动化程度，火灾发生时，可对监控范围进行探测并实时响应；

2.3.本系统能有效扑灭初起火灾，能将所喷射的水全部集中在火点上；

3 适用范围

大空间自动扫描定位喷水灭火装置特别适用于各种高大空间场所的灭火需求，如中悬式灭火装置（水炮）的保护半径达30米，安装高度达30米。系统广泛适用于各种高大空间场所，如体育场馆、仓库、礼堂、会展中心、工业厂房、商厦等。

4 工艺原理

通电复位后，装置（炮）处于监控状态。通过传感器收集火情的信息，当达到域值后，自动启动驱动机构，进行水平扫描，确认后，进行垂直扫描，在确认后，对准起火点进行坐标定位，启动电磁阀，发出火警信号，启动联动设备，以充实水柱形式喷水灭火。火灭后，自动关闭电磁阀，停止喷水。再收寻一周，若仍有火情则可重复进行对准火点喷水灭火。确认无火恢复监控状态。

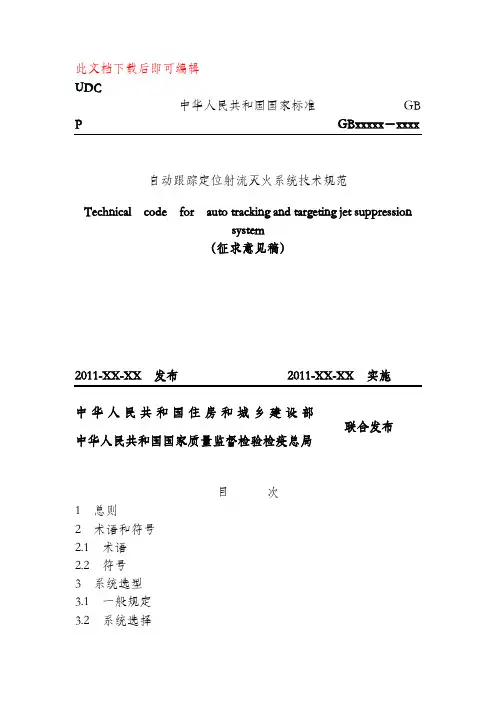

自动跟踪定位射流灭火系统设计施工及验收规范
