高考物理实验读数练习专题（1）——游标卡尺1、结构2、读数方法第一步：看游第二步：读出游标尺和．．．．主尺对齐的刻度．．．．．．．数．（n ）；第三步：读出对齐处主尺读数（Xmm）和游标尺读数(n×或或0.98mm)。
第四步：按读数公式读出测量值。
读数公式：测量值（L）=主尺读数（X）－游标尺读数（n×或或0.98mm）【练习1】读出下列游标卡尺测量的读数；⑴⑶【练习2】有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。
用它测量一小球的直径，如图所示的读数是 mm。
游标卡尺读数练习10分度（0.1mm）卡尺分类主尺最小刻度（mm）游标刻度总长(mm)精确度(mm)10分度190．1 20分度1190．05 50分度1490．0213读数：＿＿＿＿＿＿＿＿＿＿＿＿＿14读数：＿＿＿＿＿＿＿＿＿＿＿＿＿50分度（0.02mm）15读数：＿＿＿＿＿＿＿＿＿＿＿＿＿——螺旋测微器例1、读出下列螺旋测微器测量的读数。
⑴⑵读数举例读数练习练习1、1e f g h i练习3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm。
用游标卡尺可以测量某些工件的外径。
在测量时，示数如图乙所示，则读数分别为_______ mm 练习4、（1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为 mm．（2）现用游标为50分度的卡尺的（填图中的A或B）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm．高考试题回顾（2009年宁夏卷）22．某同学用游标卡尺测量一圆柱体的长度l，用螺旋测微器测量该圆柱体的直径d，示数如图。
由图可读出l= cm, d= mm（2009年浙江卷）22．Ⅱ.（1）在“探究单摆周期与摆长的关系”实验中，两位同学用游标卡尺测量小球的直径如图甲、乙所示。
测量方法正确的是___________（选填“甲”或“乙”）。
高中物理实验读数专题24086

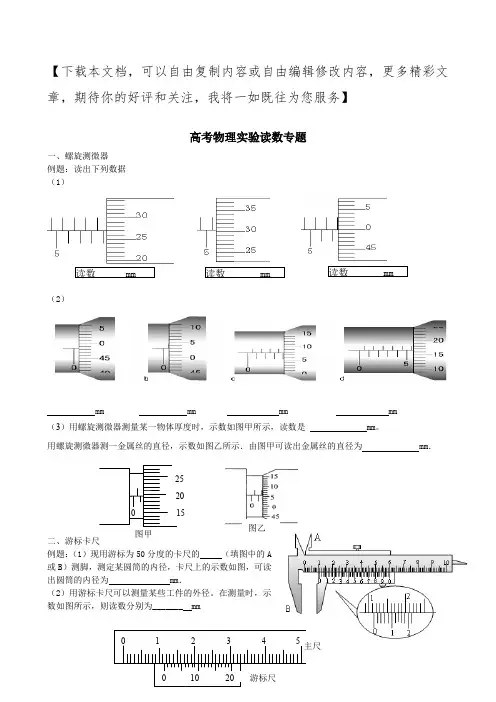

【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】高考物理实验读数专题一、螺旋测微器例题：读出下列数据（1）（2）mm mm mm mm （3）用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是 mm 。
用螺旋测微器测一金属丝的直径，示数如图乙所示．由图甲可读出金属丝的直径为 mm ．二、游标卡尺 例题：（1）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm ．（2）用游标卡尺可以测量某些工件的外径。
在测量时，示数如图所示，则读数分别为_______ mm读数 mm读数 mm读数 mm图乙三、螺旋测微器和游标卡尺读数练习1、图（甲）是用一主尺最小分度为1mm ，游标上有20个分度的卡尺测量一工件的长度，结果如图所示。
可以读出此工件的长度为____________mm ．图（乙）是用螺旋测微器测量某一圆筒内径时的示数，此 读数应为 mm解：102.35 ; 5.545（5.544、5.546均可得分）2、写出如图所示的游标卡尺和螺旋测微器的读数： ①游标卡尺的读数 mm ； ②螺旋测微器的读数 mm 。
3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm 。
用游标卡尺可以测量某些工件的外径。
在测量时，示数如图乙所示，则读数分别为_______ mm（乙）（甲）10 011 121020cm答：1.193mm 11.50mm4、某同学用游标卡尺测一工件的长度，测得的结果如图所示，则该工件的长度L ＝ cm 。
5、用游标卡尺测量某一物体的厚度，如图所示，正确的读数是 mm答： 29.356、（1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为 mm ．（2）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm ．答：（10分）（1）1.555mm （4分）（2）A （2分） 11.14mm （4分）7、一同学用游标卡尺测一根金属管的深度时，游标卡尺上的游标尺和主尺的相对位置如图甲所示，则这根金属管的深度是 cm ；该同学用螺旋测微器测量小零件的厚度时螺旋测微器上的示数如图乙所示，则小零件的厚度为 cm ．答：1.055； 0.8464（答案在0.8462～0.8467之间均可） 8、（1）读出游标卡尺和螺旋测微器的读数： 游标卡尺读数为_______5.45 ___cm ．（2）螺旋测微器读数为_____ 6.725 ___mm ．图 乙9．一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度为49 mm 。
高考物理实验读数练习专题电流表,电压表电阻箱天平秒表刻度尺

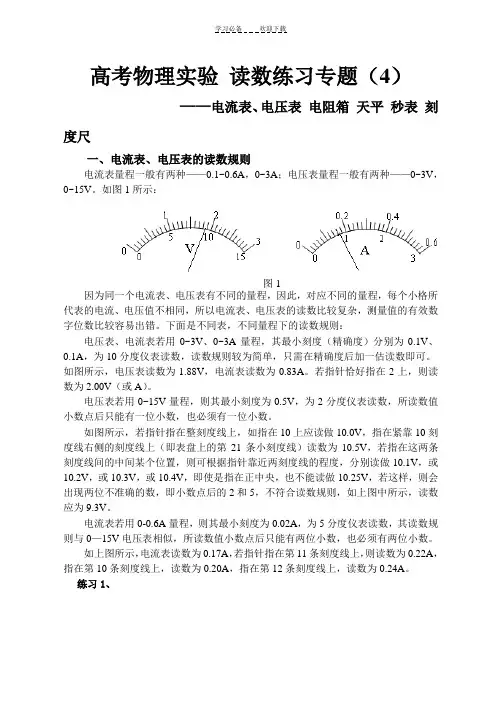

高考物理实验读数练习专题（4）——电流表、电压表电阻箱天平秒表刻度尺一、电流表、电压表的读数规则电流表量程一般有两种——0.1~0.6A，0~3A；电压表量程一般有两种——0~3V，0~15V。
如图1所示：图1因为同一个电流表、电压表有不同的量程，因此，对应不同的量程，每个小格所代表的电流、电压值不相同，所以电流表、电压表的读数比较复杂，测量值的有效数字位数比较容易出错。
下面是不同表，不同量程下的读数规则：电压表、电流表若用0~3V、0~3A量程，其最小刻度（精确度）分别为0.1V、0.1A，为10分度仪表读数，读数规则较为简单，只需在精确度后加一估读数即可。
如图所示，电压表读数为1.88V，电流表读数为0.83A。
若指针恰好指在2上，则读数为2.00V（或A）。
电压表若用0~15V量程，则其最小刻度为0.5V，为2分度仪表读数，所读数值小数点后只能有一位小数，也必须有一位小数。
如图所示，若指针指在整刻度线上，如指在10上应读做10.0V，指在紧靠10刻度线右侧的刻度线上（即表盘上的第21条小刻度线）读数为10.5V，若指在这两条刻度线间的中间某个位置，则可根据指针靠近两刻度线的程度，分别读做10.1V，或10.2V，或10.3V，或10.4V，即使是指在正中央，也不能读做10.25V，若这样，则会出现两位不准确的数，即小数点后的2和5，不符合读数规则，如上图中所示，读数应为9.3V。
电流表若用0-0.6A量程，则其最小刻度为0.02A，为5分度仪表读数，其读数规则与0—15V电压表相似，所读数值小数点后只能有两位小数，也必须有两位小数。
如上图所示，电流表读数为0.17A，若指针指在第11条刻度线上，则读数为0.22A，指在第10条刻度线上，读数为0.20A，指在第12条刻度线上，读数为0.24A。
练习1、图1 图2U = 2.62 V I = 0.52 A练习2、读出下列电表的测量值．⑴ ⑵ 接0~3V 量程时读数为_______V ． 接0~3A 量程时读数为_______A ．接0~15V 量程时读数为______V ． 接0~0.6A 量程时读数 A ．答案： 2.16V 10.5V 0.79A 0.16A练习3、（1）读出下列电表的测量值。
