测量放线标高抄测技术交底
测量放线安全技术交底记录
测量放线安全技术交底记录第一部分：前言1.本次测量放线工作是为了确保施工过程中的安全，保证测量数据的准确性和可靠性。
2.测量和放线工作将在各种环境和地形条件下进行，包括建筑工地、道路、桥梁等场所。
3.所有参与测量放线工作的人员都必须具备一定的测量知识和技能，并遵守相关安全规定。
4.本次工作的目标是确保施工现场和设备的安全，减少测量误差，提高工作效率。
第二部分：安全技术交底内容1.工作前的准备a.在开始工作前，必须先检查测量设备的工作状态，如电池电量、仪器的磁力等是否正常。
b.并将仪器与控制模块连接并校准，确保数据的准确性。
c.检查测量现场的安全措施，如障碍物移除、道路封闭等。
d.确保测量人员穿戴符合要求的个人防护装备，如安全帽、手套、防护鞋等。
2.安全操作规程a.所有测量人员必须熟悉并遵守现场的安全规程和操作手册。
b.在进行测量工作前，必须对设备进行认真的检查和测试，确保设备的正常运行。
c.在测量过程中，应保持仪器和测量点的稳定，避免不必要的震动和影响。
d.必须遵守操作规程，按照指示进行测量和放线工作，严禁随意操作和改变测量参数。
e.对于不安全或疑似有潜在危险的情况，应立即停止工作，并向相关负责人报告。
3.常见危险和预防措施a.高处作业：在进行高处测量和放线时，必须戴上安全帽、安全绳，严禁擅自爬上危险的高处。
b.防护措施：在进行测量工作时，应携带个人防护装备，如手套、安全帽、耳塞等，以防止受到伤害。
c.电气安全：在进行测量工作时，应遵守电气安全规定，如正确使用绝缘夹具、避免触电等。
d.封闭道路：在需要封闭道路进行测量时，必须按照规定进行施工申请，并设置警示标志，确保施工安全。
4.紧急情况处理a.对于发生意外或突发情况时，测量人员必须保持冷静，判断危险性，并立即采取相应措施。
b.在发生火灾、爆炸等紧急情况时，必须立即报警并按照应急预案进行处置。
c.在发生测量仪器故障时，必须立即向负责人报告，并在保证安全的前提下进行维修或更换。
01测量放线施工技术交底
测量放线技术交底1、作业条件：（1）楼内二次结构已基本施工完毕。
（2）总包单位在首层给出1米线，我部以此为依据放出每层的一米线及面墙的水平控制线。
2、施工准备：（1）测量设备：经纬仪、水平仪、激光铅锤仪、数码相机。
（2）测量工具：尺、钢卷尺、平水尺、墨斗、尼龙线、红油漆、铅笔、扫把、水桶、锤、錾子等。
3、施工要求：我部在施工过程中要求严格实行施放控制线的工作程序，有效控制施工质量误差，精益求精。
测量放线采用三级控制线。
一级控制线为原结构标高控制线、平面结构控制轴线；二级控制线为装饰过程的控制线，如顶棚标高控制线、天花造型线、墙面以及顶棚龙骨位置控制线等；三级控制线为面层细部定位控制线，如窗帘盒轮廓线。
（1）开工前由测量放线人员复核各楼层平面线以及标高控制线的准确性，并与提供原始线单位办理工序交接手续。
（2）根据总包单位的水平控制线，放出每面墙的1米线和吊顶标高控制线。
（3）放出每个房间的套方线，并投射到相对应的墙面及顶面，每个墙面阴阳角有投射出的两道套方控制线。
（4）根据综合天花图放出天花造型线。
（5）户内门洞口控制线，并根据偏差进行相应的找补，或提交总包单位进行剔凿。
（6）墙面瓷砖排版线，如电气点位有偏差，放出电气点位线，偏差10cm以内的由我部机电施工人员进行调整，偏差超过10cm的电气点位报建设单位由专业机电施工单位进行调整。
（7）在放线中发现房间尺寸有较大偏差必须立即提出。
（8）遵守先整体，后局部的工程程序。
（9）测量方法采用闭合方法，消除误差。
（10）定位放线工作执行自检、互检合格后，再由有关主管部门进行验线工作。
还要应用好、管理好设计图纸和有关资料。
实测时要当场做好原始记录，测后及时保护好测量标志。
（11）施工测量人员持证上岗。
测量所用的仪器、量具应符合一级计量等级精度要求。
（12）保持测量记录原始真实、数字准确、内容完整、字迹工整。
保管妥善。
（13）测量计算要求依据准确、方法科学、计算有序、步步较核、结果可靠。
测量放线技术交底
6、自觉遵循<<建筑工程施工测量规程>>.
技术负责人：交底人：接交人：
四、质量要求
1、每次轴线控制点、线测设完成后，必须作自身闭合，其允许偏差如下：
距离(m)距离允许偏差（mm）
L≤30±3
30<L≤90±5
L>90±8
轴线对角线尺寸允许误差为边长误码差的根号2倍,轴线夹角允许偏差2D".
2、每次轴线、标高测设，必须做好原始记录。
五、注意事项
1、使用仪器工具必须注意妥善保管，注意其检定周期，一旦到期，及时通知有关部门送检，自觉做到爱护公物。

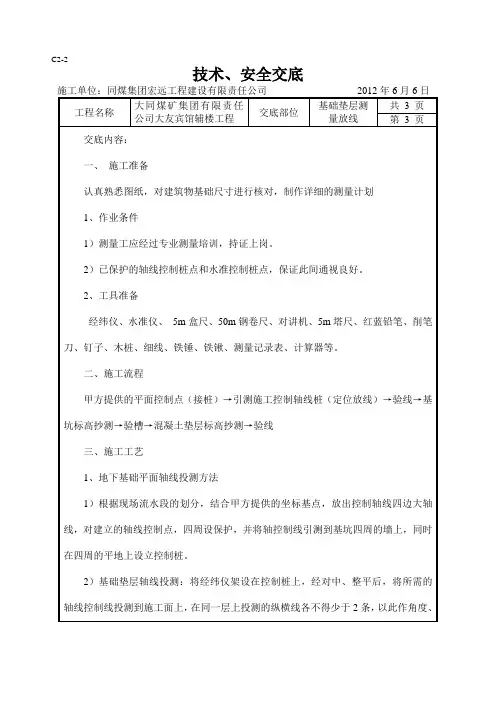

工程名称
大同煤矿集团有限责任公司大友宾馆辅楼工程
交底部位
基础垫层测量放线
共3页
第3页
交底内容：
一、施工准备
认真熟悉图纸，对建筑物基础尺寸进行核对，制作详细的测量计划
1、作业条件
1）测量工应经过专业测量培训，持证上岗。
2）已保护的轴线控制桩点和水准控制桩点，保证此间通视良好。
2、工具准备
经纬仪、水准仪、5m盒尺、50m钢卷尺、对讲机、5m塔尺、红蓝铅笔、削笔刀、钉子、木桩、细线、铁锤、铁锹、测量记录表、计算器等。
2、测量人员必Βιβλιοθήκη 持证上岗。3、投测主轴线时，采用平面往返，上下闭合复测，即在同一平面内由一方向向另一方向投测，再反过来由另一方向向这一方向复测。由上一层复测下一层的轴线，复测时人员位置对调，并认真做好复核工作。
4、标高传递时，同一平面内每一个水准点均向上传递，再闭合向上传递复测时，复测人员位置对调，确保标高准确。
2）基础垫层轴线投测：将经纬仪架设在控制桩上，经对中、整平后，将所需的轴线控制线投测到施工面上，在同一层上投测的纵横线各不得少于2条，以此作角度、距离校核，经校核无误后，方可放出施工图中标注轴线及控制线、细部线、经有关人员复核无误后，方可报项目部验线。
测量放线技术交底

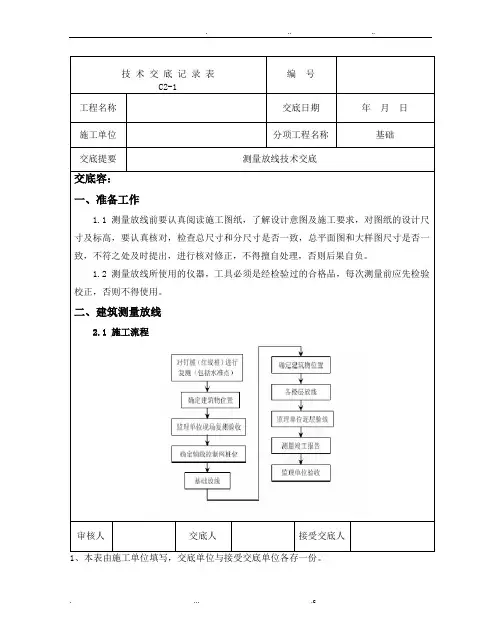

技术交底记录表
编号
C2-1
工程名称交底日期年月日
施工单位分项工程名称基础
交底提要测量放线技术交底
交底容：
一、准备工作
1.1 测量放线前要认真阅读施工图纸，了解设计意图及施工要求，对图纸的设计尺寸及标高，要认真核对，检查总尺寸和分尺寸是否一致，总平面图和大样图尺寸是否一致，不符之处及时提出，进行核对修正，不得擅自处理，否则后果自负。
1.2 测量放线所使用的仪器，工具必须是经检验过的合格品，每次测量前应先检验校正，否则不得使用。
二、建筑测量放线
2.1 施工流程
审核人交底人接受交底人
技术交底记录工程名称：宇都·德雅林居三期项目地下车库。
测量放线标高抄测技术交底
技 术 负 责 人
交 底 人
接 受 交 底 人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
技术交底记录
日 期：2011年7月20日 鲁JJ－005－
工程名称
临沂电信综合楼
施工单位
天元建设集团有限公司415项目
交底部位
基础、主体
工序名称
工程测量放线、标高抄测技术交底
交底内容：
每层±3
总高H≤30m±5
30m＜H≤60m±10
项目（专业）
技术负责人
交底人
接受交底人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
11、地下部分0.5m线抄测：墙体拆模后及时用水准仪把本层0.5m水平线抄测墙体上，并用墨线弹出，用红漆标注标高尺寸。小房间或不便用水准仪的地方，用φ12mm流体塑料透明水管抄测，用水准仪或水管抄平后，应换人进行复测，避免读数和计算错误，扶塔尺时，应注意尺身要立直、立稳，不能前后左右歪斜，避免出现大的误差和错误。
（3）、高程测量控制:
由建设单位提供的坐标点（三和三街与沂蒙二路交汇处中心，绝对高程为69.76m，引至施工现场后向上量0.69m作为本工程的±0.000标高控制点，作为标高控制测量依据。
四、施工测量工艺
（一）±0.000以下的轴线投测和高程传递
1、基槽开挖标高控制：本工程基底标高为-5.1m，用5m塔尺无法一次传递，需进行二次传递，引测随基槽分步开挖分层引测，采用往返测或换人测，保证精度符合测量规范。当基础开挖接近槽底标高时，为控制开挖标高，防止超挖少挖，在槽壁上每隔3米测设距槽底设计标高0.5米或1米的水平木桩或钢筋桩，桩顶面测定标高误差控制在±3mm以内，大挖机械挖至槽底-3.85处停止大面积开挖，采用小挖进行局部基坑开挖，并在每个基坑内侧壁设置水平木桩，在水平木桩上钎上钉子，标高为每承台底标高上0.5m，拉线进行控制。小挖挖至槽底预留200㎜的人工清土，其标高误差为-50mm。
测量放线技术交底
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
测量放线技术交底
范围：工程定位、测量、施工放线。
一、准备工作：1.测量放线前要认真阅读施工图纸，了解设计意图及施工要求,对图纸的设计尺寸及标高，要认真核对，检查总尺寸和分尺寸是否一致,总平面图和大样图尺寸是否一致,不符之处及时提出，进行核对修正，不得擅自处理，否则后果自负。
2.测量放线所使用的仪器,工具必须是经检验过的合格品，每次测量前应先检验校正,否则不得使用。
二、施工测量1、施工测量说明1)基准点引入：本工程的坐标点引入以及标高引入是由甲方提供测绘单位的“引测高程成果表”.应由甲方委托专业单位进行本工程定位.2）施工依据：《工程测量规范》(GB50026—07)2、平面控制网的测设该工程占地面积较大，场地比较紧张，这对施工控制网的布设比较不利，考虑该工程的实际情况，对本工程的整体采用外控法，对主楼部分采用内控法，根据当地城市导线点，对每栋楼设置十字轴线控制网法。
3、平面控制网布设原则1) 平面控制应先从整体考虑,遵循先整体、后局部，高精度控制低精度的原则.场区整体布设建筑方格网控制，建筑物采用十字轴线控制网控制。
2）布设平面控制网根据建筑设计总平面图和施工总平面布置图.3）控制点应选在通视条件良好、安全、易保护的地方.4）桩位必须用混凝土保护，需要时用钢管进行围护,用红油漆作好标记.三、高程控制网1、高程控制网的布设原则1）为保证建筑物竖向施工的精度要求，在场区内建立高程控制网，以此作为保证施工竖向精度控制的首要条件。
2）根据场区内甲方提供的水准点布设场区高程控制网。
3）根据土方开挖工作分段进行的特点,高程控制网分段测设，但为了保证基坑底标高精度一致,要及时进行联测。
4）考虑到施测方便，高程控制网,拟布设在基坑外埋设的水准高程点上的位置。
为了便于施测及校核，沿每栋楼基坑的每边布设1～2个控制点.在控制点的设置位置，标明水准控制点的编号,并在旁侧用油漆注明相对标高。
2、水准点的埋设及观测技术要求1)水准点的埋设水准点选在土质坚硬，便于长期保存和使用方便的地方.本工程设置在现场四周围墙上。
技术交底-测量放线
1）依据图纸分格及总包给出的1m标高（±1.000m）基准（此为结构1m线，为建筑线0.95m），采用水准仪在主体结构上测量出幕墙竖龙骨定位线、分格及转角基准线；
2）从各层分格线上画出预埋件十字中心线，以便打凿后置埋件埋孔；
3）测量放线竖龙骨定位线间距最大不超过1.2m；
4）放线过程中墨线不宜过粗，影响放线精度；
技 术 交 底目
交底时间
年月日
交底提要：外墙测量放线交底的机具准备、作业条件、施工工艺以及现场维护和安全。
交底内容：
1、机具准备
水准仪、30m卷尺、5m刚卷尺、电焊机、电钻、30kg重锤、墨斗、铅笔；
2、作业条件
施工测量放线必须在风力不大于四级的情况下进行，放线后定时复核；
4、施工现场维护
放线成果要进行维护，防止因其他因素毁坏放线成果。
5、施工现场安全
作业高度超过1.8m必须系好安全带，扣好安全钩，戴好安全帽，注意上空坠物。
技术负责人
交底人
接受交底人
本表由施工单位填写，交底单位与接受交底单位、建设单位、施工单位、城建档案馆各存一份。
技术交底记录—测量放线
5、做出转接件施工所需的辅助测量线，以复核无误的基准点或基准线为依据，利用米尺、经纬仪做出施工转接件所需的测量线。
6、依据复核的标高、水平基准，根据设计的要求确定内容进行测量放线，定出施工基准线，并用黑线或钢线做好标识。
10、对测量放线过程中所需工具，量检器具进行全面系统检查，确保在测量放线过程中好用，准确。
审核人
交底人
接受交底人
技术交底记录
表C2-1
编号
工程名称
交底日期
施工单位
分项工程名称
测量放线
交底内容:
1、以土建的±0.00MM标高基准，用水平仪、50米卷尺及适当重量的重物，复核土建标高的正确性。
2、如果发现土建标高不准确，应另做标记，将复核结果报总包公司、监理、主设计师。
3、标高复核时应着重注意由于楼体沉降而产生的主、裙楼标高不一致的情况，应确保标高的一致性。
8、对土建预埋件检查要求：
A、标高偏差小于±10MM
B、轴线左右念头小±20MM
C、轴线前后偏差小±10MM
对于超出偏差的预埋件必须修补，修补方式、方法、必须征得甲方监理、土建及设计部门同意并签字后方可进行测量放线修补。
9、定期对幕墙安装定位基准线进行校核，以保证安装基准的正确性，避免因此产生安装误差。
测量放线作业技术交底
测量放线作业技术交底一、作业前的准备1.1 确定作业区域在进行测量放线作业前，必须要先确定作业区域，并初步了解线路的走向和长度等基本信息，以便于合理布局作业，提高作业效率。
1.2 准备必要的工具和设备进行测量放线作业还需要准备一些必要的工具和设备，例如： - 测量仪器：例如电子测距仪、经纬度仪等； - 放线工具：例如放线车、锤子、肥皂水、蓝色线等；- 安全用品：例如安全帽、安全鞋等。
1.3 安排作业人员根据作业量和难度等情况，安排适量的作业人员，确保测量放线作业的顺利进行。
二、测量放线作业流程2.1 实地勘测实地勘测是测量放线作业的第一步，需要测绘人员携带相应的测量仪器进入现场进行。
在勘测过程中，需要留意地形地貌变化，确保测量结果的准确性。
2.2 项目标线在勘测完成后，需要在作业区域的边缘标出项目标线，用以指导后续放线的方向和长度等。
2.3 破土及钢筋验算破土及钢筋验算主要是针对工程建筑项目的施工环节。
在实施破土及钢筋验算前，需要测量人员按照工程项目客户提供的图纸和设计要求，进行精细测量。
2.4 确定基础坑位在进行基础施工前，需要确定基础坑位，确定坑位的位置和大小，根据实际情况标出基础坑位范围，以便于后续的测量放线。
2.5 基坑放线基坑放线分为竖向和横向放线两个步骤，在实施放线前，需要测量人员准确测量基坑范围，确定基坑坑底的水平度。
2.6 架体放线架体放线是指在搭建建筑物的主体时，需要先在地面上进行放线，标出架体的形状和大小。
在放线过程中，需要留意建筑物的整体形状和高度等特征。
三、作业注意事项3.1 安全第一进行测量放线作业时，一定要安全第一。
在作业中需要注意人员和设备的安全，确保不发生伤亡事故。
3.2 精细测量在进行测量放线作业时，需要进行精细测量，确保测量结果的准确性。
任何不确切的数据都会影响后续的施工进度和质量。
3.3 合理使用放线工具在进行放线作业中，需要使用合适的放线工具，根据施工环节的具体要求和项目特点等选择不同的放线工具。
测量技术交底
测量放线工作技术交底一、准备工作1、测量放线前要认真阅读施工图纸，了解设计意图及施工要求；对图纸的设计尺寸及标高，要认真核对；检查总尺寸和分尺寸是否一致，总平面图和大样图尺寸是否一致，不符之处要及时向设计单位提出，进行核对修正。
测量放线前要对施工现场进行实地勘查，根据实际情况编制测设详图，计算测设数据。
2、测量放线所使用的仪器，工具必须是经检验过的合格品，每次测量前应先检验校正，否则不得使用。
二、建筑测量放线1.地上部分测量：1.1平面控制：±0以上施工，外控法不便施工，所以在首层必须确保控制轴线的精度。
地下室顶板施工完毕后，对地下室使用的定位控制点进行复测，校核无误后，用经纬仪采用两次独立投测的方式将复测后的主控制轴线投测到地下室顶板上，并进行闭合校核，校核无误后，进行细部点加密，并用1mm细墨斗线弹出细部轴线、梁、柱、墙边线、剪力墙边线、门洞线、楼梯起步线及其相应的30cm控制线。
经自检互检合格后报验。
验线完毕后，根据主轴线控制网做出楼内的主轴线控制点，作为竖向控制的基点。
控制点的设置采用预埋钢板（100mm×100mm）,并在钢板上刻划“十”字作为标记。
以便以后使用激光垂准仪向上传递楼层控制线。
二层以上施工时，应在各层顶板模板安装时留出内控点的孔洞（尺寸为200×200mm），内控点必须保证每个区有四个点，以便闭合。
1.2标高传递工程出±0以后，将±0标高引测到结构四角及中间部位。
依此做为向上引测的依据。
引测使用吊钢尺法，每个区段至少有两个以上的标高引测点。
然后将水准仪安放在工作面上，校测从下面传递上来的各水准点误差。
误差不得大于±3mm,大于此误差后，应及时调整。
传递标高时，应注意向下拉通尺，杜绝层层传递，避免累计误差。
引测到楼层面的标高点，应选择砼墙面做固定后视点。
在条件允许的情况下，将塔身的标高用吊钢尺法引测，每3米做标记。
测量放线技术交底
交底部位： 测量放线
工艺分类：
技术交底记录
施工班组： 交底日期： 2022-10-24
工艺流程
施工 CAD 节点图
施工三维节点图
测量放线 一、适用规范 《工程测量规范》GB50026-2019 二、测量、放线工具 经纬仪、水平仪、激光标线仪、电子垂直仪、红外线电子距仪、测厚仪、测光仪、木材 水份测试仪、测量仪、湿度计、钢卷尺、大方尺、小方尺、木工铅笔、墨斗、尼龙线、 大小铅垂、木梯、照明灯具、彩色油漆、扫把。 三、人员 专业测量工人 四、工作范围 标段内所有需要的测量放线、定位线、排版线等。 1、从接收总包移交原始定位线开始，验收土建墙、顶、地面的平整度、垂直度是否合 乎国家规范要求，并在平面图上标出具体数据，作为验收资料存档，对不合格的位置要 求土建单位整改。 2、根据总包原始标高点，在墙面弹出+50cm 水平线。 3、根据总包方提供的原始轴线，对每个施工区域弹出离墙边 100mm 的找方线，然后可 延伸至每个墙面和顶面进行找方。确保所有施工区域的装饰空间位置方正、尺寸准确。 4、弹出所有门、窗洞口尺寸、窗台标高线，电梯门洞口定位线。 5、弹出空调、卫生洁具、开关、插座等定位线。 6、根据总包原始管线，确定吊杆定位线。装饰吊杆必须避开管线。 7、弹出卫生间、公共走道、电梯厅等区域空间的墙面抹灰线。 8、卫生间、公共走道、电梯厅墙面抹灰完成后，弹出地面石材、面砖排版线。 9、弹出地面标高控制线、踢脚板上口控制线，地面地板预埋龙骨分隔线。
工序验收: 方法和检查人： □自 检， 由
专职检， 由
负责； □交接检，由 负责。
负责，
技术负责人
交底人
接受交底人
注：本记录一式两份，一份交接受交底人，一份存档。
测量放线技术交底
工程名称XXX 交底日期XXXX年X月X日施工单位XXX 分项工程名称交底提要测量放线技术交底交底内容：一、施工部位：L1一层精装区。
二、施工测量准备：1、设备配置：水准仪、红外线、50m钢尺、7.5m盒尺、墨线盒、喷字牌、红色自动喷漆等；2、放线前的技术准备：(1)、施工人员施工前，由技术人员进行现场技术交底。
(2)、施工人员必须仔细熟悉图纸尺寸要求，若发现现场尺寸与图纸尺寸存在偏差，应立即通知项目技术人员进行处理。
三、施工流程：清理→测量水平线→测量格方控制线→墙体定位线→完成面线（墙面、顶面、地面）→水平标高抄测→墙面天花综合平面布置放样→饰面材料标示四、施工测量：1、清理：清理现场，将房间地面垃圾、浮浆、灰尘等清理干净，保证地面干燥、无水，达到放线要求；2、测量水平标高控制线：以甲方指定L1首层电梯下口地面完成面为水平标高±0.000控制点，自控制点上返1米为水平标高1米控制线，并引测至同楼层走廊、楼梯间、卫生间、等房间内。
3、水平标高抄测：通过水准仪，将楼层原始标高点抄测至各结构柱、墙上，要求每个墙面都弹出清晰的通长水平+1.000m标高线，+1.000m标高线弹设完毕后，墙面喷红色三角标记，三角标记的横边必须与1米线吻合，箭头向下。
根据弹设的1米线结合顶面图弹出相应的吊顶标高线（注：禁止墙面出现几条+1.000m标高线，在弹装饰水平+1.000m标高线之前，先把其它专业弹在墙面的标高线清除干净直至看不见为止）；1米线喷字牌喷设完的1米线标记审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。
工程名称XXX 交底日期XXXX年X月X日施工单位XXX 分项工程名称交底提要测量放线技术交底4、墙面、天花综合平面布置放样：项目部技术人员根据返尺尺寸和设计施工图纸材料规格排布综合天花点位线（需等地面垫层完成后进行放线），包括墙面各专业点位、造型，天花造型天花点位线等。
测量放线技术交底.doc
(2)楼层放线时，用经纬仪将轴线投影到楼面边沿，然后依据楼层平面图轴线尺寸，用50m刚卷尺将各轴线量出并用墨线弹到楼面。
(3)放线完毕，要进行复核并报监理验收。
郑州市重点建设工程质量监督站监制
2、垂直度控制措施
为减少垂直度误差，在施工中应严格控制以下事项：
⑴提高外模板边线的放线精度。对于钢尺量距过程中拉力影响除采用同一标准钢尺外，量距时采取固定拉力的方式。
⑵支模时，除严格按尺寸要求外，还应注意垂直度校正，保证其测量精度。
⑶砌体及装饰工程施时，采用经纬仪控制建筑物外墙各阳角的垂直度。
3、楼面测量放线
测量放线技术交底
工程名称
文化艺术中心
交底时间
工程部位
主体
交底对象
测量组
交底人
接收人
参加交底人员:
内容
1、主体标高控制
根据引进的水准点作为标高控制点复测楼层标高，且在首层结构转角部位，确定出＋0.5ｍ标高位置并弹出控制线，作为起始标高。施工层标高均用50ｍ钢卷尺向上传递，每层不少于5点，以便相互复核。
001-技术交底定位放线和标高抄测
6.1.放基槽灰线时，灰粉不得扬洒，以免造成污染。
6.2.楼层放线准确，墨迹清楚，不得随意弹线、涂抹。
审核人
交底人
接受交底人
1、本表由施工单位填写。
3.质量标准
3.1 高程闭合差±ቤተ መጻሕፍቲ ባይዱ (n为测站数)。
3.2定位测量允许偏差：测量精度±20″ 量距精度1/10000。
4.成品保护
对定位标准桩，引桩，均应用砼墩保护，并用钢管维护刷红白漆作明显标志，以防施工中碰撞、位移。每星期进行一次全面复查，如有变动立即采取补桩。
5.文明、安全施工管理措施
5.1每次施测时，仪器放置地面平稳处，四周无障碍物、无洞边。
2
水准仪
DZS3-1
1
台
已检定
3
钢卷尺
50m
1
把
已检定
4
塔尺
5m
1
根
已检定
1.2人员准备
序号
职位
人员
备注
1
技术负责人
李毅
2
测量负责人
曹治国
3
放线员
李辉龙
4
验线员
李毅、丁武伟、于子群
2.施工方法
2.1定位测量
测量依据：依据测绘院提供的5个角桩点：点GA（X=63582.530 Y＝496959.752）、点GB（X＝63591.146 Y＝496972.716）、点GC（X=63549.935 Y＝497000.071）、点GD（X=63530.797 Y＝497003.795）、点GE（X=63525.579 Y＝496977.000）。
技 术 交 底 记 录
表C2―1
编号
01-C2-001
1测量放线技术交底
二、建筑测量放线
2.1施工流程
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
技术交底记录表
C2-1
编号
01-C2-001
工程名称
宇都·德雅林居三期项目地下车库
交底日期
年月日
施工单位
2.5.6墙体测量控制
在支设好顶板模板时，利用天顶法将墙体的控制线弹到模板上，施工人员依据控制线，放好预留洞的模板及将位移钢筋调整到位，经过检查无误后，依据墙体位置线，将顶板钢筋线弹到模板上，依据钢筋线绑扎顶板钢筋。顶板混凝土浇筑完成后，测量人员
利用天顶法将控制点引测到作业面上，放出墙身线、50cm控制线。以此依据支设墙体模
2.5.7高程控制
高程控制沿结构外墙向上竖直测量。测量时采用通吃进行，避免累计误差。本工程在建筑物的四周中间部位向上引测，引测时对各个施工段进行校核。
2.5.7.1引测步骤如下：
1）根据±0.00水平线，测出相同起始标高（+1.000）
2）用钢尺沿铅直方向向上量至施工层标高+1.00m处，作为施工层水平控制。各层的标高线均由各处的起始标高线向上直接量取。高差超过一整钢尺时，在该层精确测定第二条起始标高线，作为再向上引测的依据。
2.5.9卫生间隔墙测量
主体工程施工完毕后，对主体工程施工时留下的墙体控制线进行复测，经过检查合格后，放出隔墙板的位置线和控制线，作为安装墙体和水暖管道的依据。对于需要抹灰的加气混凝土墙体，须先在顶板上弹出墙体的外边线，然后依据墙体的外边线进行贴饼子，抹灰。确保室内净面积准确。
2.5.10装饰工程测量
测量放线技术交底(0001)
测量放线技术交底本表由施工单位填写。
名称楼原址翻建工程日期施工单位中国京冶工程技术有限公司分项工程名称乐育3#楼新建楼施工放线交底提要测量放线技术交底交底内容：4.测量人员必须持有效证件上岗操作。
二、施工流程1．施工流程表：对桩点进行复测确定建筑物位置确定建筑物位置各楼层放线监理单位现场复测验收监理单位逐层验线确定控制线桩位测量竣工报告本表由施工单位填写。
本表由施工单位填写。
施工单位中国京冶工程技术有限公司分项工程名称乐育3#楼新建楼施工放线交底提要测量放线技术交底交底内容：Q2铅垂控制点和M1光学控制点，并在M1平行方向向西选取一后视点，分别在楼体东侧靠近乐育1#楼设置Q2铅垂控制点、M1处设置基准点以及后视点，并做好标记。
铅垂控制点Q2点测量方法同上述Q3和Q4点，再结合光学控制点M1确定南侧平面控制线。
在楼体的东侧选取两个控制点。
在新建楼楼体9轴向8轴平行1米处取两个点C2和C3，作为光学控制点，并在其平行方向向南和向北各选取一后视点，分别在相应位置做好标记。
通过光学控制点的定位方法，确定东侧平面控制线。
当楼体二层顶板施工完毕后，由于场地狭小的局限性，采用上述铅垂引线方法确定三、四、五层及屋面女儿墙的平面控制线。
在楼体的西侧仿照东侧的方法选取两个控制点，即在新建楼楼体1轴向2轴平行1米处取两个点C1和C4，作为光学控制点，并在其平行方向各选取一后视点，分别在相应位置做好标记。
通过光学控制点的定位方法，确定西侧平面控制线。
同样由于场地狭小的局限性，在C1点处采用上述铅垂引线方法确定三、四、五层及屋面女儿墙的平面控制线。
本表由施工单位填写。
本表由施工单位填写。
名称楼原址翻建工程日期施工单位中国京冶工程技术有限公司分项工程名称乐育3#楼新建楼施工放线交底提要测量放线技术交底交底内容：小于1/10000；测角误差小于±20″）定出角桩引桩，具体方法为在定位桩点上安置经纬仪，后视对面同轴桩点，倒转望远镜，定出该轴线的延长线，用钢尺配合在量出距外墙皮合适地方钉上桩位作为建筑物的角桩引桩，并记录引桩点与外墙皮之间的距离，引桩确定后应按规范妥善保护2、±0.000mm 以下施工测量（1）基坑开挖时，用钢尺配合水准仪将标高传递到基坑内，进行槽底抄平。
测量放线技术交底
轴线间距允许偏差（mm）项目控制偏差(mm)
L＜30m±5mm±2mm
七、结构施工中的楼层标高控制
布测高程控制网，依据规划局提供场区内高程控制基点，再在附近增加测设三个高层控制点，以免丢失施工现场内高层依据。
①对场内设的水准点，每间隔一定的时间联测一次，以作相互检校，精度按二度水准技术指标控制，对检测后的数据进行计算分析，以保证水准点使用的准确性。
工程名称
卓达18号地住宅星辰金座
交底部位
地下一二层
工程编号
日期
交底内容：
测量放线技术交底
一、施工测量方案
1、测量放线
①轴线引测采用激光经纬仪，内控法与10kg线锤相结合。
②标高引测
地上部分：利用塔尺上翻，在四角柱上抄测500mm水平线，用油漆标出详细标高。
二、测量控制网站的建立原则
①网站控制点建立的通视良好，便于保护的地方。
⑥地上结构施工时，每一楼层墙柱混凝土拆模后，对四个大角的角柱在外侧及时弹测轴线并逐层向上引测作为每一楼层测量放线时相互样核的依据。
技术负责人：交底人：接交人：
九、工程测量质量Biblioteka 证措施①所有测量工程必须遵守我公司《作业指导书》中有关测量工作的程序规定。
②所有作业人员必须经过培训上岗，并取得资格证书，测量人员在本工程施工中固定，不调换。
③测量仪器在投入本工程测量工作前进行校核并取得计量合格证，在本工程测量中做到定人定仪器。
④测量活动避开大风等恶劣天气。
⑤对测量控制点妥善保护，地面上的控制桩用混凝土加固外，必要时用钢管搭设护栏，并做醒目标志。
二等1.0(km) 200(m)±10″±20″1/10000
四、内控制点基准点布设
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基础、主体
工序名称
工程测量放线、标高抄测技术交底
交底内容：
制采用内控法。根据各楼层平面图及施工流水段化分情况，选定内控点布设。具体测设过程如下：
（1）、在首层楼板砼浇筑完成后，在首层底板混凝土楼面上通过基坑外围的轴线控制桩，用经纬仪投测控制轴线。
（2）、然后对各轴线组成的方格网进行角度距离测量，精度合格后放出细部柱轴线、柱、墙边线、墙边1m控制线、门窗洞口线等。
9、地下室楼层放线：基础底板浇筑完后，在上人不留痕迹时，用经纬仪向底板上投测轴线控制线，闭合校测精度合格后，用经纬仪、钢尺根据基础平面图放出墙体边线、墙边1m控制线、门窗洞口线等，放完后经自检互检合格后，由验线员验线，验线合格后方可开始下道工序。
10、地下室墙体标高控制：为防止墙砼偏高或偏低，墙体绑扎完毕后，利用统一的50cm水平点，用5米小钢尺上返至上一层的50cm水平线，标注在相应位置的钢筋上，并用水准仪进行复合校测后，根据图纸计算出每一道墙体砼高度，标识在模板上，以便打砼时准确控制墙体高度。
上表面标高为准，顶面标高抄测误差控制在±3mm以内。
4、基础砖模墙放线：垫层砼浇筑后，上人不留痕迹时，用经纬仪向垫层上投测轴线控制线，并用经纬仪在垫层上做闭合校测，精度合格后，根据基础图放出外墙砖模砌墙位置线，放线时考虑外墙防水找平层、防水层、防水保护层，共计30㎜预留量，即外墙外边线向外量30㎜为砌砖模的内边线。
5、基础底板防水保护层的标高控制：根据基槽的水平控制桩和图纸设计标高，用水准仪准确的在间距2×2 m的灰饼上抄出保护层顶标高-4.950m和-3.950m。以灰饼顶面水平面为准，且顶面标高误差控制在±3mm以内。
6、基础底板放线：防水保护层做完后，在上人不留痕迹时，用经纬仪向保护层上投测轴线控制线，并做闭合校测，精度合格后，根据控制线和基础图，用钢尺测出细部轴线，并用墨斗弹出墙边线、轴线、门窗洞口线、柱身节点线、楼梯生根线等基础施工所需各种线。用钢尺量距时，前后尺手动作配合要齐，拉力采用标准拉力50N，对点、读数、划点及时准确。弹线时墨量适中粗细适中，墨线宽度应小于2mm，弹线长度不超过4米弹线误差不超过2mm。对复杂的地方用红漆标识，如柱身节点、轴线标号等，便于施工人员一目了然，放完后，经自检互检合格后，提请监理单位验线，并办理交接检手续进行下道工序施工。
三、施工依据：
（1）、临沂电信综合楼工程设计图纸。
（2）、数据来源：根据规划单位所提供的大地测量坐标点为依据A点（X:86803.687;Y:85739.206）B点（X:86803.687;Y:85796.806），利用经纬仪和50m钢尺测量出各主控轴线（如图所示），最后闭合，轴线控制桩采用80×50×600的木桩砸入土中，外露50mm，端部钉2㎜钢钉作为控制点，用200×200的混凝土墩护柱。
3、高程传递：
（1）、当施工至±0.000时，为保证地上部分的标高及楼层净高，需在首层用水准仪设置4个±0.000水准点，位置见附图。该4个水准点作为该工程封顶的常用固定基准点，并选在上下贯通的边柱等处。（2）、传递时用钢尺根据统一的±0.000水准点向上直接量取，严禁利用相邻下层标高引测，避免误差积累，后将水准仪安置在施工层上，校测由下面传递上来的各条水平线，校测误差控制在2mm以内，在各层抄平时，应后视两条水平线，以做校核，并采用一次精度定平法，以提高观测精度和速度。
（3）、在±0.000以上各楼层施工过程中，要预先在内控点上方相应位置预留一个150×150mm的孔洞，采用吊线坠法进行内控点的竖向传递。平时用木板封盖，投测时揭开。
（4）、首层各内控点1㎡范围内严禁堆放各种材料，投测孔严禁堵塞，对此挂明示牌，以保证测量工作的顺利进行，因楼高太高，应在首层及六层设基准线，以此向上传递，直至结构封顶。
五、二次结构及装修放线
1、为保证装修放线精度与结构一致，在室内装修放线时，应同样以结构施工时的控制线为准，以保证结构与装修施工协调统一，根据室内墙体控制线，对照建筑施工图，弹出后砌墙、门窗
洞口的检查口等位置线，标高尺寸标注在墙体上，并在墙、柱立面、梁或顶板底面、地面上弹出砌墙位置线、控制线，以保证房间开间尺寸和阴阳角方正。
2、基础垫层放线：人工清槽后，用经纬仪向基槽内投测轴线控制线，闭合精度合格后，根据投测下来的轴线控制线和基础平面图放出垫层边线，并钉桩挂线。
3、垫层标高控制：在基槽中央位置安置水准仪，采用一次精密定平法，根据图纸设计标高，准确的抄测出垫层上平标高，标高控制用钢筋头，钢筋头布置间距为2×2 m，每个承台内最少4根，以钢筋上双面胶
项 目（专业）
技 术 负 责 人
交 底 人
接 受 交 底 人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
技术交底记录
日 期：2011年7月20日 鲁JJ－005－
工程名称
临沂电信综合楼
施工单位
天元建设集团有限公司415项目
交底部位
基础、主体
工序名称
工程测量放线、标高抄测技术交底
交底内容：
12、地下室楼层墙体筋控制：在顶板模支模后进行二次模板放线与二次结构放线，用经纬仪在模板上投测轴线控制线，根据轴线控制线测出每一道墙的50cm控制线，并用墨线弹出红漆标识。钢筋工根据墙1m控制线调整立墙筋，保证墙体钢筋出顶板后位置正确。水电工种根据二次结构线把水电预留洞及灯位准确定位。
（二）±0.000以上的轴线控制和高程传递
每层±3
总高H≤30m±5
30m＜H≤60m±10
项目（专业）
技术负责人
交底人
接受交底人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
技术交底记录
日 期：2011年7月20日 鲁JJ－005－
工程名称
临沂电信综合楼
施工单位
天元建设集团有限公司415项目
交底部位
基础、主体
工序名称
工程测量放线、标高抄测技术交底
交底摘要：一、工程概况；二、施工准备；三、施工依据；四、施工测量工艺；五、二次结构及装修放线；六、质量标准
交底内容：
一、工程概况：
7、基础墙体钢筋生根定位放线：当基础底板上网钢筋绑扎完毕后，用1kg的线坠将墙体位置准确的垂吊在钢筋表面上，用红漆标注，以保证墙体、暗柱钢筋生根正确。
8、基础底板标高控制：底板钢筋绑扎完后，用水准仪在墙体、柱钢筋上抄测出底板建筑0.5m控制点，控制点与双面胶顶面平齐，以刚好外露红蓝铅笔线为宜。抄测点应选在房间四大角柱筋处，且每一房间不少于四个点，点位抄测误差控制在±3mm以内。
2、轴线控制线的投测及放样
（1）、投点引测：采用5kg特制的线坠悬吊，以事先确定的控制线为准，直接向各施工层悬吊引测轴线。投测要求：
吊线用没有扭曲的细钢丝蝇，
悬吊时要上端固定牢固，线蝇中间没有障碍，尤其是没有侧向抗力，
首层线蝇下端（线坠尖）的投测人，视线要垂直结构面，多次投测取平均值；中间层线蝇下端的投测人要稳住线坠，用小钢尺量取控制轴线到线蝇的垂直距离告诉放线层上端人员。放线层上端根据下端量取控制轴线到线蝇的垂直距离，从线蝇量取同样的垂直距离则为控制线。
投测时要防风吹和震动，尤其是侧向风吹。
在楼层投测时应全部放通线，有特殊情况时逐层引测中要用更大的线坠每隔3层，但应由下直接到上放一次通线，以作校核。
（2）、轴线放样：利用DT202C经纬仪和50m钢尺对待测楼层的接收点所组成的方格网进行角度、距离测量。满足精度要求后即做为该楼层的平面控制网，以此进行各轴线的细部放线工作，以此法层层向上投测，做为各楼层放线的控制依据。
（3）、高程测量控制:
由建设单位提供的坐标点（三和三街与沂蒙二路交汇处中心，绝对高程为69.76m，引至施工现场后向上量0.69m作为本工程的±0.000标高控制点，作为标高控制测量依据。
四、施工测量工艺
（一）±0.000以下的轴线投测和高程传递
1、基槽开挖标高控制：本工程基底标高为-5.1m，用5m塔尺无法一次传递，需进行二次传递，引测随基槽分步开挖分层引测，采用往返测或换人测，保证精度符合测量规范。当基础开挖接近槽底标高时，为控制开挖标高，防止超挖少挖，在槽壁上每隔3米测设距槽底设计标高0.5米或1米的水平木桩或钢筋桩，桩顶面测定标高误差控制在±3mm以内，大挖机械挖至槽底-3.85处停止大面积开挖，采用小挖进行局部基坑开挖，并在每个基坑内侧壁设置水平木桩，在水平木桩上钎上钉子，标高为每承台底标高上0.5m，拉线进行控制。小挖挖至槽底预留200㎜的人工清土，其标高误差为-50mm。
项目（专业）
技术负责人
交底人
接受交底人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
技术交底记录
日 期：2011年7月20日 鲁JJ－005－
工程名称
临沂电信综合楼
施工单位
天元建设集团有限公司415项目
交底部位
基础、主体
工序名称
工程测量放线、标高抄测技术交底
交底内容：
2、为避免上下层出错台现象，应充分利用结构留洞，用线坠做下贯通，用线坠引测时，不能逐层投吊、顺杆爬，避免误差积累，必须放通线或3-4层垂一次通线，放完后，根据图纸逐间查看核对尺寸，保证其正确性，后由验线员验线。
1、首层楼面轴线投测：为保证足够的测量精度，满足结构安装的精度要求，±0.000以上楼层平面控
项目（专业）
技术负责人
交底人
接受交底人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
技术交底记录
日 期：2011年7月20日 鲁JJ工单位
天元建设集团有限公司415项目
二、施工准备：
工具准备：配备DT202C经纬仪一台、DS3－Z水准仪两台、5m塔尺一把、50m钢卷尺两把、5kg线坠2个、10kg线坠2个，墨斗、工程线一套，测量器具必须经检定合格后方可使用。
人员配备：结构施工测量放线安排放线员3名，另安排2人配合放线。专人抄测，由质检员和技术负责人负责复测和验线。
