基于Ms .Net插件技术的继电保护整定计算软件体系架构

合集下载

面向对象的电网继电保护整定计算管理系统

图１系统总体结构图
Ｆｉ．１Ｔｈｅｗｈｌｙｔｍｔｕｃｕｅｇｏｅｓｓｅｓｒｔｒ
Ｔａｂ．１ＰｏｅｔｎｃｎｉｕｒｔｏａｅｏｒｔｃｉｏｆｇａｉｎｔｂｌｆＧＴｏ
４
编号
删除等。
１２编程语言及开发环境．
９ｌ０
Ｔ１ＶＴＶ２
１ｌ１２
ＴＶ０ｌＴ２Ｖ０
本系统采用ＭｉｏｏｉａｔｄｏＮＴｃｓｆＶｓｌｕｉ．ＥｒｔｕＳ２１００作为开发工具、ＭＳＳＬＳｒｅ２０Ｑｅｖｒ０８作为数
邓丰强，吕飞鹏，张向亮，赵关琳，张新峰，肖飞
（四川大学电气信息学院，四川成都６０６）１０５
山ｗ
一量＿．Ｍ一一Ｐ～一二ｖ～一詈＿山１一一＿至～
诎
摘要：继电保护装置是电力系统安全、稳定运行的重要保证，因此电网继电保护整定计算尤为重要。继电保护整定计算相关软件的研制可以大大提高整定计算的效率，减轻整定计算人员的工作量。针对传统继电保护整定计算软件的局限性，诸如现有软件在通用性、可扩展性和可维护性方面的不足，利通过某电力系统网络的算例计算，验证了本系统的可靠性和有效性。

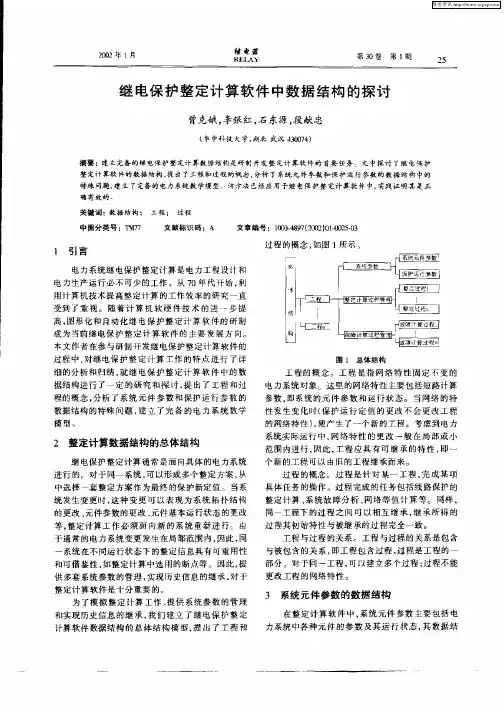

继电保护整定计算软件中数据结构的探讨

工程的概念。工程是指网络特性固定不变的电力系统对象这里的网络特性主要包括短路计算参数，即系统的元件参数和运行状态。当网络的特
程的概念，析了系统元件参数和保护运行参数的分
数据结构的特殊问题，立了完备的电力系统数学建
的网络特性）便产生了一个新的工程。考虑到电力，系统实际运行中，络特性的更改一般在局部或小网范围内进行，因此，程应具有可继承的特性，工即一个新的工程可由旧的工程继承而来。过程的概念。过程是针对某一工程，成某项完具体任务的操作。过程完成的任务包括线路保护的
的处理方法
太式１的位帆小育式Ｉ机的位＃
围３厂站局部接线圈
（）等值线路模型。在故障分析或整定计算过１
分别连接虚拟发电机，参数与１其发电机完全一致，线Ａ上连接的发电机在系统大方式下投运、母小方式下停运；母线Ｂ上连接的发电机在系统大方式下停运、方式下投运。对于变压器，出了三个小给状态位表征变压器的运行状态，以充分表示变压可器的各种运行状态（）元件运行约束条件的表示方法在电力系４统实际运行中，个元件的运行方式并不是相互独各
３系统元件参数的数据结构
在整定计算软件中，系统元件参数主要包括电

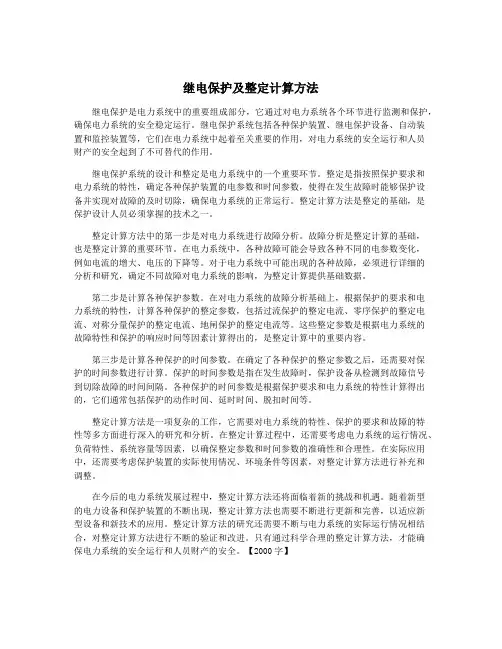

继电保护及整定计算方法

继电保护及整定计算方法继电保护是电力系统中的重要组成部分，它通过对电力系统各个环节进行监测和保护，确保电力系统的安全稳定运行。

继电保护系统包括各种保护装置、继电保护设备、自动装置和监控装置等，它们在电力系统中起着至关重要的作用，对电力系统的安全运行和人员财产的安全起到了不可替代的作用。

继电保护系统的设计和整定是电力系统中的一个重要环节。

整定是指按照保护要求和电力系统的特性，确定各种保护装置的电参数和时间参数，使得在发生故障时能够保护设备并实现对故障的及时切除，确保电力系统的正常运行。

整定计算方法是整定的基础，是保护设计人员必须掌握的技术之一。

整定计算方法中的第一步是对电力系统进行故障分析。

故障分析是整定计算的基础，也是整定计算的重要环节。

在电力系统中，各种故障可能会导致各种不同的电参数变化，例如电流的增大、电压的下降等。

对于电力系统中可能出现的各种故障，必须进行详细的分析和研究，确定不同故障对电力系统的影响，为整定计算提供基础数据。

第二步是计算各种保护参数。

在对电力系统的故障分析基础上，根据保护的要求和电力系统的特性，计算各种保护的整定参数，包括过流保护的整定电流、零序保护的整定电流、对称分量保护的整定电流、地闸保护的整定电流等。

这些整定参数是根据电力系统的故障特性和保护的响应时间等因素计算得出的，是整定计算中的重要内容。

第三步是计算各种保护的时间参数。

在确定了各种保护的整定参数之后，还需要对保护的时间参数进行计算。

保护的时间参数是指在发生故障时，保护设备从检测到故障信号到切除故障的时间间隔。

各种保护的时间参数是根据保护要求和电力系统的特性计算得出的，它们通常包括保护的动作时间、延时时间、脱扣时间等。

整定计算方法是一项复杂的工作，它需要对电力系统的特性、保护的要求和故障的特性等多方面进行深入的研究和分析。

在整定计算过程中，还需要考虑电力系统的运行情况、负荷特性、系统容量等因素，以确保整定参数和时间参数的准确性和合理性。

继电保护配置及整定计算

继电保护配置及整定计算什么是继电保护？继电保护是电力系统中一种用来保护设备和电力系统的安全、稳定运行的措施。

它采用电力系统元件内部（中）或周围的电流、电压、功率或其它物理量作为输入信息，经过信号处理后，控制继电保护输出，实现对故障电气设备或线路的自动隔离，及时切除故障源，确保电力系统的安全和稳定。

什么是继电保护配置？继电保护配置是指根据电力设备的特性、电气系统的构成及各种故障模式，设计出相应的继电保护方案，包括所选择的保护装置、设备的电气连接和整定参数等。

在继电保护设计时，希望能选择能够保护电气设备，又能在故障时快速响应的保护方案。

因此，继电保护配置需要考虑以下几个方面：保护装置的选择、保护回路和保护装置的电气连接、整定参数的选择、安全性因素的综合考虑等。

什么是继电保护的整定计算？继电保护的整定计算是指根据继电保护装置的特性和电气系统的情况，计算出最佳的保护参数。

这些参数包括动作电流、零序电流、过流保护时间延迟等等。

继电保护的整定计算需要考虑到电力系统运行的稳定性、故障检测和快速定位、保护装置的安全性等因素。

继电保护配置和整定计算的流程继电保护设计的流程大致可分为以下几个步骤：1. 电气系统分析在电气系统分析阶段，需要对电气系统的操作性质、架构、电气特性、用电负荷等相关信息进行分析。

这些信息对于后面的继电保护设计和整定计算来说是非常重要的。

2.选用保护装置在选用保护装置阶段，需要根据电气设备特性和系统的正常运行情况，选用适合的保护装置，包括过流保护、接地保护、差动保护、保护继电器等。

3. 保护回路设计在保护回路设计阶段，需要根据电气系统的需要，设计出适合的保护回路，包括电流互感器、电压互感器、电缆、继电器等相关元件的电气连接。

4.整定计算在整定计算阶段，需要根据保护装置特性和电气系统的故障情况，计算出合适的保护参数，包括动作电流、零序电流、过流保护时间延迟等等。

5.保护装置的协调保护装置的协调是指不同保护装置在电气系统中的相互作用，保证它们之间的协调性和稳定性。

基于组件技术的继电保护整定计算软件的设计与实现

基于组件技术的继电保护整定计算软件的设计与实现基于组件技术的继电保护整定计算软件的设计与实现是电力行业中非常重要的一项工作。

这篇文章将介绍该软件的开发流程和主要实现步骤，以及它在电力保护工作中的应用价值。

该软件主要是利用现代化的计算机技术，通过建立一套计算程序，对各种继电保护装置参数进行计算和整定，以确定其动作特性，以达到保护电力系统运行稳定和可靠的目的。

该软件的开发需要经过如下步骤：1.需求分析：在软件开发初期，需要对任务需求进行详细的分析，如软件所需的功能、计算方法、数据处理方式等，以明确软件的目标和要求。

2.概要设计：根据需求分析结果，进行概要设计，确定软件的整体框架和基本模块，并进行设计文档的编写。

3.详细设计：在概要设计的基础上，进行具体实现方案的设计，包括模块设计、数据结构设计、算法设计和数据库设计等，以保证软件功能的实现和效率的提高。

4.编码实现：根据详细设计文档和编码规范，进行程序编码，采用常用编程语言，如C++、Java等。

5.测试和调试：对开发完成的软件进行详细的测试和调试，以保证软件的稳定性、可靠性和易用性。

6.软件发布：当软件经过测试和调试后，进行软件发布，开展使用和维护工作。

基于组件技术的继电保护整定计算软件开发中，需要借助现代的软件工程技术和系统组成原理进行实现。

包括将软件分解成一些独立的组件，使组件具有独立性、复用性和扩展性。

这样的话，维护和改进软件时，可只关注单个组件的开发和更新，从而大大提高了软件的开发效率和可扩展性。

此外，组件技术还提供了一种有效的软件复用和模块化设计方式，可大大降低开发成本和提高软件的质量和稳定性。

在电力保护工作中，基于组件技术的继电保护整定计算软件具有非常重要的价值。

它不仅可以提高保护装置整定的精度和效率，降低保护误动率，还可以在保证系统稳定性的同时，提高电力系统的自动化水平，大大降低了电力系统故障处理的难度和成本。

综上所述，基于组件技术的继电保护整定计算软件的设计与实现是电力行业中一项迫切需要解决的问题。

继电保护及安全自动装置的整定计算

继电保护及安全自动装置的整定计算1. 引言继电保护及安全自动装置在电力系统中起着至关重要的作用，它们能够及时检测电力系统中的故障并采取相应的保护措施，保障电力系统的安全稳定运行。

而继电保护及安全自动装置的整定计算是确定继电保护动作参数的过程，它直接影响到继电保护装置的灵敏度和可靠性。

2. 整定计算的目标继电保护及安全自动装置的整定计算的目标是根据电力系统的运行参数、故障特性等因素，确定继电保护及安全自动装置的动作参数，使其能够在故障发生时快速准确地切除故障，同时确保对正常运行的电力系统不产生误动作。

3. 整定计算方法在进行继电保护及安全自动装置的整定计算时，通常采用如下的步骤：3.1 收集电力系统信息首先需要收集电力系统的相关信息，包括电网拓扑、电力设备参数、线路参数、负载参数等。

这些信息对于计算继电保护及安全自动装置的动作参数非常重要。

3.2 确定故障情况根据电力系统的故障类型和故障位置，确定继电保护及安全自动装置需要进行整定计算的故障情况。

不同的故障情况可能需要采用不同的整定计算方法和参数。

3.3 选择合适的整定计算方法根据电力系统的特点和继电保护及安全自动装置的类型，选择合适的整定计算方法。

常用的整定计算方法有：时间设置原则方法、经验设置法、数学模型方法等。

3.4 进行计算并确定参数根据选择的整定计算方法，进行计算并确定继电保护及安全自动装置的动作参数。

计算过程中需要考虑电力系统的稳态和暂态特性，以及继电保护及安全自动装置的特性曲线等因素。

3.5 进行仿真验证完成计算并确定参数后，需要进行仿真验证，模拟实际的电力系统故障情况，检验继电保护及安全自动装置的动作性能。

4. 应用实例下面以一个实际的应用实例来说明继电保护及安全自动装置的整定计算过程。

4.1 收集电力系统信息收集电力系统的电网拓扑、电力设备参数、线路参数、负载参数等信息。

4.2 确定故障情况根据实际情况，确定需要进行整定计算的故障情况，例如短路故障、过流故障等。

继电保护整定计算软件的应用开发

护整定计算在软件开发中的应用。
系统中继电保护整定计算特点的基础上，将组件化思想融合到了整定计算中，并对组件化继电保护整定计算中的软件构架，体系结构拆分以及ＣＯＭ等技术内容进行简要阐述，以此为作为继电保
统运行和电力供给过程中必不可少的组成部分。本文在分析电网
能以面向对象的方式进一步简化软件开发者的程序设计设计过程，使得系统复杂性得以有效简化。从ＣＯＭ技术的访问软件服务一致性的角度分析，客户在进行软件访问时，ＣＯＭ能够将软件进程，系统软件以及计算机中的动态数据库等以对象形式进行统一处理，使得用户能够在使用时能够通过同一种方法进行访问与查询。ＣＯＭ组件标准是独立于编程语言存在的，它仅作为能够与对象进行交互的二进制界面，向软件开发者提供了多种编写形式的
Ｅ电保护整定计算软件组件化设计思路
计算机技术的进步带动了软件设计领域继电保护整定计算软件的开发奠定了良好的基础，不同过程在相互关联的同时又保持相对独：展，随着软件工程设计中对面向对象和组立，这也为继电保护整定软件的组件式开发提：术研究的深入，分布式与开放式式软件系供了多角度的实现方式。『开发变得更为简易，在整定计算软件组件３．１．１有状态实现：计中，软件工作者在开发软件程序时不再有状态实现是针对数据组件化的交互性：向计算机中输入编程代码，而是在组件技而提出的，是指将电力系统拓扑信息及其对应Ｉ面向对象技术的基础上，创设可重复利用的电气量转化为载体状态，并在实际应用时以程组件，使软件开发者在软件程序编写过面向对象的方式进行封装。在整定计算过程中，ｒ能够通过调用预置的工程组件，进而有数据组件被创建后，有状态实现要求对原始数化计算软件的设计过程，组件的编写和调据进行量化处理，并将计算结果定义为承载变简化程序编写过程的同时，还进一步提升量，使其能够应用到组件模块化处理以及其他件的灵活性，使得统一软件能够在多计算数据应用中。继电保护中的计算分析是以系统下得以应用。计算软件组件化设计思想的拓扑和相关参数为基础的，这在一定程度上增是程序的模块化处理，即通过将庞大，复加了组件间数据传输的数据量，而由于组件化数据内容转化成为多程序模块构成的结构有状态实现只是从数据粒化角度进行处理，所以实现软件程序的组件化。软件组件化中以并为在根本上解决数据量的问题。块并非简单的代码集合，而是能够独立运３．１－２无状态实现组件，这些模块化组件被重复应用于不同无状态实现组件化是指在激活系统数据机软件的设计中，进而有效实现了程序设后，直接对其进行读取与处理，并将其写入数简化。

电力系统继电保护整定计算软件的研究

电力系统继电保护整定计算软件的研究摘要：随着电子工业的不断发展，中继器保护原理一般较为完善。

作为中心技术支持，建立中继器保护的计算方法已被国内外研究人员广泛认为。

为了满足电力系统中中继器保护的发展要求，中继器保护计算人员必须了解现有的中继器保护方法，并通过持续培训，对中继器保护有扎实的理论知识，并掌握新的计算机应用技术，以应对未来的各种中继器保护挑战。

关键词：电力系统；继电保护；整定计算；软件研究1.继电保护整定计算与管理的现状目前，通过将简单短路缺陷的软件计算与人工操作相结合，进行多种计算来调整电力系统继电保护的计算。

虽然与传统模式下的纯手动调整计算相比，这两种方法的这种组合本来能够计算得更精确，但是当面临更大、更复杂的电网缺陷时，计算结果不能更有效、更准确。

此外，在当今计算机流行的时代，计算机可以代替工作进行相关的计算。

但是，由于中国城乡电网的改造和技术水平的提高，电网管理要求较高，不适合于继电保护，继电保护配置计算必须完全由计算机进行。

由于人工主观因素不能完全排除，工作人员的专业素质将严重影响电网继电保护设置的计算和管理。

总之，可以知道，在这种混合模式下还有许多问题需要解决。

因此，受影响的管理者应加大适应工作的优化力度，提供更好的适应技术和适当的管理工作。

2.整定计算软件的功能2.1整定计算原则的自定义整定计算原则所涉及的参数主要包括3类:VBScript使用ActiveXTMScript 与宿主应用程序对话。

使用ActiveXTMScript时,浏览器和其他宿主应用程序不再需要每个Script部件的特殊集成代码。

ActiveXTMScript使宿主可编译Script,获取和调用入口点及管理开发者可用的命名空间。

开发者可在产品中免费使用VBScript源实现程序。

基于VBScript的以上应用特点,原则的编辑储存均直接以VBScript代码的形式进行操作。

在整定计算时,调用相应原则的VBScript代码,送至解释器和执行器进行解释执行,并得到计算结果。

继电保护整定计算系统研究

继电保护整定计算系统研究继电保护是电力系统中的一项重要技术，其主要功能是对电力系统中的异常情况进行检测，并采取相应的保护动作，以保证电力系统的安全与稳定运行。

整定计算是继电保护系统设计与调试中的一项重要任务，其目的是根据系统参数和保护要求，确定继电保护设备的触发条件和保护动作相关参数，以达到对电力系统进行有效保护的目标。

继电保护整定计算系统是一种用于辅助设计继电保护的计算机软件系统，通过输入电力系统的参数、保护要求以及故障情况等信息，进行相应的计算和分析，以得到合适的整定参数。

该系统通常包括以下几个方面的功能：1. 参数输入：用户可以输入电力系统的各种参数，包括电源电压、故障电流、线路参数等。

用户还可以输入保护要求，如触发条件、保护区间等。

2. 整定计算：系统根据输入的参数和要求，进行相应的计算，包括相位计算、时间计算等。

计算的结果可以用于后续的保护设备整定过程。

3. 故障分析：系统能够根据输入的故障情况，进行分析并给出相应的警报或建议。

这可以帮助用户了解电力系统中可能存在的故障情况，并进行相应的修复与整定。

1. 整定算法研究：进一步深入研究继电保护的整定原理和方法，包括各种保护类型的整定算法，如过流保护、差动保护等。

通过对整定算法的研究，可以提高整定计算系统的准确性和可靠性。

2. 系统优化设计：针对整定计算系统的功能和性能需求，进行系统优化设计，包括界面设计、计算算法的优化、计算结果的可视化等。

通过系统优化设计，可以提高整定计算系统的易用性和效率。

3. 故障分析研究：研究继电保护系统中故障的原因和分析方法，包括故障的检测与诊断、故障等级的划分等。

通过故障分析研究，可以提高整定计算系统对故障的判断和处理能力。

4. 数据共享与标准化：研究继电保护数据的共享与标准化问题，包括数据格式的统一、数据接口的制定等。

通过数据共享与标准化，可以提高不同系统之间的互操作性和数据的可靠性。

继电保护整定计算系统的研究对于保障电力系统的安全与稳定运行具有重要意义。

继电保护整定计算系统研究

继电保护整定计算系统研究一、绪论随着电力系统的不断发展和电网的不断扩大，电力系统的安全稳定性和可靠性要求越来越高，继电保护在电力系统中起着至关重要的作用。

继电保护是电力系统中的安全防护系统，其主要功能是在电力系统发生故障时，保护电力设备和系统的安全运行。

为了确保继电保护系统的可靠性和及时性，需要对继电保护进行整定计算，以确定保护装置的整定值，保证在电力系统发生故障时，继电保护能够准确快速地动作。

目前，继电保护整定计算主要依靠手工计算的方式进行，这种方式存在计算周期长、计算精度低、效率低等问题。

本文旨在研究继电保护整定计算系统，通过建立继电保护整定计算模型，提高整定计算的准确性和效率，为电力系统的安全稳定运行提供更好的保障。

二、相关理论和技术探讨1. 继电保护整定计算原理继电保护整定计算是指确定各种保护装置参数的过程，以确保在任何可能的故障条件下，继电保护能够准确地保护电力系统。

继电保护整定计算的原理主要是根据电力系统的拓扑结构和电网参数，通过继电保护设备的特性，对保护参数进行计算和调整，以确保在系统发生故障时，保护装置能够准确地保护电力设备和系统。

2. 继电保护整定计算方法目前常用的继电保护整定计算方法主要包括经验法和数学模型法两种。

经验法是根据工程师的经验和经验公式进行整定计算，其优点是计算简单直观，但是不够科学准确。

数学模型法是利用电力系统的拓扑结构和电网参数，建立数学模型，通过计算机程序进行整定计算，其优点是计算精度高，能够考虑更多的系统参数，但是计算复杂度较高。

3. 继电保护整定计算系统的研究现状在当前，继电保护整定计算系统的研究已经取得了一定的进展，一些继电保护整定计算软件已经得到广泛应用。

这些软件主要基于数学模型法，能够根据电力系统的参数，自动计算出保护整定值。

目前的继电保护整定计算系统还存在一些问题，比如计算精度不高、计算效率低等。

三、继电保护整定计算系统研究内容和方法为了解决目前继电保护整定计算系统存在的问题，本文主要研究内容包括：1. 基于电力系统建模的继电保护整定计算方法研究：建立电力系统的拓扑结构和参数模型，以及继电保护装置的特性模型，通过数学模型法进行整定计算。

继电保护整定计算系统研究

继电保护整定计算系统研究【摘要】本文探讨了继电保护整定计算系统的研究。

在对继电保护整定计算系统的概述、研究背景和研究意义进行了介绍。

在详细讨论了继电保护整定计算系统的研究方法、研究模型、研究实验、研究结果和研究讨论。

在结论部分总结了本研究的重点和发现，并提出了未来研究的展望。

通过对继电保护整定计算系统的研究，可以更好地了解其原理和应用，为电力系统的稳定性和安全性提供重要参考。

【关键词】继电保护、整定计算、系统、研究、方法、模型、实验、结果、讨论、总结、展望、引言、背景、意义1. 引言1.1 继电保护整定计算系统研究概述继电保护整定计算系统是电力系统中非常重要的一个环节，它通过对电力系统进行监测和保护，确保系统运行的稳定性和安全性。

继电保护整定计算系统研究旨在探索和发展一套科学有效的方法和模型，来实现继电保护设备的正确整定和计算，并提高其在电力系统中的性能和可靠性。

继电保护整定计算系统研究概述涵盖了对该领域的整体介绍和概览，包括研究的基本内容、目的和意义，以及目前存在的问题和挑战。

在如今复杂多变的电力系统环境下，继电保护整定计算系统的研究变得愈发重要，以应对电力系统的变化和挑战。

本文将通过对继电保护整定计算系统研究方法、模型、实验、结果和讨论的探讨，系统地揭示该领域的最新研究成果和进展。

通过总结和展望未来的研究方向，为进一步推动继电保护整定计算系统研究的发展提供新的思路和方向。

1.2 研究背景研究背景：继电保护系统是电力系统中必不可少的重要组成部分，其作用是在电力系统发生故障时及时切断故障部分，保护系统正常运行，并确保电力系统的安全稳定运行。

随着电力系统规模的不断扩大和复杂性的增加，继电保护整定计算系统也面临着越来越大的挑战。

传统的手动整定方法已经无法满足现代电力系统对保护系统快速、准确反应的要求，因此开展对继电保护整定计算系统的研究显得尤为重要。

在过去的研究中，研究人员主要集中在传统整定方法的改进和优化，但是这些方法存在着复杂性高、计算量大的问题。

浅谈继电保护整定计算方式及计算机应用

浅谈继电保护整定计算方式及计算机应用
继电保护整定计算是电力系统保护工作中的一项重要工作，在电力系统运行中，继电保护起着非常关键的作用。

继电保护整定的目的是为了保证电力系统的安全稳定运行，同时提高电力系统的抗干扰能力。

本文将对继电保护整定计算方式及计算机应用进行浅谈。

1.基本原则
继电保护整定计算的基本原则是基于电力系统的典型故障模式，按照合理的评估方法来确定保护发生故障时的保护所需的保护动作时间。

2.确定故障点
在继电保护整定计算时，首先需要确定电力系统发生故障的位置和发生故障的类型，这是计算中非常重要的一步。

确定故障点后，即可进入继电保护整定计算的下一步。

3.整定动作时间
继电保护整定计算中的动作时间是保护设备从故障发生时到保护动作的时间。

这个时间一般根据电力系统的负荷、电流和电压等参数来进行计算。

对于不同的保护设备，其计算方法会有所不同。

二、计算机应用
随着信息技术的发展，计算机在电力系统保护工作中的应用越来越广泛。

继电保护整定计算也可以利用计算机进行自动化计算。

这种方法不仅可以提高整定计算的速度，还可以提高计算的精度和可靠性。

常用的继电保护整定计算软件有DIGSI、CID等软件，这些软件均具有良好的计算、图形化等功能，并且可以根据电力系统的实际情况进行定制化。

继电保护整定计算软件的应用可以大大提高整定计算的效率和精度，不仅可以提高电力系统的保护性能，还可以节约工程时间和成本。

此外，一些大型电力系统，因其复杂度和规模的特殊性，其整定计算需要借助计算机进行大规模计算，否则仅靠手工计算就会非常困难。

三、总结。

刍议组件技术下继电保护整定计算软件的设计与实现

刍议组件技术下继电保护整定计算软件的设计与实现摘要：继电保护装置在整个电力系统当中占据着非常重要的地位，其具有可靠性的特点也在最大限度上为电力系统的安全性打下了结实的保障基础，而一个正确的保护定值则是为了能够在最大限度上防止发生事故的重要基础保证，在电力生产以及日常运行的过程当中，对于电力工程的设计当中，继电保护装置的整定计算也是一项重要的核心内容，虽然随着我国科学技术不断的发展进步，计算机电网保护整定计算也逐渐的发展进步，但是还是在整体的软件结构体系以及设计的思维上存在着很多不足之处，这也严重的影响了整定计算软件在我国的实际推广效率。

关键词：组件技术；继电保护器；整定计算；合理软件；设计实现；分析概述一、目前，我国对于整定计算软件的设计不足之处1、整定计算软件严的设计上严重的依赖于编程语言，用不同的语言进行开发的应用难以进行交互，而开发人员还应当在编程各种语言当中，做出决定取舍，而在同一应用当中，很难以装下不同种类的编程语言，也很难为其通过一个良好的性能，因此，对于整定计算软件的设计上，一定不要过于依赖于编程语言。

综上所述，关于我国在对继电保护保护整定计算软件的开发与设计的过程当中出现的问题，但是，还优先的考虑到了整个继电保护整定计算软件的一些；良好的特点以及强大功能，还为了能够更好的满足于生产与使用当中的各种雪球，下文阐述出一种全新的解决方法。

2、软件对于周围环境的适用性较低，很难在不同的使用空间内形成共享代码，随着环境不断的变化，原有的很多代码也逐渐的失去了使用力，所以不得不重新对代码进行第二次利用开发，而由于软件的可维护性能也较低，所以很难去适应周围设备以及电网的结构与保护整定上有着原则性的差异化，并且，很难去有效及时的去运用新的理论与方式，这样就在很大程度上满足不了整个生产运行中的需求，从而也在很大程度上影响了整个整定软件的开发时间以及成本问题。

二、基于继电保护整定计算软件组件化的设计概述随着我国科学技术不断的发展进步，也在很大程度上提升了计算机软件技术的发展进程，并且对于组件技术为开发开放、分布式的系统上，也最大限度上为其提供了一个强大的工具软件。

继电保护整定计算系统简介

继电保护整定计算系统说明书第一章系统结构1．1 图形建模：专业化绘图界面——直观、方便、快捷地绘制系统接线图完善的参数输入界面——快捷灵活地建立元件参数，实现图形数据一体化周到的数据导入及备份功能——决不让您的汗水白流强大的图纸处理功能——可生成、编辑、打印各种图纸，包括主接线图、序网图、保护配置图1．2故障计算：智能化节点编号——数学计算模型自动生成模糊处理——具备抗奇异矩阵的能力独特的相移处理技术——解决变压器的相移问题，真实反映故障后的电气量全面的专业数据输出——提供您想要的所有数据完备的网络操作接口——包容各种运行方式的处理自定义运行方式——提供特殊运行方式处理手段1．3整定计算保护配置——设置保护功能完备的原则库——包罗规程中的所有整定原则实用的整定流程——集专家多年之经验自动整定——弹指一挥，完成整定手动整定——全程可视，任意干预，结果可信实时计算书——详细记录整定过程1．5数据及定值单管理管理查询——全面的专业数据查询定值单模板——自动生成各种定值单模板定制——用户可自行定制定值单模板条件查询——快捷定位所需的数据树状结构——分层管理系统数据全程闭环管理——清晰完备，吻合实际保护运行周期第二章功能体系2．1 系统设置●颜色配置●精度设置●系统设置2．2 电网模型的建立●各种电力元件设备●保护功能标签●保护装置标签●元件的旋转、拉伸、移动、●元件的删除、复制、剪切●元件参数的输入2．3保护功能设置●线路保护●电容器保护●变压器后备保护●变压器差动保护2．4 保护装置参数设置●新建保护装置类型●保护装置参数输入及生成定值单2．5 元件、计算结果、保护、定值的管理查询●一次设备●保护功能装设●等值阻抗●最大负荷电流●保护功能定值●保护装置参数●保护装置定值●选择查询字段2．6定值单管理●定值单查询●按照定值单的状态查询●按照定值单参数查询●定值单维护第三章运行环境3.1硬件要求计算机配置：CPU：800MHZ以上硬盘：20G以上内存：256兆显存：16兆以上显示器：17英寸。

继电保护整定与管理系统可视化平台的研发的开题报告

继电保护整定与管理系统可视化平台的研发的开题报告一、选题背景在电力系统运行中，电力设备故障可能会对系统造成严重影响，引发事故。

因此，在电力系统中必须安装一套可靠性高、快速准确、安全防护的电气保护系统，以快速的、正确的进行设备保护。

而继电保护是电力设备保护的一种常用技术，已成为电力系统保护的主流技术之一。

电力系统中的继电保护整定和管理是非常重要的，其设计合理性和整定准确性关系到电力系统的安全可靠运行。

目前，继电保护整定通常由电力系统运行管理人员手动完成，整定工作往往繁琐复杂，易出现误差，进而影响到系统的稳定性和可靠性。

因此，利用计算机技术开发一个继电保护整定与管理系统，实现系统自动整定、监督管理，提高整定准确性和管理效率，具有重要的理论和实际意义。

二、选题内容本项目立足于电力系统的实际运行需求，利用计算机科学技术，开发一个继电保护整定管理系统的可视化平台，主要包括以下内容：1. 继电保护整定与管理系统的总体架构设计：确定系统的基本功能、技术路线和功能模块，并提出系统需求和规格。

2. 继电保护整定算法设计：从继电保护整定的角度出发，设计出适用于电力系统的整定算法，保证算法的正确性、完整性和准确性。

3. 继电保护整定与管理系统的实现：详细设计和实现整定算法，完成系统的开发与实现。

4. 继电保护整定与管理系统的测试：利用实际数据测试继电保护整定与管理系统的性能，在测试数据上取得满意的性能指标，并通过对数据分析评估，评价系统的稳定性、实用性和可靠性。

5. 可视化平台设计：在整定管理系统上开发一个可视化平台，提供友好的用户界面，支持系统的可视化信息展示和监控，以及数据查询和分析。

三、研究方法和技术路线本项目将采用以下研究方法和技术路线：1. 分析电力系统保护的基本原理和需求，建立继电保护整定和管理系统的总体架构，并提出系统需求和规格。

2. 分析电力设备的运行信息和维护需求，制定合理的继电保护整定算法。

3. 根据系统需求和规格，设计各模块的详细流程和操作，并实现整定算法的模块。

继电保护整定计算系统研究

继电保护整定计算系统研究继电保护整定计算系统是电力系统中常用的一种辅助工具，用于计算和设置保护装置的参数，以确保在电力系统故障发生时能够准确地检测和隔离故障。

继电保护整定计算系统通常由计算机软件和硬件组成，可以根据不同的系统配置和需求进行定制。

该系统的基本功能包括故障类型的选择、保护参数的计算、参数设置和检验等。

在使用继电保护整定计算系统进行计算时，首先需要选择适当的故障类型，如短路故障、接地故障等。

接下来，系统会根据电力系统的拓扑结构、故障电流的大小和方向等信息，利用相应的计算算法来确定保护装置的设置参数。

这些参数包括动作时间、灵敏度、动作电流等，它们的合理设置可以确保保护装置在故障发生时能够及时地进行动作。

在参数计算完成后，整定计算系统会根据设定的误差范围对计算结果进行检验。

如果计算结果不满足误差要求，系统会自动调整计算参数，并输出最终的整定参数。

用户可以根据系统给出的参数进行保护装置的设置，以确保其正常运行。

1. 故障类型的选择和分析。

不同的电力系统故障类型较多，需要根据实际情况选择合适的故障类型，同时利用故障分析方法来确定故障电流的大小和方向等参数。

2. 故障参数计算算法的研究。

继电保护整定计算系统需要提供准确的计算算法，根据不同的故障类型和系统参数来计算动作时间、灵敏度等参数。

这些算法可以基于传统的计算方法，如对称分量法、序分量法等，也可以采用现代的数值计算方法，如有限元法、神经网络等。

3. 整定参数误差分析和校验方法的研究。

计算结果的误差分析和校验是整定计算系统中非常重要的一步，需要研究合适的误差分析方法和校验准则，以确保计算结果的准确性和可靠性。

4. 系统性能优化和应用扩展的研究。

继电保护整定计算系统的性能优化包括计算速度的提升、计算准确性的改进等方面，有助于提高系统的运行效率。

还需要对系统进行应用扩展，使其适用于不同类型的电力系统和保护装置。

继电保护整定计算系统是一门涉及多学科知识的研究领域，其研究内容包括故障类型选择、参数计算算法、误差分析和校验方法、系统性能优化等方面。
