EPLAN端子讲解
EPLAN培训第10章 端子
10.1.3 端子符号和逻辑
以IEC_symbol 符号库为例，如图10-4 所示，在电气工程端子和插头类中，含有 大量设计中常用的符号端子，有些是根据 标准随着EPLAN版本的升级添加到符号库 中的。
图10-4 标准符号库中的端子符号
两种端子符号在原理图上的作用是 一样的，只是在图形视觉上容易区分单 侧图形线和两侧图形线。
第10章 端子
10.1
端子排和端子的基础知识
10.2
端子创建和放置
10.3
端子编辑
10.4
生成端子排定义
10.5
备用端子应用
10.1 端子排和端子的基础知识
10.1.1 什么是端子排和端子
在设备的章节内讨论了符号、元件 和设备的概念，同时我们了解到EPLAN 中的逻辑是由功能定义的，表10-1定义 了功能的数据模型。
表10-1 功能的数据模型
功能
符号+逻辑
功能定义：类别，组，定义 +
DT
属性
主/辅功能
=
特殊功能
根据功能的数据模型，我们可以定 义端子排和端子的数据模型，如表10-2 和表10-3所示。
表10-2 端子排的数据模型
符号+逻辑
功能
电气工程：端子排定义，端子排定义，端子排定义
+
=
X1
功能文本：端子排示例
对于单侧图形线，默认下有图形线 侧表示对内连接，没有图形线侧表示对 外连接。
而对两侧图形线的端子，视觉上无 法进行区分，如图10-5所示。
图10-5 单侧图形线和两侧图形线的端子
这种对内对外的连接定义是由符号 的默认逻辑定义的。
图10-6所示的是单侧图形线端子逻 辑。
eplan 端子 表达类型
eplan 端子表达类型Eplan 端子表达类型：简介与应用场景一、引言Eplan是一款专业的电气设计软件，广泛应用于工业自动化领域。
在电气设计过程中，端子是连接电器设备和导线的重要组成部分。
Eplan提供了丰富的端子库，用于选择和配置各种类型的端子。
本文将介绍Eplan端子的不同表达类型以及其在电气设计中的应用场景。
二、螺钉端子螺钉端子是最常见的一种端子类型，其结构简单、安装方便。
螺钉端子通常由金属螺杆和绝缘材料组成，通过旋紧螺杆来夹紧导线。
螺钉端子广泛应用于电气控制柜、终端盒等设备中，用于连接电源线、控制信号线等。
三、弹簧端子弹簧端子是一种与螺钉端子类似的连接方式，但其使用弹簧力来夹紧导线，而不需要旋紧螺杆。
弹簧端子具有快速、可靠的连接特性，适用于需要频繁拆卸和更换导线的场景，例如测试设备、实验室仪器等。
四、插拔端子插拔端子是一种便于快速连接和拆卸的端子类型。
它通常由插座和插针组成，通过插拔操作来实现导线的连接。
插拔端子广泛应用于需要频繁更换设备或连接导线的场景，例如工业机械设备、生产线等。
五、印刷电路板端子印刷电路板（PCB）端子是一种专门用于连接电路板的端子类型。
它通过焊接或插入方式固定在电路板上，用于连接电路板与其他设备或模块之间的导线。
PCB端子广泛应用于电子产品、通信设备等领域，是电路连接的重要组成部分。
六、导轨端子导轨端子是一种专门用于安装在导轨上的端子类型。
导轨端子具有紧凑、模块化的设计，便于在控制柜中进行安装和维护。
导轨端子广泛应用于工控设备、自动化系统等领域，用于连接导轨上的不同模块之间的导线。
七、应用场景1. 工业自动化：在工业自动化系统设计中，Eplan端子的选择和配置是至关重要的。
不同类型的端子适用于不同的应用场景，例如螺钉端子适用于控制柜中的电源线和信号线连接，弹簧端子适用于实验室仪器的导线连接等。
2. 电力系统：在电力系统设计中，Eplan端子的使用可以使电源线、控制线等导线连接更加可靠和安全。
EPLAN第8章 端子
图8 - 1 9 “生成功能”对话框
（11）端子排-XD7 被创建并带有10 个未放置端子，如图8-20 所示。
图8 - 2 0 端子导航器中的未放置端子
（12）打开页“=GB1+A1&EFS1/2”，按“Ctrl”键单击端子导航器中的端子-XD7：1 至-XD7：5，单击鼠标右键，在弹出的快捷菜 单中选择“放置”命令，或直接拖拉至图8-21 所示位置。
（4）单击端子导航器中-XD2，单击鼠标右键，在弹出的快捷菜单中选择“端子编号”命令，弹出“给端子编号”对话框，如图 8-23 所示，起始值输入“101”，注意PE 和N 端子也要编号，单击“确定”按钮，关闭对话框。查看端子导航器-XD2 端子排的变化。
图8 - 2 3 “给端子编号”对话框
8.3.1 空端子的使用
（2）为此端子排生成端子图表和连接图表指定特殊的表格。默认情况下，项目报表生成的设置是项目的设置，这是一个全 局设置。每次生成端子图表和连接图表都会按项目设置中的表格模板生成。如果在此指定端子图表、连接图表，生成报表就会 忽略项目设置，按此处的设置生成报表。
8.1.3 主端子
端子属性“主端子”复选框被选中，表明此端子是主端子，如图8-7 所示。与设备概念中有主功能一样，端子也可以被赋予主 端子。
图8 - 1 5 端子功能定义
（7）在接下来的“属性（元件）：端子”对话框中，如图8-16 所示，输入或检查端子排完整设备标识符，名称中输入“N”，单 击“确定”按钮，关闭对话框。
图8 - 1 6 “属性（元件）：端子”对话框
（8）未放置端子“N”被建立在导航器中，如图8-17 所示，导航器中端子“N”前面有未放置图标显示。
图8 - 2 单侧图形线和两侧图形线的端子
eplan部件分类
eplan部件分类EPLAN部件分类概述EPLAN是一款电气设计软件，广泛应用于工业自动化领域。
在EPLAN 中，部件分类是非常重要的，它能够帮助工程师快速准确地找到所需的部件，并且提高设计效率。
本文将介绍EPLAN中常见的部件分类及其特点。
1. 电缆和导线电缆和导线是电气设计中最基础的部件之一。
在EPLAN中，电缆和导线被分为多个子分类，如电源电缆、信号电缆、控制电缆等。
每个子分类又根据其特点进一步细分，比如电源电缆可以根据电压等级、截面积等进行区分。
通过这样的分类，工程师可以快速找到符合设计要求的电缆和导线。
2. 开关和按钮开关和按钮是控制系统中常用的部件。
在EPLAN中，开关和按钮被分为多个子分类，如按钮开关、刀闸开关、限位开关等。
每个子分类又根据其功能和特点细分，比如按钮开关可以根据动作类型（按钮、开关）和动作方式（双动、单动）进行区分。
通过这样的分类，工程师可以方便地选择合适的开关和按钮。
3. 传感器和执行器传感器和执行器在自动化系统中起到了至关重要的作用。
在EPLAN 中，传感器和执行器被分为多个子分类，如接近开关、光电开关、电机驱动器等。
每个子分类又根据其工作原理和功能特点进行细分，比如接近开关可以根据感应距离、工作原理（感应式、容抗式）进行区分。
通过这样的分类，工程师可以快速找到符合系统需求的传感器和执行器。
4. 保护器和断路器保护器和断路器在电气系统中起到了保护设备和人身安全的作用。
在EPLAN中，保护器和断路器被分为多个子分类，如熔断器、断路器、过载保护器等。
每个子分类又根据其额定电流、断开能力等参数进行细分。
通过这样的分类，工程师可以方便地选择合适的保护器和断路器。
5. 控制器和接口模块控制器和接口模块是自动化系统中的核心部件。
在EPLAN中，控制器和接口模块被分为多个子分类，如PLC、DCS、HMI等。
每个子分类又根据其功能和通信接口进行细分，比如PLC可以根据其编程方式（梯形图、指令表）和通信接口（串口、以太网）进行区分。

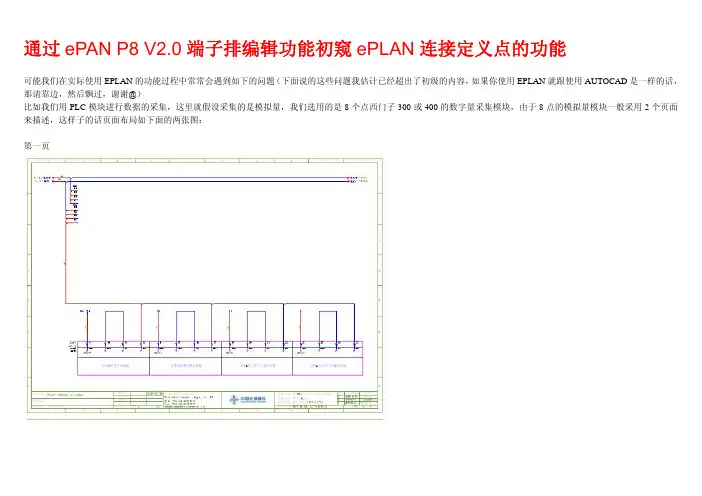

ePLAN 通过端子排编辑功能初窥连接定义点的功能
通过ePAN P8 V2.0端子排编辑功能初窥ePLAN连接定义点的功能
可能我们在实际使用EPLAN的功能过程中常常会遇到如下的问题（下面说的这些问题我估计已经超出了初级的内容，如果你使用EPLAN就跟使用AUTOCAD是一样的话，那请靠边，然后飘过，谢谢@）
比如我们用PLC模块进行数据的采集，这里就假设采集的是模拟量，我们选用的是8个点西门子300或400的数字量采集模块，由于8点的模拟量模块一般采用2个页面来描述，这样子的话页面布局如下面的两张图：
第一页
第二页
为了更好的描述会出现的问题，我们把第一页和第二页中供电端子部分做一个局部放大
下面是第一页
接着是第二页
这个时候如果你不进行任何设置的话，打开端子排导航器，然后右击X13端子，然后编辑，出来的结果如下图
看上图，其实在实际使用过程中，没有一个公司会把M4\M5，P4\P5中间断开，因为这不是我们期望得到的效果，我们想得到的效果是M1-M9，P1-P8都各使用一个短接片。
上个图说明上面这个图在实际中的效果
如果如上图一样的话，那还的手动在M4与M5之间加接一根软导线，那这样子是费时又费力的。
说了这么多把问题描述清楚了，那其实解决问题的办法也很简单，只需要三步即可. 第一步在第一页跳转到第二页的中断点上放置一个连接定义点，连接定义点的功能描述选为“内部” 如下图
第二步更新连接
第三步在端子排导航器上选定的端子排上右击，本例为X13，选编辑按下图操作，把图中蓝底选项打勾
之后，就没有之后了，点确定，然后问题解决！OK。
eplan P8 端子的使用
端子 端子1插入端子和端子排定义插入端子和端子排定义 (4)1.1 插入端子.......................................................4 1.2 插入端子排定义.................................................5 2创建和编辑端子排创建和编辑端子排 (7)2.1 创建端子排.....................................................7 2.2 创建具有预定义属性的端子排.....................................9 2.3 编辑端子排....................................................13 2.4 编辑端子排的属性..............................................15 3创建和编辑端子创建和编辑端子 (17)3.1 创建端子......................................................17 3.2 创建具有预定义属性的端子......................................19 3.3 编辑端子......................................................23 4确定端子排结构确定端子排结构 (25)4.1 生成功能模板..................................................25 4.2 删除功能模板..................................................27 5添加或删除排附件添加或删除排附件 (30)5.1 显示排附件....................................................30 5.2 添加栏附件....................................................30 5.3 删除栏附件....................................................33 6 端子排序端子排序..................................................................................................................................................35 7 端子编号端子编号..................................................................................................................................................37 8 移动端子移动端子..................................................................................................................................................39 9 编辑端子目标编辑端子目标..........................................................................................................................................40 10生成短连接生成短连接..............................................................................................................................................42 10.1在一个端子上生成鞍型跳线 (42)11 定义多层端子定义多层端子 (44)只能在特定的扩展阶段使用该功能。
eplan端子
4
确定端子排结构 ................................................... 25
4.1 生成功能模板 .................................................. 25
4.2 删除功能模板 .................................................. 27
11 定义多层端子 ..................................................... 44
ቤተ መጻሕፍቲ ባይዱ
EPLAN
2
只能在特定的扩展阶段使用该功能。信息
端子
EPLAN
3
端子
1 插入端子和端子排定义
在插入相应的符号时，可以直接定义端子和端子排定义。在端子排导航器或者在设备 导航器中也可以预定义端子或者端子排定义，并且从那里（通过弹出菜单）开始放 置。如果您想要复制端子排定义，就必须将其放置。
4. 单击 [确定]。
5. 在属性 <... > 对话框中的端子排定义选项卡上为新的端子排输入需要的数 据。
EPLAN
11
6. 请
单
击
端子
[
确
定
]
。
在选中的设备标识下，创建一个具有相应属性的端子排定义。
如果您没有输入数据，将生成一个未预定义的端子排。可以在以后对其定 义。
EPLAN
12
端子
2.3 编辑端子排
提示： 您也可以采用相同的方式在编辑端子排对话框中创建端子。 通过弹出菜单 > 新功能，您可以同时创建多个端子。
3.2 创建具有预定义属性的端子
EPLAN多层端子的设置方法
EPLAN多层端子的设置方法
在EPLAN的设计中，涉及到端子的问题，特别是多层端子，往往都不会怎么设置，我为此找到了解决方法：
这是双层的
还有多层的
那么在图中该如何表示呢？
1，设备标识符要一致，图中，X2的5-7为3个端子的下面一层，8-10为上面一层，都是X2端子
2.设定端子层号，也就是端子的上下层，这样定义：
从图中，不难看出，上面一排三个端子，我设定了第0层，为主端子（一般电流较大）
下面一排设为第1层，取消勾选主端子，当然一个端子可以有多个主端子。
一般双层的端子都只有一个主端子。
当然我这样做只是一个示范，还得考虑电流符合等情况的。
1。
eplan 端子的使用
端子 端子1插入端子和端子排定义插入端子和端子排定义 (4)1.1 插入端子.......................................................4 1.2 插入端子排定义.................................................5 2创建和编辑端子排创建和编辑端子排 (7)2.1 创建端子排.....................................................7 2.2 创建具有预定义属性的端子排.....................................9 2.3 编辑端子排....................................................13 2.4 编辑端子排的属性..............................................15 3创建和编辑端子创建和编辑端子 (17)3.1 创建端子......................................................17 3.2 创建具有预定义属性的端子......................................19 3.3 编辑端子......................................................23 4确定端子排结构确定端子排结构 (25)4.1 生成功能模板..................................................25 4.2 删除功能模板..................................................27 5添加或删除排附件添加或删除排附件 (30)5.1 显示排附件....................................................30 5.2 添加栏附件....................................................30 5.3 删除栏附件....................................................33 6 端子排序端子排序..................................................................................................................................................35 7 端子编号端子编号..................................................................................................................................................37 8 移动端子移动端子..................................................................................................................................................39 9 编辑端子目标编辑端子目标..........................................................................................................................................40 10生成短连接生成短连接..............................................................................................................................................42 10.1在一个端子上生成鞍型跳线 (42)11 定义多层端子定义多层端子 (44)只能在特定的扩展阶段使用该功能。
端子跳线_EPLAN Electric P8教育版使用教程_[共2页]
![端子跳线_EPLAN Electric P8教育版使用教程_[共2页]](https://img.taocdn.com/s3/m/c0e60dc05f0e7cd1852536cb.png)
10.1 端子排和端子的基础知识10 125 10.1.5 主端子和辅助端子与设备概念中有主功能一样，端子也可以被赋予主功能，赋予主功能的端子，叫主端子。
一个端子有多种功能定义被赋予，被赋予主功能后，其余的功能就是辅助功能，此类端子，叫做辅助端子。
图10-10所示的是端子属性中的主端子定义。
与设备具有主功能相似，在端子属性对话框中未激活主端子，对话框中没有“部件”标签。
只有激活主端子，对话框中才有“部件”标签。
说明具有主端子功能的端子可以被选型，并可以进行设备选型（智能选型）。
主端子可以被当做设备插入到原理图中，也可以在端子导航器中被拖放在原理图中。
10.1.6 端子跳线端子排上的端子可以通过跨接线进行相连，这些连接可以用跳线或鞍型跳线。
根据评估原理图上端子间逻辑和端子类型，系统自动生成跳线或鞍型跳线。
除自动生成跳线外，还可以通过手动为端子连接设置跳线，即手动跳线。
如图10-11所示，系统提供两种类型跳线，分别为自动跳线和手动跳线。
如果端子排上相邻的端子需要连接，连接的功能定义应该由常规连接改为跳线连接。
根据端子类型（功能定义不同），自动生成跳线。
如果是常规端子，生成跳线连接；如果是鞍型端子，则生成鞍型跳线。
图10-12中X3端子排的端子为鞍型端子，鞍型跳线设置为自动。
由于端子1和端子2相邻，两者间生成鞍型跳线；端子2、4、6由于不相邻，它们间生成跳线连接（软连接）。
图10-12 鞍型跳线和跳线的区别图10-10 端子属性中主端子定义图10-11 手动和自动跳线。
EPLAN端子讲解ppt课件
+
=
X1
功能文本：端子排示例
主功能
Page 5
主功能端子排
表10-3 端子的数据模型
符号+逻辑
功能
+
电气工程：端子，2个连接点端子，端子
=
X1
编号：2
辅助功能
Page 6
辅助功能端子
10.1.2 端子排定义
➢ 方法一：通过【插入】>【端子排定义】， 在图形编辑器中完成。图10-1中端子名称X1前的“-X1=”1.6 端子跳线
Page 26
图10-11 手动和自动跳线
图10-12中X3端子排的端子为鞍型端子， 鞍型跳线设置为自动。
由于端子1和端子2相邻，两者间生成鞍 型跳线；端子2、4、6由于不相邻，它们间生 成跳线连接（软连接）。
Page 27
Page 28
图10-12 鞍型跳线和跳线的区别
两种端子符号在原理图上的作用是 一样的，只是在图形视觉上容易区分单 侧图形线和两侧图形线。
对于单侧图形线，默认下有图形线 侧表示对内连接，没有图形线侧表示对 外连接。
而对两侧图形线的端子，视觉上无 法进行区分，如图10-5所示。
Page 15
图10-5 单侧图形线和两侧图形线的端子
Page 16
第10章 端子
10.1
端子排和端子的基础知识
10.2
端子创建和放置
10.3
端子编辑
10.4
生成端子排定义
10.5
Page 1
备用端子应用
10.1 端子排和端子的基础知识
10.1.1 什么是端子排和端子
在设备的章节内讨论了符号、元件 和设备的概念，同时我们了解到EPLAN 中的逻辑是由功能定义的，表10-1定义 了功能的数据模型。
eplan 端子的使用
端子 端子1插入端子和端子排定义插入端子和端子排定义 (4)1.1 插入端子.......................................................4 1.2 插入端子排定义.................................................5 2创建和编辑端子排创建和编辑端子排 (7)2.1 创建端子排.....................................................7 2.2 创建具有预定义属性的端子排.....................................9 2.3 编辑端子排....................................................13 2.4 编辑端子排的属性..............................................15 3创建和编辑端子创建和编辑端子 (17)3.1 创建端子......................................................17 3.2 创建具有预定义属性的端子......................................19 3.3 编辑端子......................................................23 4确定端子排结构确定端子排结构 (25)4.1 生成功能模板..................................................25 4.2 删除功能模板..................................................27 5添加或删除排附件添加或删除排附件 (30)5.1 显示排附件....................................................30 5.2 添加栏附件....................................................30 5.3 删除栏附件....................................................33 6 端子排序端子排序..................................................................................................................................................35 7 端子编号端子编号..................................................................................................................................................37 8 移动端子移动端子..................................................................................................................................................39 9 编辑端子目标编辑端子目标..........................................................................................................................................40 10生成短连接生成短连接..............................................................................................................................................42 10.1在一个端子上生成鞍型跳线 (42)11 定义多层端子定义多层端子 (44)只能在特定的扩展阶段使用该功能。
EPLAN通过端子排导航器批量建立端子（多层）
建立双层端子时，如果要生成1H,1L,2H,2L.....10H,10L的端子排的话，应在端子排导航器中右键弹出菜单“新功能”（2.7版本），弹出对话框
在编号样式中填入上图中的规则，则可以生成相应端子排。
如下图
创建三层端子排，如下图
生成的端子排如下图
综上所述，得出多层端子排的编号式样的规则：生成N个
2层：高层1名称，低层1名称，高层2名称-低层N名称
3层：高层1名称，中层1名称，低层1名称，高层2名称-低层N名称
附3层端子排编辑页面图，从下图可以很形象的看出3层端子结构（可通过此编辑页面对鞍型跳线进行手动编辑）
画图时推荐通过端子导航器生成端子排，好处多多。
EPLAN通过端子排导航器批量建立端子(多层)
建立双层端子时，如果要生成1H,1L,2H,2L.....10H,10L的端子排的话，应在端子排导航器中右键弹出菜单“新功能”（2.7版本），弹出对话框
在编号样式中填入上图中的规则，则可以生成相应端子排。
如下图
创建三层端子排，如下图
生成的端子排如下图
综上所述，得出多层端子排的编号式样的规则：生成N个
2层：高层1名称，低层1名称，高层2名称-低层N名称
3层：高层1名称，中层1名称，低层1名称，高层2名称-低层N名称
附3层端子排编辑页面图，从下图可以很形象的看出3层端子结构（可通过此编辑页面对鞍型跳线进行手动编辑）
画图时推荐通过端子导航器生成端子排，好处多多。
eplan 端子 表达类型
eplan 端子表达类型EPLAN 端子表达类型EPLAN 是一款广泛应用于电气设计和自动化工程的软件，它提供了丰富的图形符号和工具，用于创建和管理电气图纸和电路板布局。
在 EPLAN 中，端子是电气连接的重要部分，不同的端子类型用于连接不同的设备和电路。
1. 标准端子标准端子是 EPLAN 中最常见的端子类型之一。
它们通常用于连接电源、开关、传感器和执行器等设备。
标准端子具有固定的插槽和螺钉接头，可方便地连接电线和导线。
在设计电气图纸时，可以使用不同的符号和引脚来表示不同类型的标准端子。
2. 弹簧端子弹簧端子是一种先进的连接技术，它使用弹簧力将导线固定在插槽中，从而提供可靠的连接。
与传统的螺钉接头相比，弹簧端子具有更好的电气性能和可靠性。
此外，使用弹簧端子可以提高连接速度和效率，减少线束的体积和重量。
3. PCB 端子PCB 端子是专门设计用于电路板布局的端子。
它们通常具有可焊接的引脚，可方便地连接到电路板上。
PCB 端子通常用于连接电子元件和电路板之间的信号和功率线路。
在 EPLAN 中，可以使用不同的符号和引脚来表示不同类型的 PCB 端子。
4. DIN 端子DIN 端子是一种常见的端子类型，用于连接电气设备和控制柜。
它们具有标准化的尺寸和安装孔，可以方便地安装在 DIN 导轨上。
DIN 端子通常具有螺钉接头，可用于连接导线和电缆。
在 EPLAN 中，可以使用不同的符号和引脚来表示不同类型的 DIN 端子。
5. 终端盒终端盒是一种特殊的端子类型，用于连接和分配电气信号和电源线路。
它们通常用于控制柜和电气设备中，提供了一个集中的连接点，用于管理和保护电气连接。
终端盒通常具有标准化的尺寸和接口，可以方便地安装和维护。
在 EPLAN 中，可以使用不同的符号和引脚来表示不同类型的终端盒。
6. 焊接端子焊接端子是一种专门用于焊接连接的端子类型。
它们通常具有可焊接的引脚和插槽，可方便地连接到电路板或设备上。
eplan培训端子排号解读
Suzhou
鞍形跳线（必须相邻端子）
Harmontronic Co.,LTD reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.
Suzhou
尖头接柜内（进线端），圆头接柜外（出线端） ，而且会影响到报表：
Harmontronic Co.,LTD reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.
导航器中自动新增了一个有10个端子的端子排X3。
Suzhou
为线缆分配端子
Harmontronic Co.,LTD reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.
Suzhou
改标示符X2为一个新的o.,LTD reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.
EPLAN端子讲解
=
主功能端子排
表10-3 端子的数据模型
符号+逻辑
功能
+
电气工程：端子，2个连接点端子，端子 X1 编号：2 辅助功能
=
辅助功能端子
10.1.2 端子排定义
方法一：通过【插入】>【端子排定义】， 在图形编辑器中完成。图10-1中端子名称X1前的“-X1=”是原理图上图形化的端子 排表示。
图10-1 图形化端子排定义
如图10-8所示，端子排X1和X2在导航器 中的自然顺序相同，但X2端子排在原理图上 的顺序与X1不同。 X2端子在原理图上的排列顺序为1，3， 5 ， 2， 4。 图中X2端子在端子导航器和原理图中的 顺序不同。
图10-8 端子的自然顺序和在原理图上的顺序
端子根据放置在原理图上的顺序排 序，这是端子的图形顺序。 端子属性“排序（图形）<20810>” 激活，如图10-9所示，端子导航器和原 理图上的端子排序一致。
根据外部电缆：用于连接共用一根电缆 的彼此相邻的端子（外部连接）。这样 简化了电缆的连接点，因为可依次放置 全部电缆连接。根据需要预先生成自动 电缆，或手动定义。
根据跳线：此排序将影响相互连接的前 后定位端子，然后重新生成鞍形跳线。 同样适用于通过手动跳线设置出现在端 子上的连接。
在“编辑端子排”对话框中可以为 端子排添加附件。 在“编辑端子排”对话框中，单击 鼠标右键弹出菜单对话框，如图10-29所 示，选择“插入可排成行的附件”。
第10章端子端子排和端子的基础知识101端子创建和放置102端子编辑103生成端子排定义104备用端子应用105101端子排和端子的基础知识1011什么是端子排和端子在设备的章节内讨论了符号元件和设备的概念同时我们了解到在设备的章节内讨论了符号元件和设备的概念同时我们了解到eplan中的逻辑是由功能定义的表101定义了功能的数据模型
