建立土地利用现状数据库第一章数据准备第一节概述MAPGIS土地利用数据库管理系统软件主要是针对县市级1:10000土地利用现状图的日常管理而开发的软件,它的使用步骤和操作模块按照以下图示进行,各个部分可以单独使用,也可以联合一体,以下操作是在MAPGIS软件6.2及以上版本的基础上实现的。
初始建库处理图示如下图:变更数据处理如下图:第二节图形数据采集图形数据的采集一般是利用1:10000标准分幅土地利用图完成的,所以本节内容按照分幅数据和图幅数据合并方式编写,图形数据的图幅合并一般在分幅属性录入和归并后进行,即此时的分幅图形文件是带有属性数据的,合并后的图形是整个县(市)的,也带有属性。
1.2.1 图纸扫描对不同类型和质量的图件采用不同的扫描方式。
对于薄膜图和单色纸图,采用黑白二值方式扫描;对于彩色纸图,采用灰度方式扫描。
1:10000土地利用现状图可以采用单幅分块扫描或单幅整块扫描,分辨率不得低于200DPI,文件保存为TIFF格式。
注意,扫描时图纸要放正,扫描得到的图像图幅下方两个内图廓点的连线与水平线的角度误差不超过0.2度。
1.2.2 图像校正图像校正的操作步骤如下:1、从“开始”菜单中找到程序组“MAPGIS土地利用数据库管理系统”,启动“MAPGIS主菜单”程序。
2、在“MAPGIS主菜单”中启动“图像分析”模块。
3、从“文件”菜单下点击启动“数据输入”,将扫描的TIFF文件转换为内部MSI文件格式。
弹出如下对话框:(1)设定转换数据类型为TIF(*.tif)文件,指定目标文件目录为用户工作目录;(2)填加文件按钮用来填加扫描后的TIF文件到转换文件列表中,也可以直接点击添加目录按钮选择TIF文件所在的目录;(3)点击转换按钮开始数据格式转换,完成后系统提示转换成功;(4)转换完毕后,点击关闭按钮推出当前活动窗口。
2、点击“文件”菜单下“打开影像”命令,选择转换后的文件。
3、点击“镶嵌融合”菜单下“图幅生成控制点”命令,弹出如下窗口。
MapGIS的基本功能及图形数据的输入与编辑
![MapGIS的基本功能及图形数据的输入与编辑](https://img.taocdn.com/s3/m/1cc6a851f01dc281e53af01a.png)
实验一、MapGIS的组成及基本功能一、MAPGIS 的主要功能1.数据输入在建立数据库时,我们需要将各种类型的空间数据转换为数字数据,数据输入是GIS的关键之一。
MAPGIS 提供的数据输入有数字化仪输入、扫描矢量化输入、GPS 输入和其它数据源的直接转换。
2.数据处理输入计算机后的数据及分析、统计等生成的数据在入库、输出的过程中常常要进行数据校正、编辑、图形整饰、误差消除、坐标变换等工作。
MAPGIS 通过图形编辑子系统及投影变换、误差校正等系统来完成,下面分别介绍之。
(1) 图形编辑该系统用来编辑修改矢量结构的点、线、区域的空间位置及其图形属性、增加或删除点、线、区域边界,并适时自动校正拓扑关系。
图形编辑子系统是对图形数据库中的图形进行编辑、修改、检索、造区等,从而使输入的图形更准确、更丰富、更漂亮。
(2) 投影变换地图投影的基本问题是如何将地球表面(椭球面或圆球面)表示在地图平面上。
这种表示方法有多种,而不同的投影方法实现不同图件的需要,因此在进行图形数据处理中很可能要从一个地图投影坐标系统转换到另一个投影坐标系统,该系统就是为实现这一功能服务的,本系统共提供了20 种不同投影间的相互转换及经纬网生成功能。
通过图框生成功能可自动生成不同比例尺的标准图框。
(3) 误差校正在图件数字化输入过程中,通常的输入法有:扫描矢量化、数字化仪跟踪数字化、标准数据输入法等。
通常由于图纸变形等因素,使输入后的图形与实际图形在位置上出现偏差,个别图元经编辑、修改后可满足精度要求,但有些图元由于发生偏移,经编辑很难达到实际要求的精度,说明图形经扫描输入或数字化输入后,存在着变形或畸变。
出现变形的图形,必须经过数据校正,消除输入图形的变形,才能使之满足实际要求,该系统就是为这一目的服务的。
通过该系统即可实现图形的校正,达到实际需求。
(4) 镶嵌配准图象镶嵌配准系统是一个32 位专业图象处理软件,本系统以MSI 图象为处理对象。
实验三 MAPGIS图形编辑
![实验三 MAPGIS图形编辑](https://img.taocdn.com/s3/m/bab417c92cc58bd63186bdec.png)
实验三 MAPGIS图形编辑一、实验目的1、掌握点、线、区图元的编辑;2、掌握拓扑处理的主要流程;3、掌握图层编辑和系统库的编辑方法;二、实验主要内容✓数据编辑MAPGIS图形编辑系统提供了强大的图形和属性编辑功能,通过数字化(矢量化)操作,进入系统的数据都是点图元和线图元。
由于系统和人工的误差,编辑是必不可少的步骤。
下图是其图形编辑系统的界面✓点编辑点图元有6种类型:注释、子图、圆、弧、图像、版面统改参数1、单击菜单点编辑→替换点参数→子图,弹出“子图参数替换”对话框,设置替换条件和替换结果参数,单击“确定”按钮编辑图层属性结构2、单击菜单点编辑→编辑点属性结构,弹出“编辑属性结构”对话框(从图中可知,对于点文件,系统默认的属性字段有1项,即ID),添加所需的属性字段根据参数赋属性3、单击菜单点编辑→根据参数赋属性,弹出“根据参数修改属性”对话框,在该对话框中选择“图形参数条件”,然后再统改相应的属性,如“类型”,单击“确定”按钮,完成属性的赋值功能根据属性赋参数该操作与“根据参数赋属性”过程相反,如修改要素图层的颜色、大小、图层号等参数。
根据表达式检索得到其相应的参数,然后修改之4、单击菜单点编辑→根据属性赋参数,弹出“表达式输入”对话框,在该对话框中输入所需的表达式,单击“确定”按钮,弹出“统改参数对话框”(见前面统改参数对话框),可以修改满足条件的图元参数注释赋为属性把点文件中的注释赋给属性中的某个字段作为字段值,首先应编辑注释(点)属性结构,然后才能执行该功能5、编辑点(注释)属性结构(同步骤2),然后选择注释赋属性功能,选择“类型”字段,完成将注释字串的内容自动写到该字段中根据属性标注释在点文件中,图面上有很多字符串是作为点图元的属性存贮的,可以利用“根据属性标注释”功能自动将该属性字段的内容在其相应的位置上生成指定参数的注释串6、单击菜单点编辑→根据属性标注释,弹出“标注属性选择”对话框,在该对话框中输入相应参数,单击“确定”按钮,完成根据属性标注释功能✓线编辑高程自动赋值一种等高线快速赋值方法7、在菜单栏中选线编辑→参数编辑→修改线属性结构,增加双精度类型高程字段(字段类型必需是浮点型或双精度)8、在菜单栏中选矢量化→高程自动赋值,用鼠标拖出一条橡皮线,系统弹出“高程设置”对话框,输入相关参数,单击“确定”按钮,系统将凡与该橡皮线相交的等高线,根据已设置的当前高程为基值,自动逐条按高程增量递增赋值(原先若有值,则被自动更新高程)(注: = 1 \* GB3 ①当前高程:当前要赋值等高线的高程值; = 2 \* GB3 ②高程增量:高程递增量; = 3 \* GB3 ③高程域名:存储高程值的属性域名)✓区编辑输入区输入区,也就是普染色,它有两种方式。
第五章 mapgis图形输入编辑
![第五章 mapgis图形输入编辑](https://img.taocdn.com/s3/m/5fc51fa1284ac850ad024207.png)
第五章图形输入编辑通过前面章节内容的学习,我们已经完成了数据采集的前期工作,即完成原始栅格地图的校正工作。
本章将在校正后的地图上识别地图,判读地图,并进行矢量化。
我们从文档、地图、图层的层次讲解数据的结构,同时介绍各类要素的输入编辑操作,图层以及图元的基本操作,最后介绍一下图例文件的作用以及相关操作。
通过本章的学习,能够正确把握一幅地图文档的数据组织,熟练通用编辑的基本操作过程,学会生成图例文件以及理解图例文件的作用。
5.1 数据组织在MapGIS Studio中,数据是按照树状结构进行组织的。
一个应用程序中只能当前只能打开一个文档,若在已有文档存在的情况下,打开另一个文档则第一个文档自动关闭;一个文档中可以建立若干个地图;一个地图可以加载若干个图层,图层是最基本的数据组织单位。
其组织结构图图所示。

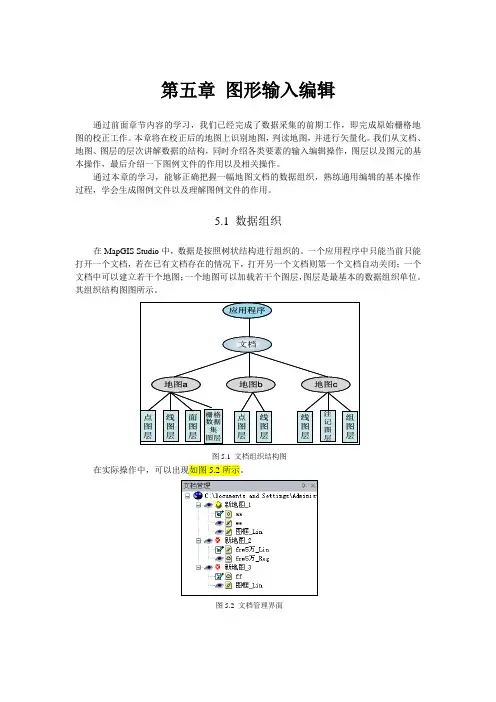

图5.1 文档组织结构图在实际操作中,可以出现如图5.2所示。
图5.2 文档管理界面5.1.1基本概念●地图文档:地图文档是地图的一种数据的综合表现和管理形式,存储了组成地图的各种制图元素,包括标题、指北针、图例、比例尺、专题图、布局、数据窗体、图层等,但图层只是作为地理数据的一种引用,指向位于本地或者网络数据库中的地理数据集,并不存储地理数据;●排版、布局:为用户最后出版地图的版面控制提供功能和方法;●排版框:排版框用以把出版时需要的各种制图元素和版面有机的结合起来,一个排版框绑定一个元素;●地图:用户感兴趣的一些对地理数据引用构成的图层的集合。
地图的主要作用是集中的管理这些独立的图层,为用户归纳,综合分析地理数据等提供手段;●图层:图层是对一类具有相似特性的地理数据的引用;●组图层:把用户感兴趣的一组特定图层集合在一起,集中管理;●要素层:用以对地理数据库中要素类的引用形成的图层的管理;●符号化(规则化):对要素层中的要素指定规则,按特定规则显示和分析提供支持;●地图环境:每一个Map都有一个地图环境,描述与Map相关的一些环境信息,如图例表示、比例尺表示、指北针表示等;●制图元素:构成地图环境的一些元素,包括图例元素、比例尺元素、指北针元素等;●弧段:几何空间中的坐标点序列,包括折线、圆、椭圆、弧、矩形、样条、贝塞尔等;●点:几何空间中单一坐标点;点分为“一般点”、“实结点”、“虚结点”;●几何实体:地理对象的外观特征或可视化形状。
Mapgis图形编辑技巧
![Mapgis图形编辑技巧](https://img.taocdn.com/s3/m/200cffb5f80f76c66137ee06eff9aef8951e484e.png)
1、Mapgis图形编辑技巧造线或矢量化时常用功能键F8键(加点):用来控制在输入线或矢量跟踪过程中需要加点的操作。
按一次F8键,就在当前光标处加一点。
F9键(退点):用来控制在造线或矢量跟踪过程中需要退点的操作,每按一次F9键,就退一点。
F11键(改向):用来控制在造线或矢量跟踪过程中改变跟踪方向的操作。
按一次F11键,就转到矢量线的另一端进行跟踪。
F12键(抓线上点):在输入或矢量化一条线开始或结束时,可用F12功能键来捕捉需相连接的线头或线上点或靠近线。
Shift键(抓线上最近点):在输入或矢量化一条线开始或结束时,按住Shift键用鼠标来捕捉需相连接的线上最近点。
Ctrl键(封闭线):在输入或矢量化一条封闭线结束时,按住Ctrl键右击鼠标可使该线的首尾封闭。
2、如何进行符号库之间符号的拷贝?第一步:进〃系统设置〃,把系统库目录设置为源符号库所在的目录。
第二步:进入〃输入编辑〃,选择〃系统库〃菜单下的拷贝符号库。
第三步:系统要求选择目的符号库。
系统会弹出显示两个符号的对话框。
第四步:在对话框的左边,选择要拷贝的符号,在右边给这个符号选择一个合适的位置,最好将此符号放置目的符号库的尾部。
然后,选择红色的箭头,这样就实现了符号库之间的拷贝。
用插入、删除的操作来实现符号库的编辑。
按确定按钮后,退出操作。
3、几个MAPGIS图形编辑技巧1、数字“0”的巧用1.1做图时经常遇到铁路、公路、高速公路交织穿插在一起。
按一般的制图原则,有上下关系之分,高速公路在最上层,可压盖其它线状地物,高级道路可压盖低级道路,道路又可以压盖河流。
而作业者操作时往往容易忽视先后顺序,把应该是上层的内容绘到了下层,如果删除重绘,显然比较费工,在此介绍一种简单易行的操作方法:(1)单击“线编辑”菜单,点击“造平行线”命令。
(2)选择要移到上层的那条线,系统会提示你输入产生的平行线距离,你可设定为“0”,这时这条线自然移到了上层。
MAPGIS作图规范
![MAPGIS作图规范](https://img.taocdn.com/s3/m/609643fd102de2bd960588b1.png)
三、地质图色谱
地层时代 第四系 地三系 白垩系 侏罗系 三迭系 二迭系 石炭系 泥盆系 志留系 奥陶系 寒武系 震旦系 元古界 太古界 酸性岩 中性岩 基性岩 超级性岩 矿体 矿化体 主色系 黄 -蓝 颜色 黄 土黄 黄绿、以黄为主 蓝 灰黄红 灰黄绿 灰带蓝 灰黄褐 绿稍带黄 绿稍 带蓝 绿带灰 浅褐色 浅-深褐色 浅-深紫色 红色为主 紫红 绿色 深紫色 大红 紫红 颜色代号 1501-1518 135-139 112-116 1532-1551 992-930 156-158 518-561 1552-1563 1362-1381 622-630 1382-1401 877-888 156-158 247-249 922-941 1222-1235 156-173 186-190 1519-1522 202-205 209-211 1393 196-200 6 174
剖面图
一、点文件

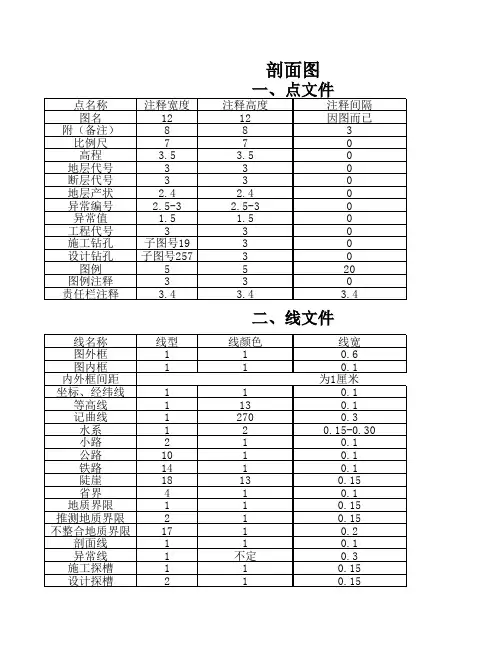

点名称 图名 附(备注) 比例尺 高程 地层代号 断层代号 地层产状 异常编号 异常值 工程代号 施工钻孔 设计钻孔 图例 图例注释 责任栏注释 注释宽度 12 8 7 3.5 3 3 2.4 2.5-3 1.5 3 子图号19 子图号257 5 3 3.4 注释高度 12 8 7 3.5 3 3 2.4 2.5-3 1.5 3 3 3 5 3 3.4 注释间隔 因图而已 3 0 0 0 0 0 0 0 0 0 0 20 0 3.4
MAPGIS如何根据属性修改图例
![MAPGIS如何根据属性修改图例](https://img.taocdn.com/s3/m/a2ec7960caaedd3383c4d368.png)
UPC-wtteng
(4)弹出“检查/选择工作区内容”对话框,而后选择你修改是点还是线或者面,并选择图 例修改依据的属性字段,本例中选择“地类编码”,而后属性内容框中显示所有的地类编码。 然后选择一种地类编码,比如选择“012——水浇地”,则所有的水浇地图斑闪烁。
(5)打开图例板,根据地类编码找到水浇地的图例,并单击选择;
(1)打开原始数据 比如说我这个从 ARCGIS 转过来的数据,刚打开就是一堆随机色形成的斑块图,我们
需要利用图斑的“地类编码”属性进行区属性的修改,而且跟图例保持一致;
ng (2)关于如何关联图例和打开图例就不在唠叨了,但是在修改之前需把文件设置为编辑; UPC-wtte (3)选择菜单栏中的“检查”,再选择子菜单“工作区属性检查”
mapgis操作实例--子图、线形、图案的制作方法(标准)
![mapgis操作实例--子图、线形、图案的制作方法(标准)](https://img.taocdn.com/s3/m/df03e8912cc58bd63186bdba.png)
子图、线形、图案的制作方法先来认识一下符号编辑框,如下图,符号编辑框为高各一毫米的正方形,高宽都20等分,所以每一个小格刻度为0.05毫米,中心坐标为(0,0),好了我们已经认识了符号编辑框,下面我们通过具体示例来学习符号线型的制作方法。
一、子图以1:1000地形图的古亭符号为例介绍它的制作过程,由国标(GB )查得古亭各组成部分的尺寸大小如图, 由尺寸大小我们可得到各组成部分的比例关系,然后由比例关系把古亭这个符号缩放到边长为1mm 的符号编辑框中。
由此我们可以算出古亭符号各组成部分都乘以1/3后的长度就是在符号编辑框中的尺寸,见左图3mm3mm1.5m1.5m步骤:系统库→编辑符号库→弹出编辑符号窗口→点击清除→按符号各部分乘1/3后的长度在1mm见方的编辑框中用“输入线”画出→见下图编辑中输入子图后的坐标位置。
注意:这里输入线的宽度就是最终输入子图的显示宽度,所以要注意线划的宽度确定符号线划的粗细。
也可以用键盘输入线画子图更为精确。
下一步:保存符号,“子图编号”缺省为最后一个序号。
也可以输入258以内的数来替换掉现有的子图符号。
“缺省颜色”为做子图所用颜色时,在编辑中输入子图颜色可变,“缺省颜色”为其他的值时,子图颜色不可变。
下一步就是怎样在输入子图时确定子图的高和宽,可以把高和宽看成是比例系数,就是一毫米见方中的符号乘以多大的系数可得到国标(GB)规定尺寸大小,上面的古亭符号乘了1/3后缩放到了符号编辑框,同理当输入子图时子图的高和宽取3时就可得到规定的尺寸大小。
还有一个注意的是:符号编辑框中央的小十字就是在编辑中输入子图后的坐标位置。
二、线型线形的比例与尺寸确定方法与做子图相同,就不在叙述。
(以铁路线为例),基线图中的基线就是在编辑中输入线过程中鼠标走过的位置。
用户可在符号编辑框中相对基线不同的位置作几个线形,在编辑中用这几个线型分别画几条线,还原显示后,观察线的坐标位置与显示位置的关系,这样可以更深一步理解基线。
MAPGIS操作手册上
![MAPGIS操作手册上](https://img.taocdn.com/s3/m/edf1fb133a3567ec102de2bd960590c69fc3d85b.png)
第一章 MAPGIS基础知识1.1、MAPGIS基本概念。
顾客坐标系:是顾客处理自己旳图形所采用旳坐标系。
设备坐标系:是图形设备旳坐标系。
数字化仪旳原点一般在中心,笔绘图仪以步距为单位,以中心或某一角为原点。
地图:是按一定旳数学法则和特有旳符号系统及制图综合原则将地球表面旳多种自然和社会经济现象缩小表达在平面上旳图形,它反应制图现象旳空间分布、组合、联络及在时空方面旳变化和发展。
窗口:是顾客坐标系中旳一种矩形区域。
顾客能够变化这个矩形旳大小、或移动位置来选择所要观察旳图形。
窗口就象摄影机旳取景框,当我们瞄准不同旳地方,就选用了不同旳景物。
离景物越远框内涉及旳景物越多而成像就小;当我们接近它,所涉及旳景物越少,成像越大。
利用窗口技术,我们能够有选择旳考察图形旳某一部分,观察图形旳细致部分或全局。
视区:是设备坐标系中旳矩形区域,它是图形在设备上旳显示区。
可视区是在一定高程和一种或多种视点内,经过计算所得到旳一种或多种视点旳可见区域。
图层:是顾客按照一定旳需要或原则把某些有关旳物体组合在一起,我们称之为图层。
如地理图中水系构成一种图层,铁路构成一种图层等。
我们能够把一种图层了解为一张透明薄膜,每一层上旳物体在同一张薄膜上。
一张图就是由若干层薄膜叠置而成旳,图形分层有利于提升检索和显示速度。
靶区:是屏幕上用来捕获被编辑物体(图形)旳矩形区域,它由顾客在屏幕上形成。
控制点:控制点是指已知平面位置和地表高程旳点,它在图形处理中能够控制图形形状,反应图形位置。
点元:点元是点图元旳简称,有时也简称点,所谓点元是指由一种控制点决定其位置旳有拟定形状旳图形单元。
它涉及字、字符串、子图、圆、弧、直线段等几种类型。
它与“线上加点”中旳点概念不同。
弧段:弧段是一系列有规则旳,顺序旳点旳集合,用它们能够构成区域旳轮廓线。
它与曲线是两个不同旳概念,前者属于面元,后者属于线元。
区/区域:区/区域是由同一方向或首尾相连旳弧段构成旳封闭图形。
MapGIS制作地图入门详细图文过程
![MapGIS制作地图入门详细图文过程](https://img.taocdn.com/s3/m/e70c70c95fbfc77da269b1f4.png)
实验一根据图幅号校正一、实验过程1:打开MapGIS软件地图编辑器,选择添加图层,右键当前编辑,矢量化光栅文件求反,栅格几何校正工具,开始校正。
2:控制点信息,删除原控制点,图幅生成控制点,输入图幅信息,图幅坐标确定,生成GCP点,顺序修改所有控制点,计算控制点残差。
保存控制点信息。
3:校正预览,逐格网校正,结束栅格校正。
4:移除现图幅,添加保存的校正后图幅,单击图幅下方单位进行地理坐标系与单位的修改,保存文件。
二、实验结果1:控制点信息控制点ID 校正点X坐标校正点Y坐标参照点x坐标参照点Y坐标RMS 1, 646.482715, 3924.965002, 566141.378498, 3352705.817095, 2.33229 2, 1319.616256, 3926.175857, 567000.000000, 3352711.047855, 0.47576 3, 2105.612795, 3928.583756, 568000.000000, 3352717.224861, 1.88233 4, 2891.690571, 3932.203788, 569000.000000, 3352723.493424, 2.05069 5, 3676.324833, 3936.795278, 570000.000000, 3352729.853450, 1.18464 6, 4462.645330, 3941.796375, 571000.000000, 3352736.305067, 0.38865 7, 5247.522314, 3945.602207, 572000.000000, 3352742.848115, 1.18878 8, 5369.474367, 3946.152117, 572154.393966, 3352743.866466, 0.77375 9, 5371.232172, 3744.519111, 572152.702660, 3353000.000000, 0.14592 10, 5250.292335, 3743.356495, 572000.000000, 3353000.000000, 1.0661 11, 4465.566082, 3734.575373, 571000.000000, 3353000.000000, 0.15665 12, 3679.796581, 3725.954750, 570000.000000, 3353000.000000, 0.19613 13, 2894.107330, 3717.334128, 569000.000000, 3353000.000000, 0.2136 14, 2108.658828, 3708.793756, 568000.000000, 3353000.000000, 0.39921 15, 1322.648577, 3700.092883, 567000.000000, 3353000.000000, 0.27055 16, 648.565838, 3692.447965, 566139.597831, 3353000.000000, 1.913 17, 5375.691643, 2961.628723, 572146.098325, 3354000.000000, 2.64997 18, 5261.626009, 2960.600111, 572000.000000, 3354000.000000, 2.57857 19, 4476.418257, 2951.176990, 571000.000000, 3354000.000000, 1.72425 20, 3690.889505, 2942.155118, 570000.000000, 3354000.000000, 1.34634 21, 2905.280504, 2933.213496, 569000.000000, 3354000.000000, 1.06606 22, 2119.430752, 2923.950875, 568000.000000, 3354000.000000, 0.44094 23, 1332.939002, 2914.929003, 567000.000000, 3354000.000000, 0.7242324, 653.858968, 2906.753311, 566133.543852, 3354000.000000, 1.17052 25, 5382.075715, 2172.960330, 572139.492212, 3355000.000000, 1.59451 26, 5272.959683, 2171.824986, 572000.000000, 3355000.000000, 1.352 27, 4487.832181, 2163.124113, 571000.000000, 3355000.000000, 1.40533 28, 3701.741680, 2154.824491, 570000.000000, 3355000.000000, 1.02457 29, 2916.533928, 2146.203868, 569000.000000, 3355000.000000, 1.0944 30, 2130.042177, 2137.342496, 568000.000000, 3355000.000000, 1.24635 31, 1343.791177, 2129.123123, 567000.000000, 3355000.000000, 1.14174 32, 660.033564, 2121.459894, 566127.488241, 3355000.000000, 1.31307 33, 5388.297889, 1387.421667, 572132.884319, 3356000.000000, 1.93853 34, 5284.855106, 1386.741355, 572000.000000, 3356000.000000, 1.57483 35, 4498.925105, 1378.200983, 571000.000000, 3356000.000000, 1.40035 36, 3713.155603, 1370.142110, 570000.000000, 3356000.000000, 0.83705 37, 2927.225602, 1361.360987, 569000.000000, 3356000.000000, 0.89351 38, 2140.814102, 1352.981115, 568000.000000, 3356000.000000, 0.7887 39, 1354.322352, 1344.280243, 567000.000000, 3356000.000000, 1.43164 40, 665.645129, 1337.289961, 566121.431000, 3356000.000000, 0.36846 41, 5395.240914, 606.858484, 572126.274649, 3357000.000000, 2.68089 42, 5295.867780, 605.670219, 572000.000000, 3357000.000000, 2.54358 43, 4510.339029, 596.808847, 571000.000000, 3357000.000000, 2.40403 44, 3724.409027, 587.626475, 570000.000000, 3357000.000000, 1.83249 45, 2938.077777, 578.203354, 569000.000000, 3357000.000000, 0.9325 46, 2151.265027, 569.422232, 568000.000000, 3357000.000000, 1.29546 47, 1365.335026, 560.239861, 567000.000000, 3357000.000000, 1.25369 48, 671.014664, 552.397766, 566115.372128, 3357000.000000, 0.47716 49, 672.480188, 301.041234, 566113.401831, 3357325.134338, 4.08226 50, 1368.414115, 301.430729, 567000.000000, 3357330.543362, 1.99574 51, 2155.534264, 303.509483, 568000.000000, 3357336.730745, 0.9098 52, 2942.013401, 306.238628, 569000.000000, 3357343.009677, 1.80104 53, 3728.493527, 310.420460, 570000.000000, 3357349.380416, 1.55643 54, 4514.091889, 314.530442, 571000.000000, 3357355.842691, 1.02215 55, 5300.092490, 317.444865, 572000.000000, 3357362.396772, 1.60508 56, 5397.272976, 317.317474, 572123.873477, 3357363.214949, 2.017292:校正结果图实验二手动方式输入控制点校正一、实验过程1:打开MapGIS软件地图编辑器,选择添加图层,右键当前编辑,矢量化光栅文件求反,栅格几何校正工具,开始校正。
【mapgis应用】根据工程创建图例
![【mapgis应用】根据工程创建图例](https://img.taocdn.com/s3/m/9bbc826bcaaedd3383c4d346.png)
进入mapgis输入编辑系统,并打开工程
在左侧【工程文件列表区】空白处【右键】单击,选择【新建工程图例】
弹出图例编辑对话框,依次选择图例类型为点、线、区,并点击【插入】添加到右侧列表框内,点图例一般为子图时添加,为注释时可忽略不添加
完成后效果如下图
点击【确认】,弹出提示框,选择【是】
选择保存文件位置,以及更改图例文件名,点击【保存】
在左侧【工程文件列表区】空白处【右键】单击,选择【关联工程图例】
点击【修改图例文件】按钮
选择上一步保存的图例文件,点击【打开】【确认】
在左侧【工程文件列表区】空白处【右键】单击,选择【自动提取图例】
点击【高级设置】
如下图,在左侧列表框依次选择需要提取的文件,右侧【来自字段】选择需要作为图例名称的属性字段,每次选择完成都应点击【参数应用】
选择【手工选取源文件】,点击【自动提取】
弹出框选择【是】,完成后点击【退出】
在左侧【工程文件列表区】空白处【右键】单击,选择【打开图例版】查看提取图例
在图例板内右键,选择【标题为图例名称】
执行后效果:图例名即为前面设置的属性字段
在左侧【工程文件列表区】空白处【右键】单击,选择【创建分类图例】
修改【列优先列数】【图例文件名】【标题及格式】
【预览】中修改图例放置位置
点击【移动范围】,拖动图例到合适位置,点击【关闭】
所有修改完成后,点击【创建】,图例文件便自动添加到工程中了
添加完图例文件后,可能文字显示异样,这时勾选图例.WT文件,选单【修改点参数】,勾选所有图例注
释,修改注释高度、注释宽度、字体即可。
Mapgis图形编辑技巧
![Mapgis图形编辑技巧](https://img.taocdn.com/s3/m/49253f8c8662caaedd3383c4bb4cf7ec4afeb6e9.png)
可压盖其它线状地物,高级道路可压盖低级道路,道路又可以压盖河流。
而作业者操作时往往容易无视先后顺序,把应该是上层的内容绘到了下层,如果删除重(2)选择要移到上层的那条线,系统会提示你输入产生的平行线距离,你可设定为“0〞,这时这条线自然移到了上层。
1.2为了美化图面,增加地图的艺术性,设置不同颜色花构边的标题和字,具体作法如下:(2) 然后再点“编辑〞对话框,在下拉菜单中,选择“复制点〞,在“阵列复制〞对话框中行或列数任选一项,参数设置为“2〞,另一项为“0〞,再按系统提示将x、y 方向的距离,设置为“0〞,这时在同一位置就生成了两个同样的字。
2、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。
3、在电脑里做剖面图1)、先把MAPGIS图生成JPG格式,在PHOTOSHOP中图像—图像大小—文挡大小中输入经过变化后的宽度和高度数字〔根据剖面图的比例和JPG图的比例关系得出〕,然后按需要裁剪,以减少图形的所占内存;2)、裁剪后旋转使剖面线处于水平位置;新建线4)、以图上等高线和X轴交点为垂足画垂直X轴的直线,以等高线的高程画垂直于Y轴的直线,上述两直线相交点就是我们要求剖面轮廓线的拐点,把这样一系列的点连起来就成了剖面图的轮廓线。
5)、最后再整饰一下,就作成了剖面图。
4、如何捕捉线的节点在输入线时,将鼠标移至你需要捕捉的节点附近,先按住键盘上的SHIFT键〔注意不要松开〕,再单击鼠标左键。
就可以捕捉到离光标最近的节点。
5、捕捉线上的任意位置〔也就是即时靠近线〕在输入线时,将鼠标移到你需要靠近的线的附近,按一下键盘上的F12键,弹出一个对话框,选择靠近线选项,再单击确定4、由AutoCAD到Mapgis一、AutoCAD中的准备1、在CAD的图层中,点和不能混合在一个图层中〔圆和文字属于点〕;2、填充界线单独一层;3、等高线单独一层;4、线形相同/似的线条一层,比方用紫色、0.3mm表示的断层要单独设成一层;用红色表示的矿脉单独设成一层,等等;5、字体、大小相同/似的文字单独一层;7、由于AutoCAD数据转换为MapGIS一个图层将对应转换后Mapgis空图层〕删除掉;8、完成上述步骤后,以*.dxf〔AutocadAutocad启动Mapgisdxf图层名〕,然后点击保/换名存线countor.wl〕三、误差校正利用MAPGIS生成该图标准图框,对该图进行误差校正。
mapgis工程图例中的分类码和编码的用法
![mapgis工程图例中的分类码和编码的用法](https://img.taocdn.com/s3/m/e860bad433d4b14e852468eb.png)
选定要保存的项目文件,单击鼠标右键在弹出的快捷菜单中选择“保存所选项”,对项目文件进行保存。在右窗口空白处单击鼠标右键选择“保存工程”命令,将工程文件保存到“实验二”文件夹中,文件名为“矿产图.MPJ”。
5.工程图例板制作
(1)新建工程文件“工程图例练习.MPJ”,新建工程图例,编辑三个分类(1为点,3为线,5为面)。如图3-4所示:
② 在图例表中双击一图例,在分类码处指定分类码。所有图例都应指定相应分类码。完成后单击“确定”保存退出(注:一个分类码可对应多个图例)。
③ 在工程操作区域中选择一个文件,在文件的说明列表处双击鼠标左键,然后改变分类码为以上编辑过的相应分类码。所有文件都应有相应分类码。
(2) 设置好编码后,可以在图例板的非“精显模式”〔可以在图例板上按鼠标右键来选择〕下直接输入编码,系统会自动跳到编码所对应的图例上。
五、思考题
1.图例板的作用是什么?
2.若当前工程文件与工程中所包含项目文件不在同一文件夹下,能否顺利打开工程及其中所包含的文件?若不能应如何处理?
3.工程文件和项目文件的关系是什么?
图3-7 工程图例板
(6)利用“工程图例练习.cln”创建分类图例,1列3行,点、线、面文件名都为“工程图例练习”,边框为“单线”,标题为“图例”,居中显示。如图3-8所示。
图3-8创建分类图例
图3-9分类图例
(7)保存工程文件。
四、实验报告要求
本实验完成后,需提交下图红线框中所含文件:
图3-4图例分类
(2)新建一个点类型图例,(名称和描述都为“子图”,分类码为“1”,编码为“1001”图例参数:子图号19,高、宽20,颜色号6)。 如图3-5所示。
Mapgis图形编辑技巧
![Mapgis图形编辑技巧](https://img.taocdn.com/s3/m/f72b77e86294dd88d0d26bf9.png)
Mapgis图形编辑技巧显示问题1、Mapgis比例尺Mapgis内部默认比例尺为1:1000,即1mm代表1m,就是说输出时页面设置中X、Y比例均为1时,表示的是比例尺为1:1000;假设需要比例尺为1:50000,即缩小50倍,则X、Y比例均设为0.02即可。
2、mapgis屏幕坐标显示mapgis屏幕显示的值是以高斯平面直角坐标系为基准的,而且与投影参数的单位选择有关,比如屏幕上一点的高斯坐标512公里(一般图框注释上会有),如果成图比例尺为1:100000,高斯mm坐标,则屏幕坐标为512km*1000=512000m,再*1000为512000000mm,除以比例尺100000,就是5120。
如果比例尺是1:50000,则屏幕坐标就是512000000mm/50000mm=10240。
用这种方法就可以判断图件的投影位置是否正确。
(当然要注意区别3度带和6度带中央经度相同时的情况。
)3、Mapgis中生成的图框坐标怎样与显示的坐标一致只要在图像分析中采用自动图副号生成标准图框后,所校正后的图像和图形坐标是一致的,如果你采用了投影变换生成的标准图框的话(如1:5万),则校正后的图像和图形坐标不一致,相差50倍!原因是自动形成的图框比例为1:1000,而投影变换形成的为1:5万!工程图例制作描图之前须先读图,归纳出你所要描的这幅图有多少图像要素,然后再依此制作图例板。
图例版可以方便地提取图形固定参数和固定属性,也可以方便地进行图形参数的统改,MAPGIS6.7还提供了一种关联技术,让图例中的不同要素与不同的文件进行关联,这样在输入时,就可以大大提高作图的效率。
第一步:新建工程(注意,图例版只能在工程状态下才能新建、使用)。
在新建工程完成后,将出现两个窗口,右边的窗口为图形窗口,左边的为工程的文件管理窗口(如果看不见左边的窗口,请用窗口/显示工作台功能,将工程管理窗口显示出来)第二步:在工程管理窗口中点击鼠标右键,在弹出菜单中选择新建工程图例功能,将会弹出一个“工程图例编辑器”。
mapgis操作实例--子图、线形、图案的制作方法(标准)
![mapgis操作实例--子图、线形、图案的制作方法(标准)](https://img.taocdn.com/s3/m/df03e8912cc58bd63186bdba.png)
子图、线形、图案的制作方法先来认识一下符号编辑框,如下图,符号编辑框为高各一毫米的正方形,高宽都20等分,所以每一个小格刻度为0.05毫米,中心坐标为(0,0),好了我们已经认识了符号编辑框,下面我们通过具体示例来学习符号线型的制作方法。
一、子图以1:1000地形图的古亭符号为例介绍它的制作过程,由国标(GB )查得古亭各组成部分的尺寸大小如图, 由尺寸大小我们可得到各组成部分的比例关系,然后由比例关系把古亭这个符号缩放到边长为1mm 的符号编辑框中。
由此我们可以算出古亭符号各组成部分都乘以1/3后的长度就是在符号编辑框中的尺寸,见左图3mm3mm1.5m1.5m步骤:系统库→编辑符号库→弹出编辑符号窗口→点击清除→按符号各部分乘1/3后的长度在1mm见方的编辑框中用“输入线”画出→见下图编辑中输入子图后的坐标位置。
注意:这里输入线的宽度就是最终输入子图的显示宽度,所以要注意线划的宽度确定符号线划的粗细。
也可以用键盘输入线画子图更为精确。
下一步:保存符号,“子图编号”缺省为最后一个序号。
也可以输入258以内的数来替换掉现有的子图符号。
“缺省颜色”为做子图所用颜色时,在编辑中输入子图颜色可变,“缺省颜色”为其他的值时,子图颜色不可变。
下一步就是怎样在输入子图时确定子图的高和宽,可以把高和宽看成是比例系数,就是一毫米见方中的符号乘以多大的系数可得到国标(GB)规定尺寸大小,上面的古亭符号乘了1/3后缩放到了符号编辑框,同理当输入子图时子图的高和宽取3时就可得到规定的尺寸大小。
还有一个注意的是:符号编辑框中央的小十字就是在编辑中输入子图后的坐标位置。
二、线型线形的比例与尺寸确定方法与做子图相同,就不在叙述。
(以铁路线为例),基线图中的基线就是在编辑中输入线过程中鼠标走过的位置。
用户可在符号编辑框中相对基线不同的位置作几个线形,在编辑中用这几个线型分别画几条线,还原显示后,观察线的坐标位置与显示位置的关系,这样可以更深一步理解基线。
MapGIS的基本功能及图形数据的输入与编辑
![MapGIS的基本功能及图形数据的输入与编辑](https://img.taocdn.com/s3/m/3e338ef3763231126fdb11fd.png)
实验一、MapGIS的组成及根本功能一、MAPGIS 的主要功能在建立数据库时,我们需要将各种类型的空间数据转换为数字数据,数据输入是GIS的关键之一。
MAPGIS 提供的数据输入有数字化仪输入、扫描矢量化输入、GPS 输入和其它数据源的直接转换。
输入计算机后的数据及分析、统计等生成的数据在入库、输出的过程中常常要进行数据校正、编辑、图形整饰、误差消除、坐标变换等工作。
MAPGIS 通过图形编辑子系统及投影变换、误差校正等系统来完成,下面分别介绍之。
(1) 图形编辑该系统用来编辑修改矢量结构的点、线、区域的空间位置及其图形属性、增加或删除点、线、区域边界,并适时自动校正拓扑关系。
图形编辑子系统是对图形数据库中的图形进行编辑、修改、检索、造区等,从而使输入的图形更准确、更丰富、更漂亮。
(2) 投影变换地图投影的根本问题是如何将地球外表〔椭球面或圆球面〕表示在地图平面上。
这种表示方法有多种,而不同的投影方法实现不同图件的需要,因此在进行图形数据处理中很可能要从一个地图投影坐标系统转换到另一个投影坐标系统,该系统就是为实现这一功能效劳的,本系统共提供了20 种不同投影间的相互转换及经纬网生成功能。
通过图框生成功能可自动生成不同比例尺的标准图框。
(3) 误差校正在图件数字化输入过程中,通常的输入法有:扫描矢量化、数字化仪跟踪数字化、标准数据输入法等。
通常由于图纸变形等因素,使输入后的图形与实际图形在位置上出现偏差,个别图元经编辑、修改后可满足精度要求,但有些图元由于发生偏移,经编辑很难到达实际要求的精度,说明图形经扫描输入或数字化输入后,存在着变形或畸变。
出现变形的图形,必须经过数据校正,消除输入图形的变形,才能使之满足实际要求,该系统就是为这一目的效劳的。
通过该系统即可实现图形的校正,到达实际需求。
(4) 镶嵌配准图象镶嵌配准系统是一个32 位专业图象处理软件,本系统以MSI 图象为处理对象。
本系统提供了强大的控制点编辑环境,以完成MSI 图象的几何控制点的编辑处理;当图象具有足够的控制点时,MSI 图象的显示引擎就能实时完成MSI 图象的几何变换、重采样和灰度变换,从而实时完成图象之间的配准,图象与图形的配准,图象的镶嵌,图象几何校正,几何变换,灰度变换等功能。
mapgis绘图编辑教程
![mapgis绘图编辑教程](https://img.taocdn.com/s3/m/3be88dec2dc58bd63186bceb19e8b8f67c1ceffa.png)
mapgis绘图编辑教程No1 MAPGIS绘图步骤1、扫描图件;2、建立工作目录;3、矢量化图;4、建立工程和文件;5、建立标准图框;6、图件位移;7、误差校正;8、造区配色9、图例和责任表10、打印、必要时包括图形裁剪、数据转换、图形缩放、系统库编辑、图例关联等No2 图形处理—输入编辑一、输入编辑步骤主要步骤1、将图件进行扫描将图件进行扫描成灰度、或彩色、或二值。
** 若为*.JPG图则要在Photoshop中将*JPG水平,然后存为*.tiff 图。
2、建立相应的工作目录,即建立自已的工作文件夹。
如mapgis学习。
3、将扫描的图像(*.tiff图)拷入到工作文件夹中。
4、将系统库(相当于\mapgis65\slib文件夹)拷到或关系到工作文件夹中。
5、进行读图分析,看分几层。
如水系层(河流、水库、泉等),交通层(铁路、公路、小路、航空线等),断层层(各种断层),地层层(地层界线,地层区,地层注记等),矿产层(各种矿产符号及注解等)。
6、进行系统设置。
单击主菜单右下侧的按扭,弹出“MAPGIS环境设置”如下对话框:单击,将新建的工作文件夹设为工作目录。
单击,将新建的工作文件夹中的slib(色库)目录设为系统库目录。
系统临时目录可以不变化,保持原来的。
矢量字库目录对应CLIB。
7、装入光栅文件。
Mapgis65—图形处理—输入编辑——文件—打开工程或文件(或单击打开工程或文件快捷按钮)--弹出对话框—在文件类型中选“MAPGIS图像文件”,选中要装入的光栅文件—打开。
在工作区域中单击,按快捷工具更新窗口,也可单击右键,选“更新窗口”。
会发现图已装入。
8、编辑层名词典。
单击“图层”菜单—选最下面的,弹出“修改图层名称”对话框。
如右图。
分别选中相应的图层,如0,1,等等,在“当前层名”中输入相应的层名称。
在输入层名时,会有输不进的现象,此时,应拖动鼠标将“当前层名”文本框中从左到右进行选中,然后进行输入就可以了。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2.4 如前所定义的水系分类码为 3,道路分类码 为 5)。 每个文件都要与某一个分类码进行关联, 这样可以实现整个图例板和数据文件的关联,用 户在进行矢量化采集过程中,通过在图例板上选
择不同的图例,就可以将不同图例的图元写入不 同的数据文件中,避免了用户在矢量化过程中将 某类图例的图元放错文件的错误;用户只需点击 图例板上某一图例,在图形窗口直接进行矢量化 就可以了,实现了用户即点即输,避免了对文件 错放操作,简化了矢量化的工作步骤;在矢量化 的过程中可以实现空间数据、图形参数和图形属 性一体化输入,从而更大地提高了工作效率。
1 序言
图例板不仅可以方便地提供各图元固定参 数和固定属性, 方便进行统改图元的参数。 在 MAPGIS6.5 还提供了一种关联技术,让图例中的 不同图元与不同的文件进行关联,特别是目前全 国展开新一轮的土地调查,并按国家技术规范数 据建库。 我们提交的电子成果在图形和属性两方 面都必须非常严谨。 土地利用数据库,图层文件 较多, 若在矢量化时利用了图例板的一些功能, 则可大大提高作图的效率,后期的数据建库也会 非常轻松。
图 例 板 是 MAPGIS 相 对 于 其 它 GIS 采 集 软 件的重大区别,用户用好图例板,可以减少了许 多不必要的操作, 极大地提高矢量化的工作效 率,极大地降低矢量化过程中的错误,利用图例 板进行数据修改和地图制作亦非常方便。
3 结束语
在图形数据录入过程中我们使用图例板,不 仅充分利用了图例板完成参数切换功能。 更主要 的是在矢量化的过程中可以实现空间数据、图形 参数和图形属性一体化输入,从而更大地提高了 工作效率。 参考文献 [1]吴信才等.MAPGIS 地理信息系统参考手册.中国地质大
如图所示:在分类名称中输入:水。 然后点击 “添加类型”。 分类码由系统自动计数,分类码为 3
·8·
江西测绘
2009 年
在分类名称中输入:路。 然后点击“添加类 型”。 分类码由系统自动计数,分类码为 5
对编辑好的两个分类分别加入不同的属性 结构。 由于一个分类对照的是一个文件, 而在 MAPGIS 中一个文件内的所有图元的属性结构是 一致的。
总第 78 期 第 2 期
MAPGIS 的图例信息编辑
·7·
MAPGIS 的图例信息编辑
杨 昀 赖海东
(江西省地矿测绘院 江西南昌 330030)
摘 要 图例板是 MAPGIS 相对于其它 GIS 采集软件的重大区别,用户用好图例板,可以减少了许多 不必要的操作,极大地提高矢量化的工作效率,极大地降低矢量化过程中的错误,利用图例板进行数 据修改和地图制作亦非常方便。 关键词 图例板 矢量化 属性结构 属性内容 分类码
2.1.2 编辑分类码 (如果您想实现文件与图元之 间的关联, 这一步就必须编辑, 反之, 可以不编 辑)。 分类是一个广义的概念,是一类图元的总称。 分类与图例的关系是分类中包含许多的图例。
编辑图例板里各图元的参数, 比较简单,在 此不细述。 主要介绍一下,有些图元具有相同的 属性,可在输入图元时就具有了属性。
2 图例板的制作
接 触 过 MAPGIS 的 都 会 依 据 项 目 要 求 编 辑 出相应的图例板进行简单的图形输入或一些参 数修改,属性修改。 但 MAPGIS 的图例板不仅能 实现先前的功能,遇到数据要分层,工程里有多 个文件时,还能根据编辑好的图例板将各图形元 素正确地输入到相应的文件里。 这就要运用图例 板的分类码。 2.1 图例板运用于图形的参数及属性修改,如图 所示
2.1.1 在修改图例参数时还有两个按钮,即属性 结构和属性内容,其功能主要用于各元素编辑属 性结构,并可编辑属性内容。 编辑属性结构要注 意图例里编辑的属性结构一定要与矢量文件的 属性结构一致。 属性内容里可输入统一的属性 值。 例如:沟渠的“属性结构”里编辑一个“地类 码”的属性字段,属性内容输入代码“77”。 然后在 线文件的属性结构里也必须有一个 “地类码”的属性字段。 如此编辑图例后,返回图形编辑器里, 选中图例板里的“沟渠”输入一根沟渠线后,可以 发现,线参数固定了,同时线的属性也有了,邓属 性“地类码”里有了“77”的属性值。
学 ( 武 汉 ) 信 息 工 程 .2001
