电器触点接触电阻测量装置的研究
接触电阻测试方法
接触电阻测试方法接触电阻测试是电气工程中常见的一种测试方法，用于检测电路中接触点的电阻情况。
接触电阻是指接触电路中两个接触点之间的电阻，它直接影响着电路的性能和稳定性。
因此，正确的接触电阻测试方法对于确保电路的正常运行至关重要。
本文将介绍几种常见的接触电阻测试方法，希望能对您的工作和学习有所帮助。
首先，我们来介绍一种简单的接触电阻测试方法——使用万用表。
在进行接触电阻测试时，我们可以将万用表的两个测试笔分别接触到待测接触点的两端，然后读取万用表上显示的电阻数值。
这种方法简单直接，适用于一些简单的接触点测试。
然而，需要注意的是，使用万用表测试接触电阻时，要确保待测接触点处于断电状态，以免造成损坏或触电危险。
除了使用万用表外，我们还可以借助专用的接触电阻测试仪进行测试。
接触电阻测试仪是一种专门用于测试接触电阻的仪器，它通常具有更高的测试精度和更多的测试功能。
使用接触电阻测试仪进行测试时，我们需要按照仪器说明书的操作步骤进行，通常包括连接测试线、设置测试参数、进行测试等步骤。
这种方法适用于对接触电阻要求较高的场合，如电力系统、铁路信号系统等。
此外，还有一种常见的接触电阻测试方法是使用接触电阻测试夹具。
接触电阻测试夹具是一种便携式的测试工具，通常具有夹持力强、测试精度高等特点。
在使用接触电阻测试夹具进行测试时，我们只需将夹具夹持住待测接触点，然后进行测试即可。
这种方法适用于一些需要频繁测试接触电阻的场合，如生产线上的接触点测试等。
总的来说，接触电阻测试是电气工程中非常重要的一项测试工作，它直接关系到电路的性能和稳定性。
在进行接触电阻测试时，我们可以选择不同的测试方法，如使用万用表、接触电阻测试仪或接触电阻测试夹具等。
不同的测试方法适用于不同的场合，我们需要根据实际情况选择合适的测试方法进行测试。
希望本文介绍的接触电阻测试方法能对您有所帮助，谢谢阅读！。
08.4触头接触电阻实验指导书'
实验七触头接触电阻测试实验一、实验目的1、掌握触头接触电阻测量方法；2、了解不同触头接触压力和接触电阻的关系；3、了解不同触头大小和接触电阻的关系二、实验设备图1 加力装置三、实验原理及线路1、特点：1）采用脉冲大电流（100A）的方法来测量接触电阻，大电流通过触头的时间短，触头因焦耳热产生的温升小，测量精度高。
2）采用压力传感器，可以精确测量触头接触压力的大小，可以更好地反应触头接触电阻与接触压力的关系。
3）接触电阻的测量范围可达45μΩ～225mΩ。
2、原理实验装置以PIC16F877A单片机为控制核心，利用单片机输出脉冲信号，通过控制电力电子器件MOSFET的导通和关断，对电流源进行脉冲控制，使触头通过大电流的时间很短，减小了触头因焦耳热产生的温升，提高了测量精度。
利用单片机进行数据采集与通信，把所测得的数据送到上位机测试界面显示。
采用压杆式加压方法，通过转动压杆，使加在触头上的压力增加，压力的大小通过压力传感器并通过单片机送上位机测试界面显示。
3、实验线路图3 接触电阻测量实验线路四、实验步骤1、将接触器安装到被测接触器加力测试装置上；2、按照图3的测试线路接线；3、改变加力装置中力的大小，用万用表测定动、静触头是否闭合，直到触头恰好闭合；4、接通电源顺序为：控制板电源，电流源，触发/压力电源5、测量触头系统初压力和初压力条件下的接触电阻：先测触头初压力并记下触头初压力的值，调节电流为55A左右，再慢慢增大接触压力的大小，测量不同压力大小下的接触电阻值。
6、触头初压力不变，调节电流为70A左右，再慢慢增大接触压力的大小，测量不同压力大小下的接触电阻值。
7、触头初压力不变，调节电流为70A左右，触头表面清洁（酒精）再慢慢增大接触压力的大小，分别测量不同压力大小下的接触电阻值8、触头初压力不变，调节电流为70A左右，触头表面涂导电膏，再慢慢增大接触压力的大小，测量不同压力大小下的接触电阻值9、断开电源顺序为：触发/压力电源、电流源、控制板电源10、更换不同型号的接触器，再按上述步骤测试不同压力下的接触电阻大小。
新型触点材料接触电阻自动测量系统的研究
任万滨等：新型触点材料接触电阻自 动测量系统的研究
３ ９
《 检 测 技 术 及 应 用《
新型触 点材料接触 电阻 自动测 量系统 的研 究
任 万滨 ， 陈 宇，薛升俊 ，翟 国富
（ 哈尔滨工业大学 军用 电器研究所 ，哈尔滨 １ ５ ０ ０ ０ １ ）
Ｐ Ｅ Ｎ Ｗａ ｎ － ｂ ｉ ｎ ， Ｃ Ｈ Ｅ Ｎ Ｙ ｕ ， Ｘ Ｕ Ｅ Ｓ ｈ ｅ ｎ ｇ ￣ ｕ ｎ ， Ｚ Ｈ Ａ Ｉ Ｇ ｕ ｏ － ｆ ｕ
（ Ｍｉ ｌ ｉ ｔ ａ ｒ ｙ Ｅ ｌ ｅ ｃ ｔ ｒ ｉ ｃ ａ ｌ Ａ ｐ ｐ ａ ｒ ａ ｔ ｕ ｓ Ｒ ｅ ｓ ｅ ａ ｒ ｃ ｈ Ｉ ｎ ｓ ｔ ｉ ｔ ｕ ｔ ｅ ，Ｈａ ｒ ｂ ｉ ｎ Ｉ ｎ ｓ ｔ ｉ ｔ ｕ ｔ ｅ
ｍｏ ｔ ｏ ｒ － ｄ ｉｖ ｒ ｅ ｎ ｓ ｌ ｉ ｄ ｅ ｐ ｒ ｅ ｃ ｉ ｓ ｅ ｌ ｙ ，ｕ ｓ ｉ ｎ ｇ ｔ ｈｅ ｃ ｌ ｏ ｓ ｅ ｄ — ｌ ｏ ｏ ｐ ｓ ｙｓ ｔ ｅ ｍ ａ ｃ ｃ ｕ ｒ ａ ｔ ｅ ｌ ｙ ｃ ｏ ｎ ｔ ｒ ｏ ｌ ｔ ｈ ｅ ｃ ｏ ｎ ｔ ａ ｃ ｔ ｆ ｏ ｒ ｃ ｅ ，ａ ｎ ｄ
Ａｕ ｔ ｏ ｍａ ｔ ｉ ｃ Ｍｅ ａ ｓ ｕｒ ｉ ｎ ｇ Ａｐｐａ ｒ ａ ｔ ｕｓ ｆ ｏ ｒ Ｅｌ ｅ ｃ ｔ ｒ ｉ ｃ ａ ｌ Ｃｏ ｎｔ ａ ｃ ｔ Ｒｅ ｓ ｉ ｓ ｔ ａ ｎｃ ｅ ｏ ｆ Ｃｏ ｎ ｔ ａ ｃ ｔ Ｍ ａ ｔ ｅ ｒ ｉ ａ ｌ ｓ
ｏ ｆ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ， Ｈ ａ ｒ ｂ ｉ ｎ １ ５ ０ ０ ０ １ ，Ｃ ｈ ｉ ｎ ａ ）
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ：Ｃ ｏ ｎ ｔ ａ ｃ ｔ ｒ ｅ ｓ ｉ ｓ ｔ ａ ｎ ｃ ｅ ｉ ｓ ｃ ｉ ｒ ｔ ｉ ｃ ａ ｌ ｆ ｏ ｒ ｑ ｕ ａ ｌ ｉ ｔ ｙ ａ ｎ ｄ ｒ ｅ ｌ ｉ ａ ｂ ｉ ｌ ｉ ｙ ｔ ｏ ｆ ｃ ｏ ｎ ｔ ａ ｃ ｔ ｍａ ｔ ｅ ｉ ｒ ａ ｌ ｓ ．Ｔ ｈ ｅ ｓ ｙ ｓ ｔ ｅ ｍ，

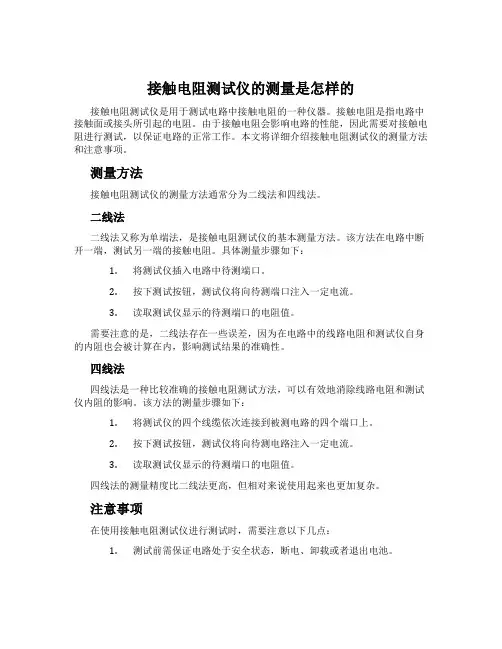

接触电阻测试仪的测量是怎样的
接触电阻测试仪的测量是怎样的接触电阻测试仪是用于测试电路中接触电阻的一种仪器。
接触电阻是指电路中接触面或接头所引起的电阻。
由于接触电阻会影响电路的性能，因此需要对接触电阻进行测试，以保证电路的正常工作。
本文将详细介绍接触电阻测试仪的测量方法和注意事项。
测量方法接触电阻测试仪的测量方法通常分为二线法和四线法。
二线法二线法又称为单端法，是接触电阻测试仪的基本测量方法。
该方法在电路中断开一端，测试另一端的接触电阻。
具体测量步骤如下：1.将测试仪插入电路中待测端口。
2.按下测试按钮，测试仪将向待测端口注入一定电流。
3.读取测试仪显示的待测端口的电阻值。
需要注意的是，二线法存在一些误差，因为在电路中的线路电阻和测试仪自身的内阻也会被计算在内，影响测试结果的准确性。
四线法四线法是一种比较准确的接触电阻测试方法，可以有效地消除线路电阻和测试仪内阻的影响。
该方法的测量步骤如下：1.将测试仪的四个线缆依次连接到被测电路的四个端口上。
2.按下测试按钮，测试仪将向待测电路注入一定电流。
3.读取测试仪显示的待测端口的电阻值。
四线法的测量精度比二线法更高，但相对来说使用起来也更加复杂。
注意事项在使用接触电阻测试仪进行测试时，需要注意以下几点：1.测试前需保证电路处于安全状态，断电、卸载或者退出电池。
2.在进行四线法测试时，线缆的连接要保持稳定，避免线路电阻和测试仪内阻的干扰。
3.测试前要对仪器进行校准，以保证测量结果的准确性。
4.测试时应选择合适的量程，以免测量结果超出仪器的范围。
5.测试完毕后，要将测试仪还原到初始状态，避免影响下一次测试结果。
结论接触电阻测试仪是一种可靠的测量工具，经过正确的操作和使用，可以有效地测试电路中的接触电阻。
在测量过程中，需要注意微小的误差和干扰，以确保测试结果的准确性。

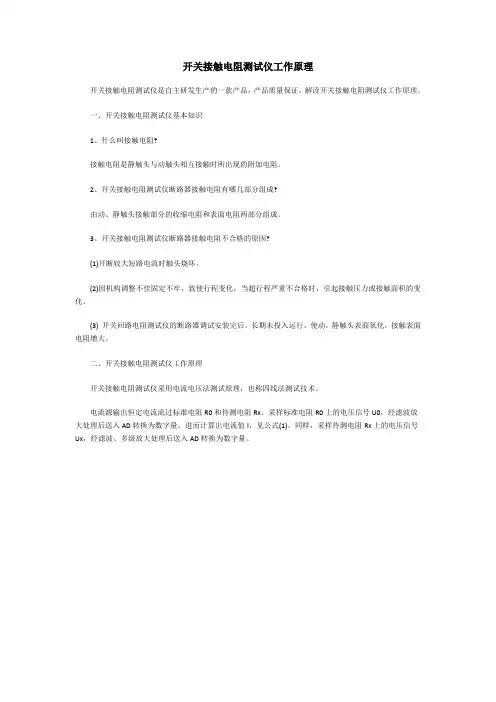

开关接触电阻测试仪工作原理
开关接触电阻测试仪工作原理
开关接触电阻测试仪是自主研发生产的一款产品，产品质量保证，解读开关接触电阻测试仪工作原理。
一、开关接触电阻测试仪基本知识
1、什么叫接触电阻?
接触电阻是静触头与动触头相互接触时所出现的附加电阻。
2、开关接触电阻测试仪断路器接触电阻有哪几部分组成?
由动、静触头接触部分的收缩电阻和表面电阻两部分组成。
3、开关接触电阻测试仪断路器接触电阻不合格的原因?
(1)开断较大短路电流时触头烧坏。
(2)因机构调整不佳固定不牢，致使行程变化，当超行程严重不合格时，引起接触压力或接触面积的变化。
(3) 开关回路电阻测试仪的断路器调试安装完后，长期未投入运行，使动，静触头表面氧化，接触表面电阻增大。
二、开关接触电阻测试仪工作原理
开关接触电阻测试仪采用电流电压法测试原理，也称四线法测试技术。
电流源输出恒定电流流过标准电阻R0和待测电阻Rx。
采样标准电阻R0上的电压信号U0，经滤波放大处理后送入AD转换为数字量，进而计算出电流值I，见公式(1)。
同样，采样待测电阻Rx上的电压信号Ux，经滤波、多级放大处理后送入AD转换为数字量。
继电器触点接触电阻检测系统的的研究
Thesis Submitted toHebei University of TechnologyforThe Master Degree ofElectrical EngineeringTHE STUDY ON RELAY CONTACT RESISTANCEDETECTION SYSTEMbyWu YushiSupervisor: Prof. Li ZhigangNovember 2012河北工业大学硕士学位论文继电器触点接触电阻检测系统的研究摘要继电器作为主要的低压电器控制元件之一，因广泛应用于各种控制和信号传输系统，其使用寿命往往决定了所应用的系统的可靠性，而使其可靠性备受关注。
继电器检测试验是研究继电器可靠性的主要手段，以此为目的的检测设备就成了当前研究的关键。
作为继电器工作性能的重要指标，其触点接触电阻是影响继电器电寿命的重要参数，因而对以传统继电器电寿命检测系统为基础针对其触点接触电阻检测的试验装置的研究就有了重要意义。
随着科学技术的发展，以计算机为核心的虚拟仪器技术在继电器检测系统中的应用逐渐显示出其优越性，尤其是采用数据采集卡方式构成的检测系统，具有强大的数据采集与处理能力，且性价比高、性能稳定，采用信号隔离模块构成装置的外部检测线路，增强了系统的性能和可靠性。
通过对该项技术的研究，文章分别从软硬件方面介绍了一种新型继电器触点接触电阻检测系统的设计方案。
以计算机技术为核心采用数据采集卡方式构成的继电器触点接触电阻检测系统，通过了实际检测试验的检验，为继电器触点接触电阻的研究提供了可靠的依据，对继电器的可靠性设计起到了很大的作用。
关键词：电磁式继电器，接触电阻，数据采集i继电器触点接触电阻检测系统的研究iiTHE STUDY ON RELAY CONTACT RESISTANCEDETECTION SYSTEMABSTRACTThe electromagnetic relay, as one of the main low-voltage electrical control components, iswidely used in control and signal transmission system. The life of the relay often determines the reliability of a system, so it causes great attention. Testing is the primary means to study the reliability of relays, testing equipments for this purpose have become the key in the current research. As an important indicator of the relay’s performance, the contact resistance is an important parameter towards the life of the relay, Thus it has a great significance to study on test devices for the detection of contact resistance which is based on the detection system of relay’s electrical life.With the development of science and technology, the computer, as the core application in the the relay detection system in virtual instrument technology, shows its superiority, especially the detection systems constituted by data acquisition cards, have the features of great data acquisition, processing capacity, cost-effective and stable performance. The signal isolation modules in external detection circuit can enhance the performance and reliability of the system. This article describes the design of the detection system about the contact resistance of a new relay’ contacts through hardware and software with the study of this technology.The detection system which is based on the computer, uses a data acquisition card and provide a reliable basis for the study of contact resistance of the relay’s contacts through the actual testing. It plays an important role in the reliability design of the relay.KEY WORDS: electromagnetic relay, contact resistance, data acquisition河北工业大学硕士学位论文目录第一章 绪论 (1)§1-1 引言 (1)§1-2 课题研究的目的和意义 (1)§1-3 继电器检测技术概况及发展趋势 (2)§1-4 虚拟仪器概述 (3)1-4-1 虚拟仪器的概念 (3)1-4-2 虚拟仪器的构成 (3)§1-5 论文的主要工作 (4)第二章 检测系统的方案设计 (6)§2-1 引言 (6)§2-2 检测系统的功能需求 (6)§2-3 检测装置的硬件结构 (7)2-3-1 检测装置的主机选型 (7)2-3-2 驱动电路方案 (7)2-3-3 触点监测电路 (8)第三章 检测系统的硬件设计 (10)§3-1 系统硬件结构 (10)3-1-1 多功能数据采集卡 (10)3-1-2 传感器隔离模块 (11)3-1-3 驱动部分 (14)§3-2检测系统整体硬件结构 (16)第四章 检测系统的软件设计 (18)§4-1 虚拟仪器软件结构 (18)§4-2 应用软件的整体设计 (20)§4-3 检测系统的软件实现 (20)4-3-1 板卡采集驱动 (20)iii继电器触点接触电阻检测系统的研究iv4-3-2 应用程序操作界面设计 (25)4-3-3 程序菜单设计 (25)4-3-4 应用程序控制流程 (30)§4-4 检测系统性能参数 (33)第五章 应用实例 (35)§5-1 引言 (35)§5-2 分组检测试验 (35)§5-3 人为干预失效检测试验 (40)第六章 结论 (42)参考文献 (43)致谢 (45)河北工业大学硕士学位论文第一章绪论§1-1 引言继电器是一种具有隔离功能的，当控制系统即输入回路输入激励量的变化达到规定要求时，在被控制系统即输出电路中使被控量发生预定的阶跃变化的一种电控制器件。
接触电阻的测量实训报告
一、实习目的本次实习的主要目的是通过实际操作，掌握接触电阻的测量方法，了解接触电阻的基本原理，以及影响接触电阻的因素。
同时，通过本次实训，提高自己的动手能力和实验操作技能，培养严谨的科学态度和团队协作精神。
二、实习内容1. 接触电阻基本原理接触电阻是指两个不同金属接触时，由于电子在接触面上发生散射，从而产生的电阻。
接触电阻的大小取决于接触面积、接触压力、接触材料的种类、温度等因素。
2. 接触电阻测量方法（1）四线法测量接触电阻四线法是一种常用的测量接触电阻的方法，其原理是通过测量电流和电压，根据欧姆定律计算出接触电阻。
（2）两探针法测量接触电阻两探针法是一种简单的测量接触电阻的方法，通过测量电流和电压，根据欧姆定律计算出接触电阻。
3. 影响接触电阻的因素（1）接触面积：接触面积越大，接触电阻越小。
（2）接触压力：接触压力越大，接触电阻越小。
（3）接触材料的种类：不同材料的接触电阻不同，一般来说，银、金等贵金属的接触电阻较小。
（4）温度：温度越高，接触电阻越小。
三、实习过程1. 实验器材（1）电源：直流稳压电源（2）待测接触电阻：铜片、铝片（3）测试仪器：数字多用表、万用表、四线法测量电路2. 实验步骤（1）搭建四线法测量电路，将待测接触电阻接入电路中。
（2）使用数字多用表测量电流和电压，根据欧姆定律计算出接触电阻。
（3）改变接触面积、接触压力、接触材料的种类、温度等，观察接触电阻的变化。
3. 实验数据（1）接触面积为1cm²，接触压力为0.1N，接触材料为铜片，温度为25℃时，接触电阻为0.1Ω。
（2）接触面积为1cm²，接触压力为0.5N，接触材料为铝片，温度为25℃时，接触电阻为0.3Ω。
（3）接触面积为2cm²，接触压力为0.1N，接触材料为铜片，温度为50℃时，接触电阻为0.08Ω。
四、实习结果与分析1. 通过本次实训，我们掌握了接触电阻的测量方法，了解了接触电阻的基本原理。
接触电阻对低压电气设备触头影响研究
接触电阻对低压电气设备触头影响研究尹志琨（广西凤糖生化有限公司）摘 要：生产厂电气设备电触点是重要的元件，存在于电源和生产车间的所有电气设备上。
此外，电触点在低压电气设备的构造和操作中具有重要作用。
电流路径上的电触点总是会引入一个额外的电阻，称为接触电阻。
本文分别研究了低压电气设备的电压降对接触电阻和接触温度的影响。
关键词：接触电阻；低压电气设备；接触电阻；设备触头０ 引言由于生产厂电气设备电触点是电流路径中支持高强度应力的部分，因此它们应具有操作的高安全性、适当抵抗机械、电气、环境等因素的不同应力以及足够的热稳定性和电动稳定性。
电流路径上的电触点总是会产生额外的电阻，在任何闭合的电接触和载流中，它通过焦耳 伦茨效应产生热量。
由银（Ａｇ）制成的接触部件呈现出低硬度、焊接倾向和低抗电侵蚀性。
由于合金化可以减少一些缺点，Ａｇ被广泛用于电触点的构造，它既可用于电镀由其他材料（如Ｃｕ）制成的接触部件，也可用于通过焊接或结合进行触点平铺。
为了弥补其弹性降低和机械性能低的缺点，铜经常被用来制作合金：铜的弹性性能的改善是通过将其与铍（Ｂｅ）合金化来实现的，铍的比例为１ ２％，该成分广泛用于弹性接触叶片的结构中［１ ３］。
应该特别注意的是，没有一种金属能完全满足所列要求，即采用不同的解决方案来构建电触点，这些解决方案分别合理地满足功能条件、技术以及经济标准。
１ 接触电阻及设备触头热应力１ １ 接触电阻接触电阻对低压电气设备触头有以下几方面影响：（１）电能损耗。
接触电阻会导致电流通过接触点时产生电能损耗，这在长时间运行的设备中可能导致能源浪费。
因此，更低的接触电阻可以减少电能损耗。
（２）发热。
接触电阻会消耗一部分电能并转化为热能，这会导致接触点发热。
过高的接触电阻可能会导致接触点过热，甚至引起火灾等安全问题。
（３）电压降。
接触电阻会引起电压降，即通过接触点的电压下降。
这可能会影响设备的性能，特别是需要保持恒定电压的设备。
接触电阻测试研究
接触电阻测试研究摘要：本文介绍了接触电阻的定义、测试方法；另列举各类接插件和开关产品的接触电阻测试方法及要求，并对如何降低电气线路的接触电阻进行了阐述。
关键词： 接触电阻接插件开关Abstract：The definition and methods of contact resistance on electrical contact materials was analysis in this paper. This article introduces the different contact resistance tests aboutelectrical connectors and switches in detail. The methods which can be used to avoidelectrical contact materials invalidation were summarized.Key words：Contact resistance Electrical connectors Switches1 接触电阻定义人们通常希望电器接点在接触部位对电路的阻碍作用为零, 即接触电阻为零。
然而大量实验表明, 电器接触部位的电阻或多或少地存在, 对电路的影响无法忽略。
因此,研究电器的接触电阻,以减少对电路的影响变得非常重要。
为方便起见, 首先定义触点的一些概念。
1）电器触点:继电器、交流接触器、开关、电机整流子,滑环均为电器接点的范畴。
2）接触电阻:两个接触元件在接触部位产生的电阻，例如接插件。
此两类电阻都可用仪器测得。
接触元件的工作可靠与否, 本质上就在于其接触部位的电阻稳定与否。
在显微镜下观察连接器接触件的表面，尽管镀金层十分光滑，则仍能观察到5-10微米的凸起部分。
会看到插合的一对接触件的接触，并不整个接触面的接触，而是散布在接触面上一些点的接触。
实际接触面必然小于理论接触面。
电气设备试验检测-接触电阻测量
电气设备试验检测-接触电阻测量一、实验目的及要求1．了解接触电阻测量的原理。
2．掌握GC-2003A接触电阻测量仪的具体操作方法。
二、实验器材1．GC-2003A接触电阻测量仪2．专用测试线；3．220V专用电源线；三、实验内容1．断路器、开关等设备的接触电阻测量2．载流导体的接触电阻测量四、实验原理1．主要用途和范围可方便地进行接点、断路器、开关等设备的接触电阻和载流导体的电阻测量，还是一个理想直流大电流信号源。
2．工作原理框圈如图所示：本产品由直流电流发生器、16位单片机、液晶显示器、模拟信号处理和保护电路等部分组成．直流电流发生器提供5-100A连续可调恒流电流源，负载回路中串联标准分流器，在标准分流器上取得电压信号经放大、滤波、A/D转换后送入单片机处理，再由液晶显示器显示输出电流值。
被测试品上的电压信号也同样经放大、滤波、A/D转换后送入单片机处理，再由液晶显示器显示被测试品的直流电阻值。
当直流电流发生器输出电流超过额定输出电流10%时，过流保护电路动作，由保护控制电路切断直流电流发生器的工作电压源。
五、实验操作1．将电流调节旋钮逆时针转到底。
2．试验接线路如下图，:即将电流输出接线柱与被试品外侧端用100A大电流导线连接好，再将电压输入端接入被试品两电流接线端的内侧。
3．打开仪器电源开关，按下启动键仪器进入实时测量状态，液晶显示器依次显示：启动电流源正在检测I=XXX．XXAR=XXXX．XuΩ调节电流调节旋钮，观察显示窗口将输出电流调至需要的电流值。
4．等待3分钟，让电流把被测触点烧热，以便使触点接近正常使用状态。
5．确认测量数据稳定后打印或记录测量结果。
6．在测量过程中，当电压取样信号极性接反时，会对电阻的测试结果值产生误板差。
7．在调节电流输出时，电流源输出电流超过110A时，液晶显示器显示：过流保护8．当被测电阻超过测量范围时，液晶显示器显示：阻值超量程9．当信号输入端悬空或测试线开路时，液晶显示器显示：输入信号有误六、注意事项1．上电前必须将“电流调节旋钮”逆时针旋到底。
接触电阻实验
二．实验设备
序号 1 2 3 4 5 6 DQ-05-A 型号 名称及说明 接触电阻实验装置 交直流仪表 I 交直流电源 转接板及负载 砝码 接触头 数量 1 1 1 1 一套 一套 备注
QSDQ-000A-A QSDQ-002A-A QSDQ-007A-A
三．原理说明
如图 12 所示，采用了电流—电降测试方法，接触电阻即为：
表九 更换接触触头，按照“面-面接触头接触电阻”方法分别测量线接触和点接触时触头两端的电压值，并 绘制表格。 更换接触触头，按照“面-面接触头接触电阻”方法分别测量线接触和点接触时触头两端的电压值，并 绘制表格。 3．面-点触头接触电阻 2．面-线接触头接触电阻
五．注意事项
1．实验时要保证测试架的平衡及支架的稳定，以免产生震动，影响接触电阻； 2．通电过程中决不允许将支架抬起，则两个触头间会产生电弧，烧坏触头； 4．电压表，电流表的量程要选择合适，以免仪表告警使整个实验台断电。 3．实验过程中添加砝码时要非常小心，不要使盘和支架发生震动，以免烧坏触头或引起测量误差；
FN
L2 FK 16 FK F0 F0 L1 8
式中： FN—在接触触头上所加的力（KG） FK—砝码重量（KG） F0—支架本息重量（KG）
四．实验内容
图 13 为触头接触电阻实验接线图
1．面-面接触头接触电阻
图 13 触头接触电阻实验接线图
1）安装面-面接触头，将触头安装时，用 0 号细砂纸，轻轻的清除表面上的氧化物及油污； 2）保持整个测试架的平衡及支架的稳定以防加砝码过程中架子产生震动，影响接触电阻； 3）按照实验接线图正确接线。 其中直流电源位于“QSDQ-000A”面板，电阻位于“QSDQ-007A”
5）闭合控制屏左侧的漏电保护器（总电源开关），闭合仪表面板的船型开关，使仪表得电开制技术实验指导书
