地墙与排桩复合围护体系底板换撑施工技术

合集下载

深基坑支护底板换撑施工工法(2)

深基坑支护底板换撑施工工法深基坑支护底板换撑施工工法一、前言深基坑支护底板换撑施工工法是在深基坑施工中采用的一种支护技术。

在施工过程中，底板换撑工法能够有效地解决基坑底板的稳定性问题，确保施工过程的安全性和稳定性。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点深基坑支护底板换撑施工工法具有以下特点：1. 应变性好：可以适应不同地质条件下的工程要求，有效防止基坑底板下沉和侧面土体的挤压变形。

2. 灵活性高：施工中可以根据实际情况灵活调整撑架的位置和数量，满足不同工程的需求。

3. 施工周期短：采用机械化施工，能够实现快速施工，缩短施工周期，提高施工效率。

4. 施工成本低：采用标准化的支撑组件，减少施工材料和人工成本，降低工程造价。

5. 施工质量可控：通过严格的质量控制措施，确保施工质量符合设计要求，保证工程的安全和稳定性。

三、适应范围深基坑支护底板换撑施工工法适用于以下工程：1. 地下车库和地下商场的基坑施工；2. 地铁站、地下通道的基坑施工；3. 高层建筑和大型居住区的基坑施工；4. 水利工程和交通工程中基坑的施工等。

四、工艺原理底板换撑施工工法的基本原理是通过设置钢支撑撑架，将底板与基坑侧壁之间形成一个刚性的支撑系统，有效分散和传导荷载，提高底板的稳定性。

具体分析施工工法如下：1. 预处理基坑：根据设计要求，对基坑进行生态格栅、排水孔、防渗处理等工序，确保基坑可施工性。

2. 基坑开挖：从底板开始逐层分段开挖，保持基坑的坡度和平整度。

3. 钢支撑组立：根据设计要求和实际情况，设置合适数量的钢支撑组件，并进行组立和连接。

4. 撑托与更换：通过临时支架将底板撑托起来，撤除原撑架，逐段更换底板。

5. 底板固结：更换底板后，采取加固措施，如加厚底板、设置钢筋混凝土等，提高底板的承载能力和稳定性。

6. 支护拆除：完成底板固结后，根据施工计划和顺序，拆除临时钢支撑和底板支护设施。

深基坑支护底板换撑施工工法

深基坑支护底板换撑施工工法深基坑支护底板换撑施工工法一、前言深基坑支护是现代城市建设中常见的施工工程之一。

底板换撑是深基坑支护的重要环节，对于保障施工过程的安全与顺利进行具有重要意义。

本文将介绍深基坑支护底板换撑施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析。

二、工法特点深基坑支护底板换撑施工工法的特点包括：1. 底板换撑支护结构简单，易于施工。

2. 施工周期较短，能够提高工程效率。

3. 施工成本相对较低，经济实用。

4. 底板换撑能够有效控制施工过程中的变形和下沉。

三、适应范围深基坑支护底板换撑施工工法适用于各类地质条件下的基坑支护工程，特别适用于土质较软、水位较高、基坑边界线较长的地区。

四、工艺原理深基坑支护底板换撑施工的原理是通过在基坑底板设置支撑结构，承担地下水压力和地表荷载的作用，防止土体坍塌和底板沉降。

支撑结构通常由钢筋混凝土板框架和地下连续墙构成，通过使用临时支撑架设进行底板换撑。

五、施工工艺深基坑支护底板换撑施工的主要施工工艺包括：1. 基坑开挖准备：进行地下管网迁改、地下障碍物拆除等准备工作。

2. 支护结构搭设：根据设计要求，搭设钢筋混凝土板框架和地下连续墙。

3. 临时支撑架设：在基坑底板上架设临时支撑，以便进行底板换撑。

4. 底板换撑：拆除原有支撑，并将新支撑逐步安装到设计位置。

5. 支撑结构固定：通过浇筑混凝土或其他方法，将支撑结构进行固定和加固。

六、劳动组织深基坑支护底板换撑施工的劳动组织包括工程总负责人、技术负责人、施工员、操作工和安全员等角色。

他们负责施工工艺的组织、协调与监督。

七、机具设备深基坑支护底板换撑施工所需的机具设备包括挖掘机、起重机、搅拌站、砼泵车、轨道吊等。

这些机具设备的特点、性能和使用方法需要在施工前进行详细介绍与培训。

八、质量控制为了确保施工过程中的质量达到设计要求，深基坑支护底板换撑施工需要进行全方位的质量控制。

高层建筑深基坑内支撑体系换撑的施工技术

高层建筑深基坑内支撑体系换撑的施工技术摘要：换撑施工对深基坑内支撑体系而言是必须要经历的环节，为保障基坑施工安全及质量，本文通过高层建筑工程施工实例，就深基坑内支撑换撑施工进行了分析探究，旨在为类似工程的施工提供参考借鉴。

关键词：深基坑内支撑；支撑拆除；换撑施工；检测随着我国土地资源紧张的情况逐年加剧，可用于建筑工程施工建设的土地资源越来越少，高层建筑的规模越来越大。

在高层建筑施工中，深大基坑的开挖是不可或缺的一部分。

然而，基坑工程的优劣对建筑物的整体性起着决定性的作用，为保证工程的施工安全及质量，需要一套完整的保护施工技术。

1.工程概况某项目本地块占地面积约26800m2，建筑面积约208900m2，其中地上约147200m2，地下约61700m2。

地上16～28层，地下3层，结构形式为框架剪力墙。

地块为不规则形状，东西方向长约276m，南北方向长约145m，基坑开挖深度为13.25～16.55m。

2.基坑支护概况按有关规范的规定，本基坑安全等级为一级，变形控制严格。

根据基坑形状、规模、开挖深度、地质条件及周边环境复杂程度等条件，本基坑围护采用三轴搅拌桩止水帷幕止水，钻孔灌注桩与内支撑相结合的支撑形式，灌注桩直径为1m和1.2m，三轴搅拌桩为3φ850mm@1200mm，近6层宿舍楼区域，外排内插长12m的H500mm×300mm@1200mm型钢（SMW工法），其余部位内插长9m的18#槽钢，间距1.2m。

内支撑体系采用钢筋混凝土支撑，靠近6层楼处为3道，其余部位2道（图1、图2）。

图2增强部的支撑平面布置3.方案研究因销售需要，本工程的工期相当紧张，同时因工程的地下水位较高，其防水采用了结构外防水体系，施工所需的时间长，故根据周边环境的影响以及基坑的安全度要求，考虑设置刚性支撑物的方法来进行换撑。

因本工程基坑形状不规则，地下室外墙距离基坑围护的距离不同，根据其换撑形式的受力特点及其距离不同，故在刚性支撑物的选择上有所不同，主要考虑了钢筋混凝土结构、钢梁等方法。

基坑支护墙板换撑施工方案

基坑支护墙板换撑施工方案1. 引言在基坑开挖过程中，为了保证施工安全和加固基坑侧壁，经常需要使用支护墙板来进行支撑。

然而，在施工过程中，由于各种原因，支护墙板可能需要进行更换和调整。

本文档将介绍基坑支护墙板换撑的施工方案。

2. 施工准备在开始进行基坑支护墙板换撑施工之前，需要进行以下准备工作：•定义换撑的具体范围和要求；•确定换撑的时间节点和施工进度计划；•组织施工人员和设备，以确保施工的安全和连续性；•准备相应的材料和工具，包括支撑杆、调整器、安全带等。

3. 施工步骤3.1 拆除原有支撑首先，需要拆除原有的支撑墙板。

在拆除过程中，要注意避免对基坑侧壁造成额外的损害。

具体步骤如下：1.根据支撑墙板的情况，选择适当的拆除工具，如锤子、撬棍等；2.逐步拆除支撑墙板，避免一次性拆除过大面积，以防基坑侧壁承受不住；3.拆除过程中需密切注意基坑侧壁的变形情况，及时调整施工计划。

3.2 安装调整器和支撑杆在拆除原有支撑后，需要安装调整器和支撑杆来完成新的支撑墙板。

具体步骤如下：1.根据基坑侧壁的情况，选择适当的调整器和支撑杆规格；2.将调整器通过螺纹连接固定在基坑侧壁上；3.调整支撑杆的长度，使其与调整器和基坑侧壁之间形成稳固的支撑；4.检查支撑墙板的垂直度和水平度，调整支撑杆的长度和位置，确保支撑稳定。

3.3 固定新支撑墙板安装调整器和支撑杆后，需要固定新的支撑墙板。

具体步骤如下：1.根据基坑侧壁的要求，在支撑杆上设置固定点，通常是每隔一定距离；2.将支撑墙板与支撑杆和固定点进行连接，使用紧固件如螺栓、螺丝等；3.检查支撑墙板的垂直度和水平度，调整支撑杆和固定点的位置，确保支撑稳定。

4. 安全措施在进行基坑支护墙板换撑施工时，需要注意以下安全措施：•确保施工人员穿戴好安全防护装备，包括安全帽、安全鞋、安全带等；•检查施工设备的工作状态和安全性能；•在施工过程中，设置警示标志和隔离区域，防止人员和设备进入危险区域；•定期检查支撑墙板和支撑杆的稳定性，并做好维护和调整工作。

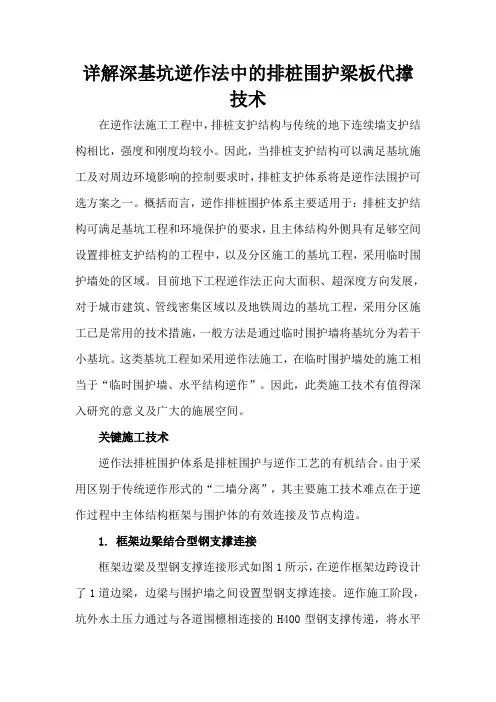

详解深基坑逆作法中的排桩围护梁板代撑技术

详解深基坑逆作法中的排桩围护梁板代撑技术在逆作法施工工程中，排桩支护结构与传统的地下连续墙支护结构相比，强度和刚度均较小。

因此，当排桩支护结构可以满足基坑施工及对周边环境影响的控制要求时，排桩支护体系将是逆作法围护可选方案之一。

概括而言，逆作排桩围护体系主要适用于：排桩支护结构可满足基坑工程和环境保护的要求，且主体结构外侧具有足够空间设置排桩支护结构的工程中，以及分区施工的基坑工程，采用临时围护墙处的区域。

目前地下工程逆作法正向大面积、超深度方向发展，对于城市建筑、管线密集区域以及地铁周边的基坑工程，采用分区施工已是常用的技术措施，一般方法是通过临时围护墙将基坑分为若干小基坑。

这类基坑工程如采用逆作法施工，在临时围护墙处的施工相当于“临时围护墙、水平结构逆作”。

因此，此类施工技术有值得深入研究的意义及广大的施展空间。

关键施工技术逆作法排桩围护体系是排桩围护与逆作工艺的有机结合。

由于采用区别于传统逆作形式的“二墙分离”，其主要施工技术难点在于逆作过程中主体结构框架与围护体的有效连接及节点构造。

1. 框架边梁结合型钢支撑连接框架边梁及型钢支撑连接形式如图1所示，在逆作框架边跨设计了1道边梁，边梁与围护墙之间设置型钢支撑连接。

逆作施工阶段，坑外水土压力通过与各道围檩相连接的H400型钢支撑传递，将水平力传递到边梁。

逆作施工结束、转至顺作后，先在H400型钢支撑上焊接厚3 mm止水钢板，浇筑外墙。

H型钢支撑露出外墙的部分在基坑回填进行换撑时再予以割除。

在基坑换撑、回填后地下水不会通过型钢与外墙的交界面渗入室内。

随后开始进行框架梁、外墙、暗柱钢筋的接驳(绑扎)。

由于框架梁处H400型钢水平支撑的存在，因此，当框架梁截面小于型钢截面时，对型钢翼缘作部分割除处理，使框架梁包覆支撑型钢。

在外墙钢筋、暗柱钢筋水平穿越型钢时，对型钢翼缘和腹板作局部开孔处理以便竖向钢筋穿过。

通常该法将钢支撑结合结构劲性梁考虑，坑边四周采用型钢作为支撑，刚度相比梁板结构较弱，但钢梁穿外墙结构可以采用止水钢板，有效解决了外墙渗漏问题，但该方法成本较高。

换撑施工方案

换撑施工方案1. 引言换撑施工是在建筑施工中经常出现的一种工况，主要是为了增加或改变原有结构的稳定性。

换撑施工方案的设计和实施对于保证建筑结构的安全和施工的顺利进行起着至关重要的作用。

本文将介绍换撑施工方案的设计过程和操作步骤，以及注意事项。

2. 设计过程换撑施工方案的设计过程主要包括以下几个步骤：2.1 结构评估在设计换撑方案之前，首先需要对原有结构进行评估。

评估的目的是确定结构的承载能力和稳定性，以及了解结构的现状和存在的问题。

通过评估可以确定换撑的位置和数量，以及使用的材料和工艺。

2.2 方案设计在完成结构评估之后，需要根据评估结果进行方案设计。

方案设计包括确定换撑的位置、尺寸和形式，选择适当的支撑材料和工艺，以及制定施工顺序和安全措施。

2.3 草图和模拟设计好换撑方案之后，需要进行草图和模拟。

草图是将设计方案用简单的图形表示出来，以便于施工人员理解和操作。

模拟是使用专业的软件对结构进行模拟分析，以验证方案的合理性和稳定性。

2.4 施工图纸最后，在完成草图和模拟之后，需要将换撑方案绘制成施工图纸。

施工图纸是施工人员进行实际操作的依据，需要包括换撑的位置、尺寸和形式，材料和工艺要求，施工顺序和安全注意事项等。

3. 换撑操作步骤根据换撑施工方案设计的图纸和要求，进行换撑的具体操作步骤如下：3.1 准备工作首先需要做好准备工作，包括准备好换撑所需的材料和工具，清理施工现场，确保施工区域的安全。

3.2 安装支撑杆根据设计图纸上的标注，确定换撑的位置，并在该位置打孔。

然后安装支撑杆，并进行固定，保证其稳定性和牢固性。

3.3 装设调整装置安装支撑杆后，需要根据设计要求进行调整。

调整装置的选择和使用要根据具体情况来确定，可以使用螺栓、螺母等调整装置。

3.4 检查调整在安装和调整完成后，需要进行检查，确保换撑的位置和稳定性符合设计要求。

如发现问题需要及时进行修正和调整。

3.5 完成换撑经过检查和调整确认无误后，换撑施工就可以算是完成了。

深基坑工程利用现浇板的换撑技术应用

深基坑工程中的换撑，是在特定的条件下采取一定的技术措施来逐步取代发挥临时支撑作用的内支撑结构体系，从而保证临时性内支撑拆除后，工程施工能继续安全顺利地进行，其实质是应力的安全有序的调整、转移和再分配。

中国轻纺城联合合市场位于绍兴柯桥原市场东侧，是一大型商业用房。

其总建筑面积161196m2，地下建筑面积为50834 m2。

地上4层，为全钢结构，地下2层，为框剪结构。

基坑开挖深度为10.65m，局部11.6m，分两道钢筋混凝土内支撑。

支撑梁断面分别为900cm×800cm、800cm×800cm、700cm×800cm，形式为角支撑加对撑。

内支撑的拆除采用爆破作业，每道支撑分八次爆破，共十六次，由具有相应资质的专业队伍实施。

1.基坑围护概况拟建工程场地南侧约15m为104国道，北侧约50m为萧绍运河，东侧隔马路80m处为虹桥宾馆，西侧隔7 0—80m为轻纺市场。

场地原为老宅区，现为杂填土，地势平坦，属杭州湾南岸萧(山)—绍(兴)平原地貌。

据钻孔取得的资料显示，本工程开挖深度范围内土质基本为淤泥质粉质粘土和粘质粉土，故围护体系方案的选定显得相当重要，同时土方开挖的施工难度和不确定性将大大增加。

根据地质条件，并结合本地区的施工经验及周边环境，决定采用土钉墙挡土结构和钻孔灌注桩排桩加水泥土搅拌桩作止水帷幕的复合围护结构，围护内设两道钢筋混凝土水平支撑。

土钉墙挡土结构做法如下：在±0.000m以下3.65m按1.5：1的坡度放坡，设宽1.8m的平台，在1.2m、2.2 m、3.2m处分别锚入9m、9m、9m的土钉(倾角为10°)，水平间距为1.0m，坡面配6.5@200双向钢筋网，喷射100厚C20混凝土护面。

复合围护做法如下：平台以下采用一排1000@1300钻孔灌注桩排桩作支护桩，再加两道钢筋混凝土内支撑作整个围护的受力体系。

钻孔灌注桩嵌固深度10m，桩顶设1100×800压顶梁。

排桩围护梁板代撑超深基坑逆作法施工技术

排桩围护梁板代撑超深基坑逆作法施工技术一、工程概况随着国民经济的飞速开展，地下空间开发已成为城市开展的热点之一，逆作法施工在上海等其他城市建设工程中已得到大量应用。

建筑深基坑逆作法是指地面以下各层梁柱、板等结构自上而下或上下同步施工，以往的逆作法施工，一般都采用以地下连续墙做围护结构，又做地下室外墙的"二墙合一";形式，工艺较为成熟，但为了有效地降低工程投资，建设单位和设计又会在综合考虑基坑技术经济社会等综合因素后，在围护体系的设计中放弃造价昂贵的地下连续墙围护体系，选择更为经济的排桩围护体系。

本工程为慈溪市工业品批发市场二期〔慈溪财富中心〕工程，位于浙江慈溪市工业品批发市场一期南侧，西靠新城大道，北临329国道，与市行政中心隔路相望。

本工程总用地面积约24339㎡，总建筑面积197856㎡，主要由五幢30层高层住宅组成，底部通过5层商业用裙房连成整体，三层地下室用于地下车库和设备机房。

建成后的财富中心将是一座集购物、休闲、娱乐、餐饮、居住、商务办公等多项功能于一身的中心区高档商住综合体。

工程地处慈溪市市中心，周边环境比拟复杂，东侧红线外为长春幼儿园；南侧紧邻励家路；西侧与新城大道相邻；北侧和西北侧为慈溪市工业品批发市场(距离基坑最近为8m)，分别为三层和四层混凝土结构；东北侧为砖混二~三层的民宅。

场地地处第四纪滨海淤积平原，基坑开挖深度范围内所涉及土层主要为1-0、1-1、2-1、2-2、2-3层土，基底设置于2-3层泥质粉质粘土中，开挖深度范围内地基土性质总体较差，淤泥质粉质粘土强度低，易于流变，开挖时易产生蠕变和侧向变形，2-1层中的粉土夹层和2-2层粉土通过局部与地表水体的联系可能会产生较大涌水量。

坑底以下的5层土为冲糊相对较硬粘性土，物理力学性质较好，宜作为围护结构桩端嵌固层使用，7层土由7-1层中细砂、7-2层粉质粘土和7-3层粘土协力组成，9-3层为上侏罗统大爽组中风化火山沉积岩，岩性以青灰杂灰棕色、含砾凝灰质结构、岩质较硬的角砾凝灰岩为主。

排桩内支撑支护的施工工艺

排桩内支撑支护的施工工艺1. 引言嘿，大家好！今天我们要聊聊一个很重要的话题——排桩内支撑支护的施工工艺。

听起来有点复杂对吧？别担心，我会把这些专业术语用简单易懂的方式跟你们分享，让你们在喝茶的时候都能轻松get到哦。

想象一下，我们在工地上，四周都是忙碌的工人，机器轰鸣声此起彼伏，真是热闹非凡。

就在这样的环境中，排桩支护工艺就像是一位默默奉献的英雄，确保我们能安全施工。

2. 排桩支护的基本概念2.1 什么是排桩支护？首先，咱们得明白什么是排桩支护。

简单来说，它就是通过排桩这种结构来防止土壤塌方，保证工人的安全。

排桩就像是在沙滩上建造的沙堡，周围的土壤需要一个“护栏”来防止它崩塌。

这样，我们在进行施工的时候，才不会像放烟花一样，乱七八糟的掉下来，对吧？2.2 为啥要支护？那么，为什么要支护呢？想象一下，如果没有支护，周围的土壤就会像一个懒惰的小孩，随时可能往下沉，严重的时候就会引发土壤塌方，造成事故。

这可不是小事，安全第一嘛。

为了让大家能安心工作，排桩支护就派上用场了。

3. 施工工艺流程3.1 准备工作好啦，接下来我们就来说说施工的具体流程。

第一步，准备工作可不能马虎哦！这时候，施工队得对现场进行勘察，确定地基情况，就像去看房子一样，得先了解周围的环境。

之后，根据土壤的类型和施工的需要，选择合适的排桩材料。

这里的材料可得讲究，不然就像穿错鞋子，走路都不方便。

3.2 排桩施工接下来，就到了排桩施工的环节了！咱们要把桩打入土中，这个过程就像给土壤注射了一针强心剂，瞬间变得稳稳的。

不过，打桩可不是随便一下子就搞定的，得看情况调整桩的深度和位置，确保它们都能牢牢扎根。

打桩的机器就像个“大力士”，把桩一根根地打进去，听着那“咯吱咯吱”的声音，真是爽快啊！3.3 内支撑的安装然后，我们要进行内支撑的安装。

这一步就像是在给排桩穿上保护衣，确保它们不受外界影响。

支撑结构的选择非常重要，有的像是撑伞，有的像是架子，各种各样，得根据实际情况来定。

基坑支护利用地下结构的换撑技术分析

基坑支护利用地下结构的换撑技术分析通过在基坑围护挡土结构与地下室结构之间用钢筋混凝土传力带建立一种新的受力平衡，让围护结构在内支撑拆除前、后逐步实现结构内部应力的转移再分配，同时根据基坑监测数据来指导施工，是一种有效的保证基坑围护结构稳定、安全，降低围护成本的途径。

标签：挡土结构换撑技术混凝土内支撑传力带位移监测引言基坑工程中的换撑技术，即不是待地下主体结构及填土完成后才拆除所有内支撑，而是在地下结构与围护挡土结构之间设置传力构造，利用主体结构梁和楼板的刚度来承担挡土结构传来的水压力、土压力，从而自下而上随结构施工逐层拆换内支撑，逐步取代发挥临时支撑作用的内支撑结构体系，使围护结构挡土部分的受力状况不致发生太大变化，从而保证临时性内支撑拆除后，围护结构仍处于比较稳定的状态，工程施工也就能继续安全顺利地进行，其实质是应力的安全有序的调整、转移和再分配。

1工程概况1.1工程特征某大厦总建筑面积达69493.63m2的高档写字楼，其中地下部分19065.63m2，地上部分50428m2。

地上26层，地下2层，裙房7层，建筑总高度为98.85m；采用桩承台和地梁拉结的整体筏板基础，地下室底板厚600mm，核心筒框架结构。

基坑平面约为80m×129m的多边形，开挖深度为11.3m，局部15.5m。

1.2地质环境该工程场地南侧紧临江南大道绿化带，北侧距新月路最近处约9m，东侧为临时办公区，西侧距滨江区消防大队围墙仅3.5m左右。

据地质勘探取得的资料显示，本工程开挖深度范围内土质为砂质粉土和粉砂，局部夹杂有少量粘性土。

根据《建筑地基基础施工质量验收规范》GB50202-2002中相关条文规定，本基坑的安全等级属于一级基坑，必须严格控制基坑的侧向位移和沉降变形，故围护体系方案的选定显得相当重要。

2围护结构设计方案2.1方案选择根据地质条件、周边环境和工程特征，并结合本地区的基坑施工经验，设计采用了排桩和土钉墙复合围护结构。

超高层深基坑施工换撑及破撑方案

7 确保换撑质量的施工措施 ..................................................................................... 25 7.1 确保施工质量的措施 ................................................................................. 25 7.2 成品保护 ..................................................................................................... 26
3 施工部署 ................................................................................................................. 10 3.1 环形支撑分区布置 ..................................................................................... 10 3.2 拆除对象结构及工程量 ............................................................................. 11
6 安全文明施工措施 ................................................................................................. 23 6.1 安全施工措施 ............................................................................................. 23 6.2 确保文明施工的措施 ................................................................................. 25

换撑方案(最终定稿0712)

目录1.第二层内支撑拆除 (2)2.第一层内支撑拆除 (3)3.基坑回填 (4)4.后浇带及车道处应力的换撑 (8)5.如遇基坑变形过大须采取的措施 (18)6.计算书 (18)1.第二层内支撑拆除1)底板换撑。

在地板外侧砖模与支护桩之间按现状浇筑低于底板面300mm（即-14.65m）的素混凝土，实现底板结构对基坑应力的换撑。

2)负二层换撑。

在○1-○4轴/○A-○C轴负二层地下室楼板处，设置Φ609，壁厚16mm，间距4000mm钢管换撑，墙体混凝土内预埋16mm厚、800×800mm端板，端板上焊接500mm长、9C25钢筋（见钢管换撑大样图）。

其他部位设置标号为C30的钢筋混凝土换撑墩，其截面400×400，配筋：C10@150(2),3C16，3C16（见换撑大样图）。

换撑墩按每个桩设置一个，即间距1400mm（见混凝土换撑平面布置图）。

换撑墩中心线齐平楼板中心线，且必须和地下室侧壁一次性浇筑完成。

3) 负二层后浇带处理。

负二层温度后浇带在两侧混凝土浇筑完12小时后封闭。

如以后出现裂缝现象，裂缝处用环氧树脂注浆封闭。

负二层沉降后浇带（○A-○M轴/○19-○20轴、○M-○K轴/○9-○20轴）布置砼型钢梁换撑，该垮次梁配筋需调整原设计，按面筋和底筋各4C25,箍筋规格不变，全跨间距100mm加密配置；后浇带梁埋设型钢，和该层结构一起浇筑，后浇带的板砼后浇，板采用快易收口网与梁分开。

4) 地下室侧壁施工至负二层地下室楼板以上500mm，地下三层墙柱、地下二层梁板结构混凝土达到设计强度的80%。

5）做好基坑变形监测，如遇基坑变形过大等紧急情况须立即停止对内支撑梁的拆除并马上向项目汇报。

6)拆除第二道内支撑。

详图如下：2.第一层内支撑拆除1) 换撑施工。

在○1-○4轴/○A-○C轴负一层地下室楼板处，设置Φ609，壁厚16mm，间距4000mm钢管换撑，墙体混凝土内预埋16mm厚、800×800mm端板，端板上焊接500mm长、9C25钢筋锚入混凝土墙体内（见钢管换撑大样图）。

地下室分块施工中的换撑施工技术

地下室分期开发的结构换撑施工技术编著：杨新礼2009-4-1一、引言随着经济发展，地下空间的效益日益显著，许多大型酒店及地铁周围开发的地块均设有大型的地下商场及停车库，收益颇丰。

因地下室深基坑施工难度大，施工工序复杂，所以占用工期长。

为了早日取得经济回报。

许多大面积的地下室，开发商都选择分期开发，以此达到经济效益最大化。

深基坑地下室的分期施工就会出现先开发地块与后开发地块的换撑问题。

换撑施工是深基坑施工中关键环节，换撑材料的选择、换撑布置形式、换撑处结构施工以及换撑处基础和外墙板的防水抗渗等问题，若处理不当将会对工程质量造成重大影响。

对换撑施工进行必要的技术措施，能有效地保证整个基坑的安全、基坑周围土体压力的合理传递、已施工好的地下室结构位移、外墙板及底板防水等，从而保证工程质量。

本文结合某工程地下室施工，提出了地下室分期施工中换撑的每个过程时应注意问题，关键技术问题，以及主要质量控制方法。

为同类型的地下室施工提供参考依据。

二、工程概况该工程地下室面积约为18000，地上由三栋高层，一栋20层的酒店（高88m）、二幢23层的办公楼（高100.8m）及裙房组成。

地下室总计二层，底板面标高为-10.25m(相对标高)，出地面相对标高0.00对应于绝对标高4.55m，实际地块周围地面绝对标高约为3.9m。

地下室顶板厚度为0.25m，地下一层板厚为0.15m，筏板厚度为0.60m，各主楼筏板厚度为2.0m，垫层厚度约为0.2m。

实际土体开挖深度为：非主楼处14.75m，主楼处16.15m。

基坑围护结构为直径为1000@1200的钻孔灌注桩，外加三轴搅拌桩止水帷幕。

支撑为2道钢筋混凝土支撑。

为了满足酒店需在10年5月1日前开业，业主将整个地下室分割为两块进行施工。

第一块（一期）为酒店主楼所在位置，施工面积为3600，第二块为办公楼所在位置，施工围12000。

中间用围护桩隔开。

一期酒店施工至地面以上时开始施工二期。

围护支撑换撑方案

围护⽀撑换撑⽅案围护⽀撑换撑⽅案⼀、编制依据1《基坑⽀护平⾯图》杭州勘测设计研究院设计2《建筑施⼯扣件钢管脚⼿架安全技术规范》（J84—2001）3《建筑施⼯⾼处作业安全技术规范》（JGJ80----9）4《浙江省建设⼯程施⼯现场安全管理规程》（DB29—113---2004）5、甲⽅提供杭州市勘测设计研究院技术联系单⼆、⼯程概况1、临安汇锦华庭北区⼯程，地下室⼆层墙体有部分施⼯完毕，地下⼆层顶板施⼯完毕后，东南⾓、西南⾓、西北⾓、西南⾓区内的⽔平⽀撑（标⾼为-1.2m）阻碍地下⼀层部分柱⼦，墙体的施⼯，因此在地下室顶板浇捣的同时必须考虑换撑和⽀撑梁的撤除。

2、基坑⽔平⽀护⼯程概况本基坑东南⾓，⽔平⽀撑由⼤三⾓形成，内有13个⼩三⾓组成，⽀撑梁下由8根钢构柱⽀撑，⽔平⽀撑梁与周边围护桩压顶梁，连成⼀体。

基坑⽔平⽀撑梁的截⾯分别为1200*750、1200*800、600*800、700*800梁组成⽔平⽀撑梁，节点形成有⼗字型、⽶字型、丁字型、⽊⼦型等三、施⼯部署1、换撑⽅法：利⽤地下⼆层顶板梁延伸⾄护坡桩作为换撑结构，换撑宽度⼤于2倍桩间距且换撑块范围内少包含2根⽀护桩（详见换撑结构平⾯图）2、拆除⽀撑梁⽅法采⽤⼈⼯拆除法，主要使⽤⼯具⽓锤、⼤铁锤、钢钎3、拆除顺序：有序对称拆除⽅法有外向内拆除，东南⾓⽔平⽀撑梁---------西南⾓------------西北⾓------------东北⾓。

4、拆除条件拆除部位，地下室⼆层顶板以及换撑结构混凝⼟强度已达到标准80%本⼯程，⼯期紧，我⽅采取原有混凝⼟等级提⾼⼀等级浇捣⼆层顶板，使提早达到设计强度。

四、施⼯准备1、技术准备2、认真阅读，杭州勘测设计研究院设计基坑围护设计⽅案3、由⼟建⼯程师对技术⼈员，施⼯技术交底，以及质量安全和⽂明施⼯教育。

4、加⼯换撑钢筋，成型换撑模板5、准备不少于10台空⽓压缩机五、换撑及⽀撑拆除流程及施⼯要点1、施⼯流程换撑结构施⼯———⽀撑梁拆除——插⼊地下室⼆层外墙防⽔和肥槽回填（采⽤回填材料，按图纸说明要求回填）六、换撑结构施⼯1、钢筋⼯程、（1）根据设计意图绘制⼯程换撑结构平⾯和节点施⼯图，各种提供施⼯依据（2）地下⼆层顶板结构的主梁及板延伸⾄护桩作为换撑结构，换撑结构宽度为2倍桩间距换撑结构的梁及板钢筋锚⼊地下室⼆层顶板或柱⼦35d(d为梁换撑结构主筋直径)配筋详见附图七、模板⼯程1、模板及⽀撑必须有⾜够的强度，刚度和稳定性，能可靠的承受浇筑混凝⼟德重量级施⼯荷载，⽀架的⽴柱底需要铺设垫板。

拆撑及换撑施工方法

2、拆除第三道支撑体系主体结构施工至地下三层顶板(钢管立柱位置楼板开洞)→在桩与地下室外墙间施工传力块→传力块达设计强度拆除第二道支撑体系。
3、拆除第二道支撑体系主体结构施工至地下二层顶板(钢管立柱位置楼板开洞)→在桩与地下室外墙间施工传力块→传力块达设计强度拆除第一道支撑体系。
4、拆除第一道支撑体系主体结构施工至地下一层顶板(钢管立柱位置楼板开洞)→在肥槽与地下室外墙间施工传力块→传力块达设计强度拆立柱。
绳锯切割施工工艺
临时支撑
临时支撑采用Φ48.3×3.6扣件式钢管脚手架搭设至支撑梁底，临时支撑纵横间距均为600mm，步距为1200mm，脚手架宽度为支撑梁宽每边加800mm工作面，临时支撑纵向设置剪刀撑，剪刀撑角度为45°~60°，并设置抱箍。
支撑梁临时支撑
换撑结构施工
地下室外墙与支撑结构之间设置混凝土传力块，强度为C30。混凝土传力块宽度为0.7、1.4m，厚度0.6m，高度0.3m，传力块支撑在外墙上，与地下室结构同时施工。传力块施工采用扣件式脚手架搭设，立杆纵距0.9m，横距与传力块间距相同，步距为1.2m。
拆撑总体部署
拆除顺序
1、土方挖至基坑底→施工主体结构底板→在桩与底板间施工素混凝土传力板→施工主体结构至地下四层顶板(钢管立柱位置楼板开洞)→在桩与地下室外墙间施工传力块→传力块达设计强度拆除第三道支撑体系。
第1章
施工项目
内容
拆撑方式及投入ห้องสมุดไป่ตู้械
栈桥板采用240型镐头机拆除，局部操作不便的边角及接近支护桩的位置采用人工风镐拆除，铲车转运混凝土块。内支撑梁分块采用绳锯进行切割。
人工拆除时，首先采用钢管、扣件搭设的脚手架给拆除人员提供拆除平台、采用空压机、风镐将支撑梁混凝土结构上层及两侧的混凝土保护层扒皮剥筋，将钢筋露出，用气割将钢筋切割取下，再用空压机风镐将混凝土破碎拆除，最后切割底部钢筋。

综合楼-基坑拆撑换撑及临时加固施工方案

1.1基坑拆撑换撑及临时加固施工方案1.1.1换撑施工1、地下室二层底板与支护桩间空隙采用与底板同厚度、强度的素砼回填，回填面标高同底板面标高；2、在地下二层顶板位置设置钢管换撑，钢管型号为φ219δ12，其水平间距同支护桩间距。

3、地下室车道内换撑设计：在地下室一层底板标高处的车道内、外墙预埋钢板，安装换撑钢管，钢管与预埋的钢板满焊，换撑钢管采用φ325δ8无缝钢管，间距1700mm。

4、后浇带传力杆件设计：底板梁位置采用φ180δ10无缝钢管，锚入板内500mm，间距1000mm；梁间板位置采用22b型工字钢，锚入板内500mm，间距1000mm；负一层后浇带梁位置采用φ180δ10无缝钢管，锚入梁内500mm，间距1000mm；梁间板位置采用φ100δ10无缝钢管，锚入板内500mm，间距1000mm。

5、内支撑拆除必须遵循"拆撑前换撑必须完成且楼板混凝土强度达到80%；分区分步拆撑，避免应力突然释放对基坑稳定性的不利影响；施工过程应加强支护桩位移及应力监测，实行信息化施工。

"等原则。

6、根据专家论证意见，为了本基坑的拆撑、换撑，需要将内科楼、门诊楼地下室周边回填土部分提前清除，并采用素混凝土满填，代替换撑钢管或板带。

故将内科楼靠近医技楼侧回填素土清理干净至-10.5m，并采用C15素砼进行回填至-3.6m标高，所涉及区域为H1GA段，即原内科楼侧新增换撑砼板带区域。

1.1.2拆撑施工拟拆除内支撑体系包含水平支撑、竖向支撑和栈桥三部分，其中水平支撑涉及到换撑工况，按基坑支护设计工况从下至上依次拆除；竖向支撑在水平支撑拆除完毕后顺序拆除；出土栈桥在土方开挖完成后根据地下室结构施工需求依次拆除。

拟拆除区域平面分区示意1.1.3机械拆除工艺机械拆除主要利用镐头机等设备对支撑进行破碎处理，破碎后钢筋割断，废渣清运。

1）机械施工工艺支撑拆除，应遵循“先撑后拆、主撑后拆、对称拆除”的原则，分块进行，工程破碎、切割、清理可以充分利用场地空间，合理调整安排交叉作业同时开展。

换撑拆撑施工方案

目录一、编制依据 (1)二、工程概况 (1)2.1工程总体情况 (1)2.2工程概况 (1)2.3基坑支护工程概况 (2)三、施工部署 (5)3.1换撑施工布置 (5)3.2内支撑拆除布置 (5)四、施工准备 (6)4.1技术准备 (6)4.2施工准备 (6)4.3劳动力、机械和物资准备 (7)五、主要施工方法 (8)5.1施工流程 (8)5.2施工要点 (8)5.3成品保护措施 (12)六、基坑监测 (13)6.1沉降观测 (14)6.2深层土体水平位移监测 (14)七、确保换撑质量施工措施 (14)八、安全文明施工措施 (15)8.1安全施工措施 (15)8.2文明施工的措施 (16)九、应急预案 (17)9.1成立应急处理领导小组 (17)9.2 应急处理领导小组的职责 (17)9.3应急处理预案 (17)9.4 应急处理措施 (18)一、编制依据1.《建筑地基基础工程施工质量验收规范》GB50202-20022.《建筑物、构筑物拆除技术规程》DBJ08-70-20133.《建筑施工高处作业安全技术规程》JGJ80-20114.《建筑基坑工程监测技术规范》GB50479-20095.《建筑变形测量规程》JGJ8-20166.《建筑施工安全检查标准》JGJ59-20117.《建筑机械使用安全技术规程》JGJ33-20128.《建设工程施工现场供用电安全规范》GB50194-20149．《施工现场临时用电安全技术规范》JGJ46-201210.理想花园住宅小区三期项目基坑支护施工图纸二、工程概况2.1工程总体情况理想花园住宅小区三期位于天津市宝坻区宝白路东与龙江大街北之交汇处，南侧临龙江大街，东侧临黄河大道，主要包括5栋29～33层住宅楼及一座二层地下车库，总建筑面积85246.24m2。

建设单位：天津新鸿房地产投资有限公司勘查单位：天津市地质工程勘察院设计单位：北京东方华脉工程设计有限公司监理单位：天津开发区泰达国际咨询监理有限公司施工单位：北京中铁大都工程有限公司2.2工程概况1.本工程总建筑面积85246.24m2 ，其中地上建筑面积59542.05m2，地下建筑面积25704.19m2。

换撑

围护桩换撑专项施工安全方案一、内支撑系统概况基坑采用围护桩加钢筋砼内支撑的形式。

内支撑系统由一道圆形圈梁（尺寸为1600×800）和支撑梁（尺寸为900×800与800×800两种）组成。

梁面标高-3.40m，承台面标高-8.00m，梁底净高3. 8m。

砼等级为C35。

内支撑系统用11根截面为500×500的钢格构柱支撑。

内支撑系统平面示意图二、换撑施工部署根据地质工程勘察院变更-02，内支撑系统按以下施工方案进行换撑。

序号部位换撑方法1 ZH01~ZH46，ZH88~ZH104 底板与围护桩、砖拱浇筑300厚C35砼换撑2 ZH50~ZH52 C35临时支撑250×3503 ZH47~ZH49，ZH53~ZH87 承台直接顶住围护桩，桩间拱用中砂填实在换撑砼达到75%时可以进行内支撑梁换撑。

内支撑梁分南、北两段换撑。

南、北两段划分部位在圈梁与锁口梁相交部位根部。

CT5承台施工完成、换撑达到设计要求强度时可开始南半段换撑；停车场承台施工完成、换撑达到设计要求强度时可开始北半段换撑。

南、北两段内支撑换撑施工时间预计各用6天。

内支撑梁换撑采用缓慢有序、对称拆除的方式。

先凿断圈梁与锁口梁相交部位根部，再依次对称凿断支撑梁中部偏支座约3m的位置。

南面开凿次序见下图，北面开凿次序与之类似。

南面支撑梁施工次序与平面位置示意图内支撑梁换撑涉及基坑安全，施工前应重点做好基坑变形观测。

三、内支撑梁换撑工艺流程换撑结构施工—→拆除准备工作—→梁下搭设支撑脚手架—→空压机凿除梁砼—→钢筋切割—→场地清理四、钢管架材料要求1、钢管采用Φ48×3.5钢管，应符合现行国家标准《直缝电焊钢管》（GB/T 13793）或《低压流体输送用焊接钢管》（GB/T 3092）中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T 700）中Q235-A级钢的规定。

钢板桩换撑施工方案

钢板桩换撑施工方案1. 引言钢板桩换撑施工是常用的土木工程施工方法之一。

本文将介绍钢板桩换撑施工的基本原理、施工步骤、注意事项等相关内容。

2. 施工原理钢板桩换撑是一种基础支护技术，通过钢板桩的互相连接形成墙体结构，在地下施工、挖掘等作业过程中起到支护和稳定地基土体的作用。

3. 施工步骤3.1 前期准备工作在施工钢板桩换撑前，需要进行以下准备工作： - 完成相关勘测工作，确定地质条件、土体承载力等参数； - 计算设计参数，包括钢板桩的尺寸、数量等； - 制定详细的施工方案，考虑施工过程中的安全和质量控制等因素。

3.2 桩位布置和打桩根据设计要求，确定钢板桩的布置位置，并进行桩位标定。

然后利用桩车或振动锤等设备进行打桩作业，将钢板桩沿桩位逐个安装到预定的深度。

3.3 换撑施工完成钢板桩的打桩后，需要进行换撑作业，具体步骤如下： 1. 安装换撑支撑体系，包括水平支撑、垂直支撑等。

根据具体情况，可以采用撑杆、拉紧器等辅助支撑。

2. 拆除旧的支撑体系，包括原始的木工支撑、临时钢支撑等。

3. 进行土方开挖作业，根据施工计划逐步挖土，在挖土的同时保证钢板桩的稳定性。

4. 完成挖土后，根据需要进行土体处理和支护加固等工作。

5. 检查支撑体系的稳定性和安全性，如有问题及时进行修复和调整。

3.4 后期工作完成换撑施工后，需要进行以下工作：- 清理施工现场，确保安全和环境卫生；- 对施工质量进行检查和评估，及时处理质量问题； - 按照相关程序进行验收和结算。

4. 注意事项在进行钢板桩换撑施工时，需要注意以下事项： - 钢板桩的尺寸、数量等参数应符合设计要求，并严格按照规范施工； - 在施工过程中，要随时关注钢板桩的稳定性，确保施工安全； - 施工现场要保持清洁，避免杂物堆放和污染； - 施工过程中需要与其他施工单位进行协调，避免冲突和交叉施工。

5. 结论钢板桩换撑施工是一种常用的土木工程施工方法，它能够有效支护和稳定地基土体。
