电热恒温鼓风干燥箱使用说明书.pdf

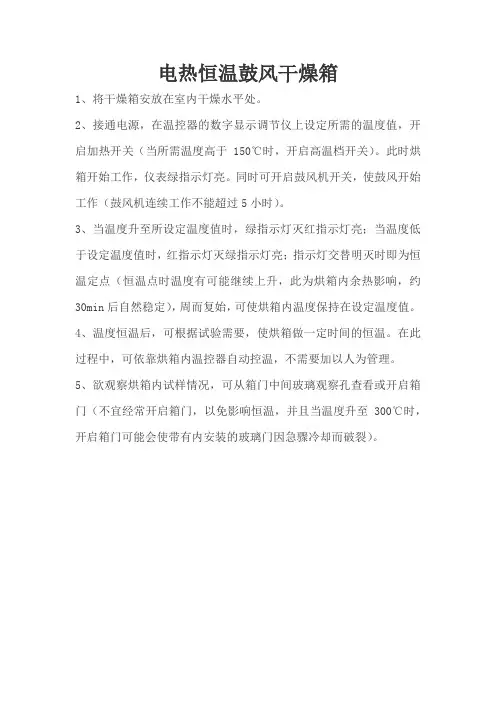

电热恒温鼓风干燥箱操作说明
电热恒温鼓风干燥箱
1、将干燥箱安放在室内干燥水平处。
2、接通电源，在温控器的数字显示调节仪上设定所需的温度值，开启加热开关（当所需温度高于150℃时，开启高温档开关）。
此时烘箱开始工作，仪表绿指示灯亮。
同时可开启鼓风机开关，使鼓风开始工作（鼓风机连续工作不能超过5小时）。
3、当温度升至所设定温度值时，绿指示灯灭红指示灯亮；当温度低于设定温度值时，红指示灯灭绿指示灯亮；指示灯交替明灭时即为恒温定点（恒温点时温度有可能继续上升，此为烘箱内余热影响，约30min后自然稳定），周而复始，可使烘箱内温度保持在设定温度值。
4、温度恒温后，可根据试验需要，使烘箱做一定时间的恒温。
在此过程中，可依靠烘箱内温控器自动控温，不需要加以人为管理。
5、欲观察烘箱内试样情况，可从箱门中间玻璃观察孔查看或开启箱门（不宜经常开启箱门，以免影响恒温，并且当温度升至300℃时，开启箱门可能会使带有内安装的玻璃门因急骤冷却而破裂）。
干燥箱操作说明书
干燥箱操作说明书(总9页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March电热恒温鼓风干燥箱（智能型带定时）操作说明书河北长飞优创科技有限公司一、使用方法1、把需干燥处理的物品放入干燥箱内，关好箱门，把风门调节旋钮旋到“”处。
2、把电源开关拨至“1”处，此时电源指示灯亮，温度控制器上有数字显示。
3、智能温度控制器操作方法参照下面“6”进行操作使用、4、根据不同物品不同的潮湿程度，选择不同的干燥箱时间，如被干燥的物品比较潮湿，可旋转风门调节旋钮至“”处，使箱内湿空气排出。
5、干燥结束后，如不马上取出物品，应先旋转风门调节旋钮把风门关上，否则仍将风门打开，再把电源开关拨至“关”处，如马上打开箱门取出物品，小心烫伤。
二、温度控制器操作说明PV℃SVH/ MO O ORUN/AT OUT ALM设定移位/自调整减小/再运行增加Δ指示灯定义1、“RUN/AT指示灯：运行时此灯点亮，运行结束时熄灭；自整定时此灯闪烁。
2、“OUT”指示灯：有加热输出时此灯点亮，反之熄灭。
3、“ALM”指示灯：传感器异常或超温报警时此灯点亮，反之熄灭。
（一）、温度控制器操作及使用方法1、控制器上电，显示窗上排显示“分度号和版本号”，下排显示“量程值”约3秒后进入到正常显示状态。
2、温度及恒温时间的参看与设定1）若无恒温定时功能：点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），可通过移位、增加、减小键修改到所需的设定值；在点击“设定”键，退出此设定状态，修改的设定值自动保存。
在此设定状态下若1分钟之内无任何键按下，控制器会自动返回到正常显示状态。
2）若有恒温定时功能点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），修改方法同上；在点击“设定”键，进入到恒温时间设定状态，显示窗下排显示提示符“ST”,上排显示恒温设定值（先个位值闪烁）；在点击“设定”键，退出此设定状态，修改的设定值自动保存。
电热恒温鼓风干燥箱(存放干燥剂)操作说明书
電熱恆溫鼓風干燥箱
設備功能
存放干燥劑等
文件編號
設備型號
DHG-9023
廠 商
版 本
A0
一﹑操作說明
1.接通Байду номын сангаас源(220V)。
2.把需要干燥處理的物品放入干燥箱內﹐關好箱門。
3.把電源開關撥到“1”處﹐電源指示燈亮﹐控溫儀上有數字顯示。
4.將風門旋鈕旋至“Z”處﹐若被干燥物比較潮濕﹐可將風門旋至“三”處﹐待潮濕的空氣排出后再關閉風門。
5.控溫儀參數出廠前已調整好﹐切勿隨意調整﹐以免影響機器精度。
6.干燥結束后﹐把電源開關撥至“0”處﹐待溫度降低后再取干燥物﹐以免燙傷。
三﹑維護與保養
1.定期對干燥箱內﹑外進行清潔。
2.定期測量實際溫度與設置溫度是否相符。
核 准
審 核
制 作
日 期
5.溫度設定
a﹑先按設定功能鍵SET﹐進入設定狀態SV﹐SV數字閃爍。
b﹑如需設定溫度150℃﹐先按光標移位鍵“”﹐將光標移位至百位上﹐然后按“△”鍵或“▽”鍵使百位數字為“1”﹐移動光標依次設定十位﹑個位和分位數字﹐使設定溫度顯示為 150℃﹐按功能鍵“SET”確認﹐溫度設定完成。
6.定時設定
當PV窗顯示T1時﹐進入定時設定﹐SV窗為0000時﹐即表示定時器不工作﹐如需定時1小時﹐可用光標移位鍵配合加減鍵﹐把SV窗設定為0060﹐定時2小時﹐設定為0120﹐以此類推﹐設定結束后﹐按確認鍵退出。
7.設定結束后﹐各項數據長期保存﹐此時干燥箱進入升溫狀態﹐加熱指示燈亮﹐當箱內溫度接近設定溫度時﹐加熱指示燈忽亮忽暗﹐反復多次﹐機器進入恆溫狀態。
二﹑注意事項
1.干燥箱外殼須接地良好﹐以免觸電。
精宏系列电热恒温鼓风干燥箱的使用
4. 设定结束后 , 各项数据长期保存。此时干燥箱进入升温状态 , 加热指示灯亮。当箱内温
度接近设定温度时 , 加热指示灯忽亮忽熄 , 反复多次 , 控制进入恒温状态。
5. 根据不同物品不同的潮湿程度 , 选择不同的干燥时间。
6. 干燥结束后 , 把电源开关拨至 " O " 处 , 如马上打开箱门取出物品时小心烫伤。
位小数点闪烁。 4. 计时结束 ,SV 窗显示 End, 末位小数点熄灭 , 同时停止加热。 5. 按移位键 “< ”,SV 窗在温度设定值和时间设定值之间转换。 6. 第一次计时结束后,如需重新使用 ( 定时时间无变化 ), 在 SV 窗显示 End 的状态于,只要按 SET 键复 位即可 ; 如果时间有变化,则需重新设定。
3. 温度显示值修正
由于产品出厂前都经过严格地测试 , 一般不要进行修正。如产品使用时的环境不佳,外界温
度过低或过高 , 会引起温度显示值与箱内实际温度误差 , 如超出技术指标范围的,可以
修正。具体步骤 : 按功能键 "SET" 约 5 秒 , 仪表进入参数设定循环状 态 "AL1", 继续按功
能键 "SET", 使 PV 显示 "sc 修正 , 然后按移位键 "<" 配 合加键 "△" 或减键 "▽ " 操
如果你对控温精度和波动度有较高的要求 , 可采用 PID 自整定控制 , 当箱内温度 第一
次将达到设定温度时 , 先按功能键 "SET"5 秒 , 仪表进入设定循环状态 "AL1
继续按 "SET" 键使 PV 显示 "ATU",SV 显示 "0000 ", 然后按加键 "" 使 SV 显
干燥箱操作说明书
电热恒温鼓风干燥箱（智能型带定时）操作说明书长飞优创科技一、使用方法1、把需干燥处理的物品放入干燥箱，关好箱门，把风门调节旋钮旋到“”处。
2、把电源开关拨至“1”处，此时电源指示灯亮，温度控制器上有数字显示。
3、智能温度控制器操作方法参照下面“6”进行操作使用、4、根据不同物品不同的潮湿程度，选择不同的干燥箱时间，如被干燥的物品比较潮湿，可旋转风门调节旋钮至“”处，使箱湿空气排出。
5、干燥结束后，如不马上取出物品，应先旋转风门调节旋钮把风门关上，否则仍将风门打开，再把电源开关拨至“关”处，如马上打开箱门取出物品，小心烫伤。
二、温度控制器操作说明指示灯定义1、“RUN/AT指示灯：运行时此灯点亮，运行结束时熄灭；自整定时此灯闪烁。
2、“OUT”指示灯：有加热输出时此灯点亮，反之熄灭。
3、“ALM”指示灯：传感器异常或超温报警时此灯点亮，反之熄灭。
（一）、温度控制器操作及使用方法1、控制器上电，显示窗上排显示“分度号和版本号”，下排显示“量程值”约3秒后进入到正常显示状态。
2、温度及恒温时间的参看与设定1）若无恒温定时功能：点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），可通过移位、增加、减小键修改到所需的设定值；在点击“设定”键，退出此设定状态，修改的设定值自动保存。
在此设定状态下若1分钟之无任何键按下，控制器会自动返回到正常显示状态。
2）若有恒温定时功能点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），修改方法同上；在点击“设定”键，进入到恒温时间设定状态，显示窗下排显示提示符“ST”,上排显示恒温设定值（先个位值闪烁）；在点击“设定”键，退出此设定状态，修改的设定值自动保存。
当恒温时间设定为“0”时，便是没有定时功能，控制器连续运行，显示窗下排显示温度设定值；当设定时间不为“0”时，显示窗下排显示运行时间或温度设定值（参见七.部参数表-2中的运行时间显示模式（参数ndt的值）），当显示运行时间时，下排个位小数点点亮，等测量温度达到设定温度后，定时器开始计时，下排个位小数点闪烁，计时时间到，运行结束，显示窗下排显示“End”，蜂鸣器滴、嘀声鸣叫1分钟后停止鸣叫。
电热恒温鼓风干燥箱使用说明书
电热恒温鼓风干燥箱使用说明书二、适用范围供厂矿企业、大专院校、科研单位及各类实验室等作物品干燥、烘培、熔蜡、灭菌之用。
三、技术指标台式DHG-9003型四、结构概述DHG 型鼓风干燥箱是系列产品，按外型分为台式和立式二类，由不同的工作室材料，工作室尺寸和控制范围分为不同规格、品种。
干燥箱外壳体均采用优质钢板表面烘漆，工作室采用涂有耐高温银粉漆的优质钢板或不锈钢钢板，工作室内设有二层涂有耐高温银粉漆的优质钢板或不锈钢丝制成的搁板，搁板间距可任意调节，中间层充填超细玻璃棉隔热。
台式箱门采用双层钢化玻璃门或观察窗，立式箱门中上方设有双层钢化玻璃观察窗，能清晰观察到箱内加热物品。
工作室与箱门连接处装有耐高温硅橡胶密封圈，以保证工作室与箱门之间密封。
干燥箱带指示灯电源开关、控制仪等操作件均集中与箱体前面下方的控制面板处，台式设置于箱体左前侧，立式设置箱体下前方。
箱内加热恒温系统主要由装有离心式叶轮的烘箱专用低噪声电动机、电加热器、合适的风道结构和控温仪组成。
当接通干燥箱电源时，电动机即同时运转，将直接置于箱内底部或背部的电加热器产生的热量通过风道向上或向前排出，经过工作室内干燥物品再吸入风机，如此不断循环使温度达到均匀。
台式和立式大容积鼓风干燥箱风门调节器能通过开启风门调节旋钮，调节箱内进入空气量。
微电脑智能控制仪，采用自整定PID 技术，与传统PID 控制相比具有控温迅速，响应快，超调小，精度高的特点，设定温度和箱内温度同时均有数字显示，具有上限跟踪报警和带数字定时器功能，定时可长达9999分钟。
使用轻触按键设定参数，操作方便。
五、只能控温仪的面板功能及操作流程1 2 3 4 5 61、箱内温度显示PV2、加热指示灯3、上限报警指示灯4、自整定指示灯5、功能键SET6、移位键7、减键8、加键 9、设定问多显示SV ▽△操作流程注：参数设定后，应按功能键“SET ”约五秒确认，否则30秒后程序自动退出，参数设定无效。
电热恒温鼓风干燥箱使用说明书
创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*电热恒温干燥箱使用说明书一、用途本产品适用于大专院校、科研部门及工矿企业实验室进行各种物品的烘焙、干燥、热处理及恒温加热实验用。
三、结构及工作原理电热恒温鼓风干燥箱外壳由钢板冲压折制、焊接成型，外壳表面采用高强度的静电喷塑涂装处理，漆膜光滑牢固。
工作室采用碳钢板或镜面不锈钢板折制而成，工作室与外壳之间填充保温棉。
工作室的内部放有试品搁板，用来放置各种试验物品。
工作室的背部装有电热元件和离心式的风扇叶轮，由风机将被加热的空气通过后风道在工作室内进行循环，故工作室温度较均匀。
门封条采用硅橡胶条密封，箱门上设有可供观察用的视镜，外壳的后背部设有进、排气孔，排气量的大小可以自行调节。
电热恒温鼓风干燥箱外壳左侧为电器箱，电器箱的前面板上装有温度控制仪表、电源开关等，电器箱内装有电器元件。
为满足不同用户的需求，该系列干燥箱有三种温控系统可供用户选用：1.经济型系列干燥箱采用电子温度调节仪进行温度的设定与控制，从干燥箱的顶部插入水银温度计进行温度显示，该温控系统属位式控温，性能可靠，使用方便。
2.基本型与不锈钢型系列干燥箱采用智能型数字温度调节仪进行温度的设定、显示与控制。
该温度调节仪采用计算机技术对工作室内的温度信号进行采集、处理，可使工作室内的温度自动保持恒温。
该温控系统属P.I.D智能控温，性能可靠、使用方便。
3.不锈钢型系列干燥箱还可选用智能程序温度调节仪进行温度的设定、显示与控制。
该温控系统可在多个温度段进行工作温度、恒温温度、升温时间及恒温时间的设定与控制。
该温度调节仪采用计算机技术对工作室内的温度信号进行采集、处理，可使工作室内的温度自动保持恒温。
该温控系统属P.I.D智能控温，性能可靠、使用方便。
并可根据实验需要进行编程。
智能型温度调节仪均有超温保护功能。
在设备工作过程中如果工作室内的温度超过设定温度值时，超温保护电路动作，切断加热回路。
电热恒温鼓风干燥箱设备操作说明书
3﹑维护与保养﹕
*定期清除干燥箱上的异物﹐保持干净整洁。
注明﹕标有“*”为修改处。
核准
审核
制作
日期
*1.4温度设定在﹕70±5℃﹐干燥3小时。
1.41干燥剂需干燥3小时才能使用﹐要保证先进先出的使用原則﹔
1.42按控温仪的“SET”功能键进入温度设定状态﹐SV显示屏显示一闪一闪﹔
1.43按“ ”移位键调至所需修改的数字上﹐SV显示屏会在所选的数字上闪动﹔
1. 44按“ ”上调键和“ ”下调键选择数字上数值的大小﹔
1.73按“ ”上调键使SV显示屏显示“0001”﹔
1.74按“SET”功能键确定并结束PID自整定控制。
1.8所有设定结束后﹐加热指示灯亮。当箱内温度接近设定温度时﹐加热指示灯忽亮忽熄﹐反
复多次﹐此时箱内温度可控制到恒温状态。
1.9干燥结束后﹐把电源开关拔到“0”处﹐取出被干燥物品。
2﹑ቤተ መጻሕፍቲ ባይዱ意事项﹕
1. 45按“SET”功能键确认并结束温度设定。
1.5上限跟踪报警设定(注﹕设备在出厂时已设定上限温度为10℃﹐一般不要設定﹐如需重新设定按以下方法操作)﹕
1.51按“SET”功能键约5秒钟不放﹐进入上限跟踪报警设定状态﹐PV显示屏上显示“AL1”;
1.52按“ ”移位键调至所需修改的数字上﹐SV显示屏会在所选的数字上闪动﹔
1.65按“SET”功能键确定并结束温度显示值修正设定。
1.7若对控温精度和波动度有较高的要求﹐将采用PID自整定控制﹕
1. 71箱内温度第一次将达到设定温度时﹐按“SET”功能键约5秒钟不放﹐进入设定循环状态﹐PV显示屏上显示“AL1”﹔
电热恒温鼓风干燥箱地使用说明书与故障处理
实用文档电热恒温鼓风干燥箱（智能型带定时）使用说明书杭州聚同电子有限公司目录2示意图……………………………………………………………一、3 适用范围…………………………………………………………二、3三、技术指标 (3)结构概述…………………………………………………………四、4操作步骤..................................................................五、4 六、智能型温度控制器使用说明 (8)注意事项…………………………………………………………七、9 八、故障处理…………………………………………………………10九、装箱单 (1)一、示意图：1 2 3 4 5 6DHG-电热恒温鼓风干燥箱7。
81 0911 101、箱体2、铭牌3、控制面板4、门拉手5、搁板6、箱门29、风门调节旋钮8、电源指示灯 7、温度控制器11、风机开关10、电源开关感谢您购买仪器，在您启用鼓风干燥箱前，请仔细阅读使用说明书，相信它能使您的鼓风干燥箱发挥最大的功用。
阅读完本说明书后，请将其妥善保管，以便随时查阅。
适用范围：二、、腊焙、熔物品干燥、烘室专院校、科研及各类实验等作矿供厂企业、大。
菌之用灭技术指标：三、10102(A)101(A)AC220V 50Hz5℃℃（最低控制温度250.2050W1530W 2550W5505545450406050750730 6784616307288930”为镀锌板。
”为镜面不锈钢内胆，不带“A 注：带“A℃（最低控制温度5℃ 0.1100W1550W2050W2450W 4540554239456050750 550350 4503、无试样负荷。
25℃、相对湿度不大于85%RH 上表中技术参数的测试条件：环境温度) 水银头位于工作室内几何中心0.1℃的标准水银温度计(测试工具：精度为 结构概述：四、五升140、240、50、70、容燥箱是系列产品，积有30DHG系列台式鼓风干一般镀锌钢板或镜用作室采面烘漆，工外壳体均采用优质钢板表种规格。
电热恒温鼓风干燥箱说明书
若设备温度异常升高，应立即切断电源，并联系专业人员处理。
03
应急处理措施
01
02
03
若设备发生火灾，应立 即切断电源，使用干粉 灭火器进行灭火，并拨
打火警电话。
现其他紧急情 况，应立即停止使用， 并联系专业人员进行维
修。
05 常见问题解答
清理堵塞
如果干燥箱内出现异味或者烟雾，可能是由于加热元件或者散热器堵 塞所致。请及时清理堵塞物，并保持干燥箱内部通风良好。
联系厂家
如果以上方法都无法解决问题，建议联系干燥箱的厂家或者专业维修 人员进行检修和维修。
如何延长干燥箱的使用寿命？
定期保养
定期对干燥箱进行清洁和维护，保持干燥箱内部的整洁和卫生。
01 操作前确保电源线连接良好，无破损，防 止触电。
02 避免在潮湿环境下使用，以防设备短路。
03
不要在电热恒温鼓风干燥箱内放置易燃、 易爆物品，以防引发火灾。
04
设备应放置在平稳的台面上，防止倾倒。
异常情况处理
01
若设备出现异常声音或气味，应立即停止使用，并检查设备是 否正常。
02
若设备出现故障，不要自行拆修，应联系专业人员进行维修。
避免过度使用
不要长时间连续使用干燥箱，以免过度消耗其寿命。
注意存放环境
存放干燥箱的环境应保持干燥、通风良好，避免阳光直射和潮湿环境。
定期检查
定期检查干燥箱的电源线、插头和开关是否完好无损，及时发现并解决潜在问题。
谢谢
THANKS
型号：DHG-9070A
功率：2000W 电源：AC 220V/50Hz
温度范围：室温+5℃~300℃ 温度波动范围：±1℃
02 使用说明
电热恒温鼓风干燥机设备操作说明书
第1页共2页
设备名称
电热恒温
鼓风干燥箱
设备功能
烘烤产品
文件编号
设备型号DHG—9023A来自厂商精宏版本
B1
1﹑操作说明﹕
1.1接通电源(220V)﹔
1.2把需干燥处理的物品放入干燥箱内﹐关好箱门﹐把风门调节旋钮旋到“Z”处﹐若被烘烤的干燥物品比较潮湿﹐可将风门旋至“三”处﹔
1.3将主电源开关拨至“1”位置﹐此时电源指示灯亮﹐控温仪上有数字显示。
1.65按“SET”功能键确定并结束温度显示值修正设定。
1.7若对控温精度和波动度有较高的要求﹐将采用PID自整定控制﹕
1. 71箱内温度第一次将达到设定温度时﹐按“SET”功能键约5秒钟不放﹐进入设定循环状态﹐PV显示屏上显示“AL1”﹔
1.72再连按“SET”功能键使PV显示屏显示“ATU”﹐SV显示“0000”﹔
2.5取放物品要求﹕如在烘烤过程中需不定时取放物品时﹐要持续开启设备进行烘烤﹐取放动作尽量快捷﹐避免外部空气直接进入设备烘烤空间内﹐而影响物品干燥度。
3﹑维护与保养﹕
*定期清除干燥箱上的异物﹐保持干净整洁。
注明﹕标有“ * ”为修改处。
核准
审核
制作
日期
*1.4温度设定在﹕35±5℃﹐24小時干燥。
1.41干燥剂需干燥后才能使用﹐要保证先进先出的使用原则﹔
1.42按控温仪的“SET”功能键进入温度设定状态﹐SV显示屏显示一闪一闪﹔
1.43按“ ”移位键调至所需修改的数字上﹐SV显示屏会在所选的数字上闪动﹔
1. 44按“ ”上调键和“ ”下调键选择数字上数值的大小﹔
1.53按“ ”上调键和“ ”下调键选择数字上数值的大小﹔
1.54按“SET”功能键确定并结束上限跟踪报警设定。
电热恒温鼓风干燥箱使用说明书
电热恒温鼓风干燥箱使用说明书二、适用围供厂矿企业、大专院校、科研单位及各类实验室等作物品干燥、烘培、熔蜡、灭菌之用。
三、技术指标台式DHG-9003型四、结构概述DHG型鼓风干燥箱是系列产品，按外型分为台式和立式二类，由不同的工作室材料，工作室尺寸和控制围分为不同规格、品种。
干燥箱外壳体均采用优质钢板表面烘漆，工作室采用涂有耐高温银粉漆的优质钢板或不锈钢钢板，工作室设有二层涂有耐高温银粉漆的优质钢板或不锈钢丝制成的搁板，搁板间距可任意调节，中间层充填超细玻璃棉隔热。
台式箱门采用双层钢化玻璃门或观察窗，立式箱门中上方设有双层钢化玻璃观察窗，能清晰观察到箱加热物品。
工作室与箱门连接处装有耐高温硅橡胶密封圈，以保证工作室与箱门之间密封。
干燥箱带指示灯电源开关、控制仪等操作件均集中与箱体前面下方的控制面板处，台式设置于箱体左前侧，立式设置箱体下前方。
箱加热恒温系统主要由装有离心式叶轮的烘箱专用低噪声电动机、电加热器、合适的风道结构和控温仪组成。
当接通干燥箱电源时，电动机即同时运转，将直接置于箱底部或背部的电加热器产生的热量通过风道向上或向前排出，经过工作室干燥物品再吸入风机，如此不断循环使温度达到均匀。
台式和立式大容积鼓风干燥箱风门调节器能通过开启风门调节旋钮，调节箱进入空气量。
微电脑智能控制仪，采用自整定PID技术，与传统PID控制相比具有控温迅速，响应快，超调小，精度高的特点，设定温度和箱温度同时均有数字显示，具有上限跟踪报警和带数字定时器功能，定时可长达9999分钟。
使用轻触按键设定参数，操作方便。
五、只能控温仪的面板功能及操作流程1 2 3 4 5 6 1、箱内温度显示PV2、加热指示灯3、上限报警指示灯4、自整定指示灯5、功能键SET6、移位键7、减键8、加键9、设定问多显示SV＜▽△操作流程注：参数设定后，应按功能键“SET”约五秒确认，否则30秒后程序自动退出，参数设定无效。
六、使用方法1.把需要干燥的物品放入干燥箱，管好箱门，台式干燥箱把风门调节旋钮旋到“Z”处。
电热恒温鼓风干燥箱使用说明书
电热恒温干燥箱使用说明书一、用途本产品适用于大专院校、科研部门及工矿企业实验室进行各种物品的烘焙、干燥、热处理及恒温加热实验用。
三、结构及工作原理电热恒温鼓风干燥箱外壳由钢板冲压折制、焊接成型，外壳表面采用高强度的静电喷塑涂装处理，漆膜光滑牢固。
工作室采用碳钢板或镜面不锈钢板折制而成，工作室与外壳之间填充保温棉。
工作室的内部放有试品搁板，用来放置各种试验物品。
工作室的背部装有电热元件和离心式的风扇叶轮，由风机将被加热的空气通过后风道在工作室内进行循环，故工作室温度较均匀。
门封条采用硅橡胶条密封，箱门上设有可供观察用的视镜，外壳的后背部设有进、排气孔，排气量的大小可以自行调节。
电热恒温鼓风干燥箱外壳左侧为电器箱，电器箱的前面板上装有温度控制仪表、电源开关等，电器箱内装有电器元件。
为满足不同用户的需求，该系列干燥箱有三种温控系统可供用户选用：1.经济型系列干燥箱采用电子温度调节仪进行温度的设定与控制，从干燥箱的顶部插入水银温度计进行温度显示，该温控系统属位式控温，性能可靠，使用方便。
2.基本型与不锈钢型系列干燥箱采用智能型数字温度调节仪进行温度的设定、显示与控制。
该温度调节仪采用计算机技术对工作室内的温度信号进行采集、处理，可使工作室内的温度自动保持恒温。
该温控系统属P.I.D智能控温，性能可靠、使用方便。
3.不锈钢型系列干燥箱还可选用智能程序温度调节仪进行温度的设定、显示与控制。
该温控系统可在多个温度段进行工作温度、恒温温度、升温时间及恒温时间的设定与控制。
该温度调节仪采用计算机技术对工作室内的温度信号进行采集、处理，可使工作室内的温度自动保持恒温。
该温控系统属P.I.D智能控温，性能可靠、使用方便。
并可根据实验需要进行编程。
智能型温度调节仪均有超温保护功能。
在设备工作过程中如果工作室内的温度超过设定温度值时，超温保护电路动作，切断加热回路。
四、设备的安装及使用1.设备使用前应将电热恒温鼓风干燥箱放在平整的工作台上,先进行外观的检查:设备外观无破损,仪表外观完好,设备绝缘良好,电源插头完好,电源开关按动灵活。
电热鼓风干燥箱说明书
电热鼓风干燥箱/恒温干燥箱使用说明书一、使用方法1、通电前，必须仔细检查实际电源参数是否与本产品指定的电源参数相符，所供电源装置应具有漏电民、过载保护功能，并注意接地要可靠。
2、待一切准备就绪可放入试品，关上箱门，旋开箱顶排气阀。
通过温控仪设定所需温度。
（见温控仪使用说明）。
3、接上电源，开启电源开关、加热开关，温控仪加热绿色指示灯“ON”亮或智能数显温控仪“OUT”亮，此时箱内温度开始上升，一旦升至所设定温度时，温控仪恒温红色指示灯“OFF”亮或“OUT”不亮。
温度恒温时，其温度往往能继续上升，特别是在低温情况下更明显，这是余热影响，此现象约半小时后趋于稳定。
4、物品放在箱内干燥时不宜过挤，物品之间应有空隙，并保证冷热空气垂直对流不受阻塞，保持箱内温度均匀。
5、试品网板的平均最大负荷为15公斤，放置物品时应均匀分开，切勿集中或超载。
二、注意事项1、箱内必须有可靠的接地，以确保安全，通电时切忌打开箱体左侧盖板，内有电器线路，防止触电，切勿用湿布揩抹，更不能用水冲洗。
2工作中打开箱门时，最好关闭电源，防止温度过冲，箱门关好后再开启电源。
3、工作中不能将水溅在箱门观察的玻璃上，以防玻璃受骤冷而爆裂。
4、严禁将易燃物品放入生机箱内作高温烘培实验，以防引起爆炸。
5、本干燥箱不可放在用可燃物制成的台、架上使用。
6、本产品在第一次使用时，干燥箱内不要放任何物品，把温度设定高于使用温度50度，开机加热约两小时，将箱内湿气去除，同时可将内胆涂层进一步固化。
7、本干燥箱系非防爆性产品。
属Ⅰ类B类设备，工作时应有人值班。
8、干燥箱在移动位置时需切断电源并把箱内的物品取出，防止触电和碰伤。
9、经常保持箱体及电源线路的清洁，如发生故障时应停止使用，送专业维修单位修理。
电热恒温鼓风干燥箱使用说明书
电热恒温搞燥箱之阳早格格创做使用道明书籍一、用途本产品适用于大博院校、科研部分及工矿企业真验室举止百般东西的烘焙、搞燥、热处理及恒温加热真验用.电热恒温饱风搞燥箱中壳由钢板冲压合制、焊接成型，中壳表面采与下强度的静电喷塑涂拆处理，漆膜光润坚韧.处事室采与碳钢板或者镜里没有锈钢板合制而成，处事室与中壳之间弥补保温棉.处事室的里里放有试品放板，用去放置百般考查东西.处事室的背部拆有电热元件战离心式的风扇叶轮，由风机将被加热的气氛通过后风讲正在处事室内举止循环，故处事室温度较匀称.门启条采与硅橡胶条稀启，箱门上设有可供瞅察用的视镜，中壳的后背部设有进、排气孔，排气量的大小不妨自止安排.电热恒温饱风搞燥箱中壳左侧为电器箱，电器箱的前里板上拆有温度统制仪容、电源开闭等，电器箱内拆有电器元件.为谦脚分歧用户的需要，该系列搞燥箱有三种温控系统可供用户采用：1.经济型系列搞燥箱采与电子温度安排仪举止温度的设定与统制，从搞燥箱的顶部拔出火银温度计举止温度隐现，该温控系统属位式控温，本能稳当，使用便当.2.基础型与没有锈钢型系列搞燥箱采与智能型数字温度安排仪举止温度的设定、隐现与统制.该温度安排仪采与估计机技能对于处事室内的温度旗号举止支集、处理，可使处事室内的温度自动脆持恒温.该温控系统属P.I.D智能控温，本能稳当、使用便当.3.没有锈钢型系列搞燥箱还可采用智能步调温度安排仪举止温度的设定、隐现与统制.该温控系统可正在多个温度段举止处事温度、恒温温度、降温时间及恒温时间的设定与统制.该温度安排仪采与估计机技能对于处事室内的温度旗号举止支集、处理，可使处事室内的温度自动脆持恒温.该温控系统属P.I.D智能控温，本能稳当、使用便当.并可根据真验需要举止编程.智能型温度安排仪均有超温呵护功能.正在设备处事历程中如果处事室内的温度超出设定温度值时，超温呵护电路动做，切断加热回路.四、设备的拆置及使用1.设备使用前应将电热恒温饱风搞燥箱放正在仄坦的处事台上,先举止中瞅的查看:设备中瞅无破坏,仪容中瞅完佳,设备绝缘良佳,电源插头完佳,电源开闭按动机动.每台设备的电源线皆接有单相三极插头,其中插头的最上圆的电极为接天极,用户使用时必须使用单相三极的电源插座,电源插座的接天极上应有稳当的呵护接天、呵护接整.电源插座应能提供大于所使用的电热恒温饱风搞燥箱额定功率的电流.2.经济型系列搞燥箱的使用要领：3.小心阅读电子温度安排仪的使用证明书籍举止温度设定.4.开开电源开闭，接通设备电源，将电子温度安排仪的设定旋钮拨到所需温度刻度值上，将尺度火银温度计拔出箱体顶部的风帽中间孔内用于隐现温度.此时加热器开初加热，处事室内的温度开初降下.电子温度安排仪上的绿灯明表示加热，白灯明表示停止加热，白绿灯接替明灭表示加进恒温段.当箱内温度宁静后，尺度火银温度计的指示值即为处事室内的温度值.当尺度火银温度计的指示值与央供的设定温度值有好别时，可将电子温度安排仪的设定旋钮略搞微调使尺度火银温度计的指示值谦脚工艺央供即可.5.举例：以TED4001温控仪为例，设定处事温度为150℃，其支配要领如下：6.挨开电源开闭→将电子温度安排仪温度设定旋钮定正在150℃→电子温度安排仪的绿灯明，加热器开初加热，处事室温度缓缓降下→到达150℃绿灯灭→白绿灯接替闪明表示加进恒温段.7.基础型与没有锈钢型系列搞燥箱的使用要领：8.小心阅读智能型温度安排仪的使用证明书籍举止温度设定.9.开开电源开闭，接通设备电源，智能型温度安排仪通电，待其初初化中断后，随之举止温度设定.将温度设定到所需要的温度值上，而后开开加热开闭，智能型温度安排仪上的OUT指示灯明，此时加热器开初加热，处事室内的温度开初降下，当处事室内的温度靠近设定温度时，OUT指示灯时明时灭，加进P.I.D控温阶段.如果用户需要较下的温度粗度，不妨参照智能型温度安排仪证明书籍的相闭真质举止P.I.D自整定等名手段支配.10举例：以YLE2412W智能型数字隐现温度统制器为例，设定处事温度为150℃，其支配要领如下：11.挨开电源开闭→仪容上电初初化，仪容分别隐现目前温度值及设定值→举止温度设定：按键，上排隐现SP→按或者键使下排隐现为150→按键回到仄常处事状态→挨开加热开闭OUT指示灯明→处事室开初降温→当靠近150℃时，OUT指示灯断绝明灭，加进P.I.D统制→恒温.12.智能步调温度安排仪的使用请参照安排仪的证明书籍举止支配.五、设备使用的注意事项1.本系列产品的各项技能指标出厂前均通过本质运止考验，如果用户果工艺央供需采与自备的温度计时（具备一定准确度的温度计）举止测定时，不妨以用户的温度计为准.2.定期查看各电气接面螺丝是可紧动，如有紧动应加紧固，脆持各电气接面交战良佳.3.本设备为非防爆型的设备，没有得举止易焚易爆东西的真验及存放，免得爆收爆焚伤害.4.电热恒温饱风搞燥箱使用时，必须有博人瞅管以保证设备仄常运止.5.电热恒温饱风搞燥箱少久没有使用时，应将处事室内的东西与出并揩拭搞洁，脆持设备搞燥.6.电热恒温饱风搞燥箱爆收非常十分局里，应即时查看、维建，如果没有克没有及准确推断障碍可与本公司技能部分通联.7.尔公司少久供应百般备件，共时死产百般规格的电热恒温饱风搞燥箱、电热恒温搞燥箱、电热恒温培植箱、下温电热饱风搞燥箱、电热真空搞燥箱、近白中电热饱风搞燥箱、干热考查箱、死化培植箱、电子调温万用炉、板滞调温万用炉、没有锈钢蒸馏火器、电子调温电热套，另有950～1600℃的箱式、坩埚式、管式电阻炉以及电炉温度统制器、电热恒温火浴锅、电热恒温火箱战超洁化处事台，并启接百般非尺度培植箱、搞燥箱的安排与制制.六、设备障碍的推断与排除要领障碍局里：没有克没有及控温备注：果为电热丝加热室内的钢板表面有银粉漆涂层，初次使用时，电热恒温饱风搞燥箱内有烟劳出为仄常局里，可将箱门略挨开，举止排烟，以去即可仄常处事.。
电热恒温鼓风干燥箱地使用说明书与故障处理
实用文档电热恒温鼓风干燥箱（智能型带定时）使用说明书杭州聚同电子有限公司目录2示意图……………………………………………………………一、3 适用范围…………………………………………………………二、3三、技术指标 (3)结构概述…………………………………………………………四、4操作步骤..................................................................五、4 六、智能型温度控制器使用说明 (8)注意事项…………………………………………………………七、9 八、故障处理…………………………………………………………10九、装箱单 (1)一、示意图：1 2 3 4 5 6DHG-电热恒温鼓风干燥箱7。
81 0911 101、箱体2、铭牌3、控制面板4、门拉手5、搁板6、箱门29、风门调节旋钮8、电源指示灯 7、温度控制器11、风机开关10、电源开关感谢您购买仪器，在您启用鼓风干燥箱前，请仔细阅读使用说明书，相信它能使您的鼓风干燥箱发挥最大的功用。
阅读完本说明书后，请将其妥善保管，以便随时查阅。
适用范围：二、、腊焙、熔物品干燥、烘室专院校、科研及各类实验等作矿供厂企业、大。
菌之用灭技术指标：三、10102(A)101(A)AC220V 50Hz5℃℃（最低控制温度250.2050W1530W 2550W5505545450406050750730 6784616307288930”为镀锌板。
”为镜面不锈钢内胆，不带“A 注：带“A℃（最低控制温度5℃ 0.1100W1550W2050W2450W 4540554239456050750 550350 4503、无试样负荷。
25℃、相对湿度不大于85%RH 上表中技术参数的测试条件：环境温度) 水银头位于工作室内几何中心0.1℃的标准水银温度计(测试工具：精度为 结构概述：四、五升140、240、50、70、容燥箱是系列产品，积有30DHG系列台式鼓风干一般镀锌钢板或镜用作室采面烘漆，工外壳体均采用优质钢板表种规格。
电热恒温鼓风干燥箱使用说明书
电热恒温鼓风干燥箱使用说明书、适用范围供厂矿企业、大专院校、科研单位及各类实验室等作物品干燥、烘培、熔蜡、灭菌之用。
三、技术指标台式DHG-9003型四、结构概述DHG型鼓风干燥箱是系列产品，按外型分为台式和立式二类，由不同的工作室材料，工作室尺寸和控制范围分为不同规格、品种。
干燥箱外壳体均采用优质钢板表面烘漆，工作室采用涂有耐高温银粉漆的优质钢板或不锈钢钢板，工作室内设有二层涂有耐高温银粉漆的优质钢板或不锈钢丝制成的搁板，搁板间距可任意调节，中间层充填超细玻璃棉隔热。
台式箱门采用双层钢化玻璃门或观察窗，立式箱门中上方设有双层钢化玻璃观察窗，能清晰观察到箱内加热物品。
工作室与箱门连接处装有耐高温硅橡胶密封圈，以保证工作室与箱门之间密封。
干燥箱带指示灯电源开关、控制仪等操作件均集中与箱体前面下方的控制面板处，台式设置于箱体左前侧，立式设置箱体下前方。
箱内加热恒温系统主要由装有离心式叶轮的烘箱专用低噪声电动机、电加热器、合适的风道结构和控温仪组成。
当接通干燥箱电源时，电动机即同时运转，将直接置于箱内底部或背部的电加热器产生的热量通过风道向上或向前排出，经过工作室内干燥物品再吸入风机，如此不断循环使温度达到均匀。
台式和立式大容积鼓风干燥箱风门调节器能通过开启风门调节旋钮，调节箱内进入空气量。
微电脑智能控制仪，采用自整定PID技术，与传统PID控制相比具有控温迅速，响应快，超调小，精度高的特点，设定温度和箱内温度同时均有数字显示，具有上限跟踪报警和带数字定时器功能，定时可长达9999分钟。
使用轻触按键设定参数，操作方便。
五、只能控温仪的面板功能及操作流程1 2 3 4 5 61、箱内温度显示PV2、加热指示灯3、上限报警指示灯4、自整定指示灯5、功能键SET6、移位键7、减键3.温度8、加键9、设定问多显示SV ▽注：参数设定后，应按功能键 “ SET 约五秒确认，否则30秒后程序自动退 出，参数设定无效。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电热恒温鼓风干燥箱使用说明书
二、适用范围
供厂矿企业、大专院校、科研单位及各类实验室等作物品干燥、烘培、熔蜡、灭菌之用。
三、技术指标
台式DHG-9003型
型号9023A 9053A 9123A 9203A
电源电压220V，50HZ
消耗功率530W 800W 1300W 1700W
控制范围50——200℃
温度波动±1℃
跟踪报警+10℃
工作室尺寸
300×280×275 400×355×350 550×355×550 600×550×645 （mm）
四、结构概述
DHG型鼓风干燥箱是系列产品，按外型分为台式和立式二类，由不同的工作室材料，工作室尺寸和控制范围分为不同规格、品种。
干燥箱外壳体均采用优质钢板表面烘漆，工作室采用涂有耐高温银粉漆的优质钢板或不锈钢钢板，工作室内设有二层涂有耐高温银粉漆的优质钢板或不锈钢丝制成的搁板，搁板间距可任意调节，中间层充填超细玻璃棉隔热。
台式箱门采用双层钢化玻璃门或观察窗，立式箱门中上方设有双层钢化玻璃观察窗，能清晰观察到箱内加热物品。
工作室与箱门连接处装有耐高温硅橡胶密封圈，以保证工作室与箱门之间密封。
干燥箱带指示灯电源开关、控制仪等操作件均集中与箱体前面下方的控制面板处，台式设置于箱体左前侧，立式设置箱体下前方。
箱内加热恒温系统主要由装有离心式叶轮的烘箱专用低噪声电动机、电加热器、合适的风道结构和控温仪组成。
当接通干燥箱电源时，电动机即同时运转，将直接置于箱内底部或背部的电加热器产生的热量通过风道向上或向前排出，经过工作室内干燥物品再吸入风机，如此不断循环使温度达到均匀。
台式和立式大容积鼓风干燥箱风门调节器能通过开启风门调节旋钮，调节箱内进入空气量。
微电脑智能控制仪，采用自整定PID 技术，与传统PID 控制相比具有控温迅速，响应快，超调小，精度高的特点，设定温度和箱内温度同时均有数字显示，具有上限跟踪报警和带数字定时器功能，定时可长达9999分钟。
使用轻触按键设定参数，操作方便。
五、只能控温仪的面板功能及操作流程
0370
℃
○
○
0370
℃
○
SET △ ▽
＜
1 2 3 4 5 6
9 8 7
1、 箱内温度显示PV
2、 加热指示灯
3、 上限报警指示灯
4、 自整定指示灯
5、 功能键SET
6、 移位键
7、 减键
8、 加键
9、 设定问多显示SV
＜ ▽ △
操作流程
注：参数设定后，应按功能键“SET ”约五秒确认，否则30秒后程序自动退出，参数设定无效。
六、使用方法
1.把需要干燥的物品放入干燥箱内，管好箱门，台式干燥箱把风门调
仪表通电
（PV 窗）测量值 （SV 窗）设定值 （PV 窗）测量值 （SV 窗）设定值
（闪烁）
（PV 窗）T1
(SV 窗)000（闪烁）
按第一次SET 键进入温度设定 参数循环设定 AL1(上线报警) AL2(本机无效) SC （温度显示修正） P(比例带) I(J 积分时间) D （微分时间） T （周期） LCK （键锁定） 按第二次SET 键进入定时设定
设定后按SET 键 确认退出
按SET 键5秒
节旋钮旋到“Z”处。
2.把电源开关拔至“1”处，此时电源指示灯亮，控温仪上有数字显示。
3.温度设定
当所需加热温度与设定温度相同时不需要新设定，反之则需要重新设定。
先按控温仪的功能键“SET”进入温度设定状态，此时SV设定显示一闪一闪，再按移位键“◁”配合加键“△”或减键“▽”操作，设定结束需按一下功能键“SET”确认。
如需设定温度150℃，原设定温度86.5℃，先按下一功能键“SET”，再按移位键“◁”，讲光标移至显示器百位数字上，然后按加键“△”，使百位数字从“0”升至“1”，百位数设定后，移动光标一次设定十位、个位和分位数字，使设定温度显示150.0℃，按功能键“SET”确认，稳定设定结束，程序进入定时设定。
4.定时设定
当PV窗显示T1时，进入定时设定，出厂时SV窗为0000，表示定时器不工作，如不需要定时，即按SET键退出，如需定时1小时，可用移位键配好加键把SV窗设定为0060，定时2小时，设定为0120，以此类推。
设定结束后，按SET键确认退出。
5.设定接受，各项数据长期保存。
此时干燥箱进入升温状态，加热指示灯亮。
当箱内温度接近设定温度时，加热指示灯忽亮忽暗，反复多次，控制进入恒温状态。
6.如使用定时功能时，只有第一次PV>SV时，即箱内温度高于设定温度时，定时器开始工作（采用倒计时），同事SV数码末位上的一位小数点闪烁。
定时结束，SV显示End，末位小数点熄灭，同时切断加热器电源。
7.重新使用定时如需定时与设定时形同，在SV窗显示End的状态下，只要按SET键复位即可，反之则重新设定。
计时运行中重新设定时间无效。
8.定时运行中，如果观察温度设定，按移位键“◁”即可转换。
9.根据不懂物品不懂得潮湿程度，选择不同的干燥时间。
对于台式干燥箱，如被干燥的物品比较潮湿，可旋转风门调节旋钮至“=”处，是箱内湿空气排出。
10.干燥结束后，把电源开关拨至“0”处，如马上打开箱门取出物品时小心烫伤；对于台式干燥箱，如不马上取出物品，应选旋转风门调节旋钮把风门关上，再把电源开关拨至“0”处。
七、特殊操作（请勿随便操作此条，如需操作请先与厂方联系）
1.跟踪报警温度设定
产品出厂前已设定高10℃，一般不要设定。
如需要重新设定按功能键“SET”5秒，仪表进入上限跟踪报警设定状态“AL1”再按移位键“◁”配合加键“△”或减键“▽”操作后，最后按功能键“SET”确认，跟踪报警设定结束。
2.PID自整定使用
如果你对控温精度的波动度有较高的要求。
可采用PID自整定控制，当箱内温度第一次将达到设定温度时，先按功能键“SET”5秒，仪表进入设定循环状态“AL1”，继续按“SET”键使PV显示“ATU”,SV 显示“000”，然后按加键“△”使SV显示“0001”，最后按功能键“SET”确认，此时自整定指示灯亮，控温仪进入PID自整定控制。
3.温度显示值修正
由于产品出厂前都经过严格地测试，一般不要进行修正。
如产品使用时环境不佳，外界温度过低或过高，会引起温度显示值与箱内实际温度误差，如超出技术指标范围的，可以修正。
具体步骤：按功能键“SET”约5秒，使仪器进入参数设定循环状态“AL1”,继续按动功能键“SET”,使PV显示“SC”修正，然后按动移位键“◁”配合加键“△”或减键“▽”操作就可以进行温度修正。
最后按键“SET”确认，温度显示值修正结束。
八、注意事项
1、干燥箱外壳必须有效接地，比保证使用安全。
2、干燥箱应放置在良好通风条件的室内，在其周围不可放置易燃易爆物品。
3、干燥箱无防爆装置，不得放入易燃易爆物干燥。
4、箱内物品放置切勿过挤，必须留有空间，以利空气循环。
5、控制仪参数循环设定中P、I、D、T、LCK功能的各项参数出厂前以调整好，请不要随意调整，如需调整请与厂方联系。
6、DHG-9623A,DHG-9426A,DHG-9626A型号的设备工作电源为三相五
线制，电源插头接A,B,C 三相380V 电压及N 零线，保护接地线接入设备外壳上专用接柱。
九、电器原理框图
十、控温仪接线图
~220V 熔断器
设定值
滤波器 自整定功能 信号放大器 传感器
PID 调节
微处理器
报警
温度显示
加热控制 加热器
1 2 3 4 5 6
控温仪接线端
指示灯
风机
Pt100
加热器
L
N
PE
DHG-9623A ,DHG-9426A, DHG-9626A
L1
L2
L3
N
PE 1 2 3 4 5 6
熔断器电源开关
指示灯
Pt100
加热器
风机
控温仪接线端
X1 X2 3 4 X5 X6
熔断器
Pt100
控温仪接线端
控温仪接线端
风机
U1 U2
V1 V2
W1 W2
加热器
220V AC
十一、故障排除
1、无电源1插头未插好或断线。
1.插好插头或接好线
2.熔断器开路 2.更换熔断器。
2.箱内温度不升 1.设定温度低。
1.调整设定温度。
2.电加热器坏。
2.换电加热器。
3、温控仪坏。
3.换温控仪。
4.循环风机坏。
4.换风机。
3.设定温度与箱内温度误差大1.传感器坏。
1.换温度传感器。
2.温度显示值误差。
2.修正温度显示值。
4.超温报警异常 1.设定温度低。
1.调整设定温度。
2.控温仪器坏。
2.换温控仪
5.线内温度升到设定温度后，即下降1.以设定定时但使用者
不知。
1.PV窗T1，SV窗000。
