西门子消防报警系统说明书CT11操作盘
ct11面板操作

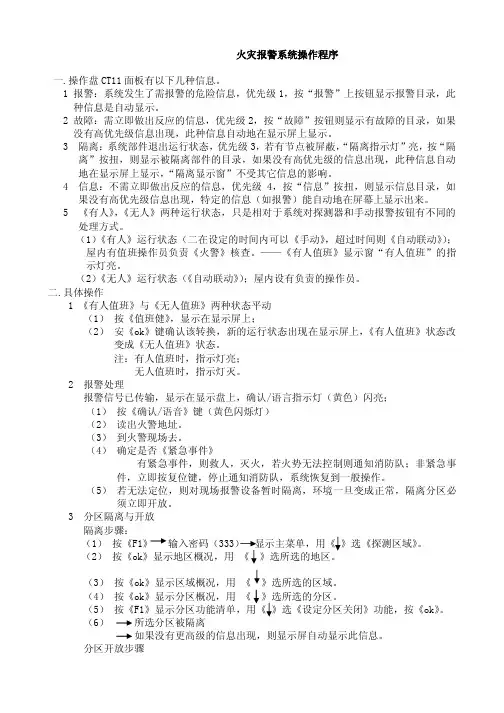

火灾报警系统操作程序一.操作盘CT11面板有以下几种信息。
1 报警:系统发生了需报警的危险信息,优先级1,按“报警”上按钮显示报警目录,此种信息是自动显示。
2 故障:需立即做出反应的信息,优先级2,按“故障”按钮则显示有故障的目录,如果没有高优先级信息出现,此种信息自动地在显示屏上显示。
3 隔离:系统部件退出运行状态,优先级3,若有节点被屏蔽,“隔离指示灯”亮,按“隔离”按扭,则显示被隔离部件的目录,如果没有高优先级的信息出现,此种信息自动地在显示屏上显示,“隔离显示窗”不受其它信息的影响。
4 信息:不需立即做出反应的信息,优先级4,按“信息”按扭,则显示信息目录,如果没有高优先级信息出现,特定的信息(如报警)能自动地在屏幕上显示出来。
5 《有人》,《无人》两种运行状态,只是相对于系统对探测器和手动报警按钮有不同的处理方式。
(1)《有人》运行状态(二在设定的时间内可以《手动》,超过时间则《自动联动》);屋内有值班操作员负责《火警》核查。
——《有人值班》显示窗“有人值班”的指示灯亮。
(2)《无人》运行状态(《自动联动》);屋内设有负责的操作员。
二.具体操作1 《有人值班》与《无人值班》两种状态平动(1)按《值班健》,显示在显示屏上;(2)安《ok》键确认该转换,新的运行状态出现在显示屏上,《有人值班》状态改变成《无人值班》状态。
注:有人值班时,指示灯亮;无人值班时,指示灯灭。
2 报警处理报警信号已传输,显示在显示盘上,确认/语言指示灯(黄色)闪亮;(1)按《确认/语音》键(黄色闪烁灯)(2)读出火警地址。
(3)到火警现场去。
(4)确定是否《紧急事件》有紧急事件,则救人,灭火,若火势无法控制则通知消防队;非紧急事件,立即按复位键,停止通知消防队,系统恢复到一般操作。
(5)若无法定位,则对现场报警设备暂时隔离,环境一旦变成正常,隔离分区必须立即开放。
3 分区隔离与开放隔离步骤:(1)按《F1》输入密码(333)显示主菜单,用《》选《探测区域》。
CT11操作盘

晶显示时)75mA,最大电流(液晶显示+灯测试时)260mA。
z 操作盘的总容量与型号有关:
型号
最大监控地区数
总 容 Байду номын сангаас※
CT11-1
16
2000
CT11-2
16
5800
注:C-总线环形回路总长度不超过1000米(导线φ0.6mm)或1400米(导线φ0.8mm)。
※ 一般指系统中的分区(Zone)、区域(Section)、地区(Area)的总数。
H98、 ZA1941/42、ZA1931控制柜(台)上。
操作盘接线示意图
对外布线图
北京西门子西伯乐斯电子有限公司
文件号:2103a(代替:2103)
页2/2
西伯乐斯 生命财产 的保障
z CT11操作盘可进行火灾显示盘扩展,详见文件3106。
结构
北京西门子西伯乐斯电子有限公司
邮编:100083
文件号:2103a(代替:2103)
西伯乐斯 生命财产 的保障
产品说明
CT11 操作盘
z 壁挂式机箱H28G220,外型尺寸520×300×70mm ,安装固定尺寸40×20mm。 z CT11操作盘做为FC920的操作显示面板时, 将CT11去掉H28机箱后安装在H47机箱门的开口上,或
制柜(台)上。 z 自动诊断系统故障。故障状态下火警优先,甚至在主CPU故障情况下也能报应急火警。 z 能转换交互式探测器等部件的工作模式:即使在建筑装修、调试期间仍能探测、分析火灾。 z 采用液晶中文显示、菜单操作方式,可显示系统运行的各种信息、自动存储信息记录达1000条(见
文件3601:控制器操作说明)。 z 使用密码进入操作;分3个不同的操作级别。
西门子火灾报警系统CS11操作说明EP7F_CH概要

CS11 系统控制器操作说明(EP7F 附 3 菜单操作一览表(Overview of operating menus)主菜单探测区域灭火区域输入/输出联动选择‘ 位置’ 选择‘ 设备’ 平面图OK:选择操作级别注:《F1》 = 按 F1 键《OK》= 按 OK 键 F1:功能《F1》《↓》《↑》控制区域《OK》地区《OK》《F1》安装功能清单调校时间调校日期 C-总线重新配置 1 2.1 ---2.2 √ √ √ 3 √ √ √ 3 每个人 2.3 值班人员 2.2 管理人员 3 技术服务人员 ---------------------------------------------------------------------------------------------------------- --- <地区>功能清单有人/无人转换 ------------------------------------查询火警数 -------------------------------------火警数复原 ------------------------------------查询远程火警数 -------------------------------------报警喇叭→ 开通 -------------------------------------报警喇叭→ 关闭 -------------------------------------报警喇叭→ 启动 -------------------------------------报警喇叭→ 停止 -------------------------------------报警喇叭测试→ 启动 -------------------------------------远程传输‘火警’ → 开通 --------------------------------远程传输‘火警’ → 关闭 ---------------------------------远程传输‘其它’ → 开通 --------------------------------远程传输‘其它’ → 关闭 ---------------------------------远程传输‘故障’ → 开通 -------------------------------远程传输‘故障’ → 关闭 --------------------------------查询事件记录《OK》‘ 事件记录’ 功能清单查询全部信息查询全部危险信息查询全部故障信息查询全部隔离信息查询全部资料信息查询全部测试报警信息 ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ----------------√ √ -√ √ √ √ √ √ √ √ √ √ √ √ -√ √ -√ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √√ √ √ √ √ √ √ √ √ √ √ √ √ ------------√ √ √ √ √ √ √ √ √ √ √ √ 《↓》《↑》《F1》区域《OK》 <区域>功能清单全部分区→ 关闭全部分区→ 开通 -------------------------------------------------------------------------------- --√ √ √ √ √ √ 《F1》分区《OK》分区功能清单分区→ 关闭 ------------------------------------分区→ 开通 ------------------------------------分区→ 关闭带时间限制 -----------------------------------分区起动 -------------------------------------解除分区起动-------------- ------------------------ -----√ √ ---√ √ ---√ √ √ √ √《F1》部位部位功能清单部位资料查询部位关闭部位开通启动起动解除部位起动部件替换模式→ 开启部件替换模式→ 关闭 ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ -------√ √ √ ----√ √ √ √ √ √ √ √ √ √ √ √ √ √ 第46页共49页CS11 系统控制器操作说明(EP7F 附 4 菜单操作一览表(Overview of operating menus)主菜单探测区域灭火区域输入/输出联动选择‘ 位置’ 选择‘ 设备’ 平面图OK:选择操作级别 4 每个人 2.4 值班人员 2.2 管理人员 3 技术服务人员注:《F1》 = 按 F1 键《OK》= 按 OK 键 F1:功能《F1》《↓》《↑》安装功能清单调校时间调校日期 C-总线重新配置 1 2.1 ---2.2 √ √ √ 3 √ √ √ ------------------------------------------------------------------------------------------------------------- ---选择‘ 设备’ 《OK》操作盘 CT11 《OK》《F1》操作盘功能清单查询操作盘资料 ------------------------------------开始试灯 -------------------------------------设定显示屏对比度 ------------------------------------设定蜂鸣器音量 -------------------------------------查询事件记录《OK》 -------------------------控制器打印机设置→ 关闭 --------------------------------控制器打印机设置→ 开通 --------------------------------启动打印机—测试 ----------------------------------‘ 事件记录’ 功能清单查询全部信息查询全部危险信息查询全部故障信息查询全部隔离信息查询全部资料信息查询全部测试报警信息‘功能卡’功能清单查询‘功能卡’资料‘功能卡’功能清单查询‘功能卡’资料开始电池测试‘功能卡’功能清单查询‘功能卡’资料‘功能卡’功能清单查询‘功能卡’资料控制器功能清单查询控制器资料 ---------------------------------查询事件记录(控制器) ---------------------------------设定打印机(控制器)→关闭 ------------------------------设定打印机(控制器)→开通 ------------------------------开始打印机—测试《OK》 ------------------‘ 事件记录’ 功能清单查询全部信息查询全部危险信息查询全部故障信息查询全部隔离信息查询全部资料信息查询全部测试报警信息‘功能单元’功能清单 ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- --------√ √ -√ √ √ √ √ √ √ -√ √ √ √ √ √ √ √ √ √ √ √ √ 《↑》《↓》《F1》I/O 的终端《F1》电源监视-√ √ √ --√ -√ √ √ √ 《F1》按键及监视器《F1》 FBA 盘《OK》控制器 CC11 《OK》《F1》-√ √ √ -√ √ √ ----------√ √ √ √ √ √ √ √ √ √ 《↑》《↓》 ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- I/O 的控制单元 E3X101《F1》《OK》《F1》设备《F1》电源监视《F1》 (功能卡《F1》设备查询‘功能单元’资料‘设备’功能清单查询‘设备’资料 -------------------------------------‘功能单元’功能清单查询‘功能单元’资料 ------------------------------------启动电池测试 ------------------------------------‘功能单元’功能清单查询‘功能单元’资料 -------------------------------‘设备’功能清单查询‘设备’资料 -------------------------------------- ------√ -√ -√ √ √ √ √ √ √ √ √ √ 第47页共49页CS11 系统控制器操作说明(EP7F 附5 主菜单探测区域灭火区域输入/输出联动选择‘ 位置’ 选择‘ 设备’ 平面图 OK:选择菜单操作一览表(Overview of operating menus)操作级别注:《F1》 = 按 F1 键《OK》= 按 OK 键 5 每个人2.5 值班人员 2.2 管理人员 3 技术服务人员 F1:功能《F1》《↓》《↑》安装功能清单调校时间调校日期 C-总线重新配置 1 2.1 ---2.2 √ √ √ 3 √ √ √ ------------------------------------------------------------------------------------------------------- ---选择‘ 位置’ 《OK》地区《OK》《F1》地区功能清单有人/无人转换 ----------------------------------查询火警数 ----------------------------------火警数复原 ----------------------------------查询远程火警数 ----------------------------------报警喇叭→ 开通 ----------------------------------报警喇叭→ 关闭 ----------------------------------报警喇叭→ 启动 -----------------------------------报警喇叭→ 停止 ----------------------------------报警喇叭测试→ 启动 ----------------------------------远程传输‘火警’→ 开通 ------------------------------远程传输‘火警’→ 关闭 ---------------------------------远程传输‘其它’→ 开通 ----------------------------------远程传输‘其它’→ 关闭 -----------------------------------远程传输‘故障’→ 开通 ---------------------------------远程传输‘故障’→ 关闭 ---------------------------------查询事件记录《OK》‘ 事件记录’ 功能清单查询全部信息查询全部危险信息查询全部故障信息查询全部隔离信息查询全部资料信息查询全部测试启动信息地区功能清单与下述附录中的相同-探测区域-灭火区域-控制区域 ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ----------------√ √ -√ √ √ √ √ √ √ √ √ √ √ √ -√ √ -√ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ ------------√ √ √ √ √ √ √ √ √ √ √ √ 《↑》《↓》《F1》区域《OK》第48页共49页CS11 系统控制器操作说明(EP7F 附6 菜单操作一览表(Overview of operating menus)主菜单灭火区域控制区域选择‘ 位置’ 选择‘ 设备’ 平面图快速选择(CSX 号) OK:选择操作级别注:《F1》 = 按 F1 键《OK》= 按 OK 键 F1:功能 6 每个人 2.6 值班人员 2.2 管理人员 3 技术服务人员快速选择(CSX 号《OK》《F1》地区功能清单地区/分区/区域/部位 ---------------------------------- -√ √ √ 第49页共49页。
西门子ct控制盘操作指南

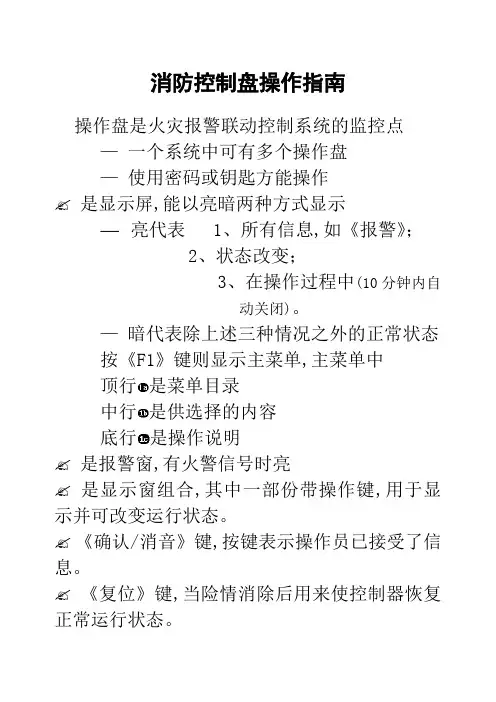

消防控制盘操作指南操作盘是火灾报警联动控制系统的监控点—一个系统中可有多个操作盘—使用密码或钥匙方能操作✍是显示屏,能以亮暗两种方式显示—亮代表 1、所有信息,如《报警》;2、状态改变;3、在操作过程中(10分钟内自动关闭)。
—暗代表除上述三种情况之外的正常状态按《F1》键则显示主菜单,主菜单中顶行是菜单目录中行是供选择的内容底行是操作说明✍是报警窗,有火警信号时亮✍是显示窗组合,其中一部份带操作键,用于显示并可改变运行状态。
✍《确认/消音》键,按键表示操作员已接受了信息。
✍《复位》键,当险情消除后用来使控制器恢复正常运行状态。
✍键盘,用于菜单操作和输入密码《F1》,《F2》:依选中的菜单而有不同的功能《OK》:选中或执行一个指令《↑》, 《↓》:上下移动游标以供选择《C》(清除):取消输入的内容《✍》(删除):删去游标中光标左边的字符✍钥匙开关:如果操作盘有此开关,则必须打开才能操作。
操作级别有以下几种操作级别1级: 人人级→《确认/消音》和《功能滚动条》,每个人都能操作2.1级: 操作1级→值班人员操作2.2级: 操作2级→管理人员操作3级: 技术级→技术服务人员才能操作。
报警文本框中将如何显示报警信息?第一次报警操作提示出现《报警》后怎么办?1.火警a)火警报警时,控制盘显示面板左上侧的报警指示灯会亮;LCD上会自动弹出火警报警信息;控制盘会出现连续的报警声响,报警栏的红色指示灯会亮。
b)在LCD上确认火警报警信息,并马上到现场确认火灾灾情。
c)确认火灾时,在消防控制盘上,按下“消防联动启动按钮”。
d)若是误报,则在控制盘上进入等级2.1,然后按下复位键进行复位。
e)若真的发生火灾,应按有关规定程序上报、处理,并报119。
2.故障a)故障报警时,控制盘显示面板上报警栏的黄色指示灯会亮,控制盘会出现断续的鸣响。
b)注意不要先按下“确认”键,而应点按故障栏,然后查看故障栏中的故障报警内容,最近的报警信息左侧会出现“+”号,确认后会消失。
西门子建筑科技火警报警装置说明书

, Listed, CSFM, FM and NYMEA ApprovedIntroductionSiemens Building T echnologies, Fire Safety MSI-10B and 20B intelligent manual fire alarm boxes provide the markets’ most advanced method of address programming and supervision, combined with sophisticated control panel communication. Each MSI manual fire alarm box incorpo-rates a new custom microcomputer chip. T he microcom-puter chip technology, and its sophisticated bi-directional communication capabilities with the control panel, achieves the state of an “Intelligent Initiating Device.”DescriptionThe MSI-10B and 20B are constructed of durable molded polycarbonate material which is matte finished in red with raised white lettering. T he housing accommodates a “pull-down” lever which, when operated, locks in position indicating the manual fire alarm box has been activated.The pull down lever remains down and locked until the manual fire alarm box is reset. T he manual fire alarm box is reset only by opening the hinged housing cover with an allen key and then closing and locking the cover.Intelligent Initiating Devices6187CATALOG NUMBERThe MSI-10B and 20B manual fire alarm boxes operatewith the MXL, IXL/ICON-1 and XL3 control panels.The manual fire alarm box’s microcomputer chip has the capacity of storing, in memory, identification information as well as important operating status information.Fire Safety’s innovative technology also allows all MSI Series Intelligent manual fire alarm boxes to be pro-grammed by using the Model DPU or FPI-32 Program-mer/T ester. The Programmer/Tester is a compact,portable, menu driven accessory which makes pro-gramming and testing a manual fire alarm box device faster, easier and more dependable than previous methods. The DPU or FPI-32 eliminates the need for the device’s mechanical addressing mechanisms, such as program jumpers, dipswitches or rotary dialsbecause the Programmer/Tester electronically sets the manual fire alarm box’s address into its microcomputer chip, nonvolatile memory. Vibration, corrosion andManual Fire Alarm BoxesMSI-10B and MSI-20B Intelligent Manual Fire Alarm Boxes for MXL, IXL, and XL3 Control PanelsReplaces Catalog No. 6162Ordering InformationMounting Dataother conditions which deteriorate mechanical addressing mechanisms are no longer a cause for concern.The MSI-10B and 20B are fitted with screw terminals for connection to an addressable circuit. T hey can be either surface or semiflush mounted.The MSI Series manual fire alarm boxes derive their power, communicate information and receive com-mands over a single pair of wires.The MSI Series is compatible on the same circuit with all IL and ID-60 Series ionization, photoelectric orthermal detectors, TRI Series interfaces or CZM Series addressable conventional zone modules.The MSI-10B and 20B intelligent manual fire alarm boxes are Underwriters Laboratories, Inc. listed.Current Draw1mADecember 2004Supersedes sheet dated 7/03Siemens Building Technologies Fire SafetyFire Safety8 Fernwood RoadFlorham Park, NJ 07932Tel: (973) 593-2600FAX: (973) 593-6670Website: /fis12/0410M SFS-IGPrinted in U.S.A.Fire Safety2 Kenview Boulevard Brampton, Ontario Canada L6T 5E4Tel: (905) 799-9937FAX: (905) 799-9858。
西门子ct说明书

西门子ct说明书篇一:西门子CT原理与结构篇二:西门子CT保养西门子螺旋CT的定期保养西门子螺旋CT的定期保养分为“部分保养”和“全部保养”。
“部分保养”每六个月做一次,“全部保养”每十二个月做一次。
保养的目的是减少故障率,延长机器使用寿命。
主要内容是润滑机械部分、检查碳刷和清理灰尘。
碳刷必须定期检查,否则过短时会发生打火现象,烧坏其他电路板,并引起各种故障。
灰尘太多,可以堵塞机器进风口,造成电路板散热不良,温度过高,使用寿命减少,严重时甚至烧毁。
灰尘的积累也会影响机器中的一些光学器件,使机器不能正常使用。
保养的具体内容有:1. 润滑检查床。
首先打开床下面的盖子,找到水平螺杆的黄油嘴,用黄油枪将NCA52压入。
把床面前后移动几次,然后再压入NCA52,并将多余的黄油用布擦掉。
接着找见垂直螺杆的黄油嘴,用黄油枪将B.C压入,大约只要10克就够了。
2. 润滑机架。
首先要找到机架的黄油嘴,有的机型需要拆下排风扇。
边压入黄油,边顺时针转动机架。
每转动120度,大约压入20克黄油。
加完黄油后,再用手把机架转几圈,把多余的黄油用布擦掉。
3. 润滑准直器螺杆,并检查准直器里的特氟龙滤线器是否有明显的裂隙。
4. 更换机架进风口的过滤网,并用吸尘器清理进风口的灰尘。
5. 清理滑环。
拿下碳刷,用吸尘器将滑环上的碳粉清理干净。
检查碳刷长度。
电源碳刷不得短于17mm,信号碳刷不得短于12mm。
6. 用吸尘器清理球管冷却系统的散热片。
7. 清理ICS和IRS内部灰尘。
保养机架时要注意安全。
机架内,特别是滑环上有高压电。
关机后,要等五分钟再开始工作。
不要用手直接接触滑环,以免触电或污染滑环表面。
afte17 碳刷.jpgafte17 碳刷.jpgafter1过滤网.jpgafter2过滤网.jpgafter4PDR风扇.jpgafter5碳刷.jpgafter7球馆风扇.jpg after8准直器丝杠 .jpgafter9后盖 .jpg篇三:西门子CT11控制盘操作指南消防控制盘操作指南操作盘是火灾报警联动控制系统的监控点—一个系统中可有多个操作盘—使用密码或钥匙方能操作? 是显示屏,能以亮暗两种方式显示—亮代表1、所有信息,如《报警》;2、状态改变;3、在操作过程中。
西门子消防报警系统操作指导书

消防中心接处警操作程序(一)当中央总控制台报警后1、按消音键消音;2、用对讲机或内线电话向报警指示区域得保安问清报警原因;3、如就是其她原因报警或误报,即通知保安按复位键复位;4、总控制台复位;5、如复位后再发生连续三次误报,则由消防中心派员查明原因并采取相应得措施。
(二)当确认发生火灾后:1、立即用消防专线电话向发生火灾区域得员工问清失火部位、火势大小、什么物质在燃烧等情况;2、立即将联动控制键打到自动状态,联动启动消防设施扑救火灾;3、迅速向科文领导与物业处报告火情与失火部位,并向消防支队报警:(报警要讲清失火单位名称与地点、失火部位、火势大小、燃烧物性质等五项要素);4、通知工程部迅速关闭新风机与空调系统,切断相应部位得电源;5、检查设备联动情况,立即手动开启未联动得消防设备,组织人员疏散与扑救工作;6、坚守值班岗位,听从科文领导进一步指示。
西门子消防报警系统操作一、出现警报找着报警点1.当出现火警时,消防主机会有报警声,同时在消防电脑上会出现如下图1所示,该示例就是一手报报警、图12、点击上图1所圈得图标,出现下图2得画面,单击图示得搜索查找按钮,系统自动寻找报警点图23、如图3所示报警点,示例为地下室西车道图3二、联动操作与强启水泵1.系统自动(系统联动)消防系统联动启动按钮在中间消防主机得第二个联动控制盘上,如图4所示图4下图5就是该控制盘图5(1)将该控制盘设置成手动状态:顺序按下ABA,允许手动灯亮,如图6、取消手动按B图6(2)如图5,在该控制盘手动状态下,按下消防系统联动(自动)按钮,整个系统即在联动状态、停止联动,请按下相应得停止按钮、2.强启水泵消防水泵(喷淋泵、雨淋泵、消防栓泵)启动按钮在左边消防主机得第一个联动控制盘上,如图7所示图7下图8就是该控制盘,共有三组水泵,从上倒下依次为喷淋泵、雨淋泵、消防栓泵,同时每组泵都有相应独立得启动与停止按钮,见图中标识、启动、停止图8(1)将该控制盘设置成手动状态:顺序按下ABA,允许手动灯亮,如图9、取消手动按B图9(2)如图8,在该控制盘手动状态下,按下需要开启水泵得启动按钮,即将水泵强制启动、需停止水泵时,按下相应得停止按钮。
西门子火灾报警系统CS11操作说明EP7F_CH

第2页 共49页
CS11 系统控制器操作说明(EP7F)
一 系统概述
CS11 系统控制器完全采用西门子西伯乐斯技术,整机采用组合式结构,软件和硬件 都可以根据工程需要进行组合。通过软件对现场进行编程,液晶显示器上显示的地址即为 实际地址,从而使工作人员一目了然。公司的各种产品都有标准配置,但是,如果工程需 要,都可以进行多种功能扩展。例如:回路扩展、灭火扩展、输入/输出扩展、网络扩展、 火灾显示盘扩展等。 CS11 系统控制器具有以下特点: 自动诊断系统故障。 故障状态下火警优先, 甚至在主 CPU 故障情况下也能报应急火警。 控制器操作面板采用液晶中文显示、菜单操作方式,可以显示并自动存储运行的各种 信息达 1000 条。 通过编程可满足各种复杂的联动逻辑关系。 CS11 系统控制器包括 CC11/CI11 控制主机及 CT11 操作面板。 性能(CC 和 CI) 主电源 AC220V,±15%,50/60Hz 浮充备用电池 DC24V,17AH 工作温度 储存温度 工作湿度 系统组成 系统组成 控制器 探测器 CI11 CC11 交互式 模拟量 非编址 二氧化碳 FM200 水 其它 ≤95%(40±2℃) 打印机(本地打印机)连接否?
第3页 共49页
CS11 系统控制器操作说明(EP7F)
此表由西门子楼宇科技有限公司调试工程师填写。
二 操作盘概貌
操作盘是 CC11 控制器的操作显示面板,也可独立作为 CI11 操作盘。 操作盘是火灾报警联动控制系统的监控点 — 一个系统中可有多个操作盘 — 使用密码方能进行操作 是显示屏,能以亮暗两种方式显示 — 亮代表 1 、所有信息 , 如《报警》 ; 2 、状态改变; 3 、在操作过程中 (10 分钟 内自动关闭)。 — 暗代表除上述三种情况之外的正常状态 按《F1》键则显示主菜单,主菜单中 顶行 是菜单目录 中行 是供选择的内容 底行 是操作说明 是报警窗,有火警信号时亮 是显示窗组合,其中一部份带操作键,用于显示并可改变运行状态。 《确认/消音》键,按键表示操作员已接受了信息。 《复位》键,当险情消除后用来使控制器恢复正常运行状态。 键盘,用于菜单操作和输入密码 《F1》,《F2》:依选中的菜单而有不同的功能 《OK》:选中或执行一个指令 《↑》, 《↓》:上下移动游标以供选择 《C》(清除):取消输入的内容 《》(删除):删去游标中光标左边的字符 钥匙开关:如果操作盘有此开关,则必须打开才能操作。(仅限英文操作面板)
西门子消防报警操作面板

用《↑》《↓》选择“开路”信息
按《F1》显示功能菜单 →选择《查询功能卡资料》 按《OK》显示功能卡资料 →查到“向前/向后数”,从而确定开路 故障
I—总线地址 严重故障否
危险级别 0 向前 / 向后
05 004/007
发生的位置,进行检查维修。
状态 - - - - - - - - 6 - - - - - -
紧急事件:立即启动最近的手报或报警延时关闭开关
→ 报警信息被传送给消防队
非紧急事件:立即按复位键(黄色的闪烁灯)
→ 黄灯熄灭,系统恢复到一般运行状态
‘打消防电话119’?
确认/消音指示灯(黄色)闪亮
1. 按《确认/消音》键 (黄色的闪烁灯)
→ 黄灯熄灭
2、读出第一处火警地址(文本中的上半部分) 3、到火警现场去 4、确定是否《紧急事件》 紧急事件:立即打消防电话(例如119)
(本
F1:
例中《主电源失效》故障) 非交流电网造成主电掉电
→检查电源保险丝(包括建筑物主配电室), 如已熔断则应换新。
选择பைடு நூலகம்息种类 F1:功能
4.开路故障(适用于CS1131探测回路)
故障
当控制器报“开路”故障时,按下述步骤处
总数:1
理
按《确认/消音》 按《故障》,显示故障类型
→用《↑》《↓》选择“开路”信息
什么是分区隔离?
探测器和手动报警分区可暂时隔离,但只有在特殊情况下使用,例如,主体工程正在施工,出 现以下情况:
1、在感烟探测器分区,由于特殊工作产生了烟尘 2、在感温探测器分区,由于特殊工作产生了高温和蒸汽 3、在手动报警分区,存在着被偶然启动的可能 一旦情况恢复正常,隔离的分区必须立即开放。 注意:
西门子CT11控制盘操作指南

消防控制盘操作指南操作盘是火灾报警联动控制系统的监控点—一个系统中可有多个操作盘—使用密码或钥匙方能操作✍是显示屏,能以亮暗两种方式显示—亮代表 1、所有信息,如《报警》;2、状态改变;3、在操作过程中(10分钟内自动关闭)。
—暗代表除上述三种情况之外的正常状态按《F1》键则显示主菜单,主菜单中顶行是菜单目录中行是供选择的内容底行是操作说明✍是报警窗,有火警信号时亮✍是显示窗组合,其中一部份带操作键,用于显示并可改变运行状态。
✍《确认/消音》键,按键表示操作员已接受了信息。
✍《复位》键,当险情消除后用来使控制器恢复正常运行状态。
✍键盘,用于菜单操作和输入密码《F1》,《F2》:依选中的菜单而有不同的功能《OK》:选中或执行一个指令《↑》, 《↓》:上下移动游标以供选择《C》(清除):取消输入的内容《✍》(删除):删去游标中光标左边的字符钥匙开关:如果操作盘有此开关,则必须打开才能操作。
操作级别有以下几种操作级别1级: 人人级→《确认/消音》和《功能滚动条》,每个人都能操作级: 操作1级→值班人员操作级: 操作2级→管理人员操作3级: 技术级→技术服务人员才能操作。
报警文本框中将如何显示报警信息?第一次报警操作提示出现《报警》后怎么办?1.火警a)火警报警时,控制盘显示面板左上侧的报警指示灯会亮;LCD上会自动弹出火警报警信息;控制盘会出现连续的报警声响,报警栏的红色指示灯会亮。
b)在LCD上确认火警报警信息,并马上到现场确认火灾灾情。
c)确认火灾时,在消防控制盘上,按下“消防联动启动按钮”。
d)若是误报,则在控制盘上进入等级,然后按下复位键进行复位。
e)若真的发生火灾,应按有关规定程序上报、处理,并报119。
2.故障a)故障报警时,控制盘显示面板上报警栏的黄色指示灯会亮,控制盘会出现断续的鸣响。
b)注意不要先按下“确认”键,而应点按故障栏,然后查看故障栏中的故障报警内容,最近的报警信息左侧会出现“+”号,确认后会消失。
西门子火警系统终端与设备数据手册说明书

SiemensData Sheet 9803Smart Infrastructure – Building Products/fireThe Fire Terminal and equipment connects to C-WEB network that can be configured for system-global view or specific-panel local view.This configuration allows the operator for system control to ‘acknowledge’ events; control system notification appliances circuits (NACs), and reset the system.The Fire Terminal and equipment allows for connection to the Remote Peripheral Module (Model FCA2018-U1) and / or the Remote Terminal Displays (Models FT2014-U3 / R 3, FT2015-U3 / R 3).The Fire Terminal contains the site-specific program configuration which is created in the custom-configuration programming tool.☐Contains the following system components:▪ Operating unit (Model FCM2018-U3or Model FCM2019-U3)▪ Fire Terminal Module (ModelFTI20001-U1)▪ C-WEB Module (Model FN2001-U1) ▪ One-height-unit back box (ModelsFHB2001-U1 / R1▪ One-height-unit outer door(FHD2001-U3 / R3)▪ Inner door (Model FHD2005-U1) ☐Multi-use, main-system interface modules▪ Power, Alarm, Supervisory, Silenced,Ground Fault, Audibles On, and Trouble system-status LEDs ─ with Alarm as having a larger, distinctive LED▪ Partial system disable LED▪ Audible Status LEDs (‘On’ and ‘Silenced’) ▪ 10 usable LEDs▪ Model FCM2019-U3 contains one (1)set of 48 light-emitting diodes(LEDs) ☐System-control menus▪ Context-sensitive ‘Help’ menu ▪ Four-way navigation buttons andextended-views capability ☐User-prompted large softkey buttons for multi-programming options and system-control operating sequence▪ Seven (7) spare user-programmablebuttons▪ Slide-in labels appear adjacent tosystem-operation buttons ☐FTI-2001connects to 24VDC power source via screw terminal▪ Ribbon cables connect to theoperating unit ☐Display shows eight [8] lines, 40 characters per row▪ Plain-text display with two (2) lines ofinformation per Alarm event ▪ Context-sensitive soft keys▪ Additional display of location-specificreaction texts can be stored ▪ Several events are displayedsimultaneouslyModelFHB2001-U1ModelFHD2001-U3☐ Operating access for full-systemoperation, via password▪ Several operator terminals are possiblefor each fire-detection system [up to 16 nodes, max.] ☐ Optional accessories available:▪ Auxiliary power supply▪ RS ─485 module (Model FCA2016-U1) ▪ Remote terminal display (ModelFT2014-U3 / R3)▪ Remote terminal display with control(Model FT2015-U3 / R3)▪ Remote peripheral module (ModelFCA2018-U1) ☐ 2”─x ─ 4-3/4”, back-lit LCD☐ Style 4 and Style 7 wiring configuration☐ Requires the C-WEB module (ModelFN2001-U1) for C-NET connection☐ Ethernet-port connectivity for systemconfiguration and Firmware-software transfers▪ Compatible with built-in EEPROMfirmware ☐ Can be configured for system global viewand control ☐ Global annunciation and control capability ☐ System operation and indication ☐ Convenient, context and status-sensitiveoperation via soft keys ☐ Alphanumeric pad☐UL 864 9th Edition Listed, ULC Listed☐ FM, CSFM and NYC Fire Dept. ApprovedModel FTI2001-U1ModelFCM2018-U3NOTICE – The information contained in this data-sheet document is intended onlyas a summary, and is subject to change without notice.The product(s) described here has/have a specific instruction sheet(s) that cover various technical, limitation and liability information.Copies of install-type, instruction sheets – as well as the General Product Warning and Limitations document, which also containsimportant data, are provided with the product, and are available from the Manufacturer.Data contained in the aforesaid type of documentation should beconsulted with a fire-safety professional before specifying or using the product.Any further questions or assistance concerning particular problems that might arise, relative to the proper functioning of the equipment, please contact the Manufacturer.The Fire Terminal (Model FT924) consists of the Fire Terminal Board (Model FTI2001-U1), the Operating Unit (Model FCM2018-U3 or Model FCM2019-U3), and a one-height-unit enclosure.Each Fire Terminal contains one (1) 2” –x – 4-3/4” Video Graphics Array (VGA) monochrome LCD screen and LEDs for displaying system status. An audible will sound when there are unacknowledged events on the system.The display is surrounded by keys that are used to control the displayed information, and to navigate through these screens. Keys are also provided to obtain ‘H elp’ and to enter into the menu features of each operating unit.The display of each operating unit categorizes events by type, providing a separate event tab for Alarm, Gas Alarm, Supervisory, and Trouble events. The quantity of active events of each type is listed in each event tab. The display provides two (2) full lines of text message for each event.Each event can have a 40-character custom message describing the location for a given event. In addition to the text message, the system displays the category of the active event: (e.g. Automatic Alarm, Water Flow, Manual , etc.) the category means more to responding officials than model numbers. Up to two (2) events can be displayed at a time. When more than two (2) events are present, the up-and-down arrow keys allow the end-user to scroll up and down the list of events. A progress meter on the side of the list indicates the size of the list of events and the location in the list. New, ‘unacknowledged’ events are indicated by a flashing exclamation point ('!').Each interface also provides a completed menu for running system status reports (with a ‘Print Preview’ feature directly on the screen before sending the report to the printer).The Maintenance menu is accessed by password. When the end-user enters this mode, the LCD will be enabled, prompting the user to enter a password. System control within the maintenance menu uses easy-to-read touch buttons.The Fire Terminal and equipment are FM (#3010), CSFM (#7165-0067:0259) and FDNY (#6104) Approved.ProductData Sheet Number Fire Terminal Enclosures andEquipment9807® PROSiemens Industry, Inc.Smart Infrastructure - Building Products 2 Gatehall Drive • Parsippany, NJ 07054Tel: (973) 593-2600March - 2023(Rev. 4)Temperature and Humidity RangeProducts are UL 864 9th Edition listed for indoor dry locations within a temperature range of 120+/ 3°F ( 2°C) to 32+/ 3°F (0+/ 2°C) and a relative humidity of 93+/ 2% at a temperature of 90+/ 3°F (32+/ 2°C).Related Documentation。
西门子ct说明书

西门子ct说明书篇一:西门子CT原理与结构篇二:西门子CT保养西门子螺旋CT的定期保养西门子螺旋CT的定期保养分为“部分保养”和“全部保养”。
“部分保养”每六个月做一次,“全部保养”每十二个月做一次。
保养的目的是减少故障率,延长机器使用寿命。
主要内容是润滑机械部分、检查碳刷和清理灰尘。
碳刷必须定期检查,否则过短时会发生打火现象,烧坏其他电路板,并引起各种故障。
灰尘太多,可以堵塞机器进风口,造成电路板散热不良,温度过高,使用寿命减少,严重时甚至烧毁。
灰尘的积累也会影响机器中的一些光学器件,使机器不能正常使用。
保养的具体内容有:1. 润滑检查床。
首先打开床下面的盖子,找到水平螺杆的黄油嘴,用黄油枪将NCA52压入。
把床面前后移动几次,然后再压入NCA52,并将多余的黄油用布擦掉。
接着找见垂直螺杆的黄油嘴,用黄油枪将B.C压入,大约只要10克就够了。
2. 润滑机架。
首先要找到机架的黄油嘴,有的机型需要拆下排风扇。
边压入黄油,边顺时针转动机架。
每转动120度,大约压入20克黄油。
加完黄油后,再用手把机架转几圈,把多余的黄油用布擦掉。
3. 润滑准直器螺杆,并检查准直器里的特氟龙滤线器是否有明显的裂隙。
4. 更换机架进风口的过滤网,并用吸尘器清理进风口的灰尘。
5. 清理滑环。
拿下碳刷,用吸尘器将滑环上的碳粉清理干净。
检查碳刷长度。
电源碳刷不得短于17mm,信号碳刷不得短于12mm。
6. 用吸尘器清理球管冷却系统的散热片。
7. 清理ICS和IRS内部灰尘。
保养机架时要注意安全。
机架内,特别是滑环上有高压电。
关机后,要等五分钟再开始工作。
不要用手直接接触滑环,以免触电或污染滑环表面。
afte17 碳刷.jpgafte17 碳刷.jpgafter1过滤网.jpgafter2过滤网.jpgafter4PDR风扇.jpgafter5碳刷.jpgafter7球馆风扇.jpg after8准直器丝杠 .jpgafter9后盖 .jpg篇三:西门子CT11控制盘操作指南消防控制盘操作指南操作盘是火灾报警联动控制系统的监控点—一个系统中可有多个操作盘—使用密码或钥匙方能操作? 是显示屏,能以亮暗两种方式显示—亮代表1、所有信息,如《报警》;2、状态改变;3、在操作过程中。
西门子消防报警操作面板共40页文档

西门子消防报警操作面板
56、死去何所道,托体同山阿。 57、春秋多佳日,登高赋新诗。 58、种豆南山下,草盛豆苗稀。晨兴 理荒秽 ,带月 荷锄归 。道狭 草木长 ,夕露 沾我衣 。衣沾 不足惜 ,但使 愿无违 。 59、相见无杂言,但道桑麻长。 60、迢迢新秋夕,亭亭月将圆。
31、只有永远躺在泥坑里的人,才不会再掉进坑里。——黑格尔 32、希Байду номын сангаас的灯一旦熄灭,生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍,就是一下子不要学很多。——洛克
西门子消防报警系统说明书CT11操作盘

西门子消防报警系统说明书C T11操作盘(总2页)本页仅作为文档封面,使用时可以删除This document is for reference only-rar21year.MarchCT11 系统操作盘特点标准H28壁挂式机箱。
操作盘和控制器之间通过C-总线通讯,对控制器FS1120 S1151进行重复操作和显示。
一个C-总线系统最多可接12台CT11操作盘。
通过预先编程,每个操作盘既可操作显示整个系统,也可只操作显示其中一部分区域。
根据工程需要,可安装在控制器机箱H47/67上,也可通过转接板安装在琴台、立式控制柜(台)上。
自动诊断系统故障。
故障状态下火警优先,甚至在主CPU故障情况下也能报应急火警。
能转换交互式探测器等部件的工作模式:即使在建筑装修、调试期间仍能探测、分析火灾。
采用液晶中文显示、菜单操作方式,可显示系统运行的各种信息、自动存储信息记录达1000条(见文件3601:控制器操作说明)。
使用密码进入操作;分3个不同的操作级别。
应用CT11用于交互式可编址两总线火灾报警联动系统中,配合S1151系列控制器,对整个或局部区域进行操作并显示。
满足国家标准GB4717“火灾报警控制器通用技术条件”,其应用设计遵照国家标准GB50116“火灾自动报警系统设计规范”。
性能操作盘供电由控制器电源引出三条线:V(DC24V)、回路地(0V)、机壳地。
所需固定电流(无液晶显示时)75mA,最大电流(液晶显示+灯测试时)260mA。
型号最大监控地区数总容量※CT11165800注:C-总线环形回路总长度不超过1000米(导线φ)或1400米(导线φ)。
※一般指系统中的分区(Zone)、区域(Section)、地区(Area)的总数。
CT11操作盘可进行火灾显示盘扩展,详见文件3106。
结构壁挂式机箱H28G220,外型尺寸520×300×70mm ,安装固定尺寸40×20mm。
西门子ct说明书

西门子ct说明书篇一:西门子CT原理与结构篇二:西门子CT保养西门子螺旋CT的定期保养西门子螺旋CT的定期保养分为“部分保养”和“全部保养”。
“部分保养”每六个月做一次,“全部保养”每十二个月做一次。
保养的目的是减少故障率,延长机器使用寿命。
主要内容是润滑机械部分、检查碳刷和清理灰尘。
碳刷必须定期检查,否则过短时会发生打火现象,烧坏其他电路板,并引起各种故障。
灰尘太多,可以堵塞机器进风口,造成电路板散热不良,温度过高,使用寿命减少,严重时甚至烧毁。
灰尘的积累也会影响机器中的一些光学器件,使机器不能正常使用。
保养的具体内容有:1. 润滑检查床。
首先打开床下面的盖子,找到水平螺杆的黄油嘴,用黄油枪将NCA52压入。
把床面前后移动几次,然后再压入NCA52,并将多余的黄油用布擦掉。
接着找见垂直螺杆的黄油嘴,用黄油枪将B.C压入,大约只要10克就够了。
2. 润滑机架。
首先要找到机架的黄油嘴,有的机型需要拆下排风扇。
边压入黄油,边顺时针转动机架。
每转动120度,大约压入20克黄油。
加完黄油后,再用手把机架转几圈,把多余的黄油用布擦掉。
3. 润滑准直器螺杆,并检查准直器里的特氟龙滤线器是否有明显的裂隙。
4. 更换机架进风口的过滤网,并用吸尘器清理进风口的灰尘。
5. 清理滑环。
拿下碳刷,用吸尘器将滑环上的碳粉清理干净。
检查碳刷长度。
电源碳刷不得短于17mm,信号碳刷不得短于12mm。
6. 用吸尘器清理球管冷却系统的散热片。
7. 清理ICS和IRS内部灰尘。
保养机架时要注意安全。
机架内,特别是滑环上有高压电。
关机后,要等五分钟再开始工作。
不要用手直接接触滑环,以免触电或污染滑环表面。
afte17 碳刷.jpgafte17 碳刷.jpgafter1过滤网.jpgafter2过滤网.jpgafter4PDR风扇.jpgafter5碳刷.jpgafter7球馆风扇.jpg after8准直器丝杠 .jpgafter9后盖 .jpg篇三:西门子CT11控制盘操作指南消防控制盘操作指南操作盘是火灾报警联动控制系统的监控点—一个系统中可有多个操作盘—使用密码或钥匙方能操作? 是显示屏,能以亮暗两种方式显示—亮代表1、所有信息,如《报警》;2、状态改变;3、在操作过程中。
西门子CT11控制盘操作指南(打印A4)

消防控制盘操作指南操作盘是火灾报警联动控制系统的监控点—一个系统中可有多个操作盘—使用密码或钥匙方能操作❶是显示屏,能以亮暗两种方式显示—亮代表 1、所有信息,如《报警》;2、状态改变;3、在操作过程中(10分钟内自动关闭)。
—暗代表除上述三种情况之外的正常状态按《F1》键则显示主菜单,主菜单中顶行是菜单目录中行是供选择的内容底行是操作说明❷是报警窗,有火警信号时亮❸是显示窗组合,其中一部份带操作键,用于显示并可改变运行状态。
❹《确认/消音》键,按键表示操作员已接受了信息。
❺《复位》键,当险情消除后用来使控制器恢复正常运行状态。
❻键盘,用于菜单操作和输入密码《F1》,《F2》:依选中的菜单而有不同的功能《OK》:选中或执行一个指令《↑》, 《↓》:上下移动游标以供选择《C》(清除):取消输入的内容《⌫》(删除):删去游标中光标左边的字符❼钥匙开关:如果操作盘有此开关,则必须打开才能操作。
操作级别有以下几种操作级别1级: 人人级 → 《确认/消音》和《功能滚动条》,每个人都能操作2.1级: 操作1级→值班人员操作2.2级: 操作2级→管理人员操作3级: 技术级→技术服务人员才能操作。
报 警文本框中将如何显示报警信息?信号已发出 总数:2第一次报警 最后一次报警 01 自动火警主楼/一层102室02 自动火警主楼/一层104室选择信息种类 F1:功能操作提示 出现《报警》后怎么办?1. 火警a) 火警报警时,控制盘显示面板左上侧的报警指示灯会亮;LCD 上会自动弹出火警报警信息;控制盘会出现连续的报警声响,报警栏的红色指示灯会亮。
b) 在LCD 上确认火警报警信息,并马上到现场确认火灾灾情。
c) 确认火灾时,在消防控制盘上,按下“消防联动启动按钮”。
d) 若是误报,则在控制盘上进入等级2.1,然后按下复位键进行复位。
e)若真的发生火灾,应按有关规定程序上报、处理,并报119。
2.故障a)故障报警时,控制盘显示面板上报警栏的黄色指示灯会亮,控制盘会出现断续的鸣响。
西门子消防报警操作面板

钥匙操作 将钥匙插入孔内并处于水平位置。 →钥匙处于水平位置时的操作级别为2.2级(管
理人员操作级)。 密码操作
操作人员必须输入一个密码(3…8个数字) →密码由技术服务人员设定或取消(系统配 置)。
注:只有在输入密码后主菜单才能出现(操作级别为
5、 按《OK》 → 显示该分区部位(探测器) 概况 用《↓》选所需的部位 (本例中已选《主楼二层会议室第4个 部位》一只探测器)
探测部位 01 会议室 02 会议室 03 会议室 04 会议室
6、 按《F1》 → 显示部位功能清单 用《↓》选《设部位关闭》功能 按《OK》 → 探测器被脱离,如果没有更高级的信息 时显示器自动显示此信息。
1、探测器失效
故障 总数:1
(本例中《主楼一层102房探测 01 探测器
器》 故障)
主楼/一层/102室
到失效探测器现场,如果
探测器丢失
→ 再装上一个
探测器失效
→ 换上一个备用的探测器
注意:模拟量探测器只能换上
一个相同型号的探
测器;交互式探测器更换
后需重新编程。
2、手动报警按钮失效
故障 总数:1
(本例中《主楼二层走廊手动报警 按钮玻璃破
2、按《F2》键(报警的信息种类被选择或者被 信号已发出 总数:2
确认)
危险:危险物品
→显示插入或提醒重要事件文本 (如果已经编程)
→ 提防突发事件
出现《报警》后怎么办? ‘请求消防队’?
报警信号已经被传输 确认/消音指示灯(黄色)闪 亮
1、按《确认/消音》键 (黄 色的闪烁灯)
2、读出第一处火警地址(文本 中的上半部分)
西门子消防报警系统操作指导书

西门子消防报警系统操作
一、出现警报找着报警点
1.当出现火警时,消防主机会有报警声,同时在消防电脑上会出现如下图1所示,该示例是一手报报警.
图1
2.点击上图1所圈的图标,出现下图2的画面,单击图示的搜索查找按钮,系统自动寻找报警点
图2
3.如图3所示报警点,示例为地下室西车道
消防中心接处警操作程序
(一)当中央总控制台报警后
1、按消音键消音;
2、用对讲机或内线电话向报警指示区域的保安问清报警原因;
3、如是其他原因报警或误报,即通知保安按复位键复位;
4、总控制台复位;
5、如复位后再发生连续三次误报,则由消防中心派员查明原因并采取相应的措施。
(二)当确认发生火灾后:
什么物质在燃烧等情况;
2、立即将联动控制键打到自动状态,联动启动消防设施扑救火灾;
3、迅速向科文领导和物业处报告火情和失火部位,并向消防支队报警:(报警要讲清失火单位名称和地点、失火部位、火势大小、燃烧物性质等五项要素);
4、通知工程部迅速关闭新风机和空调系统,切断相应部位的电源;
5、检查设备联动情况,立即手动开启未联动的消防设备,组织人员疏散和扑救工作;
图3
二、联动操作与强启水泵
1.系统自动(系统联动)
消防系统联动启动按钮在中间消防主机的第二个联动控制盘上,如图4所示
图4
下图5是该控制盘
图5
(1)将该控制盘设置成手动状态:顺序按下ABA,允许手动灯亮,如图6.取消手动按B
图6
(2)如图5,在该控制盘手动状态下,按下消防系统联动(自动)按钮,整个系统即在联动状态.停止联动,请按下相应的停止按钮.
图9
