π形阻抗匹配电路的构成
实验一 阻抗匹配 实验报告
实验一 :阻抗匹配 实验报告一、实验目的1. 了解基本的阻抗匹配理论及阻抗变换器的设计方法。
2. 利用实验模组实际测量以了解匹配电路的特性。
二、实验内容1、型阻抗转换器的S11及S21测量以了解Π型阻抗匹配电路的特性；测量MOD-2B: T 型阻抗转换器的S11及S21测量以了解T 型阻抗匹配电路的特性。
二、试验仪器项次 设 备 名 称 数 量 备 注1 MOTECH RF2000 测量仪 1套 亦可用网络分析仪2 阻抗交换器模组 1组 RF2KM2-1A(T 型，π型 3 50ΩBNC 连接线 2条 CA-1、CA-2 41M Ω BNC 连接线2条CA-3、CA-4三、实验原理（一） 基本阻抗匹配理论：如图2-1（a ）所示：输入信号经过传输以后，其输出功率与输入功率之间存在以下关系，信号的输出功率直接决定于输入阻抗与输出阻抗之比。
in out SSin S L LL S SL P k kP R V P R k R R R R V R I Pout ⋅+=⇒=⋅=⋅+=⋅=22222)1()(当R L =R S 时可获得最大输出功率，此时为阻抗匹配状态。
阻抗匹配电路也可以称为阻抗变换器。
（二)阻抗匹配电路 T 型阻抗匹配电路：RsRLVsV outπ 型阻抗匹配电路：五、实验步骤1、测量T 型阻抗转换器的S11及S21，了解T 型阻抗匹配电路的特性；测量π型阻抗转换器的S11及S21，了解π型阻抗匹配电路的特性。
2、准备 电脑、RF2000、连线、50Ω电阻等。
3、将RF-2000频段设定为Band3，将信号输入T 型阻抗转换器，再连接50Ω电阻，测量S11、S21；移除 电阻，并将信号输回FR2000，测量S11、S21。
记录实验结果。
4、将RF-2000频段设定为Band3，将信号输入π型阻抗转换器，再连接50Ω电阻，测量S11、S21；移除 电阻，并将信号输回FR2000，测量S11、S21。
π型滤波电路
四种∏型RC滤波电路数字电源模拟电源阻抗公式: Z=R+i(ωL-1/ωC) ω=2пfR---电阻ωL----感抗 1/ωC-----容抗1.典型∏型RC滤波电路图7-27所示就是典型的∏型RC滤波电路。
电路中的C1、C2就是两只滤波电容,R1就是滤波电阻,C1、R1与C2构成一节∏型RC滤波电路。
由于这种滤波电路的形式如同字母∏且采用了电阻、电容,所以称为∏型RC滤波电路。
ADP3211AMNG(集成电路IC)从电路中可以瞧出,∏型RC滤波电路接在整流电路的输出端。
这一电路的滤波原理就是:从整流电路输出的电压首先经过C1的滤波,将大部分的交流成分滤除,见图中的交流电流示意图。
经过C1滤波后的电压,再加到由R1与C2构成的滤波电路中,电容C2进一步对交流成分进行滤波,有少量的交流电流通过C2到达地线,见图中的电流所示。
这一滤波电路中共有两个直流电压输出端,分别输出U01、U02两个直流电压。
其中,U01只经过电容C1滤波;U02则经过了C1、R1与C2电路的滤波,所以滤波效果更好,直流输出电压U02中的交流成分更小。
上述两个直流输出电压的大小就是不同的,U01电压最高,一般这一电压直接加到功率放大器电路,或加到需要直流工作电压最高、工作电流最大的电路中,这就是因为这一路直流输出电压没有经过滤波电阻,能够输出最大的直流电压与直流电流;直流输出电压U02稍低,这就是因为电阻R1对直流电压存在电压降,同时由于滤波电阻R1的存在,这一滤波电路输出的直流电流大小也受到了一定的限制。
2.多节∏型RC滤波电路关于实用的滤波电路中通常都就是多节的,即有几节∏型RC滤波电路组成,各节∏型RC滤波电路之间可以就是串联连接,也可以就是并联连接。
多节∏型RC滤波电路也就是由滤波电容与滤波电阻构成。
图7-29所示就是多节∏型RC滤波电路。
电路中,C1、C2、C3就是三只滤波电容,其中C1就是第一节的滤波电容,C3就是最后一节的滤波电容。
基于深度强化学习的Π型阻抗匹配网络多参数最优求解方法
第52卷第6期电力系统保护与控制Vol.52 No.6 2024年3月16日Power System Protection and Control Mar. 16, 2024 DOI: 10.19783/ki.pspc.230917基于深度强化学习的Π型阻抗匹配网络多参数最优求解方法胡正伟，夏思懿，王文彬，曹旺斌，谢志远(华北电力大学电子与通信工程系，河北 保定 071003)摘要：针对电力线信道阻抗变化复杂、负载阻抗不匹配造成通信质量差等问题，提出一种基于深度强化学习的Π型阻抗匹配网络多参数最优求解方法，并验证分析了深度强化学习对于寻找最优匹配参数的可行性。
首先，建立Π型网络结构，推导窄带匹配和宽带匹配场景下的最优匹配目标函数。
其次，采用深度强化学习，利用智能体的移动模拟实际匹配网络的元件参数变化，设置含有理论值与最优匹配值参数的公式作为奖励，构建寻优匹配模型。
然后，分别仿真验证了窄带匹配和宽带匹配两种应用场景并优化模型的网络参数。
最后，仿真结果证明，经过训练后的最优模型运行时间较短且准确度较高，能够较好地自动匹配电力线载波通信负载阻抗变化，改善和提高电力线载波通信质量。
关键词：深度强化学习；电力线通信；窄带匹配；宽带匹配Multi-parameter optimal solution method for Π-type impedance matching networksbased on deep reinforcement learningHU Zhengwei, XIA Siyi, WANG Wenbin, CAO Wangbin, XIE Zhiyuan(Department of Electrical & Electronic Engineering, North China Electric Power University, Baoding 071003, China)Abstract: There are problems of complex power line channel impedance variation and poor load impedance mismatch.Thus a multi-parameter optimal solution method for a Π-type impedance matching network based on deep reinforcement learning is proposed, and the feasibility of deep reinforcement learning for finding the optimal matching parameters is verified and analyzed. First, the Π-type network structure is established to derive the objective function for the optimal matching in the narrowband matching and broadband matching scenarios. Secondly, deep reinforcement learning is used to use the movement of the agent to simulate the component parameters of the actual matching network, and set the formula containing the theoretical value and the optimal matching value of the parameters as a reward to build the optimal matching model. Then, this paper separately verifies the network parameters of narrowband matching and broadband matching application scenarios and optimizes the network parameters of the model. Finally, the simulation results prove that the trained optimal model has short running time and high accuracy. It can better automatically match the load impedance change of power line carrier communication, and improve the quality of power line carrier communication.This work is supported by the General Program of National Natural Science Foundation of China (No. 52177083).Key words: deep reinforcement learning; power line communication; narrowband matching; broadband matching0 引言随着科技的进步，电力线通信技术飞速发展，对电力线载波通信质量也提出了更高的要求[1-3]。
50欧姆阻抗调试方法π型电路

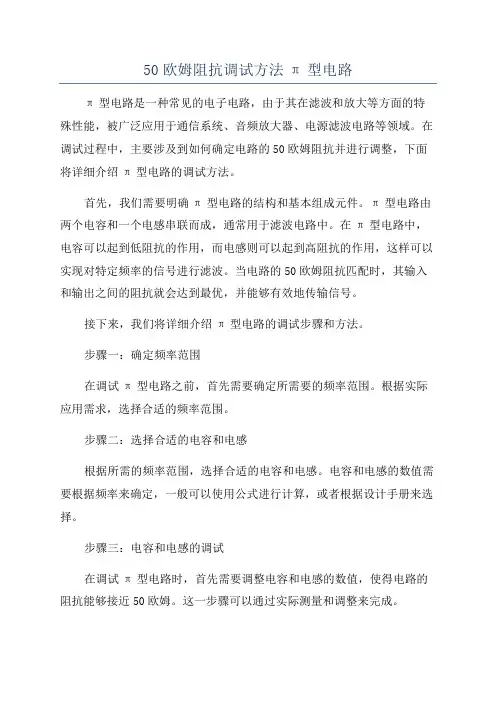

50欧姆阻抗调试方法π型电路π型电路是一种常见的电子电路，由于其在滤波和放大等方面的特殊性能，被广泛应用于通信系统、音频放大器、电源滤波电路等领域。
在调试过程中，主要涉及到如何确定电路的50欧姆阻抗并进行调整，下面将详细介绍π型电路的调试方法。
首先，我们需要明确π型电路的结构和基本组成元件。
π型电路由两个电容和一个电感串联而成，通常用于滤波电路中。
在π型电路中，电容可以起到低阻抗的作用，而电感则可以起到高阻抗的作用，这样可以实现对特定频率的信号进行滤波。
当电路的50欧姆阻抗匹配时，其输入和输出之间的阻抗就会达到最优，并能够有效地传输信号。
接下来，我们将详细介绍π型电路的调试步骤和方法。
步骤一：确定频率范围在调试π型电路之前，首先需要确定所需要的频率范围。
根据实际应用需求，选择合适的频率范围。
步骤二：选择合适的电容和电感根据所需的频率范围，选择合适的电容和电感。
电容和电感的数值需要根据频率来确定，一般可以使用公式进行计算，或者根据设计手册来选择。
步骤三：电容和电感的调试在调试π型电路时，首先需要调整电容和电感的数值，使得电路的阻抗能够接近50欧姆。
这一步骤可以通过实际测量和调整来完成。
测量方法可以使用示波器进行，将示波器的一个探头连接到π型电路的输入端，另一个探头连接到输出端。
然后，通过示波器可以观察到输入和输出之间的波形，通过调整电容和电感的数值，使得输入和输出之间的阻抗能够达到最优。
具体调试方法如下：1.调整电容：首先选择一个合适的初值，然后观察输出信号的波形。
如果波形不理想，可以微调电容的数值，直到达到最佳的阻抗匹配效果。
2.调整电感：选择合适的初值，观察输出信号的波形。
根据需要，可以增大或者减小电感的数值，直到达到最佳的阻抗匹配效果。
步骤四：测试和验证在完成电容和电感的调试后，需要进行一系列的测试和验证工作，以确保π型电路的性能和稳定性。
可以通过信号发生器输入不同频率的信号，并通过示波器观察输出信号的波形和频率响应，以验证电路的滤波效果。
阻抗变换与阻抗匹配
L-Ⅱ型匹配网络：
设：RL——负载电阻
信
RS——信号源内阻
号 源
当RS>RL时，采用L-II型网络匹配
Re——匹配后的负载电阻
匹配要求：（1）匹配后的负载电阻等于信号源内阻,即：Re= Rs （2）匹配后的网络对工作频率谐振
要分析的问题：已知 Rs(Re)、RL，根据匹配要求，求XS 、 XP
串并转换
2.3 阻抗变换与阻抗匹配
信号源/ 前级单元电路
负载/ 后级单元电路
RS（RO）
RL（Ri）
若RS ≠RL，阻抗不匹配，传输效率不高
信号源/ 前级单元电路
RS（ZO）
阻抗变换 网络
RL’（Ri’）
若RS= RL’ ，阻抗匹配，传输效率高
负载/ 后级单元电路 RL（Ri）
2.3.2 LC网络阻抗变换
Q
Re
X p1
Re' RL 1RQe 2
Xs1
QRL
Q 1Q2
Re
对L-I型：
Q1
RL 1 Re
RL()1 Re
Xp2
RL Q1
RL RL(1Q2)/Re1
X s2Q 1R e 1 R Q e2 R L(1Q )2/R e 1
X s X s 1 X s2 R eQ R 1 L ( 1 Q Q 22 )/R e 1
Re——匹配后的负载电阻
Re
由匹配的要求，应有： XP XP' RP' Re
由
R' P
RL(1Q2)
得出：
Q
Re 1 RL
由
Q
R
' P
X
' P
得出：
∏型阻抗匹配电路
∏型阻抗匹配电路
（实用版）
目录
1.阻抗匹配电路的概述
2.∏型阻抗匹配电路的原理
3.∏型阻抗匹配电路的应用
4.∏型阻抗匹配电路的优点与局限性
正文
一、阻抗匹配电路的概述
阻抗匹配电路，顾名思义，是指在电路系统中，通过特定的电路设计使得负载阻抗与源阻抗相等或者接近，从而实现能量高效传输的目的。
在实际应用中，阻抗匹配电路被广泛应用于无线通信、射频电路、信号处理等领域。
二、∏型阻抗匹配电路的原理
∏型阻抗匹配电路，是阻抗匹配电路的一种常见类型，其主要原理是利用电阻和电感之间的∏型连接，使得电路的阻抗在特定频率下呈现阻抗匹配的状态。
具体来说，∏型阻抗匹配电路由两个电阻和一个电感串联而成，电感的两端分别与两个电阻的一端相连，形成∏型结构。
三、∏型阻抗匹配电路的应用
∏型阻抗匹配电路在实际应用中，主要起到提高能量传输效率、减小信号反射和减小系统损耗的作用。
具体应用场景包括但不限于射频前端模块、放大器、天线等。
四、∏型阻抗匹配电路的优点与局限性
∏型阻抗匹配电路的优点主要体现在其结构简单、制作容易、匹配效
果良好等方面。
∏型阻抗匹配电路
∏型阻抗匹配电路摘要：1.介绍π型阻抗匹配电路的概念2.说明π型阻抗匹配电路的作用和应用领域3.详述π型阻抗匹配电路的构成和工作原理4.分析π型阻抗匹配电路的优缺点5.总结π型阻抗匹配电路的重要性和未来发展前景正文：一、π型阻抗匹配电路的概念π型阻抗匹配电路，是一种常见的阻抗匹配电路，主要用于微波通信系统、射频电路和无线通信系统等领域。
它的主要作用是在信号传输过程中，使得负载阻抗与源阻抗相互匹配，从而减小信号反射，提高传输效率。
二、π型阻抗匹配电路的作用和应用领域π型阻抗匹配电路的主要作用是匹配阻抗，提高信号传输效率。
在微波通信系统、射频电路和无线通信系统等领域，由于信号传输距离的增加，信号反射和损耗会降低信号质量，甚至导致信号丢失。
而π型阻抗匹配电路的应用，可以有效地解决这个问题，提高信号传输效率。
三、详述π型阻抗匹配电路的构成和工作原理π型阻抗匹配电路主要由两个电感器和一个电容器构成，其工作原理是利用电感器和电容器的谐振特性，使得电路的阻抗在特定频率下达到匹配。
具体来说，当信号频率为谐振频率时，电感器和电容器的阻抗相互抵消，从而实现阻抗匹配。
四、分析π型阻抗匹配电路的优缺点π型阻抗匹配电路的优点主要有：匹配效果好，能够有效地提高信号传输效率；结构简单，制作和调试方便；适用范围广，可以应用于不同频率范围的信号传输。
其缺点主要有：对电感器和电容器的参数要求较高，需要精确控制；存在一定的损耗，会对信号质量产生影响。
五、总结π型阻抗匹配电路的重要性和未来发展前景π型阻抗匹配电路在微波通信系统、射频电路和无线通信系统等领域具有重要的应用价值，是提高信号传输效率的关键技术。
随着科技的发展，特别是5G 通信技术的发展，对π型阻抗匹配电路的需求将会更大。
π形阻抗匹配电路的构成
图1是大家所熟知的作为高频阻抗匹配电路的π形匹配电路。
通过改变可变电容C1和C2的容量比，能够从RS＜RL到RS＞RL进行自由匹配。
另外，由于具有低通滤波器的构成，还具有除去高频波的能力。
图1 π形阻抗匹配电路的构成
举一个例子，如果要求fo=5MHz、RS＝50Ω、RL＝1kΩ时的各个常数，则
照片1是L＝7μH、C1＝750pF、C2＝170pF时的输入阻抗-频率特性。
该特性在负载短路时和断开时有很大的不同。
这和先前阐述的π形滤波器相同，断开时表示串联共振现象，阻抗下降到1Ω左右。
照片 1 π形阻抗匹配电路…由负载电阻RL的变化而引起的输人阻抗的变化（fo＝5MHz,RL＝0及∞，f＝1M～lOOMHz）
照片2是扩大测定共振频率附近的波形。
在RL＝1kΩ处变成宽频带的特性。
照片3不是测定输人阻抗ZIN，而是测定R±jX中的阻抗R成分。
在RL＝∞时R成分很大，不能向负载送人电力。
另外，在RL＝0时R成分在1Ω以下（z中几乎都是电抗成分），仍然会产生不匹配。
在RL＝1kΩ处，即被认为凡的频率处，约62Ω（计算值为50Ω），即使频率变化很大也不会产生大幅的变化。
π形匹配电路由于是阻抗匹配电路，所以其特征是可进行从＋jx（电感性）到一jx（电容性）的匹配。
线圈L使用抽头式可变电感器，电容C1、C2，使用空气可变电容。
照片2 π形阻抗匹配电路…由负载电阻RL变化而引起的输人阻抗的变化（fo＝5MHz，Rl＝0及∞，f＝4M～6MHz，线性跨度）
照片3 π形阻抗匹配电路的输人电阻R的变化（fo＝5MHz，RL＝0及∞，f＝4M～6MHz，线性跨度）。
π型滤波电路
四种∏型RC滤波电路数字电源模拟电源阻抗公式：Z=R+i(ωL-1/ωC) ω=2пfR---电阻ωL----感抗 1/ωC-----容抗1．典型∏型RC滤波电路图7-27所示是典型的∏型RC滤波电路。
电路中的C1、C2是两只滤波电容，R1是滤波电阻，C1、R1和C2构成一节∏型RC滤波电路。
由于这种滤波电路的形式如同字母∏且采用了电阻、电容，所以称为∏型RC滤波电路。
ADP3211AMNG(集成电路IC)从电路中可以看出，∏型RC滤波电路接在整流电路的输出端。
这一电路的滤波原理是：从整流电路输出的电压首先经过C1的滤波，将大部分的交流成分滤除，见图中的交流电流示意图。
经过C1滤波后的电压，再加到由R1和C2构成的滤波电路中，电容C2进一步对交流成分进行滤波，有少量的交流电流通过C2到达地线，见图中的电流所示。
这一滤波电路中共有两个直流电压输出端，分别输出U01、U02两个直流电压。
其中，U01只经过电容C1滤波；U02则经过了C1、R1和C2电路的滤波，所以滤波效果更好，直流输出电压U02中的交流成分更小。
上述两个直流输出电压的大小是不同的，U01电压最高，一般这一电压直接加到功率放大器电路，或加到需要直流工作电压最高、工作电流最大的电路中，这是因为这一路直流输出电压没有经过滤波电阻，能够输出最大的直流电压和直流电流；直流输出电压U02稍低，这是因为电阻R1对直流电压存在电压降，同时由于滤波电阻R1的存在，这一滤波电路输出的直流电流大小也受到了一定的限制。
2．多节∏型RC滤波电路关于实用的滤波电路中通常都是多节的，即有几节∏型RC滤波电路组成，各节∏型RC滤波电路之间可以是串联连接，也可以是并联连接。
多节∏型RC滤波电路也是由滤波电容和滤波电阻构成。
图7-29所示是多节∏型RC滤波电路。
电路中，C1、C2、C3是三只滤波电容，其中C1是第一节的滤波电容，C3是最后一节的滤波电容。
R1和R2是滤波电阻。
∏型阻抗匹配电路
∏型阻抗匹配电路
∏型阻抗匹配电路是一种常见的电路配置，用于将一个电路的
输出阻抗与另一个电路的输入阻抗进行匹配。
它由三个电阻连接在一起，形成一个字母“∏”的形状。
∏型阻抗匹配电路的工作原理如下：当信号通过第一个电阻
R1进入电路时，一部分信号会被分配到两个并联的电阻R2和R3上。
因为R2和R3是并联的，它们的等效阻抗会小于R1
的阻抗。
这样，一部分电流会流过R2和R3，而另一部分电
流会继续通过R1。
通过调节R2和R3的阻值，可以实现输入和输出阻抗的匹配。
当R2和R3的阻值合适时，输入阻抗和输出阻抗的阻抗匹配
最佳，信号传输效率最高。
∏型阻抗匹配电路常用于射频和微波电路中，以实现信号传输
的最大功率传输。
它可以用于匹配信号发生器和功率放大器之间的阻抗，或者用于匹配天线和收发器之间的阻抗。
需要注意的是，∏型阻抗匹配电路的设计需要根据具体的电路
要求和特性进行选择和调整。
不同的电路参数可能需要不同的阻抗匹配电路配置。
单导体的π型电路模型
单导体的π型电路模型
单导体的π型电路模型是指只有一个导体构成的电路，其中导体上存
在着π型的电路结构。
π型电路结构由两个电阻串联并联一个电容器
组成，其形状类似于希腊字母π，因而得名。
在单导体的π型电路模型中，这个导体即为电阻。
电路模型中的电容
器则是由导体与其周围的环境形成的，其电容量会随着导体与环境之
间的距离和介电常数的变化而变化。
由于这种电容器并不是由具体材
料构成，而是由周围环境中的电场所组成，因此也称为分布式电容器。
在单导体的π型电路模型中，电压源与电容器并联，二者串联于电阻
之后。
因此，在正常情况下，电压源会先充电容器，随后电容器会通
过电阻放电。
由于电容器具有储能的能力，因此当电容器充电到最大
电压时，电压源会自动停止供电，直到电容器通过电阻耗散完其储存
的能量后，电压源才会再次开始充电。
单导体的π型电路模型具有许多应用场景。
例如，在通信、储能等领
域中，它可以作为一个简单的模型，模拟某些特性。
此外，在微电子
学中，单导体的π型电路模型还可以作为电路元件的组合，构成一些
更为复杂的电路结构。
总的来说，单导体的π型电路模型虽然简单，但是其实际应用却十分广泛。
通过这个电路模型，人们可以更好地掌握电路的基本原理，同时也可以更好地理解更为复杂的电路结构。
π型电阻电路
π型电阻电路电阻电路是电学中的基本概念之一，可以说它是电子产品中不可或缺的元器件。
而π型电阻电路则是一种特殊的电路，它的结构简单，实用性强，因此在实际应用中被广泛使用。
本文将会从其结构、特点、应用等多个层面进行详细介绍。
一、π型电阻电路的结构π型电阻电路由三个电阻组成，在电路图中其形状类似希腊字母"π"的形状，因而被称为π型电路。
其中两个电阻用于串联，一个用于并联，将三个电阻组合在一起，即形成了π型电阻电路。
二、π型电阻电路的特点π型电阻电路具有以下几个特点：1、电压传输特性：π型电路的第一级将信号的电压放大，而第二级则起到了隔离和筛选信号的作用。
2、高通特性：π型电路中的电容具有高通特性，可以用来滤除低频信号，只传输高频信号。
3、低通特性：在π型电路中加入电压源，即可得到低通滤波特性，用来滤除高频信号，只传输低频信号。
三、π型电阻电路的应用π型电阻电路具有广泛的应用，主要应用领域包括：1、信号处理：π型电路可以用来进行信号放大、滤波等处理，如音频放大器、无线电接收机等。
2、通信：π型电路主要可以用来进行信号调制和解调，如电视、广播、调频收音机等。
3、功率放大：π型电路可以用来进行功率放大，如分立元件功率放大器、集成电路功率放大器等。
4、电源过滤：π型电路还可以用来进行电源过滤，消除电源波动和噪声。
四、π型电阻电路的优缺点1、优点：π型电阻电路结构简单，易于实现；电压传输特性好，可以实现信号放大、滤波等功能。
2、缺点：π型电阻电路在高频段存在失真、色差等问题，其互阻特性不如双电源结构，因此需要进行抗干扰设计。
总之，π型电阻电路在现代电子技术中是一种重要的电路结构，它在信号处理、通信、功率放大、电源过滤等领域中都有广泛的应用。
虽然π型电路在高频段存在一些缺陷，但它的优点仍然体现在其结构简单、易于实现，电压传输特性好等方面，因此在实际应用中被广泛地使用。
π型电路 电容
π型电路电容π型电路是一种常见的电子电路结构，主要用于滤波、平滑、去耦等应用。
它由两个电容和一个电感器组成，通常连接在电路的两个终端之间，以减少信号中的噪声和干扰。
电容是π型电路中的重要组成部分，其性能直接影响整个电路的性能。
电容是一种电子元件，能够存储电荷。
当电压施加到电容上时，它会充电并存储电荷。
电荷的存储导致电场在电容之间建立起来，这个电场在电容中保持电荷的稳定。
当电压改变时，电容会通过放电来释放电荷，以保持电荷平衡。
在π型电路中，电容的作用是吸收和释放电荷，以平滑信号并减少噪声。
当信号通过π型电路时，电容会吸收信号中的高频噪声和干扰，从而减小信号中的噪声和失真。
同时，电容还可以起到去耦的作用，将信号源和负载隔离，避免相互干扰和影响。
为了更好地发挥电容在π型电路中的作用，需要根据电路的具体要求选择合适的电容类型和规格。
以下是一些关键因素需要考虑：1.电容值：根据电路的频率和阻抗要求，选择适当的电容值。
一般来说，电容值越大，低频滤波效果越好，但过大可能会导致电路响应变慢。
2.电压：根据电路的工作电压和最大电压选择能够承受的电容类型和规格。
3.频率：根据电路的工作频率选择适当的电容类型和规格。
一般来说，高频电路需要使用高频电容。
4.温度稳定性：根据电路的工作温度范围选择温度稳定性好的电容。
5.介质材料：根据电路的要求选择合适的介质材料，如陶瓷、聚酯等。
除了以上因素外，还需要注意电容的封装形式、耐压、漏电流等参数，以确保选择的电容能够满足电路的具体要求。
在实际应用中，π型电路中的电容还可以与其他元件配合使用，以实现更复杂的功能。
例如，在开关电源中，π型电路中的电容可以与电感器配合使用，实现能量的储存和释放，从而达到稳定输出电压的目的。
在音频信号处理中，π型电路中的电容可以与电阻配合使用，实现音频信号的滤波和均衡处理。
总之，电容是π型电路中的重要组成部分，其性能直接影响整个电路的性能。
在实际应用中，需要根据电路的具体要求选择合适的电容类型和规格，并与其他元件配合使用，以实现更复杂的功能。
π型电阻电路
π型电阻电路
π型电阻电路是一种常见的电路拓扑结构，由三个电阻器组成，形状类似于希腊字母π。
在这种电路中，中间的电阻器与两侧的电阻器并联，形成了一个复杂的电路结构。
π型电阻电路在电子电路中应用广泛，可以用于滤波、放大、稳压等电路设计。
在π型电阻电路中，中间的电阻器起到了关键的作用。
它可以控制电路的增益和频率响应。
当中间的电阻器阻值较大时，电路的增益会降低，频率响应会变得更加平坦。
反之，当中间的电阻器阻值较小时，电路的增益会增加，频率响应会变得更加尖锐。
在滤波电路中，π型电阻电路可以用于实现低通滤波和高通滤波。
当中间的电阻器阻值较大时，电路可以实现低通滤波，将高频信号滤除。
反之，当中间的电阻器阻值较小时，电路可以实现高通滤波，将低频信号滤除。
这种滤波电路在音频处理、通信系统等领域中得到了广泛应用。
在放大电路中，π型电阻电路可以用于实现放大器的增益控制。
通过调节中间的电阻器阻值，可以控制电路的增益大小。
这种放大器可以用于音频放大、信号放大等应用。
在稳压电路中，π型电阻电路可以用于实现稳压器的电路结构。
通过在中间的电阻器上加入稳压二极管，可以实现对电路输出电压的稳定控制。
这种稳压器可以用于电源电路、电子设备等领域中。
π型电阻电路是一种非常实用的电路拓扑结构，可以用于滤波、放大、稳压等电路设计。
在实际应用中，需要根据具体的电路要求选择合适的电阻器阻值和稳压二极管等元器件，以实现电路的最佳性能。
变压器的Π型等值电路PPT课件
在负载情况下，直接由 V2 (V1 ZT I1) / k 和 I2 kI1 算出副方的 电压和电流。
A两种情况，用π型等值电路计算副方的电压和电流。
解：变压器的一相等值电路如图所示，其 Nhomakorabea数为：K=110/11=10， Z12=ZT /k=j100/10=j10Ω Z10=ZT /(1―k)=j100 /(1-10 )=-j11.111Ω
Z20=ZT /[k(k―1)]=j100/[10(10―1)]=j1.111Ω
I 10
I 12 Z 12
I2 2
V2
Z10
Z 20
I 20
I20 V2 / Z20 6.35/ j1.11 j5.715kA
I2 I12 I20 0
V2 V1 / k I2 kI1
当 I1 50A 0.05kA 时，副方电压和电流的计算
I10 V1 / Z10 63.5/ j11.11 j5.715kA I12 I1 I10 0.05 j5.715kA
• 三个支路阻抗之和恒等于零，构成谐振三角形。三 角形内产生谐振环流。
• 谐振环流在原、副方间的阻抗上（π型的串联支路） 产生的电压降，实现了原、副方的变压，而谐振电 流本身又完成了原、副方的电流变换，从而使等值 电路起到变压器的作用。
例 额定电压110/11kV三相变压器折算到高压侧电抗为100Ω， 绕组电阻和励磁电流均略。原方相电压 110/ 3kV，试就 I15和0 I1 0
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图1是大家所熟知的作为高频阻抗匹配电路的π形匹配电路。
通过改变可变电容C1和C2的容量比，能够从RS＜RL到RS＞RL进行自由匹配。
另外，由于具有低通滤波器的构成，还具有除去高频波的能力。
图1 π形阻抗匹配电路的构成
举一个例子，如果要求fo=5MHz、RS＝50Ω、RL＝1kΩ时的各个常数，则
照片1是L＝7μH、C1＝750pF、C2＝170pF时的输入阻抗-频率特性。
该特性在负载短
路时和断开时有很大的不同。
这和先前阐述的π形滤波器相同，断开时表示串联共振现象，阻抗下降到1Ω左右。
照片 1 π形阻抗匹配电路…由负载电阻RL的变化而引起的输人阻抗的变化（fo＝5MHz,RL＝0及∞，f＝1M～lOOMHz）
照片2是扩大测定共振频率附近的波形。
在RL＝1kΩ处变成宽频带的特性。
照片3不是测定输人阻抗ZIN，而是测定R±jX中的阻抗R成分。
在RL＝∞时R成分很大，不能向负载送人电力。
另外，在RL＝0时R成分在1Ω以下（z中几乎都是电抗成分），仍然会产生不匹配。
在RL＝1kΩ处，即被认为凡的频率处，约62Ω（计算值为50Ω），即使频率变化很大也不会产生大幅的变化。
π形匹配电路由于是阻抗匹配电路，所以其特征是可进行从＋jx（电感性）到一jx（电容性）的匹配。
线圈L使用抽头式可变电感器，电容C1、C2，使用空气可变电容。
照片2 π形阻抗匹配电路…由负载电阻RL变化而引起的输人阻抗的变化（fo＝5MHz，Rl＝0及∞，f＝4M～6MHz，线性跨度）
照片3 π形阻抗匹配电路的输人电阻R的变化（fo＝5MHz，RL＝0及∞，f＝4M～6MHz，线性跨度）
（注：文档可能无法思考全面，请浏览后下载，供参考。
可复制、编制，期待你的好评与关注）。
