地铁地下线一般道床施工方案
轨道交通二号线一期工程轨道工程地下线一般道床施工方案编制:复核:审核：项目部二○一○年地下线一般道床施工方案1、编制依据《地下铁道工程施工及验收规范》(GB50299-2003）《铁路轨道工程施工质量验收标准》（TB10413—2003）《铁路轨道施工及验收规范》（TB10302—1996）《地铁设计规范》（GB50157—2003)《铁路轨道设计规范》（TB10082—2005）《无缝线路铺设及养护维修方法》（TB/T2098—2007）《钢轨焊接（通用技术条件，闪光焊，铝热焊,气压焊）》（TB/T1632.1~4—2005) 《城市轨道交通工程测量规范》（GB50308—2008)《混凝土结构工程施工及质量验收规范》(GB50204-2002）《普通线路轨缝的预留和检查方法》（TB/T1857-1986）《地铁杂散电流腐蚀防护技术规程》（CJJ49-1992）国家和铁道部现行的有关标准、规范及暂行规定。
施工期间如有新规范及标准出台,以新规范及标准为准。
2、工程概述2号线一期工程线路全长27.727km,设车站21座，最大站间距（越江区间）3295m，最小站间距（循江区间)897m,平均站间距1358m。
正线25组60kg/m钢轨9号单开道岔（18组左开，7组右开),3组60kg/m钢轨9号4。
6m交叉渡线。
本期工程采用DC750V接触轨供电方式。
采用标准国产B型车，车辆最大轴重：140kN，设计最高运行速度80km/h。
轨道形式有一般短枕式整体道床轨道、中等及高等减振扣件轨道、橡胶隔振垫轨道、钢弹簧浮置板轨道。
线路设计如下：（1)正线轨道工程:从00潭站至00站（右DK0+029.996～右DK27+726。
000）正线铺轨全长27。
696km（双线),全部为地下线，另外车站辅助线铺轨长2。
197km。
（2）正线最小曲线半径为306m，位于积螃区间。
正线最大线路坡度为中循区间,坡率28‰,坡长290m。
铁路轨道工程施工机械配置技术规范(2015).doc
铁路轨道工程施工机械配置技术规范(征求意见稿)中铁一局集团有限公司二〇一五年九月目录1 总则 (1)2 通用机械配置 (2)2.1钢筋加工机械 (2)2.2混凝土施工机械 (3)2.3起重、运输机械 (4)2.4常用测量仪器设备 (6)3 轨道施工机械总体配置 (7)3.1“换铺法”铺轨 (7)3.2“单枕连续铺设法”铺轨 (9)3.3无砟轨道铺轨 (11)4 铺轨基地施工机械配置 (13)4.1“换铺法”铺轨基地 (13)4.2“单枕连续铺设法”铺轨基地 (15)4.3无砟轨道铺轨基地 (16)5 轨道板（枕）工厂化制造机械配置 (18)5.1CRTSⅠ型轨道板制造机械配置 (18)5.2CRTSⅡ型轨道板制造机械配置 (24)5.3CRTSⅢ型轨道板制造机械配置 (29)5.4CRTSⅠ型双块式轨枕制造机械配置 (36)5.5弹性支承块制造机械配置 (41)6 CRTSI型板式无砟轨道施工机械配置 (44)6.1CRTSI型板式无砟轨道施工流程及主要机械 (44)6.2混凝土底座及凸形挡台施工 (44)6.3轨道板铺设与精调 (45)6.4水泥乳化沥青砂浆灌注 (45)6.5凸形挡台树脂灌注 (45)6.6主要机械设备配置 (46)7 CRTSII型板式无砟轨道施工机械配置 (49)7.1CRTSⅡ型板式无砟轨道施工流程及主要机械 (49)7.2混凝土支承层施工 (50)7.3滑动层、高强度挤塑板铺设 (50)7.4混凝土底座施工 (51)7.5轨道板铺设与精调 (51)7.6水泥乳化沥青砂浆灌注 (52)7.7轨道板纵向连接与剪切连接 (54)7.8侧向挡块施工 (54)8 CRTSⅢ型板式无砟道床施工机械配置 (56)8.1CRTSⅢ型板式无砟道床施工基本工艺流程及主要机械 (56)8.2混凝土底座及凹槽施工 (56)8.3隔离层、弹性垫层施工 (56)8.4轨道板铺设与精调 (57)8.5自密实混凝土灌注 (57)8.6主要机械设备配置 (57)9 CRTSⅠ型双块式无砟道床施工机械配置 (59)9.1CRTSⅠ型双块式无砟轨道施工流程及主要机械 (59)9.2支承层施工 (60)9.3底座施工 (61)9.4隔离层、弹性垫层施工 (61)9.5工具轨轨排法轨排组装及铺设 (61)9.6轨排框架法轨排组装及铺设 (62)9.7混凝土道床板施工 (62)9.8主要机械配置 (63)10 弹性支承块式无砟道床施工机械配置 (66)10.1弹性支承块式无砟道床施工施工流程及主要机械 (66)10.2道床基底凿(拉)毛、清理 (66)10.3施工测量 (67)10.4钢筋绑扎 (67)10.5轨排框架吊装与运输 (67)10.6轨排粗调 (67)10.7轨排精调 (67)10.8道床混凝土施工 (68)10.9拆模、养护 (68)10.10主要机械配置 (68)11 有砟轨道铺轨前铺砟施工机械配置 (69)11.1铺轨前铺砟施工基本工艺流程及主要机械 (70)11.2双层道床铺底砟 (70)11.3预铺道砟 (71)12 无缝线路铺设施工机械配置 (73)12.1无缝线路铺设施工基本工艺流程及主要机械 (73)12.2“换铺法”铺枕铺轨 (73)12.3“单枕连续铺设法”铺枕铺轨 (75)12.4有砟轨道铺轨后分层上砟整道施工 (76)12.5无砟轨道长钢轨铺设 (77)12.6工地钢轨焊接 (78)12.7无缝线路应力放散及锁定 (80)13 有砟道岔铺设施工机械配置 (83)13.1有砟道岔铺设施工基本工艺流程及主要机械 (83)13.2铺岔前预铺道砟 (84)13.3道岔铺设 (84)13.4道岔铺砟整道 (88)13.5道岔钢轨焊接 (88)13.6主要机械设备配置 (88)14 枕式无砟道岔施工机械配置 (90)14.1枕式无砟道岔施工基本工艺流程及主要机械 (90)14.2混凝土底座施工 (91)14.3隔离层、弹性垫层施工 (91)14.4混凝土道床板施工 (91)14.5道岔钢轨焊接 (91)14.6主要机械设备配置 (91)15 板式无砟道岔施工机械配置 (93)15.1板式无砟道岔施工基本工艺流程及主要机械 (93)15.2混凝土底座施工 (93)15.3道岔板铺设及精调 (94)15.4自密实混凝土灌注 (94)15.5道岔钢轨件铺设 (94)15.6道岔钢轨件焊接 (95)15.7主要机械设备配置 (95)16 轨道精调整理及钢轨预打磨施工机械配置 (96)16.1轨道精调整理及钢轨预打磨基本工艺流程及主要机械 (96)16.2有砟轨道精调整理 (99)16.3有砟道岔精调整理 (101)16.4无砟轨道精调整理 (102)16.5无砟道岔精调整理 (103)16.6钢轨预打磨 (104)本规范用词说明 (106)条文说明：（23局） (106)1 总则1.0.1 为提高铁路轨道施工机械化水平，指导轨道施工机械配置，满足施工技术要求，保证施工质量和安全，提高施工效率，制定本规范。
地铁轨排支撑架_高铁轨排支撑架_轨排支撑架

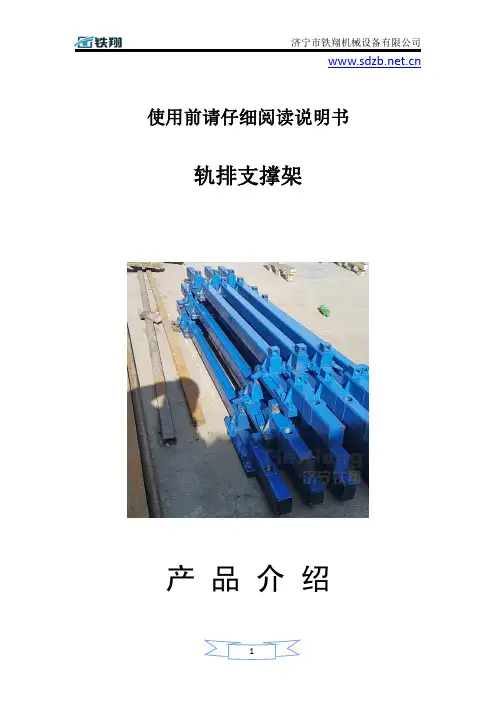

使用前请仔细阅读说明书轨排支撑架产品介绍济宁铁翔机械设备有限公司,专业从事钢轨支撑架,轨排支撑架生产研究;经验丰富值得信赖,近几年在铺轨工装上重视技术革新取得很大成就!（产品：铺轨工装系列：钢轨支撑架、钢轨单渡线支撑架、交叉渡线支撑架、调轨支架地面段支撑架、调轨支架地下段支撑架、道岔短轨架.、纵向轨枕支撑架头、轨排斜支撑、钢支墩、钢模板、圆形水沟模板、浮置板中心水沟模板、槽型轨调轨支架、走行轨支墩、螺杆调节器等产品。
