时间继电器触点作用及说明
时间继电器百科
时间继电器百科时间继电器是一种电气元件，用于在电路中实现特定的时间控制功能。
它根据预设的时间参数，在一段时间内打开或关闭电路。
时间继电器广泛应用于各种领域，包括工业自动化、电力系统、交通信号控制等。
本篇文章将对时间继电器的原理、分类、工作方式以及应用进行详细介绍。
一、时间继电器的原理时间继电器的工作原理基于电磁吸合和断开的机制。
它由电磁铁、弹簧、触点等组成。
当电流通过继电器的线圈时，电磁铁会吸引触点，使其产生闭合或断开的动作，从而控制电路的通断。
时间继电器的特殊之处在于其内部还有一个计时机构，通过调节计时机构的参数，可以实现不同时间范围内的控制。
二、时间继电器的分类根据时间继电器的功能和使用场景，可以将其分为多种类型。
以下是常见的时间继电器分类：1. 定时继电器：按照设定的时间延时后执行操作，如定时关闭灯光、定时启动设备等。
2. 循环继电器：设定一个循环周期，按照设定的时间间隔循环开关电路，如循环定时喷水器、循环定时排风扇等。
3. 脉冲继电器：以脉冲信号的形式控制电路的通断，如定时闪烁灯光、定时触发报警器等。
4. 特殊功能继电器：具有特殊的时间控制功能，如时间延迟启动、时间延迟断开、时间段切换等。
三、时间继电器的工作方式时间继电器的工作方式可以分为两种：单触点继电器和多触点继电器。
1. 单触点继电器：只有一个触点用于控制电路的通断。
它具有结构简单、体积小巧等特点，适用于一些简单的时间控制场景。
2. 多触点继电器：具有多个触点，可以同时控制多个电路的通断。
它适用于一些复杂的时间控制场景，能够实现更多样化的功能。
四、时间继电器的应用时间继电器在各个领域中都有着广泛的应用。
在工业自动化中，时间继电器常用于定时启动和停止设备，控制生产线的生产流程，以及定时检测和清洗设备等。
在电力系统中，时间继电器用于定时控制开关操作，实现对电流、电压等参数的监测和保护。
在交通信号控制中，时间继电器用于定时控制红绿灯的切换，确保交通流畅和交通安全。
时间继电器工作原理及使用注意事项
时间继电器工作原理及使用注意事项在交流电路中常采用空气阻尼型时间继电器,它是利用空气通过小孔节流的原理来获得延时动作的。
它由电磁系统、延时机构和触点三部分组成。
时间继电器可分为通电延时型和断电延时型两种类型。
空气阻尼型时间继电器的延时范围大(有0.4～60s和0.4～180s 两种) ，它结构简单,但准确度较低。
当线圈通电（电压规格有ac380v、ac220v或dc220v、dc24v等）时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。
但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。
经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。
从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。
延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。
吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。
空气经出气孔被迅速排出。
时间继电器的使用注意事项：1.必须按接线端子图正确接线、核对继电器额定电压与将接的电源电压是否相符，直流型注意电源极性。
2.对于晶体管时间继电器，延时刻度不表示实际延时值，仅供调整参考。
若需精确的延时值，需在使用时先核对延时数值。
3.JS7-A时间继电器由于无刻度，故不能准确地调整延时时间，同时气室的进排气孔也有可能被尘埃堵住而影响延时的准确性，应经常清除灰尘及油污。
4.JS7- 1A, JS7-2A系列时间继电器只要将电磁线圈部分转动180°即可将通电延时改为断电延时方式。
5.JS11－系列通电延时继电器，必须在分断离合器电磁铁线圈电源时才能调节延时值;而JS11一口2系列断电延时继电器，必须在接通离合器电磁铁线圈电源时才能调节延时值。
时间继电器的接线注意事项：第一、控制接线，你把它看成直流继电器来考虑。
时间继电器工作原理及使用注意事项
时间继电器工作原理及使用注意事项————————————————————————————————作者：————————————————————————————————日期：时间继电器工作原理及使用注意事项在交流电路中常采用空气阻尼型时间继电器,它是利用空气通过小孔节流的原理来获得延时动作的。
它由电磁系统、延时机构和触点三部分组成。
时间继电器可分为通电延时型和断电延时型两种类型。
空气阻尼型时间继电器的延时范围大(有0.4～60s和0.4～180s 两种) ，它结构简单,但准确度较低。
当线圈通电（电压规格有ac380v、ac220v或dc220v、dc24v等）时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。
但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。
经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。
从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。
延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。
吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。
空气经出气孔被迅速排出。
时间继电器的使用注意事项：1.必须按接线端子图正确接线、核对继电器额定电压与将接的电源电压是否相符，直流型注意电源极性。
2.对于晶体管时间继电器，延时刻度不表示实际延时值，仅供调整参考。
若需精确的延时值，需在使用时先核对延时数值。
3.JS7-A时间继电器由于无刻度，故不能准确地调整延时时间，同时气室的进排气孔也有可能被尘埃堵住而影响延时的准确性，应经常清除灰尘及油污。
4.JS7- 1A, JS7-2A系列时间继电器只要将电磁线圈部分转动180°即可将通电延时改为断电延时方式。
5.JS11－系列通电延时继电器，必须在分断离合器电磁铁线圈电源时才能调节延时值;而JS11一口2系列断电延时继电器，必须在接通离合器电磁铁线圈电源时才能调节延时值。
时间继电器说明书
时间继电器说明书时间继电器说明书1. 简介时间继电器是一种电气设备，用于控制电路在特定时间间隔内的开关操作。
它可以在预定的时间后自动打开或关闭电路，用户可以根据自己的需要调整时间间隔。
时间继电器广泛应用于定时控制、定时报警、定时通断以及定时计量等领域。
2. 工作原理时间继电器的工作原理是基于电磁吸合和释放机制。
它由一个电磁线圈和一个触点组成。
当电磁线圈通电时，产生一个磁场使触点闭合，电路闭合；当电磁线圈断电时，触点打开，电路断开。
通过调整电磁线圈通电的时间和断电的时间，可以实现定时开关的功能。
3. 安装和接线时间继电器的安装和接线相对简单，但需要注意以下事项：- 首先，确保切断电源，以避免触电和设备损坏。
- 确认继电器的额定电压和工作电压是否匹配。
- 将时间继电器连接到电路中，注意正确连接继电器的输入和输出端子。
- 根据需要，可以采用螺丝、焊接或插件等方式固定时间继电器。
4. 使用方法使用时间继电器时，用户需要调整时间继电器的参数以实现所需的定时功能。
具体操作步骤如下：1. 通电：将时间继电器连接到电源电路中，确保电源稳定。
2. 设置时间：根据所需的定时时间，调整继电器上的旋钮或按键，设置合适的工作时间。
3. 开始运行：确认时间设置无误后，打开电源，时间继电器将开始按照设置的时间间隔进行开关操作。
5. 注意事项在使用时间继电器时，需要注意以下事项：- 请按照设备说明书上的电气参数和使用条件来使用时间继电器，避免过压或过载造成的设备损坏。
- 请定期检查和清洁时间继电器，确保其正常工作。
如发现继电器产生异常声音、发热或其他故障，请立即停止使用，并寻找专业人士进行维修或更换。
- 在操作和维护时间继电器时，务必切断电源，以免触电和电路损坏。
- 请妥善保管时间继电器的使用说明书和保修卡，以备将来查询或维修。
6. 常见问题解答问题1：继电器无法正常工作，怎么办？- 解决方法：首先检查电源线是否连接正确，电压是否稳定；其次，检查继电器的触点是否清洁，是否存在松动或损坏；最后，检查继电器的参数设置是否正确。
时间继电器原理
时间继电器原理时间继电器是一种电器装置，用来控制电路中的开关动作时间。
它通过输入一个电压信号，经过内部的电路和机械结构加工，产生一个预设的持续时间信号，然后输出给外部负载。
时间继电器的原理是基于电磁铁和机械结构的相互作用来实现。
时间继电器通常由以下几个主要组成部分构成：电磁铁、触点、电容器、电阻器以及机械结构。
电磁铁是时间继电器的核心部分之一，它由铁芯、线圈等组成。
当通电时，电流通过线圈产生一个磁场，使得铁芯受到电磁力的作用而产生运动。
电磁铁的运动通过机械结构来实现开关的动作。
触点是另一个关键部分，它是由导电材料制成的，起到电流导通和断开的作用。
时间继电器的触点通常是由单刀单掷或者双刀双掷的类型。
触点在通电时闭合，断电时打开，来控制电路中负载的开关动作。
电容器和电阻器是用来控制电流和电压变化的元件。
电容器的作用是存储电荷，并且可以释放电荷。
电阻器是用来限制电流通过，控制电路中电压的变化。
这两个元件可以通过改变其数值和连接方式来调节时间继电器的时间延迟。
机械结构是时间继电器中的重要组成部分，它连接电磁铁和触点，并将电磁铁的运动转化为触点的动作。
机械结构通常由钢片、弹簧等构成，通过弹性力来实现闭合和断开触点的动作。
时间继电器的工作原理如下：1. 电源输入信号：当电源输入信号到达时间继电器时，电流经过线圈，产生磁场。
磁场的强弱与电流大小成正比。
2. 磁力产生：线圈中的电流产生磁场，磁场与铁芯相互作用，产生磁力。
磁力的大小与线圈中的电流和铁芯的特性有关。
3. 运动控制：磁力作用于铁芯，使其受到推拉力，进而带动机械结构的运动。
机械结构通过弹性力控制触点的闭合和断开动作。
4. 触点动作：当机械结构运动到一定程度时，触点会闭合或者断开。
触点闭合时，电流可以通过，负载得到通电，负载工作。
触点断开时，电流被断开，负载停止工作。
5. 时间延迟：时间继电器的延迟时间取决于电容器和电阻器的数值和连接方式。
通过调节电容器和电阻器的数值，可以改变时间继电器的延迟时间。

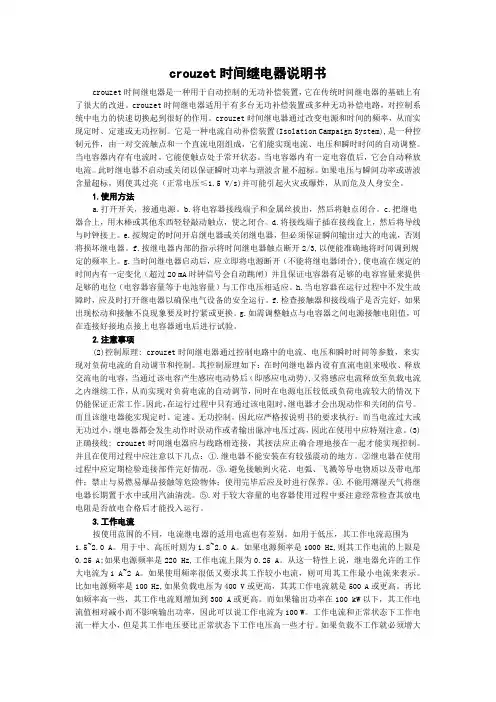

crouzet时间继电器说明书
crouzet时间继电器说明书crouzet时间继电器是一种用于自动控制的无功补偿装置，它在传统时间继电器的基础上有了很大的改进。
crouzet时间继电器适用于有多台无功补偿装置或多种无功补偿电路，对控制系统中电力的快速切换起到很好的作用。
crouzet时间继电器通过改变电源和时间的频率，从而实现定时、定速或无功控制。
它是一种电流自动补偿装置(Isolation Campaign System),是一种控制元件，由一对交流触点和一个直流电阻组成，它们能实现电流、电压和瞬时时间的自动调整。
当电容器内存有电流时，它能使触点处于常开状态。
当电容器内有一定电容值后，它会自动释放电流。
此时继电器不启动或关闭以保证瞬时功率与谐波含量不超标。
如果电压与瞬间功率或谐波含量超标，则使其过亮（正常电压≤1.5 V/s)并可能引起火灾或爆炸，从而危及人身安全。
1.使用方法a.打开开关，接通电源。
b.将电容器接线端子和金属丝拔出，然后将触点闭合。
c.把继电器合上，用木棒或其他东西轻轻敲动触点，使之闭合。
d.将接线端子插在接线盒上，然后将导线与时钟接上。
e.按规定的时间开启继电器或关闭继电器，但必须保证瞬间输出过大的电流，否则将损坏继电器。
f.按继电器内部的指示将时间继电器触点断开2/3,以便能准确地将时间调到规定的频率上。
g.当时间继电器启动后，应立即将电源断开（不能将继电器闭合),使电流在规定的时间内有一定变化（超过20 mA时钟信号会自动跳闸）并且保证电容器有足够的电容容量来提供足够的电位（电容器容量等于电池容量）与工作电压相适应。
h.当电容器在运行过程中不发生故障时，应及时打开继电器以确保电气设备的安全运行。
f.检查接触器和接线端子是否完好，如果出现松动和接触不良现象要及时拧紧或更换。
g.如需调整触点与电容器之间电源接触电阻值，可在连接好接地点接上电容器通电后进行试验。
2.注意事项(2)控制原理: crouzet时间继电器通过控制电路中的电流、电压和瞬时时间等参数，来实现对负荷电流的自动调节和控制。
时间继电器原理图及其作用
时间继电器原理图及其作用时间继电器是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件，也许可以这样说：用来控制较高电压或较大功率的电路的电动开关：给继电器工作线圈一个控制电流，继电器就吸合，对应的触点就接通或断开。
在供电电路中，继电器也被称为接触器。
从驱动时间继电器工作的电源要求（驱动线包工作电压）来分，一般继电器分交流继电器与直流继电器，分别用于交流电路和直流电路，另外，依据其工作电压的高低，有6、9、12、24、36、110、220、380等不同的工作电压，使用于不同的控制电路上。
时间继电器另一个区分点是它的触点（执行接通或断开被控制电路的开关），分别有常开、常闭、转换的区别，另外还有触点多少的区别，可以控制多大的工作电压及电流（即触点允许控制的功率）的区别，供不同用途选用；另外特殊触点还有带自锁（动作后即使控制电压消失，触点自己保持失去控制时的状态），带延时吸合或延时释放功能等种类，供特殊情况下使用。
从继电器外形来区分，有密封、小型、微型等区别。
有时候，比如说，一个控制电路从按钮控制开始，到最后控制负荷的时间继电器中间，还使用了其他继电器，因为这些继电器只起控制其他继电器工作的作用，其触点负荷不需要很大，用在这些部位的继电器，常称为中间继电器。
比如，使用三个按钮与继电器（交流接触器）及热保护等可以组成控制三相电动机的正、翻转及停止电路。
洗衣机内，继电器在微电脑控制下，接合、断开控制电机使波轮正、反转等，都是继电器的任务，因为微电脑的输出不能直接驱动洗衣机马达工作，所以请了“继电器”。
使用各种传感器检测的电路检测温度、压力、时间等不同物理量，检测的输出接上继电器，就分别组成所谓电压继电器、压力继电器等等。
这类继电器，实际上是包含继电器在内的电子器件，并非独立的继电器。
补充部分特殊继电器，这些继电器不需要其他电路，可以对不同的讯号作出不同的反应（接通不同的触点）：步进继电器：以前自动电话总机使用很多，继电器本身就可以根据输入控制线圈的脉冲个数自动将动触点移动到相应的位置，比如输入6个脉冲，动触点就接通6号定触点，输入9个脉冲，就接到9号触点，这样。
时间继电器工作原理
时间继电器工作原理
时间继电器是一种利用机械传动和电磁力的电气元件，用于控制电路中的时间延时。
它工作的原理如下：
1. 结构组成：时间继电器一般由电磁铁、触点系统、时间调整装置和外壳等部分组成。
2. 电磁铁原理：时间继电器中的电磁铁采用电磁线圈与铁芯相互作用的方式工作。
当电流通过电磁线圈时，产生的磁场会吸引铁芯，使其移动。
3. 触点系统：时间继电器中的触点系统通过机械传动和电磁力来实现时间延时功能。
触点一般由正常触点和延时触点组成。
正常触点用于控制电路的开关动作，延时触点用于控制延时结束后的其他动作。
4. 时间调整装置：时间继电器中一般设有时间调整装置，可根据需要调整时间延时的长度。
需要注意的是，时间延时的范围和调整精度是由时间继电器的设计和制造决定的。
5. 工作原理：当时间继电器通电时，电磁铁激励，吸引铁芯移动，触点动作。
此时，延时触点处于动作位置，保持连通状态，而正常触点处于断开状态。
当电流断开时，电磁铁解除激励，铁芯回归原位，触点恢复到初始状态。
6. 使用方法：时间继电器接入电路后，根据需要设置时间延时长度。
通常情况下，时间继电器用于定时控制电器设备的启动
和停止，以及在电路中实现各种时间延时操作。
综上所述，时间继电器的工作原理主要是基于电磁铁的吸引和释放，通过触点系统的机械传动和电磁力来实现时间延时功能。
时间继电器的作用及功能原理
时间继电器的作用及功能原理Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998时间继电器的作用及功能原理2011年11月04日 11:30来源：本站整理作者：秩名(0)时间继电器是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件，也许可以这样说：用来控制较高电压或较大功率的电路的电动开关：给继电器工作线圈一个控制电流，继电器就吸合，对应的触点就接通或断开。
在供电电路中，继电器也被称为接触器。
关键字:时间继电器,继电器从驱动时间继电器工作的电源要求(驱动线包工作电压)来分，一般继电器分交流继电器与直流继电器，分别用于交流电路和直流电路，另外，依据其工作电压的高低，有6、9、12、24、36、110、220、380等不同的工作电压，使用于不同的控制电路上。
时间继电器另一个区分点是它的触点(执行接通或断开被控制电路的开关)，分别有常开、常闭、转换的区别，另外还有触点多少的区别，可以控制多大的工作电压及电流(即触点允许控制的功率)的区别，供不同用途选用;另外特殊触点还有带自锁(动作后即使控制电压消失，触点自己保持失去控制时的状态)，带延时吸合或延时释放功能等种类，供特殊情况下使用。
1.时间继电器当吸引线圈通电或断电后其触点经过一定延时再动作的继电器。
(1)结构(图2-3)(2)时间继电器的符号(图2-4)(3)时间继电器认识类型认识：电磁式、空气阻尼式、电动式、电子式①直流电磁式时间继电器——用于直流电气控制电路中，只能直流断电延时动作。
优点：结构简单、运行可靠、寿命长;缺点：延时时间短。
②空气阻尼式时间继电器——利用空气阻尼作用获得延时。
分：通电延时、断电延时两种。
③电子式时间继电器——分R-C式晶体管和数字式时间继电器。
优点：延时范围宽、精度高、体积小、工作可靠。
晶体管式时间继电器以RC电路电容充电时电容器上的电压逐步上升的原理为基础。
时间继电器的结构
时间继电器的结构时间继电器是一种常用的电气控制器件，它可以根据预设的时间延时来控制电路的通断。
时间继电器的结构设计精巧，下面将详细介绍其结构组成及工作原理。
时间继电器的主要结构包括：触点组、电磁铁、控制电路和延时调节装置。
首先是触点组，时间继电器的触点组由固定触点和动作触点组成。
固定触点固定在继电器的静态部分，而动作触点则连接在继电器的动作部分。
当电磁铁通电时，动作部分会受到吸引力，使得动作触点与固定触点闭合或断开，从而实现电路的通断控制。
其次是电磁铁，电磁铁是时间继电器的核心部件之一。
通电时，电磁铁内部会产生磁场，从而吸引或排斥动作部分，使得触点组发生动作。
电磁铁的设计合理与否直接影响到继电器的稳定性和可靠性。
控制电路是时间继电器的另一个重要组成部分。
控制电路通过对电磁铁加电或断电来控制继电器的工作状态。
控制电路设计的好坏将影响到继电器的响应速度和精度。
最后是延时调节装置，延时调节装置用来设置时间继电器的延时时间。
通过调节延时装置，可以灵活地控制继电器的动作时间，以满足不同的控制需求。
时间继电器的工作原理如下：当控制电路给电磁铁加电时，电磁铁产生磁场，吸引动作部分使得触点闭合，电路通电。
延时调节装置开始计时，当设定的延时时间到达时，延时装置将断开电路，动作部分受力减小，触点打开，电路断电。
这样，通过延时装置的作用，时间继电器可以实现按照设定的时间延时控制电路的通断。
总的来说，时间继电器的结构设计合理，各部件协作密切，能够稳定可靠地实现电路的延时控制。
在电气控制系统中，时间继电器扮演着重要的角色，广泛应用于各种自动化设备和控制系统中，为生产和生活带来了便利和效率。
时间继电器作用和注意事项
时间继电器作用和注意事项时间继电器是一种电气装置，用于控制电路在一定时间间隔内的启停或状态变换。
它通过开合继电器触点，实现对电路的控制和调节。
时间继电器广泛应用于各个领域，如工业自动化、电力系统、交通信号灯、家用电器等。
时间继电器的作用主要包括以下几个方面：1. 延时保护：时间继电器可以在电路受到异常情况时，提供一定的延时保护。
例如，在电力系统中，当电压或电流超过设定的阈值时，时间继电器可以产生延时信号，使电路断开或切换，以保护设备免受损坏。
2. 循环控制：时间继电器可以根据设定的循环时间，周期性地开关电路。
这种循环控制可以应用于各种需要定时重复操作的场合，如汽车喇叭、灯光控制等。
3. 时间计量：有些时间继电器是带有计时功能的，可以精确地测量电路的运行时间。
例如，在工业生产中，可以使用时间继电器来记录机器的运行时间，以便进行生产效率的分析和管理。
时间继电器的使用需要注意以下几点：1. 安装与维护：时间继电器应根据设备要求进行正确的安装和连接，避免电线接触不良或短路等问题。
在日常使用中，应定期对时间继电器进行检查和维护，确保其正常运行。
2. 延时设定：时间继电器的延时时间应根据具体应用需求进行设定，并经过充分的测试和调试确认。
在设定延时时间时，还需要考虑实际环境的温度、湿度等因素，以确保延时时间的准确性和稳定性。
3. 阻尼电阻：时间继电器的电路可能会产生电磁干扰或冲击，为了减小这种干扰和冲击对继电器的影响，可以在继电器的触点或线圈上并联一个阻尼电阻。
4. 工作温度：时间继电器有一定的工作温度范围，不同型号的继电器具有不同的工作温度限制。
在使用时间继电器时，应尽量避免超出其工作温度范围，以免影响继电器的正常工作。
5. 可靠性和寿命：时间继电器的可靠性和使用寿命是考虑的重要因素。
在选购继电器时，应注意选择具有较高可靠性和长寿命的品牌和型号。
此外，在使用过程中，还需避免过载和过压等情况，以延长继电器的使用寿命。
时间继电器的作用和原理
时间继电器的作用和原理
时间继电器是一种用于控制电路开关和延时的电器元件。
它常用于自动化控制系统、家电、工业生产线等领域。
时间继电器的原理基于电磁感应。
它由电磁铁和一对触点组成，其中电磁铁由线圈和铁芯构成。
当通电时，线圈产生磁场，将铁芯吸引，从而闭合触点，使控制电路通电。
当断开供电时，磁场消失，铁芯回复原位，触点断开，控制电路断电。
时间继电器还配有调整延时时间的装置，通常是通过旋钮来设置。
延时时间可以根据具体需求进行调整，从几百毫秒到几分钟不等。
当控制电路通电后，在设定的延时时间内，时间继电器保持闭合状态。
一旦延时时间到达，时间继电器触发，触点断开，控制电路断电。
时间继电器的作用主要有以下几个方面：
1. 延时控制：通过设定延时时间，实现电路的延时开关，可用于灯光控制、风扇启停等场景，提高电路的智能化和节能效果。
2. 保护电路：时间继电器可以在电路过载、短路等异常情况下自动断开电路，保护电器设备免受损坏。
3. 控制序列：时间继电器可结合其他电器元件，通过设置不同的延时时间，实现复杂的电路控制序列，如自动控制流水线上各个工位的启停。
4. 防止电压干扰：时间继电器可通过设置适当的延时时间，避免电路在电压波动或短暂停电后立即恢复导致的频繁开关。
总之，时间继电器通过调整延时时间控制电路的开关状态，实
现延时控制、保护电路、控制序列以及防止电压干扰等功能。
它在自动化控制中起到关键作用，提高了电路的稳定性和可靠性。
时间继电器的工作原理
时间继电器的工作原理时间继电器是一种利用电磁原理控制开关的装置，它能够在一定的时间范围内控制电路的通断，从而实现定时控制的功能。
时间继电器广泛应用于工业自动化、家用电器、照明控制等领域，其工作原理十分复杂而精密。
本文将从时间继电器的结构、工作原理、应用领域等方面进行详细介绍。
一、时间继电器的结构。
时间继电器通常由电磁铁、触点、电阻、电容、电源等元件组成。
其中，电磁铁是时间继电器的核心部件，它由线圈和铁芯组成。
当线圈通电时，电磁铁会产生磁场，使铁芯受到吸引力而移动，从而控制触点的开闭。
触点是时间继电器的开关部件，它能够在电磁铁的作用下实现通断电路的控制。
电阻和电容则用于调节电路的参数，保证时间继电器稳定可靠地工作。
二、时间继电器的工作原理。
时间继电器的工作原理主要是利用电磁铁的磁场产生吸引力来控制触点的开闭，从而实现电路的通断。
具体来说，时间继电器在工作时，首先通过电源给电磁铁的线圈通电，使其产生磁场。
磁场产生后，铁芯受到吸引力而移动，使得触点闭合，电路通电。
随着时间的推移，电容器逐渐充电，当充电到一定程度时，电容器释放出的能量会使得电磁铁失去磁性，铁芯不再受到吸引力而复位，触点断开，电路断电。
这样，时间继电器就能够在一定的时间范围内控制电路的通断，实现定时控制的功能。
三、时间继电器的应用领域。
时间继电器由于其可靠性高、使用方便等特点，被广泛应用于各个领域。
在工业自动化领域，时间继电器常用于控制设备的启停、定时加热、定时搅拌等操作，实现生产过程的自动化控制。
在家用电器领域，时间继电器常用于空调、洗衣机、热水器等家电产品中，实现定时开关机、定时加热等功能，提高了家电产品的智能化程度。
在照明控制领域，时间继电器常用于室内照明系统中，实现定时开关灯、定时调光等功能，提高了照明系统的能效和舒适性。
总之，时间继电器作为一种重要的控制装置，其工作原理复杂而精密，应用范围广泛。
随着科技的不断进步，时间继电器的功能和性能也在不断提升，将为各个领域的自动化控制提供更加可靠和智能的解决方案。
时间继电器接触器的原理
时间继电器接触器的原理时间继电器接触器是一种常用的电控元件，用于控制和延时电路的工作。
它通常由电磁铁和一系列触点组成，通过控制触点的开闭来实现电路的断开和闭合。
下面将详细介绍时间继电器接触器的工作原理。
时间继电器接触器的核心部分是电磁铁，它由线圈、铁芯和机械机构组成。
线圈通电时，会产生电磁力使铁芯受到吸引，通过机械机构的运动将接点闭合或断开。
以下是时间继电器接触器的工作原理的详细步骤：1. 线圈通电：当控制信号通过线圈时，线圈内会形成一个磁场。
线圈的制作材料通常是绝缘电线，它绕绕在铁芯上，当通电时，线圈内会产生磁通量。
2. 磁通产生：线圈产生的磁场会使铁芯磁化，形成一条磁通量。
磁通量的大小与线圈通电时间的长短成正比。
3. 吸引铁芯：磁化的铁芯会受到电磁力的作用而被吸引。
铁芯会向线圈的一侧移动，这个运动是由机械机构控制的。
4. 触点闭合：当铁芯被吸引到一定程度时，机械机构会使触点闭合。
闭合的触点使电流可以流经时间继电器接触器，从而使控制的电路闭合。
5. 触点断开：当线圈断电时，铁芯会失去磁性，失去吸引力，机械机构会使触点断开。
断开的触点会切断控制电路，使之不再通电。
通过控制线圈的通断，时间继电器接触器可以实现对电路的断开和闭合，并且可以延时一段时间后再断开或闭合电路。
实际应用中，时间继电器接触器通常用于控制设备的启动和停止，也可用于定时控制等场合。
时间继电器接触器在工业自动化中起到了至关重要的作用。
它可以实现很多复杂的控制功能，帮助提高生产效率和安全性。
同时，它也有一定的局限性，如延时时间有一定限制，不能实现过长时间的延时控制。
因此，在使用时间继电器接触器时，需要根据实际需求和性能要求来选择合适的类型和规格。
总之，时间继电器接触器通过线圈产生的磁场吸引铁芯，控制机械机构使触点闭合或断开，从而实现对电路的控制和延时。
它是一种常见的电控元件，广泛应用于工业控制和自动化系统中。
时间继电器 原理
时间继电器原理
时间继电器是一种能够根据预设的时间参数来控制电路的继电器。
它通常由电磁继电器和时钟电路组成。
时间继电器的工作原理如下：首先，通过时钟电路提供的时钟脉冲，驱动继电器的触点切换。
触点有两个状态：一个是常闭状态，另一个是常开状态。
通常，触点处于常闭状态，当时钟电路提供的脉冲到达预设的时间点时，触点切换到常开状态，从而切断或接通电路。
具体来说，时间继电器的工作原理如下：在时钟电路中，一个定时器会不断地产生固定频率的脉冲信号。
这些脉冲信号通过计数器进行计数，并与预设的时间参数进行比较。
当计数器的值与预设值相等时，计数器会触发触发器，使继电器的触点切换状态。
在电磁继电器中，触点的切换通过控制电流的流向来实现。
当触点处于常闭状态时，控制电路的电流通过电磁线圈，使线圈产生磁场，将触点吸引住，从而闭合电路。
当触点切换到常开状态时，电流停止流过电磁线圈，线圈的磁场消失，触点恢复到常开状态，电路断开。
时间继电器广泛应用于定时控制领域，如照明设备、温度控制、电动机启停等。
它的工作原理可靠且易于调节，能够精确控制电路的开关时间，提高电路的稳定性和安全性。
什么是继电器触点继电器触点的用处
什么是继电器触点继电器触点的用处继电器的触点就是处于常开或者常闭的状态，也就是简单的理解为开关常开或者常关使信号接通或者断开的接点就叫继电器的触点。
那么你对继电器触点了解多少呢?以下是由店铺整理关于什么是继电器触点的内容，希望大家喜欢!继电器触点的介绍触点构成所谓触点构成，就是指接触机构。
例如：b触点(Break触点)，a 触点(Make触点)， c触点(Transfer触点)等。
触点极数所谓触点极数就是触点回路数。
触点记号各接触机构分别以下列方式表示：a触点(常开) b触点(常闭) c触点(转换) MBB触点相对国内早期说法：H(动合，即常开触点)，D(动断，即常闭触点)，Z(转换触点)规格负载决定开关部(触点)性能之标准值，以触点电压及电流的组合来表示。
继电器触点的用处判断作用一般有两类触点，控制触点和信号触点。
控制触点是用220V/380V电压供电，一般在这个回路中接有一个更小的继电器或者别的开关，也就是说闭合这个开关或继电器，就给中间继电器的线圈供电，继电器吸合。
信号触点起反馈作用，它能提供两种状态，闭合断开，这样别的控制电路就能判断接触器是否正常吸合。
主导自动、遥控、监测继电器触点的特性坡度电子触点可以使继电器免除触点间隙调整。
可以弥补电子触点造成的触点点接触。
继电器触点是继电器的最重要组成部分。
它们的性能受以下因素的很大影响，诸如触点的材料，所加电压及电流值(特别是使触点激励和去激励时的电压及电流波形)，负载的类型，工作频率，大气环境，触点配置及跳动。
如果其中任何因素不能满足预定值，可能就要发生诸如触点间的金属电积，触点焊接，磨损，或触点电阻快速增加等问题。
继电器的主要作用继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。
继电器一般都有能反映一定输入变量(如电流、电压、功率、阻抗、频率、温度、压力、速度、光等)的感应机构(输入部分);有能对被控电路实现“通”、“断”控制的执行机构(输出部分);在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构(驱动部分)。
时间继电器线圈及瞬动触点符号和延时触点符号
时间继电器线圈及瞬动触点符号和延时触点符号
图线圈及瞬动触点符号
断电延时型时间继电器的原理与此类似。
时间继电器在电器原理图中的符号及解释如下。
时间继电器的符号分为常规符号和延时触点符号，由于在后续课程中需要使用，而其中的延时触点符号样式、名称、作用一一对应，种类较多，因此请同学们对此部分加强记忆。
为便于记忆延时符号形状，可把握如下规律：或中的半圆弧可假想成气动外形，当触点朝圆弧内凹方向运动时，空气阻力较大，会运动得慢些，此方向会有延时；反之，当触点朝圆弧外凸方向运动时，空气阻力小，可瞬时动作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
延时触点分4类，都是通过时间继电器、延时中间继电器或微机保护时间元件实现，以完成保护复杂逻辑的需要。
①延时闭合常开触点，给元件输入1的激励（线圈励磁），延时输出1的响应（触点闭合）。
②延时打开常开触点，给元件输入0的激励（线圈失磁），延时输出0的响应（触点打开）。
③延时闭合常闭触点，给元件输入0的激励（线圈失磁），延时输出1的响应（触点闭合）。
④延时打开常闭触点，给元件输入1的激励（线圈励磁），延时输出0的响应（触点打开）。
首先，继电器分得电和失电两个状态，1、2
端子通电为得电，反之为失电。
延时都是以得
电或者失电的状态起始点作为时间零点开始延时的。
其次，正如大家说的，继电器的触点分常开和常闭两种触点，这里的常开和常闭，
是指继电器自然状态时触点是断开的、闭合的。
我们现在把两种状态和两种触点进行组合，便得到了四种接点，如图。
3--4
：这个触点叫它“常开延时闭合触点”，从得电开始延时，延时t秒闭合。
6--7：这个触点叫它“常开延时断开触点”，从失电开始延时。
3--5：“常闭延时闭合触点”，从失电开始延时。
6--8：“常闭延时断开触点”，从得电开始延时。
你说的是6--7和3--5，其实现在的教科书这种简化叫法确实不容易理解。
你看这种全称叫法是不是好理解些：常开延时断开触点：“常开、得电闭合、失电延时断开触点”
常闭延时闭合触点：“常闭、得电断开、失电延时闭合触点”
好理解吗？有不理解的请追问。
常开延时闭合”触点，线圈在通电时刻并不闭合，从通电时刻起，延时 t 秒才闭合。
“常闭延时断开触点”，在通电时刻不断开，要从通电时刻起，延时 t 秒才断开。
