热泵测试验收方案及标准

合集下载

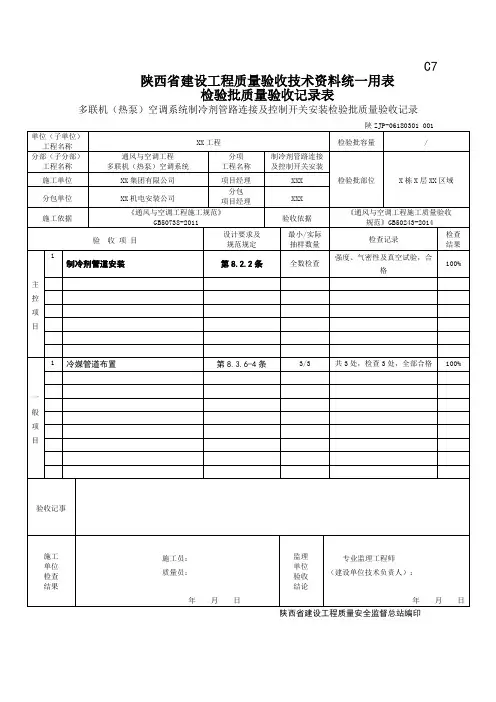

06180301多联机(热泵)空调系统制冷剂管路连接及控制开关安装检验批质量验收记录

C7 陕西省建设工程质量验收技术资料统一用表
检验批质量验收记录表
多联机（热泵）空调系统制冷剂管路连接及控制开关安装检验批质量验收记录
陕西省建设工程质量安全监督总站编印
填写规则：
1、施工依据：《通风与空调工程施工规范》GB50738-2011
2、验收依据：《通风与空调工程施工质量验收规范》GB50243-2013
3、主控项目：
8.2.2 制冷剂管道系统应按设计或产品要求进行强度、气密性及真空试验，且应合格。

检查数量：全数检查。

检查方法：旁站、观察检查和查阅试验记录。

4、一般项目：
8.3.6 多联机空调系统的安装，应符合下列规定：
4 室内外机组间冷媒管道的布置，应整齐并采用合理的短捷路线。

检查数量：按Ⅱ方案。

检查方法：尺量、观察检查。

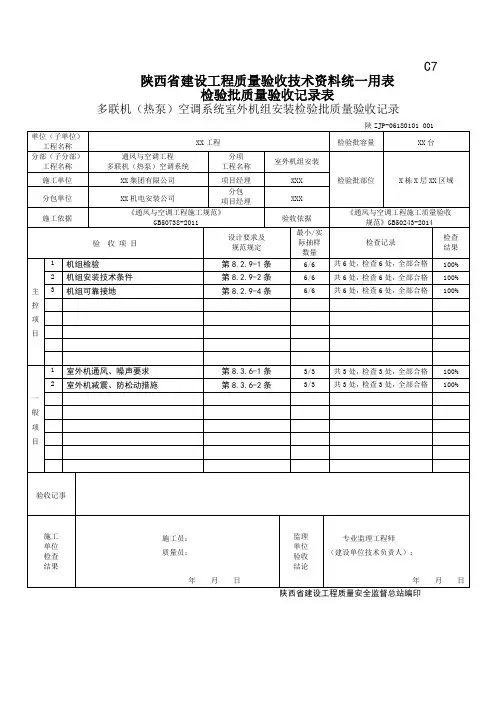

06180101多联机(热泵)空调系统室外机组安装检验批质量验收记录

C7 陕西省建设工程质量验收技术资料统一用表
检验批质量验收记录表
多联机（热泵）空调系统室外机组安装检验批质量验收记录
陕西省建设工程质量安全监督总站编印
填写规则：
1、施工依据：《通风与空调工程施工规范》GB50738-2011
2、验收依据：《通风与空调工程施工质量验收规范》GB50243-2013
3、主控项目：
8.2.9 多联机空调（热泵）系统的安装应符合下列规定：
1 多联机空调（热泵）系统室内机、室外机产品的性能、技术参数等应符合设计要求，并具有出厂合格证、产品性能检验报告；
2 室内机、室外机的安装位置、高度应符合设计及产品技术的要求，固定可靠。

室外机的通风条件必须良好；
4 安装在户外的室外机组应有可靠接地，以及防雷保护措施。

检查数量：按Ⅰ方案。

检查方法：旁站、观察检查和查阅试验记录。

4、一般项目：
8.3.6 多联机空调系统的安装，应符合下列规定：
1 室外机的通风应通畅，无明显短路现象；运行时无异常噪声；当多台机组集中安装时，不应影响相邻机组的正常运行；
2 室外机组应安装在设计专用平台上，并应有减振与防松动的措施；。

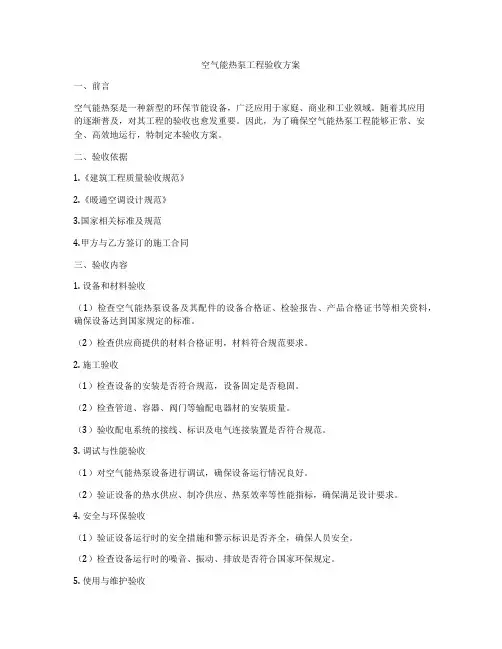

空气能热泵工程验收方案

空气能热泵工程验收方案一、前言空气能热泵是一种新型的环保节能设备，广泛应用于家庭、商业和工业领域。

随着其应用的逐渐普及，对其工程的验收也愈发重要。

因此，为了确保空气能热泵工程能够正常、安全、高效地运行，特制定本验收方案。

二、验收依据1.《建筑工程质量验收规范》2.《暖通空调设计规范》3.国家相关标准及规范4.甲方与乙方签订的施工合同三、验收内容1. 设备和材料验收（1）检查空气能热泵设备及其配件的设备合格证、检验报告、产品合格证书等相关资料，确保设备达到国家规定的标准。

（2）检查供应商提供的材料合格证明，材料符合规范要求。

2. 施工验收（1）检查设备的安装是否符合规范，设备固定是否稳固。

（2）检查管道、容器、阀门等输配电器材的安装质量。

（3）验收配电系统的接线、标识及电气连接装置是否符合规范。

3. 调试与性能验收（1）对空气能热泵设备进行调试，确保设备运行情况良好。

（2）验证设备的热水供应、制冷供应、热泵效率等性能指标，确保满足设计要求。

4. 安全与环保验收（1）验证设备运行时的安全措施和警示标识是否齐全，确保人员安全。

（2）检查设备运行时的噪音、振动、排放是否符合国家环保规定。

5. 使用与维护验收（1）验收使用说明书、维护手册是否完整，是否提供了设备的操作指导和维护要求。

（2）对用户进行设备的使用和维护培训，确保用户能正确操作和维护设备。

四、验收方法1. 对设备及材料进行抽检验收，确保设备和材料的质量符合规范要求。

2. 对设备的施工进行检查验收，包括设备的安装、管道、配电系统等。

3. 对设备的性能进行实地测试验收，获取设备的运行数据。

4. 对设备的安全性和环境保护性进行实地检测验收，确保设备的安全、环保达标。

5. 对用户进行设备的使用和维护培训，确保用户能正确操作和维护设备。

五、验收标准1. 设备及材料质量符合国家相关标准和规范要求。

2. 设备的施工质量符合国家相关标准和规范要求。

3. 设备的性能符合设计要求，达到规定的技术指标。

地源热泵系统工程技术、施工和验收标准2013.1.10

地源热泵工程设计、施工和验收标准一、前言㈠、什么是热泵热泵是一种能从自然界的空气、水或土壤等中获取低品位热，经过电力做功，输出可用的高品位热能的设备，可以把消耗的高品位电能转换为3倍甚至3倍以上的热能，是一种高效供能技术。

热泵技术在空调领域的应用可分为空气源热泵、水源热泵以及地源热泵三类。

由于热泵是提取自然界中能量，效率高，没有任何污染物排放，是当今最清洁、经济的能源方式。

在资源越来越匮乏的今天，作为人类利用低温热能的最先进方式，热泵技术已经在全世界范围内受到广泛关注和重视。

夏季，环。

通过冷媒/空气热交换器内冷媒的蒸发将室内空气循环所携带的热量吸收至冷媒中，在冷媒循环的同时再通过冷媒/水热交换器内冷媒的冷凝，由循环水路将冷媒中所携带的热量吸收，最终通过室外地能换热系统转移至地下水或土壤里。

在室内热量通过室内采暖空调末端系统、水源热泵机组系统和室外地能换热系统不断转移至地下的过程中，通过冷媒-空气热交换器（风机盘管），以13℃以下的冷风的形式为房供冷。

㈡、地源热泵制冷原理地源热泵系统在制热状态下，地源热泵机组内的压缩机对冷媒做功，并通过四通阀将冷媒流动方向换向。

由室外地能换热系统吸收地下水或土壤里的热量，通过水源热泵机组系统内冷媒的蒸发，将水路循环中的热量吸收至冷媒中，在冷媒循环的同时再通过冷媒/空气热交换器内冷媒的冷凝，由空气循环将冷媒所携带的热量吸收。

在地下的热量不断转移至室内的过程中，以室内采暖空调末端系统向室内供暖。

㈢、地源热泵的技术特点环保：使用电力，没有燃烧过程，对周围环境无污染排放；不需使用冷却塔，没有外挂机，不向周围环境排热，没有热岛效应，没有噪音；不抽取地下水，不破坏地下水资源。

使用寿命长：使用寿命20年以上，是分体式或窗式空调器的2-4倍。

地源热泵系统可供暖、空调，还可供生活热水，一机多用。

全电脑控制，性能稳定，可以电话遥控，可以进行温湿度控制。

1收集了472高40%3减少70置减少25％的充灌量；属自含式系统，即该装置能在工厂车间内事先整装密封好，因此，制冷剂泄漏机率大为减少。

地源热泵系统检测和评估方法

取样阀
❖ 系统设置
四、工程实例
四、工程实例
测试项目
➢ 地下源热泵系统
室内外环境参数的测试（1）室内温度（2）室外温度
热泵机组的性能测试（1）热泵机组热源侧的进出口水温（2）热泵机组热源侧的流量（3）热泵机组用户侧的进出口水温（4）热泵机组用户侧的流量（5）热泵机组的输入功率
热泵系统供热/冷的效果评估热泵机组的性能评估热泵系统的性能评估节能效益的评估环境效益的评估经济效益的评估
三、测试评估方法
测试条件
➢地源热泵系统的测评应在工程竣工验收合格、投入正常使用后进行。 ➢地源热泵系统制热性能的测评应在典型制热季进行，制冷性能的测评应在典型制冷季进行。对于冬、夏季均使用的地源热泵系统，应分别对其制热、制冷性能进行测评。 ➢热泵机组制热/制冷性能系数的测定工况应尽量接近机组的额定工况，机组的负荷率宜达到机组额定值的80%以上；系统能效比的测定工况应尽量接近系统的设计工况，系统的最大负荷率宜达到设计值的60%以上；室内温湿度检测应在建筑物达到热稳定后进行。 ➢应同时对测试期间的室外温度进行监测，记录测试期间室外温度的变化情况。
四、工程实例
测评结果
➢ 热泵机组性能
✓ 地源侧性能测试：当地的水文、地质情况和地源侧换热系统的性能，测试结果反应了地源热泵方案的可行性和适用性。
✓ 应用效果测试：地源热泵系统的实际性能，测试结果反映了设备、设计、安装和运行管理的综合能力和水平。
二、目前的现状
不同测试方法的区别
➢ 测试目的
✓ 试验室测试：对不同热泵机组的性能进行分析和评价，为热泵机组的设计和选型提供依据。
三、测试评估方法
评估方法
➢ 节能效益评估

地源热泵调试方案

地源热泵调试方案一、项目概述咱们先来聊聊这个项目的大概情况。

这次要调试的地源热泵系统，可是个大工程，涉及到建筑物的供暖和制冷，节能环保那是必须的。

咱们要做的，就是让这个系统稳定高效地运行起来，确保冬暖夏凉。

二、调试目的调试的目的，简单来说，就是让地源热泵系统达到最佳工作状态。

具体点说，就是：1.确保系统各个部件正常运行，无故障。

2.调整系统参数，实现高效节能。

3.保证供暖和制冷效果，让用户满意。

三、调试前的准备工作1.检查系统设备：确保所有设备完好无损，连接管道无泄漏。

2.准备调试工具：包括温度计、压力表、流量计等，这些工具可是调试过程中必不可少的。

3.确定调试人员：调试团队要有明确的分工，各司其职，确保调试过程顺利进行。

四、调试步骤下面，就到了重头戏——调试步骤。

这一部分，咱们要一步一步来，可不能急。

1.启动系统：先让地源热泵系统运转起来，看看各部件是否协同工作。

2.测量参数：用温度计、压力表等工具，测量系统各点的温度、压力等参数。

3.调整参数：根据测量结果，调整系统参数，让系统达到最佳工作状态。

4.检查效果：调试一段时间后，检查供暖和制冷效果，看看是否达到预期目标。

五、调试中的注意事项1.安全第一：调试过程中，要确保人员安全，避免触电、烫伤等事故发生。

2.记录数据：调试过程中，要详细记录各项数据，以便后续分析和调整。

3.保持沟通：调试团队之间要保持沟通，发现问题及时解决。

六、调试后的验收1.供暖和制冷效果：确保系统在冬季供暖和夏季制冷时，能达到设定的温度。

2.节能效果：检查系统运行过程中的能耗，确保节能环保。

3.系统稳定性：观察系统运行一段时间后，是否稳定可靠。

七、后续维护1.定期检查：定期对系统进行巡回检查，发现问题及时处理。

2.更换配件：对于易损件，要定期更换，避免因配件损坏导致系统故障。

3.培训人员：加强对操作人员的培训，提高他们的操作技能和故障处理能力。

注意事项一：系统设备检查调试前，设备检查是关键。

空气源热泵采暖工程方案

空气源热泵采暖工程方案一、项目介绍空气源热泵采暖工程是一种新型的能源利用技术，它通过空气中的热能来进行取暖，从而实现室内环境的恒温。

相比传统的采暖方式，空气源热泵采暖具有节能、环保、安全、舒适等诸多优点，逐渐成为市场主流。

本项目拟在城市居民区进行空气源热泵采暖工程，旨在提供清洁、高效的采暖解决方案，同时降低对传统能源的依赖，促进节能减排和环保发展。

二、工程设施1. 空气源热泵主机：选用品牌知名、性能稳定的空气源热泵主机，满足建筑面积大、采暖需求高的要求。

2. 室内机组：根据建筑面积和布局进行室内机组的设置，保证每个房间的采暖效果均匀。

3. 供水系统：管道、泵、阀门等供水设施的布置，提供循环供暖水。

4. 空气处理系统：空气过滤、新风处理等系统的设置，确保室内空气质量。

5. 控制系统：采用先进的智能控制系统，实现对空气源热泵采暖系统的自动控制、监测和调节。

6. 辅助设施：如保温材料、隔热材料等辅助设施的选择，以减少能源损耗，提高系统效率。

7. 安全设施：安全阀、排气系统、监测设备等安全设施的设置，确保系统安全运行。

三、工程实施1. 前期准备：进行工程测量、设计，并按照相关标准进行规划和布局。

2. 设备采购：从信誉好、品质可靠的供应商处采购空气源热泵主机、室内机组等设备。

3. 安装施工：确保按照规范进行空气源热泵主机、室内机组、供水系统、空气处理系统、控制系统等设备的安装和调试。

4. 联调测试：将各个设施进行联调测试，并对整个采暖系统进行综合测试。

5. 完成验收：组织相关部门进行验收，确保设施建设符合相关法规和标准。

四、运行维护1. 运行监测：建立气源热泵采暖系统的运行监测系统，对设施的运行情况进行实时监测和数据分析，及时发现问题。

2. 定期维护：建立空气源热泵采暖系统的定期维护计划，包括设备清洁、润滑、更换易损件等维护工作。

3. 故障处理：建立系统故障处理机制，采取及时有效的措施解决设备故障，保证采暖系统的正常运行。

地源热泵地埋管检测方案

南京市浦口区桥林产业人才共有产权房建设项目地埋垂直管验收方案编制人：审核人：审批人：桥林产业人才共有产权房建设项目二〇一八年六月地埋垂直管验收方案一、地源热泵概况1、本项目地源侧采用单孔连接形式，每个孔单独一个环路连接至二级集分水器。

2、地埋管换热器内循环介质采用水，不加防冻剂。

3、土壤温度数据采集：每个区域选取一口测温井，共十五口测温井。

4、暖通工程为地源热泵加毛细管辐射空调和集中置换新风系统。

地源井共2660口，孔径为130mm,井有效深度为120米。

在自然地面进行钻井施工，考虑到后期土方开挖的深度。

实际钻井深度为125米。

本工程地下埋管换热器采用垂直钻孔埋管的方式，地源井均布于建筑物地下室范围内。

其形式为长型双U型De25管，双U管及水平管管材及管件采用高密度聚乙烯HDPE管，承压1.6MPa.换热管材质为：高密度聚乙烯HDPE管。

孔内采用De25x2.3mm（外径与壁厚）HDPE 管双U型布置，冬季地埋管换热量为38W/m,夏季地埋管换热量为58W/m，地埋管换热器设计分为若干区域，每个区域布置若干口地源井，每个区域选取一口测温井，共十五口测温井。

地源侧采用单孔连接形式，每个孔单独一个环路连接至二级集分水器。

二、编制目的目前项目已施工完成地源热泵井竖直方向打井工程，为更好的开展水平管施工及对已完成工程质量进行验收，现决定对竖直方向已完成井位进行全面全覆盖的验收，编制本方案。

三、成立验收机构为使地源热泵已完工程验收能更高效、更真实，充分发挥各职能部门的职能，特组织本次验收，成立专门验收小组，由总监理工程师任小组组长，各参建单位任组员，实行统一组织，统一布置，统一计划，统一协调，统一管理。

组长：单德荣组员：(代建单位)缪永、蒋亮（监理单位）刘杰、马烈、金鑫、欧增光（设计单位）江丽（总包单位）王凯、张毛、秦永星、白永刚等（分包单位）方一新、冉红日、徐兵、陈超验收小组根据下述的验收方案给出合格、不合格和废孔的验收评价。

地源热泵方案设计

地源热泵方案设计一、地源热泵系统概述地源热泵是一种利用地下土壤、地下水或地表水等作为冷热源，通过热泵机组进行能量交换，为建筑物提供制冷、供暖和生活热水的系统。

与传统的空调和供暖系统相比，地源热泵系统具有以下显著优势：1、高效节能：地源热泵系统的能效比（COP）通常较高，可大大降低能源消耗和运行成本。

2、环保无污染：不使用化石燃料，减少了温室气体排放和对环境的污染。

3、稳定可靠：地下温度相对稳定，使得系统运行更加稳定可靠，不受外界气候条件的影响。

4、使用寿命长：热泵机组和地下换热器的使用寿命较长，维护成本相对较低。

二、工程场地条件评估在进行地源热泵方案设计之前，首先需要对工程场地的条件进行详细评估。

这包括地质结构、土壤类型、地下水位、水文地质条件等。

不同的场地条件会影响地下换热器的设计和安装方式。

1、地质结构：了解地层的分布、厚度和岩石类型，以确定钻孔的可行性和难度。

2、土壤类型：土壤的热导率和比热容会影响热量传递效率，常见的土壤类型如砂土、黏土和壤土等，其热性能有所差异。

3、地下水位：地下水位的高低会影响换热器的安装深度和防水措施。

4、水文地质条件：包括地下水的流动速度、水质等，这对于选择合适的换热器类型和防止地下水污染至关重要。

三、建筑物负荷计算准确计算建筑物的冷热负荷是地源热泵方案设计的基础。

负荷计算需要考虑建筑物的用途、面积、朝向、围护结构的保温性能、室内人员和设备的发热量等因素。

通过专业的负荷计算软件，可以得到建筑物在不同季节和不同时段的制冷和供暖负荷需求。

1、制冷负荷：主要由室内外温差、太阳辐射、人员散热和设备散热等因素引起。

2、供暖负荷：与室外温度、建筑物的保温性能、通风换气次数等有关。

根据负荷计算结果，可以确定热泵机组的容量和地下换热器的规模，以保证系统能够满足建筑物的冷热需求。

四、地源热泵系统类型选择地源热泵系统主要有三种类型：地下水地源热泵系统、地埋管地源热泵系统和地表水地源热泵系统。

地源热泵系统工程技术规范标准[详]

《地源热泵系统工程技术规范》1总则1.0.1 为使地源热泵系统工程设计、施工及验收，做到技术先进、经济合理、安全适用，保证工程质量，制定本规范。

1.0.2 本规范适用于以岩土体、地下水、地表水为低温热源，以水或添加防冻剂的水溶液为传热介质，采用蒸气压缩热泵技术进行供热、空调或加热生活热水的系统工程的设计、施工及验收。

1.0.3 地源热泵系统工程设计、施工及验收除应符合本规范外，尚应符合国家现行有关标准的规定。

2术语2.0.1 地源热泵系统 groud-source heat pump system以岩土体、地下水或地表水为低温热源，由水源热泵机组、地热能交换系统、建筑物内系统组成的供热空调系统。

根据地热能交换系统形式的不同，地源热泵系统分为地埋管地源热泵系统、地下水地源热泵系统和地表水地源热泵系统。

对于制冷来说，地源热泵与常规冷水机组最大的区别是：空调系统的冷却水冷却变为地下水或土壤冷却。

地下水或土壤冷却，又有若干种方式。

地埋管换热系统或地下水换热系统，地下水换热系统又分为直接和间接换热等等。

2.0.2 水源热泵机组 water-source heat pump unit以水或添加防冻剂的水溶液为低温热源的热泵。

通常有水／水热泵、水／空气热泵等形式。

2.0.3 地热能交换系统 geothermal exchange system将浅层地热能资源加以利用的热交换系统。

2.0.4 浅层地热能资源 shallow geothermal resources蕴藏在浅层岩土体、地下水或地表水中的热能资源。

2.0.5 传热介质 heat-transfer fluid地源热泵系统中，通过换热管与岩土体、地下水或地表水进行热交换的一种液体。

一般为水或添加防冻剂的水溶液。

2.0.6 地埋管换热系统 ground heat exchanger system传热介质通过竖直或水平地埋管换热器与岩土体进行热交换的地热能交换系统，又称土壤热交换系统。

GB50366-2005地源热泵系统工程技术规范2009年局部修订

《地源热泵系统工程技术规范》2009年局部修订2 术语2.0.25土热响应试验rock-soil thermal response test通过测试仪器，对项目所在场区的测试孔进行一定时间的连续加热，获得岩土综合热物性参数及岩土初始平均温度的试验。

2.0.26岩土综合热物性参数parameter of the rock-soil thermal properties是指不含回填材料在内的，地埋管换热器深度范围内，岩土的综合导热系数、综合比热容。

2.0.27岩土初始平均温度initial average temperature of the rock-soil从自然地表下10m～20m至竖直地埋管换热器埋设深度范围内，岩土常年恒定的平均温度。

2.0.28测试孔vertical testing exchanger按照测试要求和拟采用的成孔方案，将用于岩土热响应试验的竖直地埋管换热器称为测试孔。

3 工程勘察3.2 地埋管换热系统勘察3.2.2A当地埋管地源热泵系统的应用建筑面积在3000 m2～5000 m2时，宜进行岩土热响应试验；当应用建筑面积大于等于5000 m2时，应进行热响应试验。

3.2.2B岩土热响应试验应符合附录C的规定，测试仪器仪表应具有有效期内的检验合格证、校准证书或测试证书。

4 地埋管换热系统4.3 地埋管换热系统设计4.3.5A当地埋管地源热泵系统的应用建筑面积在5000m2以上，或实施了岩土热响应试验的项目，应利用岩土热响应试验结果进行地埋管换热器的设计，且宜符合下列要求：1 夏季运行期间，地埋管换热器出口最高温度宜低于33℃；2 冬季运行期间，不添加防冻剂的地埋管换热器进口最低温度宜高于4℃。

4.3.13地埋管换热系统应根据地质特征确定回填料配方，回填料的导热系数不宜低于钻孔外或沟槽外岩土体的导热系数。

附录B 竖直地埋管换热器的设计计算 B.0.2 竖直地埋管换热器钻孔的长度计算宜符合下列要求；1制冷工况下，竖直地埋管换热器钻孔的长度可按下式计算：()()c max 100011c f pe b s c sp c Q R R R R F R F EER L t t EER ∞⎡⎤+++⨯+⨯-+⎛⎫⎣⎦= ⎪-⎝⎭（B.0.2-1） F c ＝T c1 / T c2 （B.0.2-2）式中 L c ——制冷工况下，竖直地埋管换热器所需钻孔的总长度（m ）；Q c ——水源热泵机组的额定冷负荷（kW ）；EER ——水源热泵机组的制冷性能系数；t max ——制冷工况下，地埋管换热器中传热介质的设计平均温度，通常取33℃～36℃；t ∞——埋管区域岩土体的初始温度（℃）；F c ——制冷运行份额；T c1—一个制冷季中水源热泵机组的运行小时数，当运行时间取一个月时，T c1为最热月份水源热泵机组的运行小时数；T c2—一个制冷季中的小时数，当运行时间取一个月时，T c2为最热月份的小时数。

地源热泵系统施工质量验收规程

地源热泵系统施工质量验收规程＜1＞地埋管换热系统施工质量验收＜1.1＞一般规定1、地埋管换热系统施工前应了解埋管场地内已有地下管线、其他地下构筑物的功能及其准确位置。

2、地埋管换热器施工应符合下列规定：（1）管材和管件存放、搬运过程中，应小心轻放，排列整齐，采用柔韧性好的皮带、吊带或吊绳进行装卸，不得随意抛摔和沿地拖拽；（2）未使用的管材、管件应避光存放；（3）当室外环境温度低于0℃时，不宜进行地埋管换热器的施工；（4）竖直埋管换热器的U 形弯管接头宜采用注塑成形的U形地热专用弯头；（5）地埋管换热器管道应采用热熔或电熔连接。

聚乙烯管道连接应符合国家现行标准《埋地聚乙烯给水管道工程技术规程》CJJ101的有关规定。

3、地源热泵换热系统施工进场后，应根据施工艺及埋管区域的种类分别进行热响应试验，检测结果若与设计参数不一致时应提交设计单位进行设计修改或调整施工艺。

热响应试验应符合国家现行标准《地源热泵系统工程技术规范》GB50366 的规定。

4、地埋管换热系统安装过程中，应进行现场检验及检查，并应符合下列规定：（1）管材、管件等材料应符合国家现行标准的规定：（2）钻孔、水平埋管的位置和深度、地埋管的直径、壁厚及长度均应符合设计规定；（3）回填料应符合设计规定；（4）水压试验应符合现行国家标准《地源热泵系统工程技术规范》GB50366 及本规程的相关规定；（5）各环路流量应平衡，且与设计偏差应不大于10％。

＜1.2＞主控项目1、地埋管换热系统的形式应符合下列规定：（1）地埋管换热器的形式、系统流程及井位分区符合设计规定；（2）检查井的设置数量、安装位置、尺寸、功能符合设计规定并便于维护。

检查数量：全数检查。

检查方法：查阅图纸现场核对，检查施工记录。

2、地埋管换热器钻孔的施工应符合下列规定：（1）钻孔的平面布黄、数量、间距符合设计规定；（2）钻孔孔位偏差不应大于0.1m，钻孔的竖直偏差不应大于1.0％，钻孔终孔孔径不应小于设计孔径；（3）护壁的方法、套管的材质和规格应符合施工方案的要求。

《地源热泵系统工程技术规范》2009年局部修订

2.0.26岩土综合热物性参数parameter of the rock-soil thermal properties是指不含回填材料在内的，地埋管换热器深度范围内，岩土的综合导热系数、综合比热容。

2.0.27岩土初始平均温度initial average temperature of the rock-soil从自然地表下10m～20m至竖直地埋管换热器埋设深度范围内，岩土常年恒定的平均温度。

2.0.28测试孔vertical testing exchanger按照测试要求和拟采用的成孔方案，将用于岩土热响应试验的竖直地埋管换热器称为测试孔。

3.2.2B岩土热响应试验应符合附录C的规定，测试仪器仪表应具有有效期内的检验合格证、校准证书或测试证书。

4.3.13地埋管换热系统应根据地质特征确定回填料配方，回填料的导热系数不宜低于钻孔外或沟槽外岩土体的导热系数。

附录B 竖直地埋管换热器的设计计算B.0.2 竖直地埋管换热器钻孔的长度计算宜符合下列要求；1制冷工况下，竖直地埋管换热器钻孔的长度可按下式计算：()()c max 100011c f pe b s c sp c Q R R R R F R F EER L t t EER ∞⎡⎤+++⨯+⨯-+⎛⎫⎣⎦= ⎪-⎝⎭（B.0.2-1） F c ＝T c1 / T c2 （B.0.2-2）式中 L c ——制冷工况下，竖直地埋管换热器所需钻孔的总长度（m ）；Q c ——水源热泵机组的额定冷负荷（kW ）；EER ——水源热泵机组的制冷性能系数；t max ——制冷工况下，地埋管换热器中传热介质的设计平均温度，通常取33℃～36℃；t ∞——埋管区域岩土体的初始温度（℃）；F c ——制冷运行份额；T c1—一个制冷季中水源热泵机组的运行小时数，当运行时间取一个月时，T c1为最热月份水源热泵机组的运行小时数；T c2—一个制冷季中的小时数，当运行时间取一个月时，T c2为最热月份的小时数。

地源热泵施工方案

编制说明一、工程概况此工程我们将以本施工组织设计为指导, 依照公司工程技术管理程序对本工程项目进行全面的施工管理, 保证优质、高速、有序、安全、文明地完毕本次安装工程的施工任务。

二、设计采用地源热泵系统, 满足建筑冬季供暖、夏季制冷的规定。

三、编制依据2.国家重要施工与验收规范、标准；（1）《采暖通风与空气调节设计规范》GB50019-2023；（2）《通风与空调工程施工质量验收规范》GB50243-2023；（3）《建筑给排水设计规范》GB50015-2023；（4）《建筑给水排水及采暖工程施工质量验收规范》GB50242-2023；（5）《压缩机、风机、泵安装工程施工及验收规范》GB50275-98；（6）《建筑设计防火规范》GB50016-2023；（7）《地源热泵系统工程技术规范》GB50366-2023；（8）《埋地聚乙烯给水管道工程技术规程》CJJ101-2023, J362-2023；（9）《地源热泵工程技术指南》（10）《岩土工程勘察规范》（GB50021-2023）；（11）《供水水文地质勘察规范》(GB50027-2023)；（12）《供水管井设计、施工及验收规范》（CJJ 10—86）；（13）《供水水文地质钻探与凿井操作规程》（CJJ 13—87）；（14）《水文地质手册》地质出版社（1978.4）；（15）《供水水文地质手册》（第二版）地质出版社（1978）；4.国家有关施工工艺规定及建筑主管部门颁布的有关法令、法规及北京市人民政府及建筑管理部门颁布的各项地方性规定。

四、5.ISO9001“2023”质量保证体系标准和《公司质量保证手册》、《公司施工组织设计控制程序》、《公司质量控制程序保证手册》及各专业施工的《作业指导书》。

五、6.本项目建筑功能特点及施工现场实际情况。

六、编制范围本施工组织设计的编制范围重要涉及热泵机房设备安装, 地源热泵室外地埋孔施工及水平管线连接工程的组织实行, 重点涉及以下重要专业施工内容:1.能量采集系统的施工地埋孔打井水平管线连接检查井室制作安装集分水器安装系统水压实验2.机房安装工程部分地源热泵螺杆机组安装；管道离心水泵安装；集、分水器安装；落地式膨胀水箱安装；机房管道及阀门、构配件安装单机试运转七、3.地源热泵整体系统试运营八、编制原则1.遵守国家现行的技术规范、施工规程和质量评估与验收标准；2.坚持技术先进性、科学合理性、经济合用性与实事求是相结合。

热油泵维护检修规程

热油泵维护检修规程二○○七目录1 总则 (539)2 完好标准 (540)3 热油泵的维护和常见故障 (540)3.1 维护 (540)3.2 常见故障及处理方法 (542)4 热油泵的定期检测 (542)4.1 检测周期及内容 (542)4.2 检测结果的评估及处理 (543)5 热油泵的修理 (544)5.1 检修周期及内容 (544)5.2 检修方法和质量标准 (545)6 试车及验收 (551)7 维护检修安全注意事项 (551)５３８1 总则1.1 适用范围根据DICKOW PUMPEN KG公司提供的NKLS80/200型导热油泵的有关技术资料，编制本规程。

本规程适用于蒸发干燥机组(LIST)中NKLS80/200型第一导热油泵(以下简称为“热油泵”)的维护检修。

P83－GQGZE型第二导热油泵的维护检修可参照执行。

本规程与国家有关部门的规定或制造厂的技术文件相抵触时，应遵循国家有关部门和制造厂的技术文件中的一切规定。

1.2 结构简述NKLS型导热油泵从德国迪可公司(DICKOW PUMPEN KG)引进。

迪可导热油泵采用特殊的DICKOW－金属波纹管密封设计，适用于各种操作温度下蒸汽压小于大气压的导热油的输送，可以在340℃(645°F)的操作温度下正常运行而不必进行冷却。

NKLS80/200型热油泵(如图1)主要由泵盖、泵体、叶轮、轴、机械密封、托架、轴承、联轴器等零部件组成，由电机直接驱动。

2 完好标准2.1 零、部件2.1.1 主机、辅机的零部件完整齐全，质量符合技术要求。

2.1.2 基础螺栓及各连接螺栓齐全、紧固。

５３９2.1.3 安全防护装置齐全、稳固。

2.1.4 压力表、电流表等仪表齐全、灵敏、可靠，量程符合规定，并按规定定期进行校验。

2.1.5 各部安装配合符合规定：进、出口阀及管线安装合理，横平竖直，不堵不漏。

2.1.6 泵体及附属阀门、管件、管线油漆完整，标志明显；保温完整有效。

热泵施工方案

热泵施工方案一、概述热泵作为一种节能环保的采暖供热设备，其施工方案直接影响到设备的运行效率和稳定性。

本文将从施工前的准备工作、热泵设备安装、管道系统布置等方面进行详细介绍，为热泵的施工提供指导。

二、施工前的准备工作在开始热泵的施工前，需要做好以下准备工作：1.确认热泵设备的规格和型号，以及所需的配件和材料清单；2.安排好施工人员及施工队伍，明确各自的职责任务；3.准备好必要的施工工具和设备，确保施工顺利进行；4.清理施工现场，确保施工环境整洁，并做好安全防护措施。

三、热泵设备安装1. 安装位置选择热泵设备的安装位置应选择在通风良好、阳光充足、便于排放废气和水的位置。

避免在潮湿、受阳光直射或受到外界物体遮挡的地方安装，影响设备的运行效果。

2. 设备固定安装在选择好安装位置后，需要对热泵设备进行固定安装。

首先要确保设备周围没有障碍物，然后根据设备的固定孔位置，使用膨胀螺栓或膨胀管进行固定，确保设备稳固。

3. 电气接线在设备安装完成后，需要进行电气接线工作。

根据设备的电气图纸，连接好主机和控制器之间的电气线路，并进行漏电保护接地。

确保电气接线牢固可靠，避免发生电气安全事故。

四、管道系统布置1. 冷热水管道连接热泵设备有冷热水进出口管道，需要进行正确连接。

首先要清洗管道内部污垢，然后根据管道连接图纸，将冷热水管道正确连接到设备上，并使用密封胶密封接口，确保不漏水。

2. 管道敷设除了连接设备的管道外，还需要进行管道的敷设工作。

根据建筑结构和供热需求，合理布置主体管道、支管道和回水管道，确保热力传输效果良好。

五、施工后的验收施工完成后，需要进行验收工作。

对照施工图纸和规范要求，检查热泵设备的安装是否符合要求，管道系统是否做好密封和固定，电气接线是否正确接地等。

只有通过验收，设备才能正常投入使用。

六、总结热泵作为一种节能环保的供暖设备，其施工方案的合理性和工艺水平直接影响到设备的使用效果。

本文从施工前的准备工作、设备安装、管道敷设等方面进行了详细介绍，希望能为热泵的施工提供一定的指导，提高施工质量和效率。

完整版)《建筑工程施工质量验收统一标准》GB50300-2021

完整版)《建筑工程施工质量验收统一标准》GB50300-2021建筑工程施工质量验收统一标准》GB-2021是对2014年6月1日开始实施的《建筑工程施工质量验收统一标准》（GB—2013）进行了补充和完善后修订的新标准。

新标准主要增加了制定专项验收要求的规定、检验批最小抽样数量的规定、建筑节能分部工程、铝合金结构、可再生能源、太阳能供暖空调系统、土壤源热泵换热系统等子分部工程，修改了主体结构、建筑装饰装修、通风与空调等分部工程中的分项工程划分，增加了计数抽样方案的正常检验一次、二次抽样判定方法，增加了工程竣工预验收的规定，增加了工程质量控制资料缺失时，应进行相应实体检验或抽样试验的规定，增加了检验批验收应具有现场验收检查原始记录的要求。

新标准的修订内容主要集中在调整抽样复验、试验数量的规定上。

新增条款规定，在符合条件之一时，可以按相关专业验收规范的规定适当调整抽样复验、试验数量，调整后的抽样复验、试验方案由施工单位编制，并经监理单位审核确认后实施。

符合以下三种情况之一的才能按规定作适当调整：对同一项目中由相同施工单位施工的多个单位工程，使用同一生产厂家的同品种、同规格、同批次的材料、构配件、设备；以不用重复进行抽样检验，可以用于装修工程，也可以用于节能工程验收使用。

研究新标准可以帮助工程师掌握工程验收的划分方式、单位工程的验收要求、验收的程序和组织形式、重要的原则规定、检验批抽样方案、常用验收表的基本格式和遇到质量问题、资料缺少、使用新技术等如何处理的基本功。

因此，建议大家认真研究新标准，并逐条掌握其中的内容。

工程师进行监督。

同时，在专业验收规范未对验收项目做出相应规定时，应制定专项验收要求，确保验收的科学合理性。

对于已有检验成果的抽样对象，可以重复利用，但必须严格控制，避免随意。

建设单位应组织专家论证，制定专项验收要求，保证施工质量的科学性和合理性。

在制定专项验收要求时，必须符合专业验收规范要求。
