钢结构的连接(焊接_螺栓连接).
钢结构的连接(焊接_螺栓连接)
9
二、焊接连接形式和焊缝形式 1.焊接连接形式 单击图片3-2播放
对接
10
单击图片3-3播放
搭接
11
2.焊缝形式 （1）对接焊缝
正对接焊缝 （2）角焊缝
斜对接焊缝
T型对接焊缝
12
3. 焊缝位臵
13
三、焊缝缺陷及焊缝质量检查
1.焊缝缺陷
14
2.焊缝质量检查 外观检查：检查外观缺陷和几何尺寸；
23
单击图片3-6播放
24
二、对接焊缝的计算 对接焊缝分为：焊透和部分焊透（自学）两种；
动荷载作用下部分焊透的对接焊缝不宜用做垂直受
力方向的连接焊缝；
N t N
对于静载作用下的一级和二级对接焊缝其强度可视 为与母材相同，不与计算。三级焊缝需进行计算； 对接焊缝可视作焊件的一部分，故其计算方法与构 件强度计算相同。
3
N
3.2 焊接连接的特性
一、钢结构常用焊接方法 1.手工电弧焊 原理：利用电弧产生热量 熔化焊条和母材形 成焊缝。
焊条 焊钳
A、焊条的选择： 焊条应与焊件
焊机
保护气体
钢材相适应。
焊件
电弧
熔池 导线 4
单击图片3-1播放
5
Q235钢选择E43型焊条（E4300--E4328) Q345钢选择E50型焊条(E5000--5048) Q390、Q420钢选择E55型焊条(E5500--5518) B、焊条的表示方法： E—焊条(Electrode)
4.焊缝代号
详细参见表3-1，图3-13
20
3.3 对接焊缝的构造与计算
一、对接焊缝的构造
1、对接焊缝的坡口形式:
对接焊缝的焊件常做坡口，坡口形式与板厚和
10.钢结构的连接
钢结构的常用连接方法钢结构的连接通常有焊接、铆接和螺栓连接三种方式。
铆接很少采用，常用焊接和螺栓连接。
1 、焊接连接是当前钢结构最主要的连接方式，它的优点是构造简单，用钢省，加工方便，连接的密闭性好，易于采用自动化作业。
焊接连接的缺点是焊件会产生残余应力和残余变形，焊缝附近材质变脆，焊缝质量易受材料、操作的影响，对钢材材性要求较高，高强度钢更要有严格的焊接程序。
2 、螺栓连接其分为普通螺栓连接和高强度螺栓连接两种。
1．普通螺栓连接普通螺栓的优点是装卸便利，不需特殊设备。
普通螺栓又分为C级螺栓(又称粗制螺栓)和A、B级螺栓(又称精制螺栓)两种。
C级螺栓制作精度较差，宜用于承受拉力的连接，或用于次要结构和可拆卸结构的受剪连接以及安装时的临时固定。
A、B级螺栓受力性能较好，但其加工费用较高且安装费时费工，目前建筑结构中很少使用。
2．高强度螺栓连接高强度螺栓传递剪力的机理与普通螺栓不同，它是靠被连接板间的强大摩擦阻力传递剪力，变形较小。
其优点是施工简单、受力好、耐疲劳且可以撤换以及在动力荷载作用下不致松动。
从受力特征的不同，高强度螺栓连接可分为摩擦型和承压型两种。
摩擦型连接：外力仅依靠部件接触面间的摩擦力来传递。
其特点是连接紧密，变形小，传力可靠，疲劳性能好，主要用于直接承受动力荷载的结构、构件的连接。
承压型连接：起初由摩擦传力，后期同普通螺栓连接一样，依靠杆和螺孔之间的抗剪和承压来传力。
连接承载力一般比摩擦型连接高，可节约钢材。
但在摩擦力被克服后变形较大，故仅适用于承受静力荷载或间接承受动力荷载的结构、构件的连接。
3 、铆钉连接铆钉连接费工费料、劳动条件差、成本高，现在很少采用，多被焊接及高强度螺栓连接所代替。
焊接连接1 、焊接方法、焊接接头、焊缝形式等1.焊接方法钢结构常用电渣焊、气体保护焊和电阻焊等的是电弧焊，分为手工电弧焊、自动焊和半自动焊。
以手工电弧焊为最常用，设备简单，操作方便，但质量波动较大。
钢结构的连接方式
§3-1钢结构的连接钢结构的构件是由型钢、钢板等通过连接（connections）构成的，各构件再通过安装连接架构成整个结构。
因此，连接在钢结构中处于重要的枢纽地位。
在进行连接的设计时，必须遵循安全可靠、传力明确、构造简单、制造方便和节约钢材的原则。
钢结构的连接方法可分为焊接连接、铆钉连接、螺栓连接和轻型钢结构用的紧固件连接等（图3.1.1）。
3.1.1 焊缝连接一、焊缝连接的特点焊接连接(welded connection)是现代钢结构最主要的连接方法。
其优点是：构造简单，任何形式的构件都可直接相连；用料经济，不削弱截面；制作加工方便，可实现自动化操作；连接的密闭性好，结构刚度大。
其缺点是：在焊缝附近的热影响区内，钢材的金相组织发生改变，导致局部材质变脆；焊接残余应力和残余变形使受压构件承载力降低；焊接结构对裂纹很敏感，局部裂纹一旦发生，就容易扩展到整体，低温冷脆问题较为突出。
二、钢结构常用的焊接方法1、手工电弧焊这是最常用的一种焊接方法（3.1.2）。
通电后，在涂有药皮的焊条和焊件间产生电弧。
电弧提供热源，使焊条中的焊丝熔化，滴落在焊件上被电弧所吹成的小凹槽熔池中。
由电焊条药皮形成的熔渣和气体覆盖着熔池，防止空气中的氧、氮等气体与熔化的液体金属接触，避免形成脆性易裂的化合物。
焊缝金属冷却后把被连接件连成一体。
手工电弧焊设备简单，操作灵活方便，适于任意空间位置的焊接，特别适于焊接短焊缝。
但生产效率低，劳动强度大，焊接质量与焊工的技术水平和精神状态有很大的关系。
手工电弧焊所用焊条应与焊件钢材（或称主体金属）相适应，例如：对Q235钢采用E43型焊条（E4300～E4328）；对Q345钢采用E50型焊条（E5000～E5048）；对390钢和Q420钢采用E55型焊条（E5500～E5518）。
焊条型号中字母E表示焊条类型等。
不同钢种的钢材相焊接时，宜采用低组配方案，即宜采用与低强度钢相适应的焊条。
钢结构的连接方法
钢结构的连接方法一、钢结构的连接方法1、焊接连接2、螺栓连接3、铆钉连接二、以钢材制作为主的结构，是主要的建筑结构类型之一。
钢材的特点是强度高、自重轻、刚度大，故用于建造大跨度和超高、超重型的建筑物特别适宜；材料匀质性和各向同性好，属理想弹性体，最符合一般工程力学的基本假定；材料塑性、韧性好，可有较大变形，能很好地承受动力荷载；建筑工期短；其工业化程度高，可进行机械化程度高的专业化生产；加工精度高、效率高、密闭性好，故可用于建造气罐、油罐和变压器等。
其缺点是耐火性和耐腐性较差。
主要用于重型车间的承重骨架、受动力荷载作用的厂房结构、板壳结构、高耸电视塔和桅杆结构、桥梁和库等大跨结构、高层和超高层建筑等。
钢结构今后应研究高强度钢材，大大提高其屈服点强度；此外要轧制新品种的型钢，例如H型钢（又称宽翼缘型钢）和T形钢以及压型钢板等以适应大跨度结构和超高层建筑的需要。
钢结构又分轻钢和重钢。
判定没有一个统一的标准，很多有经验的设计师或项目经理也常常不能完全说明白，可以以一些数据综合考虑并加以判断。
三、钢结构以钢材制作为主的结构，是主要的建筑结构类型之一。
钢材的特点是强度高、自重轻、刚度大，故用于建造大跨度和超高、超重型的建筑物特别适宜；材料匀质性和各向同性好，属理想弹性体，最符合一般工程力学的基本假定；材料塑性、韧性好，可有较大变形，能很好地承受动力荷载；建筑工期短；其工业化程度高，可进行机械化程度高的专业化生产；加工精度高、效率高、密闭性好，故可用于建造气罐、油罐和变压器等。
其缺点是耐火性和耐腐性较差。
主要用于重型车间的承重骨架、受动力荷载作用的厂房结构、板壳结构、高耸电视塔和桅杆结构、桥梁和库等大跨结构、高层和超高层建筑等。
钢结构今后应研究高强度钢材，大大提高其屈服点强度；此外要轧制新品种的型钢，例如H型钢（又称宽翼缘型钢）和T形钢以及压型钢板等以适应大跨度结构和超高层建筑的需要。
钢结构又分轻钢和重钢。

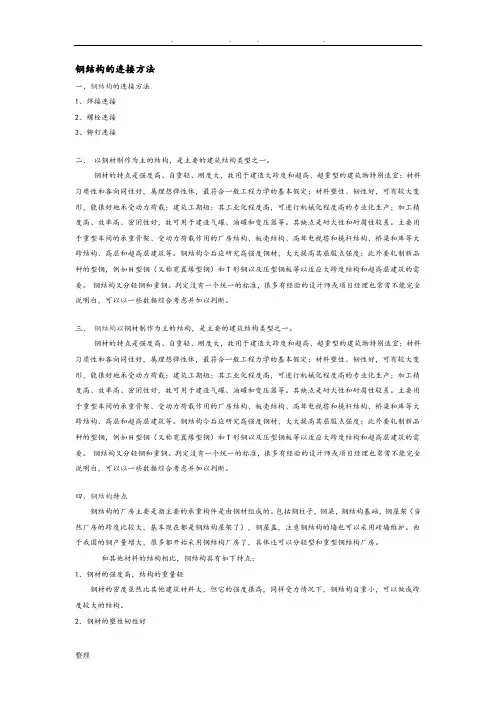

钢筋结构的连接方法
钢结构的连接方法一、钢结构的连接方法1、焊接连接2、螺栓连接3、铆钉连接二、以钢材制作为主的结构，是主要的建筑结构类型之一。
钢材的特点是强度高、自重轻、刚度大，故用于建造大跨度和超高、超重型的建筑物特别适宜；材料匀质性和各向同性好，属理想弹性体，最符合一般工程力学的基本假定；材料塑性、韧性好，可有较大变形，能很好地承受动力荷载；建筑工期短；其工业化程度高，可进行机械化程度高的专业化生产；加工精度高、效率高、密闭性好，故可用于建造气罐、油罐和变压器等。
其缺点是耐火性和耐腐性较差。
主要用于重型车间的承重骨架、受动力荷载作用的厂房结构、板壳结构、高耸电视塔和桅杆结构、桥梁和库等大跨结构、高层和超高层建筑等。
钢结构今后应研究高强度钢材，大大提高其屈服点强度；此外要轧制新品种的型钢，例如H型钢（又称宽翼缘型钢）和T形钢以及压型钢板等以适应大跨度结构和超高层建筑的需要。
钢结构又分轻钢和重钢。
判定没有一个统一的标准，很多有经验的设计师或项目经理也常常不能完全说明白，可以以一些数据综合考虑并加以判断。
三、钢结构以钢材制作为主的结构，是主要的建筑结构类型之一。
钢材的特点是强度高、自重轻、刚度大，故用于建造大跨度和超高、超重型的建筑物特别适宜；材料匀质性和各向同性好，属理想弹性体，最符合一般工程力学的基本假定；材料塑性、韧性好，可有较大变形，能很好地承受动力荷载；建筑工期短；其工业化程度高，可进行机械化程度高的专业化生产；加工精度高、效率高、密闭性好，故可用于建造气罐、油罐和变压器等。
其缺点是耐火性和耐腐性较差。
主要用于重型车间的承重骨架、受动力荷载作用的厂房结构、板壳结构、高耸电视塔和桅杆结构、桥梁和库等大跨结构、高层和超高层建筑等。
钢结构今后应研究高强度钢材，大大提高其屈服点强度；此外要轧制新品种的型钢，例如H型钢（又称宽翼缘型钢）和T形钢以及压型钢板等以适应大跨度结构和超高层建筑的需要。
钢结构又分轻钢和重钢。
钢结构焊接、螺栓连接计算及实例
第一节 钢结构的连接方法钢结构是由钢板、型钢通过必要的连接组成基本构件，如梁、柱、桁架等；再通过一定的安装连结装配成空间整体结构，如屋盖、厂房、钢闸门、钢桥等。
可见，连接的构造和计算是钢结构设计的重要组成部分。
好的连接应当符合安全可靠、节约钢材、构造简单和施工方便等原则。
钢结构的连接方法可分为焊缝连接、铆钉连接和螺栓连接三种(详见附图十三)。
一、焊缝连接焊接是现代钢结构最主要的连接方法。
其优点是不削弱构件截面（不必钻孔），构造简单，节约钢材，加工方便，在一定条件下还可以采用自动化操作，生产效率高。
此外，焊缝连接的刚度较大密封性能好。
焊缝连接的缺点是焊缝附近钢材因焊接的高温作用而形成热影响区，热影响区由高温降到常温冷却速度快，会使钢材脆性加大，同时由于热影响区的不均匀收缩，易使焊件产生焊接残余应力及残余变形，甚至可能造成裂纹，导致脆性破坏。
焊接结构低温冷脆问题也比较突出。
二、铆钉连接铆接的优点是塑性和韧性较好，传力可靠，质量易于检查和保证，可用于承受动载的重型结构。
但是，由于铆接工艺复杂、用钢量多，因此，费钢又费工。
现已很少采用。
三、螺栓连接螺栓连接分为普通螺栓连接和高强度螺栓连接两种。
普通螺栓通常用Q235钢制成，而高强度螺栓则用高强度钢材制成并经热处理。
高强度螺栓因其连接紧密，耐疲劳，承受动载可靠，成本也不太高，目前在一些重要的永久性结构的安装连接中，已成为代替铆接的优良连接方法。
螺栓连接的优点是安装方便，特别适用于工地安装连接，也便于拆卸，适用于需要装拆结构和临时性连接。
其缺点是需要在板件上开孔和拼装时对孔，增加制造工作量；螺栓孔还使构件截面削弱，且被连接的板件需要相互搭接或另加拼接板或角钢等连接件，因而比焊接连接多费钢材。
第二节 焊接方法、焊缝类型和质量级别一、钢结构中常用的焊接方法焊接方法很多，钢结构中主要采用电弧焊，薄钢板（mm t 3 ）的连接有时也可以采用电阻焊或气焊。
1．电弧焊电弧焊是利用焊条或焊丝与焊件间产生的电弧热，将金属加热并熔化的焊接方法。
钢结构连接的三种方法
钢结构连接的三种方法
钢结构连接的三种方法分别是焊接、螺栓连接和铆接。
1. 焊接：利用高温将两个或多个零件熔合在一起，形成坚固的连接。
焊接连接可以适用于各种类型的结构，具有较高的承载能力和刚性，但需要在现场进行，且操作难度较大。
2. 螺栓连接：将零件通过螺栓和垫圈连接起来，形成可拆卸的连接方式。
该方法便于现场施工和维修，但需要注意螺栓预紧力的控制，以确保连接的稳定性。
3. 铆接：将两个或多个零件通过铆钉连接起来，形成永久性的连接。
铆接连接适用于需要远离现场制造的构件，具有较高的耐久性和抗震性，但需要在制造厂进行。
钢结构的连接方法
钢结构的连接方法
钢结构的连接方法主要包括：
1.焊接：焊接是采用焊接焊条或电弧焊将钢结构连接在一起的一种方法。
具体的焊接方式包括：焊接板焊、焊缝焊、插焊、双面焊等。
2.螺栓连接：利用螺栓将所连接的板件固定在一起。
螺栓连接方式包括：普通螺栓连接、拧紧螺母系统、膨胀螺栓系统等。
3.剪切连接：剪切连接是将钢板条和角钢以剪切变形的方式结合在一起。
剪切连接包括：
常规剪切连接、法兰连接、超高度剪切连接、超宽度剪切连接等。
4.组合连接：组合连接是在焊接和螺栓连接的基础上，将两者相结合，相互补充来实现钢结构连接的方式，如拉杆焊接和螺栓连接等。
5.跨度连接：跨度连接是将壳体系支撑在支撑点之间，以产生超长的
结构的连接方法。
常见的跨度连接方式有套筒支撑系统、群支撑系统、球
支撑系统等。
钢结构的连接方法
钢结构的连接方法一、钢结构的连接方法1、焊接连接2、螺栓连接3、铆钉连接二、以钢材制作为主的结构，是主要的建筑结构类型之一。
钢材的特点是强度高、自重轻、刚度大，故用于建造大跨度和超高、超重型的建筑物特别适宜；材料匀质性和各向同性好，属理想弹性体，最符合一般工程力学的基本假定；材料塑性、韧性好，可有较大变形，能很好地承受动力荷载；建筑工期短；其工业化程度高，可进行机械化程度高的专业化生产；加工精度高、效率高、密闭性好，故可用于建造气罐、油罐和变压器等。
其缺点是耐火性和耐腐性较差。
主要用于重型车间的承重骨架、受动力荷载作用的厂房结构、板壳结构、高耸电视塔和桅杆结构、桥梁和库等大跨结构、高层和超高层建筑等。
钢结构今后应研究高强度钢材，大大提高其屈服点强度；此外要轧制新品种的型钢，例如H型钢（又称宽翼缘型钢）和T形钢以及压型钢板等以适应大跨度结构和超高层建筑的需要。
钢结构又分轻钢和重钢。
判定没有一个统一的标准，很多有经验的设计师或项目经理也常常不能完全说明白，可以以一些数据综合考虑并加以判断。
三、钢结构以钢材制作为主的结构，是主要的建筑结构类型之一。
钢材的特点是强度高、自重轻、刚度大，故用于建造大跨度和超高、超重型的建筑物特别适宜；材料匀质性和各向同性好，属理想弹性体，最符合一般工程力学的基本假定；材料塑性、韧性好，可有较大变形，能很好地承受动力荷载；建筑工期短；其工业化程度高，可进行机械化程度高的专业化生产；加工精度高、效率高、密闭性好，故可用于建造气罐、油罐和变压器等。
其缺点是耐火性和耐腐性较差。
主要用于重型车间的承重骨架、受动力荷载作用的厂房结构、板壳结构、高耸电视塔和桅杆结构、桥梁和库等大跨结构、高层和超高层建筑等。
钢结构今后应研究高强度钢材，大大提高其屈服点强度；此外要轧制新品种的型钢，例如H型钢（又称宽翼缘型钢）和T形钢以及压型钢板等以适应大跨度结构和超高层建筑的需要。
钢结构又分轻钢和重钢。
钢结构的连接方法及优缺点
钢结构的连接方法及优缺点一、引言钢结构作为一种新型建筑结构，已经越来越受到人们的关注。
在钢结构中，连接是一个非常重要的环节，直接影响到整个结构的稳定性和安全性。
因此，本文将从连接方法入手，详细介绍钢结构的连接方法及其优缺点。
二、焊接连接1. 概述焊接是钢结构中最常用的连接方法之一。
它通过熔化两个金属表面并使其相互融合来实现连接。
2. 优点（1）焊接强度高，可以满足大部分工程需要；（2）焊接后连接处无需加固件，可减少材料消耗；（3）焊接后外观整洁美观。
3. 缺点（1）焊接需要专业技能和设备，成本较高；（2）焊接时需要保证金属表面干净，并且对于不同种类金属的焊接需要不同种类的电极等设备；（3）对于大型钢结构来说，焊接时间较长。
三、螺栓连接1. 概述螺栓是一种常见的机械紧固件，在钢结构中也被广泛应用。
它通过将两个被连接的部件夹紧来实现连接。
2. 优点（1）螺栓连接可以在不影响结构强度的情况下进行拆卸和更换；（2）螺栓连接可以适应不同的连接角度和距离；（3）螺栓连接不需要特殊技能和设备。
3. 缺点（1）螺栓连接需要使用大量螺栓，增加了材料消耗成本；（2）螺栓连接需要预先钻孔，因此对于复杂形状的结构，安装难度较大。
四、铆接连接1. 概述铆接是一种机械紧固方法，通过将铆钉嵌入被连接部件中来实现紧固。
2. 优点（1）铆接强度高，可以满足大部分工程需要；（2）铆接后外观整洁美观；（3）铆接不会产生热变形等问题。
3. 缺点（1）铆接需要专业技能和设备，成本较高；（2）对于大型钢结构来说，安装时间较长。
五、锚固连接1. 概述锚固是一种通过将钢筋或锚板嵌入混凝土中，来将钢结构与混凝土紧密连接的方法。
2. 优点（1）锚固连接可以满足大部分工程需要；（2）锚固连接可以适应不同形状和大小的结构；（3）锚固连接可以提高结构的稳定性和安全性。
3. 缺点（1）锚固需要预先在混凝土中进行孔洞处理，增加了施工难度和成本；（2）锚固需要专业技能和设备。
钢结构的连接
f
b V
孔壁承压：
N d t f
b C
b C
最大承载力：N V
N
b min
min N ; N
b V
b C
a.轴力作用受剪螺栓群的连接计算
受力假定：力过形心，螺栓群均匀受力。
连接所需螺栓数量：
N n b N min
连接板净截面强度
N σ＝ f An
净截面面积和受力
(6)扭矩、剪力和轴心力共同作用
T rx ; ; ; he lw he lw J J
V A
V
N A
N
T A
T ry
T A
T V A A 2 T T 2 w ( ) ( A A ) f f f
五、普通螺栓的连接
一、普通螺栓的连接构造 普通螺栓的规格与表示 钢结构一般选用六角螺母螺栓，标识用M和 公称直径（mm）表示，例如M16、M20等。
f / f
2
2 f
ff
w
常用连接方式的角焊缝计算 (1)受轴心力作用的拼接板连接
仅侧面角焊缝（图a）
仅正面角焊缝（图b）
N N w w f f f f f ff he lw he lw
三面围焊时（图c） 先计算计算正面角焊缝受 力N1，剩余的N－ N1由侧面角焊缝承担。
3.对接焊缝受轴力、弯矩、剪力共同作用 需验算最大正应力
最大剪应力
M Ww
N Aw
ft
W V
w
VS w /(I w t ) f
最危险点的折算应力
( 1 N ) 3
钢结构的构件连接方式
d e f 钢结构的构件连接方式钢结构的连接方法大体来看，有以下几种：焊接——是使用最普遍的方法，该方法对几何形体适应性强，构造简单，省材省工，易于自动化，工效高；但是焊接属于热加工过程，对材质要求高，对于工人的技术水平要求也高，焊接程序严格，质量检验工作量大。
铆接——该方法传力可靠，韧性和塑性好，质量易于检查，抗动力荷载好；但是由于铆接时必须进行钢板的搭接，相对来讲费钢、费工。
普通螺栓连接——这种方式装卸便利，设备简单，工人易于操作；但是对于该方法，螺栓精度低时不宜受剪，螺栓精度高时加工和安装难度较大。
高强螺栓连接——此法加工方便，对结构削弱少，可拆换，能承受动力荷载，耐疲劳，塑性、韧性好摩擦面处理，安装工艺略为复杂，造价略高射钉、自攻螺栓连接——较为灵活，安装方便，构件无须预先处理，适用于轻钢、薄板结构不能受较大集中力。
焊接连接焊接是钢结构较为常见的连接方式，也是比较方便的连接方式，在众多的钢结构中，焊接是最为常见的一种。
根据焊接的形式，焊缝可以分为对接（平接）焊缝、角焊缝、和顶接焊缝三大类。
对接焊缝对接焊缝按受力与焊缝方向分直缝——作用力方向与焊缝方向正交；斜缝——作用力方向与焊缝方向斜交两类。
从直观来看，直缝受拉，斜缝受拉与剪的同时作用。
对接焊缝在焊接上有以下处理形式：a ）直边缝：适合板厚t 10mmb ）单边V 形：适合板厚t ＝10～20mmc ）双边V 形：适合板厚t ＝10～20mmd ）U 形：适合板厚t > 20mme ）K 形：适合板厚t > 20mmf ）X 形：适合板厚t > 20mm对接焊缝的优点是用料经济、传力均匀、无明显的应力集中1[1]，利于承受动力荷载；但也有缺点，需剖口，焊件长度要精确。
对接焊缝需要做以下构造处理：首先，在施焊过程中，起落弧处易有焊接缺陷，所以用引弧板；但采用引弧板施工复杂，除承受动力荷载外，一般不用，计算时将焊缝长度两端各减去5mm 。
(钢结构设计原理)第三章钢结构的连接
对于工字形或T形截面除应分别验算最大正应力与最大剪应力 外，还应验算腹板与翼缘交接处的折算应力:
12312 1.1ftw （3-4）
式中 : 1、1——为腹板与翼缘 交接处的正应力和剪应力。
1.1为考虑到最大折算应力只 在局部出现，而将强度设计值适 当提高系数。
弯矩和剪力联合作用下的对接焊缝
工字形截面梁在弯曲时，弯曲正应力主要由上、下翼缘承担，剪应力 主要由腹板承担，这使得截面上各处的材料能达到充分的利用。
轴力、弯矩和剪力作用的对接焊缝的强度计算
轴力、弯矩和剪力作用对接焊缝的强度计算
轴力、弯矩和剪力联合作用下的对接焊缝
牛腿处对接焊缝的强度计算
轴力、弯矩和剪力作用对接焊缝的强度计算
轴力和弯矩作用下对接焊缝产生正应力，剪力作用下产生剪应力，
铆钉连接
铆钉连接
19世纪20～30年代出现铆钉连接。把铆钉 加热到1000～1500℃，用铆钉枪铆合。
优点
*塑性和韧性较好； *传力可靠，质量易于检查和保证； *可用于承受动载的重型结构。
缺点
*工艺复杂，噪音大，劳动条件差，用钢量大； *现已很少采用。
栓钉连接
栓（焊）钉连接
*栓钉将钢板与混凝土板连接起来； *栓钉承受剪力。
钢结构常用的焊接方法
钢结构常用的焊接方法
电弧焊 埋弧焊 电渣焊 气体保护焊 电阻焊
熔化焊
手工电弧焊
手工电弧焊
原理：利用电弧产生热量熔化 焊条和母材形成焊缝。 优点：方便，适用于任意空间 位置的焊接，特别适用于在高 空和野外作业，小型焊接。
缺点 质量波动大，要求焊工等 级高，劳动强度大，生产效率低。
夹角，其计算公式为：
Nlsw tinftw或fcw
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(3)t>20mm时，宜采用U形、K形、X形坡口。
t--焊件厚度
21
α
C=0.5~2mm
C=2~3mm
（ a）
（b）
α p
C=2~3mm
p （d）
C=3~4mm
（ C）
p
C=3~4mm
p
C=3~4缝单面施焊，但背面需进行补焊； 3、对接焊缝的起、灭弧点易出现缺陷，故一般用引弧 板引出，焊完后将其切去；不能做引弧板时，每条 焊缝的计算长度等于实际长度减去2t1，t1—较薄焊 件厚度； 4、当板件厚度或宽度在一侧相差大于4mm时，应做坡 度不大于1:2.5(静载)或1:4(动载)的斜角，以平缓 过度，减小应力集中。
4.焊缝代号
详细参见表3-1，图3-13
20
3.3 对接焊缝的构造与计算
一、对接焊缝的构造
1、对接焊缝的坡口形式:
对接焊缝的焊件常做坡口，坡口形式与板厚和
施工条件有关。
(1)当:t<6mm(手工焊),t<10mm(埋弧焊)时可不做坡
口,采用直边缝; (2)t=7~20mm时，宜采用单边V形和双边V形坡口;
25
1、轴心力作用下的对接焊缝计算 N N f t w 或f cw ( 3 28) lw t t 式中： A N—轴心拉力或压力； t—板件较小厚度；T形连接中为腹板厚度； ftw、fcw —对接焊缝的抗拉和抗压强度设计值。
N
当不满足上式时，可采用斜对 接焊缝连接如图B。 N
N sin f t w 或f cw lw t N cos f vw lw t
9
二、焊接连接形式和焊缝形式 1.焊接连接形式 单击图片3-2播放
对接
10
单击图片3-3播放
搭接
11
2.焊缝形式 （1）对接焊缝
正对接焊缝 （2）角焊缝
斜对接焊缝
T型对接焊缝
12
3. 焊缝位臵
13
三、焊缝缺陷及焊缝质量检查
1.焊缝缺陷
14
2.焊缝质量检查 外观检查：检查外观缺陷和几何尺寸；
17
（３）重级工作制和起重量 Ｑ＞５０ｔ的中级工作
制吊车梁的腹板与上翼缘板之间以及吊车桁架上弦杆
与节点板之间的Ｔ形接头焊透的对接与角接组合焊缝，
不应低于二级。
（４）角焊缝质量等级一般为三级，直接承受动力 荷载且需要验算疲劳和起重量Ｑ＞５０ｔ的中级工 作制吊车梁的角焊缝的外观质量应符合二级。
18
19
( 3 29)
( 3 30)
M ftw Ww
VS w f vw I wt
式中：Ww—焊缝截面模量； Sw--焊缝截面面积矩； Iw--焊缝截面惯性矩。 27
（2）工字形截面梁对接连接计算
M V 1 焊缝截面 σ1
τmax
σmax
τ
τ1
A、对于焊缝的σmax和τmax应满足式3-2和3-3要求； B、对于翼缘与腹板交接点焊缝（1点），其折算应 力尚应满足下式要求：
Nsinθ
lw
N
θ t B
26
Ncosθ
另:当tanθ≤1.5时,不用验算!
2、M、V共同作用下的对接焊缝计算 （1）板件间对接连接 因焊缝截面为矩形，M、
V M
V共同作用下应力图为：
故其强度计算公式为：
t A
σ
lw
τ
max
max
M 6M 2 f tw Ww l w t
VS w 3 V fVw I w t 2 lw t
3
N
3.2 焊接连接的特性
一、钢结构常用焊接方法 1.手工电弧焊 原理：利用电弧产生热量 熔化焊条和母材形 成焊缝。
焊条 焊钳
A、焊条的选择： 焊条应与焊件
焊机
保护气体
钢材相适应。
焊件
电弧
熔池 导线 4
单击图片3-1播放
5
Q235钢选择E43型焊条（E4300--E4328) Q345钢选择E50型焊条(E5000--5048) Q390、Q420钢选择E55型焊条(E5500--5518) B、焊条的表示方法： E—焊条(Electrode)
23
单击图片3-6播放
24
二、对接焊缝的计算 对接焊缝分为：焊透和部分焊透（自学）两种；
动荷载作用下部分焊透的对接焊缝不宜用做垂直受
力方向的连接焊缝；
N t N
对于静载作用下的一级和二级对接焊缝其强度可视 为与母材相同，不与计算。三级焊缝需进行计算； 对接焊缝可视作焊件的一部分，故其计算方法与构 件强度计算相同。
、、 、、 、、
焊剂漏斗
焊丝转盘
、 、 、
、
、
熔渣
、 、 、 、、 、、 、、 、 、
焊剂 焊件
埋弧自动焊
7
A、焊丝的选择应与焊件等强度。 B、优、缺点： 优点：自动化程度高，焊接速度快，劳动强度低， 焊接质量好。 缺点：设备投资大，施工位臵受限等。
机 器
送 丝 器
8
3.气体保护焊 优、缺点： 优点：焊接速度快，焊接质 量好。 缺点：施工条件受限制等。
第1、2位数字为熔融金属的最小抗拉强度（kgf/mm2) 第3、4适用焊接位置、电流及药皮的类型。 不同钢种的钢材焊接，宜采用与低强度钢材相适应的焊条。
C、优、缺点
优点：方便，特别在高空和野外作业，小型焊接； 缺点：质量波动大，要求焊工等级高，劳动强度大，效率低。
6
2.埋弧焊（自动或半自动）
送丝器
第 三 章
3.1 钢结构的连接方法
一、焊缝连接 优点：不削弱截面，方便施工，连接刚度大； 缺点：材质易脆，存在残余应力，对裂纹敏感。
对接焊缝连接
角焊缝连接
2
二、铆钉连接 优点：连接刚度大，传力可靠； 缺点：对施工技术要求很高， 劳动强度大，施工条件差， 施
工速度慢。
三、螺栓连接 分为： 普通螺栓连接 高强度螺栓连接 优点：拆装方便 缺点：板件有削弱
内部无损检验：检验内部缺陷。
内部检验主要采用超声
波，有时还用磁粉检验
荧光检验等辅助检验方
法。还可以采用X射线或
γ射线透照或拍片。
15
《钢结构工程施工及验收规范》规定：
焊缝按其检验方法和质量要求分为一级、二级
和三级。 一、二级焊缝除外观检查外，尚要求一定数 量的超声波检验并符合相应级别的质量标准。 三级焊缝只要求对全部焊缝作外观检查且符合 三级质量标准。
16
3.焊缝质量等级及选用 《钢结构设计规范》（GB50017--2003）中，对焊 缝质量等级的选用有如下规定：
(1) 需要进行疲劳计算的构件中，垂直于作用力方向
的横向对接焊缝受拉时应为一级，受压时应为二级。 (2) 在不需要进行疲劳计算的构件中，凡要求与母材 等强的受拉对接焊缝应不低于二级；受压时宜为二级。
