555时基电路总结报告剖析
555时基电路
VCC
R
OUT VC
DIS
R VOUT
（2）调节VI频率，分析并记录
TH
观察到的OUT端波形的变化。 VI
GND TR
C1
（3）若想使TW=10uS，怎样调整
电路？测出此时各个有关的 图9.6 单稳态触发电路 参数。
实验九 555时基电路
• 当t=tW时，电容上 的充电电压为：
vC
VCC
1
e
tw RC
2 3 VCC
• 所以输出电压的脉 宽
• tW=RCln3≈1.1RC
实验九 555时基电路
五、实验报告
1．按实验内容各步要求整理实验数据。 2．画出实验内容3中的相应波形图。 3．总结时基电路基本电路及使用方法。
实验九 555时基电路
六、实验结束
1、整理好工具，把连接线拉直并整齐放到一起； 2、关闭所用仪器电源开关、把仪器放好；
实验九 555时基电路
单稳态触发器的应用
① 定时：由于单稳态电路能够产生一定宽度tW的矩形脉冲，利 用这个矩形脉冲去控制某个电路，则可以使其在时间tW内动 作（或不动作），例如，利用宽度为tW的正矩形脉冲作为与 门输入的信号之一，则只有这个矩形波存在的时间内，信号 才有可能通过与门。
② 延时：利用单稳可以取得延时作用,延长的时间可以通过 R、 C调节。
GND 7
14 13
12
NE556 11
10 9
8
VCC
DIS2 TH2 VC2 R2 OUT2 TR2
图9.1 时基电路NE556管脚图
注意 接地
VC GND
图9.3 测试接线图
浅析555时基电路
（ ３）该 电 路 可 独 立 构 成 一 个 定 时 电路 ，且定 时 精 度高 。一 个 单 独 的 ５ ５时基 电路 可 以提 供 近 １ ５ ５分 钟 的较准确 的定时控 制 。 （ ４）双 极 型 ５ ５时基 电 路 的 最 大 输 出 电 流 达 ５
、 一 ￡ ｔ ０ 、 、 、ｆ ｃ ‘ 、 ， ０ 、 、 ｐ ‘ ｌ ０
网络 技 术 以及 虚 拟 仪 器 技 术 等 。 随 着 虚 拟 仪 器 技 术
到 实 验 教 学 中 去 ，以 取 代 常 规 仪 器 。 同 时 ，实 验 者 可 自行 设 计 各 种 软 面 板 ，定 义 仪器 的 功 能 ，并 以 各 种 形 式 表 达 、输 出 检 测 结 果 ＋进行 实 时 分 析 ；第 三 阶段 ，开 发 综 合 性实 验 项 目 ，鼓 励 学 生 开 展项 目 设 计 与 开 发 ， 自已 选 题 ＋拟 订 方 案 ，编 写 程 序 ，设 计 虚 拟 仪 器 检 测 系 统 ；第 四 阶 段 ，组 织 科 研 开 发 小
维普资讯
・
教育技 术 ・
浅 析
５ 基 电路 是 一 种 将 模 拟 功 能 与 逻 辑 功 能 结 ５时 ５ 合 在 同一 硅 片 上 的组 合 集 成 电 路 。它 具 有 以 下 几 个 特 点 ，得 到 了 广 泛 的 应 用 。 （１）该 电 路 结 构 上 是 由 模 拟 电 路 和 数 字 电 路 组 合 而成 ，它 将 模 拟 功 能 与逻 辑 功 能 融为 一 体 ，能
和 网 络 技 术 的 飞 速 发 展 ，通 过 网 络 构 建 虚 拟 实 验 室 ，将 为 学 校 的实 验 教 学 以 及 远 程 教 育 的实 验 教 学
提供 一条新 的有 效途 径 。
555时基电路及其应用实验报告总结
555时基电路及其应用实验报告总结引言555时基电路是一种广泛应用于电子系统中的定时器电路，其简单可靠的特点使得其成为电子工程师们经常使用的电路之一。
在本次实验中，我们将学习555时基电路的基本原理和应用，并利用实验的方法来进一步了解其特性和应用。
实验目的1. 了解555时基电路的基本原理和特点；2. 学习555时基电路的应用；3. 掌握555时基电路的实际电路设计和调试能力。
实验原理555时基电路是一种基于电容充放电周期的定时器电路，由控制电压，比较电压和输出电压三个部分组成。
在充电过程中，电容通过R1和R2两个电阻器来充电，当电容电压达到比较电压时，输出从高电平变为低电平，此时电容通过R2和输出端的电阻放电。
当电容电压低于比较电压时，输出从低电平变为高电平，电容重新开始充电，这样就形成了一个基于电容充放电周期的定时器电路。
实验材料1. 555时基电路芯片2. 电阻器3. 电容器4. LED灯5. 面包板等实验工具实验步骤1. 将555时基电路芯片插入面包板上；2. 连接电阻器和电容器，并将它们与555时基电路芯片的引脚相连；3. 将LED灯连接到555时基电路芯片的输出端；4. 通过调节电阻器和电容器来改变555时基电路的输出频率和占空比。
实验结果通过实验，我们成功地设计和调试了一个基于555时基电路的LED 闪烁电路，其输出频率和占空比可以通过调节电阻器和电容器来进行调整。
此外，我们还完成了一些其他应用的实验，例如555时基脉冲发生器，555时基呼吸灯等。
结论本次实验通过学习555时基电路的基本原理和应用，掌握了555时基电路的实际电路设计和调试能力。
我们成功地设计和调试了一个基于555时基电路的LED闪烁电路，并完成了其他应用实验。
555时基电路的优点在于其简单可靠，广泛应用于电子系统中，为电子工程师们提供了强大的工具。
实验八555时基电路
实验八-555时基电路实验八555时基电路一、实验目的1、熟悉555型集成时基电路的电路结构、工作原理及其特点2、掌握555型集成时基电路的基本应用二、实验原理集成时基电路称为集成定时器，是一种数字、模拟混合型的中规模集成电路，其应用十分广泛。
它是一种产生时间延迟和多种脉冲信号的电路，由于内部电压标准使用了3个5K电阻，故取名555电路。
其电路类型有双极型和CMOS型两大类，二者的机构与工作原理类似。
几乎所有的双极型产品型号最后的三位数码都是555或556；所有的CMOS产品型号最后四位数码都是7555或7556，二者的逻辑功能和引脚排列完全相同，易于互换。
555和7555是单定时器。
556和7556是双定时器。
双极型的电源电压Vec=+5V~+15V，输出的最大电流可达200mA。
CMOS 型的电源电压为+3~+18V。
1、555电路的工作原理555电路的内部电路方框图如图所示。
它含有两个电压比较器，一个基本RS触发器，一个放电开关管T，比较器的参考电压由三只5KΩ的电阻器构成分压器提供。
它们分别使高电平比较器A1的同相输入端和低电平比较器A2的反相输入端的参考电平为Vcc和Vcc。
A1与A2的输出端控制RS触发器状态和放电管开关状态。
当输入信号自6脚，即高电平触发输入并超过参考电平Vcc 时，触发器复位，555的输出端3脚输出低电平，同时放电开关管导通；并输入信号自2脚输入并低于Vcc时，触发器置位，555的3脚输出高电平，同时放电开关管截止。
RD是复位端，当RD=0，555输出低电平。
平时RD端开路或接Vcc。
Vc是控制电压端（5脚），平时输出Vcc作为比较器A1的参考电平，当5脚外接一个输入电压，即改变了比较器的参考电平，从而实现对输出的另一种控制，在不接外电压时，通常接一个0.01μf的电容器到地，起滤波作用，以消除外来的干扰，以确保参考电平的稳定。
为放电管，当T导通时，将给接于脚7的电容器提供低电阻放电通路。
555时基电路工作原理
555时基电路工作原理

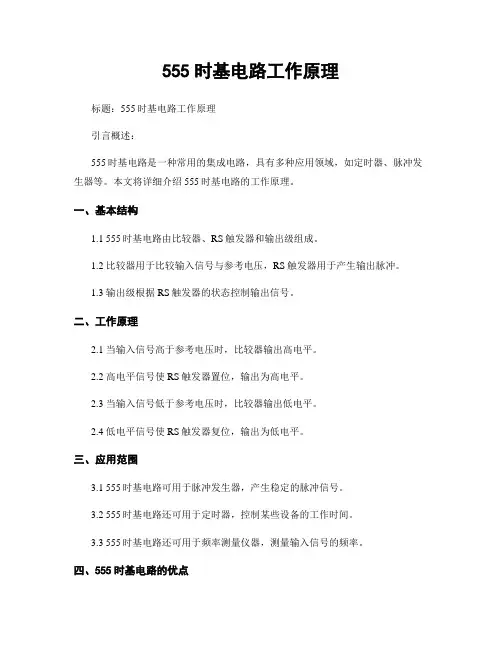

标题：555时基电路工作原理
引言概述：
555时基电路是一种常用的集成电路，具有多种应用领域，如定时器、脉冲发生器等。
本文将详细介绍555时基电路的工作原理。
一、基本结构
1.1 555时基电路由比较器、RS触发器和输出级组成。
1.2 比较器用于比较输入信号与参考电压，RS触发器用于产生输出脉冲。
1.3 输出级根据RS触发器的状态控制输出信号。
二、工作原理
2.1 当输入信号高于参考电压时，比较器输出高电平。
2.2 高电平信号使RS触发器置位，输出为高电平。
2.3 当输入信号低于参考电压时，比较器输出低电平。
2.4 低电平信号使RS触发器复位，输出为低电平。
三、应用范围
3.1 555时基电路可用于脉冲发生器，产生稳定的脉冲信号。
3.2 555时基电路还可用于定时器，控制某些设备的工作时间。
3.3 555时基电路还可用于频率测量仪器，测量输入信号的频率。
四、555时基电路的优点
4.1 简单易用，只需外接几个元件即可工作。
4.2 稳定可靠，工作精度高，适用于各种环境。
4.3 体积小巧，适合集成在各种电子设备中。
五、总结
5.1 555时基电路是一种多功能、稳定可靠的集成电路。
5.2 它在各种电子设备中广泛应用，如定时器、脉冲发生器等。
5.3 了解555时基电路的工作原理有助于我们更好地应用和设计电子设备。
555时基电路
555时基电路
“555时基电路”是一种廉价、多功能的单片集成电路，它可以提供脉冲宽度调制（PWM）、计时和电平触发功能，且具有自动重置和高输出放大能力，被广泛应用于各种电子系统中。
555时基电路是由National Semiconductor公司于1970年开发的，一般来说，它具有8个引脚，工作电压通常为4.5-15V。
它可以将一个低电平输入信号转换为一个高电平输出信号，也可以将一个高电平输入信号转换为一个低电平输出信号，这取决于时基电路芯片的设计和使用情况。
555时基电路通常由三个部分组成：计数器、时间器和比较器。
计数器由称为RST的复位端口和称为TRIG的触发端口共同构成，当触发端口收到一个低电平输入信号时，计数器就会开始计数；时间器由称为THR的阈值端口和称为CTL的控制端口共同构成，当计数器计数到设定阈值时，时间器就会将一个低电平输出信号发出；比较器由称为DIS的禁止端口、称为OUT的输出端口和称为GND的接地端口共同构成，当时间器发出低电平输出信号时，比较器就会将一个高电平输出信号发出。
此外，555时基电路还具有一些其他功能，如可以使用外部电路调节输出信号的占空比，也可以使用外部电路实现脉冲宽度调制（PWM），还可以用于实现计时功能。
总而言之，555时基电路是一种非常灵活、实用、易于使用的单片集成电路，它可以提供计数、脉冲宽度调制（PWM）、计时和电平触发功能，因此在电子工程领域得到了广泛的应用。
555时基电路实验报告
555时基电路实验报告555时基电路实验报告引言：555时基电路是一种常用的集成电路，广泛应用于各种电子设备中。
本实验旨在通过实际操作，深入了解555时基电路的工作原理和应用。
一、实验目的本实验的主要目的是掌握555时基电路的基本原理和使用方法，通过实验验证其工作性能，并了解其在各种电子设备中的应用。
二、实验器材和材料1. 555时基电路集成电路芯片2. 电源3. 电阻、电容等元器件4. 示波器5. 连接线等实验器材三、实验步骤1. 按照电路图连接电路，将555时基电路芯片与其他元器件连接好。
2. 接通电源，调节电源电压，使其满足555时基电路的工作要求。
3. 使用示波器观察555时基电路的输出波形，并记录相关数据。
4. 调节电阻、电容等元器件的数值，观察555时基电路的输出波形的变化，并记录相关数据。
5. 分析实验结果，总结555时基电路的特点和应用。
四、实验结果与分析通过实验观察和数据记录，我们得到了不同电阻、电容数值下555时基电路的输出波形。
根据实验结果，我们可以得出以下结论：1. 555时基电路的输出波形可以通过调节电阻和电容的数值来控制。
2. 当电阻或电容数值增大时，输出波形的周期变长，频率变低；反之，周期变短，频率变高。
3. 555时基电路的输出波形可以是方波、正弦波等不同形式，具有较高的稳定性和可调性。
4. 555时基电路可以广泛应用于脉冲发生器、定时器、频率计等各种电子设备中。
五、实验总结通过本次实验，我们深入了解了555时基电路的工作原理和应用。
通过实际操作，我们掌握了调节电阻和电容数值来控制555时基电路输出波形的方法。
我们还了解到555时基电路具有较高的稳定性和可调性，适用于各种电子设备中的时序控制和频率调节。
通过实验，我们对于电路的原理和实际应用有了更深入的理解。
六、实验中的问题与改进在实验过程中，我们遇到了一些问题，例如电路连接错误、示波器读数不准确等。
这些问题在实验中及时得到了解决，但在以后的实验中，我们需要更加仔细地检查电路连接，确保实验结果的准确性。
555时基电路 实验报告
555时基电路实验报告555时基电路实验报告引言：555时基电路是一种非常常见和实用的电子元件，广泛应用于各种电子设备和电路中。
本实验旨在通过实际操作和观察，深入了解555时基电路的工作原理和应用。
一、实验目的：1. 了解555时基电路的基本原理；2. 掌握555时基电路的实际应用；3. 学会使用实验仪器和测量工具。
二、实验器材和仪器：1. 555时基电路芯片；2. 电源；3. 示波器；4. 电阻、电容等元件。
三、实验步骤：1. 连接电路：按照实验指导书上的电路图，将555时基电路芯片、电源、电阻和电容等元件连接起来。
2. 调整参数：根据实验指导书上的要求，调整电阻和电容的数值，以改变电路的工作频率和占空比。
3. 运行实验：打开电源，观察555时基电路的输出波形，并使用示波器进行实时监测和测量。
4. 记录数据：记录不同参数下的电路输出波形、频率和占空比等数据。
四、实验结果和分析：通过实验，我们观察到555时基电路在不同参数设置下的工作情况。
当电阻和电容的数值变化时，电路的频率和占空比也会相应改变。
我们可以通过调整这些参数，实现对555时基电路的频率和占空比的控制。
进一步分析发现，555时基电路的输出波形可以是方波、正弦波或者其他形态的波形，具体取决于电路的参数设置和连接方式。
通过改变电路的设计和元件的选择，我们可以根据实际需求，实现不同形态的波形输出。
此外，我们还发现555时基电路具有较高的稳定性和精度。
在实验过程中，我们可以通过示波器对电路输出进行实时监测和测量，从而验证电路的稳定性和准确性。
五、实验总结：通过本次实验，我们深入了解了555时基电路的工作原理和应用。
我们学会了使用实验仪器和测量工具，掌握了调整电路参数和观察波形的方法。
555时基电路作为一种常见的电子元件，具有广泛的应用前景。
它可以用于脉冲发生器、频率计、计时器等各种电子设备中。
同时，555时基电路还可以与其他电子元件和模块结合使用，实现更复杂的电路功能。
555时基电路设计总结报告
《电路与电子线路基础》课外设计制作总结报告题目( A )：555时基电路设计组号：A14组长：成员：成员：成员：成员：联系方式：一、工作原理及电路设计方案1.555基本组成及工作原理（查阅资料）555时基电路各管脚的作用：脚①是公共地端为负极；脚②为低触发端TR，低于1／3电源电压以下时即导通；脚③是输出端V，电流可达2000mA;脚④是强制复位端MR，可与电源正极相连或悬空;脚⑤是用来调节比较器的基准电压，简称控制端VC，不用时可悬空，或通过0.01μF电容器接地;脚⑥为高触发端TH，也称阈值端，高于2/3电源电压时即截止;脚⑦是放电端DIS;脚⑧是电源正极VCC。
555 含有两个电压比较器，一个基本RS触发器，一个放电开关管T，比较器的参考电压由三只5K电阻器构成的分压器提供。
它们分别使高电平比较器C1的同相输入和低电平比较器C2的反相器、、输入端的参考电平为2/3VCC和1/3VCC。
C1与C2的输出端控制RS触发器状态和放电管开关状态。
当输入信号自6脚，即高电平触发输入并超过参考电平2/3VCC时，触发器复位，555的输出端3脚输出低电平，同时放电开关管导通；当输入信号自2脚输入并低于1/3VCC进，触发器复位，555的3脚输出高电平，同时放电开关管截止。
RD是复位端（4脚),当RD=0.555输出低电平。
平时RD端开路或接VCC.下图为555时基电路的真值表2．555时基电路的特点及应用（查阅资料）555电路结构上是由模拟电路和数字电路构成,它将模拟功能和数字功能兼容为一体,能够产生精确的延迟和振荡,拓宽了模拟集成电路的应用范围。
555最大输出电流达200m A,带负载能力强,可直接驱动小电机,喇叭、继电器等负载。
555定时器主要是与电阻、电容构成充放电电路，并由两个比较器来检测电容器上的电压，以确定输出电平的高低和放电开关管的通断。
这就很方便地构成从微秒到数十分钟的延时电路，可方便地构成单稳态触发器，多谐振荡器，施密特触发器等脉冲产生或波形变换电路。
555时基电路的分析和应用
555时基电路的分析和应用1555 时基电路的特点555 集成电路开始是作定时器应用的，所以叫做555 定时器或555 时基电路。
但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。
此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。
由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中，555 集成电路内部有几十个元器件，有分压器、比较器、基本R-S 触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图1 所示。
图1 555 集成电路内部结构图555 集成电路是8 脚封装，双列直插型，如图2(A)所示，按输入输出的排列可看成如图2(B)所示。
其中6 脚称阈值端(TH)，是上比较器的输入；2 脚称触发端(TR)，是下比较器的输入；3 脚是输出端(Vo)，它有O 和1 两种状态，由输入端所加的电平决定；7 脚是放电端(DIS)，它是内部放电管的输出，有悬空和接地两种状态，也是由输入端的状态决定；4 脚是复位端(MR)，加上低电平时可使输出为低电平；5 脚是控制电压端(Vc),可用它改变上下触发电平值；8 脚是电源端，1 脚是地端。
图2 555 集成电路封装图我们也可以把555 电路等效成一个带放电开关的R-S 触发器，如图3(A)所示，这个特殊的触发器有两个输入端：阈值端(TH)可看成是置零端R，要求高电平，触发端(TR)可看成是置位端S，要求低电平，有一个输出端Vo，Vo 可等效成触发器的Q 端，放电端(DIS)可看成是由内部放电开关控制的一个接点，由触发器的Q 端控制：Q=1 时DIS 端接地，Q=0 时DIS 端悬空。
另外还有复位端MR，控制电压端Vc，电源端VDD 和地端GND。
这个特殊的触发器有两个特点：(1)两个输入端的触发电平要求一高一低，置零端R 即阈值端(TH)要求高电平，而置位端s 即触发端(TR)则要求低电乎;(2)两个输入端的触。
555时基电路实验报告
555时基电路实验报告实验七555时基电路的应用实验七555时基电路的应用一、实验目的1．掌握555时基电路的结构和工作原理，学会对此芯片的正确使用；2．学会分析和测试用555时基电路构成的单稳态触发器、多谐振荡器。
二、实验仪器1．双踪示波器2．数字万用表3．数字学习机三、预习要求1．复习555时基电路的功能及参数；2．复习多谐振荡电路及单稳态触发器电路的功能；3．熟悉555时基电路构成的多谐振荡电路及单稳态触发器电路；4．复习单稳态触发器的脉冲宽度Tw、多谐振荡器振荡周期T、振荡频率fo和占空比D的估算公式。
四、实验内容及要求1．由555构成的单稳态触发器，实验电路如图7．1所示。
其中，RP=10K，C=0.047uF。
图7．1 单稳态触发器（1）在单稳态触发器的输入端接入频率f＝25KHz的连续脉冲信号Ui，用双踪示波器观察输出信号Uo、Uc及Ui 的波形并记录之，注意对应关系。
（2）调节电位器，改变Rp的阻值，观察输出电压Uo和电容上电压Uc的波形变化情况及对脉冲宽度Tw的影响，并做好记录。
2．由555构成的多谐振荡器实验电路如图7．2所示。
其中，R1=1K，R2=3.3K，C=0.022uF。
图7．2 多谐振荡器（1）用示波器观察输出电压Uo和电容上电压Uc的波形并绘出；（2）改变更换R、C的数值，观察输出波形的变化情况，R、C变化对脉冲宽度Tw、振荡周期T、振荡频率fo和占空比D的影响。
*3．如图7．3所示电路是救护车扬声器发声电路。
在图中给定的电路参数下，试完成图7．3 救护车扬声器发声模拟电路（1）估算扬声器发声的高、低音的持续时间；（2）试验该电路；（3）将右侧555的4脚断开，然后接电源正极，5脚断开后接左侧555的输出端，重新试验电路。
五、实验报告1．整理所纪录的各实验有关波形,并进行定性分析；2．总结电路参数对单稳态触发器和多谐振荡器的影响。
555时基电路
555时基电路实验说明：555定时电路是模拟—数字混合式集成电路。
555定时电路分为双极型和CMOS两种，其结构和原理基本相同。
从结构上看，555定时电路由2个比较器、1个基本RS触发器、1个反相缓冲器、1个三极管管和3个5kΩ电阻组成分压器组成，因此命名555定时电路。
NE556为双时基电路，管脚图如下：四、实验内容及步骤1.利用NE556构成多谐振荡器按原理图接线，用双踪示波器观察输出波形2.利用NE556构成单稳态触发器电路按原理图接线，用双踪示波器观察输出波形制作的D类放大器时基集成电路NE555应用老铎D类放大器具有体积小、效率高的特点。
这里介绍一个用555电路制作的简易D类放大器。
它是利用555电路构成一个可控的多谐振荡器，音频信号输入到控制端得到调宽脉冲信号（如图），基本能满足一般的听音要求。
制作的D类放大器时基集成电路NE555应用，输出的音质和L 、C3有很大关系。
我们知道D类放大器具有体积小、效率高的特点。
这里介绍一个用555电路制作的简易D类放大器。
它是利用555电路构成一个可控的多谐振荡器，音频信号输入到控制端得到调宽脉冲信号（如图），基本能满足一般的听音要求。
由IC 555和R1、R2、C1等组成100KHz可控多谐振荡器，占空比为50%，控制端5脚输入音频信号，3脚便得到脉宽与输入信号幅值成正比的脉冲信号，经L、C3接调、滤波后推动扬声器。
时基集成电路555并不是一种通用型的集成电路，但它却可以组成上百种实用的电路，可谓变化无穷，故深受人们的欢迎。
555时基电路具有以下几个特点：（1）555时基电路，是一种将模拟电路和数字电路巧妙结合在一起的电路；（2）555时基电路可以采用4．5～15V的单独电源，也可以和其它的运算放大器和TTL电路共用电源；（3）一个单独的555时基电路，可以提供近15分钟的较准确的定时时间；（4）555时基电路具有一定的输出功率，最大输出电流达200mA，可直接驱动继电器、小电动机、指示灯及喇叭等负载。
《数字电路》555时基电路实验报告
《数字电路》555时基电路实验报告一、实验目的1、掌握555时基电路的结构和工作原理，学会对此芯片的正确使用。
2、学会分析和测试用555时基电路构成的多谐振荡器、单稳态触发器、R-S 触发器等三种典型电路。
二、实验设备1.示波器2.器件NE556双时基电路，二极管1N4148，电位器，电阻，扬声器三、实验内容及步骤1、555时基电路功能测试（1）按图12-3接线，可调电压取自电位器分压器。
（2）按表12-1逐项测试其功能并记录。
2、555时基电路构成的多谐振荡器电路如图12-4所示。
（1）按图接线。
图中元件参数如下：R 1=15KΩ R2=5KΩC1=0.033μF C2=0.1μF3、555构成的单稳态触发器(实验如图12-6所示)图12-5 占空比可调的多谐振荡器电路图图12-6 单稳态触发器电路（1）按如图12-6接线，图中R=10KΩ，C1=0.01μF、V1是频率约为10KHz左右的方波时，用双踪示波器观察OUT端相对于V1的波形，并测出输出脉冲的宽度TW。
（2）调节V1的频率，分析并记录观察到的OUT端波形的变化。
（3）若想使TW=10μS，怎样调整电路？测出此时各有关的参数值。
4、555时基电路构成的R-S触发器实验如图12-7所示图12-7 R-S触发器电路（1）先令VC端悬空，调节R-S端的输入电平值，观察V的状态在什么时刻由0变1，或由1变0？测出V0的状态切换时，R，S端的电平值。
（2）若要保持V端的状态不变，用实验法测定R、S端应在什么电平范围内？整理实验数据，列成真值表的形式。
和R-S FF比较，逻辑电平，功能等有何异同。
（3）若在VC端加直流电压VC-V ，并令VC-V分别为2V、4V时，测出此时V状态保持和切换时R、S端应加的电压值是多少？试用实验法测定。
5、应用电路图12-8所示用556的两个时基电路构成低频对高频调制的救护车警铃电路。
（1）参考实验内容2确定图12-8中未定元件参数。
555 时基电路及其应用实验报告 -回复
555 时基电路及其应用实验报告 -回复一、实验目的本次实验的主要目的是学习和掌握555时基电路的特性和应用。
在实验中，我们将学习如何设计各种555电路，并且对其进行实验验证，以进一步了解555时基电路的工作原理和应用特性。
二、实验原理555时基电路是一种非常常见的集成电路，由于其具有稳定、多功能和低成本等特点，因此被广泛应用于各种电子产品中。
在555时基电路中，有三个主要引脚，分别为GND、Vcc和OUT。
其中GND是地线，Vcc 是电源正极，而OUT则是输出端。
555时基电路包含两个比较器和一个RS锁存器，它的工作原理主要是通过内部RC振荡电路和比较器的比较作用，使输出产生周期性的正弦波形信号或方波信号。
RC振荡电路是由一个电容和一个电阻构成的，通过调整电容和电阻的大小，可以控制555时基电路的振荡频率。
而比较器则用于判断输出信号的状态，一般来说，当正弦波形信号的振幅大于参考电压时，输出为高电平，反之则为低电平。
RS锁存器则用于控制555时基电路输出的状态，当RS锁存器的S端输入高电平时，输出为高电平，当R端输入高电平时，输出为低电平。
而如果S和R端都输入高电平，输出则会变成不确定状态。
基于以上原理，我们可以设计出各种不同类型的555电路，包括定时器、频率计、脉冲发生器、电压控制振荡器、触发调制器等等，具体实验方法和设计流程如下。
三、实验方法1. 实验材料和设备（1）555芯片一个（2）0.1μF电容两个（3）2.2μF电容一个（4）10kΩ电阻一个（5）100kΩ电阻一个（6）10kΩ变阻器一个（7）LED灯一个（8）开关一个（9）220V AC电源一个（10）电源线和测试线若干（11）面包板一个2. 实验步骤实验1. 单稳态触发器电路实验（1）将555芯片插入面包板，将其Vcc脚位连接到电源正极，将GND脚位连接到地线。
（2）将2.2μF电容连接到555芯片的第6脚和GND之间。
（3）将一个10kΩ电阻连接到555芯片的第6脚和第7脚之间。
物理学实验报告 ——555时基电路及其应用
XXXXXX实验报告学院：专业：班级：成绩：姓名：学号：组别：组员：实验地点：实验日期：指导教师签名：实验八项目名称：555时基电路及其应用一、实验目的1、熟悉555型集成时基电路结构、工作原理及其特点2、掌握555型集成时基电路的基本应用二、实验设备1、数字电路实验箱2、数字示波器3、信号发生器4、 555×2 2CK13×2 电位器、电阻、电容若干三、实验内容及步骤1、多谐振荡器按图8－3接线，用双踪示波器观测vc 与vo的波形，并简要画出vc与vo的波形，测定频率。
（信号周期理论计算公式：T＝tw1＋tw2， tw1＝0.7(R1＋R2)C， tw2＝0.7R2C）表8-2 多谐振荡器实验数据Vs黄色 Vo蓝色2、施密特触发器按图8－6接线，输入信号由信号发生器提供，预先调好vS的频率为1KHz，接通电源，逐渐加大vS 的幅度，观测输出波形，简要画出vS和v o的波形，依照图8-7，测绘电压传输特性。
四、实验总结分析、总结555集成芯片实验结果：T＝tw1＋tw2， tw1＝0.7(R1＋R2)C， tw2＝0.7R2C已知555电路要求R1 与R2 均应大于或等于1KΩ，但R1＋R2应小于或等于3.3MΩ本实验中，R1及R2均取5.1KΩ，C为0.1u。
由已知数据可以演算出理论值即信号周期为107.1 us，高电平持续时间为71.4 us，低电平持续时间为35.7 us。
通过软件仿真可得相关测量数据。
即即信号周期为106.756 us，高电平持续时间为71.212 us，低电平持续时间为36.102 us。
555定时器主要是与电阻、电容构成充放电电路，并由两个比较器来检测电容器上的电压，以确定输出电平的高低和放电开关管的通断。
这就很方便地构成从微秒到数十分钟的延时电路，可方便地构成单稳态触发器，多谐振荡器，施密特触发器等脉冲产生或波形变换电路。
简述555时基电路的功能
简述555时基电路的功能555时基电路是一种集成电路，由双稳态多谐振荡器、比较器和放大器组成。
它的主要功能是产生各种不同的脉冲信号和定时信号，广泛应用于计时、闪光灯、音乐合成、遥控器等领域。
一、555时基电路的原理1. 双稳态多谐振荡器555芯片中的双稳态多谐振荡器是其核心部分。
当输入电压超过阈值电平时，输出为高电平；当输入电压低于触发电平时，输出为低电平。
这使得芯片能够在两个状态之间进行切换，并产生周期性的脉冲信号。
2. 比较器和放大器555芯片中的比较器和放大器用于检测输入信号与阈值之间的差异，并将其转换为输出信号。
比较器将输入信号与参考电压进行比较，并产生高或低的数字输出信号。
放大器用于增强比较后得到的信号以便更好地控制输出。
二、555时基电路的应用1. 计时555时基电路可以用作计时器或定时开关。
通过调整元件参数，可以产生不同的时间延迟，从几微秒到数小时不等。
它可以用于定时器、闹钟、计数器等应用。
2. 闪光灯555时基电路可以用来控制摄影中的闪光灯。
通过调整元件参数和输入信号，可以产生不同的脉冲宽度和频率，从而控制闪光灯的亮度和持续时间。
3. 音乐合成555时基电路可以用于音乐合成。
通过将输入信号与输出信号相结合，可以产生各种不同的音调和节奏。
这种技术被广泛应用于电子琴、合成器和其他音乐设备中。
4. 遥控器555时基电路可以用来制作遥控器。
通过设置特定的频率和编码方式，可以将信号发送到接收器以控制设备的操作。
这种技术被广泛应用于家庭娱乐系统、汽车安全系统和其他遥控设备中。
三、555时基电路的优点1. 稳定性高555芯片具有很高的稳定性，能够在广泛的工作温度范围内保持一致性。
2. 简单易用555芯片非常容易使用，并且在设计过程中需要的元件数量较少，因此可以减少成本和复杂性。
3. 可靠性高555芯片具有很高的可靠性，能够在长时间内保持稳定的工作状态。
四、555时基电路的缺点1. 精度有限555芯片在一定程度上受到元件参数和工作温度的影响，因此其精度有限。
555时基电路及其应用解析
多谐振荡器参数的计算
uc
O
uo
O tw1 tw2
2 3
VCC
1 3
VCC
t
输出波形的振荡周期可用过渡过程公 式计算：
tw1 ： uC (0) = VCC /3 V、
uC (∞) =VCC、 1=(RA+ RB)C、
当t= tw1时，uC (tw1) =2 VCC /3代
VCC
uc
RA
48
RB
7
555 3
uo
O
uc
6 2
1
5
uo
C
C5
O
2 3
VCC
1 3
VCC
t
t
图5-2-9 多谐振荡器电路图
图5-2-10 多谐振荡器的波形
工作原理
• 接通电源瞬间，电容两端电压U=0，即 UTH=UTR=UC=0<1/3VDD,OUT=1,放电管截止，
• 直流电源通过电阻RA和RB向电容充电，电容电压上升；当 UC≥2/3V,即UTH=UTR=UC≥2/3VDD时，电路翻转，输出OUT=1 变为OUT=0，放电管导通，电容经RB放电，电容电压下降 ，当电容电压下降到UC≤1/3VDD,即UTH=UTR=UC≤1/3VDD时， 电路再次翻转，输出又有OUT=0变为OUT=1，如此周而复 始，便形成振荡。
的输入输出波形，并记录发光管的状态。
调试：
1.电路是否正常工作 2.用示波器观察2、3脚的波形
u2
u3
t
t
实训课题二 电压监视电路
• 实训目的 • 通过实践操作使学生加深对555的感性认识，理解555定
555时基电路工作原理
555时基电路工作原理概述：555时基电路是一种集成电路，常用于产生精确的时间延迟、脉冲宽度调制、频率分频和多谐振荡等应用。
本文将详细介绍555时基电路的工作原理及其相关参数和特性。
一、555时基电路的基本原理：555时基电路由比较器、RS触发器、RS锁存器和输出驱动器组成。
其基本原理如下：1. RS触发器：555时基电路的核心是一个RS触发器，由两个交叉耦合的双稳态触发器构成。
RS触发器有两个输入端(S和R)和两个输出端(Q和Q')。
当S=0，R=1时，Q=1，Q'=0；当S=1，R=0时，Q=0，Q'=1；当S=0，R=0时，Q和Q'保持原状态。
2. 比较器：555时基电路的比较器用于将输入电压与内部参考电压进行比较，以确定RS触发器的状态。
3. RS锁存器：555时基电路的RS锁存器用于锁存RS触发器的状态，以保持输出稳定。
4. 输出驱动器：555时基电路的输出驱动器将RS触发器的状态转换为输出信号。
二、555时基电路的工作模式：555时基电路有三种基本工作模式：单稳态触发器模式、自由运行多谐振荡模式和单稳态触发器与多谐振荡器混合模式。
1. 单稳态触发器模式(Monostable mode)：在单稳态触发器模式下，555时基电路可以产生一个精确的时间延迟脉冲。
当输入一个触发脉冲时，输出会在一定时间后保持高电平，然后恢复为低电平。
这个时间延迟由外部电容和电阻决定。
具体工作原理如下：- 当触发脉冲输入时，555时基电路的RS触发器被置于SET状态，输出Q=1，Q'=0。
- 同时，电容开始充电，电压逐渐增加。
- 当电容电压达到2/3 Vcc时，比较器检测到这个电压并将RS触发器置于RESET状态，输出Q=0，Q'=1。
- 输出保持在RESET状态直到电容电压通过外部电阻放电至1/3 Vcc。
- 一旦电容电压低于1/3 Vcc，RS触发器恢复到SET状态，输出Q=1，Q'=0，完成一个脉冲输出。
总结555时基电路使用方法
篇一：555时基电路内部结构及工作原理实例详解2.3．1 555时基电路的介绍和内部结构555集成电路定时器是一种将模拟功能和逻辑功能集成在同一硅片上的单片时基电路。
它的型号很多，如fx555，5g555，j55，ua555，ne555，它们的逻辑功能与外部引线排列完全相同，555定时器的电源电压范围宽，双极型555定时器为5~16v，cmos555定时器为3~18v，它可提高与ttl，cmos的数字电路兼容的接口电平。
由于555定时器价格低廉，使用灵活方便，只需外接少量元件就可构成多种模拟和数字电路，因而极广泛地应用在波形产生与变换，测量与控制，家用电器及电子玩具领域，它的外部引脚555定时器能在较宽电压范围工作，输出交电平不低于90%电源电压，带拉电流负载和电流负载能力可达到200ma。
图2-3 555定时器外部引脚555时基电路由运算放大电路器a1，a2组成电压比较器，由f1f2组成的基本r—s触发器以及由f3和npn型集成电极开路输出的放电三极管td等组成的输出级和放电开关。
其中电压比较器的分压偏置电阻采用三个阻值相同的5k电阻，所以电路因此特征而被命名为“555时基电路”。
555时基电路的内部结构图如图2-4。
图2-4 555时基电路图2.3.2 555时基电路的工作原理及功能电压比较1）分压器3个5k?电阻组成，为两个a1和a2提供基准电平，如控制端co，则经分压后，a的基准电平为2/3ucc，b的基准电平为1/3ucc，如改变管脚的接法就改变了两个电压比较器的基准电平2）比较器比较器a1，b2是两个结构和性能完全相同的高精度电压比较器，其输出直接控制着基本r-s触发器的状态。
th 是比较器a1的输入端，tr是比较器a2的输入端。
当th输入信号使u6》2/3ucc，则a1输出交电平，否则a输出为低电平，当r输入信号使号使v2》1/3ucc，a2输出为低电平，否则输出高电平3）基本r—s触发器基本r——s触发器要求低电平触发，图中f1的输入端接uc1，为置o输入端（r），f2的输入端接uc2为置输入端（s）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路与电子线路基础》课外设计制作总结报告题目(A)：555时基电路设计组号：任课教师：组长：成员：成员：成员：成员：联系方式2015年日一、电路设计方案及实验原理1.555基本组成及工作原理555时基集成电路各管脚的作用：脚①是公共地端为负极；脚②为低触发端TR，低于1／3电源电压以下时即导通；脚③是输出端V，电流可达2000mA;脚④是强制复位端MR，可与电源正极相连或悬空;脚⑤是用来调节比较器的基准电压，简称控制端VC，不用时可悬空，或通过0.01μF电容器接地;脚⑥为高触发端TH，也称阈值端，高于2/3电源电压时即截止;脚⑦是放电端DIS;脚⑧是电源正极VCC。
555 含有两个电压比较器，一个基本RS触发器，一个放电开关管T，比较器的参考电压由三只5K电阻器构成的分压器提供。
它们分别使高电平比较器A1的同相输入和低电平比较器A2的反相器、、输入端的参考电平为2/3VCC和1/3VCC。
A1与A2的输出端控制RS触发器状态和放电管开关状态。
当输入信号自6脚，即高电平触发输入并超过参考电平2/3VCC时，触发器复位，555的输出端3脚输出低电平，同时放电开关管导通；当输入信号自2脚输入并低于1/3VCC进，触发器复位，555的3脚输出高电平，同时放电开关管截止。
RD是复位端（4脚),当RD=0.555输出低电平。
平时RD端开路或接VCC.2、单稳态电路工作原理单稳态电路是具有一个稳定状态的电路。
稳定时，时基电路处在复位态，输出端３脚为低电平，此时７脚也处在低电平，所以定时电容Ct无法通过定时电阻Rt 放电。
如果在输入端输出一个负脉冲触发信号V1，使５５５触发端的２脚获得一个小于VDD/3的低电平触发信号，根据前面的内部结构图和真值表，可知时基电路置位，输出脚３跳变为高电平，电路即翻转进入暂态；同时５５５内部晶体管截止，７脚被悬空（即虚高），解除对Ct的封锁，正电源VDD通过Rt向Ct充电，使阈值端６脚电平不断升高，当升至２VDD/3时，由真值表知，时基电路复位，３脚与７脚恢复低电平，暂态结束，电路翻回稳态。
此时Ct储存的电荷通过５５５内部的放电晶体管对地放电，为电路下次触发翻转做准备。
电路暂态时间ｔ即３脚输出高电瓶的时间由Ct上的电压从０充电到2VDD/3的时间，满足下式：ΔV=2VDD/3=VDD(1-e-t/RtCt)即：t=-RtCtln(1/3)≈1.1RtCt3、无稳态工作电路无稳态电路是没有固定稳态的电路，时基电路始终处在置位和复位的反复交替中，输出脚３的输出波形近似为矩形波。
因为矩形波的高次谐波非常丰富，因此也叫自激多谐振荡电路。
电路如图，当初次通电时，因电容C1两端电压不能突变，５５５的２脚为低电平，由真值表可知，时基电路置位，即３脚为高电平，内部放电晶体管截止，７脚被悬空。
此时正电源VDD通过R1、R2向C1充电，经过时间t1，C1两端电压即阈值端（６脚）电平升至2VDD/3，这时时基电路反转复位，３脚输出低电平，同时北部放电晶体管导通，７脚也为低电平，此时C1储存的电荷通过R2向７脚放电，使C1两段电压即５５５的触发端２脚电平下降，经过时间t2后降到VDD/3，完成一个周期。
此后，时基电路又翻转置位，３脚又为高电平，７脚再次悬空，如此周而复始，C1不断充电和放电，电路引起振荡。
３脚输出高电平即C1的充电时间：t1=-(R1+R2)C1ln[(VDD-2VDD/3)(VDD-VDD/3)]≈0.693(R1+R2)C1３脚输出低电平即C1的放电时间：t2=-R2C1ln[(VDD-2VDD/3)(VDD-VDD/3)]≈0.693R2C1振荡周期为：T=t1+t2=0.693(R1+2R2)C1振荡频率为：f=1/T=1.44/(R1+2R2)C1（1）下图是用555时基电路组成基本形式的振荡器，请按图完成电路的制作，测试振荡器输出波形。
已知f=1.44/(R1+2R2)C，设：f=1KHz，试确定R１；R２；C 之值。
根据公式f=1.44/(R1+2R2)C可得只要改变R1，R2和C的值就可以改变输出波形的频路，因此该实验可以将R1，R2变为可变电阻，把电路焊接出来之后通过改变滑动变阻器的阻值并观察波形即可,通过R1、R2、C的搭配，实现输出频率为1kHz。
（2）电路A：10秒—60秒连续可调的定时电路。
了解到555电路的单稳态电路的特性之后，该功能可设计成555单稳态电路，通过复位开关闭合使电容放电，之后复位开关自动复位，电容继续充电，充电的时间即为指示灯点亮的时间。
（3）电路B：防盗报警电路由于我们使用的是直流蜂鸣器，所以电路B的设计方案就与电路A的设计方案相同。
（4）电路C：液位监控电路。
该电路由单稳态电路和多稳态电路组成。
借助555的4接口接低电平就会强制复位电路不工作的原理用单稳态电路控制多稳态电路，通过调节振荡电路充放电电阻的阻值来控制高低电平的时间，从而实现电路响10s停10s的效果。
二、原理图（1）测试振荡器输出波形根据公式f=1.44/(R1+2R2)C，先确定电容C=0.01uf,通过计算可以得到R1+2R2=144k Ω,通过软件仿真调节变阻器的阻值，发现当R1=44kΩ,R2=50kΩ比较合适。
（2）电路A：10秒—60秒连续可调的定时电路。
电路原理：在未按下复位开关时，接上电源，电容充电。
按下复位开关的瞬间，电容被短路，迅速放电，555的2端和6端处于低电平，3端输出高电平，发光二极管发光，当复位开关复位时，电源继续给电容充电，当2,6端电压达到2/3vcc 时，2,6端为高点平，3端输出低电平，发光二极管熄灭。
电容充电到2/3vcc的时间即为二极管发光的时间。
通过改变R的大小即可改变电容充电的时间。
（3）电路B：防盗报警电路该电路原理与电路一相同，当复位开关闭合瞬间，电容迅速放电，2,6端为低电平，3端输出高电平，蜂鸣器发出响声。
当复位开关复位时，电源通过R给电容充电，当2,6端电压达到2/3vcc时，3端输出低电平，蜂鸣器停止发出响声。
(4)电路3：液体监控电路：该电路由一个单稳态电路和一个多稳态振荡器成，根据4端为低电平555强制复位的原理，将单稳态电路的3端接多稳态电路的4端，通过控制单稳态电路的输出端3的电平高低来控制振荡器是否工作，通过控制振荡器中充放电电阻的大小控制振荡器输出高低电平的时间，从而达到蜂鸣器响10s,停10s 的效果。
当达到监控液位时，电容C1迅速放电，单稳态电路的2,6端为低电平，输出3为高点平，多稳态电路的4端接高点平之后，振荡电路开始工作。
三、完成过程1、焊接之前：在开始焊接时，我们对一些元件的性能和焊接方式并不了解，比如555的8个脚的位置，以及555焊接方法，我们是一头雾水，通过查找资料才搞清楚了555的焊接方式以及几个脚的位置和功能。
其次是我们设计的电路中的很多电阻和电容实验室没有那种规格，所以一些大电阻是找了几个电阻串联，大电容找了几个小的电容并联，一些实在没有的我们就把电路的参数给修改了一下。
2、焊接过程中：为了方便，我们在设计电路的时候把555的几个脚的位置给打乱，结果在焊接的过程中把8个脚焊在电路中并不是一件很容易的事情。
其次是电路中很多都是几条导线连接在一个点上，这时就需要两个人的相互配合，而且在焊接过程中应该注意电解电容的极性以及发光二极管的极性。
3、调试过程我们首先焊的是第三个电路板，在焊接之后接上电源发现蜂鸣器没有发出声音，因为有两个555电路，所以我们就逐一排查，我们先将555的单稳态的电路和多稳态电路断开，即将单稳态电路的3输出口与多稳态电路的4输出口断开，将蜂鸣器接在单稳态电路的3输出口，发现蜂鸣器能发出声音，这说明单稳态电路是没有问题的，当我们将多稳态电路的4端接上高电平时，振荡器并没有工作，于是就将范围缩小到多稳态电路，我们就考虑是不是555烧坏了，于是我们就换了一个555，之后，蜂鸣器就正常工作了，但是蜂鸣器一直在响，并没有达到响10s,停10s的效果。
当我们再次检查电路时，发现是电路中的一根导线断开了，结果使2,6端一直处于低电平，蜂鸣器一直在响。
接着是连续可调10到60s的电路，在焊接之后，接上电源二极管并没有发光，之后发现是因为我们所加的电压太小，但是当二极管发光之后，它就一直处于发光状态，并没有在一定时间之后灭掉，通过分析，我们认为是555的2,6端一直处于低电平状态，造成3输出端一直输出高电平，之后用万用表的电压档测量各元件电压时，发现电阻两端均有电压，只有电容两端没有电压，我们就把范围缩小到电容，当时以为是电容被损坏，但是换了新的电容之后还是不行，最后就从电容短路这个方面出发想到可能是并联在电容两端的开关的问题，当我们把开关从电路中断开时，电路达到了要求。
由于接的开关是可复位的开关，我们并不了解复位开关的焊接方法，通过查找资料，果然是开关的接法不对。
有了前两次的经验，触摸开关这个电路进行的比较成功。
四、实验结果及分析等（1）根据公式f=1.44/(R1+2R2)C，先确定电容C=0.01uf,通过计算可以得到R1+2R2=144kΩ,通过软件仿真调节变阻器的阻值，得到R1=44kΩ,R2=50kΩ，示波器上输出的为1kHZ的方波。
（2）实验结果：将变阻器置于最小处，接上电源，由于电容有个充电的过程，刚开始二极管会发光一段时间停止发光。
按下复位开关之后，二极管发光10 s 之后停止发光。
改变变阻器的电阻置于47kΩ,按下复位开关，二极管发光60s 之后停止发光。
（3）接上电源，由于电容有个充电的过程，刚开始蜂鸣器会响一段时间后停止发声。
按下复位开关之后，蜂鸣器发声10 s之后停止发声。
（4）接上电源，由于电容有个充电的过程，刚开始蜂鸣器会响一段时间之后停止发声，将单稳态电路电容两端的导线短接，蜂鸣器会发声，响的时间为10s,停的时间为10s,如果导线继续短接，蜂鸣器就会重复响10s,停10s。
如果导线停止短接，蜂鸣器响10s之后就会停止发声。
