《RLC串联交流电路》教案一、教学目的1、理解并掌握RLC串联交流电路中电压与电流的数值、相位关系2、理解电压三角形和阻抗三角形的组成3、熟练运用相量图计算RLC串联电路中的电流和电压二、教学重点1、掌握RLC串联电路的相量图2、理解并掌握RLC串联电路端电压与电流的大小关系三、教学难点1、RLC串联电路电压与电流的大小和相位关系四、教学课时五、教学过程（一）复习旧课，引入新课：1、复习单一参数交流电路2、引出问题正弦交流电路一定是单一参数特性吗？分析：1、实际电路往往由多种元件构成，不同元件性质不同。
例如，荧光灯电路2、交流电路中的实际元件往往有多重性质，如电感线圈存在一定的电阻， 匝与匝之间还有电容效应因此，单一参数交流电路知识一种理想情况，具有多元件、多参数的电路模型更接近于实际应用的电路。
3、新的学习任务研究多元件、多参数的交流电路（二）新课讲授图1 RLC 串联交流电路1、电压与电流的关系以电流作为参考，设表达式为则由基尔霍夫第二定律可知，CL R u u u u ++=)90sin()90sin(sin ︒︒-+++=t X I t X I t R I u C m L m m ωωω同频率正弦量的和仍为同频率的正弦量，因此电路总电压u 也是频率为的正弦量。
正弦量可以用矢量表示，则(1)式为：CL R U U U U &&&&++=[]Z I I jX R I X X j R U CL &&&&=+=-+=)()(这是RLC 串联电路中总电压和总电流的关系，形式和欧姆定律类似，所以也称 相量形式的欧姆定律。
RLC 串联电路中总电压和总电流的数值关系：22)(C L R U U U U -+=22)(C L X X R I -+=Z I =RLC 串联电路中电压电流的相位关系RX X U U U C LR C L -=-=arctan arctan ϕ上述分析过程，我们用矢量表示正弦量，根据复数运算的相关知识进行分析得出了结论。
RLC串联电路说课稿
第二章但想交流电路第五节：RLC串联电路说课稿一、说教材1.教材的地位和作用。
RLC串联电路的分析，它选自中等职业教材《电工电子技术及应用》第二版的第二章正弦交流电路中的第五节。
它在研究了RLC各独立元件（纯电阻、纯电感、纯电容）性能的基础上，分析RLC串联电路，所以通过本节的学习，为实际分析日光灯电路、收音机、电动机、变压器等用电设备的工作原理打下基础，这些在以后的学习中都会遇到。
同时这节课培养了学生逻辑思维、同学间的合作能力和动手能力。
2.教学目标。
根据教学大纲的要求，近几年的高考试题的分析以及学生现有水平，确定本节课的教学目标：①知识目标：掌握RLC串联电路相量法和相量图分析法，把握RLC串联电路的解题思路。
②能力目标：通过分组讨论，培养学生的合作能力；通过对比探究，培养学生理解和思维能力，提高学生观察、分析、综合及动手技能。
③发展目标：充分发挥学生的主观能动性，激发学生学习热情，培养学生严谨治学的态度。
3.教学重点、难点①教学重点，掌握RLC串联电路相量法和相量图分析方法。
②教学难点，相量图分析法的具体应用。
突破方法：相量和相量图分析方法4.教具：将全班学生分成6个小组，万用表6块（分6小组）、RLC串联电路学生电源刻度尺等二、说教法本节课的引入先出示一道RL串联在一块的题，求U R+ U L和 U总相等吗，由于之前学生类似的计算都是恒定电流，由于思维定势，学生容易得出U R + U L = U总这个错误的结论，教师再给出正确答案，但不必解释，让每个小组通过实验验证一下，学生疑惑不解的同时，告诉他们答案就在本节课内容里，从而激发起学生的求知欲望和创造了浓厚的学习氛围，然后复习各独立元件的性能，通过对比探究，点面结合，实验练习，实现对每个知识点的认识，理解，记忆，掌握。
设置意图：通过例题、复习引入，在独立元件达到记忆层次基础上，结合具电路，让学生在感性上认识RLC串联电路，引入课题。
三、说学法小组讨论合作探究的学习模式 四、教学程序一.例题、复习引入（4分钟）。
交流电路RLC串联教案
课内试验项目：RLC串联电路试验
提示注意事项，并重点讲解本次双踪示波器的使用方法。做好电
学生回答共同分析
第1页
教学
过程
教师活动
学生活动
导学达标
路图的连接示范，按照试验操作单对试验项目进行连接测试并作好记录。
二、结果分析与结论：（先提问1~2人）
为什么U≠UR+UL+ UC？
指导学生在示波器测出 的基础上画出电压相量三角形（假设：XL>XC）：
电压相量三角形的画图步骤：
设以电流相量为基准
已知电阻上的电压与电流同相位，满足欧姆定律即
观察电感上的电压波形，得其波形超前电流波形约90O，其数值大小应为 ，相量关系为 。
观察电容上的电压波形，其波形落后电流约90O，其数值大小应为 ，相量关系为 。
进行相量合成，得如下图所示的相量图
理解掌握共同分析
共同分析
第3页
教学
过程
教师活动
学生活动
达标导学
2、RLC串联电路电流和电压相位关系：从双踪示波器上明显可以看出：在电阻R上，UR与i同相；在电感L上UL与i相差90度（超前）；在电容C上Uc与i也相差90度（滞后）
3、从阻抗Z看电路性质：
由式：
可作出一个阻抗三角形。它与电压三角形相似，电压三角形的每边乘以电流即可得功率三角形。从阻抗三角形可得出：
三、R、L串联电路的功率关系和功率因数
将电压三角形的三边乘上I，就可得到各功率之间的关系，称“功率三角形”如下图所示：
从功率三角形可以得到三个功率之间的关系式：
S为视在功率，其单位为V· A（伏安）
其中：
从功率三角形还可以得到：
P=UIcosΦ
2020RLC串联电路教案
课时教案科目电工电子技术与技能第 1 周第课时 2020 年 2 月日课题复习3.3RLC串联电路授课班级教学目标知识与技能目标1、了解RLC串联电路。
2、掌握RL、RLC串联电路电压和阻抗的计算。
3、掌握RL,RLC串联电路功率的计算。
4、掌握RLC串联谐振电路产生的条件4过程与方法目标1.培养学生的理解能力。
2.培养学生解决实际问题的能力。
情感态度与价值观培养学生温故知新的学习习惯，学习适应网络教学模式，培养学生勇于面对挫折的精神重点RL,RLC串联电路的电压和电流的关系以及电路中的功率问题。
难点理解掌握RL,RLC串联电路的功率的计算。
教学方法网络直播，讲授，练习课型复习课教具资源笔记本电脑，手机，腾讯课堂，问卷星，云班课教学实施（仿此格式填写）内容安排时间安排教师活动学生活动设计意图复习导入5min ◆利用腾讯课堂播放PPT回顾总结纯电阻、纯电感和纯电容电路。
◆利用大学慕课播放RLC串联电路的授课视频。
【设备】腾讯课堂通过手机或者是电脑登入腾讯课堂熟悉上课软件一、RLC 串联电路的电压关系由电阻、电感、电容相串联构成的电路称为 RLC 串联电路。
各电压之间的大小关系为：22)(C L R U U U U -+=ZI X X R I U U U U C L C L R =-+=-+=2222)()(R-L-C 串联电路的欧姆定律表达式ZU I =2222)(X R X X R I UZ C L +=-+==阻抗：|Z |称为电路的阻抗，单位:欧姆 电抗：X = XL - XC 叫做电抗二、 R-L-C 串联电路的电压与电流的相位关系阻抗角：Φ 叫做阻抗角，体现了总电压与总电流之间的相位关系R X X R XC L arctan arctan-==ϕ（1）当C L X X >时，X > 0，0>ϕ，电路呈感性。
（2）当C L X X <时，X < 0，0<ϕ，电路呈容性。
RLC串联电路课程教案
课题： R-L-C 串联电路科目：《电工基础》课型：新课课时：45分钟授课教师：王志庆授课地点：多媒体教室授课班级：电子信息074授课时间：2008年5月7日下午第一节芜湖市职教中心步骤教师活动学生活动设计意图复习提问引入新课主题展开教师引导观察在纯电阻电路中：在纯电感电路中：在纯电容电路中：【板书】R-L-C 串联电路定义：由电阻、电感和电容相串联所组成的电路，叫做R-L-C串联电路【投影】学生思考回答学生观看投影内容学生观察思考教师设问，为引入后续新课内容铺垫利用多媒体营造氛围，创设情境，激发学生的学习兴趣启发提问师生共同讨论教师设疑引入新知教师小结得出结论引入新知【投影】ULURIUC【板书】1、当XL>XC时，则UL>UC,端电压应为三个分电压的相量和，如图：【投影】【讲析】由图知：端电压比电流超前一个小于900的角，电路呈感性，叫做电感性电路。
端电压与电流的相位差为：>0【板书】2、当XL<XC时，则UL<UC,则相量关系如图：投影加深印象学生观看投影观察思考学生观看投影观察思考提示学生，注意重点通过投影有更加直观的理解通过提示，引出下一步新的知识点RXXarctgUUUarctg CLRCL-=-=ϕ教师小结得出结论引入新知教师小结得出结论引入新知【讲析】由图知：端电压比电流滞后一个小于900的角，电路呈容性，叫做电容性电路。
<0【板书】3、当XL＝XC时，则UL＝UC, 则相量关系如图：【讲析】由图知：电感两端电压和电容两端电压大小相等，相位相反，所以端电压等于电阻两端电压，U=UR，电路呈阻性，这种状态又叫做串联谐振。
=0【板书】二.端电压与电流的大小关系【讲析】由图知，电路的端电压与各分电压构成一个直角三角形，称为电压三角形。
由几何关系知，斜边为端电压，两个直角边：一个电阻两端的电压UR，一个是电感与电容两端电压之差∣ UL—UC∣。
【公式推导】式中：ZXXRCL=-+22)(学生观看投影观察思考配合教师完成归纳小结，同时巩固新知识提示学生，注意重点帮助学生巩固知识RXXarctgUUUarctg CLRCL-=-=ϕRXXarctgUUUarctg CLRCL-=-=ϕ步骤教师活动学生活动设计意图讲解分析讲解分析IZU=此式为R-L-C串联电路欧姆定律的表达式| Z | 也具有对电流起阻碍作用的性质，其单位是欧姆（Ω），称之为电路的阻抗。
RLC串联电路(教案)安克林

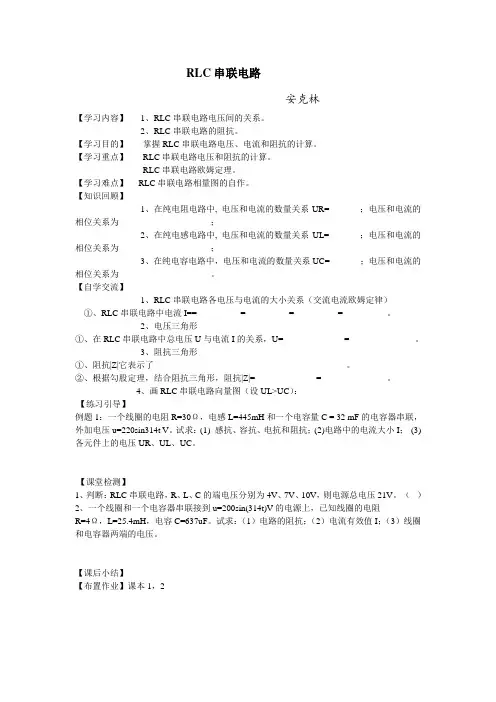

RLC串联电路安克林【学习内容】1、RLC串联电路电压间的关系。
