网管型工业以太网交换机
GM010-ISW-24L工业以太网交换机安装手册_v2.0
图2-5 电源端子图 .............................................................................................. 9
图2-6 光接口模块视图 ............................................................................................. 9
1.1 产品介绍 ............................................................................................................. 1 1.2 功能描述 ............................................................................................................. 1 1.3 主要性能 ............................................................................................................. 3
I
GM010-ISW-24L 工业以太网交换机 安装手册
前言
前言
版本说明
本手册版本为：v2.0。
版权声明
版权所有并保留对本手册及本声明的最终解释权和修改权，任何人不得以任 何方式或形式对本手册内的任何部分进行复制、摘录、备份、修改、传播、 翻译成其它语言、将其全部或部分用于商业用途。
免责声明
本手册依据现有信息制作其内容，如有更改恕不另行通知。在编写该手册的 时候已尽最大努力保证其内容准确可靠，但不对本手册中的遗漏、不准确或 错误导致的损失和损害承担责任。
UT-65024P
机架式机架式全全千兆网管型工业以太网交换机千兆网管型工业以太网交换机UT UT--65024P 65024P SERIES SERIES产品产品简介简介简介UT-65024P 系列交换机是多功能高性能的网管型全千兆工业以太网交换机，该系列产品符合IEC61850-3变电站通信网络和系统认证标准和IEEE 1613（变电站）规范等工业通用标准。
支持IEEE1588V2， 可满足数字化变电站系统需求。
UT-65024P 可组建高性能的千兆以太网骨干网络，它具备24/48 VDC 或110/220 VDC/VAC 冗余电源输入的功能，使现场供电更加灵活，业务端口后出线的方式，前后均具备指示灯，符合电力系统的应用要求。
UT-65024P SERIESUT-65024P 采用标准19英寸1U 安装结构，最多支持24个千兆端口,12个千兆光口12个千兆电口，使组建网络时更加灵活便捷。
支持各种高级网络管理功能， 包括QoS 、VLAN、IGMP、Snooping/GMRP、Port Trunking、SNMP V1/ V2/V3、RSTP/STP 以及LLDP 等。
全面满足了网络管理人员的操作管理需求。
能够广泛应用到电力、交通、能源等工业自动化领域行业。
主要主要特性特性特性符合IEC 61850-3变电站通信网络和系统认证标准以及IEEE 1613规范支持IEEE1588V2(PTP)、边界时钟（BC）、E2E 透明时钟、P2P 透明时钟支持24个全千兆口，12个千兆光口（可切换百兆光口）、12个千兆电口多种通用冗余电源输入24/48 VDC 或110/220 VDC/VAC支持网络冗余RSTP/STP 冗余协议支持QoS、VLAN、IGMP Snooping/GMRP 等管理功能支持网络带宽管理设置功能，合理限制端口带宽工作温度范围-40℃～85 ℃特点和优势特点和优势支持IEC 61850 GOOSE 和采样值等组播报文传输支持RSTP/STP/MSTP（IEEE 802.1w/d/s）支持IGMP Snooping 和GMRP 过滤多播包支持基于端口的VLAN、IEEE 802.1Q VLAN 和GVRP 协议， 轻松实现网络管理通过QoS--IEEE 802.1p/1Q 和TOS/DiffServ 提升决策机制采用802.3ad，LACP优化网络带宽支持IEEE 802.1X、https和SSL，增强网络安全性支持SNMP V1/V2c/V3用于不同级别的网络管理采用RMON提升网络监控能力带宽管理优化处理，精确广播风暴控制内置诊断功能，方便网络故障分析和排查端口锁定只允许授权的MAC地址访问支持强大的ACL，硬件支持L2-L7层数据过滤支持多端口镜像用于在线调试异常事件通过Email、系统声音提示、继电器自动输出报警可支持设备掉电远程软硬件报警可通过web浏览器、Telnet/Serial console对产品配置调试端口环路保护功能，有效避免环网风暴具有抵御服务攻击和常见病毒传播的能力采用独特的凹凸表面散热技术，保证内部元件在无风扇条件下的最大热扩散 技术技术参参数产品型号 IES5024标准 IEEE 802.3 10BaseTIEEE 802.3u 100BaseT(X)和100Base FX IEEE 802.3ab 1000BaseT(X)IEEE 802.3z 1000BaseSX/LX/LHX/ZX IEEE 802.3x流量控制IEEE 802.1D生成树IEEE 802.1W快速生成树IEEE 802.1S多生成树IEEE 802.1Q VLAN TaggingIEEE 802.1p Class of ServiceIEEE 802.1X AuthenticationIEEE 802.3ad Port Trunk with LACP协议IGMP V1/V2/V3 device，GMRP，GVRP，SNMPV1/V2C/V3，DHCP客户端，DHCP Option 82，TFTP，SNTP，SMTP，RMON，HTTP，HTTPS，Telnet，SSH，SyslogMIBMIB-II，Ethernet-like MIB，P-BRIDGE MIB， Q-BRIDGE MIB，Bridge MIB，Private MIB，RMON MIBGroup1，2，3，9交换属性 优先级队列：4最大VLAN 数目：4094VLAN ID 范围：VID 1～4094IGMP 组：256接口支持10/100/1000 Base-T 和100/1000 Base-FX 或1000 Base-X(SFP 插槽、LC 接口)Console 接口：RS-232（RJ45）系统LED 指示灯：M/S 环网主站指示灯，SYS 系统运行指示灯，PWR1，PWR2，端口G1～G4指示灯报警触点：一路继电器输出，常开常闭 容量1A @ 24VDC电源 输入电压：24 VDC/48VDC (18～60 V)或110/220 VDC (88～300 V)或110/220 VAC (90～264 V)输入电流：(按照所有端口都配成光纤端口)Max. 2.5A @ 24 VDCMax. 1.5A @ 48 VDCMax. 0.6/0.35A @ 110/220 VDCMax. 1.0/0.5A @ 110/220 VAC功耗: 最大23 Watts电源连接：AC/DC 一个5-pin 接线端子继电器连接：2-pin 接线端子过载保护：提供反接保护：提供流量控制 IEEE802.3x 流控，背压式流控机械特性外壳：IP40防护等级尺寸（W x H x D）：436 mm x 44 mm x 315 mm重量：5kg(含包装)安装方式：19英寸1U 机架式安装工作环境 工作温度：-40°C ～85 °C储存温度：-40°C ～85 °C相对湿度：5～95% (无凝霜)符合认证 电力自动化： IEC 61850-3 ， IEEE 1613 ( 变电站) ，IEC61000-6-2EMI：FCC Part 15. CISPR(EN55022) class AEMS：IEC(EN)61000-4-2(静电ESD)，等级4IEC(EN)61000-4-3(电磁场RS)，等级4IEC(EN)61000-4-4(快速瞬变EFT)，等级4IEC(EN)61000-4-5(浪涌Surge)，等级4IEC(EN)61000-4-6(感应RFI)，等级4IEC(EN)61000-4-9，(脉冲磁场) ，等级4IEC(EN)61000-4-8，100A/m continuousIEC(EN)61000-4-10(阻尼振荡磁场)IEC(EN)61000-4-11(交流电源暂降、暂时中断抗扰度) IEC(EN)60068-2-6(振动)MTBF:5年订购信息订购信息产品型号产品型号产品索引产品索引 产品描述产品描述UT65024P-HV 12GTX+10GSC+2GSFP， 双AC220V/DC110V 工业级电源 PTP1588网管型全千兆工业以太网交换机，1个CONSOLE 口，12个10/100/1000M 电口，10个100/1000可切换光口SC 接口,2个100/1000可切换SFP 光口，标配双（88~300VDC 或90~264VAC)工业级隔离电源，提供一路继电器告警输出端口，后面板出线，工作温度-40℃~85℃。

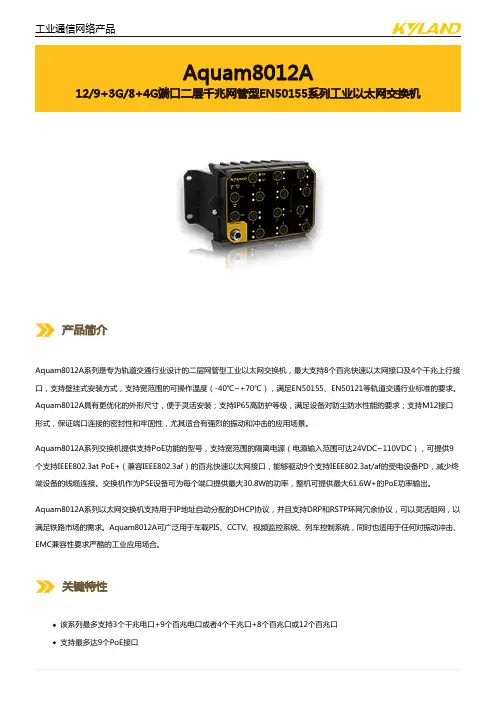

Kyland-Aquam8012A-二层千兆网管型EN50155系列工业以太网交换机
Aquam8012A12/9+3G/8+4G端口二层千兆网管型EN50155系列工业以太网交换机产品简介Aquam8012A系列是专为轨道交通行业设计的二层网管型工业以太网交换机，最大支持8个百兆快速以太网接口及4个千兆上行接口，支持壁挂式安装方式，支持宽范围的可操作温度（-40℃~+70℃），满足EN50155、EN50121等轨道交通行业标准的要求。
Aquam8012A具有更优化的外形尺寸，便于灵活安装；支持IP65高防护等级，满足设备对防尘防水性能的要求；支持M12接口形式，保证端口连接的密封性和牢固性，尤其适合有强烈的振动和冲击的应用场景。
Aquam8012A系列交换机提供支持PoE功能的型号，支持宽范围的隔离电源（电源输入范围可达24VDC~110VDC），可提供9个支持IEEE802.3at PoE+（兼容IEEE802.3af）的百兆快速以太网接口，能够驱动9个支持IEEE802.3at/af的受电设备PD，减少终端设备的线缆连接。
交换机作为PSE设备可为每个端口提供最大30.8W的功率，整机可提供最大61.6W+的PoE功率输出。
Aquam8012A系列以太网交换机支持用于IP地址自动分配的DHCP协议，并且支持DRP和RSTP环网冗余协议，可以灵活组网，以满足铁路市场的需求。
Aquam8012A可广泛用于车载PIS、CCTV、视频监控系统、列车控制系统，同时也适用于任何对振动冲击、EMC兼容性要求严酷的工业应用场合。
关键特性该系列最多支持3个千兆电口+9个百兆电口或者4个千兆口+8个百兆口或12个百兆口支持最多达9个PoE接口支持Bypass功能可选该系列支持带PoE型号和不带PoE型号可选POE支持IEEE802.3af和IEEE802.3at标准电源接口及端口连接器型号支持M12支持DRP和RSTP环网冗余保护符合EN50155和EN50121行业标准要求,专为轨道交通应用设计防护等级IP65，需IP67请联系我司性能参数机械尺寸订购信息推荐型号带散热肋型号产品型号Aquam8012A-Ports-PS1-PS2代码定义代码选型Ports:端口3GE9T=3X10/100/1000BASE-TX M12电口; 9X10/100BASE-TX M12电口;4GE8T=4X10/100/1000BASE-TX M12电口; 8X10/100BASE-TX M12电口;3GE9P=3X10/100/1000BASE-TX M12电口; 9X10/100BASE-TX M12 PoE电口;4GE8P=4X10/100/1000BASE-TX M12电口; 8X10/100BASE-TX M12 PoE电口;9T=9X10/100BASE-TX M12电口;9P=9X10/100BASE-TX M12 PoE电口;产品型号Aquam8012A-B-Ports-PS1-PS2B:4GE型号千兆口支持2对Bypass功能;3GE型号千兆口支持1对Bypass功能;Ports:端口3GE9T=3X10/100/1000BASE-T(X) M12电口; 9X10/100BASE-T(X) M12电口;4GE8T=4X10/100/1000BASE-T(X) M12电口; 8X10/100BASE-T(X) M12电口;3GE9P=3X10/100/1000BASE-T(X) M12电口; 9X10/100BASE-T(X) M12 PoE电口;4GE8P=4X10/100/1000BASE-T(X) M12电口; 8X10/100BASE-T(X) M12 PoE电口;PS1-PS2:电源输入非PoE型号：H6-H6=72-110VDC(50.4-137.5VDC),冗余输入L14-L14=48VDC(33.6-60VDC),冗余输入L13-L13=24VDC(16.8-30VDC),冗余输入PoE型号：WV-WV=24-110VDC(16.8-154VDC),冗余输入去散热肋型号产品型号Aquam8012A-Ports-PS1-PS2-LVPorts:端口3GE9T=3X10/100/1000BASE-T(X) M12电口; 9X10/100BASE-T(X) M12电口;4GE8T=4X10/100/1000BASE-T(X) M12电口; 8X10/100BASE-T(X) M12电口;9T=9X10/100BASE-T(X) M12电口;产品型号Aquam8012A-B-Ports-PS1-PS2-LVB:4GE型号千兆口支持2对Bypass功能;3GE型号千兆口支持1对Bypass功能;Ports:端口3GE9T=3X10/100/1000BASE-T(X) M12电口;9X10/100BASE-T(X) M12电口;4GE8T=4X10/100/1000BASE-T(X) M12电口;8X10/100BASE-T(X) M12电口;PS1-PS2:电源输入H6-H6=72-110VDC(50.4-137.5VDC),冗余输入L14-L14=48VDC(33.6-60VDC),冗余输入L13-L13=24VDC(16.8-30VDC),冗余输入选购配件配件型号描述备注M12-A-4P-F M12, A-Coding, 4 Pin母头电缆连接器电源连接器头M12-A-4P-M M12, A-Coding, 4 Pin公头电缆连接器Console/USB口连接器头M12-D-4P-M M12, D-Coding, 4 Pin公头电缆连接器百兆电口连接器头M12-X-8P-M M12, X-Coding, 8 Pin公头电缆连接器千兆电口连接器头DT-XL-PWR-M12-XXX-3m电源接口连接线M12 to裸端，3m电源接头线缆Version:2020-07-22 17:26:18。
N-TRON 711FX3 网管型工业以太网交换机 说明书及说明书
711FX3 网管型工业以太网交换机用户手册及安装指南711FX3 工业以太网交换机安装指南N-TRON 711FX3 工业以太网交换机性能出色，使用方便。
如果要连接基于以太网的工业和/或安全设备，本交换机是理想选择，它是一款全能网管型交换机。
产品特色• 完全符合 IEEE 802.3 标准• 八个 10/100 BaseTX RJ-45 端口 • 三个 100BaseFX(E) 端口 • 经扩展的环境规格工作温度为 -40 到 70 ºC• 所有端口上均配有 ESD 及浪涌保护二极管 • 自动感应 10/100BaseTX 、双工及 MDIX • 提供了快速生成树协议 • 存储转发技术• 坚固的 DIN 导轨机箱 • 内置温度传感器• 通过 SD 卡选件备份配置 (NTCD-128)• 冗余电源输入 10-49VDC （稳压）产品配置• 711FX3-XX 和 711FX3-XX-YY– 八个 10/100 Base-TX RJ45 铜缆端口， • 三个 100BaseFX 端口，其中： XX = ST 或 SCYY = 10、40 或 80（单模），空（多模） E = 单模，否则为空管理特色• SNMP v1、v2、v3 和 Web 浏览器管理 • 通过配置设备 (NTCD) 选件备份配置 • EtherNet/IP™ CIP 消息传递 • 详细的环网图及故障定位图表• N-Ring™ 技术，可在 30 毫秒内完成自愈 • Web 浏览器管理，具有详细的环网图及 故障定位图表。
• N-View™ OPC 监控• N-Link™ 冗余 N-Ring 耦合• IGMP 自动配置并支持即插即用 • 802.1Q Tag VLAN 和端口 VLAN • 802.1p QoS 、Port QoS 和 DSCP • LLDP （链路层发现协议）• 通过两个端口与其他具有端口汇聚能力的 N-Tron 交换机进行端口汇聚 • 端口镜像• 802.1d 、802.1w 、802.1D RSTP （快速生成树协议） • DHCP 客户端、服务器、Option 82 继电器、Option 61 • 本地端口 IP 寻址版权所有 © N-Tron Corp., 2008-2010711FX3 工业以太网交换机附件NTCD-128 配置设备快速保存或恢复交换机配置参数的理想设备，无需使用计算机或软件。
罗杰康和MOXA工业以太网交换机性能比较
3年的工业以太网研究经验； 该款产品1年的实际工程应用经验 台湾产品 无相关数据公布 2光3电
3年的工业以太网研究经验； 该款产品1年的实际工程应用经验 台湾产品 无相关数据公布 8电
3年的工业以太网研究经验； 该款产品1年的实际工程应用经验 台湾产品 无相关数据公布 2光6电
支持标准 速率 最大传输距离（单模光 纤） 最大传输距离（长距离 单模光纤） 冗余功能 eRSTP加强的快速生成树 支持 RSTP快速生成树 环网冗余特性 网络确定性 任意端口均可组环 环与环之间冗余特性 多光口混合组网
Байду номын сангаас
+/- 2kV (交流) (4级) , +/0,5 kV (2级) 1kV (直流) (3级) 电源线，线/地 +/- 4kV (交流) (4级), +/- 2kV 1 kV (直流) (3级) 数据线 +/- 4kV 线/地, +/- 2kV 线/线 (4 1 kV 级) 网络管理功能 简单网络管理协议 SNMP V1，V2c, V3 SNMP V1.0 网络管理方式 SNMP v1/v2c/v3, telnet, Web Telnet、WEB、Windows网管插件。 Client, 支持HTTPS, SSL, SSH安全 没有专门网管程序 远程管理 基于端口的流量分析 支持 不支持 端口优先级 支持 不支持 VLAN 支持 支持 简单网络时间协议SNTP 支持 不支持 MAC地址与端口捆绑 流量控制 端口镜像 广播限制器 IGMP-Snooping OPC Server 为网管和代理信息建立 对立的VLAN 可靠性和认证 MTBF平均无故障时间 NEMA TS2交通控制设备 标准 IEC 61000-6-2 (通用工 业标准) IEEE 61800-3 (变频调 速系统) 保修期 支持 支持 支持 支持，不仅限制广播，亦可设置单 播限制 支持 支持。同时支持流量检测,同时支持 MODBUS/TCP协议采集交换机状态信 息 支持 不支持 支持 支持 不支持 支持 只能做到简单的设备状态监视，不 能同时支持流量检测 不支持
10口千兆网管型交换机说明书
10口千兆网管型工业以太网交换机说明书可选2~8个千兆以太网电口，速率自适应、全/半双工模式，MDI/MDI-X自适应0~8个千兆SFP接口，可适配1000M SFP光模块(支持单模和多模)和1000M SFP 电口模块(支持双绞线传输)支持Web、CLI和SNMP三种管理方式，其中CLI支持Telnet和console登录支持QoS，IGMP，GMRP，802.1Q VLAN功能支持RSTP，ERPS和CK-ring，用于以太网冗余，环网自愈时间小于20ms支持继电器告警输出，用于电源、端口和环网状态告警采用高强度IP40外壳及工业级EMC设计支持冗余宽电压12~48V DC电源输入，满载功耗小于11W支持导轨式或壁挂式安装工作温度范围：-40~85℃，适合恶劣环境应用10口千兆网管型工业以太网交换机采用高强度IP40防护外壳，工业级EMC设计，支持宽范围冗余电源输入（12~48V DC）以增加通讯网络的可靠性。
提供强大的管理功能，可通过Web浏览器、命令行（CLI）和SNMP进行管理。
支持2~8个10/100/1000BASE-T(X) RJ45电口和0~8个1000BASE-X SFP接口，可以根据业务口需求灵活的进行光电组合。
基于工业安装需求，提供DIN35导轨或壁挂式两种安装方式。
同时采用无风扇、低功耗、工业级设计，-40~85℃工作温度范围，能够满足各种工业现场的要求，提供便捷的以太网通讯解决方案。
传统交换特性支持IEEE802.3/802.3u/802.3ab/802.3x标准，存储转发交换方式支持可选2~8个10/100/1000BASE-T(X) RJ45电口，支持Auto-Negotiation技术，自动协商工作速率（10M/100M/1000M）和双工模式（半双工/全双工），MDI/MDI-X 自适应支持0~8个1000 BASE-X SFP接口，可适配1000M SFP光模块(支持单模和多模)和1000M SFP电口模块(支持双绞线传输)支持广播风暴抑制功能采用高强度IP40外壳及工业级EMC设计支持冗余宽电压12~48V DC电源输入，满载功耗小于11W-40~85℃工作温度范围高级工业冗余以太网联网特性支持Web、CLI和SNMP三种管理方式，CLI支持Telnet和CONSOLE登录支持存储转发机制支持端口常用特性设置，如端口使能、自适应或强制、流控等支持端口镜像，用于在线调试、监控网络数据状态支持端口带宽限制功能，优化带宽利用支持端口聚合功能，用于扩展网络带宽，提高网络传输效率支持端口优先级QoS设置，提高网络服务质量支持端口MAC地址学习和数据统计功能支持802.1Q VLAN设置，有效控制广播域支持单播/多播MAC地址管理支持静态IGMP多播过滤，用于过滤工业以太网协议中的多播流量支持GMRP工业组播注册协议，用于变电站的应用支持SNMP V1/V2C/V3使不同层次的网络管理均具有安全性支持RSTP，避免报文在环路网络中的增生和无限循环支持冗余自愈以太环网技术（全负载下故障恢复时间＜20ms），支持环网单环、相切和相交三种环网模式支持ERPS，工业级的以太网环网保护技术，满足工业快速收敛可靠性的应用要求支持继电器告警输出支持全局网络系统管理接口RJ45电口：10/100/1000BASE-T(X)速率自适应、全/半双工模式，MDI/MDI-X自适应SFP接口：1000BASE-X SFP光口，可适配1000M SFP光模块(支持单模和多模)和1000M SFP电口模块(支持双绞线传输)控制台：RS-232（RJ45连接头）告警输出：1个继电器输出，电流负载能力DC24V/1A电源输入：两路电源输入，采用4芯可拔插的7.62mm间距标准工业端子交换属性十兆转发速度：14881pps百兆转发速度：148810pps千兆转发速度：1488095pps传输方式：存储转发系统交换带宽：20Gbps缓存大小：2MbitsMAC地址表：8K电源支持冗余电源输入，典型工作电压12V/24V/48V满载功耗小于11W内置过流保护继电器继电器告警输出：端口故障、电源故障和环网故障的告警输出触点大容量：1A @24VDC，工业端子接口机械特性尺寸（长×宽×高）：150.5mm×51.5mm×125.5mm 净重：900 克外壳：IP40等级保护，金属外壳安装：壁挂式或DIN卡轨式安装工作环境工作温度：-40℃~85℃存储温度：-40℃~85℃相对湿度：5%~95%（无凝露）保修保修期：5年。
三旺产品简介
IEM608 百兆网管型工业以太网交换机嵌入式模块
IEM608模块是为了能够使客户的工业设备迅速具有网管型交换机的功能而开发的嵌入式模块。IEM608模块符合现代模块化的设计理念，让工业设备设计人员能够从复杂的网 络产品设计中解放出来，更加专注于自己的工业设计部分。可以广泛应用于电力配网自动化、煤炭井下监控系统、水利水电监控系统、石油化工管道监控系统、智能交通道路监控 系统、水处理监控系统、国防军事工程等设备当中。 特点 ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ 无主站结构设计，简单易用 支持8路10Base-T/100Base-TX/100Base-FX以太网接口 支持SW-Ring环网冗余专利技术，自愈时间＜20ms 支持基于端口的VLAN，IEEE802.1Q VLAN 支持QoS-IEEE802.1p 支持802.3ab，LACP及Port Trunking 支持端口镜像 提供用于带宽管理的速率限制功能和广播风暴保护功能 IGMP Snooping和GMRP 支持2K MAC地址表 支持2路报警输入I/O口，1路报警输出I/O口 无风扇设计 正常温度（0～70℃），扩展宽温型号（-40～85℃）可选
IES1026G 24+千兆全网管型工业以太网交换机
特点◎ 具有24个10/100Base-T（X）RJ-45端口(支持MDI/MDIX自校准功能) 和2个千兆光口或2个千兆网口 ◎ 存储-转发体系结构 ◎ 支持Trunk功能，最多可设置7个Trunk ◎ 具有IGMP Snooping功能 ◎ 支持基于端口的VLAN和基于IEEE802.1q的Tag VLAN ◎ 提供端口安全控制、广播风暴控制、端口监控等设置功能 ◎ 提供SNMP管理、TELNET/带外管理、基于WEB的管理 ◎ 提供固定IP地址设置、DHCP自动获取交换机IP地址等参数的功能 ◎ AC/DC85～265V、DC-48V、DC12～36V双/单电源可选 ◎ IP30等级防护，1U、19英寸安装
瑞斯康达工业以太网交换机Gazelle S6028i彩页
Gazelle S6028i全千兆模块化网管型三层工业以太网交换机Gazelle S6028i全千兆模块化网管型三层工业以太网交换机专为满足工业领域自动化控制系统而设计，能在严苛的使用环境中长时间稳定运行。
Gazelle S6028i采用灵活的全模块化设计，高端口密度，可配置性及扩展性强。
Gazelle S6028i支持完善的三层路由协议，拥有业内领先的环网技术，支持多种工业级冗余环网协议，任意端口均可成环，支持链型、星型、双星型、环型、相切环、相交环、耦合环，环网50ms内自愈。
GazelleS6028i具有高可靠性、高安全性、高可管理性，确保关键数据可靠传输，支持远程管理，并且可以配合瑞斯康达NView综合网管系统进行集群管理，达到全程无盲点网管。
Gazelle S6028i工业以太网交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF平均无故障工作时间可达35年、超长5年质保，不仅可用在电力行业，也可广泛应用于交通、海运、煤炭、石油、冶金、水处理等行业。
高密设计、结构紧凑Gazelle S6028i采用标准1U机箱，顶盖铝肋加强散热，高密度端口设计，提供4个万兆/千兆上行和24个千兆下行端口，所有端口均光电可选。
线速交换、灵活配置Gazelle S6028i具有56Gbps的总线带宽，为所有端口提供千兆线速交换能力，满足当前多业务大数据对高带宽的要求。
Gazelle S6028i采用全模块化设计，上下行端口全部是插槽设计，端口卡有多种选择，用户可根据实际需要灵活配置接口，极大的增强网络适应性，同时又具备极高的可扩展性保护客户投资。
完善的三层路由功能支持静态路由、策略路由、动态路由RIP、OSPF及组播路由等多种三层路由协议。
完备的安全控制策略Gazelle S6028i支持802.1x、Radius、TACACS+认证，在用户接入网络时完成必要的身份认证，支持MAC 地址和端口等多元组绑定、风暴抑制和端口锁定功能，保证接入用户的合法性。
瑞斯康达工业以太网交换机Gazelle S3028i彩页
Gazelle S3028i千兆模块化网管型三层工业以太网交换机Gazelle S3028i千兆模块化网管型三层工业以太网交换机专为满足工业领域自动化控制系统而设计，能在严苛的使用环境中长时间稳定运行。
Gazelle S3028i采用灵活的全模块化设计，高端口密度，可配置性及扩展性强。
Gazelle S3028i支持完善的三层路由协议，拥有业内领先的环网技术，支持多种工业级冗余环网协议，任意端口均可成环，支持链型、星型、双星型、环型、相切环、相交环、耦合环，环网50ms内自愈。
GazelleS3028i具有高可靠性、高安全性、高可管理性，确保关键数据可靠传输，支持远程管理，并且可以配合瑞斯康达NView综合网管系统进行集群管理，达到全程无盲点网管。
Gazelle S3028i工业以太网交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF平均无故障工作时间可达35年、超长5年质保，不仅可用在电力行业，也可广泛应用于交通、海运、煤炭、石油、冶金、水处理等行业。
高密设计、结构紧凑Gazelle S3028i采用标准1U机箱，顶盖铝肋加强散热，高密度端口设计，提供4个千兆上行和24个百兆下行端口，所有端口均光电可选，百兆光口可提供ST/SC/SFP等多种形式。
线速交换、灵活配置Gazelle S3028i具有12.8Gbps的总线带宽，为所有端口提供二层线速交换能力，同时支持千兆上行，满足当前多业务大数据对高带宽的要求。
Gazelle S3028i采用全模块化设计，上下行端口全部是插槽设计，端口卡有多种选择，用户可根据实际需要灵活配置接口，极大的增强网络适应性和可扩展性保护客户投资。
完善的三层路由功能支持静态路由、策略路由、动态路由RIP、OSPF及组播路由等多种三层路由协议。
完备的安全控制策略Gazelle S3028i支持802.1x、Radius、TACACS+认证，在用户接入网络时完成必要的身份认证，支持MAC 地址和端口等多元组绑定、风暴抑制和端口锁定功能，保证接入用户的合法性。
网管型和非网管型以太网交换机的区别
如果按交换机是否支持网络管理功能，我们可以将交换机又可大分为“网管型”和“非网管理型”两大类。
网管型交换机比非网管型交换机的功能更强大。
它通常为监视连接状态、STP、其它类似QOS的高级性能以及VLAN等提供简单网络管理协议（SNMP）。
这些特征随厂商和模式的不同而不同。
网管型交换机比非网管型交换机贵很多，配置起来也比非网管型交换机耗时要多。
下面详细介绍网管型和非网管型以太网交换机的不同之处。
非网管型交换机的缺点：1、非网管型工业交换机功能有限，适合小型网络中。
2、不支持ARP防护，ARP攻击不是病毒因而几乎所有的杀毒软件对之都无可奈何；但它却胜似病毒—因为它轻可造成通信变慢、网络瘫痪，重会造成信息的泄密。
3、不支持mac地址的绑定。
4、不支持vlan的划分，在非网管的交换机上连接的终端用户处于同一广播域中，会爆发广播风暴，不能对其进行防护和抑制。
使整个网络出现拥塞、阻断、泛洪，导致整个网络瘫痪。
5、不支持基于流量的控制。
6、数据传输的可靠性差，出现丢包现象严重。
7、组装单一，不能应用在大中型网络中，对网络升级、扩展存在大的局限。
8、管理不便，硬件故障率比较大。
非网管型交换机优点：1、价格便宜，节省开支。
2、端口数量密集。
3、用户使用灵活。
网管型以太网交换机优点：1、背板带宽大，数据转发速度更快。
2、组网灵活，应用大中型网络的接入层。
3、提供的端口灵活，根据网络的应用选择不同的接口形式如：SFP、GE、快速以太口、以太口等。
4、支持vlan的划分，用户可以针对不同的应用进行区域划分，有效的对网络进行控制和管理。
进步抑制广播风暴。
5、可网管交换机的数据吞吐量（Throughput）大、包丢失率（PacketLoss）小、延迟（Latency）低。
6、可以基于源、目的、网段进行数据信息流的控制。
7、链路聚合可以让交换机和交换机以及交换机和服务器之间通过多个以太网端口绑定在一起，实现负载均衡。
8、具有ARP的防护功能，进步减少网络的ARP欺骗。
瑞斯康达工业以太网交换机Gazelle S2028i 市场宣传彩页
Gazelle S2028i千兆模块化网管型工业以太网交换机Gazelle S2028i千兆模块化网管型工业以太网交换机专为满足工业领域自动化控制系统而设计，能在严苛的使用环境中长时间稳定运行。
Gazelle S2028i采用灵活的全模块化设计，高端口密度，可配置性及扩展性强。
Gazelle S2028i拥有业内领先的环网技术，支持多种工业级冗余环网协议，任意端口均可成环，支持链型、星型、双星型、环型、相切环、相交环、耦合环，环网50ms内自愈。
Gazelle S2028i具有高可靠性、高安全性、高可管理性，确保关键数据可靠传输，支持远程管理，并且可以配合瑞斯康达NView综合网管系统进行集群管理，达到全程无盲点网管。
Gazelle S2028i工业以太网交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF平均无故障工作时间可达35年、超长5年质保，不仅可用在电力行业，也可广泛应用于交通、海运、煤炭、石油、冶金、水处理等行业。
高密设计、结构紧凑Gazelle S2028i采用标准1U机箱，顶盖铝肋加强散热，高密度端口设计，提供4个千兆上行和24个百兆下行端口，所有端口均光电可选，百兆光口可提供ST/SC/SFP等多种形式。
线速交换、灵活配置Gazelle S2028i具有12.8Gbps的总线带宽，为所有端口提供二层线速交换能力，同时支持千兆上行，满足当前多业务大数据对高带宽的要求。
Gazelle S2028i采用全模块化设计，上下行端口全部是插槽设计，端口卡有多种选择，用户可根据实际需要灵活配置接口，极大的增强网络适应性和可扩展性保护客户投资。
完备的安全控制策略Gazelle S2028i支持802.1x、Radius、TACACS+认证，在用户接入网络时完成必要的身份认证，支持MAC 地址和端口等多元组绑定、风暴抑制和端口锁定功能，保证接入用户的合法性。
工业交换机产品简介
工业以太网交换机简介一工业交换机概述 (3)1.1 工业交换机简介 (3)1.2 工业交换机与传统交换机性能对比 (4)1.3 工业交换机应用行业 (5)1.4工业交换机应用场合 (6)1.4.1 应用解决方案-电力 (6)1.4.2 应用解决方案-交通 (9)1.4.3 应用解决方案-能源冶金 (16)二名词解释 (18)2.1 IP防护等级概念 (18)2.2 M12连接器介绍 (19)2.3 过载保护 (21)2.4 反接保护电路 (22)2.5 电磁兼容性EMC (23)2.6 MTBF (25)三主要厂商工业交换机分析 (26)3.1 博达（bdcom） (26)3.1.1 公司简介 (26)3.1.2 工业产品概述 (27)3.1.3 工业产品特点 (29)3.2 赫斯曼（hirschmann） (30)3.2.1公司简介 (30)3.2.2 产品概述 (31)3.2.3 技术特点 (31)3.3 莫沙（moxa） (33)3.3.1 公司简介 (33)3.3.2 产品概述 (34)3.3.3 技术特点 (34)3.4 东土（kyland） (35)3.4.1 公司简介 (35)3.4.2 产品简介 (36)3.4.3 技术特点 (36)3.5 罗杰康（ruggedcom） (38)3.5.1 公司简介 (38)3.5.2 产品介绍 (38)3.5.3 技术特点 (38)3.6 西门子（siemens） (39)3.6.1 公司简介 (39)3.6.2 产品介绍 (40)3.6.3 技术特点 (40)四工业交换机对比表 (40)一工业交换机概述1.1 工业交换机简介工业以太网交换机(Industrial Ethernet Switches)是可以满足工业现场需要，技术上与商业以太网交换机兼容，而实时通讯、可靠性、稳定性、安全性、环境适应性等各方面要求高于商业以太网交换机的一种以太网设备。
网管型工业以太网交换机 JetNet 4010 4010-w 说明书
JetNet 4010/4010-w 10口Web 网管型工业以太网交换机• 7个10/100 TX 电口和3个RJ-45/SFP Combo 可选端口(10/100Base-TX, 100Base-FX )• 支持Korenix Multiple Super Ring (Rapid Dual Homing, MultiRing TM , TrunkRing TM , RSR, SR)和RSTP支持VLAN, GVRP, QoS, IGMP Snooping V1/V2/V3, Rate Control, Port Trunking, LACP, 在线多端口监控• 32Gbps 交换性能, 8K MAC 地址列表• 支持CLI , Web, HTTPS, SSH 和JetView 管理工具• 高级安全管理功能包括，IP Security, Port Security, DHCP Server, IP 和MAC 绑定，802.1x访问控制• 支持E-mail 事件报警, Syslog, Digital Input 和继电器报警• 铝合金外壳符合IP31工业防护标准，拥有良好的散热性能• 冗余DC 12~48V 电源输入 (-48V 可选)• 支持-20~70°C 宽温工作环境，适用恶劣工业现场(JetNet 4010G-w:-40~70°C) 首页 > 产品信息 > JetNet > JetNet 4010/4010-w概述JetNet 4010是一款网管型工业以太网交换机, 配备7个10/100TX 电口和3个10/100TX RJ-45 / 100FX SFP combo 可选端口。
3个combo 可选端口可灵活便捷的增加光口连接，仅需要插入不同类型的100M SFP 模块，可选范围从2KM 多模到120KM 单模光口模块。
Combo 可选端口的设计，提供了更加灵活的端口组合方式，例如可以是8 RJ-45 端口加2个光口，或9个RJ-45 端口加1个光口。
SICOM3016网管型工业以太网交换机
IEEE802.3,IEEE802.3u,IEEE 802.3x ,IEEE 802.1d,IEEE 802.1w,IEEE 802.1p,IEEE 802.1q, 存 储转发处理方式
背板交换带宽:8.8G MAC 地址表大小:8K 组网
环型,相切环,星型,链型
线缆
双绞线: 0~100m(采用标准 CAT5 , CAT5e 网络线缆) 多模光纤:1310nm,0~5km（百兆） 单模光纤:1310nm, 0~40km;1550nm, 0~80km
SICOM3016
网管型工业以太网交换机
Datasheet-SICOM3016-V1.2
=============================
产品特性
可以支持 4 个百兆光纤接口,16 个自适应以太网电口 支持 DT-Ring 协议族（冗余时间<50ms）,RSTP/STP(IEEE802.1w/d)冗余协议 灵活的组网方式,可组成各种环网,链网,星型网和相切环 具有先进的回环闭锁功能,有效避免环网风暴 支持 IGMP Snooping,TRUNK,端口镜像,QoS,VLAN,ACL 等 支持 CLI,TELNET,WEB,SNMP V1/V2 和 OPC 等多种管理方式 支持网络拓扑自动生成,可集中网管 安全的 MAC 和端口绑定功能,支持静态 FDB 支持网络带宽管理设置功能,合理限制端口带宽 通过 RMON(组 1,2,3 和 9)提高网络监控能力 支持广播风暴抑制功能 优于工业四级的电磁兼容抗扰性,适应恶劣的电磁干扰环境 电源输入等级可灵活配置选择,直流电源可提供冗余输入 提供继电器告警输出端口,提供失电告警功能 SICOM 系列统一网管软件 Kyvision3.0 工作温度:-40℃~+85℃ 单肋铝制机箱高效散热（专利）,无风扇 DIN 卡轨式安装
ISM2008D系列产品彩页
3/6
项目 IEEE 802.1D 适用于 GMRP
ISM2008D IEEE 802.1w 适用于 Rapid STP IEEE 802.1Q 适用于 VLAN Tagging IEEE 802.1p 适用于 Class of Service IEEE 802.1X 适用基于端口和 MAC 的访问控制 IEEE 802.3ad 适用于 Port Trunk with LACP
工业协议转换 组播特性 端口镜像 端口限速 广播风暴 SNTP QoS 队列
