地震模拟振动台及模型试验研究进展
地震模拟振动台及模型试验研究进展1. 本文概述随着城市化进程的加快和建筑工程技术的不断发展，地震灾害对人类社会的威胁日益凸显。
为了提高建筑结构的抗震能力，减少地震灾害造成的人员伤亡和经济损失，地震模拟振动台及模型试验研究成为了工程抗震领域的重要研究方向。
本文旨在综述地震模拟振动台及模型试验的研究进展，分析现有技术的优缺点，探讨未来发展趋势，为相关领域的研究和实践提供参考。
地震模拟振动台作为一种重要的试验设备，可以模拟地震波对建筑物的影响，为研究者提供一种可控、可重复的实验手段。
模型试验则是将实际建筑结构按比例缩小，通过模拟地震作用下的响应，来研究结构的抗震性能。
这两者的结合为抗震研究提供了强有力的技术支持。
本文首先介绍了地震模拟振动台的工作原理和技术特点，然后对近年来国内外在模型试验方面的研究进行了梳理，包括试验方法、试验对象和试验结果等方面的内容。
接着，本文分析了当前研究中存在的问题和挑战，如模型与原型之间的相似性、试验数据的准确性等。
本文探讨了地震模拟振动台及模型试验的未来发展趋势，包括技术革新、数据分析方法的改进以及与其他抗震技术的结合等方面。
2. 地震模拟振动台技术概述定义：地震模拟振动台是一种用于模拟地震作用的实验设备，通过在实验模型上施加特定的振动，来模拟地震时的地面运动。
原理：振动台通过驱动系统产生可控的振动波形，这些波形可以模拟实际的地震波形或特定的地震动参数。
综合模拟环境：结合温度、湿度等环境因素，进行更全面的地震模拟。
3. 地震模拟振动台的发展历程地震模拟振动台的发展可以追溯到20世纪初。
最初，地震模拟振动台主要用于建筑结构的抗震性能研究。
早期的振动台设备简单，只能模拟一维地震波，且模拟的地震波频率范围有限。
这些早期的尝试为后来的研究奠定了基础。
20世纪50年代，随着电子技术和材料科学的发展，地震模拟振动台进入了快速发展阶段。
这一时期的振动台设备开始能够模拟多维地震波，频率范围也得到扩大。
地震模拟振动台的发展及应用
地震模拟振动台的发展及应用赵晶【摘要】论述了地震模拟振动台的发展过程、发展趋势以及应用领域,介绍了四川省地震局正在研制建设中的地震虚拟仿真运动平台系统的基本情况,对其技术方案、系统构成、主要性能指标进行了详细阐述.【期刊名称】《四川地震》【年(卷),期】2014(000)003【总页数】3页(P38-40)【关键词】地震模拟振动台;地震虚拟仿真运动平台系统;发展及应用【作者】赵晶【作者单位】四川省地震局,四川成都610041【正文语种】中文【中图分类】P315.821 地震模拟振动台的发展过程最初的抗震试验研究主要在室外进行，是将强震观测仪器设置在地震区的房屋等结构上，等地震到来时观测记录房屋结构在强地震作用下的反应。
由于强地震稀少，靠在地震区建筑物上进行强地震观测来获取地震反应的数据机会非常少，且实验周期长，满足不了抗震研究的发展需要。
最初想用计算分析方法来进行抗震试验研究，但是结构进入非线性区后的数学模型难以给出。
因而，提出了将房屋结构放到实验室里来进行抗震试验的构想，由此地震模拟振动台在20世纪60年代末应运而生了。
地震模拟振动台系统最早出现在日本，1966年东京大学生产技术研究所建成了世界上第一台正弦振动台［1］。
目前，日本主要有日立和三菱两大生产厂家生产振动台，此两家都是国际上知名的机械、电子制造业的大公司，实力很强。
20世纪70年代末开始了三向六自由度地震模拟振动台的研制，日立公司、三菱公司均已成功完成。
美国制造振动台最主要的厂家为MTS公司。
MTS公司自1968年生产出第一台3.65 m×3.65 m单向地震模拟振动台后，这方面的发展很快，MTS 公司现已成为世界上主要的振动台建造厂家之一［2］。
此外，尚有美国的Wyle公司、日本的鹭宫制造所、德国的SCHENCK公司等均可承建地震模拟振动台。
国内生产振动台比较有名的厂家是天水红山试验机厂，并已为国内多家学校、科研单位承建了多台地震模拟振动台［1-3］。
振动台与振动试验介绍
振动台与振动试验介绍振动台是一种能够模拟地震、风、水流等各种复杂环境振动的试验设备。
它通过施加不同振动频率和振幅的力量于试验样件上，以模拟物体在实际振动环境下所受到的应力和振动影响。
振动台可以用于评估和验证各种物体在地震、风振或其他振动负载下的性能和可靠性，对于工程结构、电子设备、航空航天器材等领域具有重要意义。
振动试验是一种利用振动台进行的试验方法，其目的是通过施加振动负载于试验样件上，模拟实际环境中的振动作用，以评估和验证样件在振动环境中的性能和可靠性。
振动试验可以帮助工程师和设计师更好地理解材料和构件在振动下的行为，优化设计并改进材料性能，以提高产品的可靠性和耐久性。
振动台常用于以下几个领域：地震工程、航空航天、船舶工程、电子设备、汽车工程等。
在地震工程中，振动台能够模拟地震时的振动波形和振动频率，用于评估建筑物和构件在地震中的性能和可靠性，以指导结构设计和抗震措施的制定。
在航空航天领域，振动试验能够模拟飞行器在发射、飞行和着陆过程中的振动作用，以评估和验证飞行器的结构可靠性和航空电子设备的性能。
在船舶工程中，振动台可以模拟船舶在不同海况下的振动载荷，用于评估船舶结构和设备的可靠性和耐久性。
在电子设备领域，振动试验可以模拟运输过程中的振动作用，以验证电子设备的可靠性和抗震性能。
在汽车工程中，振动台可以模拟汽车在不同路况下的振动作用，用于评估汽车结构和配件的可靠性和舒适性。
振动台的设计和制造需要考虑多种因素，包括负载能力、频率范围、振幅范围、控制精度等。
不同类型的振动台适用于不同范围内的振动试验。
振动台通常由振动台本体、振动器、控制系统等组成。
振动台本体是支持试验样件和施加振动载荷的主要部件，通常由刚性支撑结构和振动台面组成。
振动器则是振动台产生振动载荷的关键部件，根据振动载荷的需要选择不同类型的振动器。
控制系统则是振动台进行动态加载和控制振动载荷的核心部件，通常采用电液伺服系统或电动机系统。
振动台设计及其应用研究
振动台设计及其应用研究振动台是一种常用的实验设备，广泛应用于工程、地震学、材料力学等领域。
本文将从振动台的基本原理、设计要点、应用研究等方面进行论述。
一、振动台的基本原理振动台的基本原理是利用电机产生的振动力将被试体或模型等放置在振动台上，通过改变振动台的运动特性来模拟实际工程或地震等振动环境。
振动台的振动特性可以用振幅、频率和相位等参数来描述。
振幅是指振动台的最大位移，可以通过改变电机转速和设定控制参数来调整。
频率是指振动台振动的周期性，可以通过改变电机转速和调整振动台的固有频率来控制。
相位是指振动台与外界振动源的时间关系，通常在实验中需要与外界振动源进行同步。
二、振动台的设计要点1. 动力系统设计: 振动台的动力系统一般由电机、传动装置和悬挂装置等组成。
合理选择和设计这些装置对于振动台的性能有着重要影响。
例如，电机的功率和转速需要满足振动台所需的振动力和频率要求，传动装置需要保证电机的振动动力传递到振动台上，悬挂装置需要提供足够的支撑和稳定性。
2. 控制系统设计: 振动台的控制系统一般由控制器和传感器等组成。
控制器负责调节振动台的振动特性，传感器负责感知振动台和被试体的振动状态。
合理选择和设计这些装置对于振动台的控制精度和稳定性至关重要。
3. 结构设计: 振动台的结构设计需要考虑振动台的载荷条件和材料选择等因素。
振动台的结构应具备足够的刚度和强度，以承受工作载荷和外界振动引起的应力。
材料的选择应考虑其阻尼性能和抗振性能等因素。
三、振动台的应用研究1. 工程领域中的应用: 振动台在工程领域中被广泛用于模拟结构的振动响应和工作环境下的振动载荷。
通过在振动台上进行振动试验，可以评估结构的稳定性和安全性，优化结构设计并验证结构的可靠性。
2. 地震学研究中的应用: 振动台在地震学研究中扮演着重要角色。
地震模拟试验是研究地震波作用下结构响应的重要手段之一。
通过模拟地震波的载荷和振动台的运动，可以研究结构的抗震性能，提出抗震设计的建议。
结构实验技术_地震模拟振动台试验2
4、输入波形
地震模拟振动台试验的主要目的是检验 结构在遭遇地震时的性能。一般要求振动台 能够模拟地震地面运动，输入的振动波形应 为不规则的地震波。此外，振动台可以用来 对结构施加各种振动激励，输入的波形还包 括正弦波、三角波等规则波，以及随机的不 规则白噪声波等。
建设单位
中国建筑±1.2 X：±1000 X：±100
三向六自由度 4*4 10 25 Y：±0.8 Y：±600 Y：±50 0~50
Z：±0.7 Z：±600 Z：±50
三向六自由度 3*4 3 12 X：±1.3 X：±600 X：±125 3.4~40 250
X：±1.0 X：±600 X：±80
一、概论
3、优点：可以真实的反应结构实际地震反 应；可以很好的反映应变速率对结构材料 强度的影响
4、缺点：设备昂贵，受台面尺寸限制，不 能做大比例模型试验；受尺寸效应影响， 很难评价结构的抗震能力
二、振动台基本原理
振动台是用来产生模拟的地震地面运动，对结构的 抗震性能进行研究。如图为一地震模拟振动台的示 意图。
2*250
三向六自由度 5*5 20 30 Y：±1.0 Y：±600 Y：±80 0.5~40 2*250
Z：±0.7 Z：±300 Z：±50
4*250
水平竖向双向 四自由度
2*2.8
6
X：±1.0 X：±500 Z:±0.8 Z:±340
X：±50 Z:±34
0.1~100
150
X：±1.0 X：±100 X：±100
208
控制 生产 方式 厂家
备注
MTS 三参
量
位移
MTS
部分 MTS
全套MTS,台面 首钢制造，目
国内大型振动台及其参数

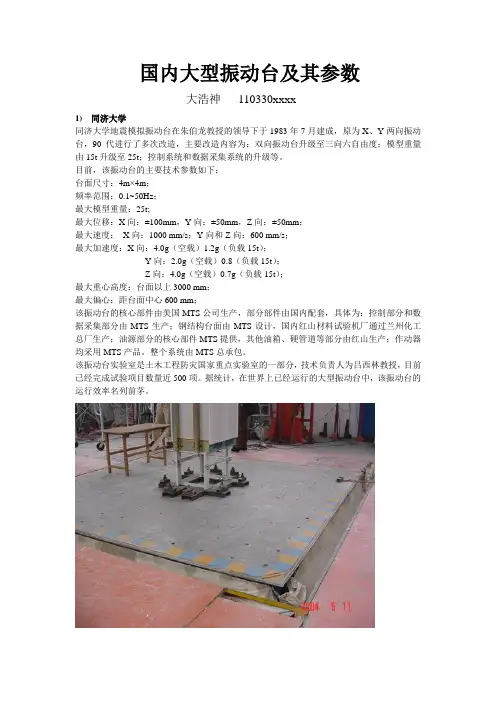

国内大型振动台及其参数大浩神110330xxxx1) 同济大学同济大学地震模拟振动台在朱伯龙教授的领导下于1983年7月建成，原为X、Y两向振动台，90代进行了多次改造，主要改造内容为：双向振动台升级至三向六自由度；模型重量由15t升级至25t；控制系统和数据采集系统的升级等。
目前，该振动台的主要技术参数如下：台面尺寸：4m×4m；频率范围：0.1~50Hz；最大模型重量：25t;最大位移：X向：±100mm，Y向：±50mm，Z向：±50mm；最大速度：X向：1000 mm/s；Y向和Z向：600 mm/s；最大加速度：X向：4.0g（空载）1.2g（负载15t）；Y向：2.0g（空载）0.8（负载15t）；Z向：4.0g（空载）0.7g（负载15t）；最大重心高度：台面以上3000 mm；最大偏心：距台面中心600 mm；该振动台的核心部件由美国MTS公司生产，部分部件由国内配套，具体为：控制部分和数据采集部分由MTS生产；钢结构台面由MTS设计，国内红山材料试验机厂通过兰州化工总厂生产；油源部分的核心部件MTS提供，其他油箱、硬管道等部分由红山生产；作动器均采用MTS产品。
整个系统由MTS总承包。
该振动台实验室是土木工程防灾国家重点实验室的一部分，技术负责人为吕西林教授，目前已经完成试验项目数量近500项。
据统计，在世界上已经运行的大型振动台中，该振动台的运行效率名列前茅。
二、苏州东菱振动试验仪器有限公司世界最大单台推力电动振动台该系统主要由500kN(50吨)超大推力的电动振动台、4500mm×4000mm超大尺寸的水平滑台及700kW超大功率的功率放大器组成，与目前国外单台最大推力的日本35吨振动台相比，全部8项主要技术指标中有5项超过、3项持平。
三、中国建筑科学研究院中国建筑科学研究院原有的3×3m单向振动台已经基本废弃，其新建地震模拟振动台位于北京市顺义区的科研基地，目前安装已经完成，正在进行调试。
国内振动台汇总表
a). 振动台平台项目我国振动台的发展相对较晚，大致可分为四个阶段。
20世纪60年代，主要以机械式振动台为主，其低频试件特性难以控制，主要建设单位是地震局等国字号地震研究院所。
其后，电液振动台以其高频率得意快速发展，如同济大学引进美国MTS公司研制的4 m×4 m双水平向4自由度电液式振动台。
70年代以后，国内一些科研院所自主研究了小型振动台，主要单位有中国建筑科学研究院、西安交通大学、哈尔滨工业大学、工程力学研究所、天水红山试验机厂等。
2000年以前，振动台多以中小型为主，且建设单位较少，基本以地震局等国字号单位和老牌土木院校为主。
进入21世纪初，以中国核动力和成都核动力研究院为首的单位开始建设大型振动台，但建设单位并不多。
2010年以后，振动台在国内发生了井喷式发展，几十家单位在短短几年内建设了大小振动台几十台，一方面由于2008年汶川地震，引起国家对地震灾害的高度重视，另一方面科研院校等对地震研究的热情高涨。
据不完全统计，目前国内已有大小各种类型振动台60余台，表1对振动台建设情况进行了汇总。
就江苏地区而言，土木王牌院所如东南大学、南京水利科学研究院、河海大学、南京工业大学等，均建设了振动台，值得一提的是，苏州东菱振动试验仪器有限公司成功研制了世界首创单台推力最大的50 t超大推力电磁振动台试验系统，苏州科技大学意与此公司合作，拟建设8.0 m×6.0 m台面，三向六自由度的大型振动台。
扬州大学建筑科学与工程学院今年成功获批土木工程博士点，理应借此东风，建设一台大型振动台，进一步提升扬大土木学科在国内的影响力。
表1 国内振动台汇总表率为0~50Hz，另一台台面可移动，移动轨道长度为14 m，台面尺寸为3 m×3 m，承重为15 t，这样就可进行跨度达20m的地震模拟试验，振动方向为三相6自由度。
如下图1所示，大的台面可进行足尺试验，小台面进行室内模型试验，若将大小台面联合，可进行大跨度地震模拟试验。
