金属材料性能指标对照表
布氏和洛氏硬度对照表
硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
#############################################################################################注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
各类不锈钢抗拉强度与硬度对照表
各类不锈钢抗拉强度与硬度对照表
不锈钢是一种常见的金属材料，具有抗腐蚀、耐高温、强度高等优点，因此在工业制造、建筑材料等领域得到广泛应用。
不同种类的不锈钢具有不同的抗拉强度和硬度，下面是一些常见不锈钢材料的抗拉强度和硬度对照表：
1. 304不锈钢，抗拉强度约为515 MPa，硬度约为201 Brinell硬度。
2. 316不锈钢，抗拉强度约为580 MPa，硬度约为217 Brinell硬度。
3. 410不锈钢，抗拉强度约为655 MPa，硬度约为197 Brinell硬度。
4. 430不锈钢，抗拉强度约为450 MPa，硬度约为183 Brinell硬度。
需要注意的是，不同的生产标准、加工工艺和热处理方式都会对不锈钢的性能产生影响，因此以上数值仅供参考。
此外，抗拉强
度和硬度并不是不锈钢材料的唯一重要性能指标，还应考虑其耐腐蚀性、可加工性、磁性等其他方面的特性。
总的来说，选择适合的不锈钢材料需要综合考虑其各项性能指标，以满足具体工程或产品的要求。
硬度抗拉强度对照表
抗拉强度≈HV≈HB≈HRC硬度对照表金属材料的硬度是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
金属材料的硬度硬度是指材料抵抗局部变形，特别是塑性变形、压痕或划痕的能力。
它是衡量材料软硬的指标。
按测试方法的不同，硬度分为三种类型。
①划痕硬度。
主要用于比较不同矿物的软硬程度，方法是选一根一端硬一端软的棒，将被测材料沿棒划过，根据出现划痕的位置确定被测材料的软硬。
定性地说，硬物体划出的划痕长，软物体划出的划痕短。
②压入硬度。
主要用于金属材料，方法是用一定的载荷将规定的压头压入被测材料，以材料表面局部塑性变形的大小比较被测材料的软硬。
由于压头、载荷以及载荷持续时间的不同，压入硬度有多种，主要是布氏硬度、洛氏硬度、维氏硬度和显微硬度等几种。
③回跳硬度。
主要用于金属材料，方法是使一特制的小锤从一定高度自由下落冲击被测材料的试样，并以试样在冲击过程中储存（继而释放）应变能的多少（通过小锤的回跳高度测定）确定材料的硬度。
金属材料最常见到的布氏硬度、洛氏硬度和维氏硬度属于压入硬度，硬度值表示材料表面抵抗另一物体压入时所引起的塑性变形的能力；回跳法（肖氏、里氏）测量硬度，硬度值代表金属弹性变形功能的大小。
布氏硬度Brinell Hardness用直径D的淬火钢球或硬质合金球作压头，以相应的试验力F压入试件表面，经规定的保持时间后，卸除试验力，得到一直径为d 的压痕。
用试验力除以压痕表面积，所得值即为布氏硬度值，符号用HBS或HBW表示。
HBS和HBW的区别是压头的不同。
HBS表示压头为淬硬钢球，用于测定布氏硬度值在450以下的材料，如软钢、灰铸铁和有色金属等。
HBW表示压头为硬质合金，用于测定布氏硬度值在650以下的材料。
同样的试块，当其它试验条件完全相同的情况下，两种试验结果不同，HBW值往往大于HBS值，而且并无定量的规律所循。
2003年以后，我国已经等效采用国际标准，取消了钢球压头，全部采用硬质合金球头。
金属材料的力学性能指标项目
2) 洛氏硬度 HR
洛氏硬度用符号HR表示，HR=k-(h1-h0)/0.002
根据压头类型和主载荷不同，分为九个标尺，常用的标尺为A、B、C。
HRC60：表示材料的硬度
3) 维氏硬度 HV
目 录
5、冲击韧度（冲击韧性）
材料抵抗冲击载荷而不破坏的能力。
AKU =mg（H1 – H2）（J）
a K = AKU/S
N0— 循环基数
1
N0 N
钢： 有色金属：
影响疲劳强度的因素:内部缺陷、表面划痕、残留应力等
目 录
伸长率：
F
d0
F
l0
LБайду номын сангаас
dk
良好的塑性是金属材料进行 塑性加工的必要条件。
lk
目 录
3、刚
度
材料在外力作用下抵抗弹性变形的能力称为刚度。
在弹性阶段： F l
所以：
E
E
比例系数E 称为弹性模量，它反映材料对弹性变形 的抗力，代表材料的“刚度” 。
E
— 材料抵抗弹性变形的能力越大。
弹性模量的大小主要取决于材料的本性，随温度升高而 逐渐降低。
目 录
4、硬
度
定义：材料抵抗表面局部弹塑性变形的能力。 1)布氏硬度 HB
HB 0.102 2F
D( D D 2 d 2 )
HB230 材料的b与HB之间的经验关系：
对于低碳钢: b(MPa)≈3.6HB 对于高碳钢： b(MPa)≈3.4HB 对于 铸铁： b(MPa)≈1HB或 b(MPa)≈ 0.6(HB-40)
指材料在外力作用下，产生屈服现象时的最小应力。
金属材料硬度对照表
硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：∙HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
∙HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
∙HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
#############################################################################################注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
布氏硬度和洛氏硬度对照表
布氏硬度和洛氏硬度对照表硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2(N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
############################################# ################################################注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A 相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
材料力学性能
金属材料常用力学性能的标准表达来源:镇江船艇学院作者:黄晓艳金属材料的常用力学性能指标主要有强度、塑性、硬度和韧性等，其表达方法国家标准有明确规定。
而最近出版的很多教材、发表的诸多论文中，常用力学性能的表达仍沿用旧标准。
为此，本文根据最新的国家标准对常用力学性能的标准表达进展了介绍，并与旧标准进展分析比拟，以便相关人员能更好地宣传和贯彻新标准。
金属材料的力学性能是指材料在力作用下显示的与弹性和非弹性反响相关或包含应力-应变关系的性能。
常用的力学性能指标主要有强度、塑性、硬度和韧性等，这些力学性能指标可通过国家标准试验来测定，其表达方法国家标准也有明确规定。
然而，最近出版的很多教材、发表的诸多论文中，常用力学性能的表达仍沿用旧标准，甚至是20多年前的旧标准。
为此，本文根据最新的国家标准对常用力学性能的标准表达进展介绍，并与旧标准进展分析比拟，以便相关人员能更好地宣传和贯彻新标准。
1、强度与塑性强度和塑性通过金属材料室温拉伸性能试验来测定。
现行的国家标准是2021年12月1日实施的GB/T228.1-2021?金属材料拉伸试验第1局部：室温试验方法?。
该版标准修改采用国际标准ISO6892-1：2021?金属材料拉伸试验第1局部：室温试验方法?。
该标准第1版本于1963年发布，经历了1976、1987、2002和2021年4次修订。
1.1、常见不标准表达金属材料常用的强度指标是屈服强度和抗拉强度，常用的塑性指标是断后伸长率和断面收缩率。
教材、论文及技术文件中常见的不标准表达有：①屈服强度符号：σs、σ0.2、σsU或σsL；名称：屈服极限、屈服点，条件屈服强度等。
②抗拉强度符号：σb；名称：强度极限等。
③断后伸长率符号：δ、δ5、δ10；名称：延伸率，伸长率，断后延伸率等。
④断面收缩率符号：ψ；名称：收缩率。
对于这些不标准的表达，主要是作者没有实时关注相关标准的变化及其实施应用情况，没有及时将最新的国家标准纳入教学、科研中。
金属材料的力学性能指标项目.
弹性模量的大小主要取决于材料的本性，随温度升高而 逐渐降低。
目 录
4、硬
度
定义：材料抵抗表面局部弹塑性变形的能力。 1)布氏硬度 HB
HB 0.102 2F
D( D D 2 d 2 )
HB230 材料的b与HB之间的经验关系：
对于低碳钢: b(MPa)≈3.6HB 对于高碳钢： b(MPa)≈3.4HB 对于 铸铁： b(MPa)≈1HB或 b(MPa)≈ 0.6(HB-40)
N0— 循环基数
1
劳强度的因素:内部缺陷、表面划痕、残留应力等
目 录
伸长率：
F
d0
F
l0
L
dk
良好的塑性是金属材料进行 塑性加工的必要条件。
lk
目 录
3、刚
度
材料在外力作用下抵抗弹性变形的能力称为刚度。
在弹性阶段： F l
所以：
E
E
比例系数E 称为弹性模量，它反映材料对弹性变形 的抗力，代表材料的“刚度” 。
E
— 材料抵抗弹性变形的能力越大。
2) 洛氏硬度 HR
洛氏硬度用符号HR表示，HR=k-(h1-h0)/0.002
根据压头类型和主载荷不同，分为九个标尺，常用的标尺为A、B、C。
HRC60：表示材料的硬度
3) 维氏硬度 HV
目 录
5、冲击韧度（冲击韧性）
材料抵抗冲击载荷而不破坏的能力。
AKU =mg（H1 – H2）（J）
a K = AKU/S
屈服强度与抗拉强度的比值σS / σb称为屈强比。 屈强比小，工程构件的可靠性高，说明即使外载荷或某些 意外因素使金属变形，也不至于立即断裂。但若屈强比过 小，则材料强度的有效利用率太低。
金属材料硬度对照表

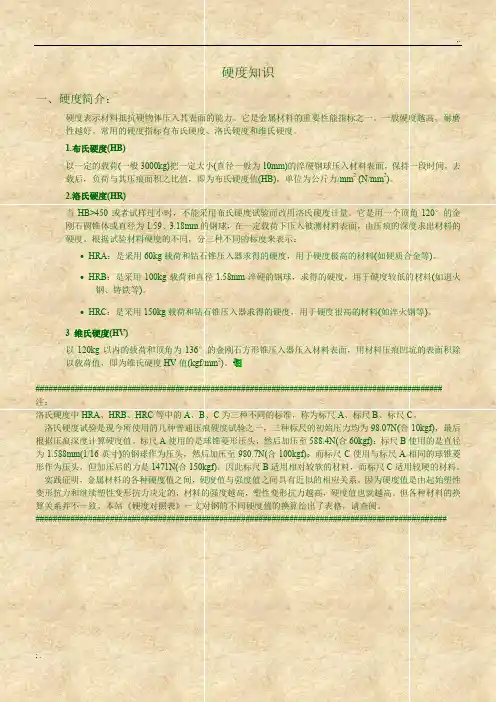

一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1. 布氏硬度（HB）以一定的载荷（一般3000kg）把一定大小（直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值（HB），单位为公斤力/mm2（N/mm 2）。
2. 洛氏硬度（HR）当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为 1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：•HRA :是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料（如硬质合金等）。
•HRB :是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料（如退火钢、铸铁等）。
•HRC :是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料（如淬火钢等）。
3维氏硬度（HV）以120kg以内的载荷和顶角为136。
的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值（kgf/mm2）。
媲ff fj fj fj fj II II ff II II fj ff II I* I* fj fj fj fl ff I* ff I* ff I* ff I* II II II II II II II II fj fj fj fj fj fl fj ff fj II ff ff fl ff ff fj ff ff fj II II II II I* ff II I* fj fj ff fj fj fl fj fj fj fj fj fj I* fj fj fj ff fl ff II I* ff II II I* ff II I* fj ff JJ 注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
常用金属材料的主要性能指标及涵义
T
MPa
指外力是剪切力时的强度极限
抗扭强度
T
MPa
指外力是扭转力时的强度极限
屈服点
c
MPa
金属材料受载何时，当载何不再增加，但金属 材料本身的变形，却继续增加，这种现象叫做屈服， 产生屈服现象时的应力，叫屈服点
屈服强度
°).2
MPa
金属材料发生屈服现象时，为便于测量，通常 按其产生永久残余变形量等于试样原长0.2%时的
应力作为“屈服强度”，或称“条件屈服极限”
持久强度
工作温度
a时间h
MPa
指金属材料在一疋的咼温条件下，经过规疋时 间发生断裂时的应力，一般所指的持久强度，是指 在一定温度下，试样经十万小时后的破断强度，这 个数值，通常也是用外推的方法取得的
蠕变极限
工作温度
°变量量（％）
MPa
金属材料在高温环境下，即使所受应力小于屈 服点，也会随着时间的增长而缓慢地产生永久变 形，这种现象叫做蠕变，在一定的温度下，经一定 时间，金属材料的蠕变速度仍不超过规疋的数值， 此时所能承受的最大应力，称为蠕变极限
P
Q・m
电阻率是计算和衡量金属材料在常温下（20C
时）电阻值大小的性能指标。电阻率大，表明这种 材料的电阻也大，其导电性能就差；反之，导电性 能也就好
电导率
Y
S/m
电阻率的倒数，叫做电导率。在数值上它等于 导体维持单位电位梯度（即电位差）时，流过单位 面积的电流。电导率是表示导体导电能力的性能指 标，电导率越大，电阻率就越小，那么这种材料的 导电性能就越好；反之，则其导电性就不好
20〜70HRC
D
HRD
金刚石圆锥
980.7 N
金属硬度对照表
硬度对照表硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1. 布氏硬度（ HB ）以一定的载荷 ( 一般 3000kg ) 把一定大小（直径一般为 10mm ）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值 (HB) ，单位为公斤力 /mm2 (N/mm2) 。
2. 洛氏硬度（ HR ）当 HB>450 或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120 °的金刚石圆锥体或直径为 1.59 、 3 .18mm 的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的甓壤幢硎荆 HRA ：是采用 60kg 载荷和钻石锥压入器求得的硬度，用于硬度极高的材料（如硬质合金等）。
HRB ：是采用 100kg 载荷和直径 1.58mm 淬硬的钢球，求得的硬度，用于硬度较低的材料（如退火钢、铸铁等）。
HRC ：是采用 150kg 载荷和钻石锥压入器求得的硬度，用于硬度很高的材料（如淬火钢等）。
3 维氏硬度（ HV ）以 120kg 以内的载荷和顶角为136 °的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值 (HV) 。
根据德国标准 DIN50150, 以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。
?硬度试验是机械性能试验中最简单易行的一种试验方法。
为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
下面是本站根据由实验得到的经验公式制作的快速计算器，有一定的实用价值，但在要求数据比较精确时，仍需要通过试验测得。
布氏硬度以及洛氏硬度对照表
3 维氏硬度(HV) 以 120kg 以内的载荷和顶角为 136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除 以载荷值，即为维氏硬度 HV 值(kgf/mm2)。
############################################################################################# 注： 洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
15-N 标尺 15－ kg 负荷
30-N 标尺 30－ kg 负荷
45-N 标尺
硬
Mpa
度 (1000psi)
45-kg
负荷
硬 度
HRA
4
69.2 68.7 68.1 67.6 67.0 66.4 65.8 65.2 65.8 64.5 64.2 63.8
HRB
HRC
HRD HR15N HR30N HR45N HS
333
35.5
1115
360
342
36.6
1190
370
352
37.7
1220
380
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0.35~0.65
0.035
SP620(SP129) SP620(SP221)
>4
NES M 2020 NES M 2021
0.05~0.12 0.17~0.37 0.35~0.65 0.035
材料牌号性能对照表
≤0.025
分%
材料力学性能主要指标
B510L汽车大梁热连轧钢板，力学性能：抗拉强度σ b=510~610；伸长率：δ 10≥24%。 20冷轧优碳钢板，力学性能：S和P级抗拉强度σ b=355～500MPa；Z级抗拉强度σ b=355～500MPa；S级拉 延级别伸长率δ 10≥25%，P级拉延级别伸长率δ 10≥ 24%，Z级拉延级别伸长率δ 10≥26%。 SP129汽车内部零件用冷轧钢板，性能：抗拉强度σ b≥ 270MPa，屈服强度σ s=130～245MPa，伸长率δ =40～ 49%，厚度公差±0.09mm SP221汽车普通零件用热轧钢板，性能：抗拉强度σ b≥ 270MPa，屈服强度σ s=205～325MPa，伸长率δ =35～ 49%，厚度公差±0.15mm
金属材料牌号性能对照
序号 材料牌号
B510L
厚度(mm)
<8.00
材料标准
BZJ311-92
C
≤0.16
主要化学成分% Si Mn P
≤0.50 ≤1.60 ≤0.030
20
＜3
GB13237-91
0.17~0.23
0.17~0.37
0.35~0.65
0.035
＜4
0.05~0.12
0.17~0.37
等效材料标准
等效国家GB711-89部分牌号45
备注
企业标准
0.035
国家标准 08Al-Z最深拉延用冷轧优碳钢 板，性能：抗拉强度σ b=275～ 390MPa，伸长率δ 10≥31%，厚度 公差普通±0.09mm，高级± 0.07mm 08优质碳素结构热轧厚碳钢 板，力学性能：抗拉强度σ b325MPa，伸长率δ 10≥33%
0.035
国家标准
0.04
国家标准
