钢件表面发蓝(发黑)处理原理及工艺流程
钢件发蓝
钢件发蓝工艺和经验介绍钢件发蓝：也叫钢件发黑。
是钢铁零件在强碱性或酸性溶液中，发生化学反应而使基材表面生成一层四氧化三铁保护膜。
常用的工艺有：碱性高温发蓝、酸性发蓝等高温碱性发蓝配方：NaOH:NaNO2=3:1(NaOH=550-650g/L,NaNO2=200-250g/L)温度140±5℃，时间30-120mins不等。
工艺流程：化学除油—电解除油—盐酸活化—钢件发蓝—封闭—晾干—包装盐酸：150-250ml/L,活化时间10-20S。
一般碳钢发蓝温度135度，时间30分钟即可发黑。
比如45#和A3钢合金钢和高强度合金钢发蓝温度140-145度，时间60-120分钟碳钢和一般合金钢发蓝膜颜色为蓝黑色。
高强度合金钢，Cr含量高的膜层颜色一般为褐黑色、棕褐黑等颜色发蓝液配制：槽子为316不锈钢材质，至少0.3mm以上的厚度。
配制药水时先加3/4的水，再加片碱和亚硝酸钠。
或片碱用篮筐浸泡在水里自己溶解比较安全。
搅拌时不可用空管子，以防药水溶解放热时窜出来喷到面部或头部。
发蓝液用久了表面会覆盖大量的泡沫等赃物，底部会有大量的沉淀。
有的产品表面上有难以去除的红色等挂灰。
这时需要加丙三醇（甘油）进行清理维护，沉淀也需要定期翻槽进行清理。
如何判断NaOH和NaNO2的添加比例?1、根据沸点判断：沸点高了说明片碱多了，反之，片碱少了2、根据溶液颜色判断：溶液颜色呈现灰褐色为正常。
发红说明NaNO2多了3、根据溶液粘度判断：溶液很粘手，有点像糖浆一样比较稠说明片碱多了4、根据发蓝膜层判断：发蓝膜不均匀，说明片碱少了。
去除挂灰的方法：硫酸+铬酐（常温）上下拉动浸泡2-3分钟，清洗干净后重新发蓝几分钟。
普通钢铁件一般不存在挂灰现象的。
发蓝膜层厚度一般只有0.5-1.5um。
所以不改变零部件的Ra和精密尺寸发蓝膜的退膜可在250ml/L左右的盐酸中退除。
精密尺寸和高光泽度的不可以。
以上是临时写的经验谈，后面遇到问题，在具体情况具体分析。
发蓝表面处理工艺
发蓝表面处理工艺一、引言发蓝表面处理工艺是一种常见的金属表面处理技术，它可以使金属表面呈现出一种美丽的蓝色，同时还能提高金属的耐腐蚀性和硬度。
本文将从工艺原理、工艺流程、应用领域等方面进行介绍。
二、工艺原理发蓝表面处理工艺是一种化学反应，其原理是在金属表面形成一层氧化膜，然后通过控制氧化膜的厚度和颜色来达到发蓝的效果。
具体来说，该工艺是通过将金属件浸泡在含有氧化剂和碱性物质的溶液中，使金属表面形成一层氧化膜，然后通过加热或冷却等方式来控制氧化膜的厚度和颜色。
三、工艺流程发蓝表面处理工艺的工艺流程主要包括以下几个步骤：1. 清洗：将金属件浸泡在清洗液中，去除表面的油污和杂质。
2. 预处理：将金属件浸泡在酸性溶液中，去除表面的氧化物和锈蚀物。
3. 氧化：将金属件浸泡在含有氧化剂和碱性物质的溶液中，使金属表面形成一层氧化膜。
4. 控制颜色：通过加热或冷却等方式来控制氧化膜的厚度和颜色。
5. 清洗：将金属件浸泡在清洗液中，去除表面的残留物。
6. 封闭：将金属件浸泡在封闭剂中，形成一层保护膜，提高金属的耐腐蚀性和硬度。
四、应用领域发蓝表面处理工艺广泛应用于各种金属制品的表面处理，如汽车零部件、机械零件、手工艺品等。
它不仅可以美化金属表面，还可以提高金属的耐腐蚀性和硬度，延长金属制品的使用寿命。
此外，发蓝表面处理工艺还可以用于制作一些特殊的装饰品，如发蓝钢琴等。
五、结论发蓝表面处理工艺是一种常见的金属表面处理技术，它可以使金属表面呈现出一种美丽的蓝色，同时还能提高金属的耐腐蚀性和硬度。
该工艺的工艺流程主要包括清洗、预处理、氧化、控制颜色、清洗和封闭等步骤。
发蓝表面处理工艺广泛应用于各种金属制品的表面处理和装饰，具有广阔的市场前景。

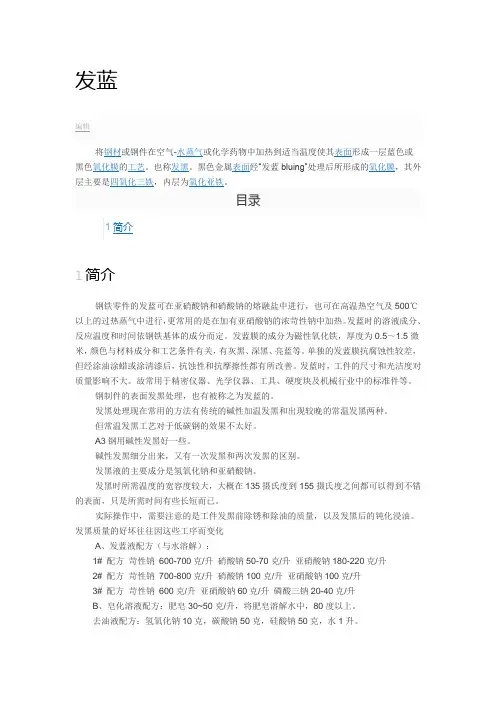

表面处理 发蓝 发黑
1简介钢铁零件的发蓝可在亚硝酸钠和硝酸钠的熔融盐中进行，也可在高温热空气及500℃以上的过热蒸气中进行，更常用的是在加有亚硝酸钠的浓苛性钠中加热。
发蓝时的溶液成分、反应温度和时间依钢铁基体的成分而定。
发蓝膜的成分为磁性氧化铁，厚度为0.5～1.5微米，颜色与材料成分和工艺条件有关，有灰黑、深黑、亮蓝等。
单独的发蓝膜抗腐蚀性较差，但经涂油涂蜡或涂清漆后，抗蚀性和抗摩擦性都有所改善。
发蓝时，工件的尺寸和光洁度对质量影响不大。
故常用于精密仪器、光学仪器、工具、硬度块及机械行业中的标准件等。
钢制件的表面发黑处理，也有被称之为发蓝的。
发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。
但常温发黑工艺对于低碳钢的效果不太好。
A3钢用碱性发黑好一些。
碱性发黑细分出来，又有一次发黑和两次发黑的区别。
发黑液的主要成分是氢氧化钠和亚硝酸钠。
发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。
实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。
发黑质量的好坏往往因这些工序而变化A、发蓝液配方（与水溶解）：1# 配方苛性钠600-700克/升硝酸钠50-70克/升亚硝酸钠180-220克/升2# 配方苛性钠700-800克/升硝酸钠100克/升亚硝酸钠100克/升3# 配方苛性钠600克/升亚硝酸钠60克/升磷酸三钠20-40克/升B、皂化溶液配方：肥皂30~50克/升，将肥皂溶解水中，80度以上。
去油液配方：氢氧化钠10克，碳酸钠50克，硅酸钠50克，水1升。
C、工具：1. 电炉（1500W以上，电炉能够很好的控制温度）2. 0~200玻璃温度计1支。
3. 塑料桶一只，酸洗时用，我是用有手把和盖子的塑料痰盂，便宜又实用。
4. 铁制（最好是不锈钢）罐子数只，如果是一次性使用，可以用废旧的油漆桶。
5. 方便清洁的自来水源。
D、发蓝工艺流程1. 去油：零件在去油液中煮20~30分钟，温度80~100 ℃。
钢件表面发蓝(发黑)处理大全
钢件表面发蓝(发黑）处理1。
发蓝（发黑)原理ﻩ为了提高钢件得防锈能力,用强得氧化剂将钢件表面氧化成致密、光滑得四氧化三铁。
这种四氧化三铁薄层能有效地保护钢件内部不受氧化。
在高温下（约550℃）氧化成得四氧化三铁呈天蓝色,故称发蓝处理。
在低温下（约 3 50℃)形成得四氧化三铁呈暗黑色，故称发黑处理。
在兵器制造中，常用得就是发蓝处理;在工业生产中，常用得就是发黑处理。
ﻩ能否把钢铁表面氧化致密、光滑得四氧化三铁,关键就是选择好强得氧化剂。
强氧化剂就是由氢氧化钠、亚硝酸钠、磷酸三钠组成。
发蓝时用它们得熔融液去处理钢件；发黑时用它们得水溶液去处理钢件。
常用得发黑溶液成分见表10－7。
此溶液得密度就是1、4g/cm，沸点就是130℃。
在此溶液得作用下,铁得氧化过程就是这样得:ﻩ Fe→Nａ2FeO2→Na2Fe2O4→Fe3O4具体得化学反应就是：3Fe＋NaNO2+5ＮaOH=3Nａ2FeO2+NＨ3+H2O６Na2FeO2＋NaNO２+5H２O=3Nａ2Ｆe2O４＋NH３+７NaOHＮa2FｅO２＋Na2Fｅ2Ｏ４+2H2O＝Fｅ3O4↓+4NaＯＨ生产实践经验证明，要获得光亮、致密得四氧化三铁膜层，氧化溶液中亚硝酸钠与氢氧化钠得比例，要保持在1：3～3、5之间。
２。
发蓝(发黑）操作发蓝(发黑）得操作流程:ﻩ工件装夹→去油→清洗→酸洗→清洗→氧化→清洗→皂化→热水煮洗→检查。
（１）工件装夹要根据工件得形状、大小，设计专门得夹具或吊具。
目得就是使工件之间留有足够得间隙，工件间不能相互接触,要使每个工件都能完全浸入氧化液中被氧化.(2）去油目得就是除去工件表面得油污。
经过机加工后（发蓝、发黑就是最后一道工序)，工件表面难免不留下油污，用防锈油作工序间防锈得更就是这样。
任何油污,都会严重影响四氧化三铁得生成，所以必须在发蓝、发黑之前除去。
常用得除油溶液配方，见表１0—8。
表１0-8 常用得除油溶液配方还得延长除油时间，以除油彻底为准。
钢铁制品表面的化学发蓝处理
钢铁制品外表的化学发蓝处理这是一个化学发蓝的处理方法，可以保护刀具外表不生锈，有兴趣的话，可以做一下试验：用品：烧杯、铁片(铁钉或缝衣针)。
氢氧化钠、亚硝酸钠、硝酸钠、盐酸、肥皂、锭子油、铁粉、硫酸铜。
原理：钢铁制品容易发生锈蚀。
发蓝是用化学方法，把钢铁制品放在热的氧化性溶液中煮沸一定时间，使钢铁制品外表形成一层致密的、由磁性氧化铁组成的黑色和蓝黑色的氧化膜，这层氧化膜具有较强的抗腐蚀能力。
操作：1.配制发蓝溶液先把30克氢氧化钠溶于30毫升水的烧杯中，再慢慢地参加9克亚硝酸钠和5克硝酸钠，使之溶解，再加水到50毫升。
然后再入一些纯洁的铁粉，并加热至沸，这时温度约可到达138～150℃。
2.钢铁制品外表的预处理把几枚缝衣针(或铁钉、铁片)外表上的油污、锈斑处理干净。
一般用10％的碱液在80℃浸10分钟取出，用清水洗涤即可除油，然后再用盐酸除锈。
3.发蓝把缝衣针(或铁钉、铁片)浸入煮沸的发蓝液中约半小时取出后，在外表上即有一层蓝黑色的氧化膜。
4.后处理把经过发蓝处理的缝衣针(或铁钉、铁片)，浸入冷水中漂洗，再浸入热水中漂洗，以洗去外表沾有的发蓝液。
取出后，浸入3～5％的热肥皂水中(80～90℃)5分钟左右，然后再用冷水和热水分别冲洗一次，最后浸在105～110℃的锭子油处理5～10分钟，取出后放置10分钟，使沾着的油液流净后再擦干外表即可。
经这样处理的钢铁制品外表呈蓝黑色而且均匀致密。
考前须知：1.在发蓝处理前，钢铁制品的外表一定要洗净。
2.如要检验发蓝是否有防护作用，可把经发蓝处理过的制品浸入2％硫酸铜溶液中，在室温下浸半分钟后取出，观察外表是否有红色的铜析出，如没有铜析出，那么发蓝有效。
所谓的烤蓝，根本不是热处理“烤〞出来的，而就是这样的化学处理过程，包括兵工厂的烤蓝也是这样，所以这应该就是正规的烤蓝工艺了。
2、因为这是一个氧化的过程，所以这个配方对参加高铬的不锈钢作用不大，因为参加铬的目的本来就是防止氧化。
钢铁发蓝处理工艺和原理
钢铁发蓝处理一实验目的1．了解钢铁发蓝处理的原理和方法。
2．掌握零件表面化学除锈和除油工艺。
二实验原理将钢铁零件放入含NaOH和NaNO2等药品的浓溶液中，在一定温度范围内使零件表面生成一层很薄（0.5～1.5μm）的蓝黑色氧化膜的过程叫发蓝（发黑）处理。
这层氧化膜组织致密，能牢固地与金属表面结合，而且色泽美观，有较大的弹性和润滑性，能防止金属锈蚀。
因此，在机械工业中得到广泛应用。
氧化膜（磁性Fe3O4）的生成原理，可用反应方程式表示如下：3Fe＋NaNO2＋5NaOH＝3Na2FeO2＋NH3＋H2O6Na2FeO2＋NaNO2＋5H2O＝3Na2Fe2O4＋NH3＋7NaOHNa2FeO2＋Na2Fe2O4＋2H2O＝Fe3O4＋4NaOH三仪器药品1．仪器发蓝槽、烧杯（250cm3；500cm3）、电炉、酒精灯。
2．药品NaOH、NaNO2、K4[Fe(CN)6]、K2Cr2O7、HCl（以上药品均可用工业纯）、肥皂、机油（10号）、3％CuSO4、0.2％H2SO4、0.1％酚酞酒精溶液。
3．材料细铁丝、滤纸。
四实验步骤1．发蓝液的配制按每立方分米溶液中加NaOH 625 g、NaNO2225g和K4[Fe(CN)6]15g配制。
先把NaOH 放入发蓝槽，加少量冷水，并加热至100℃左右，溶解后再放入适量水；再加入NaNO2和K4[Fe(CN)6]，补充水至所需要的量；然后加热至溶液沸腾（约140℃左右）待用。
新配制的溶液为乳白色，使用后颜色会加深。
2．发蓝前零件表面的预处理发蓝件表面必须光洁，不得有油脂、金属氧化物或其它污物，以免在发蓝中生成不均匀、不连续的氧化膜，甚至不生成氧化膜。
因此，发蓝零件表面必须彻底清理，清理包括机械清理、除油和酸洗。
(1)机械清理：零件表面锈迹多时，可用细砂纸仔细擦拭，直至表面光洁。
(2)除油：把工件放入除油液（配方见表1）中20min左右，然后拿出用流动清水冲洗，以除净残碱液。
钢铁零件的表面发黑（发蓝）处理概述
钢铁零件的表面发黑（发蓝）处理概述
在机械制造企业中，零件在热处理后进行必要的表面处理是不可缺少的工艺流程，发蓝和发黑均是表面氧化处理的方法，它们主要用于碳钢、低合金工具钢和高速工具钢的表面处理。
通常采用的是低温碱性发黑即金属零件在很浓的碱和氧化剂溶液中加热、氧化，使金属表面生成一层带磁性的四氧化三铁薄膜等，能有效阻止内部金属的氧化，该膜的颜色根据钢种的不同有蓝黑色、黑色、红棕色和棕褐色等，组织比较致密，厚度在0.6～0.8μm左右，主要用于一般的机器制造、仪器仪表和日用化工的零部件的表面处理。
对于将钢铁零件在高温下(500～550℃)表面氧化成四氧化三铁，表面呈现天蓝色的表面处理，通常称为发蓝，它主要用于兵器工业、航天等领域，考虑到工艺温度较高，生产效率低，需要专用设备等，因此从某种程度上限制了它的应用范围，本文不作介绍。
发黑和发蓝处理尽管工艺温度、氧化介质等不同，但都同样起到产品防锈和美观的效果，在实际的表面处理工艺的选择上要认真考虑，结合具体的材料、工作要求的使用因素等，采用经济的方法来进行综合思考工艺的应用效果。
零件进行发黑处理的目的：对金属表面起防锈作用；增加金属表面的美观和光泽；消除淬火过程中的应力作用，减小变形等。
考虑到该工艺的成本低、产量高，因此在金属零件的表面处理中得到了较为广泛的应用。
钢件表面发蓝发黑处理原理及工艺流程
铜件蔻面发蓝发黒处理Coca-cola standardization office [ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18]钢件表面发蓝（发黑）处理原理及工艺流程一、发蓝（发黑）原理为了提高钢件的防锈能力，用强的氧化剂将钢件表面氧化成致密、光滑的四氧化三铁（FeQi）。
这FesOi薄层能有效地保护钢件内部不受氧化。
在高温下（约550°C）氧化成的FesOi呈天蓝色，帮称发蓝处理。
在低温下（约130°C）氧化成的FesOi呈暗黑色，帮称发黑处理。
在兵器工业上，常用的是发蓝处理；在工业生产上，常用的是发黑处理。
能否把铁氧化成致密、光滑的FeQi关键是选择好强的氧化剂。
强氧化剂是山氢氧化钠（NaOH）.亚硝酸钠（NaNO》磷酸三钠（NaaPOt）组成。
发蓝时用它们的熔融液去处理工件；发黑是用它们的水溶液去处理工件。
常用的发黑溶液成分见表一。
表一此溶液的浓度是cmj沸点是130°Co在此溶液的作用下，铁的氧化程是这样的：Fe 〜Ma2F eOt f Na:F ezOi—Fe 301生产实践经验证明，要获得光亮、致密的FesOi膜层，氧化洛液中亚硝酸钠与氢氧化钠的比例，要保持在1： 3〜之间。
二、发蓝（发黑）的操作过程：发蔣（发坐）的操作讨稈.工件装夹二去油一清洗一酸洗f氧化一清洗一皂化一热水煮洗一检查。
（-）工件装夹要根据工件的形状、大小、设计专门的夹具或吊具。
H的是使工件之间留有足够的间隙，工件间不能相互接触，要使每个工件都能完全浸入氧化液中被氧化。
（二）去油目的是除去工件表面的油污。
经过机架工后（发蓝、发黑是最后一道工序），工件表面难免不留下油污，用防锈油作工序间防锈的更是这样。
任何油污，都会严重影响FeQi的生成，所以必须在发蓝、发黑之前除去。
常用的除油溶液配方，见表二。
表二将除油溶液加热到80〜90°C,然后将工件浸入，浸入时间为30min左右, 若油污较多，还得延长除油时间，以除油彻底为准。
工件发黑(蓝)工艺
钢制件的表面发黑处理，也有被称之为发蓝的。
发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。
但常温发黑工艺对于低碳钢的效果不太好。
A3钢用碱性发黑好一些。
碱性发黑细分出来，又有一次发黑和两次发黑的区别。
发黑液的主要成分是氢氧化钠和亚硝酸钠。
发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。
实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。
发黑质量的好坏往往因这些工序而变化。
金属“发蓝”药液采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。
黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。
一、碱性氧化法“发蓝”药液1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。
3．说明：（1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。
（2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。
含碳量;0.7%以上温度135-138*C 氧化时间15——20min含碳量0.4——0.7 % 温度138——142*C 氧化时间20——24min含碳量0.1___0.4% 温度140——146*C 氧化时间35——60min合金钢温度140——145*C 氧化时间50——60min高速钢温度135——138*C 氧化时间30——40min（3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。
一般使用半年后就应更换全部溶液。
（4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。
然后,又用热水冲洗，吹于。
二、酸性氧化法“发蓝”药液1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克2．制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。
钢件表面发蓝(发黑)处理大全
钢件表面发蓝（发黑）处理1．发蓝（发黑）原理为了提高钢件的防锈能力，用强的氧化剂将钢件表面氧化成致密、光滑的四氧化三铁。
这种四氧化三铁薄层能有效地保护钢件内部不受氧化。
在高温下（约550℃）氧化成的四氧化三铁呈天蓝色，故称发蓝处理。
在低温下（约 3 50℃）形成的四氧化三铁呈暗黑色，故称发黑处理。
在兵器制造中，常用的是发蓝处理；在工业生产中，常用的是发黑处理。
能否把钢铁表面氧化致密、光滑的四氧化三铁，关键是选择好强的氧化剂。
强氧化剂是由氢氧化钠、亚硝酸钠、磷酸三钠组成。
发蓝时用它们的熔融液去处理钢件；发黑时用它们的水溶液去处理钢件。
常用的发黑溶液成分见表10-7。
Fe→Na2FeO2→Na2Fe2O4→Fe3O4具体的化学反应是：3Fe+NaNO2+5NaOH=3Na2FeO2+NH3+H2O6Na2FeO2+NaNO2+5H2O=3Na2Fe2O4+NH3+7NaOHNa2FeO2+Na2Fe2O4+2H2O=Fe3O4↓+4NaOH生产实践经验证明，要获得光亮、致密的四氧化三铁膜层，氧化溶液中亚硝酸钠与氢氧化钠的比例，要保持在1：3～3.5之间。
2．发蓝（发黑）操作发蓝（发黑）的操作流程：工件装夹→去油→清洗→酸洗→清洗→氧化→清洗→皂化→热水煮洗→检查。
（1）工件装夹要根据工件的形状、大小，设计专门的夹具或吊具。
目的是使工件之间留有足够的间隙，工件间不能相互接触，要使每个工件都能完全浸入氧化液中被氧化。
（2）去油目的是除去工件表面的油污。
经过机加工后（发蓝、发黑是最后一道工序），工件表面难免不留下油污，用防锈油作工序间防锈的更是这样。
任何油污，都会严重影响四氧化三铁的生成，所以必须在发蓝、发黑之前除去。
常用的除油溶液配方，见表10-8。
将除油溶液加热至80～90℃，然后将工件浸入，浸入时间为30min左右，若油污较多，还得延长除油时间，以除油彻底为准。
（3）酸洗酸洗的目的是除去工件表面的锈迹。
发蓝处理工艺介绍
发蓝处理工艺介绍作者:jiangnan 时间:2008-12-20 15:58:00第1楼•一、发蓝工艺介绍:钢铁的“发蓝”或“发黑”是指钢铁的化学氧化，钢铁在含有氧化剂的溶液中进行处理，使其表面生成一层均匀的蓝黑到黑色膜层的过程。
根据处理温度的高低，钢铁的化学氧化可分为高温化学氧化和常温化学氧化。
这里主要以高温碱性氧化为主。
二、发蓝工艺处理原理:高温化学氧化是传统的发蓝方法，采用还有亚硝酸钠的浓碱性处理液，在140℃左右的温度下处理15min-90min。
高温化学氧化得到的是以磁性氧化铁（Fe3O4）为主的氧化膜，膜厚一般只有0.5μm-1.5μm，最后可达2.5μm。
氧化膜具有良好的吸附型。
将氧化膜浸油或做其他后处理，其耐蚀性能可大大提高。
由于氧化膜很薄，对零件的尺寸和精度几乎没有影响，因此在精密仪器、光学仪器、武器、及机器制造业中得到广泛的应用。
三、化学反应机理：钢铁浸入溶液后，在氧化剂和碱的作用下，表面生成Fe3O4氧化膜，该过程包括以下三个阶段：钢铁表面在热碱溶液和氧化剂（亚硝酸钠）的作用下生成亚铁酸钠3Fe + NaNO2 + 5NaOH = 3Na2FeO2 + H2O + NH3↑亚铁酸钠进一步与溶液中的氧化剂反应生成铁酸钠6Na2FeO2 + NaNO2 + 5H2O = 3Na2Fe2O4 + 7NaOH + NH3↑铁酸钠（Na2Fe2O4）与亚铁酸钠（Na2FeO2）相互作用生成磁性氧化铁Na2Fe2O4 + Na2FeO2 +2 H2O = Fe3O4 + 4NaOH在钢铁表面附近生成的Fe3O4，其在浓碱性溶液中的溶解度极小，很快就从溶液中结晶析出，并在钢铁表面形成晶核，而后晶核逐渐长大形成一层连续致密的黑色氧化膜。
四、发蓝工艺主要流程：脱脂→除锈→清洗→发蓝→清洗→浸油→检验。
发蓝(发黑)处理
发蓝（发黑）处理发黑工艺钢制件的表面发黑处理，也有被称之为发蓝的。
发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。
但常温发黑工艺对于低碳钢的效果不太好。
A3钢用碱性发黑好一些。
碱性发黑细分出来，又有一次发黑和两次发黑的区别。
发黑液的主要成分是氢氧化钠和亚硝酸钠。
发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。
实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。
发黑质量的好坏往往因这些工序而变化。
金属“发蓝”药液采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。
黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。
一、碱性氧化法“发蓝”药液1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克。
2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。
3．说明：（1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。
（2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。
金属中含碳量%工作温度（℃）处理时间（分）开始终止>0.7135-13714310-300.5-0.7135-14015030-50<0.4142-145153-15540-60合金钢142-145153-15560-90。
（3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。
一般使用半年后就应更换全部溶液。
（4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。
然后,又用热水冲洗，吹于。
二、酸性氧化法“发蓝”药液1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克。
钢制件的表面发黑处理
金属的发蓝钢制件的表面发黑处理，也有被称之为发蓝的。
发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。
但常温发黑工艺对于低碳钢的效果不太好。
A3钢用碱性发黑好一些。
碱性发黑细分出来，又有一次发黑和两次发黑的区别。
发黑液的主要成分是氢氧化钠和亚硝酸钠。
发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。
实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。
发黑质量的好坏往往因这些工序而变化金属“发蓝”药液采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。
黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。
一、碱性氧化法“发蓝”药液1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。
3．说明：（1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。
（2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。
金属中含碳量%工作温度（℃）处理时间（分）开始终止>0.7135-13714310-300.5-0.7135-14015030-50<0.4142-145153 -15540-60合金钢142-145153-15560-90（3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。
一般使用半年后就应更换全部溶液。
（4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。
然后,又用热水冲洗，吹于。
二、酸性氧化法“发蓝”药液1．配方：磷酸3～10克硝酸钙80～100克过氧化锰1 0～15克水1000克2．制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。
金属发蓝处理工艺
金属发蓝处理工艺金属发蓝处理是一种常见的金属表面处理工艺，用于改善金属表面的美观性和耐腐蚀性。
通过发蓝处理，金属表面可以呈现出一种深蓝色或黑蓝色的颜色，同时形成一层致密的氧化膜，使金属具有更好的耐腐蚀性能。
一、发蓝处理工艺的原理发蓝处理是通过在金属表面形成一层致密的氧化膜来实现的。
这种氧化膜能够有效地防止金属的进一步氧化和腐蚀。
发蓝处理的原理可以分为两个方面：一是通过在金属表面形成一层薄膜，阻隔氧气和水的接触，减少金属的氧化反应；二是通过氧化膜的颜色改变来提高金属表面的美观性。
二、发蓝处理工艺的步骤1. 清洗：将金属制品放入清洗槽中，用溶剂或碱性清洗剂进行清洗，去除表面的油污和杂质。
2. 酸洗：将清洗后的金属制品放入酸洗槽中，用酸性溶液进行酸洗，去除金属表面的氧化皮和锈蚀物。
3. 中和：将酸洗后的金属制品放入中和槽中，用碱性溶液进行中和处理，中和酸洗剩余的酸性物质。
4. 水洗：将中和后的金属制品进行水洗，去除中和剂和其他残留物。
5. 发蓝处理：将水洗后的金属制品放入发蓝槽中，通过加热和搅拌，使金属表面形成一层致密的氧化膜。
6. 水洗：将发蓝处理后的金属制品进行水洗，去除发蓝剂和其他残留物。
7. 防锈处理：将水洗后的金属制品进行防锈处理，以提高金属的耐腐蚀性能。
8. 干燥：将防锈处理后的金属制品进行干燥，以保证金属表面的干燥和稳定。
三、发蓝处理的应用范围发蓝处理工艺广泛应用于各种金属制品的表面处理，如钢铁制品、铜制品、铝制品等。
在汽车、摩托车、船舶等交通工具制造业中，常用发蓝处理来提高金属制品的美观性和耐腐蚀性。
此外，发蓝处理还被应用于装饰品、钟表、乐器等制造业中，使金属制品更具艺术感和观赏性。
四、发蓝处理工艺的优点1. 美观性：发蓝处理可以使金属表面呈现出深蓝色或黑蓝色的颜色，提高金属制品的美观性。
2. 耐腐蚀性：发蓝处理形成的氧化膜能够有效地防止金属的进一步氧化和腐蚀，提高金属制品的耐腐蚀性能。
(待分)钢件表面发蓝发黑处理原理及技术流程
钢件表面发蓝（发黑）处理原理及工艺流程一、发蓝（发黑）原理为了提高钢件的防锈能力，用强的氧化剂将钢件表面氧化成致密、光滑的四氧化三铁()。
这薄层能有效地保护钢件内部不受氧化。
在高温下（约℃）氧化成的呈天蓝色，帮称发蓝处理。
在低温下（约℃）氧化成的呈暗黑色，帮称发黑处理。
在兵器工业上，常用的是发蓝处理。
在工业生产上，常用的是发黑处理。
能否把铁氧化成致密、光滑的关键是选择好强的氧化剂。
强氧化剂是由氢氧化钠()、亚硝酸钠()、磷酸三钠()组成。
发蓝时用它们的熔融液去处理工件。
发黑是用它们的水溶液去处理工件。
常用的发黑溶液成分见表一。
是这样的：→→→生产实践经验证明，要获得光亮、致密的膜层，氧化溶液中亚硝酸钠与氢氧化钠的比例，要保持在：～之间。
二、发蓝（发黑）的操作过程：发蓝（发黑）的操作过程：工件装夹→去油→清洗→酸洗→氧化→清洗→皂化→热水煮洗→检查。
（一）工件装夹要根据工件的形状、大小、设计专门的夹具或吊具。
目的是使工件之间留有足够的间隙，工件间不能相互接触，要使每个工件都能完全浸入氧化液中被氧化。
（二）去油目的是除去工件表面的油污。
经过机架工后（发蓝、发黑是最后一道工序），工件表面难免不留下油污，用防锈油作工序间防锈的更是这样。
任何油污，都会严重影响的生成，所以必须在发蓝、发黑之前除去。
常用的除油溶液配方，见表二。
还得延长除油时间，以除油彻底为准。
（三）酸洗酸洗目的，是除去工件表面的铁锈。
因为铁锈会阻碍生成致密的层。
即使工件无铁锈，也应酸洗，因为它使油污进一步去除干净，而且酸洗会提高工件表面分子的活化能，有得于下一工序的氧化，能生成较厚的层。
酸洗溶液一般是～浓度的硫酸溶液，温度是～℃。
，将工件浸入硫酸溶液中，浸入时间为左右，铁锈少的可浸，铁锈多的需浸以上。
（四）氧化氧化是发蓝、发黑的主要工序。
膜层是否致密、是否光滑、是否有足够的厚度，取决于氧化阶段。
发蓝的温度是℃。
发黑溶液的温度是～℃。
浸入时间是～。
钢件表面发蓝(发黑)处理
第五节钢件表面发蓝（发黑）处理1．发蓝（发黑）原理为了提高钢件的防锈能力，用强的氧化剂将钢件表面氧化成致密、光滑的四氧化三铁。
这种四氧化三铁薄层能有效地保护钢件内部不受氧化。
在高温下（约550℃）氧化成的四氧化三铁呈天蓝色，故称发蓝处理。
在低温下（约 3 50℃）形成的四氧化三铁呈暗黑色，故称发黑处理。
在兵器制造中，常用的是发蓝处理；在工业生产中，常用的是发黑处理。
能否把钢铁表面氧化致密、光滑的四氧化三铁，关键是选择好强的氧化剂。
强氧化剂是由氢氧化钠、亚硝酸钠、磷酸三钠组成。
发蓝时用它们的熔融液去处理钢件；发黑时用它们的水溶液去处理钢件。
常用的发黑溶液成分见表10-7。
此溶液的密度是1.4g/cm，沸点是130℃。
在此溶液的作用下，铁的氧化过程是这样的： Fe→Na2FeO2→Na2Fe2O4→Fe3O4具体的化学反应是：3Fe+NaNO2+5NaOH=3Na2FeO2+NH3+H2O6Na2FeO2+NaNO2+5H2O=3Na2Fe2O4+NH3+7NaOHNa2FeO2+Na2Fe2O4+2H2O=Fe3O4↓+4NaOH生产实践经验证明，要获得光亮、致密的四氧化三铁膜层，氧化溶液中亚硝酸钠与氢氧化钠的比例，要保持在1：3～3.5之间。
2．发蓝（发黑）操作发蓝（发黑）的操作流程：工件装夹→去油→清洗→酸洗→清洗→氧化→清洗→皂化→热水煮洗→检查。
（1）工件装夹要根据工件的形状、大小，设计专门的夹具或吊具。
目的是使工件之间留有足够的间隙，工件间不能相互接触，要使每个工件都能完全浸入氧化液中被氧化。
（2）去油目的是除去工件表面的油污。
经过机加工后（发蓝、发黑是最后一道工序），工件表面难免不留下油污，用防锈油作工序间防锈的更是这样。
任何油污，都会严重影响四氧化三铁的生成，所以必须在发蓝、发黑之前除去。
常用的除油溶液配方，见表10-8。
将除油溶液加热至80～90℃，然后将工件浸入，浸入时间为30min左右，若油污较多，还得延长除油时间，以除油彻底为准。
钢的表面氧化处理
钢的氧化处理是将钢件在空气—水蒸气或化学药物中加热到适当温度，使其表面形成一层蓝色(或黑色)的氧化膜，以改善钢的耐蚀性和外观，这种工艺称为氧化处理，又叫发蓝处理。
氧化膜是一层致密而牢固的Fe3O4薄膜，只有0.5~1.5mm厚，对钢件的尺寸精度无影响。
氧化处理后的钢件还要进行肥皂液浸渍处理和浸油处理，以提高氧化膜的防腐蚀能力和润滑性能。
钢的氧化处理有以下基本工艺过程：氧化处理过程中溶液中的氧化剂含量越高，生成氧化膜速度也越快，而且膜层致密、牢固。
溶液中碱的浓度适当增大，获得氧化膜的厚度增大，碱含量过低，氧化膜薄而脆弱。
溶液的温度适当升高，可以提高氧化致密度。
工件含碳量越高，越容易氧化，氧化时间越短。
氧化处理时间主要根据钢件的含碳量和工件氧化要求来调整。
氧化处理工艺不影响零件的精度，常用于仪器、仪表、工具、枪械及某些机械零件的表面，使其达到耐磨、耐蚀以及防护与装饰的目的。
最佳答案钢铁件通过氧化处理在表面生成保护性氧化膜，主要成分是磁性氧化铁（Fe3O4），膜的颜色一般呈黑色或蓝黑色，铸钢和硅钢呈褐色或黑褐色。
氧化处理方法有碱性氧化法、无碱氧化法和酸性氧化法等。
常用于机械、精密仪器、仪表、武器和日用品的防护和装饰。
碱性氧化法一次氧化法配方1组分g/L 组分g/LNaOH 600 Na3PO4 15～20NaNO2 60开始温度为138～140℃；终止温度为148～150℃；时间为60～90min。
配方2组分g/L 组分g/LNaOH 750 NaNO2 250开始温度为138～140℃；终止温度为148～150℃；时间为60～90min。
二次氧化法配方1组分g/L 组分g/LA槽B槽NaOH 500～600 NaOH 700～800NaNO2 100～150 NaNO2 150～200温度为135～140℃；时间为10～20min。
温度为145～152℃；时间为60～90min。
氧化后处理为提高氧化膜防锈能力氧化后需进行皂化和填充处理，除需要涂装的，其他全都要用105～110℃机油、锭子油或变压器油浸渍5～10min。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢件表面发蓝（发黑）处理
原理及工艺流程
一、发蓝（发黑）原理
为了提高钢件的防锈能力，用强的氧化剂将钢件表面氧化成致密、光滑的四氧化三铁(Fe3O4)。
这Fe3O4薄层能有效地保护钢件内部不受氧化。
在高温下（约550℃）氧化成的Fe3O4呈天蓝色，帮称发蓝处理。
在低温下（约130℃）氧化成的Fe3O4呈暗黑色，帮称发黑处理。
在兵器工业上，常用的是发蓝处理；在工业生产上，常用的是发黑处理。
能否把铁氧化成致密、光滑的Fe3O4关键是选择好强的氧化剂。
强氧化剂是由氢氧化钠(NaOH)、亚硝酸钠(NaNO2)、磷酸三钠(Na3PO4)组成。
发蓝时用它们的熔融液去处理工件；发黑是用它们的水溶液去处理工件。
常用的发黑溶液成分见表一。
3
是这样的：
Fe→Ma2FeO2→Na2Fe2O4→Fe3O4
生产实践经验证明，要获得光亮、致密的Fe3O4膜层，氧化溶液中亚硝酸钠与氢氧化钠的比例，要保持在1：3～3.5之间。
二、发蓝（发黑）的操作过程：
发蓝（发黑）的操作过程：
工件装夹→去油→清洗→酸洗→氧化→清洗→皂化→热水煮洗→检查。
（一）工件装夹
要根据工件的形状、大小、设计专门的夹具或吊具。
目的是使工件之间留有足够的间隙，工件间不能相互接触，要使每个工件都能完全浸入氧化液中被氧化。
（二）去油
目的是除去工件表面的油污。
经过机架工后（发蓝、发黑是最后一道工序），工件表面难免不留下油污，用防锈油作工序间防锈的更是这样。
任何油污，都会严重影响Fe3O4的生成，所以必须在发蓝、发黑之前除去。
常用的除油溶液配方，见表二。
油污较多，还得延长除油时间，以除油彻底为准。
（三）酸洗
酸洗目的，是除去工件表面的铁锈。
因为铁锈会阻碍生成致密的Fe3O4层。
即使工件无铁锈，也应酸洗，因为它使油污进一步去除干净，而且酸洗会提高工件表面分子的活化能，有得于下一工序的氧化，能生成较厚的Fe3O4层。
酸洗溶液一般是10%～15%浓度的硫酸溶液，温度是70～80℃。
，将工件浸入硫酸溶液中，浸入时间为30min左右，铁锈少的可浸20min，铁锈多的需浸40min以上。
（四）氧化
氧化是发蓝、发黑的主要工序。
Fe3O4膜层是否致密、是否光滑、是否有足够的厚度，取决于氧化阶段。
发蓝的温度是550℃。
发黑溶液的温度是130～145℃。
浸入时间是50～80min。
含碳量高的高碳钢，氧化速度较快，浸入时间可短些。
含碳量低的低碳钢，氧化速度慢，浸入时间需要长些。
合金钢特别是高合金钢，工件表面有一定的残余奥氏休，对碱溶液有较强的抗抵作用，不易生成Fe3O4，因面浸入时间需长些。
表三列出了有关钢种氧化（发黑）时溶液的温度及浸入时间。
应及时调整溶液的成分。
如果溶液呈绿色，表示铁离子浓度过大，应及及时更新溶液。
（五）皂化
所谓皂化，是用肥皂水溶液在一定温度下浸泡工件。
目的是形成一层硬脂酸铁薄膜，以提高工件的抗腐蚀能力。
常用的皂化液浓度是30～50g(肥皂)/L。
把皂化液加热到80～10℃，将氧化后的工件放入浸泡10min左右。
（六）检查
氧化完毕后，要对工件进行检查，看Fe3O4层是否合格。
任意抽取三件，置于2%浓度的硫酸铜溶液中浸泡20s，不退黑色者为合格。
三件中有一件以上不合格，则整槽工件视为不合格，需再氧化一次，以加深Fe3O4厚度。
