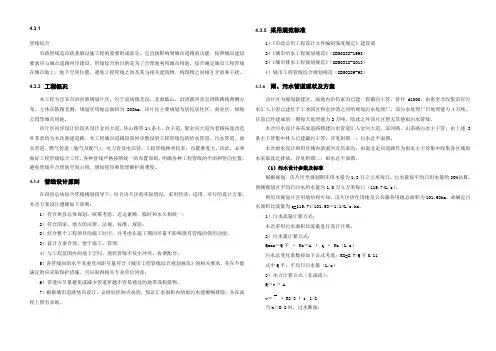

排水设计说明92359

合集下载

排水工程课程设计说明书

排水工程课程设计说明书

排水工程课程设计

学院:水利与环境学院

专业:给排水科学与工程

学生姓名:

学号:

指导教师:高建磊

二〇二〇年八月一日

摘要:设计的主要任务是某日处理规模2万立方米污水厂的设计。污水处理工艺为A2/O改进工艺,污泥处理工艺为污泥浓缩脱水工艺。该污水厂的污水处理流程为:从格栅提升泵房到沉砂池,进入前置缺氧、厌氧池-缺氧池-好氧池,然后进入中进周出辐流二沉池,最后经过混凝沉淀池、V型滤池之后出水;污泥的流程为:从中进周出辐流二沉池排出的剩余污泥首先进入生物集泥池,剩余污泥再进入污泥调理池,最后经污泥脱水泵房后排出。本文则主要介绍该工艺流程中的混凝沉淀池以及负责给它配水的配水井的相关设计计算。

关键词:城市污水;A2/O改进工艺;混凝沉淀池;设计计算

Abstract:Main task of design is a daily processing of scale of 20,000 cubic metres of wastewater treatment plant design. Wastewater treatment process for A2/O to improve the process, sludge treatment technology for sludge thickening and dewatering processes. The sewage factory of sewage processing process for: from grid gate upgrade pumping station to sank sand pool, into Qian reset hypoxia, and anaerobic pool-hypoxia pool-good oxygen pool, then into in the into week out spoke flow II sank pool, last after mixed gel precipitation pool, and v type filter pool zhihou water; sludge of process for: from into week out spoke flow II sank pool discharge of remaining sludge first into biological set mud pool, remaining sludge again into sludge conditioning pool, last by sludge dehydration pumping station Hou discharge. This paper focuses on the process of coagulation sedimentation as well as give it distribution distributor box design.

排水设计算说明书

排水设计算说明书

排水设计算说明书

(一) 自然资料

S 县是新疆经济强县,城市发展迅速,近年来S 市逐步完善了城市基础设施建设,然而污水处理厂暂未规划。该市夏季主导风向:东南风;冬季主导风向:北风。

污水厂地面标高为429.00米,距A 河100米。土壤土质良好,地下水位较低。进厂总污水管水面标高为422.31米。

(二) 水量水质资料

污水管道为制。分流

污水水量水质如下:规模d m /106.43

4

⨯,COD=300,BOD=200,SS=10000

(三) 设计计算

s m s L K Q Q MIN

/38.04

.1/1053.033=⨯== 1/1053.03⨯⨯==s L QK Q MAX .4=0.74m s /3 1格栅

1.格栅

设栅前水深h =0.5m ,则栅前过栅流速取s m v /8.0=,用格栅,格栅条间隙mm b 20=,格栅安装倾角o

60=α 1.1.栅条的间隙数

868

.05.002.060sin 74.0sin 0max ≈⨯⨯⨯==bhv Q n α

max Q ——最大设计流量m 3/s αsin ——经验系数

α——格栅倾角,度

n ——格栅间隙数

b 一一栅条净间隙,m h ——栅前水深,m v ——过栅流速,m/s 1.2.槽栅宽度

取栅条宽度m S 01.0=

m bn n S B 57.28602.0)186(01.0)1(=⨯+-=+-=

B ——栅槽宽度,m S ——格条宽度,m

1.3.进水渠道渐宽部分长度

设进水渠宽1B =1.8m,渐宽部分展开角0120=α,此时进水渠道内的流速90.01=v m/s

给排水设计方案说明模板

给排水设计方案说明模板

给排水设计方案说明模板

一、项目概述

本设计方案主要针对某个具体项目的给排水设计进行说明,包

括设计目标、项目背景、设计要求等内容。

二、设计目标

1. 实现项目区域内所有建筑物的正常给水和排水需求。

2. 保障给排水系统的稳定性和可靠性,提高系统运行效率。

3. 采用合理的设计方案,保障系统的安全性和环境友好性。

4. 考虑项目投资和运维成本,在满足设计要求的前提下,尽量

节约资源和降低成本。

三、项目背景

项目位于某城市的某区域,是一个综合性建筑群,包括住宅楼、商业楼、办公楼等不同类型建筑,总建筑面积约为XXX平方米。由于区域发展迅速,居民和商业活动频繁,对给排水系统提出了较高

的要求。

四、设计要求

1. 给水系统要求:

a. 确保每个建筑单位都能够得到稳定的供水;

b. 采用合理的管网布局,减少管线损失和压力波动;

c. 使用优质的给水设备,提高供水质量;

d. 考虑用水需求峰值,合理设计水箱容量;

e. 保障消防用水需求。

2. 排水系统要求:

a. 确保每个建筑单位排水畅通;

b. 采用合理的管网布局,确保排水坡度;

c. 使用高效的排水设备,提高排水效率;

d. 考虑雨水排放和污水处理的问题;

e. 保障排水系统的安全性和环境友好性。

3. 其他要求:

a. 必须遵循相关法律法规和工程标准;

b. 设计方案要符合项目投资和运维成本的要求;

c. 需要提供详细的报告和图纸,以便后续施工和验收。

五、设计方案

设计方案需要全面考虑项目的实际需求和限制条件,采用合理可行的技术手段实现给排水系统的设计要求。具体方案包括但不限于以下几个方面:

排水工程课程设计说明书

排水工程课程设计说明书

排水工程课程设计说明书

1. 设计原始材料-------------------------------------------------------2

2. 设计义务-----------------------------------------------------------3

3. 污水管道的设计-----------------------------------------------------3

3.1 在小区平面图上安排污水管道------------------------------------3

3.2 街区编号并计算其面积------------------------------------------3

3.3 划分设计管段,计算设计流量------------------------------------4

3.4 水力计算------------------------------------------------------5

3.5 留意事项------------------------------------------------------7

3.6 污水骨干管水力计算表------------------------------------------7

3.7 绘制管道平面图和纵剖面图--------------------------------------7

4. 雨水管道的设计-----------------------------------------------------7

道路排水设计说明

道路排水设计说明

排水工程设计总说明

1.设计原则

(1)城市排水管道方案设计应符合相关设计规范要求。

(2)排水管网设计应满足地区经济和社会长远发展的需要,同时注意远期发展与分期实施相结合的原则。排水管道均按远期设计,并能适应片区建设需要,考虑分期实施的可能性。(3)新建排水管网充分考虑区域排水现状及地块建设的情况,结合地块建设规划,在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。

(4)排水管网设计注意技术性与经济性相结合。尊重事实,在满足设计标准的前提下,尽量考虑利用现有管网体系和排水设施,并将其整合以发挥功能。

(5)排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊,在考虑经济性的同时预留足够的空间,为管线综合提供条件。

2.设计依据

1.《室外排水设计规范》(GB 50014-2006);

2.《泸州市龙马潭区学士山片区控制性详细规划》;

3.《城市工程管线综合规划规范》GB50289-98

4.我院与业主签订的设计合同;

5.道路工程平面图、纵断面图。

3.设计标准及基本参数

(1)设计年限

本工程为新建区域永久性市政排水工程设计,排水系统规模均按远期规划进行设计。(2)排水体制

本工程排水体制采用雨、污水分流制,雨、污水管网分别自成体系。

(3)设计规模

雨水量计算按泸州市暴雨强度公式和流域汇水面积计算,根据地块和道路设计的情况选用适当的暴雨重现期P和径流系数ψ。

污水按城市综合污水量(城市综合用水量标准的85%)和规划人口进行计算,规划人口按控制性详细规划指标。

(4)基本设计参数

⑴最大设计流速:钢筋混凝土管道Vmax=5m/s;

排水设计说明书

排水设计说明书

目录

(一)说明书

一.设计任务 (3)

二.设计要求 (3)

三.原始资料 (4)

四.污水管道设计 (5)

4.1 在平面图上布置污水管道 (5)

4.2污水管道设计规定 (6)

4.3 污水管道布置与敷设 (8)

五、雨水管道的设计 (10)

5.1划分并计算各设计管段的汇水面积 (10)

5.2雨水管道设计一般规定 (10)

5.3 雨水管道布置与敷设 (11)

5.4 构筑物 (11)

六、排水管道的材料、接口及基础 (13)

(二)计算书

七.污水管网设计计算 (14)

7.1污水管网水力计算 (14)

八、雨水管网设计计算 (18)

8.1划分设计管段 (18)

8.2 计算各设计管段的汇水面积 (18)

8.3 主要设计参数 (19)

8.4 雨水干管水力计算 (19)

8.5雨水出水口 (20)

九、参考资料及文献 (21)

一、设计任务

根据城市市政部门的要求,设计陕西某县城市污水系统和雨水系统。排水体制采用完全分流制,污水集中至城市东南角的污水处理厂经二级生物处理后排入洛河,雨水直接排入水体。

二、设计要求

(1)设计说明书:内容包括:①设计任务;②设计要求;③设计原始资料;

④设计方案和管道定线;⑤设备、材料、接口和管道基础的选用;⑥材料表;⑦其他。

(2)设计计算书:(附在设计说明书之后)

街坊生活污水平均日流量计算表。

污水设计流量计算表(主干管及两条干管)。

污水管道水力计算表(主干管及两条干管)。

雨水干管汇水面积表。

雨水干管水力计算表(两条干管)

(3)设计图纸2张

①排水管道总平面布置图(在蓝图上面完成),图中应注明:

排水设计说明范文

排水设计说明范文

排水设计说明范文

排水设计是指对建筑物、道路、园林等场所进行合理的水的排放和运

输的设计方案。合理的排水设计可以保证场所的干燥和清洁,避免水淹、

积水和地基沉降等问题的发生。本文将详细介绍排水设计的目的、设计原

则和设计步骤,并着重介绍建筑物排水设计中的重点问题。

排水设计的目的是为了排除建筑物内的雨水、洗涤水、污水等废水,

保持室内干燥和清洁,并将废水合理地排放到外部排水系统中。同时,排

水设计还应考虑降低水的渗透性和减少地下水位的上升,确保地基的稳定

性和建筑物的安全性。

排水设计的原则主要包括:

1.合理利用地形和排水条件,选择合适的排水方式和排水系统类型。

2.考虑建筑物周边环境和排水要求,确定合适的排水量和排水能力。

3.考虑建筑物的用途和功能,设计合理的排水布局和管道走向。

排水设计的步骤主要包括:

1.收集并分析建筑物周边地形、水文和气候等资料,确定排水条件和

要求。

2.确定排水系统类型和排水方式,如地面排水、地下排水或组合排水。

3.绘制排水布置图和管道走向图,确定管道尺寸、坡度和连接方式。

4.进行排水系统的水力计算和模拟,确定排水量、排水速度和排水能力。

5.设计并选择合适的排水设施,如井口、检查井、沟渠和雨水收集设备等。

6.编制排水设计说明书和施工图纸,包括排水系统的布置、参数和规范要求等。

在建筑物排水设计中,重点问题主要包括:

1.地基排水:建筑物地基的排水是排水设计中的重要问题,通过合理设置排水系统和地下水位降低设施,可以避免地基沉降和土壤液化等问题的发生。

2.雨水排放:重点考虑建筑物屋面和天台的雨水排放,通过设置合适的雨水收集设备和排水系统,可将雨水有效地排放到外部排水系统中,避免水淹和积水等问题的发生。

排水工程设计说明书

排水工程设计说明书

摘要

环境保护是我国的基本国策。世界经济发展的实践证明,为实现经济的持续稳定的发展,必须解决好发展与环境保护的矛盾。随着我国社会和经济的高速发展,城市环境污染特别是水污染的问题日趋严重。目前我国水污染控制的重点已从以工业点源为主,逐步转变为以城市污水污染为主的控制。本文即为浙江省A市某污水处理工程的设计计算,在分析进出水水质之后,结合当地的水文及气候条件,本设计选用传统活性污泥工艺进行处理。

传统活性污泥法是当前应用最为广泛的污水处理技术之一。该方法自1914年在英国曼彻斯特市建成污水试验厂以来,已有80多年的历史。它是以活性污泥为主体的污水生物处理方法,构成传统活性污泥法有3个基本要素:—是引起吸附和氧化作用的微生物,即活性污泥;二是废水中的有机物,它是处理对象,也是微生物的食料;三是溶解氧,没有充足的溶解氧,好氧微生物既不能生存也不能发挥氧化分解作用。

本文详细计算了传统活性污泥工艺的各处理构筑物,也进行了污水及污泥高程布置及基本的成本概算。

关键词:城市污水处理厂传统活性污泥工艺污水处理污泥处理

Abstract

Environmental protection is the basic state policy of our country.The practice of world economic development has proved that we must solve the contradiction between development and environmental protection in order to achieve sustained and stable economic development.With the rapid development of society and economy in China, the problems of urban environmental pollution, especially water pollution, are becoming more and more serious.At present, the focus of water pollution control has been mainly from industrial point sources, and gradually changed to urban sewage pollution based control.This paper is the design and calculation of a sewage treatment project in A city of Zhejiang province. After analyzing the water quality of imported and exported water, combined with the local hydrological and climatic conditions, this design uses the traditional activated sludge process.

给排水设计说明范例

给排水设计说明范例

给排水设计说明范例

一、项目背景:

随着城市建设的快速发展和人民生活水平的提高,给排水系统

在城市建设中的重要性越来越凸显出来。给排水设计作为城市基础

设施的重要组成部分,其合理性和科学性直接影响着城市的居民生

活质量和城市形象。因此,本文将为大家提供一份给排水设计说明

的范例,旨在帮助设计人员更好地规划城市的给排水系统。

二、设计目标:

1. 安全可靠:给排水系统设计要充分考虑到使用者的安全需求,确保给水水质符合卫生标准,排水系统能够正常运作。

2. 高效节能:给排水系统设计要尽可能减少用水量和能耗,采

用节能技术和设备,提高系统的运行效率。

3. 环保可持续:给排水系统设计要符合环保要求,减少污染物

的排放,最大限度地保护环境。

4. 适应性强:给排水系统设计要考虑到未来城市的发展需求,

具备一定的扩展性,能够适应不同的城市规模和特点。

三、设计原则:

1. 综合考虑:给排水系统设计要充分考虑到各种因素,如城市布局、土地利用、水资源状况等,进行综合分析和评估。

2. 科学合理:给排水系统设计要遵循相关的技术规范和标准,保证设计方案的科学性和合理性。

3. 绿色可持续:给排水系统设计要推广使用环保材料和节能设备,减少资源消耗和环境污染。

4. 风险评估:给排水系统设计要进行风险评估,识别潜在的风险和问题,并提出相应的应对措施。

5. 经济可行:给排水系统设计要充分考虑到经济效益,确保设计方案的可行性和可持续性。

四、设计内容:

给排水系统的设计内容包括以下几个方面:

1. 给水系统设计:根据城市的用水需求和供水条件,确定给水系统的规模和布局,选择合适的给水设备和管道材料。

施工排水设计说明及附图(包括降水方案、场地排水)

施工排水设计说明及附图(包括降水方案、场地排水)

施工排水设计说明书及附图(包括降水方案、场地排水等)

1、施工排水措施

公司按招标条款的规定提交的施工措施计划,对本合同工程施工场地的临时排水作出详细规划,针对施工区域的以下范围和内容编制施工排水措施,并报送监理人审批。

(1)施工区内冲沟、山洪和地下水的引排措施;

(2)永久边坡开挖的施工排水和保护措施;

(3)施工排水系统的布置;

(4)施工排水设备配置计划。

2、基坑排水

(1)我公司负责基坑水的排除,工程建筑物施工所需的经常性排水(包括排除降雨、堰体和基坑渗漏水、地下水和施工废水等)。

(2)我公司负责提供施工排水所需的全部排水设施和设备,并负责这些设备和设施的安装、运行和维修,应保证排水设备的持续运行,必要时应配置应急的备用设备和设施(包括备用电源),以避免施工场地造成积水而影响工程正常施工。

3、边坡面排水

永久边坡面的坡脚以及施工场地周边和道路的坡脚,均应开挖好排水沟槽和设置必要的排水设施,以及时排除坡底积水,保护边坡坡角的稳定。

4、设置集水坑(槽)排水

对影响施工及危害永久建筑物安全的渗漏水、地下水或泉水,就近开挖集水坑和排水沟槽,并设置足够的排水设备,将水排至不回流到原处的适当地点。不应将施工水池设置在开挖边坡上部,以防由于渗漏水引起边坡的滑动或坍塌。

5、排水坑及排水设备

为了有效降低地下水位,清除场地渗水,计划隧洞进出口布设泵坑一个,采用挖掘机开挖,坑口尺寸不小于2×2×1.5m,各配套安装2台套潜水泵排水;管线部分每隔50m布设泵坑一个,采用挖掘机开挖,坑口尺寸不小于2X2X1.5m,各配套安装1台套潜水泵排水。

02排水设计说明

02排水设计说明

排水施工图设计说明

1 设计依据

1.1设计合同依据

我公司与业主单位签订的设计合同。

1.2设计规范、标准

1.2.1《室外排水设计规范》(GB50014-2006)

1.2.2《室外给水设计规范》(GB50013-2006)

1.2.3《给水排水工程构筑物结构设计规范》(GB50069-2002)

1.2.4《给水排水工程管道结构设计规范》(GB50332-2002)

1.2.5《城市防洪工程设计规范》(CJJ50-92)

1.2.6《城市工程管线综合规划规范》(GB50289-98)

1.3设计基础资料、工程资料

1.3.1红炉镇政府提供1:500地形图;

1.3.2红炉镇政府提供的相关道路排水设计;

1.3.3道路专业提供的相关施工图设计图纸。

2 设计原则

2.1排水管道施工图设计符合城市总体规划和片区控制性详细规划的基本要求2.2满足需求原则。排水管道均按远期排水需求规模设计。

2.3 满足接入的可能性和便利性原则。新建排水管网充分考虑区域排水现状及地块建设的情况,结合地块建设规划,在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。

2.4 排水管网设计注意技术性与经济性相结合的原则。

2.5 满足选材优化原则。设计选材在不断总结科研和工程实践的基础上,既考虑技术发展的趋势,积极推动新技术、新工艺、新材料的应用,同时又兼顾经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材料和产品。

2.6 满足综合协调原则。排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊,在考虑经济性的同时预留足够的空间,为管线综合提供条件。

(建筑给排水工程)建筑给水排水工程设计说明书

(建筑给排水工程)建筑给水排水工程设计说明书

(建筑给排水工程)建筑

给水排水工程设计说明书

2020年4月

多年的企业咨询顾问经验经过实战险证可以落地施亍的卓越管理方案,值得您下载诩台:

建筑给水排水工程

设计说明书

一、工程概况

本工程为具有餐饮、住宿、办公会议功能的综合楼。

二、建筑设计资料

建筑物所在地的总平面图,建筑物各层平面图、剖面图、立面图以及卫生间大样图等。地

下层为高低压配电房、冷冻机房、工具房、消防控制室及电话总机房,贮水池与水泵房也设

于地下层中。1层为大厅及餐厅,餐厅每日就餐人数200人。2〜8层为客房,客房共有床位172 张,每间客房均带有卫生间。9 层为会议室和休息室,屋顶层为电梯机房和中央热水机组间,屋顶水箱设于屋顶层之上。

根据建筑物性质、用途及建筑单位要求,室内设有完善的给水排水卫生设备及集中热水供

应系统,要求全天供应热水。该大楼要求消防给水安全可靠,设置独立的消火栓系统及自动喷

水系统,每个消火栓内设按钮,消防时直接启动消防泵。生活水泵要求自动启动。管道要求全

部暗敷设。

三、城市给水排水资料

1 、给水水源

本建筑以城市给水管网为水源,大楼西面有一条DN400 的市政给水干管,接管点比该处地面低0.5m, 常年资用水头为200Kpa, 城市管网不允许直接抽水。

本地区建有生活污水处理厂,城市排水污(废)水、雨水分流制排水系统。本建筑东侧有DN600 的市政排水管道(管底标高:- 1.50m )和雨水管(管底标高:- 2.00m )。

3 、热源情况

本地区无城市热力管网,该大楼自设集中供热机组间。

2 、排水条件

4、卫生设备情况

除卫生设备、洗衣房、厨房用水外,其它未预见水量按上述用水量之和的15% 计,另有5m 3/h 的空调冷却用水量

排水工程设计说明书

排水工程设计说明书

城市排水管道工程实验——某县城排水系统初步设计

课程名称:

专业名称:

班级:

学号:

姓名:

指导老师:

上交时间:

是否组长:

一、城镇排水系统(部分)设计任务书 (2)

1、设计题目 (3)

2、设计目的 (3)

3、设计任务 (3)

4、设计资料 (3)

5、设计内容与要求 (3)

6、设计任务 (4)

7、设计成果内容 (4)

二、城市排水管道系统设计说明书 (5)

1、城镇排水管渠系统布置 (5)

1.1布置原则 (5)

1.2污水厂厂址选择 (5)

2、污水管道系统的设计 (6)

3、排水系统体制选择: (6)

4、城镇污水设计流量的确定: (6)

4.1、居民生活污水设计流量: (6)

4.2、工业企业污水设计流量: (7)

4.3、公共建筑污水设计流量: (7)

4.4:城镇污水总流量综合表 (8)

5、污水管道设计计算 (8)

5.1、街区面积 (8)

5.2、计算管段设计流量: (9)

5.3水力计算: (10)

5.4、计算管道的埋设深度: (22)

6、排水管道系统水力计算成果图及主干管、干管纵剖面图的绘制 (22)

三、结束语 (22)

一、城镇排水系统(部分)设计任务书

排水管网设计是排水工程教学的重要环节之一,通过设计,消化和加深理解学的知识,培养运用理论和技术知识,解决实际问题有能力;通过设计,初步掌握设计能力及原则方法和步骤,并进一步提高运算和制图的能力,掌握使用技术资料,设计规范,编写设计文件的能力。

1、设计题目

某县城排水管网初步设计

2、设计目的

选择排水体制,确定处理厂的设置位置,经济合理地布置排水管线,将全部居民生活河水和工业废水输送到处理厂,经妥善处理,达到国家排放标准后,排入附近水体,以减轻对水体的污染,改善环境卫生。

排水设计说明书

排水设计说明书

第一章排水体制的选择及系统布置形式

1.1设计资料分析

本排水管网规划的城市远期人口密度:300人/ha。根据该城区的平面图,可知该城区自北向南倾斜,即北高南低,地形比较平坦,没有太大的起伏变化。河流位于城市南部,流向东南至西北。城区中有14个工业企业。全年北风最多,夏季主导风向为南风。

1.2排水体制选择

一般来说,城市排水系统的排水体制有三种情况:合流制、分流制和混流制。

1.合流制排水系统是将生活污水、工业废水和雨水混合在同一个管渠内排除的系统。其有一部分污水未经无害化处理直接排放,使受纳水体遭受严重污染。

2.分流制排水系统是将生活污水、工业废水和雨水分别在两个或两个以上各自独立的管渠内排除的系统。从环保方面来看,分流制将城市污水全部送至污水厂进行处理,与合流制相比较为灵活,截流干管尺寸不算太大,比较容易适应社会发展的需要,一般又能符合城市卫生的要求,所以在国内外获得了较广泛应用。从造价方面来看,分流制可节省初期投资费用。从维护管理方面来看,分流制系统可以保持管内的流速,不易发生沉淀,同时,流入污水厂的水量和水质比合流制变化小得多,污水厂的运行易于控制。

3.混流制排水系统优缺点介于合流制和分流制排水系统两者之间。

综上所述,考虑到该地区雨季雨量较大,为有一个较高的环保要求,本设计采用分流制排水系统。

1.3排水系统布置形式

正交式、截流式、平行式、分区式、分散式和环绕式布置形式的比较

根据城市地形分析,本设计的雨水排水系统主要采用正交式布置;污水排水系统主要采用截流式布置。

第二章污水管道系统的设计

排水设计说明书

排水设计说明书

排水设计说明书

目录

1.设计任务 (2)

2.设计要求 (2)

3.设计原始资料 (2)

3.1地理资料 (3)

3.2工程资料 (3)

3.3气象资料 (3)

3.4水文资料 (3)

3.5地质资料 (3)

4.污水设计方案和管道定线 (3)

4.1污水管道定线 (4)

4.2污水设计流量计算 (6)

4.3污水管段设计流量 (8)

4.4管道设计及水力计算 (9)

5. 雨水设计方案和管道定线 (12)

5.1汇水面积划分 (12)

5.2雨水管道定线 (13)

5.3雨水设计流量计算 (14)

5.4雨水管道水力计算 (15)

6. 设备、材料、接口和管道基础的选用 (17) 6.1检查井设置 (17)

6.2管道材料 (17)

6.3排水管道接口的选择 (19)

6.4基础的选择 (20)

7. 材料表 (20)

8. 致谢 (21)

参考资料 (21)

设计计算书附表 (22)

一、设计任务

根据城市市政部门的要求,设计陕南某县城排水系统。排水体制采用完全分流制,污水集中至城市东北角的污水处理厂经生物处理后达到一级A标准后排入汉江,雨水就近直接排入自然水体。

二、设计要求

(1)设计说明书:

内容包括:①设计任务;②设计要求;③设计原始资料;④设计方案和管道定线⑤设备、材料、接口和管道基础的选用;⑥材料表;

⑦其他。

(2)设计计算书:(附在设计说明书之后)

①街坊生活污水平均日流量计算表。

②污水设计流量计算表(主干管及两条干管)。

③污水管道水力计算表(主干管及两条干管)。

④雨水干管汇水面积表。

⑤雨水干管水力计算表(两条干管)

(3)设计图纸2张

2019《室外排水设计规范》

2019《室外排水设计规范》

表6.6.18 缺氧∕好氧法(AN/O法)生物脱氮的主要设计参数
项目 BOD5污泥负荷Ls
总氮负荷率 污泥浓度 (MLSS)X 污泥龄θ C 污泥产率系数Y 需氧量O2
水力停留时间 HRT
污泥回流比 R 混合液回流比 Ri
总处理效率
单位 KgBOD5/(kgMLS
S·d) KgTN/(kgMLSS·
• 6.1.10 污水厂应设置通向各构筑物和附属 建筑物的必要通道,通道的设计应符合下 列要求:
• 1 主要车行道的宽度:单车道为3.5~4.0m, 双车道为6.0~7.0m,并应有回车道;
• 2 车行道的转弯半径宜为6.0~10.0m;
• 3 人行道的宽度为1.5~2.0m;
• 4 通向高架构筑物的扶梯倾角宜采用30°, 不宜大于45°
• 2 细格栅:采用宜为1.5~10mm。 • 3 水泵前,应根据水泵要求确定。
• 6.3.3 污水过栅流速宜采用0.6~1.0m/s。 除转鼓式格栅除污机外,机械清除格栅的 安装角度宜为60°~90°。人工清除格栅 的安装角度宜为30°~60°。
• 6.3.4 格栅除污机,底部前端距井壁尺寸, 钢丝绳牵引除污机或移动悬吊葫芦抓斗式 除污机应大于1.5m;链动刮板除污机或回 转式固液分离机应大于1.0m。
• 6.1.23 处理构筑物应设置适用的栏杆、防 滑梯等安全措施,高架处理构筑物还应设 置避雷措施。
相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

衡阳市内环路(蒸湘南路-衡州大道)工程排水工程

施工图说明

一、主要设计依据和设计资料

(1)、室外排水设计规范(GB50014-2006)(2011年版);

(2)、城市排水工程规划规范(GB50318-2000);

(3)、埋地聚乙烯排水管管道工程技术规程(CECS164:2004);

(4)、给水排水管道工程施工及验收规范(GB50268-2008);

(5)、《衡阳市城市总体规划(2002-2020)》;

(6)、《衡阳市城市总体规划局部调整(2006-2020)》;

(7)、《松木工业园总体规划(2005-2020)》;

(8)、《衡阳市松木工业园排水专项规划》;

(9)、《衡阳市城市防洪规划报告》;

(10)、内环北路南侧、蒸湘北路东侧安置小区内部排水图;

(11)、中亿汽贸城排水图纸;

(12)、道路专业提供的平面、纵断面和横断面;

(13)、衡阳市内环北路工程初步设计会议纪要及批复;

二、设计概况

内环路(蒸湘南路—衡州大道),项目北接现状华新大道,东接现状蒸湘南路。衡州大道至一环西路段,两厢用地远期规划主要以绿地为主;一环西路至蒸湘南路,两厢用地远期为建设用地,主要以居住用地和教育用地为主。道路两厢现状主要为一些村落、山体、农田和水塘,尚未开发。片区水资源丰富,蒸水自西向东从项目北侧流过,在石鼓区的石鼓咀汇入湘江,流域面积3470平方公里。道路所在片区东侧为幸福河,自然形成的排洪渠汇水均进入此河。幸福河最终自西向东排入湘江,汛期电排。这些水体为道路的排水创造了有利的条件。

目前蒸湘南路,一环西路,衡州大道已经建成通车,路下埋设有分流制排水管线。道路所在区域现状均为一些村庄及山体,村庄居民的雨污水均为散排,排水系统较为零乱分散,无组织排水,未成体系。没有统一的污水收集排放系统。

三、对初步设计批复的执行情况

1、雨污水总平面图因区分现状与规划管线;雨污水管间,以及涵洞平面及竖向局部存在冲突;排水钢筋混凝土管不宜采用I级管。

回复:按意见修改。

2、优化雨水管道流向、坡度及埋深,与已建及规划雨水管渠衔接;项目穿立交处泵站规模偏大,建议优化雨水管线布置,尽量减少泵站汇水面积。

回复:按意见修改;设置截水沟将能够自排雨水排入自排管道。

3、明确下穿道路地下水水位,核实是否需要埋设盲沟等措施;核实排水工程数量表,建议大管径雨污水管材尽量采用钢筋砼管以节省造价。

回复:由道路设置盲管排除地下水;其余按意见修改。

四、地质工程概况

根据沿线工程地质调绘、钻探揭露及区域地质资料分析,本线路第四系覆盖层较广,厚度较薄,沿线可见基岩露头,岩性单一,主要为下第三系霞流市组粉砂质泥岩,现分述如下:1、第四系(Q)

(1)填筑土、种植土(Q4ml)

①1填筑土:本线路有零星分布,为人工填筑土层,杂色,稍密-中密、稍湿-湿,成分主要以黏性土夹碎块石为主,含少量植物根系,多为人行土路,厚度0.5-6.9m不等。该土层物理力学性状较差,根据实际情况进行开挖分层碾压处理。

①2种植土:为山丘植被或农田耕作土层,灰、灰褐色,成分以黏性土为主,含少量砾石、有机物质及植物根系,厚度0.5-1.1m,土层复杂,植被土层结构松散,耕作土层呈软塑-可塑状,不适宜作路基填土,施工时要进行清除。

(2)第四系淤积土(Q4h)

②淤泥质土:分布于丘间谷地低洼地段或池塘底。灰黑色,软塑、很湿状态,以黏粒为主,含有机物质,有腥臭味,土质干缩强烈,干强度、韧性低,厚度0.20-1.80m,该土层物理力学性状差,主要分布于填方路基,施工时应挖除换填。

(3)第四系冲洪积土(Q4al+pl)

③粉质黏土:主要分布于丘间谷地,由冲洪积形成,黄褐、灰黄色,可塑-硬塑、湿状态,成份以黏粒、粉粒为主,一般黏粒多于粉粒,局部地段底部砂粒含量逐渐增多,韧性一般,,厚度0.7-7.5m,与下伏土层界线清楚,厚层变化较大,物理力学性状一般,承载力基本容许值160-180Kpa,可直接作为路基基础持力层。

④细砂:主要分布于丘间冲沟内,由冲洪积形成,稍密、湿-饱和状态,局部含黏性土团

块,底部含少量砾石,砾石含量约5-10%,细砂成分主要为石英、长石,颗粒级配及分选性一般。仅极少数地段有分布,厚度 2.2-4.2m,该层物理力学性质一般,承载力基本容许值140-160Kpa,,可直接作为路基基础持力层。

(4)第四系残坡积土(Q4el+dl)

⑤粉质黏土:主要分布于山丘地带,为粉砂质泥岩风化残积物或坡积物,紫红、褐红、褐黄色,坚硬-硬塑状、稍湿状态,以黏粒及粉粒为主,含少量风化基岩残块,厚度0.5-9.9m,与下伏基岩直接接触。残积层厚度变化大,承载力中等,承载力基本容许值180-200Kpa,可直接作为路基基础持力层。该层可以考虑作为路基填土料。

2、基岩

下第三系霞流市组(E2+3x1)粉砂质泥岩:

该岩层分布于整个线路段,沿线可见基岩露头,在XK1+000- XK4+000基岩出露地段,量测得的岩层主要产状10°-20°<15°-18°,岩石节理裂隙发育,一般4-6条/ m,宽约1-10mm,延伸一般1-3m,有泥质充填物;在NK1+000- NK5+560基岩出露地段,量测得的岩层主要产状109°-125°<16°-29°,岩石节理裂隙发育,一般3-6条/ m,宽约1-10mm,延伸一般1-3m,有泥质充填物。

⑥1强风化粉砂质泥岩:紫红色,泥质结构,岩层厚度为中-厚层状,风化裂隙极发育,岩体被切割成碎块状,岩芯多呈碎块状或短柱状夹土状,碎块状岩芯干时可用手折断或捏碎,遇水易软化崩解,为极软岩,岩体基本质量等级为Ⅴ级,层厚0.60-25.00m,层厚变化大,承载力较高,承载力基本容许值350Kpa,可直接作为路基基础持力层。该层可以考虑作为填石路基材料。

⑥2中风化粉砂质泥岩:泥质结构,岩层厚度为中-厚层状,岩石风化裂隙较发育,节理裂隙面有铁锰质渲染,岩芯多呈柱状,局部夹碎块状,节长一般5-30cm,锤击声哑,易击碎,为软岩,岩体较完整,岩体基本质量等级为Ⅳ级,岩石质量指标RQD值70-80,勘探揭露厚度1.0-23.50m。该层承载力高,承载力基本容许值1000Kpa,可直接作为路基基础持力层。该层可以考虑作为填石路基材料。

五、管材

雨水管和污水管管材采用聚乙烯缠绕结构壁管(B型)和钢砼排水管。当管径<1m时,采用聚乙烯缠绕结构壁管(B型),承插口电熔焊接。该管材应符合《埋地用聚乙烯结构壁管道系统》(GB/T 19472.2-2004)的要求;覆土<4m时,采用S8级管;当4m≤覆土<5m时,采用S10级管;当5m≤覆土<6.5m时,采用S12.5级管。

当管径≥1m时,采用钢筋砼承插口管,橡胶圈接口。管材及胶圈应符合《混凝土及钢筋混凝土排水管》(GB11836-2009)等国标及规范要求。覆土≤7m时,钢筋砼管采用II级。7m<覆土≤8.5m时,钢筋砼管采用III级。

六、管道基础

基础采用180度素砼基础和180°砂石基础。具体详见管道结构设计图。

七、预留管道

本次设计排水管道每隔120米设置接户管。雨水接户管管径为DN600,坡度0.3%,坡向主管;污水接户管管径为DN500,坡度0.3%,坡向主管。街坊预埋支管的末端应修建检查井,检查井位于道路红线外距道路红线2.0m。检查井的井盖和现状绿化带或辅道地面平齐。

八、雨水口连接管

车行道内采用砖砌偏沟式双篦雨水口,见国标06MS201-8。雨水口雨水口连接管采用d300,坡度采用1%。道路交叉口内雨水口布置以交叉口竖向为准。

九、检查井及井盖

检查井采用砖砌检查井、钢筋砼井,砖砌井及必须按照检查井及井盖病害防治办法进行井盖板,井筒,井地板加强,做法详见施工图纸。砖砌检查井施工完毕后,无论有无地下水,均应采用1∶2防水水泥砂浆进行内、外抹面,抹面厚度20mm。

砖砌及混凝土检查井体井底处外侧50cm至80cm范围内均属于检查井四周回填范围,回填前检查井的砌体水泥砂浆强度或现浇混凝土强度应达到设计要求。回填可以采用石灰土、卵砾石、碎石,回填密实度不小于同标高道路要求,沿井室中心对称进行回填,分层夯实处理。

塑料井回填要求详见图纸。

井盖:

位于车行道及十字交叉路口的检查井盖采用重型铸铁井盖及盖座,承载力要求不小于城-A 级,并且具备防沉降、防盗、防跳、防噪音的功能。人行道及绿化带内的检查井盖采用轻型铸铁井盖及盖座,承载力要求不小于城-B级。井盖需配“污水”“雨水”作为排水检查井区分标志。

十、沟槽的开挖

沟槽开挖时应注意以下几点:

1、不扰动天然地基,地基处理符合设计要求;

2、槽壁平整,边坡坡度符合施工设计的规定;

3、人工挖土时,堆土高度不宜超过1.5m,且距槽口边缘不宜小于0.8m。
