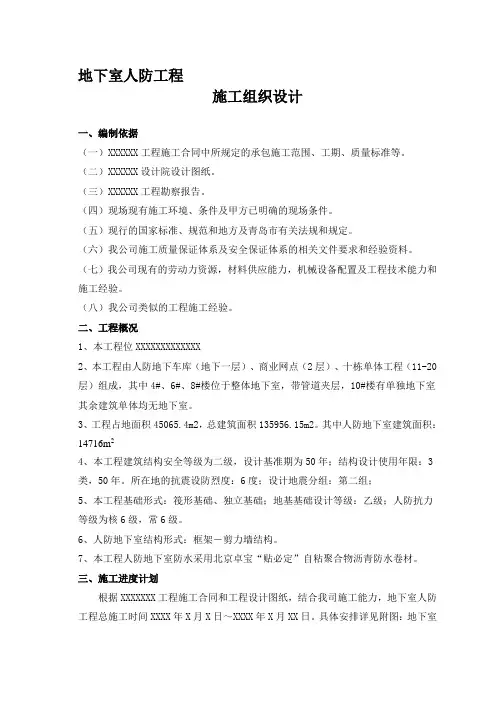

框剪结构地下室人防工程施工组织设计

地下室人防工程施工组织设计一、编制依据（一）XXXXXX工程施工合同中所规定的承包施工范围、工期、质量标准等。

（二）XXXXXX设计院设计图纸。

（三）XXXXXX工程勘察报告。

（四）现场现有施工环境、条件及甲方已明确的现场条件。

（五）现行的国家标准、规范和地方及青岛市有关法规和规定。

（六）我公司施工质量保证体系及安全保证体系的相关文件要求和经验资料。

（七）我公司现有的劳动力资源，材料供应能力，机械设备配置及工程技术能力和施工经验。

（八）我公司类似的工程施工经验。

二、工程概况1、本工程位XXXXXXXXXXXXX2、本工程由人防地下车库（地下一层）、商业网点（2层）、十栋单体工程（11-20层）组成，其中4#、6#、8#楼位于整体地下室，带管道夹层，10#楼有单独地下室其余建筑单体均无地下室。

3、工程占地面积45065.4m2，总建筑面积135956.15m2。

其中人防地下室建筑面积：14716m24、本工程建筑结构安全等级为二级，设计基准期为50年；结构设计使用年限：3类，50年。

所在地的抗震设防烈度：6度；设计地震分组：第二组；5、本工程基础形式：筏形基础、独立基础；地基基础设计等级：乙级；人防抗力等级为核6级，常6级。

6、人防地下室结构形式：框架－剪力墙结构。

7、本工程人防地下室防水采用北京卓宝“贴必定”自粘聚合物沥青防水卷材。

三、施工进度计划根据XXXXXXX工程施工合同和工程设计图纸，结合我司施工能力，地下室人防工程总施工时间XXXX年X月X日～XXXX年X月XX日。

具体安排详见附图：地下室施工进度计划。

四、施工平面布置地下室阶段先布置入为1＃、2＃、3＃、4＃台塔吊，解决材料的水平运输和垂直运输问题。

三个钢筋加工车间均能制作地下室所需钢筋。

三个木工加工车间均能为地下室模板工程配料。

浇砼以西面配备的2台混凝土输送砼解决混凝土的水平运输。

必要时，辅以南面的混凝土输送泵。

其他平面布置详见附图：施工总平面布置图。

五、基坑降排水根据本工程地质勘察报告，采用集水坑结合明排水沟排水即可满足基坑工程的施工要求。

1、集水坑：沿基底周边环形布置（详见平面布置图），集水坑边长1.0m，深度1.2m。

坑壁砖砌筑240厚，坑底铺300mm厚碎石，坑壁不抹灰。

2、排水沟沿基坑底周边设置环行排水沟，排水沟宽300mm，深300mm，沟壁砖砌筑120厚，沟底铺100 mm厚碎石，沟壁不抹灰。

3、抽水：每个集水坑准备水泵一台，专人负责抽水，使水位降深达到要求，水量大的集水坑可不停地抽，其它可采取有水即抽，使地下水始终底于基坑底500mm以下，以满施工要求。

4、基坑顶排水：同时基坑顶面周边设置环行砖砌挡水线（宽120 mm，高120 mm），以防止地表水由基坑顶留入基坑。

5、其他：1、做好基坑外的地面排水工作，疏通场内外排水、泄水系统，保证现场不积水，防止地面雨积水侵蚀边坡、流入基坑。

2、地下室结构施工期间至土方回填前，应选派专人连续不断地进行降排水和巡视、检查，发现异常情况应立即会同甲方、监理，及时采取措施处理。

六、底板垫层砖模施工方法（一）垫层施工1、垫层施工必须在验槽合格施工完毕后进行。

2、基底高程及厚度控制标记需事先测设标定，必须满足设计尺寸要求。

3、垫层采用商品混凝土，泵送施工，用平板振动器振捣密实，人工抹平，做到高程准确，表面平整。

（二）砖模施工1、筏板基础四周及电梯基坑等采用砖胎膜，胎模采用M5水泥砂浆砌筑粘土实心砖，内侧面抹1：2.5水泥砂浆。

当砖胎模高度h≤1.0m时，采用120厚砖砌筑；当1.0＜h≤1.5m时，采用240厚砖砌筑；h＞1.5m时，采用370厚砖砌筑。

2、在垫层面上弹出胎模内侧控制线，必须满足设计尺寸要求。

3、砌筑必须注意灰缝密实，垂直度、平整度符合要求，抹灰需注意平整、密实、胎模完成后及时清理干净，无积水。

七、底板防水及保护层施工方法本工程地下室防水采用4MM厚和3MM厚的BAC橡胶沥青防水卷材一道。

地下室底板和顶板采用4MM厚BAC橡胶沥青防水卷材一道，外墙壁采用3MM厚的BAC橡胶沥青防水卷材一道。

（一）施工工艺流程施工准备—→基层处理—→涂刷配套基层处理剂—→细部附加层防水层施工—→弹基准线—→大面自粘卷材铺贴—→排气压实—→搭接缝压实和边缘密封—→立面卷材收头固定和卷材密封膏封闭—→质检—→保护隔离层施工（二）操作要点1、施工准备：包括主材辅材和系统配套材料；技术方案、作业条件和防水基层。

施工机具：清理基层用铁锹、扫帚、吹灰器、手锤、钢凿；卷材铺贴用剪刀、卷尺、弹线盒、刮板、毛刷、压辊（滚筒）、手辊、开刀以及热熔喷灯、热风焊枪等。

2、基层处理：基层应坚实、平整并干燥、干净无起砂、灰尘和油污，凹凸不平和裂缝处应用聚合物砂浆补平，施工前应对基层检查和验收，符合要求后进行清理和清扫，必要时用吸尘器或高压吹尘机吹净。

3、涂刷基层处理剂：在铺贴卷材前，基层表面应涂刷锦高基层处理剂，涂刷应均匀并完全覆盖所有待粘贴卷材部位，不得漏涂和堆积，用量约为0.20kg/m24 、细部节点附加防水层施工——基层处理剂干燥后及时按相关规范或设计要求对需做附加防水层的部位进行处理。

对卷材不易粘贴的细部宜用喷灯辅助。

一般部位附加层卷材应满粘于基层，应力集中部位应根据规范空铺。

5、大面防水层自粘卷材铺贴a. 水平面——基层处理剂干燥后，应及时弹线并铺贴卷材。

铺贴时先将起端固定后逐渐展开，展开的同时揭开隔离材料，铺设时由低向高。

b. 垂直立面——卷材与基层和卷材与卷材均采用满粘结法施工。

c. 卷材搭接和密封——相邻卷材搭接缝应精心处理，气温偏低时应用喷灯轻烤辅助粘忒后，应用手辊自里向外排气压实，边缘用卷材密封膏进行封闭处理。

6、立面卷材收头、固定和密封——立面卷材收头，应先用金属压条固定，然后用卷材密封膏进行封闭处理。

7、保护隔离层施工——卷材铺贴完成并经检查合格后，应将防水层表面清扫干净，对防水层采取保护措施并根据设计要求进行防水保护层施工。

卷材防水层与钢性保护之间设隔离层，隔离层材料可为低质沥青卷材，塑料膜、纸筋灰等。

（三）BAC橡胶卷材防水层质量控制（1）防水卷材和胶粘剂的规格、性能、配合比必须按设计和有关标准采用，应有合格的出厂证明。

（2）卷材防水层特殊部位的细部作法，必须符合设计要求和施工及验收规范的规定。

（3）防水层严禁有破损和渗漏现象。

（4）基层应平整，无空鼓、起砂，阴阳角应呈圆弧形或钝角。

（5）胶粘剂涂刷应均匀，不得有漏刷、透底和麻点等现象。

（6）卷材防水铺附加层的宽度应符合规范要求，分层的接头搭接宽度应符合规范的规定，收头应嵌牢固。

（7）卷材粘结应牢固，无空鼓、损伤、滑移翘边、起泡、皱折等缺陷。

（四）沥青卷材防水质量通病及防治（1）卷材搭接不良接头搭接形式以及长边、短边的搭接宽度偏小，接头处的粘结不密实，接槎损坏、空鼓；施工操作中应按程序弹标准线，使与卷材规格相符，操作中齐线铺贴，使卷材接长边不小于100mm，短边不小于150mm。

（2）空鼓铺贴卷材的基层潮湿，不平整、不洁净、产生基层与卷材间窝气、空鼓；铺设时排气不彻底，窝住空气，也可使卷材间空鼓；施工时基层应充分干燥，卷材铺设应均匀压实。

（3）管根处防水层粘贴不良清理不洁净、裁剪卷材与根部形状不符、压边不实等造成粘贴不良；施工时清理应彻底干净，注意操作，将卷材压实，不得有张嘴、翘边、折皱等现象。

（4）渗漏转角、管根、变形缝处不易操作而渗漏。

施工时附加层应仔细操作；保护好接槎卷材，搭接应满足宽度要求，保证特殊部位的质量八、地下室钢筋工程施工方法（一）施工顺序承台基础钢筋→电梯基础钢→地梁钢筋→筏板钢筋→墙柱插筋→底板混凝土浇筑→地下室墙柱钢筋→地下室墙柱混凝土浇筑（底板～-5.0标高）→顶板钢筋→地下室墙柱（-5.0～±0.0标高）及顶板混凝土浇筑。

（二）钢筋保护层钢筋保护层采用聚丙烯钢筋保护层定位卡。

受力钢筋保护层厚度按下表控制：表4.2.4.2 钢筋保护层厚度控制表1、受力钢筋的保护层厚度不能小于受力钢筋的直径。

2、梁、柱中箍筋和构造筋的保护层厚度不得小于15mm。

（三）钢筋连接方法1、柱、墙筋：直径Φ≤22采用电渣压力焊接，Ф＞22采用直螺纹连接；2、梁主筋：当Φ≤22时采用闪光对焊，当Ф＞22时采用直螺纹连接；3、板筋及墙分布筋：采用绑扎搭接接头。

- 6 -（四）钢筋接头要求1、柱主筋每层设置接头，位置在楼板面以上，当柱子主筋每边小于4根时，一批接头，当多于4根时分两批接头，柱墙主筋分批接头时，第一批接头距楼板面800mm，第二批接头距第一批接头1000mm且>35d；2、板主筋接头应设于弯矩较小部位，即梁板跨中1/3范围内；，3、墙内竖向钢筋在楼层处每隔一根错开搭接，搭接长度≥LaE单层地下室部位挡土墙主筋不设接头，有二层地下室部位的挡土墙竖筋在负一层楼板面设一个接头；水池墙竖筋不设接头；4、地下室底板面筋接头应设于支座（承台、边梁）处。

底筋设于承台与承台、承台与边梁之间跨中三分之一处；5、墙、板分布筋可任意设置接头位置。

6、所有受力钢筋的接头应设在受力较小处，接头应相互错开，当采用非焊接的搭接接头时，从任一接头中心至1.3倍搭接长度的区段范围内，当采用机械连接或焊接接头时在任一接头中心至长度为钢筋直径的35倍且≦500mm的区段范围内，有接头的受力钢筋截面积占受力筋总截面积的百分率应符合下表规定：7、同一连接区段内各种钢筋连接接头的百分率不宜大于下表：表4.2.4.4 钢筋连接接头的百分率表由于本工程中框架梁、框架柱及剪力墙均按二级抗震等级设计，因此各部位钢筋的锚固与搭接必须符合要求：1、纵向受拉钢筋最小锚固长度按下表执行表4.2.4.5（1）纵向受拉钢筋最小锚固长度表aE（2）La为不考虑地震作用组合的构件或三级剪力墙的受拉钢筋的最小锚固长度（主要指次梁、楼板及考虑地震作用组合的三级框架）；（3）表中Ⅱ级钢筋按月牙纹钢筋考虑，如采用直径≤25时螺纹钢筋则可以减少5d。

（4）在任何情况下，受拉钢筋的锚固长度≦250mm。

2、纵向受拉钢筋最小搭接长度按下表执行表4.2.4.5（2）纵向受拉钢筋最小搭接长度表1E为不考虑地震作用组合的构件或三级抗震构件的受拉钢筋的最小搭接长（2）L1度。

（主要指次梁、楼板及考虑地震作用组合的三级框架、剪力墙）；在任何情况下，受拉钢筋的锚固长度≦300mm。

（六）钢筋加工制作1、钢筋制作前应认真核对配料表中的钢筋规格、数量、使用部位，避免造成返工浪费或遗漏，保证一次完成。

2、钢筋下料应保证钢材的充分利用。

3、钢筋加工应根据施工进度和施工部位的先后，合理安排加工的先后次序。

4、钢筋下料前核对各种规格钢筋的出厂合格证和合格试验报告，经证实合格后方可使用，该项工作由钢筋施工员和项目质安员共同证实。
