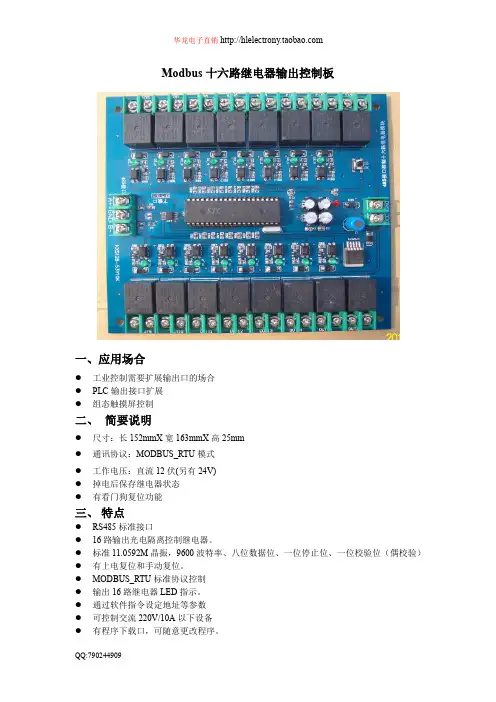

MR系列RS485型16路开关量继电器输出模块DO16_K产品说明书
(Modbus_RTU模式)十六路继电器输出控制板设计说明资料
Modbus十六路继电器输出控制板一、应用场合●工业控制需要扩展输出口的场合●PLC输出接口扩展●组态触摸屏控制二、简要说明●尺寸：长152mmX宽163mmX高25mm●通讯协议：MODBUS_RTU模式●工作电压：直流12伏(另有24V)●掉电后保存继电器状态●有看门狗复位功能三、特点●RS485标准接口●16路输出光电隔离控制继电器。
●标准11.0592M晶振，9600波特率、八位数据位、一位停止位、一位校验位（偶校验）●有上电复位和手动复位。
●MODBUS_RTU标准协议控制●输出16路继电器LED指示。
●通过软件指令设定地址等参数●可控制交流220V/10A以下设备●有程序下载口，可随意更改程序。
●可按客户要求定制协议注：顾客可以根据需要选择相应的产品，我们公司有两路开关量2路输入输出、4路开关量输入输出、8路开关量输入输出、8路模拟量输入4路开关量输出、15路开关量输入输出、30路输入输出等继电器控制板，有需要请联系我们，选择您满意的产品！四、工作环境●工作环境温度：-20℃~65℃●相对湿度：95%（无凝结）五、引脚描述五、硬件连接1、电源的连接2、RS485的连接注：RS485建议采用双绞线连接，采用带屏蔽的双绞线连接，并将屏蔽层接地，总线上挂多个模块时，采用手拉手不的连接方式。
3、继电器输出的连接六、软件协议6.1串口通信定义●串口波特率：1位起始位、8位数据位、1位停止位、偶校验●默认地址：0x01●通讯接口：RS4856.1指令功能表6.2指令示例及详解1.从机回应2.控制多路继电器控制所有继电器全开主机发送从机回应控制所有继电器全关主机发送：从机回应3.控制单个继电器状态6.3上位机测试软件上位机简介1．上位机编译环境：2．使用语言是3．使用该软件需要安装framwork2.0软件（一般win7系统都已安装）4．打开该软件前请先把数据线和控制板连接好，控制板供电上位机软件可控制七个十六路继电器输出控制板，如要需要控制更多从机设备，需要更改上位机软件，产品展示附录：1.CRC校验代码：/* CRC 高位字节值表*/const uint8 code auchCRCHi[] = {0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0,0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40,0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1,0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41,0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0,0x80, 0x41, 0x00, 0xC1, 0x81, 0x40} ;/* CRC低位字节值表*/const uint8 code auchCRCLo[] = {0x00, 0xC0, 0xC1, 0x01, 0xC3, 0x03, 0x02, 0xC2, 0xC6, 0x06,0x07, 0xC7, 0x05, 0xC5, 0xC4, 0x04, 0xCC, 0x0C, 0x0D, 0xCD, 0x0F, 0xCF, 0xCE, 0x0E, 0x0A, 0xCA, 0xCB, 0x0B, 0xC9, 0x09, 0x08, 0xC8, 0xD8, 0x18, 0x19, 0xD9, 0x1B, 0xDB, 0xDA, 0x1A, 0x1E, 0xDE, 0xDF, 0x1F, 0xDD, 0x1D, 0x1C, 0xDC, 0x14, 0xD4, 0xD5, 0x15, 0xD7, 0x17, 0x16, 0xD6, 0xD2, 0x12, 0x13, 0xD3, 0x11, 0xD1, 0xD0, 0x10, 0xF0, 0x30, 0x31, 0xF1, 0x33, 0xF3,0xF2, 0x32, 0x36, 0xF6, 0xF7, 0x37, 0xF5, 0x35, 0x34, 0xF4,0x3C, 0xFC, 0xFD, 0x3D, 0xFF, 0x3F, 0x3E, 0xFE, 0xFA, 0x3A, 0x3B, 0xFB, 0x39, 0xF9, 0xF8, 0x38, 0x28, 0xE8, 0xE9, 0x29,0xEB, 0x2B, 0x2A, 0xEA, 0xEE, 0x2E, 0x2F, 0xEF, 0x2D, 0xED, 0xEC, 0x2C, 0xE4, 0x24, 0x25, 0xE5, 0x27, 0xE7, 0xE6, 0x26,0x22, 0xE2, 0xE3, 0x23, 0xE1, 0x21, 0x20, 0xE0, 0xA0, 0x60,0x61, 0xA1, 0x63, 0xA3, 0xA2, 0x62, 0x66, 0xA6, 0xA7, 0x67, 0xA5, 0x65, 0x64, 0xA4, 0x6C, 0xAC, 0xAD, 0x6D, 0xAF, 0x6F, 0x6E, 0xAE, 0xAA, 0x6A, 0x6B, 0xAB, 0x69, 0xA9, 0xA8, 0x68, 0x78, 0xB8, 0xB9, 0x79, 0xBB, 0x7B, 0x7A, 0xBA, 0xBE, 0x7E, 0x7F, 0xBF, 0x7D, 0xBD, 0xBC, 0x7C, 0xB4, 0x74, 0x75, 0xB5, 0x77, 0xB7, 0xB6, 0x76, 0x72, 0xB2, 0xB3, 0x73, 0xB1, 0x71,0x70, 0xB0, 0x50, 0x90, 0x91, 0x51, 0x93, 0x53, 0x52, 0x92,0x96, 0x56, 0x57, 0x97, 0x55, 0x95, 0x94, 0x54, 0x9C, 0x5C,0x5D, 0x9D, 0x5F, 0x9F, 0x9E, 0x5E, 0x5A, 0x9A, 0x9B, 0x5B, 0x99, 0x59, 0x58, 0x98, 0x88, 0x48, 0x49, 0x89, 0x4B, 0x8B,0x8A, 0x4A, 0x4E, 0x8E, 0x8F, 0x4F, 0x8D, 0x4D, 0x4C, 0x8C, 0x44, 0x84, 0x85, 0x45, 0x87, 0x47, 0x46, 0x86, 0x82, 0x42,0x43, 0x83, 0x41, 0x81, 0x80, 0x40} ;uint16 crc16(uint8 *puchMsg, uint16 usDataLen){uint8 uchCRCHi = 0xFF ; /* 高CRC字节初始化*/uint8 uchCRCLo = 0xFF ; /* 低CRC 字节初始化*/uint32 uIndex ; /* CRC循环中的索引*/while (usDataLen--) /* 传输消息缓冲区*/{uIndex = uchCRCHi ^ *puchMsg++ ; /* 计算CRC */uchCRCHi = uchCRCLo ^ auchCRCHi[uIndex] ;uchCRCLo = auchCRCLo[uIndex] ;}return (uchCRCHi << 8 | uchCRCLo) ;}//uint16 crc16(uint8 *puchMsg, uint16 usDataLen)2.设定多个继电器状态函数uint16 setCoilVal(uint16 addr,uint8 tempData){uint16 result = 0;uint16 tempAddr;tempAddr = addr & 0xff;switch(tempAddr & 0xff){case 0: if(tempData==1)OUT1=0;elseOUT1=1;break;case 1: if(tempData==1)OUT2=0;elseOUT2=1;break;case 2: if(tempData==1)OUT3=0;elseOUT3=1;break;case 3: if(tempData==1)OUT4=0;elseOUT4=1;break;case 4: if(tempData==1)OUT5=0;elseOUT5=1;break;case 5: if(tempData==1)OUT6=0;elseOUT6=1;break;case 6: if(tempData==1)OUT7=0;elseOUT7=1;break;case 7: if(tempData==1)OUT8=0;elseOUT8=1;break;case 8: if(tempData==1)OUT9=0;elseOUT9=1;break;case 9: if(tempData==1)OUT10=0;elseOUT10=1;break;case 10: if(tempData==1)OUT11=0;elseOUT11=1;break;case 11:if(tempData==1)OUT12=0;elseOUT12=1;break;case 12: if(tempData==1)OUT13=0;elseOUT13=1;break;case 13: if(tempData==1)OUT14=0;elseOUT14=1;break;case 14:if(tempData==1)OUT15=0;elseOUT15=1;break;case 15:if(tempData==1)OUT16=0;elseOUT16=1;break;default:break;}return result;}//uint16 setCoilVal(uint16 addr,uint16 data)承接单片机，程序设计开发，包括电路设计，绘制PCB电路图、stm32软件程序设计，硬件开发、上位机软件开发等各种电子产品设计及合作开发项目。
D160继电器输出模块
D160继电器输出模块使用说明书 V2.0目录一、D160继电器输出模块主要性能简介二、D160继电器输出模块外形结构图、引脚定义与功能框图三、D160继电器输出模块应用四、D160继电器输出模块ASCII码操作指令集五、D160继电器输出模块HEX格式LC-02接口协议说明六、D160继电器输出模块MODBUS-RTU规约的功能码及数据表说明七、D160模块MODBUS-RTU规约说明及示例一、D160继电器输出模块主要性能简介D160模块可广泛应用于各种工业测控系统中。
它能从主计算机、主控制器等通过RS-485接口接收其数字量输入，转换成继电器触点输出信号，可控制交流接触器、开关等；并将开关状态等开关量输入信号返回到计算机。
D160模块通讯接口为RS-485接口，电源为DC10～24V，通讯协议为ASCII码、十六进制LC-02、MODBUS-RTU协议可配置选择；其功能与技术指标如下：●开关量输入： 4路输入，无源空触点输入，或逻辑电平0：0~+0.5V或短接，逻辑电平1：+3V~+30V或开路。
输入信号与电源地隔离，隔离电压1000VDC。
●开关量输出： 4路继电器输出，两组常开2触点，两组常开常闭3触点。
输出触点容量为8A 125VAC（5A250VAC 5A30VDC）。
每路开关量输出具有电平或脉冲2种方式可设置；脉冲输出时其脉冲宽度为100～20000mS可设定；●通讯接口：接口：RS-485接口, 二线制 , +15KV ESD保护。
协议：ASCII码、十六进制LC-02、MODBUS-RTU协议可通过力创提供的“参数设置软件”选择；速率：1200、2400、4800、9600、19200 Bps,可软件设定。
模块地址：。
●模块电源: +10 ~ 24V DC *最大功耗：〈1.5W，典型功耗<0.3W（继电器输出为分状态）。
●工作环境:工作温度：-20℃~70℃; 存储温度：-40℃~85℃; 相对湿度：-5%~95%不结露●安装方式: DIN导轨卡装体积：122mm *70mm * 43mm二、D160继电器输出模块外形结构图、引脚定义与功能框图1、D160继电器输出模块外形结构图如下：2、D160继电器输出模块引脚定义如下：引脚号名称描述1 DI0 开关量输入通道0，第0路触点输入接于此端及开关量地DGND端。

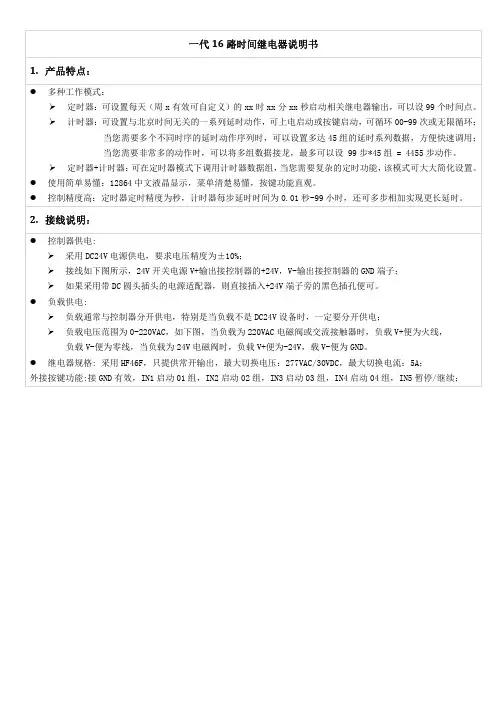

一代16路时间继电器说明书
