开关电源适配器测试报告

合集下载

电源适配器测试方法

功率三角图
p= UIcosφ(1-cos2ωt) +UIsin φ sin2 ωt =P (1-cos2ωt) +Qsin2 ωt
关系等式
●(Apparent Power )2 = ( Real Power )2+(Reactive Power)2 ●Reactive Power = (Apparent Power)*Sin φ ●Real Power = (Apparent Power)*(Power Factor) = (Apparent Power)* COSφ ●Power Factor = Real Power / (Apparent Power) = COSφ
纯电阻电路功率波形
纯电感性电路
更多…
电压电流视在功率有功功率
无功功率
测试仪器
电源功率计
万用表
负载
测试仪器-调频电源 Ac Power Source
☆调频电源： ★电压、频率可调，容量足够大（10×Input power) ★负载稳定度好 ★谐波失真小（2%），利用功率计或音频信号分析仪测试其谐波失真
测试准备
☆ 连接导线应足够粗，尽量短。
☆ 带开关时，应将开关置于“ON ”位置
输入电源测试点
★ 230V，50Hz Euro: 240V/50Hz China and UK: 220V/50Hz ★ 115V，60Hz USA: 120V/60Hz Japan: 110V/50Hz/60Hz
测试顺序
预热30min 额定电流100%±2%条件下
额定电流75%±2%条件下额定电流50%±2%条件下额定电流25%±2%条件下额定电流0%条件下
结果评定

开关电源综合电器性能测试报告—瞬态响应测试记录

xxxxx有限公司

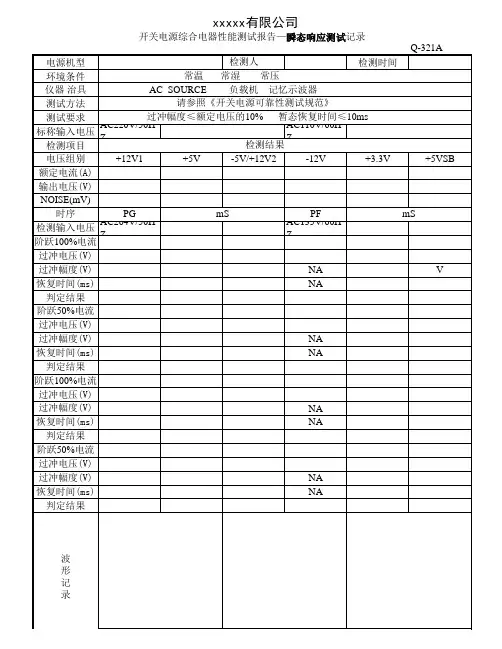

开关电源综合电器性能测试报告—瞬态响应测试记录 Q-321A 检测人电源机型检测时间常温常湿常压环境条件 AC SOURCE 负载机记忆示波器仪器治具请参照《开关电源可靠性测试规范》测试方法过冲幅度≤额定电压的10% 暂态恢复时间≤10ms 测试要求 AC110V/60HZ 标称输入电压 AC220V/50HZ 检测结果检测项目电压组别 +12V1 +5V -5V/+12V2 -12V +3.3V 额定电流(A) 输出电压(V) NOISE(mV) mS mS 时序 PG PF 检测输入电压 AC264V/50HZ AC135V/60HZ 阶跃100%电流过冲电压(V) 过冲幅度(V) NA 恢复时间(ms) NA 判定结果阶跃50%电流过冲电压(V) 过冲幅度(V) NA 恢复时间(ms) NA 判定结果阶跃100%电流过冲电压(V) 过冲幅度(V) NA 恢复时间(ms) NA 判定结果阶跃50%电流过冲电压(V) 过冲幅度(V) NA 恢复时间(ms) NA 判定结果
+5VSB
V
波形记录
+12V最大过冲记录综合判定结果核准：

+5V最大过冲记录审核：
+3.3V最大过冲记录制表:

基站开关电源系统测试记录报告(表)

开关电源系统测试报告
工程名称：
站点名称：
系统型号及配置容量
验收项目标准记录验收项目标准记录系统适应工作环境系统工作状态
温湿度温度-5~40℃正常均流<±5%正常湿度<95%正常
电网电压波动范围<±20%AB：376.5浮充电压53.1 BC：382.5均充压56.3
CA：38.5低压保护值43.2
系统电气性能系统工作性能
接地装置防雷、保护、工作正常模块关断手动、自动正常屏内压降<400mv，满载正常模块均充强制、自动正常
电网带载
能力
电网波动<10V正常模块限流手动或自动正常
直流配电配电之路与保险应合理正常电池管理自动限流、自
动均浮充转
换
正常
母排电压测试范围：53.1系统报警掉电、相不平
衡、过欠压
正常
模块输出电压测试范围：53.1系统报警配电断、直流
输出过低
正常
一次下电电压：44.0系统报警模块输出过
低或过高
正常二次下电电压：40.0通讯远端或近端正常监理单位：施工单位：年月日年月日。

电源可靠性测试报告

开关电源可靠性测试报告测试电源型号：-------------------------------------------------------------测试电源版本：-------------------------------------------------------------报告编号：--------------------------------------------------------------------测试日期：------------------------------------------------------------------测试结果:------------------------------------------------------------------目录1.输入特性 (3)1.1输入电压调整率 (3)1.2效率、功率因数 (3)1.3浪涌电流 (4)2.输出特性 (4)2.1启动延时 (4)2.2负载调整率 (5)2.3启动输出电流过冲幅度 (6)2.4纹波、杂讯测试 (7)3.保护特性 (8)3.1短路保护SCP 短路功耗 (8)3.2开路电压 (8)4.环境适应性 (8)4.1电流漂移 (8)4.2 ON/OFF测试 (9)4.3元器件使用余度试验 (9)4.4温度应力(温升) (11)4.5高温启动 (11)4.6高温工作测试 (11)4.7低温贮存测试 (12)4.8高压测试 (12)5.电磁兼容&安规 (12)5.1谐波测试 (12)6.备注说明 (13)1.输入特性1.1输入电压调整率测试标准:输入电压:90VAC/60Hz,115VAC/60Hz,230VAC/50Hz, 264VAC/50Hz时测试,输出设定为CV最低，最高，和中间值测试输出电流.1.2效率、功率因数测试标准:输入电压:90VAC/60Hz,115VAC/60Hz,230VAC/50Hz, 264VAC/50Hz时测试,输出设定为CV最低，最1.3浪涌电流测试标准:在输入电压264Vac/50hz条件下，输出CV最高时，冷启动时的浪涌电流应不超过80A,并没有损害，应当出现输入保险丝不得炸毁。

开关电源测试报告

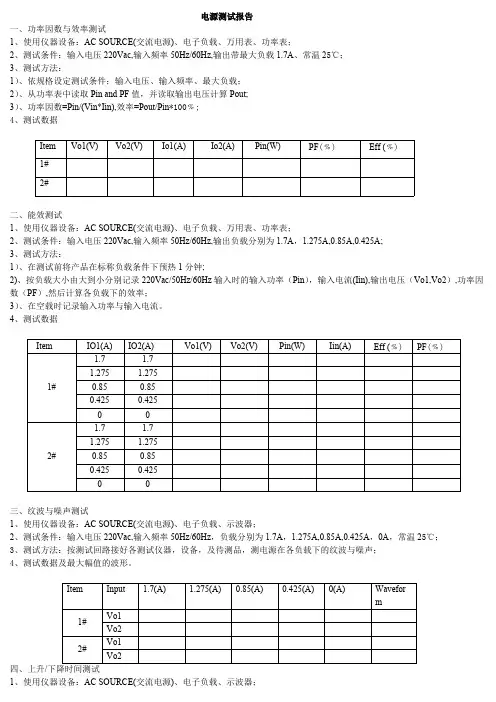

电源测试报告一、功率因数与效率测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、万用表、功率表；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出带最大负载1.7A、常温25℃；3、测试方法：1）、依规格设定测试条件；输入电压、输入频率、最大负载；2）、从功率表中读取Pin and PF值，并读取输出电压计算Pout;3）、功率因数=Pin/(Vin*Iin),效率=Pout/Pin*100﹪;4、测试数据Item Vo1(V)Vo2(V)Io1(A)Io2(A)Pin(W)PF(﹪)Eff (﹪)1#2#二、能效测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、万用表、功率表；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出负载分别为1.7A，1.275A,0.85A,0.425A;3、测试方法：1）、在测试前将产品在标称负载条件下预热1分钟;2)、按负载大小由大到小分别记录220Vac/50Hz/60Hz输入时的输入功率（Pin），输入电流(Iin),输出电压（Vo1,Vo2）,功率因数（PF）,然后计算各负载下的效率；3）、在空载时记录输入功率与输入电流。

4、测试数据Item IO1(A)IO2(A)Vo1(V)Vo2(V)Pin(W)Iin(A)Eff (﹪)PF(﹪)1.7 1.71.275 1.2750.850.851#0.4250.425001.7 1.71.275 1.2750.850.852#0.4250.42500三、纹波与噪声测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、示波器；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz，负载分别为1.7A，1.275A,0.85A,0.425A，0A，常温25℃；3、测试方法：按测试回路接好各测试仪器，设备，及待测品，测电源在各负载下的纹波与噪声；4、测试数据及最大幅值的波形。

开关电源测试报告模板

开关电源测试报告模板篇一：电源测试报告模板电源技术认证报告关键词： AC/DC、电源模块、认证测试摘要：该报告对电源进行了详细的测试，并对其中测试的问题进行总结和记录，以供产品选型参考。

一、测试项目二、测试仪器列表三、测试结论四、原始数据记录1、负载动态响应（必须提供测试波形）（/us, 1ms）(1)常温工作(2)高温工作(3)低温工作2、纹波及噪声记录表（必须提供测试波形） (1)常温特性(2)高温特性(3)低温特性注1：纹波VPP电容，示波器20MHz频率。

3、开关机性能（必须提供测试波形）（输入电压：220VAC，负载：满载）(1)常温特性(2)高温特性(3)低温特性注1注2：开关机的方式有开关和插拔2种，均需进行试验。

4、启动性能（常温下）注110%额定值上升到90%额定值的时间。

5、7、整机效率(1)常温特性(2)高温特性(3)低温特性910、注1注2：过压保护各路相对独立，一路保护不影响其他路。

注2：可用电子负载“Short”短路或导线直接短路。

篇二：开关电源适配器测试报告模板适配器12V/1A测试报告方案基本参数一览修订更新版本注：在原板上进行了以下修改：1、变压器参数更新（进行成本优化）2、输入电容修改为15uF/400V3、输出二极管修改为SR31004、可去除次级吸收回路（R21、C7）（纹波指标仍然优秀）一. 说明此文档是针对FD9020D 12V/1A适配器的测试报告，可用于90~264Vac全电压输入范围下工作。

适合12W以内的适配器电源及小家电产品的应用。

二. 测试主要项目1）电气参数测试2）电性能参数测试3）转换效率及空载功耗测试 4）常温老化测试 5）关键元件温度测试三. 测试使用的仪器1．输入交流调压器：AC POWER SOURCE APS-95012．输出电子负载：FT6301A3．示波器：DSO-X-2022A （Agilent Technologies）4．交流输入功率计：WT210 DIGITAL POWER METER 5．数字万用表34970A6．红外热成像仪 Fluke Ti200四. 方案的实物图五. 主要项目测试记录：%（线末端测试）：%（线末端测试）小结：FD9020D 12V/1A适配器能够满载工作在90V~264V范围的工作条件下，板上输出电压范围为~，具有良好的电压调整率及负载调整率。

开关电源测试报告模板

开关电源测试报告模板1. 引言开关电源是一种常见的电源供应器件，用于将交流电转换为直流电，并提供给各种电子设备使用。

为了确保开关电源的性能和安全性，需要进行严格的测试和验证。

本报告旨在提供一个开关电源测试报告的模板，以便记录测试结果和评估开关电源的性能。

2. 测试设备和环境在进行开关电源的测试之前，我们需要准备以下设备和环境：•开关电源样品•交流电源•直流负载•示波器•电压表和电流表•温度计确保测试环境的温度和湿度适宜，并确保所有测试设备处于正常工作状态。

3. 测试步骤下面是进行开关电源测试的步骤：3.1 输入电压测试首先，将交流电源连接到开关电源的输入端，并逐步增加电压，记录每个电压值下的输出电压和输出电流。

通过这个测试，我们可以评估开关电源在不同输入电压下的输出性能和稳定性。

3.2 输出电压和电流测试在这个测试中，我们将固定输入电压，逐步增加负载，并记录每个负载值下的输出电压和输出电流。

通过这个测试，我们可以评估开关电源在不同负载条件下的输出性能和稳定性。

3.3 效率测试在效率测试中，我们将记录不同输入电压和负载条件下的开关电源的输入功率和输出功率，并计算出开关电源的效率。

这个测试可以帮助我们评估开关电源的能量转换效率，并判断其能源利用率。

3.4 温度测试在这个测试中，我们将记录开关电源在不同输入电压和负载条件下的温度变化。

通过这个测试，我们可以评估开关电源的散热性能和温度控制能力。

4. 测试结果和分析在进行完以上测试步骤后，我们将整理测试数据并进行分析。

可以根据测试结果来评估开关电源的各项性能指标，包括输出电压稳定性、输出电流稳定性、效率和温度控制等。

5. 结论通过以上的测试和分析，我们可以得出对于开关电源的性能评估和结论。

这些评估和结论可以帮助我们了解开关电源的工作状态和稳定性，以及是否符合预期的规格和要求。

以上是一个开关电源测试报告的模板，您可以根据实际的测试需求和结果，填写相关数据和分析，以得出最终的评估和结论。

开关电源适配器测试报告

开关电源适配器测试报告一、测试目的本次测试旨在验证开关电源适配器在不同负载条件下的性能和稳定性，以确保其满足相关标准和要求，同时为用户提供高品质的电源供应。

二、测试方法1.预热：在测试前，将开关电源适配器连续工作30分钟以达到正常工作温度。

2.输入电压测试：将电源适配器连接到电源电压测试仪上，记录不同输入电压下的输出电压和电流，并计算效率。

3.输出电压测试：将电源适配器连接到负载电阻上，分别测试不同输出电压下的输出电流，并测量输出电压波动和纹波。

4.过载保护测试：逐渐增加负载电流，直至达到适配器额定输出电流，观察适配器的过载保护功能。

5.短路保护测试：将适配器的输出端短路，测量短路时的电流和保护功能响应时间。

6.温度测试：在额定负载条件下，连续工作4小时，测量适配器的温度变化情况。

7.稳定性测试：在额定负载条件下，连续工作48小时，观察适配器的稳定性和可靠性。

三、测试结果1.输入电压测试：-在输入电压为100V时，输出电压为12V，输出电流为2A，效率为87%；-在输入电压为110V时，输出电压为12V，输出电流为2A，效率为90%；-在输入电压为220V时，输出电压为12V，输出电流为2A，效率为92%。

2.输出电压测试：-在输出电压为12V时，输出电流为1A，输出电压波动为±0.05V，纹波为5mV；-在输出电压为12V时，输出电流为2A，输出电压波动为±0.1V，纹波为10mV；-在输出电压为12V时，输出电流为3A，输出电压波动为±0.15V，纹波为15mV。

3.过载保护测试：-在额定输出电流2A时，适配器正常工作，过载保护功能未触发；-在输出电流大于额定电流2A时，适配器正常工作，过载保护功能及时触发。

4.短路保护测试：-在适配器输出端短路时，电流迅速增加至额定电流2.5A，保护功能迅速触发。

5.温度测试：-在连续工作4小时后，适配器温度上升约10℃，仍在安全范围内，无异常。

(完整版)开关电源测试报告

电源测试报告一、功率因数与效率测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、万用表、功率表；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出带最大负载1.7A、常温25℃；3、测试方法：1）、依规格设定测试条件；输入电压、输入频率、最大负载；2）、从功率表中读取Pin and PF值，并读取输出电压计算Pout;3）、功率因数=Pin/(Vin*Iin),效率=Pout/Pin*100﹪;4、测试数据二、能效测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、万用表、功率表；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出负载分别为1.7A，1.275A,0.85A,0.425A;3、测试方法：1）、在测试前将产品在标称负载条件下预热1分钟;2)、按负载大小由大到小分别记录220V ac/50Hz/60Hz输入时的输入功率（Pin），输入电流(Iin),输出电压（Vo1,Vo2）,功率因数（PF）,然后计算各负载下的效率；3）、在空载时记录输入功率与输入电流。

4、测试数据三、纹波与噪声测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、示波器；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz，负载分别为1.7A，1.275A,0.85A,0.425A，0A，常温25℃；3、测试方法：按测试回路接好各测试仪器，设备，及待测品，测电源在各负载下的纹波与噪声；4、测试数据及最大幅值的波形。

四、上升/下降时间测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、示波器；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz，负载为1.7A；3、测试方法；示波器的CH1和CH2分别接V o1 和Vo2,用光标中的“时间”,量测各路输出从电压10﹪至90﹪的上升时间以及90﹪至10﹪的下降时间。

开关电源的测试项目以及方法

开关电源的测试项目以及方法开关电源的设计、制造及品质管理等测试需要精密的电子仪器设备来模拟电源供应器实际工作时之各项特性(亦即为各项规格) ，并验证能否通过。

开关电源有许多不同的组成结构(单输出、多输出、及正负极性等)和输出电压、电流、功率之组合，因此需要具弹性多样化的测试仪器才能符合众多不同规格之需求。

电气性能(ElectricalSpecifications) 测试当验证电源供应器的品质时，下列为一般的功能性测试项目，详细说明如下：* 功能(Functions) 测试：•输出电压调整(Hold-o nV oltageAdjust)•电源调整率(Line Regulation )•负载调整率(LoadRegulation )•综合调整率(Conmine Regulation )•输出涟波及杂讯(OutputRipple&N oise,RARD)•输入功率及效率(In putPower,Efficie ncy)•动态负载或暂态负载(DynamicorTransientResponse)•电源良好/失效(PowerGood/Fail) 时间-起动Set-Up)及保持(Hold-Up)时间* 保护动作(Protections) 测试：•过电压保护(O VP,OverVoltageProtectio n)•短路保护(Short)•过电流保护(OCP,OverCurre ntProtectio n)•过功率保护(OPP,OverPowerProtectio n)*安全(Safety) 规格测试：•输入电流、漏电电流等•耐压绝缘电源输入对地，电源输出对地；电路板线路须有安全间距。

•温度抗燃：零组件需具备抗燃之安全规格，工作温度须於安全规格内。

•机壳接地：需於0.1欧姆以下，以避免漏电触电之危险。

•变压输出特性：开路、短路及最大伏安(VA)输出•异常测试：散热风扇停转、电压选择开关设定错误*电磁兼容(ElectromagneticCompliance) 测试：电源供应器需符合CISPR22 、CLASSB 之传导与幅射的4dB 馀裕度，电源供应器需在以下三种负载状况下测试：每个输出为空载、每个输出为50% 负载、每个输出为100% 负载。

开关电源测试报告

对于电源部品认定测试，测试报告要求提供测试数据及结论。

来料检可根据要求减少测试项目，对于测试不合格品的应该表明不合格的测试项。

一．输入特性。

1．工作输入电压和电压变动范围。

2．输入电压的频率和频率变动范围。

3．额定输入电流。

是指在输入电压和输出电流在额定条件时的电流。

4．输入下陷和瞬间停电。

这是一种输入电压瞬间时下降或瞬断的状态，要用额定输出电压和电流加以限定。

测试的指标为电压和时间。

5．冲击电流。

6．漏电流。

7．效率。

因为该指标与发热有关，因此散热时要考虑效率。

8．测试中要标明输入采用单相2线式还是3相三线式。

二．输出特性。

1．额定输出电压。

2．额定输出电流。

3．稳压精度。

1）电压稳定度。

2）电流调整率。

3）纹波噪声。

包括最大纹波电压；最大纹波噪声电压。

4．瞬间电流变动导致的输出电压的变动值。

三．附属功能要求。

1．过流保护。

2．过压保护。

3．输入欠压保护。

4．过热保护。

5．绝缘电阻。

输入端与壳体；输入端子和输出端子；输出端子和壳体。

6．绝缘电压。

打高压：输入与输出、输入和地、输入AC两级之间，根据国家标准制定高压值。

四．结构规格。

1．形状条件：如外包装机壳的有无等。

2．确定外型尺寸和尺寸公差。

3．安装条件：安装位置、安装孔、等。

4．冷却条件：强制或自冷以及通风方向，风量和孔径尺寸。

5．接口位置和标志。

6．操作零部件（输出电压可调电阻、开关、指示灯）的位置和提示文字的位置。

7．重量。

五．使用环境条件。

1．温度。

2．湿度。

3．耐振动、冲击。

六．其它条件。

1．输入噪声。

2．浪涌。

3．静电噪声（有外壳的有要求）。

标签：无标签开关电源测试方法开关电源测试方法-12007-5-10 10:58:00开关电源的设计、制造及品质管理等测试需要精密的电子仪器设备来模拟电源供应器实际工作时之各项特性(亦即为各项规格)，并验证能否通过。

开关电源测试报告

Pass / Fail: According to specification 4 hours storage at 0℃, and operating at 40℃N.S. : Not Specified Test Equipment: TOPNOTCH OTC-2B-N Open ChamberN.T. : Not Tested CHROMA Series AC Source / DC LoadA. INPUT CHARACTERIZATION1.1 INPUT CURRENT/POWER/EFFICIENCY/POWER FACTORTest conditions:The unit is set at maximum load and the input voltage is varied from the minimum to the maximum value. Efficiency is computed and Power Factor is either computed or measuredafter 10 minutes warm up at least.Test equipment:Chroma Model 8000 Power Supply Auto Test SystemChroma Model # 6590 9KVA Low Impedance AC SourceChroma Model # 630X0 DC LoadChroma Model # 6630 Power AnalyzerPass/Fail criteria:The unit test shall meet the specification requirements.1.2 ACTIVE MODE EFFICIENCY & NO LOAD INPUT POWERTest conditions:The unit is set at no load and the rated input voltage for at least 15 minutes.The ambient temperature is set between 15 Deg C to 35 Deg CTest equipment:Chroma Model 8000 Power Supply Auto Test SystemChroma Model # 65909KVA Low Impedance AC SourceChroma Model # 630X0 DC LoadChroma Model # 6630 Power AnalyzerPass/Fail criteria:The unit test shall meet the specification requirements.1.3 ACOUSTIC NOISETest conditions:Measurements to determine the AC adapter sound pressure are made using a 1/2” low noise free-field microphone in a inner size with 45(W)×45(D)×65(H) cm^3 Anechoicchamber.Test equipment:Anechoic Chamber: Free-Field Acoustics Corp. Lower than 10dB(A) background noise.B & K Portable Pulse – Type 3560C, Microphone: 4190, Preamplifier: 2669LPass/Fail criteria:The AC Adapter shall produce no human perceivable audible noise (less then 25dB).The above diagram depicts the microphone of the frontal plane of the microphone to the Adapter and the height of the centerline of the microphone to the Adapter.Acoustic Noise Test Set-Up1.4 INRUSH CURRENTTest condition:For cold start test at room ambient, the adapter should be off for at least one hour at the test temperature to ensure it is at a uniform temperature before the test is started. Turnon the UUTat 90 degrees at positive cycle or 270 degrees at negative cycle. Between each test, theUUT shall be cooled down for at least 3 minutes and the Bulk Cap’s Energy is discharged.For hot start test at max. Operating ambient, the adapter should be on and running for at least one hour at the test temperature to ensure it is at a uniform temperature before the test is started.- Repetitive ON/OFF (1Sec. ON/1Sec. OFF for 10 times) cycling of the UUTand turn on at 90 degrees at positive cycle or 270 degrees at negative cycle. Betweeneach test, the Bulk Cap’s Energy shall be discharged.Test equipment:Chroma Model 8000 Power Supply Auto Test SystemChroma Model # 6590 9KVA Low Impedance AC SourceChroma Model # 630X0 DC LoadTektronix AM503 Current Probe AmplifierTektronix A6303 Current ProbeTektronix TDS-5054 OscilloscopePass/Fail criteria:The inrush current shall meet the specification requirements.AC line inrush current shall not damage any components, nor cause the AC line fuse toblow, under any DC load conditions, any ambient temperature, and with any ac line input voltage and frequency.Extended Name = Cold start 25 deg. ambient; after 1 hour in off stage Vin=90Vac Inrush Current=57.6A. 1).Vin 4).Iin Extended Name = Cold start 25 deg. ambient; after 1 hour in off stage Vin=264Vac Inrush Current=.0A. 1).Vin 4).IinExtended Name = Hot start 25 deg. ambient; Repetitive on/off cycle 10 times. Vin=90Vac Inrush Current=56.4A. 1).Vin 4).Iin Extended Name = Hot start 25 deg. ambient; Repetitive on/off cycle 10 times. Vin=264Vac Inrush Current=.0A. 1).Vin 4).Iin1.5 LINE CYCLE DROPOUTTest conditions:The unit is subjected to a dropout of the AC line voltage from 100Vac/50Hz to zero volt for duration which equal to 7mS repeated 10 times with a period of 1 second. The unit is fully loaded. Dropout shall occur at any input phase angle.Test equipment:Chroma Model 8000 Power Supply Auto Test SystemChroma Model # 6590 9KVA Low Impedance AC SourceChroma Model # 630X0 DC LoadTektronix TDS-5054 OscilloscopeTektronix P5100 ProbePass/Fail criteria:The unit test need not maintain within regulation but shall not latch off.Test result: PASSExtended Name = Dropout; 100Vac/50Hz(0 deg) Dropout 10 ms at Max. Load1) Vin 2) VoExtended Name = Dropout;100Vac/50Hz (90 deg) Dropout 10 ms atMax. Load1) Vin 2) VoExtended Name = Dropout; 100Vac/50Hz1.6 BROWNOUT & BROWNOUT RECOVERYTest conditions:1. The input voltage decreases from 90Vac/50Hz down to zero in 30 minutes.2. The input voltage increases from 0Vac up to 90Vac/50Hz in 30 minutes.Test equipment:CHROMA 6530 AC SOURCECHROMA 630XX DC LOADPass/Fail criteria:1. The input voltage below the minimum specifies shall not cause damage to the powersupply unit (due to over-heating or otherwise).2. The PSU shall recover after an AC power reset.Test result: PASS@25 C1.7 TOTAL HARMONIC DISTORTIONTest conditions:The power line is distorted (flat-topped) with a total harmonic distortion of up to 10% (100Vac @ 50 Hz with 10 % THD = 90 Vrms).Test equipment:Chroma Model 8000 Power Supply Auto Test SystemChroma Model # 65909KVA Low Impedance AC SourceChroma Model # 630X0 DC LoadTektronix TDS-5054 OscilloscopeTektronix P5100 ProbePass/Fail criteria:The unit test shall meet the specification requirements.Test result:PASSExtended Name = Start up operation.100Vac/50Hz @ Full Load(1) Vin (2) VoutExtended Name = Continuous operation.100Vac/50Hz @ Full Load(1) Vin (2) Vout1.8 LINE VOLTAGE SURGETest conditions:While the unit is operating with maximum continuous load, the line voltage is switched to the surge voltage as indicated below:• 220Vac to 286Vac for 1sec, and back to 220Vac at 50Hz, repeated 10 times with 10seconds interval.Test equipment:Chroma Model 8000 Power Supply Auto Test SystemChroma Model # 6590 9KVA Low Impedance AC SourceChroma Model # 630X0 DC LoadTektronix TDS-5054 OscilloscopeTektronix P5100 ProbePass/Fail criteria:The unit test shall meet the specification requirements.Test result: PASSExtended Name = Line Surge 220Vac to 286Vacfor 1.0 sec. Full Load.1) Vin 2) Vo1.9 LINE VOLTAGE SAGTest conditions:While the unit is operating with maximum continuous load, the line voltage is switched to the sag voltage as indicated below:• 100Vac to 80Vac for 0.5 sec., and back to 100Vac at 50Hz, repeated 10 times with 10 seconds interval.Test equipment:Chroma Model 8000 Power Supply Auto Test SystemChroma Model # 6590 9KVA Low Impedance AC SourceChroma Model # 630X0 DC LoadTektronix TDS-5054 OscilloscopeTektronix P5100 ProbePass/Fail criteria:The unit test shall meet the specification requirements.Test result: PASSExtended Name = Line Sag 100Vac to 80Vac for500mS.1) Vin 2) Vo1.10 VOLTAGE DIP IMMUNITYTest conditions:While the unit is operating with maximum continuous load, the 100Vac/50Hz and 240Vac/50Hz line voltage is switched to the dip voltage as indicated below:• 30%, 60%, 100% dip voltage for:0.5cycle, 1cycle, 5cycle, 10cycle, 25cycle, 50cycle, 250cycle durationsTest equipment:Chroma Model 8000 Power Supply Auto Test SystemChroma Model # 6590 9KVA Low Impedance AC SourceChroma Model # 630X0 DC LoadTektronix TDS-5054 OscilloscopePass/Fail criteria:The unit test shall meet the specification requirements.Note: *1 Output within spec & no damage; *2 Self shutdown & no damage1.11 HARMONIC CURRENTS & EN61000-3-2 PRE-COMPLIANCETest condition:The harmonic components are compared with the limits set for Class D equipment. Theinput voltage is set at indicated values and the harmonic current values are recorded and compared to the EN61000-3-2 requirements.Test equipment:Chroma Model 8000 Power Supply Auto Test SystemChroma Model # 6590 9KVA Low Impedance AC SourceChroma Model # 630X0 DC LoadTektronix TDS-5054 OscilloscopePass/Fail criteria:The harmonic current values shall meet the EN61000-3-2 requirements.B. OUTPUT CHARACTERIZATION2.1 LOAD, LINE/CROSS REGULATIONTest condition:Test is repeated from different input voltages. The output is at minimum load then at maximum.Test equipment:Chroma Model 8000 Power Supply Auto Test SystemChroma Model # 6590 9KVA Low Impedance AC SourceChroma Model # 630X0 DC LoadPass/Fail criteria:The unit test shall meet the specification requirements.2.2 PEAK LOAD.Test conditions:The output regulation shall be kept for a period of 5Sec at 6.32A peak load from90W.Test equipment:Tektronix TCP-202 Current ProbeTektronix TDS-5054 OscilloscopePass/Fail criteria:The unit test shall meet the specification requirements.Test result:PASS@25︒CVin (Vac) Fin (Hz) InitialLoad(A)SurgeLoad(A)DurationTime(mS)Vout MaxSpec.(V)Vout MinSpec.(V)VoutMax.(V)VoutMin.(V) Result 90.00 47.00 4.74 6.32 5000.00 19.95 17.00 18.92 18.48 PASS 264.00 63.00 4.74 6.32 5000.00 19.95 17.00 18.88 18.52 PASSExtended Name = 90Vac @Full loadthen peak to 6.32A2). Vout 3). IoutExtended Name = 264Vac @Full loadthen peak to 6.32A2). Vout 3). IoutVin (Vac) Fin (Hz) InitialLoad(A)SurgeLoad(A)DurationTime(mS)Vout MaxSpec.(V)Vout MinSpec.(V)VoutMax.(V)VoutMin.(V) Result 90.00 47.00 4.74 6.32 5000.00 19.95 17.00 18.92 18.52 PASS 264.00 63.00 4.74 6.32 5000.00 19.95 17.00 18.92 18.16 PASSExtended Name = 90Vac @Full loadthen peak to 6.32A2). Vout 3). IoutExtended Name = 264Vac @Full loadthen peak to 6.32A2). Vout 3). IoutVin (Vac) Fin (Hz) InitialLoad(A)SurgeLoad(A)DurationTime(mS)Vout MaxSpec.(V)Vout MinSpec.(V)VoutMax.(V)VoutMin.(V) Result 90.00 47.00 4.74 6.32 5000.00 19.95 17.00 18.92 18.56 PASS 264.00 63.00 4.74 6.32 5000.00 19.95 17.00 18.92 18.32 PASSExtended Name = 90Vac @Full loadthen peak to 6.32A2). Vout 3). IoutExtended Name = 264Vac @Full loadthen peak to 6.32A2). Vout 3). Iout2.3 RIPPLE AND NOISE (P.A.R.D.)Test conditions:Ripple voltage and noise are measured at the pins of the mating connector of which eachoutput is decoupled by a high frequency and tantalum capacitor. Bandwidth is set at 20MHz.Test equipment:Chroma Model 8000 Power Supply Auto Test SystemChroma Model # 6590 9KVA Low Impedance AC SourceChroma Model # 630X0 DC LoadTektronix TCP202 Current ProbeTektronix P5100 ProbeTektronix TDS-5054 OscilloscopePass/Fail criteria:The unit test shall meet the specification requirements.Test result: PASSInput(Vac) Frequency Total Power (W) Load (A) PARD (mV)90 47 0.07 0.000 88.0264 63 0.07 0.000 112.090 47 89.07 4.740 216.0264 63 89.10 4.740 .0Extended Name = 90V/ 47Hz 0A 1) Vpk-pk Extended Name = 264V/ 63Hz 0A 1) Vpk-pkExtended Name = 90V/47Hz Full Load 1) Vpk-pk Extended Name = 264V/ 63Hz Full Load 1) Vpk-pkInput(Vac) Frequency Total Power (W) Load (A) PARD (mV)90 47 0.07 0.000 107.2264 63 0.07 0.000 113.690 47 89.27 4.740 264.0264 63 89.29 4.740 196.0Extended Name = 90V/ 47Hz 0A 1) Vpk-pk Extended Name = 264V/ 63Hz 0A 1) Vpk-pkExtended Name = 90V/47Hz Full Load 1) Vpk-pk Extended Name = 264V/ 63Hz Full Load 1) Vpk-pkInput(Vac) Frequency Total Power (W) Load (A) PARD (mV)90 47 0.07 0.000 123.2264 63 0.07 0.000 160.090 47 89.46 4.740 276.0264 63 89.50 4.740 252.0Extended Name = 90V/ 47Hz 0A 1) Vpk-pk Extended Name = 264V/ 63Hz 0A 1) Vpk-pkExtended Name = 90V/47Hz Full Load 1) Vpk-pk Extended Name = 264V/ 63Hz Full Load 1) Vpk-pk2.4 DYNAMIC LOAD RESPONSETest conditions:The dynamic load response changes at a rate and load step and frequency change are basis specification defined.Test equipment:Chroma Model 8000 Power Supply Auto Test SystemChroma Model # 6590 9KVA Low Impedance AC SourceChroma Model # 630X0 DC LoadChroma Model # 6630 Power AnalyzerTektronix TDS-5054 OscilloscopeTektronix P5100 ProbeTektronix TCP202 Current ProbePass/Fail criteria:The unit test shall meet the specification requirements.@25 CExtended Name = 90Vac/ 47Hz; 0%load ~50%load;100Hz;1.0A/uS. (1) Vo (3) Io Extended Name = 90Vac/ 47Hz; 0%load ~50%load;100Hz;1.0A/uS. (1) Vo (3) IoExtended Name = 90Vac/ 47Hz; 50%load ~100%load;100Hz;1.0A/uS. (1) Vo (3) Io Extended Name = 90Vac/ 47Hz; 50%load ~100%load;100Hz;1.0A/uS. (1) Vo (3) Io@0 CDynamic loadcondition Vspec-max Vspec-min Vreading-maxVreading-min Test result90Vac/ 47Hz; 0%load ~50%load;100Hz; 1.0A/uS. 19.950 18.050 19.290 18.928 PASS264Vac/ 63Hz; 0%load ~50%load;100Hz;1.0A/uS. 19.950 18.050 19.291 18.926 PASS90Vac/ 47Hz; 50%load ~100%load;100Hz; 1.0A/uS. 19.950 18.050 19. 18.677 PASS264Vac/ 63Hz; 50%load~100%load;100Hz; 19.950 18.050 19. 18.677 PASS1.0A/uS.Extended Name = 90Vac/ 47Hz; 0%load ~50%load;100Hz;1.0A/uS. (1) Vo (3) Io Extended Name = 90Vac/ 47Hz; 0%load ~50%load;100Hz;1.0A/uS. (1) Vo (3) IoExtended Name = 90Vac/ 47Hz; 50%load ~100%load;100Hz;1.0A/uS. (1) Vo (3) Io Extended Name = 90Vac/ 47Hz; 50%load ~100%load;100Hz;1.0A/uS. (1) Vo (3) Io@40 CDynamic loadcondition Vspec-max Vspec-min Vreading-maxVreading-min Test result90Vac/ 47Hz; 0%load~50%load;100Hz;1.0A/uS.19.950 18.050 19.279 18.907 PASS264Vac/ 63Hz; 0%load ~50%load;100Hz;1.0A/uS. 19.950 18.050 19.281 18.906 PASS90Vac/ 47Hz; 50%load~100%load;100Hz; 19.950 18.050 19. 18.685 PASS1.0A/uS.264Vac/ 63Hz; 50%load~100%load;100Hz;1.0A/uS.19.950 18.050 19.032 18.715 PASSExtended Name = 90Vac/ 47Hz; 0%load ~50%load;100Hz;1.0A/uS. (1) Vo (3) Io Extended Name = 90Vac/ 47Hz; 0%load ~50%load;100Hz;1.0A/uS. (1) Vo (3) IoExtended Name = 90Vac/ 47Hz; 50%load ~100%load;100Hz;1.0A/uS. (1) Vo (3) Io Extended Name = 90Vac/ 47Hz; 50%load ~100%load;100Hz;1.0A/uS. (1) Vo (3) Io2.5 OUTPUT OVER/UNDER SHOOTTest conditions:The power adapter unit was tested either at Turn On/Off or from Full Load to No Load.Test equipment:Chroma Model 8000 Power Supply Auto Test SystemChroma Model # 6590 9KVA Low Impedance AC SourceChroma Model # 630X0 DC LoadTektronix TDS-5054 OscilloscopePass/Fail criteria:The unit test shall meet the specification requirements.Test result: PASSConditionOutputOvershootMax.(%)OutputOvershootReading.(%)OutputVoltageMax.(V)OutputVoltageReading.(V)Test ResultTurn on overshoot;Vin=90Vac; No Load 10.00 1.63 * 19.53 PASS Turn on overshoot;Vin=90Vac; Full Load 10.00 1.69 * 18.97 PASS Turn on overshoot;Vin=264Vac; No Load 10.00 1.64 * 19.53 PASS Turn on overshoot;Vin=264Vac; Full Load 10.00 1.70 * 18.97 PASSExtended Name = Turn on overshoot;Vin=90Vac; No Load2) VoExtended Name = Turn on overshoot;Vin=90Vac; Full Load2) VoExtended Name = Turn on overshoot; Vin=264Vac; No Load2) Vo Extended Name = Turn on overshoot; Vin=264Vac; Full Load2) Vo2.6 TIMING REQUIREMENTSTest conditions:The following timings are measured:• AC Turn-on delay: Output voltage shall reach its nominal setting from AC power on.• AC Hold-up time: The output voltage shall remain its normal setting from AC power off.• DC output rise time: The output voltage rise time measured from 10% to 90%.• DC output fall time: The output voltage fall time measured from 90% to 10%.Test equipment:Chroma Model 8000 Power Supply Auto Test SystemChroma Model # 6590 9KVA Low Impedance AC SourceChroma Model # 630X0 DC LoadTektronix TDS-5054 OscilloscopeTektronix P5100 ProbePass/Fail criteria:All parameters shall be within specification.Extended Name = Turn on 90Vac; Full Load 1) Vin 2) Vo Extended Name = Turn on 115Vac; Full Load 1) Vin 2) VoExtended Name = Turn on 230Vac; Full Load 1) Vin 2) Vo Extended Name = Turn on 264Vac; Full Load 1) Vin 2) VoTiming Condition Vin(Vac) Freq(Hz) SpecMax.(mS)SpecMin.(mS) Reading(mS) ResultHold up 90Vac; Full Load 90.00 47.00 * * 5.65 PASS Hold up 115Vac; Full Load 115.00 60.00 * 10.00 8.70 PASS Hold up 230Vac; Full Load 230.00 50.00 * 10.00 49.28 PASS Hold up 264Vac; Full Load 264.00 63.00 * * 68.40 PASSExtended Name = Hold up 90Vac; Full Load (1) Vin (2). Vout Extended Name = Hold up 115Vac; Full Load (1) Vin (2). VoutExtended Name = Hold up 230Vac; Full Load (1) Vin (2). Vout Extended Name = Hold up 264Vac; Full Load (1) Vin (2). VoutTiming Condition Vin(Vac) Freq(Hz) Loading(A/Ohm) SpecMax.(mS)SpecMin.(mS) Reading(mS) ResultRise Time; Vin=115V;No Load (10% ~ 90%) 115.00 60.00 0.00 30.00 * 16.37 PASS Rise Time; Vin=230V;No Load (10% ~ 90%) 230.00 50.00 0.00 30.00 * 16.19 PASS Rise Time; Vin=115V;Full Load (10% ~ 90%) 115.00 60.00 4.74 30.00 * 16.33 PASS Rise Time; Vin=230V;Full Load (10% ~ 90%) 230.00 50.00 4.74 30.00 * 16.39 PASSExtended Name = Rise Time; Vin=115V; No Load (10% ~ 90%)(2). Vout Extended Name = Rise Time; Vin=230V; No Load (10% ~ 90%)(2). VoutExtended Name = Rise Time; Vin=115V; Full Load (10% ~ 90%)(2). Vout Extended Name = Rise Time; Vin=230V; Full Load (10% ~ 90%)(2). VoutTiming Condition Vin(Vac) Freq(Hz) Loading(A) SpecMax.(mS)SpecMin.(mS) Reading (mS) ResultFall Time; Vin=115V; FullLoad (90% ~ 10%) 115.00 60.00 4.74 * * 6.57 PASS Fall Time; Vin=230V; FullLoad (90% ~ 10%) 230.00 50.00 4.74 * * 6.67 PASSExtended Name = Fall Time; Vin=115V; Full Load (90% ~ 10%)(2).Vout Extended Name = Fall Time; Vin=230V; Full Load (90% ~ 10%)(2).Vout2.7 LOOP GAINTest conditions:The loop gain test set at maximum / minimum load and the input voltage set to high / low line.Measurements feedback loop stability.Test equipment:Analog Network Analyzer AP200Pass/Fail criteria:Check compare Phase Margin shall be greater then 45 degTest result: PASSTest Item:Input: 90V/47HzOutput: 19V@1.32ATest Result:Gain = 0 dB,Phase Margin = 90.571 deg.Phase = 0 deg,Gain Margin = -47.122 dB.Test Item:Input: 265V/63HzOutput: 19V@1.32ATest Result:Gain = 0 dB,Phase Margin = 90.711deg.Phase = 0 deg,Gain Margin = -48.496dB.C. PROTECTION3.1 SHORT CIRCUIT PROTECTIONTest conditions:A short circuit is defined as less than 0.1ohm resistance between the output terminals.Test equipment:Chroma Model 8000 Power Supply Auto Test System Chroma Model # 6590 9KVA Low Impedance AC Source Chroma Model # 630X0 DC Load Tektronix TDS-5054 Oscilloscope Tektronix TCP202 Current Prob ePass/Fail criteria:The unit test shall meet the specification requirements.Test result: PASS AC TURN ON THEN OUTPUT SHORTS.C.P Criteria Vin (Vac) Freq (Hz) Loading (A) Iin_rms (A) Pin (W) Vrecovery max.(V) Vrecovery min.(V) Vrecovery (V) Test ResultNo Damage90 47 0.00 0.038 0.16 19.95 18.50 0.06 PASS 90 47 4.74 0. 0.16 19.95 18.50 0.06 PASS264 63 0.00 0.146 0.70 19.95 18.50 0.06 PASS 264 63 4.74 0.146 0.70 19.95 18.50 0.01 PASSExtended Name = 90Vac; No LoadExtended Name = 90Vac; Full Load(2)Vo (3)Io (2)Vo (3)IoExtended Name = 264Vac; No Load (2)Vo (3)Io Extended Name = 264Vac; Full Load (2)Vo (3)IoAC TURN ON THEN OUTPUT SHORTS.C.P Criteria Vin (Vac) Freq (Hz) Loading (A) Iin_rms (A) Pin (W) Vrecovery max.(V) Vrecovery min.(V) Vrecovery (V)Test Result No Damage90 47 0.00 0.040 0.18 19.95 18.50 0.00 PASS 90 47 4.74 0.038 0.16 19.95 18.50 0.05PASS 264 63 0.00 0.145 0.86 19.95 18.50 0.05 PASS 264 63 4.74 0.144 0.75 19.95 18.50 0.01PASSExtended Name = 90Vac; No Load (2)Vo (3)IoExtended Name = 90Vac; Full Load (2)Vo (3)IoExtended Name = 264Vac; No Load (2)Vo (3)Io Extended Name = 264Vac; Full Load (2)Vo (3)IoAC TURN ON THEN OUTPUT SHORTS.C.P Criteria Vin (Vac) Freq (Hz) Loading (A) Iin_rms (A) Pin (W) Vrecovery max.(V) Vrecovery min.(V) Vrecovery (V)Test Result No Damage90 47 0.00 0.038 0.10 19.95 18.50 0.10 PASS 90 47 4.74 0.038 0.08 19.95 18.50 0.06PASS 264 63 0.00 0.144 0.87 19.95 18.50 0.06 PASS 264 63 4.74 0.144 0.69 19.95 18.50 0.06PASSExtended Name = 90Vac; No Load (2)Vo (3)IoExtended Name = 90Vac; Full Load (2)Vo (3)IoExtended Name = 264Vac; No Load (2)Vo (3)Io Extended Name = 264Vac; Full Load (2)Vo (3)IoTest conditions:The load is increased to an estimated over current value in several steps. The test is repeated at different input voltages.Test equipment:Chroma Model 8000 Power Supply Auto Test SystemChroma Model # 6590 9KVA Low Impedance AC SourceChroma Model # 630X0 DC LoadTektronix TCP202 Current ProbePass/Fail criteria:The unit test shall meet the specification requirements.Test conditions:Fooling the feedback loops of the output voltages performs it.Test equipment:Chroma Model 8000 Power Supply Auto Test SystemChroma Model # 6590 9KVA Low Impedance AC SourceChroma Model # 630X0 DC LoadTektronix TDS-5054 OscilloscopePass/Fail criteria:The unit test shall meet the specification requirements.Test result:PASSMethod Vin (Vac) Freq (Hz) Loading (A) OVPMax.(V)OVPMin.(V)OVPReading(V) ResultAC Turn Onthen OVP90.00 47.00 0.00 27.00 * 25.10 PASS264.00 63.00 0.00 27.00 * 24.97 PASS90.00 47.00 4.74 27.00 * 24.14 PASS264.00 63.00 4.74 27.00 * 24.19 PASSExtended Name = 90Vac; No Load; OVP AfterTurn On(2).VoutExtended Name = 264Vac; No Load; OVP AfterTurn On(2).VoutExtended Name = 90Vac; Full Load; OVP After Turn On(2).Vout Extended Name = 264Vac; Full Load; OVP After Turn On(2).VoutD. EMC/SAFETY/ENVIRONMENTAL4.1 Dielectric withstand voltage (Hi-Pot)Test conditions:Test equipment:7430 WITHSTANDING VOLTAGE TESTER (EXTECH) Pass/Fail criteria:4.2 Leakage CurrentTest conditions:Test equipment:SIMPSON 228 LEAKAGE CURRENT METERTK-2010 AC SOURCEPass/Fail criteria:。

48W高效率ACDC开关电源,适配器测试报告

18/21
17. Component Temperature
Thermal (℃)
Item T
PWM MOS SR IC T-Core T-Coil Ambient Temp
90Vac
265Vac
△T
76.2 77.6 63.3 65.8 40
T
102.4 112.3 99.2 97.4
△T
62.4 72.3 59.2 57.4
T_Hold up=11.5mS 90Vac/60Hz,Full Load
* Test conditions: 90Vac/Full Load; Turn on delay <3S,Hold up time >9mS
12/21
11. Vd
Normal Vpk-pk=67.2V
Short Vpk-pk=57.6V
Vin=230Vac/50Hz, L Channel
Vin=230Vac/50Hz, N Channel
* Test conditions: Full Resistive Load.
20/21
19. Radiated Emission
Vin=120Vac/60Hz Vertical Vin=120Vac/60Hz Horizontal
* All test conditions: 11.4V<Vout<12.6V
VOUT—MAX=12.6V VOUT—MIN=11.7V
17/21
16. Transformer Flux Density
I P is m onito red at 90Vac and 3 A (full lo ad ) I P 1990m A BMAX LP I P 0.651990 0.286(Tesla) N P Ae 38119

开关电源工程测试报告

Test Report(测试报告)Customer (客户名称) :Model No.(产品型号) : P2324IV12P Serial No.(产品序号) :Issue Date(发布日期) : 2011-2-22 Prepared By(报告人) : 黄尚勇Audited by (审核)Approved by(核准)Test Result Contents序号Test Item测试项目Rev版本Test Result测试结果Remark备注Test 1 Standard VAC input testing - Voltage Statusof DC Output正常AC电压之DC电压1.0 12.0Test 2 Standard VAC input testing -Efficiency, Fanspeed, Fan voltage and Interior noise正常AC电压效率1.0 82%Test 3 Standard VAC input testing -Ripple & Noise正常AC输入纹波1.0 41.4mVTest 4 Maximum VAC input testing 最大电压输入 1.0 265V Test 5 Minimum VAC input testing 最小电压输入 1.0 87V Test 7 Protection testing 各项保护电路测试 1.0 OKTest 8 Power Good Signal TESTPG 信号测试 1.0 OKTest 9 Power Good Signal TEST电源自检信号测试 1.0Test10 Power Fall Signal TEST电源失败信号测试 1.0Test11 Continuity On Off连续开关冲击测试 1.0 OKTest12 Cross Load Regulation负载变动适应能力测试 1.0 OKTest13 Vibration震动测试 1.0 OKTest14 Low Temperature Start低温启动1.0 OKTest15 High Temperature Start高温启动 1.0OKTest16 safety test安规测试 1.0 OKTest17 Acoustic Noise噪音 1.0 OKTest18 Current Harmonics电流谐波 1.0 OKTest19 EMI電磁兼容 1.0 OKTest20 Temperature各元器件溫升 1.0 OKUse Apparatu 使用仪器Apparatus Vendor Model Remark Electronic Load电子负载CHROMA R60300Power Meter功率計FOREVER PF9800AC Source交流电源ANTEEN AP600Oscilloscope示波器ANTEEN ST6020ACCurrent Detector精密电流表ANTEEN CA20600Separate Transformer隔离变压器Digital Multmeter万用表FLUKE SB17Constant Tem & Hum Chanber恒温箱东莞琪孚Hi-Pot Tester耐压测试仪Temperature tester温度测试仪Vibration tester震动测试仪东莞琪孚Noise equiment噪音箱东莞琪孚Electronic Load电子负载2. Load Setting (负載设定) AC230V/50HZ Output 输出率输入瓦数 Load (Amperes) 负載表 (安培数) 输出W输出I PF 效率电压纹波dB 0%10%20% 50% 80% 100%Test 1 : Standard VAC input testing - Voltage Status of DC Output (正常AC 电压时DC 输出) 12.0VAC Input:90-265 V 47-63 HzTest Report (測試報告)Date of Test (测试日期) :2011-2-22Tested by (测试人員) :黄尚勇1. Specification of sample (樣品規格) AC 90-265V 输入，12V2A 输出，24瓦稳压适配器Model No (型号) : P2324IV12PIVAC Input Range (可输入电压) : 90-265+3.3V +5V +12V1 +12V2 -12V 5VSBMax. Amperes 02.05Combined WattTotal Watt24.0WOutput 输出率Watt瓦数DC (V) DC之输出电压3.3V 5V 12V1 12V2 -12V 5VSBTolerance Range 3.14V~3.47V4.75V~5.25V11.4V ~12.6V PF 效率-10.8V~-13.2V4.75V~5.25V25W 25W65W 65W20%50%80%100%Remark: FA-828ATE used for testing (使用FA-828ATE测试)Test 2 : Standard VAC input testing -Efficiency, Fan speed, Fan voltage and Interior noise(正常AC电压输入之效率, 风扇转速, 风扇电压, 任何异音) VAC Input: 230V 50HzOutput 输出率Watt瓦数Effic%(效率)Fan Speed风扇转速(RPM)Voltagefor Fan风扇电压(Vdc)AcousticNoise噪音值Interior Noise?內部异音Exhaust Fan风扇厂牌:Upper Fan风扇厂牌:Rear Fan风扇厂牌:Fan type - Fan type - Fan type -25W 25W65W 65W20%50%80%100%Remark: Fan type – H for High speed fan; M for Medium speed, L for Low speed ( 风扇型式H 代表高转, M 代表中转, L代表低转)Test 4 : Maximum VAC input testing (最大电压输入) VAC Input : 265V 63HZ Output 输出率Watt 瓦数DC (V) DC 之输出电压Interior Noise? 內部异音3.3V5V12V1 12V2-12V 5VSBTolerance Range (Volt)3.14~3.474.75~5.2511.4 ~ 12.6-10.8~-13.2 4.75~5.2525W 25W 65W 65W 20% 50% 80% 100%Remark : Vin(115VAC) from 90VAC~135VAC / Vin(230VAC) from 180VAC~265VACTest 3 : Standard VAC input testing -Ripple & Noise (正常AC 电压纹波)VAC Input: 230V 50HzOutput 输出率Watt 瓦数Ripple (mV) Noise (mV) 3.3V 5V 12V-12V 5VSB 3.3V 5V 12V -12V 5VSB Max. mV 50 mV 50 mV 100 mV 120 mV 50 mV 50 mV 50 mV 100 mV 120 mV 50 mV 25W 25W 65W 65W 20% 50% 80% 100%1. Ripple & noise tested & measured under the standard procedures of Intel ATX12V2.2 version( 依Intel ATX12V 2.2版规范)2. Tektronix Oscilloscope used for measuring ripple & noise (使用Tektronix 示波器测量)Test 5 : Minimum VAC input testing (最小电压输入)90V 47HZ VAC Input :Output 输出率Watt瓦数DC (V) DC之输出电压InteriorNoise?內部异音?3.3V 5V 12V1 12V2 -12V 5VSBToleranceRange (Volt)3.14~3.474.75~5.25 11.4 ~ 12.6 PF -10.8~-13.2 4.75~5.25 25W 25W65W 65W20%50%80%100%Remark : Vin(115VAC) from 90VAC~135VAC / Vin(230VAC) from 180VAC~265VACTest 6 : Ultra low VAC input testing for Japanese market only (最小电压输入, 只适用于日本)VAC Input : 85VACMax. Watt 最大输出瓦数DC (V) DC之输出电压InteriorNoise?內部异音?3.3V 5V 12V1 12V2 12V3 12V4 -5V -12V 5VSBToleranceRange (Volt)3.14~3.474.75~5.25 11.4 ~ 12.6 -4.5~ -5.5 -10.8~-13.2 4.75~5.25WVAC Input : 80VACWTest 7 : Protection testing (各項保護電路測試)测试项目 3.3V 5V 12V1 12V2 12V3 12V4 OVP (过压保护, 请注明电压)OCP(过电流流保护，请注明电流)SCP (短路保护, 请用Yes或No)OLP (过載保护请注明瓦数)1. OVP : Over Voltage Protection ( Max. 4.3V for 3.3V rail / 7V for 5V rail / 15.6V for 12V rail)2. OCP : Over Current Protection3. SCP : Short Circuit Protection4. OLP : Over Load ProtectionTest 8 : Power Good Signal TEST 电源确认信号 (100ms~500ms)Test 9 : Power Fall Signal TEST 电源失败信号(1ms~100ms)Test 10 : Continuity On Off (连续开关机)Test Conditions: 1.The input voltage frequency must be under any condition in the range of the product specification 测试条件: 1.输入电压以产品规格之全电压頻率范围2. The output load is the maximum load of specification regulation. 2.输出负載以产品规格之最大額定电流值﹒3.On/Off 1000 times continually at 5 seconds interval. 3.连续开关机1000次,开机5秒,关机5秒﹒4. Test after the last SPS turn on 10 minutes. 4.最后一次开机完成后,10分后测试.5.量测結果(Test Result): 各組电压不能超出误差值.Output 输出率Watt 瓦数VAC Input: 85-265VAC /Frequency : 47-63HZ85VAC/47HZ 90VAC /50HZ 115VAC/53HZ 135VAC/53HZ 180VAC/58HZ 230VAC/60HZ 265VAC/47HZ 25W 25W 65W 65W 20% 50% 80% 100%Output 输出率Watt 瓦数VAC Input: 85-265VAC /Frequency : 47-63HZ85VAC/47HZ90VA C/50HZ115VAC/53HZ 135VAC/53HZ 180VAC/58HZ 230VAC/60HZ 265VAC/47HZ 25W 25W 65W 65W 20% 50% 80% 100%Vin +5V +12V +3.3V -12V +5VSB 90V/47Hz180V/47Hz115V/60Hz230V/50Hz132V/63Hz264V/63HzTest 11 : Line Regulation (输入电压变动率)测试条件: 1.输入电压以产品规格之全电压頻率范围2. The output load is full load on all outputs at under the product specification.2.输出负載以产品规格之最大額定电流值3.Test can be performed only after the SPS is on for about 10 minutes.3.开机10分后后测试.4.量测結果(Test Result):输出电压不可超出误差值.Vin +5V +12V +3.3V -12V +5VSB 90V/47Hz115V/60Hz132V/63Hz180V/47Hz230V/50Hz264V/63HzTest 12 :Cross Load Regulation (交越负載变动率)Test Conditions: 1. The input voltage frequency must be under any condition in the range of the product specification 测试条件: 1.输入电压以产品规格之全电压频率范围2. The output load is the maximum and minimum of specification regulation.2.输出负載以产品规格之最大,最小额定电流值.(依产品规格书为依据)3.(Test Result)量测結果: 各組电压, Ripple&noise不能超出误差值.Vac input: Outpult Watt:各组Outpult Watt DC输出电压/ Ripple&noise +3.3V +5V +12V +5V +12V -5V -12V +3.3V +5VSBCross loading graph configuration1005V +3.3V p o w e r (W )005020401008060120140160180+12V power(W)300200150250350400450650550500600Test 13 : Vibration (振动)Test Condition: 1.Vibrate for 30 minutes at each vibration friguency.测试条件: 1.振动频率在10、20、30Hz 情況下,每个频率点振动30分钟 2.The SPS must be fixed on vibration board. 2.电源必须固定在振动台面上.3.The vibration must be performed from various directions. 3.振动时必须做到一角三菱六面.4.Result limit: 1.Check that the inner conponents can not loose or damage.結果判定: 1.开关检查机內零部件不能出现松动或损坏 2.The SPS can work normally. 2.电源能正常工作. 量测結果(Test result):Categories 测试項目Vibration Manner 振动方式Command function test 一般功能测试Condition in SPS 机內狀況On Continuous Vibration开关持续振动Off Continuous Vibration开机持续振动On Interval Vibration开同间歇振动Off Interval Vibration开机间歇振动Test 14 : Low Temperature Start(低温启动)Environmental Conditions: Temperature must be the lowest temperature of the product specification.环境条件: 溫度以规格书上之最低溫度.Test Conditions: 1.Input voltage & frequency must be the lowest & highest in the range of the product specification.测试条件: 1.输入电压及频率以产品规格最低及最高电压及频率.2. The output load is the maximum load of specification regulation.2.输出负載以产品规格之最大额定电流值﹒3.The SPS must lie for continuious 4 hours at the lowest temperatwre then test the each output voltage.3.在最低的环境溫度下连续放置4小时以上后测试各組输出电压﹒Result limit:The SPS can onrmally start up and each output voltage can’t be out of the tolerance.结果判定:能正常启动并且各组电压不能超出误差值.Full Load =W: +5V/A、+12V/A、-5V/A、-12V/A、+3.3V/A、+5Vsb/A.量测結果(Test Result):Vin +5V +12V +3.3V -12V +5VSB90V/47Hz132V/63Hz180V/47Hz264V/63HzTest 15 :High Temperature Start(高温启动)Environmental Conditions: Temperature must be the highest in the range of product specification and humidity be 90%. 环条件境: 溫度以规格书上之最高溫度及相对温度90%Test Condition: 1.Input voltage & frequency must be the lowest & highest in the range of specification测试条件: 1.输入电压及频率以产品规格最高及最低电压及频率2. The output load is the maximum load of specification regulation.2.输出负載以产品规格之最大额定电流值﹒3.The SPS must lie for continuious 4 hours at the highest temperature then test each output voltage.3.在最高的环境温度下连续放置4小时以上后测试各组输出电压﹒Result limit: The SPS can normally start up and each output voltage can’t be out of the toler ance.结果判定:能正常启动并且各组电压不能超出误差值Full Load =W: +5V/A、+12V/A、-5V/A、-12V/A、+3.3V/A、+5Vsb/A.量测结果(Test Result):Vin +5V +12V +3.3V -12V +5VSB90V/47Hz132V/63Hz180V/47Hz264V/63HzTest 16 : safety test(安规测试)Environmental Conditions: Temperature 25℃, Relative Humidity 65%环境条件:温度25℃相对湿度65%测试项目测试条件测试结果AC HI-POT(高压) 1800VAC/3SIR(绝缘阻抗) 500VDC IR≥100MΩGR(接地电阻) 8VAC/30A GR≤100mΩLC(漏电流) 250VAC LC≥3.5mATest 17 :Acoustic Noise (噪音)Test Conditions: 1.The input voltage & frequency must be the middle of the rated in the product specification.测试条件: 1输入电压及频率以产品规格之中心额定电压及频率范围2.Place a microphone in the horizontal direction with fan built in the power supply,ensure the distance between them is in the range of 30cm & 100cm.2.麦克风与风扇水平同一轴线,距离为30cm&100cm﹒3.The level of the environmental noise is 25dB(the load must be on).3.背景噪声(负載机开为)25 dB﹒Result limit: Noise from all directions can not out of specification.结果判定:各方向的噪音都小于规格值量测结果(Test Result) :Test load测试负載距Power 30cm(db) 距Power 100cm(db)Full Load 滿載测Power正前方Front测Power正后方BehindDistance量测距离Plevel噪音Direction测试方向测Power正上方Above 测Power正下方Below 测Power正左方Left 测Power正右方RightPartial Load 轻載测Power正前方Front 测Power正后方Behind 测Power正上方Above 测Power正下方Below 测Power正左方Left测Power正右方RightTest 18: Current Harmonics(电流諧波)Environmental Conditions: Temperature 25℃, Relative Humidity 65%环境条件:温度25℃, 相对湿度65%Test Condition: 1.The input power is 75W, the input Voltage & Frenquency is 100V/60Hz and 230V/50Hz.测试条件:1. 输入功率为75W时,输入电压及频率为100V/60Hz与230V/50Hz.2. The output load is maximum load, the input Voltage & Frenquency is 100V/60Hz and 230V/50Hz.2. 输出负载为产品最大额定功率时,输入电压及频率为100V/60Hz与230V/50Hz.Result limit: Comply with IEC-1000-3 class D standard.结果判定:符合IEC-1000-3 Class D标准是测结果(Test Result): ( 见测试报告)Test 19: EMI电磁兼容Test conditions: 1.FCC15 standard: Input vollage 110Vac,Output load is half load of producc specification.测试条件: 1.FCC15标准: 输入电压为110Vac,输出负載为产品规格的一半额定电流值2.EN55024 standurd: Input voltage 220Vac,Output load is Maximum load of product specification.2.EN55024标准:输入电压220Vac,输出电载为产品规格的最大值额定电流值.Result limits: Pass the above two standards.结果判定:两种标准都必须PASS是测结果(Test Result): ( 见测试报告)Test 20 : Temperature 各元器件温升Environmental Conditions: Temperature 25℃, Relative Humidity 65% 环境条件:温度25℃, 相对湿度 65%Test Condition: 1.Input voltage & frequency must be the lowest & highest in the range of specification 测试条件: 1.输入电压及频率以产品规格最高及最低电压及频率 2. The output load is the maximum load of specification regulation. 2.输出负载以产品规格之最大额定电流值﹒3.The SPS must lie for continuious 2 hours at the highest temperature then test each output voltage.3.在最高的环境温度下连续放置2小时以上后测试各组输出电压﹒ 量测结果(Test Result):A: (AC=115VAC/60HZ 之主要零件温度侦测) Vac inpult 115V环境温度效率元件位置/规格温度输出电压EMI 共模电感( ) 烧机前烧机后桥堆 ( ) +5V +12V +3.3V-12V SB+5V +12V +3.3V -12V SB PFC CORE ( )PFC MOS( ) 开关管 ( )风扇设定: 1: 风扇组装方式: 2: 风扇规格: 3. 转速: 4. 风扇厂牌:5. 最高风扇电压:温度设定:环境温度下连续放置2小时以上的测试各组输出电压实验结论:(指出温度较高的相关位置)HS1 ( ) HS2 ( ) 主变压器 ( ) +5VSB 二极管( ) +12V 整流管( ) +5V 整流管 ( ) +3.3V 整流管( )输出枙流圈 ( )PCB 铜箔 ( )B: (AC=230VAC/50HZ 之主要零件温度侦测) Vac inpult 230V环境温度效率元件位置/规格温度输出电压EMI 共模电感( ) 烧机前烧机后桥堆 ( ) +5V +12V +3.3V-12V SB+5V +12V +3.3V -12V SB PFC CORE ( )PFC MOS( ) 开关管 ( )风扇设定: 1: 风扇组装方式: 2: 风扇规格: 3. 转速: 4. 风扇厂牌:5. 最高风扇电压:温度设定: 环境温度下连续输入2小时以上后测试各组输出电压,FAN1,FAN2均有温控. 过温保护HS2 80±5℃SB MOS ( ) SB 变压器-12V 整流管 ( ) 主变压器 ( ) +5VSB 二极管( ) +12V 整流管( ) +5V 整流管 ( ) +3.3V 整流管( )输出枙流圈 ( )PCB 铜箔 ( )磁控開關 3.3V 枙流圈 PFC 整流管 RT1。

电源适配器检测标准

电源适配器检测标准电源适配器是电子产品中不可或缺的部件，它的质量直接关系到产品的稳定性和安全性。

为了确保电源适配器的质量达到国家标准，需要进行严格的检测。

本文将介绍电源适配器的检测标准，以便相关人员在生产和购买过程中能够准确了解和执行相关规定。

首先，电源适配器的外观检测是非常重要的一环。

外观检测包括外壳表面是否有明显的划痕、变形、裂纹等缺陷，插头和插座的尺寸和结构是否符合国家标准，以及标识和警示标志是否清晰、完整。

外观检测的合格与否直接关系到产品的美观度和安全性。

其次，电源适配器的电气性能检测也是至关重要的。

电气性能检测包括输入电压范围、输出电压稳定性、输出负载能力、过压保护、过流保护等多个方面。

其中，输出电压稳定性是电源适配器最基本的性能指标之一，它直接关系到产品在使用过程中对设备的保护程度。

过压保护和过流保护则是电源适配器在异常情况下的重要保护措施，能有效避免因电压过高或过流而对设备造成损坏。

此外，电源适配器的工作环境适应能力也需要进行检测。

工作环境适应能力包括工作温度范围、工作湿度范围、耐压能力等。

这些参数的合格与否直接关系到电源适配器在不同环境下的稳定性和可靠性。

最后，电源适配器的安全性能检测也是必不可少的一环。

安全性能检测包括绝缘电阻、接地连接、绝缘强度、防火等多个方面。

这些参数的合格与否直接关系到产品在使用过程中对人身和设备的安全保护。

总之，电源适配器的检测标准涉及外观、电气性能、工作环境适应能力和安全性能等多个方面，只有严格按照国家标准进行检测，才能确保产品的质量和安全性。

希望本文能够帮助相关人员更加深入地了解电源适配器的检测标准，从而提高产品质量，保障用户的使用体验和安全。

6842 DATASHEET

EDP-05标题CR6842控制12V/36W 输出反激式开关电源工程测试报告规格输入电压：85－265VAC ；输出电压：12VDC ；功率：36W应用笔记本电源适配器，开放式开关电源。

文件编号EDP-05 日期 2008-11 版本1.0特点：◆ 绿色模式控制 ◆低启动电流（8uA ） ◆低工作电流（4mA ）◆带抖动消除的可编程PWM 频率 ◆恒功率输出限制（在输入AC 变化） ◆过温过压锁死保护功能 ◆ 低待机功耗，≤ 0.7W ◆ 空载输入功耗低 ◆ 效率高，≥%80Tel:852 - 2348 8233 Fax: 852 - 2348 8030 E-mail: sales@目录1 概述...................................................3 2 规格说明...............................................4 3 原理图及说明...........................................4 4 PCB 布局图..............................................7 5 器件清单...............................................7 6 变压器说...............................................9 6.1 原理图及结构图 (9)6.2 材料说明.........................................10 6.3 绕线方法.........................................10 7 测试结果..............................................11 8 性能曲线. (11)8.1 )(O P η曲线.........................................11 8.2 空载输入功率曲线.................................12 9 测试波形. (13)9.1 漏极电压、电流波形...............................13 9.2 输出纹波波形.....................................15 9.3 启动/关闭输出电压波形............................16 10 测试设备 (18)1 概述CR6842是一款高性能的电流模式PWM控制芯片，被广泛应用于功率低于60W宽范围输入（85－265VAC）的单端反激式开关电源。

开关电源电气性功测试报告

FAST- AUTO/FA-4500 ATE TEKtronix/TDS-3032
Power Consumption
Spec. I/P
O/P
1 2 3 4 5 ※Test Result :
No-load power consumption must less than 5W / When short test shall be protection
No Load 25℃ 1PCS
Model No. / Manufacturer(製造商和型號) EXTECH/ 6800
FAST- AUTO/FA-4500 ATE TEKtronix/TDS-3032
OVP
Spec.
O/P I/P O/P TEST WAVEFO
230Vac/63Hz 5.72V
Spec. I/P
O/P Load Vout-3.3V Vout-12V
Ripple and Noise
Vout-3.3V:50mV Max ; Vout-12V:120mV Max
90Vac/47Hz
264Vac/63Hz
115Vac/60Hz
0%
50%
100%
0%
50%
100%
0%
50%
100%
5
14.OVER※Test Condition(
1
I/P Voltage(Vac)(輸入電壓)
2 I/P Frequency(Hz)(輸入頻率)
3
Output load(輸出負載)
4 Ambient Temp.(℃)(環境溫度)
5
Sample Size(取樣數)
6 ※Test Equipment
ITEM

电源开关适配器检验标准及规范

1.目的：为使国标电源适配器在采购及新品、新厂商承认导入阶段有依循的标准，而订定此文件。

2.范围：本规格书适用于国标（不可拆卸的电源软线）电源适配器采购标准规范。

3.权责：3.1国标电源适配器供应商:有责任提供符合本文相关规范之产品。

3.2采购:开发新厂商阶段要求供应商必须满足相关规范制作产品。

3.3工程/硬件:在做新产品/新材料导入评估阶段必须确认本规范要求之所有项目，并形成相应记录。

3.4本规格书之位皆高于本公司其它国标（不可拆卸的电源软线）电源适配器相关之检验规范文件，若本规范未明确定义之处请参照GB9254-2008 GB4943-2001 GB17625.1-2003相关标准4.内容：4.1电气特性：4.2安规要求：4.2.1高压测试初级对次级 : 3000Vrms 持续60秒,最大漏电流3.5mA。

4.2.2绝缘电阻初级对次级施加500V直流电压1分钟，绝缘电阻应不小于20MΩ。

4.2.3输入泄漏电流: 接触电流电源电压为264Vac/50Hz时，泄漏电流小于0.25mA。

4.2.4国标要符合CCC GB4943-2001并认证。

4.3 使用及贮存环境：4.3.1 温度范围工作温度0℃~ +40 ℃储藏温度-40℃~ +70 ℃工作湿度20—80%储藏湿度10—90%4.4 可靠性实验4.4.1跌落试验将实验样品不包装放置在高度为1米高的平面上, 让其自由跌落到混泥面上，对样品每个面跌落2次，6个面总共12次，实验结束后进行外观及性能检查，适配器无裂缝(裂开),无部件松动;电气测试后,各项电气指标能达到要求。

4.4.2振动试验将实验样品不包装固定在振动台上,按下列要求完成试验:实验样品不通电，振动频率为10Hz - 55Hz-10Hz,振幅为0.35mm,按X、Y、Z三个轴线方向各扫描5次，每个轴向持续时间为30分钟，实验结束后实验样品不出现视觉上的损坏(退化),电气性能符合要求。

4.4.3冲击试验4.4.3.1工作状态：加速度：100m/s²,半正弦波, 脉冲持续时间：11ms,冲击方向：三个轴、六个方向。
