负荷开关分类

合集下载

负荷开关、隔离开关、断路器具体的作用与区别

负荷开关、隔离开关、断路器具体的作用与区别

负荷开关、隔离开关、断路器具体的作用与区别导读负荷开关、隔离开关、断路器都在一次回路中承载回路额定电流。

简而言之呢,断路器是用来保护电路的,负荷开关可以断开和接通系统正常的负载电流,隔离开关的作用也不容忽视,隔离开关在电路中起到明显断开点的作用,以保证维修人员的安全。

下面一起具体来看看它们的作用与区别。

(图片来源于网络)高压隔离开关高压隔离开关用途:隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离,以保证检修工作的安全。

隔离开关的触头全部敞露在空气中,具有明显的断开点,隔离开关没有灭弧装置,因此不能用来切断负荷电流或短路电流,否则在高压作用下,断开点将产生强烈电弧,并很难自行熄灭。

甚至可能造成飞弧(相对地或相间短路),烧损设备,危及人身安全,这就是所谓“带负荷拉隔离开关”的严重事故。

隔离开关还可以用来进行某些电路的切换操作,以改变系统的运行方式。

例如:在双母线电路中,可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。

同时,也可以用来操作一些小电流的电路。

(1)分闸后,建立可靠的绝缘间隙,将需要检修的设备或线路与电源用一个明显断开点隔开,以保证检修人员和设备的安全。

(2)根据运行需要,换接线路。

(高压隔离开关型号)(高压隔离开关结构)(GW7F-220户外隔离开关)(GW16-252型)(GW6-220户外隔离开关)(GW19-10系列隔离开关)(GW5-110D系列隔离开关)开关由底座、棒式支柱绝缘子、导电闸刀、左右触头和传动部分等组成,也称为V型隔离开关。

根据需要该隔离开关可配装接地闸刀,广泛用于35~110kV电压等级中。

(GW5 系列双柱水平开启式隔离开关现场)高压负荷开关高压负荷开关的作用:(1)用途高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器,高压负荷开关常与高压熔断器串联配合使用;用于控制电力变压器。

高压负荷开关具有简单的灭弧装置,因为能通断一定的负荷电流和过负荷电流。

空气开关、复合开关、负荷开关、隔离开关

空气开关、复合开关、负荷开关、隔离开关

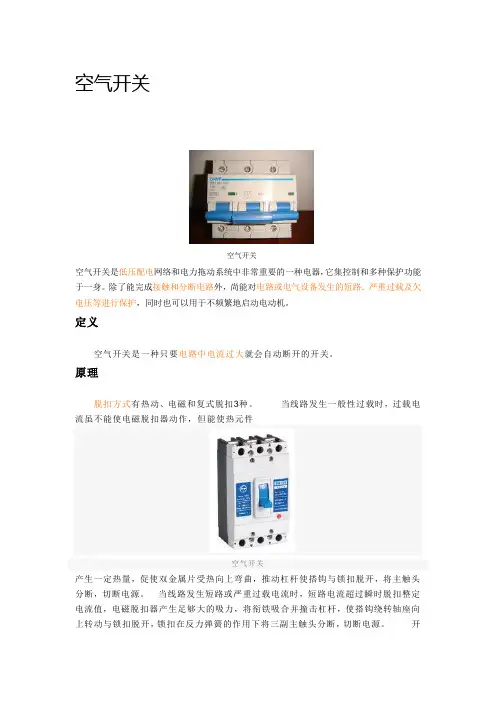

空气开关空气开关空气开关是低压配电网络和电力拖动系统中非常重要的一种电器,它集控制和多种保护功能于一身。

除了能完成接触和分断电路外,尚能对电路或电气设备发生的短路.严重过载及欠电压等进行保护,同时也可以用于不频繁地启动电动机。

定义空气开关是一种只要电路中电流过大就会自动断开的开关。

原理脱扣方式有热动、电磁和复式脱扣3种。

当线路发生一般性过载时,过载电流虽不能使电磁脱扣器动作,但能使热元件空气开关产生一定热量,促使双金属片受热向上弯曲,推动杠杆使搭钩与锁扣脱开,将主触头分断,切断电源。

当线路发生短路或严重过载电流时,短路电流超过瞬时脱扣整定电流值,电磁脱扣器产生足够大的吸力,将衔铁吸合并撞击杠杆,使搭钩绕转轴座向上转动与锁扣脱开,锁扣在反力弹簧的作用下将三副主触头分断,切断电源。

开关的脱扣机构是一套连杆装置。

当主触点通过操作机构闭合后,就被锁钩锁在合闸的位置。

如果电路中发生故障,则有关的脱扣器将产生作用使脱扣机构中的锁钩脱开,于是主触点在释放弹簧的作用下迅速分断。

按照保护作用的不同,脱扣器可以分为过电流脱扣器及失压脱扣器等类型。

作用在正常情况下,过电流脱扣器的衔铁是释放着的;一旦发生严重过载或短路故障时,与主电路串联的线圈就将产生较强的电磁吸力把衔铁往下吸引而顶开锁钩,使主触点断开。

欠压脱扣器的工作恰恰相反,在电压正常时,电磁吸力吸住衔铁,主触点才得以闭合。

一旦电压严重下降或断电时,衔铁就被释放而使主触点断开。

当电源电压恢复正常时,必须重新合闸后才能工作,实现了失压保护。

因为绝缘方式有很多,有油开关,真空开关和其它惰性气体(六氟化硫气体)的开关。

空气开关就是利用了空气来熄灭开关过程中产生的电弧。

所以叫空气开关。

内部附件辅助触头辅助触头与断路器主电路分、合机构机械上连动的触头,主要用于断路器分、合状态的显示,接在断路器的控制电路中通过断路器的分合,对其相关电器实施控制或联锁。

例如向信号灯、继电器等输出信号。

低压电气设备常识知识分享

低压电气设备常识知识分享

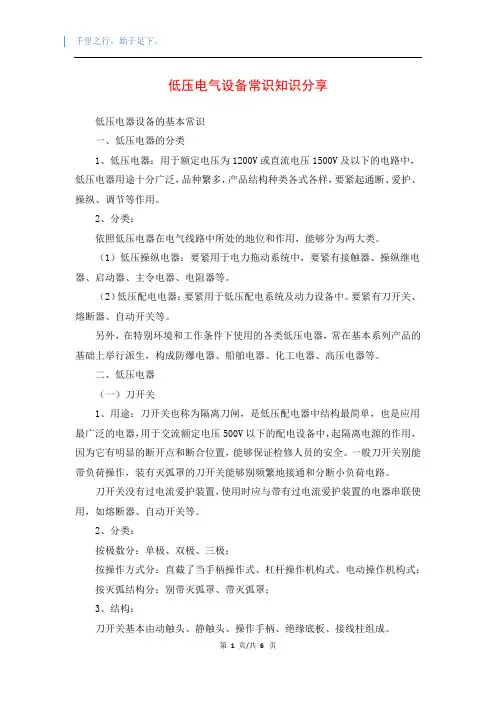

低压电气设备常识知识分享低压电器设备的基本常识一、低压电器的分类1、低压电器:用于额定电压为1200V或直流电压1500V及以下的电路中,低压电器用途十分广泛,品种繁多,产品结构种类各式各样,要紧起通断、爱护、操纵、调节等作用。

2、分类:依照低压电器在电气线路中所处的地位和作用,能够分为两大类。

(1)低压操纵电器:要紧用于电力拖动系统中,要紧有接触器、操纵继电器、启动器、主令电器、电阻器等。

(2)低压配电电器:要紧用于低压配电系统及动力设备中。

要紧有刀开关、熔断器、自动开关等。

另外,在特别环境和工作条件下使用的各类低压电器,常在基本系列产品的基础上举行派生,构成防爆电器、船舶电器、化工电器、高压电器等。

二、低压电器(一)刀开关1、用途:刀开关也称为隔离刀闸,是低压配电器中结构最简单,也是应用最广泛的电器,用于交流额定电压500V以下的配电设备中,起隔离电源的作用,因为它有明显的断开点和断合位置,能够保证检修人员的安全。

一般刀开关别能带负荷操作,装有灭弧罩的刀开关能够别频繁地接通和分断小负荷电路。

刀开关没有过电流爱护装置,使用时应与带有过电流爱护装置的电器串联使用,如熔断器、自动开关等。

2、分类:按极数分:单极、双极、三极;按操作方式分:直截了当手柄操作式、杠杆操作机构式、电动操作机构式;按灭弧结构分:别带灭弧罩、带灭弧罩;3、结构:刀开关基本由动触头、静触头、操作手柄、绝缘底板、接线柱组成。

操作时,推动手柄,使动触头紧紧插入静触头中,电路就被接通。

4、刀开关的安全使用;(1)刀开关的额定电压、额定电流应大于使用电压、电流;(2)安装时,静触头放在上面,接电源,动触头放在下面,接负载;(3)刀开关的拉、合应迅速举行,手柄要处在分合后的准确位置上;(4)刀开关的允许温升是55℃,假如发觉触头变群,应停运,举行维修。

(5)三相刀口拉合时,应保证同步。

灭弧罩要保持完好,杠杆机构动作灵便,各连接部位要可靠,底座清洁,以保持良好的绝缘。

高压负荷开关、断路器、隔离开关作用与区别

高压负荷开关、断路器、隔离开关作用与区别

高压负荷开关、断路器、隔离开关作用与区别负荷开关、隔离开关、断路器都在一次回路中承载回路额定电流。

简而言之呢,断路器是用来保护电路的,负荷开关可以断开和接通系统正常的负载电流,隔离开关的作用也不容忽视,隔离开关在电路中起到明显断开点的作用,以保证维修人员的安全。

高压隔离开关高压隔离开关用途:隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离,以保证检修工作的安全。

隔离开关的触头全部敞露在空气中,具有明显的断开点,隔离开关没有灭弧装置,因此不能用来切断负荷电流或短路电流,否则在高压作用下,断开点将产生强烈电弧,并很难自行熄灭。

甚至可能造成飞弧(相对地或相间短路),烧损设备,危及人身安全,这就是所谓“带负荷拉隔离开关”的严重事故。

隔离开关还可以用来进行某些电路的切换操作,以改变系统的运行方式。

例如:在双母线电路中,可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。

同时,也可以用来操作一些小电流的电路。

(1)分闸后,建立可靠的绝缘间隙,将需要检修的设备或线路与电源用一个明显断开点隔开,以保证检修人员和设备的安全。

(2)根据运行需要,换接线路。

开关由底座、棒式支柱绝缘子、导电闸刀、左右触头和传动部分等组成,也称为V型隔离开关。

根据需要该隔离开关可配装接地闸刀,广泛用于35~110kV电压等级中。

高压负荷开关高压负荷开关的作用:(1)用途高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器,高压负荷开关常与高压熔断器串联配合使用;用于控制电力变压器。

高压负荷开关具有简单的灭弧装置,因为能通断一定的负荷电流和过负荷电流。

但是它不能断开短路电流,所以它一般与高压熔断器串联使用,借助熔断器来进行短路保护。

(2)特点可以隔离电源,有版明显的断开点,多用于固定式高压设备。

没有灭弧装置,在合闸状态下可以通过正常工作电流和短路电路。

严禁带负荷接通和断开电路,常与高压断路器串连使用。

(3)作用作为开断负荷电流及关合短路电流之用,用于分合负荷电流,闭环电流,空载变压器和电缆充电电流,关合短路电流。

高压负荷开关大小选择表

高压负荷开关大小选择表

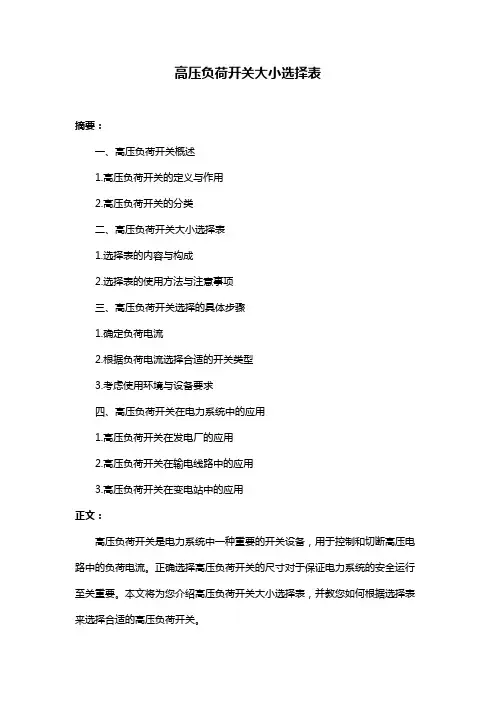

高压负荷开关大小选择表摘要:一、高压负荷开关概述1.高压负荷开关的定义与作用2.高压负荷开关的分类二、高压负荷开关大小选择表1.选择表的内容与构成2.选择表的使用方法与注意事项三、高压负荷开关选择的具体步骤1.确定负荷电流2.根据负荷电流选择合适的开关类型3.考虑使用环境与设备要求四、高压负荷开关在电力系统中的应用1.高压负荷开关在发电厂的应用2.高压负荷开关在输电线路中的应用3.高压负荷开关在变电站中的应用正文:高压负荷开关是电力系统中一种重要的开关设备,用于控制和切断高压电路中的负荷电流。

正确选择高压负荷开关的尺寸对于保证电力系统的安全运行至关重要。

本文将为您介绍高压负荷开关大小选择表,并教您如何根据选择表来选择合适的高压负荷开关。

一、高压负荷开关概述高压负荷开关是一种用于高压电路中控制和切断负荷电流的设备。

它具有灭弧能力强、切断能力高、使用寿命长等特点。

根据开关的结构和灭弧介质,高压负荷开关可分为油断路器、六氟化硫断路器、真空断路器等。

二、高压负荷开关大小选择表高压负荷开关大小选择表是根据电力系统的实际需求和设备参数制定的,主要包括负荷电流、开关类型、额定电压等参数。

使用选择表时,应根据负荷电流选择合适的开关类型,同时还要考虑使用环境、设备要求等因素。

三、高压负荷开关选择的具体步骤1.确定负荷电流:首先需要测量和计算电路中的负荷电流,负荷电流是选择高压负荷开关的重要依据。

2.根据负荷电流选择合适的开关类型:根据选择表,找到与负荷电流相对应的开关类型。

例如,当负荷电流为1000A 时,可以选择油断路器或六氟化硫断路器。

3.考虑使用环境与设备要求:在选择高压负荷开关时,还需考虑使用环境、设备要求等因素。

例如,对于有爆炸危险的场所,应选择防爆型高压负荷开关。

四、高压负荷开关在电力系统中的应用高压负荷开关广泛应用于电力系统的各个环节,如发电厂、输电线路、变电站等。

在发电厂,高压负荷开关用于控制和切断发电机与电网之间的电流;在输电线路,高压负荷开关用于切断故障电路,保护输电线路的安全运行;在变电站,高压负荷开关则用于控制和保护变压器等设备。

详解10kV柱上开关(隔离、负荷、断路器及熔断器)用途与区别

详解10kV柱上开关(隔离、负荷、断路器及熔断器)用途与区别

详解10kV柱上开关(隔离、负荷、断路器及熔断器)⽤途与区别1、什么是柱上开关装于10kV架空配电线路中户外电杆上的开关,⽤于城郊及农村配电⽹中,⽤于分断、闭合、承载线路负荷电流及故障电流的机械开关设备。

柱上开关⼀般由带传感器的开关本体+FTU(馈线⾃动化终端)组成。

下⾯介绍的开关都是柱上隔开开关。

2、柱上开关分类按开断能⼒分:a.柱上隔离开关:不能关合、开断正常负荷电流,有明显断⼝,⽤于隔离线路检修b.柱上负荷开关:能关合、承载、开断正常负荷电流(≤630A),能承载但不能开断故障电流的开关设备。

c.柱上断路器:能关合、承载、开断正常负荷电流(≤630A)以及故障电流的开关设备(≥20kA)。

d.柱上熔断器:有于分断短路电流,保护线路灭弧⽅式:真空灭弧,SF6灭弧,油灭弧(淘汰)灭弧⽅式绝缘⽅式:空⽓绝缘,SF6⽓体绝缘,复合绝缘,油绝缘(已淘汰)按所配控制器分为:按所配控制器分为a.分界型开关:内置零序互感器,具有零序保护功能,配负荷开关或断路器b.电压型负荷开关:可根据两侧线路电压变化来⾃动分合闸c.集中型负荷开关:不能主动开断短路电流的断路SF6绝缘⽓体是⼀种⽆⾊、⽆味、⽆毒的不易燃⽓体,⽽且具有卓越的电绝缘性和灭弧特性,密度为空⽓的5倍,不易泄露。

、柱上隔离开关隔离开关3、柱上柱上隔离开关,⼜称隔离⼑闸,是⼀种没灭弧装置的控制电器,其主要功能是隔离电源,以保证其它电⽓设备的安全检修,因此不允许带负荷操作。

但在⼀定条件下,允许接通或断开⼩功率电路。

是⾼压开关当中使⽤的最多也是最频繁的⼀个电器装置。

柱上隔离开关可⽤于线路设备的停电检修、故障查找、电缆试验、重构运⾏⽅式等,拉开柱上可靠的绝缘间隙,给予⼯作⼈员隔离开关可使需要检修的设备与其他正在运⾏线路隔离,建⽴可靠的绝缘间隙明显的断开标志,保证检修或试验⼯作的安全。

柱上隔离开关优点是造价低、简有可以看见的明显的断开标志单耐⽤。

⼀般作为加空线路与⽤户的产权分界开关,以及作为电缆线路与架空线路的分界开关,还可安装在线路联络负荷开关⼀侧或两侧,以⽅便故障查找、电缆试验和检修更换联络负荷开关等。

3~63kV交流高压负荷开关

3~63kV交流高压负荷开关

中华人民共和国国家3~63kV交流高压负荷开关GB3804-90代替GB3804-88A.C.high voltages for rated voltages from3kV to63kV国家技术监督局1990-11-06批准1991-06-01实施1主题内容与适用范围本标准规定了交流高压负荷开关(以下简称负荷开关)的术语、产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存等方面的要求。

本标准适用于额定电压为3~63kV,额定频率为50Hz的户内、户外三相交流电力系统中配电用的负荷开关及其操动机构和辅助设备。

2引用标准GB763交流高压电器在长期工作时的发热GB1984交流高压断路器GB1985交流高压隔离开关和接地开关GB2706交流高压电器动热稳定试验方法GB3309高压开关设备常温下的机械试验GB5273变压器、高压电器和套管的接线端子GB7354局部放电测量GB7675交流高压断路器的开合电容器组试验GB11022高压开关设备通用技术条件3术语3.1负荷开关能够在正常电路条件(也可以在规定的过载运行条件)下关合、承载和开断电流以及在规定的异常回路条件(例如短路)下,按规定的时间承载电流的开关装置。

3.2通用负荷开关能够进行配电系统中正常发生的直到其额定开断电流的所有关合和开断操作以及能承载和关合短路电流的负荷开关。

3.3专用负荷开关具有通用负荷开关的一种或几种,但非全部功能的负荷开关。

3.4特殊用途负荷开关适宜于作为除了对通用负荷开关规定的开合要求以外的负荷开关。

例如:电动机负荷开关、单个和背对背电容器组负荷开关、频繁操作负荷开关、隔离负荷开关等。

3.5隔离负荷开关在分闸位置,能满足对隔离开关规定的隔离要求的负荷开关。

柱上开关(柱上断路器、柱上分界负荷开关)

柱上开关(柱上断路器、柱上分界负荷开关)

柱上开关(柱上断路器、柱上分界负荷开关)具体可按以下6种方式分类:①按生产国可分为国产和进口2种;②按触头灭弧能力可分为断路器、负荷开关;③按绝缘介质可分为油绝缘、空气绝缘、SF6绝缘;④按操动机构可分为电磁操动机构、弹簧操动机构、永磁操动机构;⑤按控制器的功能可分为断路器、重合器、分段器;⑥按出线套管的材质可分为瓷套管和硅橡胶套管等。2 各类开关的特点2.1 国产开关设备。优点:按国内电力系统的使用特点设计制造;一般采用弹簧操动机构,可进行电动和手动分合闸操作;电流互感器二次电流按5 A设计,可设多组、多变压比,有利于满足继电保护、遥测、计量的不同要求;一般断路器本身配置隔离开关,并且断路器与隔离开关之间设有操作闭锁。缺点:断路器内部多采用空气绝缘,安全性能受周围环境的影响较大;无专用的操作控制箱,继电保护功能靠U,W两相的电流脱扣器来实现,因此无法实现继电保护的上、下级的合理配合,容易造成断路器误动和拒动;操动机构制造工艺粗糙、气密性差,尤其在空气潮湿或沿海地区,在很短的时间内机构部件便有可能严重锈蚀,无法进行正常的操作。2.2 进口断路器。所有进口断路器的共同点是:①电流互感器二次电流按1 A设计,规格有600/1和1000/1等2种;②所有断路器均不配隔离开关;③配有专用的操作控制器,控制器的控制、保护功能齐全,可选择性强,有利于上、下级保护的配合;④多采用零表压下的SF6气体绝缘,密封性能好,内部绝缘不受外部环境的影响,操动机构制造工艺优良且大多密封在SF6气体腔内,现场免维护;⑤价格高,几乎是国产断路器的2倍;⑥订货周期长;⑦一旦断路器发生问题,现场一般不能维修。2.3 断路器、重合器、负荷开关。断路器具有很强的灭弧能力,可切断故障电流,配备含微机保护的控制器,可实现对分支线路的保护。重合器开关本体与断路器完全相同,区别在于控制器的功能上。断路器的控制器功能简单,仅具备控制和线路电流保护功能,其他功能靠FTU实现。而重合器的控制器除了具备断路器控制器的所有功能外,还具有3次以上的重合闸、多种特性曲线、相位判断、程序恢复、运行程序储存、自主判断、与自动化系统的连接等功能,但价格较高。负荷开关可以闭合故障电流,开断额定负荷电流,采用真空和SF6灭弧。其主要作为线路的分段开关,配备智能控制器就成为分段器,造价较低。3 各类操动机构的特点3.1 电磁操动机构。合闸电流大,零部件多,结构复杂。除电动分、合闸外,还可以手动分闸操作。不能手动合闸送电,只可以在没有电源的情况下用合闸手柄合上断路器。不能作为配网自动化的理想选择产品。3.2 永磁操动机构。永磁操动机构是一种新概念的操动机构,它有单稳态和双稳态之分。特点是结构简单,开关状态靠永久磁铁的磁力保持,机械传动部件非常少,机构密封程度较高,受外界影响较小。但其本质上还是电磁操动机构,瞬时功率大及机械特性控制是其难点,控制器较复杂,其启动电容以及电子控制线路的寿命、温度特性及可靠性是操动机构总体可靠性的“瓶颈”,应加以高度重视。永磁操动机构最为致命的缺点是没有手动合闸手柄,在合闸送电时,如果遇到控制器或合闸回路故障将会觉得非常棘手。2014年深圳市安普智信电气有限公司自主研发出一种永磁手动分、合闸机构,其结构较为简单,能够满足断路器在带负荷的情况下进行手动分合闸。

电力负荷开关设备的分类和特点

电力负荷开关设备的分类和特点

电力负荷开关设备的分类和特点电力负荷开关设备是电力系统中重要的配电设备之一,用于控制和保护电力负荷的运行。

根据其特点和应用领域的不同,电力负荷开关设备可以分为以下几类。

一、空气负荷开关空气负荷开关是一种常见的负荷开关设备,其特点是结构简单、可靠性高、适用于中低压设备。

空气负荷开关一般由负荷刀闸和触头组成,能够实现快速的断开和闭合操作。

此外,空气负荷开关的灵敏度较高,能够迅速响应并切断故障电流,起到保护作用。

二、断路器断路器是一种能够在正常负荷和短路情况下切断电路的负荷开关设备。

断路器可分为空气断路器、油浸断路器和真空断路器等不同类型。

其特点是能够承受较高的短路电流,且具有较好的隔离性能和灵活的操作方式。

断路器广泛应用于高压和超高压电力系统中,能够有效保障电力负荷的安全运行。

三、隔离开关隔离开关主要用于对设备进行检修和维护时,切断设备与电源之间的电气连接。

与其他负荷开关设备相比,隔离开关的断开和闭合操作较为缓慢,因此不适用于频繁操作的场合。

隔离开关可分为手动型和电动型,广泛应用于中低压电力系统中,能够确保人员安全和设备的正常运行。

四、负荷开关柜负荷开关柜是将多个负荷开关装置组合在一起形成的集中控制装置,广泛应用于配电系统中。

负荷开关柜一般具有完善的保护、控制和测量功能,能够满足不同负荷的开断和控制要求。

负荷开关柜的特点是结构紧凑、操作便捷,且具有较好的防护性能,能够有效地降低事故风险。

五、智能负荷开关随着智能电网的建设,智能负荷开关成为了电力系统的重要组成部分。

智能负荷开关具有自动化控制、远程监测和故障诊断等功能,能够实现对电力负荷的精确控制和管理。

智能负荷开关的特点是智能化程度高、操作便捷、能耗低等,能够提高电力系统的稳定性和供电质量。

综上所述,电力负荷开关设备根据其特点和应用领域的不同,可分为空气负荷开关、断路器、隔离开关、负荷开关柜和智能负荷开关等多个类别。

每一类负荷开关设备都有其独特的特点和适用范围,能够满足不同电力系统对于负荷控制和保护的需求。

《负荷开关简介》课件

《负荷开关简介》课件
负荷开关简介
负荷开关是一种用于开关电路中电源与负载之间连接的开关装置,用于调节 和控制电流和电压。
什么是负荷开关?
负荷开关是一种用于开关电路中电源与负载之间连接的开关装置,方便控制 电流和电压的调节。
负荷开关的作用
通过控制电源与负载之间的连接和断开,负荷开关实现对电流和电压的调节 和控制,用于保护电路和设备。
负荷开关的分类
负荷开关按工作原理、用途和接线方式进行分类,包括机械负荷开关、电子 负荷开关以及常开/常闭负荷开关等。
负荷开关的特点
1 可靠性高
2 操作简便
负荷开关具有高可靠性,能够正常运行并 保护电路和设备。
负荷开关操作方便,用户可以轻松实现电 路的开关控制。
3 承受高负荷电流
4 寿命长
负荷开关可以承受高负荷电流,适用于各 种不同的电路需求。
负荷开关具有长寿命特性,可持续使用并 保持良好性能。
负荷开关的应用
家庭电器
负荷开关广泛应用于家电产品,例如冰箱、 洗衣机和空调等。
汽车电备。
工业自动化
在工业自动化领域,负荷开关被用于控制机 器和设备的电路连接。
光伏发电
用于太阳能光伏发电系统中,负荷开关能够 精确控制能源的分配和利用。
总结
负荷开关是一种重要的电器元件,通过控制和保护电路,实现对电流和电压的调节和控制。它的可靠性 高、操作简便、能够承受高负荷电流且寿命长,在家庭、工业和汽车等领域有广泛应用。

高压负荷开关基础知识培训

高压负荷开关基础知识培训

八单元:额定工作电流,A。 九单元:额定开断电流,kA。
▉ 户内型高压负荷开关
图3-29所示为FN4-10/600型户内高压真空负荷开关外形 及安装尺寸。采用落地式结构,真空灭弧室装在上部,操动机 构装设在下面,机构部分就是基座。在基座底板上前后对称地 竖立着两排绝缘杆,用来固定和支撑中间的绝缘板。在这块绝 缘板上按三角位置排列,又竖立三组绝缘杆(共计9根),每 一组绝缘板上分别装着压板,真空灭弧室就垂直被压在压板和 中间绝缘板之间。
▉ 高压负荷开关的类型
一单元:F,表示负荷开关;Z,表示真空负荷开关。
二单元:N,户内型;W,户外型。
三单元;设计序号。
四单元:额定电压。

五单元:操动机构代号,有D表示电动操动机构,无D手动。
六单元:熔断器代号,有R表示带熔断器,无R不带熔断器。
七单元:S,表示熔断器装在开关上端,没S时装在下端。
箱体的一端安装操 动机构,箱体底部吸附 剂罩,里面有吸附剂和 充气阀门,吸附剂是用 来吸附六氟化硫气体中 的水分。瓷套管起对地 绝缘、支持动静触头和 引出接线端子的作用。
思考题
❖ 1、什么是熔断器的选择性 ❖ 2、高压负荷开关和其他开关设备的区别
汇报结束! Thanks!
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
高压负荷开关基础知识培训
高压负荷开关
一、高压负荷开关的用途和类型
▉ 高压负荷开关的用途 ▉ 高压负荷开关的分类和型号 二、户内型负荷开关
三、户外型负荷开关
▉ 高压负荷开关的用途
高压负荷开关是一种结构简单,具有一定开断和关合能 力的开关电器。它具有灭弧装置和一定的分合闸速度,能开 断正常的负荷电流和过负荷电流,也能关合一定的短路电流, 但不能开断短路电流。因此,高压负荷开关可用于控制供电 线路的负荷电流,也可用来控制空载线路、空载变压器及电 容器等。

负荷开关-熔断器组合电器教育知识

负荷开关-熔断器组合电器教育知识
最大电弧电压不可以超过电网绝缘水平
• 额定电流的选择:
• 熔断器的额定电流应尽可能接近保护对象的额定电流
• 熔断器的额定电流一般为被保护对象的1.3~1.5倍
教书育人
23
• 但应考虑如下因素:
• 最大的额定负荷电流不应超过熔断器额定电流 • 冷却条件 • 变压器在无负载情况下的涌流
教书育人
24
变压器保护用熔断器的选取
教书育人
28
教书育人
9
• 真空式 • SF6式
教书育人
10
产气式和压气式负荷开关一次系统图
教书育人
11
• 真空式负荷开关一次系统图
教书育人
12
• SF6绝缘负荷开关一次系统图
教书育人
13
HXGN2-10空气绝缘环网柜内的FN12压气式负荷开关
每个单元外形尺寸 宽:600 深:900 高:不超过2200
教书育人
25
• 六、转移电流的概念
• 在转移点附近,三相故障的条件下,最快的熔体熔化的 首开相其撞击器开始使负荷开关分闸,同时其余两相 承载的电流减小至87%,它或者被负荷开关或者被剩 下的熔断器开断。
• 转移点是指负荷开关分闸和熔断器熔断的时刻。该点 对应的电流为转移电流。
• 组合电器的转移电流值取决于两个因素:
• 一、概述:
• 1 、定义:采用负荷开关进行控制,熔断器进行保护 的开关设备
• 2 、组成:负荷开关,限流熔断器,接地开关,带电 显示器,避雷器等
• 3,用途:用于 10 KV 高压配电系统中,来控制和保护 不频繁操作的供电设备,主要是 10/0.4 KV 变压器, 主要应用于10KV用户变压器前端
• 全范围保护熔断器

开启式负荷开关选用方法

开启式负荷开关选用方法

开启式负荷开关选用方法开启式负荷开关是电路保护中的重要组成部分。

它可以对高压电路进行分断、接通操作,防止电气设备过流或短路,保证电线设备和人员安全。

为满足不同场所的要求,选择适合的开关是非常重要的。

下面将介绍开启式负荷开关选用方法。

功能分类开启式负荷开关在使用时主要根据不同的功能进行分类。

主要有以下几个方面:电流大小开启式负荷开关按照承受电流的大小可以分为低压和高压两类。

低压电流主要指的是1000A以下,高压电流则大于1000A,都可以用在不同的配电系统中。

因此,在选择时我们需要根据实际需求来选择。

功能形式开启式负荷开关按照功能形式分为手动和自动两种类型。

手动开关,顾名思义,需要人工手动操作,常用于小型配电系统。

如一般的家庭、工艺等电气设备。

自动开关,则是依据电路中的电流、电压信号等触发机构自动控制的一种开关,主要用于大型发电厂、输电和变电站等大功率电气设备上。

使用安全级别开启式负荷开关可根据安全标准级别进行划分。

一般型开关,只有基本导电和隔离分断功能,安全防护性能较低,使用在一些一般的场所,如一般的民航、机械机构。

安全型开关,具有较高的安全防护性能,具有频繁接通和短时重合闸能力。

如医院、工矿企业等场所。

选用方法在选用开启式负荷开关时,应考虑以下几个方面:电路参数首要的是要根据电路参数、工作电压、工频、额定电流和额定短路分断能力等因素,选择适当的开关,这是关系到开关的正常使用和稳定性的问题。

工作环境其次还要考虑到工作环境的具体条件,如温度、湿度、海拔高度、震动和腐蚀等因素,选择符合要求的开关。

开关类型根据电路的要求,选择必要的功能形式。

如手动还是自动开关、是否具有绝缘测试功能等。

安全性不同的应用场所还需要考虑安全性,安全型开关能够保障相对比较高的安全性。

常见问题开关的安装开关的选型要与实际的用电情况相符,避免电路超载,影响用电安全。

此外还要注意开关的安装位置,距离电器和钢构件的距离,避免安装在有毒易爆或高温等场合。

高压负荷开关的分类

高压负荷开关的分类

高压负荷开关的分类
负荷开关是介于断路器和阻离隔关之间的一种开关电器,具有简略的灭弧设备,能堵截额外负荷电流和必定的过载电流,但不能堵截短路电流。

负荷开关能在正常作业状况下关合和堵截负载电流、励磁电流、充电电流和电容器组电流的开关电器。

高压负荷开关可分以下几种:
1)真空式高压负荷开关:运用真空介质灭弧,电寿数长,相对报价较高,适用于220千伏及以下的商品。

2)油浸式高压负荷开关:运用电弧自身能量使电弧周围的油分化气化并冷却暂停电弧,其构造较为简略,但重量大,适用于35千伏及以下的野外商品。

3)六氟化硫式高压负荷开关:运用六氟化硫气体灭弧,其开断电流大,开断电容电流功用好,但构造较为凌乱,适用于35千伏及以上商品。

4)压气式高压负荷开关:运用开断进程中活塞的压气吹灭电弧,其构造也较为简略,适用于35千伏及以下商品。

5)固体产气式高压负荷开关:运用开断电弧自身的能量使弧室的产气资料发作气体来吹灭电弧,其构造较为简略,适用于35千伏及以下的商品。

6)紧缩空气式高压负荷开关:运用紧缩空气吹灭电弧,能开断较大的电流,其构造较为凌乱,适用于60千伏及以上的商品。

负荷开关的选择原则

负荷开关的选择原则

负荷开关的选择原则1. 负荷开关的定义与作用负荷开关是一种用于控制电气设备开关状态的装置,主要用于接通和断开电路。

它的作用是保护电气设备免受过载、短路和地震等故障的影响,确保电气设备的正常运行和安全使用。

2. 负荷开关的分类负荷开关根据其使用场景和功能可以分为以下几类: - 常规负荷开关:用于一般的电路控制,如照明、插座等。

- 电动负荷开关:用于控制电动设备的开关,如电动机、风机等。

- 照明负荷开关:专门用于照明电路的开关。

- 隔离负荷开关:用于隔离电路,通常用于维修和检修。

- 自动负荷开关:能够根据电气设备的工作状态自动控制开关的状态。

3. 负荷开关的选择原则选择合适的负荷开关对于电气设备的正常运行和安全使用至关重要。

以下是选择负荷开关的原则:3.1 电流负荷能力负荷开关的额定电流应大于或等于负载电路的最大电流。

如果负荷开关的额定电流小于负载电路的最大电流,就会导致负荷开关过载,甚至引发火灾等安全事故。

因此,在选择负荷开关时,需根据负载电路的特点和额定电流来确定负荷开关的电流负荷能力。

3.2 电压负荷能力负荷开关的额定电压应与负载电路的电压相匹配。

如果负荷开关的额定电压小于负载电路的电压,就无法正常工作,可能会导致开关击穿或烧坏。

因此,在选择负荷开关时,需根据负载电路的电压来确定负荷开关的电压负荷能力。

3.3 断路能力负荷开关的断路能力是指其能够安全断开负载电路的能力。

断路能力应大于负载电路的短路电流,以确保在短路故障发生时能够及时断开电路,避免进一步损坏设备或引发火灾等安全事故。

在选择负荷开关时,需根据负载电路的短路电流来确定负荷开关的断路能力。

3.4 使用环境负荷开关的使用环境也是选择的考虑因素之一。

例如,如果负荷开关将用于潮湿或腐蚀性环境,需要选择防水、防腐蚀的负荷开关。

如果负荷开关将用于高温环境,需要选择耐高温的负荷开关。

根据实际使用环境的特点来选择负荷开关,可以确保负荷开关的正常运行和寿命。

负荷开关的工作原理

负荷开关的工作原理

负荷开关(Load Break Switch)是一种用于配电系统的开关设备,它能够关合、承载和开断正常条件下的电流,并且能够通过规定的异常电流,如短路电流。

负荷开关通常用于切换负荷电流,而不是用于切断短路故障电流,尽管它具有一定的断路能力。

以下是负荷开关的工作原理:1. 开关组件:- 负荷开关由固定的触头(刀片)和可移动的触头(触头)组成。

固定触头通常与电源相连,而可移动触头则连接到负载或断路器。

2. 操作机制:- 负荷开关的操作可以通过手动机械操作或通过电动机驱动。

在手动操作中,操作者通过旋转开关手柄来打开或关闭电路。

在电动操作中,开关的驱动通常由控制系统或断路器辅助。

3. 灭弧装置:- 负荷开关通常配备有灭弧装置,用于在开断电流时熄灭电弧。

灭弧装置可以是简单的金属板,也可以是更复杂的气体灭弧室(如六氟化硫SF6)或压缩空气系统。

4. 弹簧操作机构:- 负荷开关的触头通常由弹簧操作机构驱动,这些机构在操作时储存能量,并在需要时释放,以实现快速和可靠的触头接触。

5. 分合闸过程:- 当负荷开关合闸时,可移动触头与固定触头接触,形成电路。

当开关分闸时,可移动触头从固定触头分离,切断电路。

6. 安全特性:- 负荷开关设计有安全特性,如防止误操作的安全锁定装置,以及确保在开断过程中电弧得到有效灭弧的机制。

7. 适用范围:- 负荷开关适用于10千伏以下的配电线路,它们通常与高压熔断器配合使用,以提供短路保护。

负荷开关的工作原理涉及到电气、机械和热力学的多个方面,其设计和操作需要考虑到可靠性、安全性和维护简便性。

通过正确的选择、安装和操作,负荷开关可以有效地管理配电系统中的负荷电流,并确保电力系统的稳定运行。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

负荷开关分类
一、高压负荷开关分类。

①固体产气式高压熔断器:利用开断电弧本身的能量使弧室的产气材料产生气体来吹灭电弧,其结构较为简单,适用于35千伏及以下的产品。

②压气式高压负荷开关:利用开断过程中活塞的压气吹灭电弧,其结构也较为简单,适用于35千伏及以下产品。

③压缩空气式高压负荷开关:利用压缩空气吹灭电弧,能开断较大的电流,其结构较为复杂,适用于60千伏及以上的产品。

④SF6式高压负荷开关:利用SF6气体灭弧,其开断电流大,开断电容电流性能好,但结构较为复杂,适用于35千伏及以上产品。

⑤油浸式高压负荷开关:利用电弧本身能量使电弧周围的油分解气化并冷却熄灭电弧,其结构较为简单,但重量大,适用于35千伏及以下的户外产品。

⑥真空式高压负荷开关:利用真空介质灭弧,电寿命长,相对价格较高,适用于220千伏及以下的产品。

高压负荷开关的工作原理与断路器相似。

一般装有简单的灭弧装置,但其结构比较简单。

一种压气式高压负荷开关,其工作过程是:分闸时,在分闸弹簧的作用下,高压穿墙套管主轴顺时针旋转,一方面通过曲柄滑块机构使活塞向上移动,将气体压缩;另一方面通过两套四连杆机构组成的传动系统,高压穿墙套管使主闸刀先打开,然后推动灭弧闸刀使弧触头打开,气缸中的压缩空气通过喷口吹灭电弧。

合闸时,通过主轴及传动系统,使主闸刀和灭弧闸刀同时顺时针旋转,弧触头先闭合;主轴继续转动,使主触头随后闭合。

在合闸过程中,高压限流熔断器分闸弹簧同时贮能。

由于负荷开关不能开断短路电流,故常与限流式高压熔断器组合在一起使用,利用限流熔断器的限流功能,不仅完成开断电路的任务并且可显著减轻短路电流所引起的热和电动力的作用。

低压负荷开关又称开关熔断器组。

适于交流工频电路中,以手动不频繁地通断有载电路;也可用于线路的过载与短路保护。

通断电路由触刀完成,过载与短路保护由熔断器完成。

70年代以前所用的胶盖刀开关和铁壳开关均属于低压负荷开关。

高压熔断器小容量的低压负荷开关触头分合速度与手柄操作速度有关。

容量较大的低压负荷开关操作机构采用弹簧储能动作原理,分合速度与手柄操作的速度快慢无关,结构较简单,并附有可靠的机械联锁装置,盖子打开后开关不能合闸及开关合闸后盖子不能打开,可保证工作安全。
