电路及磁路基础(I)复习提纲
第一章 电与磁 复习
2、直线电流的磁场 分布规律： 以导线上各点为 圆心 的一个个 同心圆， 离直线电流越近，磁性越 强，反之越 弱 。
3、安培定则（一） 用 右 手握住导线，让大拇指所指的方 向跟电流方向一致，那么弯曲的四指所 指的方向就是 磁感线 环绕方向。
2、磁悬浮列车：
异名磁极互相吸引
同名磁极互相排斥
3、电铃
4、电磁起重器
第四节：电动机 1、通电直导线在磁场中的受力实验。 (１)通电导体在磁场中受到 力 的作用。 (２)磁场对通电导体作用力的方向跟 电流方向 和 磁场方向 有关。
(３)当只改变 电流方向 或只改变 磁场方向时， 通电导体受到的磁力方向 发生 改变。 (４)同时改变电流方向和磁场方向时,通 电导体受到的磁力的方向 不变 。 ( 5)通电导体在磁场中会受到力的大小 与 磁场强弱、 电流大小 、导体长短有关。
A、方向向右，逐渐减小 B、方向向右，逐渐增大 C、方向向左，逐渐减小 D、方向向左，逐渐增大
5．将一根导线平行置于静止的小磁针上 方，当开关闭合时，小磁针发生偏转， 这说明通电导体周围存在着 磁场 ，将电 源的正负极对调，再闭合开关，观察小 磁针偏转方向的变化，可发现电流的磁 场方向与电流方向 有关。
5、磁体可分为天然磁体和人造磁 体，通常我们看到和使用的磁体都 是 人造磁体 ，它们都能长期保持 磁性，通称为 永磁体 。
6、当使原来没有磁性的物体得到磁性的过程，叫做
磁化。
铁棒被磁化后，磁性容易消失，称为 软磁体 。钢被磁 化后，磁性能够长期保持，称为 硬磁体或永磁体， 钢 是 制造永磁体的好材料。人造磁体就是永磁体 。

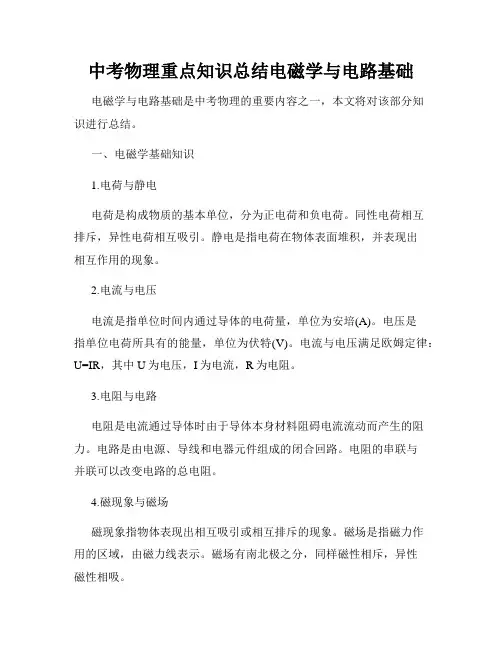

中考物理重点知识总结电磁学与电路基础
中考物理重点知识总结电磁学与电路基础电磁学与电路基础是中考物理的重要内容之一，本文将对该部分知识进行总结。
一、电磁学基础知识1.电荷与静电电荷是构成物质的基本单位，分为正电荷和负电荷。
同性电荷相互排斥，异性电荷相互吸引。
静电是指电荷在物体表面堆积，并表现出相互作用的现象。
2.电流与电压电流是指单位时间内通过导体的电荷量，单位为安培(A)。
电压是指单位电荷所具有的能量，单位为伏特(V)。
电流与电压满足欧姆定律：U=IR，其中U为电压，I为电流，R为电阻。
3.电阻与电路电阻是电流通过导体时由于导体本身材料阻碍电流流动而产生的阻力。
电路是由电源、导线和电器元件组成的闭合回路。
电阻的串联与并联可以改变电路的总电阻。
4.磁现象与磁场磁现象指物体表现出相互吸引或相互排斥的现象。
磁场是指磁力作用的区域，由磁力线表示。
磁场有南北极之分，同样磁性相斥，异性磁性相吸。
二、电磁感应与电磁波1.法拉第电磁感应定律法拉第电磁感应定律指当导线与磁场相互作用时，导线中就会产生感应电动势，在闭合回路中会形成感应电流。
感应电动势的大小与磁场的变化率成正比，方向由楞次定律决定。
2.楞次定律与电磁感应规律楞次定律指感应电流总是使磁场的改变产生抵消的效果，使得感应电流产生的磁场与原磁场方向相反。
电磁感应规律包括电动势大小与导线长度、导线与磁场的相对速度、磁场强度等因素的关系。
3.电磁波与光的本质电磁波是由变化的电场和磁场相互作用而产生的波动现象。
光是电磁波的一种，可以看作是具有特定波长和频率的电磁波。
光的本质是波粒二象性，既可以看作波动也可以看作粒子。
三、电路的应用1.串联与并联串联是指电流依次通过电阻，总电阻为各电阻之和。
并联是指电流分别通过电阻，总电阻为各电阻倒数之和的倒数。
串联与并联可以用于家庭电路的布线或灯泡的连接方式。
2.电功与功率电功是指电流通过电路时所做的功，单位为焦耳(J)。
功率是指单位时间内做功的大小，单位为瓦特(W)。
电路基础复习提纲
一、填空题1、不论是电能的传输和转换，还是信号的传递和处理，其中电源或信号源的电压或电流，被称为激励，而激励在电路各部分产生的电压和电流称为响应。
2、KCL是电流连续性原理的体现，KVL则是电位单值性原理的反映。
3、对一个实际电源来说，当没有电流流过，内部没有电能消耗时，其电动势和端电压必定是大小相等，方向相反。
4、对于线性电阻元件，若它的电阻为无穷大，则当电压是有限值时，其电流总是零，这时就把它称为“开路”；若它的电导为无限大，则当电流是有限值时，其端电压总是零，这时就把它称为“短路”。
5、各种电器设备或元器件的电压、电流及功率都规定一个限额，这个限额就称为电器设备的额定值，包括额定电压、额定电流和额定功率。
6、电气设备可能有三种运行状态：当电气设备电压、电流和功率的实际值小于额定值时，称电气设备为欠载运行状态；当电气设备电压、电流和功率的实际值大于额定值时，称电气设备为过载运行状态；当电气设备电压、电流和功率的实际值等于额定值时，称电气设备为满载运行状态。
7、电路中，若某元件开路，则流过它的电流必为零。
8、电感元件也是一种储能元件，某一时刻t的储能只取决于电感L及这一时刻电感的电流值，并与其中电流的平方成正比。
电感元件具有“阻交流、通直流”或“阻高频、通低频”的特性。
9、在线性电路叠加定理分析中，不作用的独立电压源应将其短路。
10、实际电压源的电路模型是理想电压源与电阻串联的组合。
11、正弦交流电的三要素是振幅，频率，初相位。
12在正弦交流电路中,电感电压的相位前电流相位90 。
13、星形连接的三相电源，每一相相电压为220V，则线电压为380V 。
14、工程上凡是谈到周期电压和电流或电动势时，若无特殊说明，都是指有效值。
在交流测量仪表上指示的电压或电流都是有效值，在分析各种电子器件的击穿电压或电气设备绝缘耐压时，要按最大值考虑。
15、电路根据其基本功能可以分为两类，第一类是用来实现电能的传递和转换。
初中物理电与磁知识点总结及真题整理解析(一)
初中物理电与磁知识点总结及真题整理解析（一）引言概述：初中物理电与磁是物理学的基础知识之一，它涉及到电流、电阻、磁场等概念。
本文将对初中物理电与磁的相关知识点进行总结，并提供一些真题整理解析，帮助学生更好地理解和掌握这些知识。
正文内容：一、电流与电路1. 电流是什么？电流的单位是什么？2. 什么是电路？电路中的两个基本元件是什么？3. 串联电路和并联电路的区别是什么？4. 如何计算电流和电路中的电阻？5. 电阻对电流的影响是什么？二、电阻与电压1. 什么是电阻？常见的电阻体有哪些？2. 如何计算电阻的大小？3. 电流对电阻的影响是什么？4. 什么是电压？如何计算电压？5. 电压对电流和电阻的影响是什么？三、磁场与磁力1. 磁场是什么？磁场的特点是什么？2. 如何用磁铁检测磁场？3. 磁场的方向如何表示？4. 什么是磁力？如何计算磁力的大小？5. 磁力对物体的作用有哪些？四、电磁感应1. 什么是电磁感应？常见的电磁感应现象有哪些？2. 电磁感应的原理是什么？3. 如何计算电磁感应中的电流和电压？4. 什么是感应电动势？如何计算感应电动势？5. 电磁感应在生活中的应用有哪些？五、电磁铁与电磁波1. 什么是电磁铁？它的原理是什么？2. 电磁铁的应用有哪些？3. 什么是电磁波？电磁波有哪些特性？4. 电磁波的分类有哪些？它们在生活中的应用有哪些？5. 电磁波和光波有何区别？总结：初中物理电与磁是一个重要的知识点，在理解和掌握这些知识时，我们需要了解电流与电路、电阻与电压、磁场与磁力、电磁感应以及电磁铁与电磁波等方面的基本概念和原理。
通过阅读本文并进行真题整理解析，相信学生们能够更好地理解和应用这些知识，提高物理学习的效果。
《电与磁》复习提纲-精选学习文档
《电与磁》复习提纲一、磁现象1.磁性：磁铁能吸引铁、钴、镍等物质的性质(吸铁性)。
2.磁体：定义：具有磁性的物质。
分类：永磁体分为天然磁体、人造磁体。
3.磁极：定义：磁体上磁性最强的部分叫磁极。
(磁体两端最强中间最弱)种类：水平面自由转动的磁体，指南的磁极叫南极(S)，指北的磁极叫北极(N)。
作用规律：同名磁极相互排斥，异名磁极相互吸引。
说明：最早的指南针叫司南。
一个永磁体分成多部分后，每一部分仍存在两个磁极。
4.磁化：①定义：使原来没有磁性的物体获得磁性的过程。
磁铁之所以吸引铁钉是因为铁钉被磁化后，铁钉与磁铁的接触部分间形成异名磁极，异名磁极相互吸引的结果。
②钢和软铁的磁化：软铁被磁化后，磁性容易消失，称为软磁材料。
钢被磁化后，磁性能长期保持，称为硬磁性材料。
所以制造永磁体使用钢，制造电磁铁的铁芯使用软铁。
5.物体是否具有磁性的判断方法：①根据磁体的吸铁性判断。
②根据磁体的指向性判断。
③根据磁体相互作用规律判断。
④根据磁极的磁性最强判断。
练习：☆磁性材料在现代生活中已经得到广泛应用，音像磁带、计算机软盘上的磁性材料就具有硬磁性。
(填“软”和“硬”)磁悬浮列车底部装有用超导体线圈饶制的电磁体，利用磁体之间的相互作用，使列车悬浮在轨道的上方以提高运行速度，这种相互作用是指：同名磁极的相互排斥作用。
☆放在条形磁铁南极附近的一根铁棒被磁化后，靠近磁铁南极的一端是磁北极。
☆用磁铁的N极在钢针上沿同一方向摩擦几次钢针被磁化如图那么钢针的右端被磁化成S极。
二、磁场1.定义：磁体周围存在着的物质，它是一种看不见、摸不着的特殊物质。
磁场看不见、摸不着我们可以根据它所产生的作用来认识它。
这里使用的是转换法。
通过电流的效应认识电流也运用了这种方法。
2.基本性质：磁场对放入其中的磁体产生力的作用。
磁极间的相互作用是通过磁场而发生的。
3.方向规定：在磁场中的某一点，小磁针北极静止时所指的方向(小磁针北极所受磁力的方向)就是该点磁场的方向。
大一上电路与磁路知识点
大一上电路与磁路知识点电路与磁路是电子学的基础知识，对于学习电子工程的同学来说至关重要。
在大一上学期，我们将接触到一些基本的电路与磁路知识点，本文将对这些知识点进行系统的介绍和概述。
一、电路基础知识1. 电路的分类：根据电流的特性、电压的作用方式和电流的方向等因素，电路可以分为直流电路和交流电路。
2. 基本电路元件：电路中常见的基本元件有电阻、电容和电感。
它们分别用来阻碍电流、存储电荷和储存磁能。
3. 电路定律：欧姆定律、基尔霍夫定律和功率定律是电路中的重要定律，它们描述了电流、电压和功率之间的关系。
二、电路分析方法1. 网络图与基尔霍夫定律：利用网络图的表示方法和基尔霍夫定律（即电流定律和电压定律），可以对复杂电路进行简化和分析。
2. 正弦交流电路的分析：对于交流电路，我们需要引入复数的概念，使用复数法或相量法进行分析和计算。
3. 相电流与相电压：在交流电路中，相电流和相电压是描述电路状况的重要参数，通过相电流和相电压可以计算出电路的功率、阻抗等信息。
三、磁路基础知识1. 磁场的产生与性质：电流通过导线时会产生磁场，磁场有磁感应强度、磁通量和磁场强度等物理量来描述。
2. 磁性材料与磁路：铁、钴、镍等材料具有良好的磁性，可以用来构建磁路。
磁路中存在着磁阻、磁感应强度、磁力等概念。
3. 磁路的分析方法：类似于电路的分析，磁路也可以使用网络图和基尔霍夫定律进行分析和计算。
四、电磁感应与电动势1. 法拉第电磁感应定律：当磁通量发生变化时，会在电路中产生感应电动势，这是法拉第电磁感应定律的基本内容。
2. 洛伦兹力与动生电动势：磁场中带电粒子会受到洛伦兹力的作用，导致电荷在导体中产生电势差，即动生电动势。
3. 互感与自感：当电路中存在两个或多个线圈时，线圈之间会产生互相感应的现象，即互感。
而单个线圈中的自感现象则称为自感。
五、信号与系统基础1. 信号与系统的基本概念：信号是信息的载体，系统是信号的处理者。
《电与磁》复习提纲精华版
《电与磁》复习提纲一、磁现象：1、磁性：磁铁能吸引铁、钴、镍等物质的性质（吸铁性）2、磁体： 定义：具有磁性的物质分类：永磁体分为天然磁体、人造磁体3、磁极：定义：磁体上磁性最强的部分叫磁极。
（磁体两端最强中间最弱）种类：水平面自由转动的磁体，指南的磁极叫南极（S ），指北的磁极叫北极（N ）作用规律：同名磁极相互排斥，异名磁极相互吸引。
说明：最早的指南针叫司南 。
一个永磁体分成多部分后，每一部分仍存在两个磁极。
4、磁化： ① 定义：使原来没有磁性的物体获得磁性的过程。
磁铁之所以吸引铁钉是因为铁钉被磁化后，铁钉与磁铁的接触部分间形成 异名磁极，异名磁极相互吸引的结果。
②钢和软铁的磁化：软铁被磁化后，磁性容易消失，称为软磁材料。
钢被磁化后，磁性能长期保持，称为硬磁性材料。
所以制造永磁体使用钢 ，制造电磁铁的铁芯使用软铁。
5、物体是否具有磁性的判断方法：①根据磁体的吸铁性判断。
②根据磁体的指向性判断。
③根据磁体相互作用规律判断。
④根据磁极的磁性最强判断。
练习：☆磁性材料在现代生活中已经得到广泛应用，音像磁带、计算机软盘上的磁性材料就具有硬磁性。
（ 填“软”和“硬”）☆ 磁悬浮列车底部装有用超导体线圈饶制的电磁体，利用磁体之间的相互作用，使列车悬浮在轨道的上方以提高运行速度，这种相互作用是指：同名磁极的相互排斥作用。
☆用磁铁的N 极在钢针上沿同一方向摩擦几次钢针被磁化如图那么钢针的右端被磁化成 S 极。
二、磁场：1、定义：磁体周围存在着的物质，它是一种看不见、摸不着的特殊物质。
磁场看不见、摸不着我们可以根据它所产生的作用来认识它。
这里使用的是转换法。
通过电流的效应认识电流也运用了这种方法。
2、基本性质：磁场对放入其中的磁体或易被磁化的物体产生力的作用。
磁极间的相互作用是通过磁场而发生的。
3、方向规定：在磁场中的某一点，小磁针北极静止时所指的方向（小磁针北极所受磁力的方向）就是该点磁场的方向。
4、磁感线：①定义：在磁场中画一些有方向的曲线。
最新整理初二物理教案《电与磁》期末复习提纲.docx
最新整理初二物理教案《电与磁》期末复习提纲《电与磁》期末复习提纲第六部分电与磁一、磁场1、物体具有吸引铁、钴、镍等物体的性质，该物体就具有了磁性。
具有磁性的物体叫做磁体。
2、磁体两端磁性最强的部分叫磁极，磁体中间磁性最弱。
当悬挂静止时，指向南方的叫南极(S)，指向北方的叫北极(N)。
3、同名磁极互相排斥，异名磁极互相吸引。
4、磁体周围存在一种物质，能使磁针偏转，叫做磁场。
磁场对放入它里面的磁体会产生力的作用。
5、在物理学中，为了研究磁场方便，我们引入了磁感线的概念。
磁感线总是从磁体的北极出来，回到南极。
6、地球也是一个磁体，所以小磁针静止时会由于同名磁极互相排斥，异名磁极互相吸引的原理指向南北，由此可知，地磁南极在地理北极附近，地磁北极在地理南极附近。
7、地磁南极与地理北极、地磁北极与地理南极并不完全重合，中间有一个夹角，叫做磁偏角，是由我国宋代学者沈括首先发现的。
8、一些物体在磁体或电流的作用下会获得磁性，这种现象叫做磁化。
有些物体在磁化后磁性能长期保存，叫永磁体(如钢);有些物体在磁化后磁性在短时间内就会消失，叫软磁体(如软铁)。
二、电生磁1、通电导线的周围有磁场，磁场的方向跟电流的方向有关，这种现象叫做电流的磁效应。
这一现象是由丹麦物理学家奥斯特在1820年发现的。
2、把导线绕在圆筒上，做成螺线管，也叫线圈，在通电情况下会产生磁场。
通电螺线管的磁场相当于条形磁体的磁场。
3、通电螺线管的磁场方向与电流方向以及螺线管的绕线方向有关。
磁场的强弱与电流强弱、线圈匝数、有无铁芯有关。
4、在通电螺线管里面加上一根铁芯，就成了一个电磁铁。
可以制成电磁起重机、排水阀门等。
5、判断通电螺线管的磁场方向可以使用右手定则：将右手的四指顺着电流方向抓住螺线管，姆指所指的方向就是该螺线管的北极。
三、电磁继电器扬声器1、继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路的装置。
实质上它就是利用电磁铁来控制工作电路的一种开关。
中考物理电与磁复习知识点
中考物理电与磁复习知识点电学是初中物理的重要内容，也是中考必考的内容。
电学分为电源、电路、用电器、开关等几部分，其中重点是电路和用电器部分，这是中考的重点内容之一。
在复习时，首先应该对电学的基本概念、基本规律有一个全面的了解和掌握，包括电源、电路、用电器、开关等几部分的基本概念和基本规律。
应该注重实验操作和实验数据的分析。
中考电学的实验主要有串并联电路的连接、欧姆定律的探究、电能和电功率的测量等，在实验中应该注意观察实验现象，记录实验数据，并对数据进行处理和分析。
应该注重电学与其他学科的，如与数学的，在处理电学问题时常常需要用到数学中的一些基本概念和基本方法，如比例、方程等。
中考物理电与磁的复习应该注重全面、注重实验操作和实验数据的分析、注重与其他学科的，只有这样才能更好地备战中考。
①带电（荷）：摩擦过的物体有了吸引物体的轻小物体的性质，我们就说物体带了电（荷）。
②摩擦起电现象：摩擦过的物体吸引轻小物体的现象。
④电荷相互作用的规律：同种电荷互相排斥，异种电荷互相吸引。
应用：验电器。
⑤电荷量：电荷的多少叫电荷量，简称电荷。
单位：库仑(C)。
原子结构：原子由带正电的原子核和带负电的电子组成，电子围绕原子核高速运动。
通常情况下，原子核带的正电荷与所有核外电子总共带的负电荷在数量上相等，整个原子呈中性，也就是原子对外不显带电的性质。
人们把最小电荷叫做原电荷。
1e=6X10-19C，任何带电体的带的电荷都是e的整数倍。
善于导电的物体叫做导体，常见导体：金属、石墨、人体、大地、酸碱盐溶液等。
不善于导电的物体叫做绝缘体，常见绝缘体：橡胶、玻璃、陶瓷、塑料、油。
摩擦起电的实质是电子的转移，电子从一个物体转移到另一个物体。
不同的物体约束电子的能力不同，在摩擦起电过程中，约束电子能力弱的物体因为失去电子，有了多余的正电荷而带上了正电；约束电子能力强的物体因为得到电子，有了多余的电子而带负电。
两个物体所带电荷是等量异种电荷，电荷总量没有发生改变。
电路分析基础复习提纲
电路分析基础复习提纲第一章1.参考电压和参考电流的表示方法。
(1)电流参考方向的两种表示：A）用箭头表示：箭头的指向为电流的参考方向。
(图中标出箭头）B）用双下标表示：如i AB , 电流的参考方向由A指向B。
(图中标出A、B）(2) 参考电压方向: 即电压假定的正方向，通常用一个箭头、“+”、”-”极性或“双下标”表示。
（3）电路中两点间的电压降就等于这两点的电位差，即U ab = V a- V b2.关联参考方向和非关联参考方向的定义若二端元件上的电压的参考方向与电流的参考方向一致（即参考电流从参考电压的正极流向负极），则称之为关联参考方向。
否则为非关联参考方向。
d ()d ()()()()d d q t u t q t C u t i t C t t=⋅⇒==3. 关联参考方向和非关联参考方向下功率的计算公式：（1）u, i 取关联参考方向：p = u i （2）u, i 取非关联参考方向：p =- ui按此方法，如果计算结果p>0，表示元件吸收功率或消耗功率；p<0，表示发出功率或产生功率。
关联参考方向和非关联参考方向下欧姆定律的表达式：（1）电压与电流取关联参考方向: u = Ri（2）电压与电流取非关联参考方向: u =–Ri 。
4．电容元件（1）伏安特性 （2）两端的电压与与电路对电容的充电过去状况有关（3）关联参考方向下电容元件吸收的功率 （4）电容元件的功率与储能5．电感元件 d ()()()()()d Cu t p t u t i t C u t t =⋅=⋅21()d d ()2C C W p t t C u u C u t ==⋅=⋅⎰⎰（1）电感元件的电压-电流关系——伏安特性（2）电感两端的电压与流过的电流无关,而与电流的变化率成正比（3）电感元件的功率与储能6．实际电压源随着输出电流的增大，端电压将下降，可以用理想电压源U S 和一个内阻R 0串联来等效。
物理学中初中阶段的电路与磁学知识点归纳与解析
物理学中初中阶段的电路与磁学知识点归纳与解析物理学是自然科学领域的一门学科，涉及了广泛的知识点。
在初中阶段，电路和磁学是物理学的重要内容。
本文将对初中阶段的电路和磁学知识进行归纳和解析，帮助读者更好地理解和掌握这些内容。
一、电路知识点1. 电流与电荷电路中的电流是指单位时间内通过导线横截面的电荷量。
其单位是安培(A)，常用符号是I。
电荷是电子的基本粒子，通常用单位库仑(C)表示。
电流与电荷的关系可以用电流公式 I = Q/t 表示，其中Q是电荷量，t是通过的时间。
2. 串联与并联在电路中，电器元件可以串联连接也可以并联连接。
串联连接是指将多个电器元件的两端依次相连，形成一个电流的通路。
并联连接是指将多个电器元件的两端相连在一起，形成一个电流的分路。
3. 电阻与电压电阻是指电路中阻碍电流通过的性质。
其单位是欧姆(Ω)，常用符号是R。
电压是指电路两点之间的电势差，也可以理解为单位电荷通过该点时所做的功。
其单位是伏特(V)，常用符号是U。
电压与电阻和电流之间的关系可以用欧姆定律 U = I * R 表示。
4. 电阻和导体导体是指具有良好导电性质的物质，如铜、铝等。
电阻是导体对电流的阻碍作用。
导体的电阻与导体的材料、长度、横截面积等因素有关。
电阻与导体的关系可以用电阻公式R = ρ * l / A 表示，其中ρ是导体电阻率，l是导体长度，A是导体横截面积。
二、磁学知识点1. 磁性物质与磁场磁性物质具有自身的磁性，可以被磁铁吸引。
磁场是指磁物体周围的一种物理场，具有磁力作用。
磁场的方向可以用磁场线表示，磁场线自磁南极（N极）指向磁北极（S极）。
2. 磁力与磁场强度磁力是磁场对带电粒子或磁性物体的作用力。
磁场强度是指单位磁极在某一点产生的磁场力的大小。
磁力与磁场强度之间的关系可以用磁场公式F = B * q * v * sinθ 表示，其中F是磁力，B是磁场强度，q 是电荷量，v是电荷的速度，θ是速度与磁场方向之间的夹角。
磁路和电路基础知识
第一章 磁路和电路基础知识电路是由电气元件和设备组成的总体。
它提供了电流通过的途径，进行能量的转换、 电能的传输和分配，以及信号的处理等。
例如，发电机将机械能转换为电能：电动机将电 能转换成机械能：变压器和配电线路把电能分配给各用电设备：电子放大器或磁放大器可 把所施加的信号经过处理后输出。
一台大型工程机械的电路是由若干简单电路组成的。
因此，掌握简单电路的规律、特 点和分析方法是学懂整机电路并指导实践的必要基础。
为了满足初学电工者的要求和节省 查阅参考书的时间，本章对大型工程机械电路中必要的磁路和电路基础知识有重点地作了 介绍。
1.1 磁路和磁化电和磁是紧密相关的，电流能产生磁场，而变动的磁场或导体切割磁力线又会产生电 动势。
初学电工者往往只注意电而不重视磁。
其实在很多情况下没有磁路知识是不可能学 懂电路的，例如电机、变压器、互感器、接触器和磁放大器等的工作原理都与磁密切相关。
图1.1是一个均匀密绕的空心环形线圈，匝数为 。
当电流I 通过线圈时，在环形线圈内就产生磁场。
环内磁力线是一些以o 为圆心的同心圆，其方向可用右手螺旋定则确定。
磁力线通过的路径称为磁路，环形线圈的磁路是线圈所包围的圆环。
图1.1 环形线圈(一)磁感应强度描述某点磁场强弱和方向的物理量称为磁感应强度。
它不但有大小而且有方向，是一个矢量。
它的方向与该点的磁力线方向一致。
环形线圈内中心线上P 点的磁感应强度lIw r Iw B μπμ==2 （1.1） 式中 μ --表征磁路介质对磁场影响的 物理量，叫做导磁率：r --P 点到圆心的距离：l --磁路的平均长度。
（二）磁通为了描述磁路某一截面上的磁场情况，把该截面上的磁感应强度平均值与垂直于磁感应强度方向的面积s 的乘积称为通过这块面积的磁通，即Bs =φ （1.2）（三）磁场强度为了排除介质对磁场的影响，使计算更加方便，引入磁场强度这个物理量，其定义是μB H =（1.3）环形线圈中P 点的磁场强度为 lIw BH ==μ （1.4） （四）磁势环形线圈中的磁通是因为在w 匝的线圈中通过电流I 而产生的，所以仿照电路中电势的意义把w 与I 的乘积称为磁势[]Iw F = （1.5）(五)磁阻描述磁路对磁通阻碍作用大小的物理量称为磁阻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路及磁路基础复习提纲
1、电路分析计算过程中电压电流参考方向概念、电压电流正负值的意义。
2、电流与电压的参考方向关联与非关联的判断。
3、电源等效变换的计算（电压源串电阻电流源并电阻），相互等效变换数
量关系与方向关系，会画等效电路图。
4、会Y-Δ与Y-Δ等效变换的计算（重点是对称状况的），会画等效电路图。
5、会根据节点法列出电路的结点电压方程组（只列方程不求解）。
6、交流电路中电阻、电感、电容等串联的总电压与分电压大小关系。
7、无功功率概念的理解（即无功功率在电路中的作用）。
8、视在功率数值与有功功率和无功功率的关系。
9、感性负载通过并联电容提高功率因数的原理特点、电流相量图。
10、电路的输入等效电阻计算。
11、已知一正弦量，会确定该正弦量的最大值、有效值、角频率、频率、周期、
初相位。
12、正弦量初相位的准确确定，同频率正弦量的相位差计算。
13、根据R、L、C串联或并联电路的复阻抗，确定电路的感性、容性、阻性
14、会用相量形式的戴维宁定理计算交流电路中的电流、电压。
15、会用相量形式的叠加原理计算交流电路中的电流、电压。
16、相量法在交流电路计算中的运用：正弦交流电路的电流、电压，电压与电
流之间的相位差，有功功率P、无功功率Q、视在功率S，会画电流、电压的相量图。
