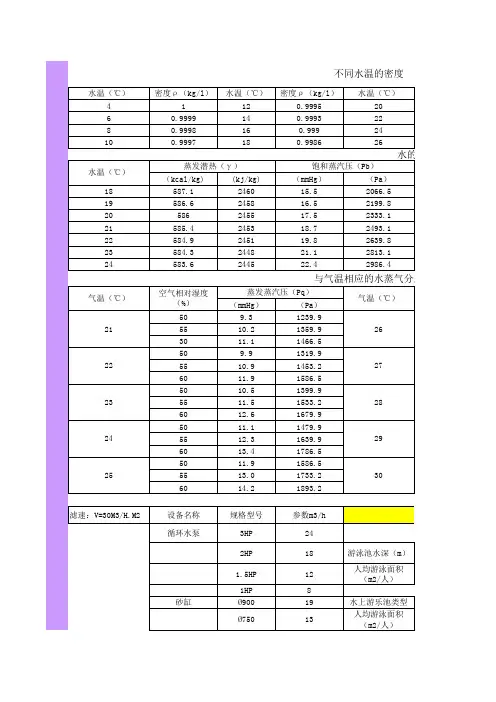

泳池设备计算选型

游泳池水处理系统选型设备配置的各项技术指标计算书（一）水处理系统工艺设计说明

1、室内游泳池循环水处理工艺设计依据——主要技术参数

2、游泳池循环水处理工艺设计依据——国家有关标准及规范：

《国际游泳联合会标准》FINA1998-2000

《建筑给水排水设计规范》GB50015-2003

《游泳池给水排水工程技术规程》CJJ122-2008

《美国国家公共游泳池标准》ANSI/NSPI-1 1991 《游泳池水质标准》CJT244-2016

3、游泳池循环水处理工艺设计依据——水质处理标准：

所有水池水质处理符合游泳池协会（

．．．．．．．．．．

．．．．）的规定《游泳池池水．．．．．．．．．．．．．．．．FINA

卫生标准表》

．．．．．．

（二）室内游泳池水处理系统设计技术指标计算书

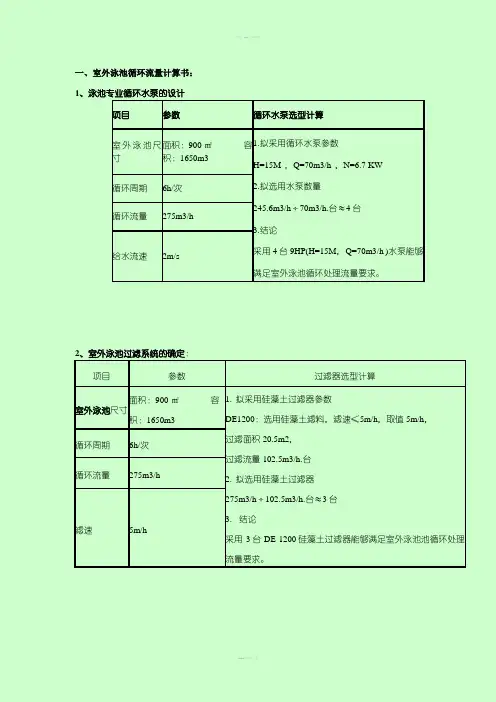

1、循环水量的确定：

循环水量的确定：

游泳池池容积：V = 375m3

依据规范：

循环周期：T = 4~6h 取5h；

循环管道及及设备水容积附加系数：αad=1.05~1.10，取1.05；

则：Q=αad V/T=79m3/h

2、游泳池外围循环给水管道系统水头损失计算：

布水口参数：

出水压力：0.02~0.05MPa；

布水口形式：进水量可调，调节范围0~8 m3/h；

布水方式：池底均匀布置，沿横向（长边）间距为3.0m，

沿纵向（短边）间距为2.5m；

进水口数量：共24个给水口，每个流量平均约3.29m3/h。

经经验计算，总水头损失：≤2.0mH

O。

2

3、初次充水与水池泄空水量及管径确定：

●按照规范有关要求：

初次充水时间按24h计算，则初次充水量Q=375m3/24h =15.6m3/h，选用1根De75市政加水管。

●按照规范有关要求：

水池放空时间按8h计算，则放水量Q=375 m3/8h =46.9 m3/h；选用一根De110的泄空管。

4、均衡水池有效容积计算：

依据《游泳池和水上游乐池给水排水设计规程》第 5.6.3条，循环系统管道和循环系统设备都处于泳池水平面以下，当泳池初次补水时，它们均处于有压状态之下，故只要打开阀门，都可以充满水，所以在计算均衡水池有效容积时，可把这一部分的水容积省略不算，则：

V b=V1+V2+V3(V3=As•t O)+v4

其中：

V1=14x1.13x3.6x8/60=7.59 m3 (8min反冲洗用水量)

V2=79×5/60=6.58m3（循环泵5min出水量）

V3=250×0.010=2.5m3(溢流回水时附加的水容积)

V4=71人×0.056=3.98m3(游泳者入池后所排出的水量m3，每位游泳者按0.056m3计)

均衡水池有效容积应＞V b=7.59+6.58+2.5+3.98=20.65m3

本工程设计均衡水池容积为24 m3＞20.65m3，满足要求。

不锈钢水箱的选型：

依据有关规范：

均衡水池的有效水深须满足水泵的吸水高度和计算有效容积水深，并保证水面高度距水池顶部300~600mm。

5、循环系统的确定：

●扬程的确定：

O

送水几何高差：不大于2.0mH

2

O

毛发收集器阻力：0.5 mH

2

管道总水头损失： 2.0mH

O

2

O

过滤器阻力： 5.0mH

2

臭氧反应罐阻力： 2.0mH

O

2

O

板式换热器： 3.0mH

2

流出水头：取1.0mH

O

2

O

总水头损失：15.5Mh

2

●水泵选型：

选用四台，三用一备；

单台流量为：Q=26.3m3/3 h 。

选用四台4.0HP“爱克”水泵，

当其扬程为16m 时，流量为30m3/h>26.3m3/h时符合工作要求。

6、过滤系统的确定：

按照规范要求，滤速≤25m/h，

则过滤面积A≥79/25=3.16 m2

初选A=1.131m2φ=1200mm 过滤器，

则n=3.16/1.131=2.8，选用3台。

复核：

总过滤面积：1.13×3=3.39m2,

过滤速度：79/3.39=23.3m/h＜25m/h，符合设计要求。

选用单层石英砂作为滤料，要求反冲洗强度为12～15l/s.m2

则反冲洗用水量为：

最大反冲洗流量:15×1.131×3600/1000=61.074 m3/h ；

最小反冲洗流量:12×1.131×3600/1000=48.85 m3/h

反冲洗时，循环水泵的运行工况为：Q=30m3/h H=16Mh

2

反冲洗时间约：8min，一次反冲洗用水量：7.59m3；

单层石英砂规格：0.4mm＜D＜0.6mm；

滤料层厚度为：≥700mm。

7、加药及消毒系统计算：

●混凝剂采用液体氯化铝溶液，设计投加率5mg/L，投加浓度

10%；

混凝剂总的投加量为：(79m3/h×5 mg/L) /（10%×1Kg/L）=3.95L/h

●消毒剂采用次氯酸纳溶液，药剂有效成分20%，设计投加率

3mg/L，投加浓度10%；

次氯酸钠投加总量为(79 m3/h×3 mg/L)/ (10%×1Kg/L×20%) =11.85 L/h

●PH值调整剂采用HCL溶液：HCL溶液投加浓度3%,设计投加

率2mg/L；

HCL投加量为：(79 m3/h×2 mg/L) /（3%×1Kg/L）=5.27 L/h

8、臭氧消毒系统

✧依据相关规范要求：

泳池采用分流量臭氧消毒系统投加，臭氧投加率按0.4-0.8mg/L计；

据CT≥1.6知臭氧溶解于水中的接触反应时间不小于4min；

✧臭氧发生器产量确定：79 ×0.6= 47.4g/h；

选用臭氧产量为50g/h，数量为1台；

配套附件包括投射器、储水器、臭氧尾气破坏器、静态混合器及自动液位控制阀等。

✧臭氧反应罐的选型：按CT≥1.6计算则T≥3min

臭氧反应罐所需容积为≥分流量*反应时间=79*40%*3/60=1.58m3

臭氧反应罐，φ=1.2 m，H=1800 m，有效容积1.8m3；

若按1台计算为：1.8×1=1.8 m3≥1.58m3，符合使用要求。
