二、系统目标及状态
2.1 系统目标描述
美国驱动系统成本和功率密度规划，2025年驱动系统成本要降低到6美元/kW，相比2020年的8美元/KW降低25%。功率密度要从2020年的4KW/L提高到33KW/L。
驱动系统和能量存储装置的尺寸大小。
预测2025年插电式电动汽车占销售总量的10% 预测2040年插电式电动汽车占销售总量的35%
图：2015-2040传统燃油车及新能源车销量预测图
6
1.5有线充电
无线充电
自动驾驶降低运营成本提高可靠性保证5~8万英里/年 30万英里寿命
图：技术路线图系统构成
蓝色和绿色框是技术路线图解析组件
3
一、路线图概要
1.2 技术路线图涵盖范围
混合动力电动汽车（HEV）插电式混合动力电动汽车（PHEV）可扩展电动汽车（EEV）纯电动/燃料电池电动汽车（BEV和FCEV）
路线图的重点是前瞻研究和开发，以提高车辆电气化。过去研发专注于混合动力汽车，但目前重点转向全部电动
@2025年
模块化滑板式底盘驱动系统与能量存
储系统集成于模块化的底盘中。底盘可拉伸 50万/年模块化底盘@2025年
更多能量要求不同的充电方案
长距离要求 100~200KW快充功率
已经着手开发350KW 快充方案
无线充电将受到市场认可
运动车辆无线充电需要更多的道路基础设施升级
中国驱动系统，2020、2025、2030年比功率目标为4.0kW/kg、4.5kW/kg、5.0kW/kg，减、变速器转速达到 14000r/min、15000r/min、16000r/min。

《节能与新能源汽车技术路线图2.0》正式发布

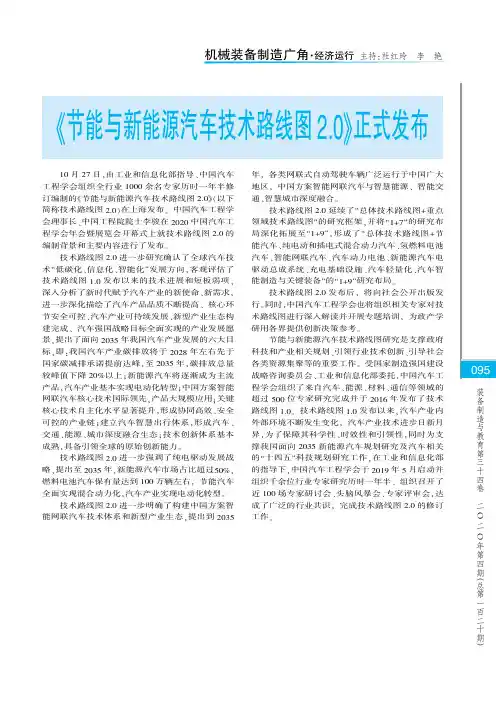

装备制造与教育第三十四卷二O 二O 年第四期︵总第一百二十期︶《节能与新能源汽车技术路线图2.0》正式发布10月27日,由工业和信息化部指导、中国汽车工程学会组织全行业1000余名专家历时一年半修订编制的《节能与新能源汽车技术路线图2.0》(以下简称技术路线图2.0)在上海发布。

中国汽车工程学会理事长、中国工程院院士李骏在2020中国汽车工程学会年会暨展览会开幕式上就技术路线图2.0的编制背景和主要内容进行了发布。

技术路线图2.0进一步研究确认了全球汽车技术“低碳化、信息化、智能化”发展方向,客观评估了技术路线图1.0发布以来的技术进展和短板弱项,深入分析了新时代赋予汽车产业的新使命、新需求,进一步深化描绘了汽车产品品质不断提高、核心环节安全可控、汽车产业可持续发展、新型产业生态构建完成、汽车强国战略目标全面实现的产业发展愿景,提出了面向2035年我国汽车产业发展的六大目标,即:我国汽车产业碳排放将于2028年左右先于国家碳减排承诺提前达峰,至2035年,碳排放总量较峰值下降20%以上;新能源汽车将逐渐成为主流产品,汽车产业基本实现电动化转型;中国方案智能网联汽车核心技术国际领先,产品大规模应用;关键核心技术自主化水平显著提升,形成协同高效、安全可控的产业链;建立汽车智慧出行体系,形成汽车、交通、能源、城市深度融合生态;技术创新体系基本成熟,具备引领全球的原始创新能力。

技术路线图2.0进一步强调了纯电驱动发展战略,提出至2035年,新能源汽车市场占比超过50%,燃料电池汽车保有量达到100万辆左右,节能汽车全面实现混合动力化,汽车产业实现电动化转型。

技术路线图2.0进一步明确了构建中国方案智能网联汽车技术体系和新型产业生态,提出到2035年,各类网联式自动驾驶车辆广泛运行于中国广大地区,中国方案智能网联汽车与智慧能源、智能交通、智慧城市深度融合。

技术路线图2.0延续了“总体技术路线图+重点领域技术路线图”的研究框架,并将“1+7”的研究布局深化拓展至“1+9”,形成了“总体技术路线图+节能汽车、纯电动和插电式混合动力汽车、氢燃料电池汽车、智能网联汽车、汽车动力电池、新能源汽车电驱动总成系统、充电基础设施、汽车轻量化、汽车智能制造与关键装备”的“1+9”研究布局。

动力电池技术路线图介绍共39页文档共41页文档

动力电池技术路线图介绍共39页文档
36、“不可能”这个字(法语是一个字 )，只在愚人的字典中找得到。--拿破仑。 37、不要生气要争气，不要看破要突破，不要嫉妒要欣赏，不要托延要积极，不要心动要行动。 38、勤奋，机会，乐观是成功的三要素。(注意：传统观念认为勤奋和机会是成功的要素，但是经过统计学和成功人士的分析得出，乐观是成功的第三要素。
39、没有不老的誓言，没有不变的承诺，踏上旅途，义无反顾。 40、对时间的价值没有没有深切认识的人，决不会坚韧勤勉。
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生

节能与新能源汽车技术路线图

■ 紧凑型及以下车辆占比2020年超过55%、2025年 60%、2030年70%左右
■ 轻量化产品、技术、工艺加速应用
大力发展混合动力 ■ 2020年占比达到8%，油耗4L/100km ■ 2025年占比提升至20%，油耗3.6L/100km ■ 2030年占比提升至25%，油耗3.3L/100km
复杂的汽车产业及技术设计制造使用回收 ……
汽车产业与技术涉及多个领域，技术种类繁多、相互交织、彼此影响，复杂性极高
低碳化信息化智能化
汽车对社会的巨大影响
关联
上游
产
业下
游
机械钢铁 ……
销售金融 ……
能源
环境
社会
交通影
出行响
……
在科技变革影响下，汽车技术创新进入高度活跃时期，汽车产业迎来重大机遇
产业总体技术路线图
2016
2020
2025
2030
市汽车年产销规模达到3000万辆汽车年产销规模达到3500万辆
汽车年产销规模达到3800万辆
场需
乘用车新车整体油耗降至5L/100km
乘用车新车整体油耗降至4L/100km
乘用车新车整体油耗降至3.2L/100km
求商用车平均油耗累计降低10%以上商用车平均油耗累计降低15%以上商用车平均油耗累计降低20%以上
指向低碳化、信息化、智能化的新技术、新形势、新状态种类繁多，各国选取的技术路线各不相同
需要结合中国汽车产业与技术形势，明确中国汽车技术的发展方向制定科学、合理、清晰的技术路线图，具有至关重要的指导意义和深远价值
目录
●研究工作开展 ●国内外汽车技术发展分析
●总体目标与关键里程碑

动力电池结构简介

动力电池系统简介术语解释缩略语描述BMS电池管理系统Battery Management SystemCSC电池监控单元Cell Supervision CircuitBMU电池管理单元Battery Management UnitTCB温度控制板Temperature Control BoardPDM功率分配模块Power Distribution ModuleBPM后备电源模块Backup Power ModuleCAN控制器局域网Controller Area NetworkSOC荷电状态State of ChargeSOH健康状态State of HealthNTC负温度系数Negative Temperature CoefficientA-CAN BMU与整车HCU通信所使用的CANC-CAN BUM与CSC通讯所使用的CANCH-CAN BMU与充电机通讯所使用的CANMSD维护开关Manual Service Disconnect动力电池系统构成01 0302 04电池箱高压盒热管理附件高低压线束电池箱在整车中的位置（大巴示例）1.底盘上表面（最常见）2.尾部正后方（最常见）3.尾部侧面（常见）4.顶部（不常见）电池箱1.高压连接器正2.高压连接器负3.加热输出4.加热输入5.低压输入6.低压输出7.维护开关（MSD）插座8.气压平衡阀（上盖）9.工装挂钩10.警示标识（踩踏、触摸高压）气压平衡阀平衡阀外侧平衡阀内侧MSD组件（带Fuse）MSD组件（不带Fuse）1.箱盖2.箱体密封垫3.电池监控单元（CSC）4.铜巴5.模组6.箱体7.气压平衡阀依据GB4208《外壳防护等级（IP代码）》，公司产品达到IP67.IP676-防止金属件接近危险部件/尘封（最高为6级）●直径1.0mm的金属件不能进入壳内●尘密效果：无灰尘进入7-防短时间浸水影响（最高为8级）●静止水深：<1m●浸入时间：≤30min1.铝巴2.温度采样线3.电压采样线4.模组总正5.模组总负123模组（Module）模组爆炸图1.顶盖绝缘片板2.线束板3.电芯4.侧板5.端板6.底板电芯直接封装在壳体内，温度采样点和电压采样点如图所示。

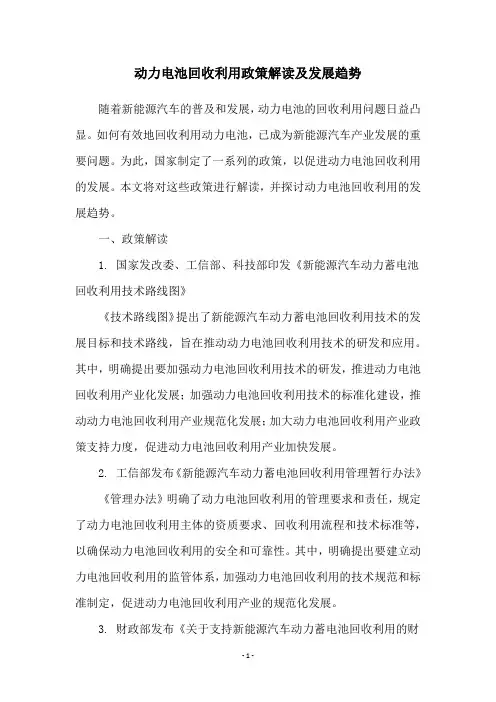

动力电池回收利用政策解读及发展趋势
