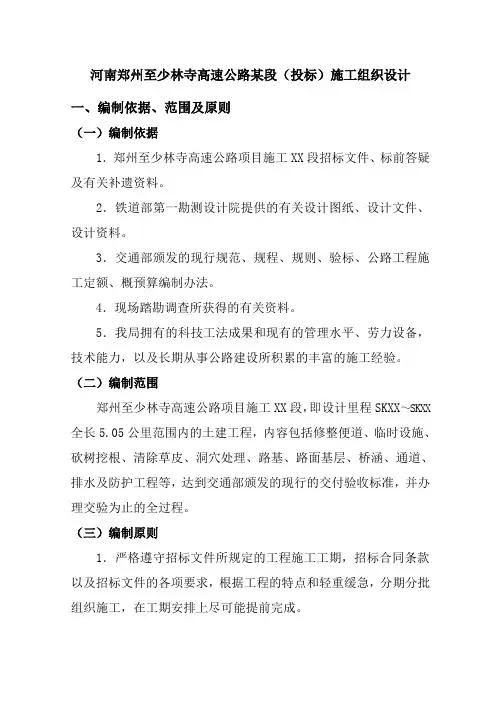

河南郑州至少林寺高速公路某段(投标)施工组织设计
河南郑州至少林寺高速公路某段（投标）施工组织设计一、编制依据、范围及原则（一）编制依据1．郑州至少林寺高速公路项目施工XX段招标文件、标前答疑及有关补遗资料。
2．铁道部第一勘测设计院提供的有关设计图纸、设计文件、设计资料。
3．交通部颁发的现行规范、规程、规则、验标、公路工程施工定额、概预算编制办法。
4．现场踏勘调查所获得的有关资料。
5．我局拥有的科技工法成果和现有的管理水平、劳力设备，技术能力，以及长期从事公路建设所积累的丰富的施工经验。
（二）编制范围郑州至少林寺高速公路项目施工XX段，即设计里程SKXX～SKXX 全长5.05公里范围内的土建工程，内容包括修整便道、临时设施、砍树挖根、清除草皮、洞穴处理、路基、路面基层、桥涵、通道、排水及防护工程等，达到交通部颁发的现行的交付验收标准，并办理交验为止的全过程。
（三）编制原则1．严格遵守招标文件所规定的工程施工工期，招标合同条款以及招标文件的各项要求，根据工程的特点和轻重缓急，分期分批组织施工，在工期安排上尽可能提前完成。
2．坚持在实事求是的基础上，力求技术先进、科学合理、经济适用的原则。
在确保工程质量标准的前提下，积极采用新技术、新工艺、新机具、新材料、新测试方法。
3．合理安排施工的程序和顺序，做到布局合理，突出重点，全面展开，平行流水作业、正确选用施工方法，科学组织，均衡生产。
各工序紧密衔接，避免不必要的重复工作，以保证施工连续均衡有序进行。
4．施工进度安排注意各分项工程间的协调和配合，并充分考虑气候、季节对施工的影响。
5．结合现场实际情况，因时因地制宜，尽量利用原有设施或就近已有的设施，减少各种临时工程，尽量利用当地合格资源，合理安排运输装卸与储存作业，减少物资运输周转工作量。
6．坚持自始至终对施工现场全过程严密监控，以科学的方法实行动态管理，并按动静结合的原则，精心进行施工场地规划布置，节约施工临时用地，不占或少占农田，不破坏植被。
严格组织、精心管理，文明施工，创标准化施工现场。
河南省发展和改革委员会关于郑州至西峡高速公路尧山至栾川段工程初步设计的批复
河南省发展和改革委员会关于郑州至西峡高速公路尧山至栾川段工程初步设计的批复文章属性•【制定机关】河南省发展和改革委员会•【公布日期】2016.07.12•【字号】豫发改设计〔2016〕903号•【施行日期】2016.07.12•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】基本建设正文河南省发展和改革委员会关于郑州至西峡高速公路尧山至栾川段工程初步设计的批复豫发改设计〔2016〕903号洛阳、平顶山市发展改革委：你市《关于呈报郑州至西峡高速公路尧山至栾川段工程初步设计的请示》（洛发改设计[2016]2号、平发改设计[2016]198号）和省交通运输厅《关于郑州至西峡高速公路尧山至栾川段工程初步设计审查意见的函》(豫交文[2016]347号)均收悉。
结合省行业审查意见和审查单位意见，经研究，现批复如下：一、原则同意河南省交通规划设计研究院股份有限公司编制的工程初步设计及修改设计。
二、路线走向及建设规模项目起自平顶山市鲁山县鲁山大佛景区东侧，接郑尧高速终点东4.2公里，路线沿鲁山大佛景区东侧南行，绕赵村乡东侧，依次经后东坪西，于K4+800附近设置东沟隧道绕大佛景区南侧西行，绕后地村南，天瑞度假山庄南侧，跨越尧山镇南侧的迎宾路，路线转西北行，在祖师岭K17+000附近设置尧山互通；路线继续前行，于坑里村南侧天龙山风景区穿过，绕大块地村南，第一次上跨G311，从嵩县木札岭郭家庄东南侧出隧道，第二次上跨G311，路线继续西行，在稻谷田南设置车村互通，于车村镇东侧沿山坡脚西行，绕南坪村南，小南沟南，绕申圪塔南，栗树街南侧前进，绕南坡沟南侧，于K59+700附近设置白云山互通和服务区（合并设置），路线继续沿天铜路南侧西行，绕石窑沟南，上跨天铜路，上跨白云山景区后设置白云山隧道，从栾川县安沟村东侧出隧道，路线沿南沟南侧西行，绕磙子坪南，在庙子镇南侧山坡西行，并于河南村南设置庙子枢纽，与洛嵩栾高速相接，到达项目终点。
6河南省高速公路施工标准化技术指南 第六册 房建工程
目录1总则 (1)2施工准备 (2)2.1 一般要求 (2)2.2 施工准备的具体规定 (2)3施工测量 (6)3.1 一般要求 (6)3.2 平面控制 (6)3.3 高程控制 (7)3.4 沉降观测 (8)3.5 质量控制要点和监理要点 (9)4通用技术 (11)4.1 钢筋工程 (11)4.2 模板工程 (15)4.3 混凝土工程 (18)5基础工程 (21)5.1 一般要求 (21)5.2 施工工序 (21)5.3 施工要点 (22)5.4 质量控制要点 (23)6主体工程 (24)6.1 一般要求 (24)6.2 施工工序 (24)6.3 钢筋、模板、混凝土 (25)6.4 砌体工程 (25)6.5 钢结构相关工程 (27)7装饰装修工程 (30)7.1 一般要求 (30)7.3 吊顶工程 (33)7.4 内墙面砖工程 (35)7.5 室内涂料工程 (36)7.6 地面铺地板砖工程 (38)7.7 门窗工程 (38)8防水工程 (40)8.1 一般要求 (40)8.2 施工工序 (40)8.3 施工要点 (40)8.4 质量控制要点 (42)9保温工程 (43)9.1 一般要求 (43)9.2 施工工序 (43)9.3 施工要点 (43)9.4 质量控制要点 (50)10安装工程 (51)10.1 给水系统安装 (51)10.2 排水系统安装 (53)10.3 消防系统安装 (55)10.4 通风排烟系统安装 (59)10.5 空调系统安装 (61)10.6 防雷及接地系统安装 (63)10.7 动力系统安装 (63)10.8 照明系统安装 (66)10.9弱电系统安装 (69)11室外工程 (71)11.1 一般要求 (71)11.2 施工内容 (71)11.3 施工要点 (71)12冬雨季施工 (75)12.1 雨季施工 (75)12.2 雨季施工质量控制 (75)12.3 冬季施工 (78)12.4 冬季施工质量控制 (79)13检验和试验 (83)13.1 材料、半成品进货检验与试验 (83)13.2 过程检验和试验 (83)13.3 最终检验与试验 (84)13.4 见证取样 (85)14安全生产、文明施工及环境保护 (87)14.1 安全生产组织机构 (87)14.2 安全生产职责 (87)14.3 安全防护措施 (88)14.4 文明施工 (106)14.5 环境保护 (106)15分部分项分阶段验收及工程验收及交付 (108)15.1 总则 (108)15.2 工作程序 (108)15.3 工程交工验收 (109)15.4 工程交付 (110)附录A：机械设备日常管理 (111)附录B：检验试验项目、内容 (112)附录C：工程质量通病的预防措施及方案 (114)1 总则1 总则1.0.1为规范高速公路房建工程施工，提高管理水平，确保各工序依据施工图、施工规范施工到位，克服质量通病，保证工程质量，确保施工安全，倡导文明施工，特编制本技术指南。
郑州至开封高速勘察设计说明书
工程地质勘察完成工作量一览表
勘探类型
数量（个）
总进尺（米)
螺纹钻、浅探点
2
8.0
静探
12
123.2
钻探
21
436。0
路线地质调查
勘探点（数量)
面积（平方公里）
30
0。3
原位测试
标准贯入试验（次）
静载试验点（个）
199
10
取样
原状样(个）
项目区沿线地下水为黄河冲积层浅层水(潜水)，其水动力条件上部为亚砂土夹薄层粉细砂潜水，富水性较弱。地下水水位埋深在1。1～1。7米左右,地势低洼多见湿地和沼泽地；下部为砂层承压水，水头较高,富水性较强。地下水位随季节变化较大，受大气降水和河流补给，较丰富。其水质类型为HCO3-Na·Mg型低矿化度淡水，水质良好，可不考虑地下水对构筑物混凝土的侵蚀性。
路段在广阔的黄河冲积平原区，零星分布着一些碟形洼地和湖泊.这些洼地与湖泊的形成，一部分是河流泛滥淤积滞水而成，一部分是过去的河漫滩，湖泊及古河道的遗迹.由于冲击扇地形低凹，水流成放射状的分散细流，部分地方流水冲刷作用较弱形成堆积，部分地方水流冲刷较强，形成零星分布的洼地或湖泊。所以，在分布上大多数沿西北东南向冲积而成.
本次静力触探对地基土承载力的确定基本采用地区及以下经验公式：
亚砂土：［r］=0.036Ps＋44.8(kPa）；
亚粘土、粘土：［r］=150lgPs－355（kPa）；
砂土：［r］= 0。02Ps+59.5（kPa）;
ps—单桥探头的贯入阻力，约等于1.1qc；
qc-双桥探头的锥尖阻力。
依据上述公式计算,并考虑夹层土层类型及性质、土层地质时代和地区经验酌情进行了必要的折减后确定容许承载力［σ0］值。
河南省郑石高速公路主线桥施工组织设计
河南省郑州至石人山高速公路第十七合同段主桥施工组织设计第十七合同段桥二施工队目录第一章编制依据及编制原则§1、编制依据§2、编制原则第二章工程概况§1、工程位置及规模§2、技术标准§3、主要材料第三章施工场地平面布置及临时工程§1、施工场地布置§2、临时工程第四章总体施工方案§1、施工部署§2、施工总体方案第五章主要工程施工方案、方法§１钻孔桩施工§2 系梁、承台施工§3、墩柱施工§４、盖梁施工§5、台身、台帽施工§6、现浇连续箱梁施工§7、预制简支箱梁施工§8、小箱梁架设施工§９、桥面铺装及附属工程施工§10 附录主要分项工程施工工艺流程框图第六章施工进度计划§1、施工进度计划第七章施工机械、设备、人员、材料进场计划§1 人员进场计划§2 施工机械、设备进场计划§3 主要检测设备进场计划§4 附表第八章冬季和雨季施工安排§1、冬季施工安排§2、雨季施工安排第九章确保工程质量、安全和工期的措施§1、确保工程项目质量的措施§２、确保工期的措施§3、确保安全生产的措施第十章文明施工和环境保护措施§１、文明施工目标§2、保证体系§３、成立文明施工管理机构§４、文明施工措施§5、环境保护措施§6、传染病防治第一章编制依据及编制原则§１、编制依据1、《公路桥涵施工技术规范》(JＴＪ０4１-200０)2、《公路工程质量检验评定标准》（JTJ071－98）3、《公路土工试验规程》(JTＪ051-93）4、《公路工程水泥混凝土试验规程》（JTＪ0５3—9４）5、《公路工程石料试验规程》(JＴJ054—9４）６、《公路金属试验规程》(JTJ055—８3)7、《公路工程施工安全技术规程》(JTJ076—9５）8、《公路工程技术标准》(JTＪ001－９7)９、《公路桥涵设计通用规范》(JTJ021—8９）10、《两阶段初步设计》§２、编制原则1、遵守业主对工程质量、工期及造价的控制原则,认真贯彻业主、监理工程师及其代表的指示、指令和要求。
(FG-16)高速公路开封服务区施工组织设计课件
施工组织设计序、编制依据1、河南省高速公路发展有限责任公司服务区改建新建工程FG-15合同所资格预审文件,补遗书。
2、国家现行公路工程质量验收评定标准、路基、路面施工技术规范以及混凝土试验规程。
3、服务区的具体环境、气候、地质、水文实际情况。
4、我公司现有的人员、设备配置和资金能力。
第一章、工程概况本工程为河南省高速公路发展有限责任公司服务区改建新建工程FG-16合同段开封服务区，其桩号K518+000，工程内容包括道路硬化施工、停车场施工、匝道施工。
计划开工日期为2006年4月，完工日期为2006年7月，总工期4个月。
土质以粉土、粉质粘土、液化为主。
1、场地情况由于该合同段为改建项目，目前，老服务区内交通便利，电力设施齐全，水资源丰富，有水井能够满足生活和施工用水。
根据工程需要，我公司进场后，将架设315KW 的变压器一台，同时配备150KW 的发电机组一台作为备用。
项目部的办公用房和机械拌和施工设备将根据场地进行合理化布置，原则上少占耕地，减少污染，同时，所有生活、施工废水、利用现场的排污设施进行处理。
场地布置遵循科学、合理、节约、便利的原则，同时，兼顾原有的服务区项目正常运转。
第二章、施工部署一、项目部组建根据FG-16开封服务区工程的特点，我公司将组建项目经理部组织机构。
同时完善各项机构职能和责任，明确工作性质和技术要求，制定切实可行的安全和质量保证措施，确保整个工程的顺利实施。
1、项目经理部机构（见申请表2-2）；说明：项目组织机构图中，各部门在项目部经理统一领导下，各部门围绕本工程的具体情况，制定、上报各自的工作计划和保证措施，在完成审批后的工作计划同时，相互密切配合，科学、高效的完成施工任务。
二、技术准备1、成立项目经理部，完善施工技术、安质、设备、物资、计划、财务、资料室等人员的编制，加强技术力量；2、组织技术人员熟悉图纸，领会设计人设计意图；3、进行图纸会审，同时对图纸疑问及时与设计单位进行沟通，并办理有关变更手续，整理打印发放到有关部门；4、编制实施性施工组织设计和有关分项开工报告，对各部门和下属施工队进行技术交底；5、编制材料和设备采购计划，同时上报监理工程师进行审批，完善开工前的各项审批程序；6、会同监理工程师和业主代表进行技术交底，组织人员进行导线点和水准点的复测工作，同时根据需要进行水准点加密和三角网布置，并报监理工程师审批。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 / 11
2 / 11
长沙理工大学继续教育学院自考毕业设计任务书
(2010-11-24 11:17:00)
分类：毕业设计
标签：
交通运输
北京
人民交通出版社
布置图
施工图设计
教育
长沙理工大学继续教育学院自考毕业设计任务书
一、课题名称
郑开高速公路施工图设计。
二、课题目的和意义
3 / 11
毕业设计是工科大学生实践教学的一个重要环节，是毕业前的一次综合性训练，是对学生在大学几年所学知识的全面检查。
通过毕业设计，可以使学生在如何进行公路施工图设计方面进行一次全面的、系统的训练，使学生了解公路施工图设计所包含的工作内容、工作程序、施工图设计文件所包含的内容及文件的编制办法等，为今后从事公路工程设计工作打下良好的基础。
通过毕业设计，既有助于提高同学们综合运用知识的能力，同时也有助于今后在工作岗位上能很快地适应工作环境。
三、施工图设计的主要工作
1．确定路线的具体位置（含平、纵、横）；
2．计算路基超高、加宽，土石方工程数量计算及调配，确定取土坑及弃土堆的位置；
3．排水系统设计（含结构物类型及尺寸）；
4．防护工程设计（含坡面防护、支挡工程等的结构类型及尺寸）；
5．路面结构设计；
6．小桥涵结构设计及布置；
7．交叉口设计（含形式选择、结构类型及尺寸、布置图）；
8．沿线设施及环境保护设施设计；
9．料场调查；
10．各项工程数量计算及统计，征地、拆迁数量计算；
4 / 11
11．施工组织设计；
12．编制施工图预算。
四、施工图设计文件的主要内容及编制办法
公路设计图设计文件通常由十三篇组成，本设计只要求完成其中主要的六篇。
第一篇总说明书
包括任务的依据及测设经过，路线起终点位置及沿线地形、地质、水文等情况的描述。
对设计所采用的技术方案、技术手段以及材料、设备、工艺等说明其理由。
此外还包括平纵面缩图及主要技术经济指标表等。
第三篇路线
包括路线设计说明、路线平面图、路线纵断面图、直线曲线转角表、用地图、用地及青苗补偿表、拆迁建筑物表、拆迁电力电讯及其它管线设施表、砍树挖根数量表、排水清淤及耕地填前夯实数量表、水准点表等。
第四篇路基路面及排水
包括路基路面设计说明、路基标准横断面图、路基横断面图、排水系统布置图及排水一般结构设计图、防护工程设计图、路面结构设计图、路基设计表、断面高程表、土石方数量计算表、路面工程数量表、路基路面排水及防护工程数量表等。
第五篇桥梁、涵洞
包括桥涵设计说明、桥梁布置图、桥梁结构设计图、涵洞布置图、涵洞结构图、涵洞工程一览表及工程数量一览表等。
5 / 11
第七篇路线交叉
包括交叉设计说明、人行天桥设计图、人行天桥工程数量表、通道设计图、通道工程数量表等。
第八篇交通工程及沿线设施
包括设计说明、安全设施数量表（含护栏、标志、标线、隔离栅、轮廓标、防眩板等）及各项设施的设计图等。
五、技术标准及基本资料
本段公路按平原微丘区高速公路技术标准设计，计算行车速度120km/h。
起、终点坐标自定，路线长度不少于2.5km，路基宽度为28m。
六、设计步骤和方法
1．认真阅读地形图，查清路线带的地形、地物特征，并选定路线起终点及中间控制点。
2．根据路线起点、终点及中间控制点，在地形图上进行选线设计，通过比较，最终确定公路中线的位置。
3．在选定的公路中线上，读出交点坐标，计算交点间距和路线转角。
4．根据地形、地物和《规范》的要求确定平曲线半径、缓和曲线长度，计算出平曲线要素、推算出公路里程等。
5．按照20米的间距在地形图上定出各个中桩的位置，读出其地面高程，并依此点绘出纵断面地面线。
6．进行纵断面设计（里程比例为1：2000、高程比例为1：200）。
7．编制《路基设计表》。
6 / 11
8．点绘横断面地面线，进行横断面设计。
9．路基土石方数量计算及调配。
10．在地形图上点绘公路用地界限，并调查征地和拆迁情况。
11．完成桥梁、涵洞设计一览表，绘制桥梁、涵洞布置图。
12．绘制挡土墙通用图。
13．完成通道、人行天桥设计一览表，绘制通道布置图。
14．绘制交通工程及沿线设施设计图并计算其工程数量。
七、课题任务要求
1．设计中能正确、灵活运用“标准”和“规范”的原则，路线方案合理，平、纵、横综合考虑较好，交通安全设施的设计合理、安全、适用。
2．设计中要求进行方案比选，以确定最优路线方案。
3．任务书中所要求的内容均较好地完成，设计文件中的说明书（含设计总说明书及各篇说明书）文字通顺，各项计算正确无误，图形和表格整洁、清晰、正确。
4．设计文件应按“公路工程基本建设项目设计文件编制办法”施工图设计的要求装订成册。
5．设计文件杜绝复印现象。
7 / 11
八、课题完成后提交的文件和图表或设计图纸
1．计算说明部分：
总说明书及各篇说明书（附中文摘要）；
主要技术经济指标表；
平面计算（坐标、转角、平曲线、交点间距等）
纵断面有关计算（设计标高、竖曲线等）；
直线、曲线及转角一览表；
纵坡、竖曲线表
公路逐桩坐标表；
公路用地范围表；
公路路基设计表；
路基土石方数量计算表；
桥梁、涵洞设置一览表；
通道设置一览表；
8 / 11
标志数量汇总表；
交通标志布设表；
标线材料数量表；
轮廓标数量表；
隔离栅布设表。
2．图纸部分：
路线平面图（含用地图）；
纵断面设计图；
超高方式图；
路基标准横断面图；
路基横断面图；
挡土墙标准断面图；
挡土墙布置图；
9 / 11
路面结构设计图；
桥型布置图；
涵洞布置图；
通道布置图；
标志版面设计图（一种）；
标线设计图；
防眩设施设计图；
轮廓标设计图；
隔离栅设计图。
九、图表格式及文件装订
1．所有图纸、所用汉字均应按照规范要求采用工程字体，自找同学复核，每张图表必须有设计、复核人签名。
2．图框一律采用3号图纸或3号加长图纸。
具体尺寸为外框420×297mm，内框为（420-30-10）×（297-10-10）mm，设计单位为70mm，路名为70mm，图名65mm，设计、复核、审核、图号、日期均为（15+20）mm。
十、主要参考文献
10 / 11
1．中华人民共和国行业标准<<公路工程技术标准>>．北京：人民交通出版社，2004．
2．中华人民共和国行业标准<<公路路线设计规范>>．北京：人民交通出版社，1994．
3．张雨化．<<道路勘测设计>>．北京：人民交通出版社，1997．
4．中华人民共和国交通部．<<路线>>设计手册．北京：人民交通出版社，1994．
5．中华人民共和国交通部．<<路基>>设计手册．北京：人民交通出版社，1997．
6．<<小桥涵设计>>手册．北京：人民交通出版社，1999．
7．方左英、方福森<<路基路面工程>>．北京：人民交通出版社，1987．
8．中华人民共和国国家标准<<道路交通标志标线>>．北京：中国标准出版社，1999．
9．中华人民共和国交通部．<<公路工程基本建设项目设计文件编制办法>>．北京：人民交通出版社，1996．
11 / 11。
