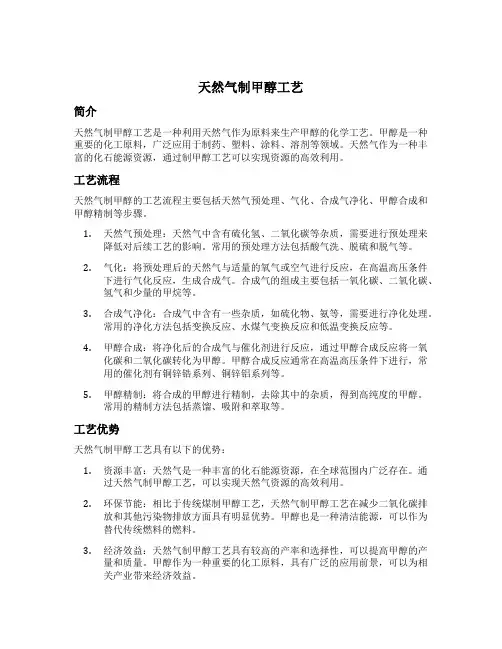

天然气制甲醇工艺简介天然气制甲醇工艺是一种利用天然气作为原料来生产甲醇的化学工艺。

甲醇是一种重要的化工原料,广泛应用于制药、塑料、涂料、溶剂等领域。

天然气作为一种丰富的化石能源资源,通过制甲醇工艺可以实现资源的高效利用。

工艺流程天然气制甲醇的工艺流程主要包括天然气预处理、气化、合成气净化、甲醇合成和甲醇精制等步骤。

1.天然气预处理:天然气中含有硫化氢、二氧化碳等杂质,需要进行预处理来降低对后续工艺的影响。

常用的预处理方法包括酸气洗、脱硫和脱气等。

2.气化:将预处理后的天然气与适量的氧气或空气进行反应,在高温高压条件下进行气化反应,生成合成气。

合成气的组成主要包括一氧化碳、二氧化碳、氢气和少量的甲烷等。

3.合成气净化:合成气中含有一些杂质,如硫化物、氨等,需要进行净化处理。

常用的净化方法包括变换反应、水煤气变换反应和低温变换反应等。

4.甲醇合成:将净化后的合成气与催化剂进行反应,通过甲醇合成反应将一氧化碳和二氧化碳转化为甲醇。

甲醇合成反应通常在高温高压条件下进行,常用的催化剂有铜锌锆系列、铜锌铝系列等。

5.甲醇精制:将合成的甲醇进行精制,去除其中的杂质,得到高纯度的甲醇。

常用的精制方法包括蒸馏、吸附和萃取等。

工艺优势天然气制甲醇工艺具有以下的优势:1.资源丰富:天然气是一种丰富的化石能源资源,在全球范围内广泛存在。

通过天然气制甲醇工艺,可以实现天然气资源的高效利用。

2.环保节能:相比于传统煤制甲醇工艺,天然气制甲醇工艺在减少二氧化碳排放和其他污染物排放方面具有明显优势。

甲醇也是一种清洁能源,可以作为替代传统燃料的燃料。

3.经济效益:天然气制甲醇工艺具有较高的产率和选择性,可以提高甲醇的产量和质量。

甲醇作为一种重要的化工原料,具有广泛的应用前景,可以为相关产业带来经济效益。

工艺挑战天然气制甲醇工艺在实际应用中还面临一些挑战:1.催化剂选择:催化剂是甲醇合成反应的关键,需要选择具有高活性和稳定性的催化剂。

甲醇生产工艺

甲醇生产工艺

甲醇生产工艺甲醇是一种广泛应用的重要有机化工原料,具有重要的经济价值。

甲醇的生产工艺主要有化石燃料转化、天然气转化、煤转化和生物质转化等几种方法。

以下将介绍一种常见的甲醇生产工艺,即天然气转化工艺。

天然气转化工艺是通过将天然气转化为甲醇。

该工艺的主要原料是天然气,其中含有丰富的甲烷(CH4)。

甲醇生产通常分为三个步骤:天然气净化、合成气制备和甲醇合成。

首先是天然气净化。

天然气中除了甲烷,还含有其他杂质气体,如硫化氢、二氧化碳等。

这些杂质气体会对甲醇合成催化剂有毒,因此需要对天然气进行净化处理。

通常采用物理方法和化学方法相结合的方式进行净化,如冷凝、吸附、催化转化等。

这样可以将天然气中的硫化氢和二氧化碳等杂质气体去除。

接下来是合成气制备。

合成气是甲醇生产的关键原料。

它是通过天然气进行催化转化得到的,主要由一氧化碳(CO)和氢气(H2)组成。

合成气制备过程中,天然气首先经过蒸汽重整反应,将甲烷转化为一氧化碳和氢气。

然后通过变换反应将一氧化碳转化为二氧化碳和氢气,以进一步提高氢气的含量。

最后,通过调整气体比例和精制处理,得到合成气。

最后是甲醇合成。

合成气作为原料,通过催化剂进行催化反应,将一氧化碳和二氧化碳转化为甲醇。

甲醇合成反应一般采用高压催化反应器,通常在200-300℃条件下进行。

反应过程中,合成气中的一氧化碳和二氧化碳在催化剂的作用下发生化学反应,生成甲醇。

甲醇合成反应是一个复杂的反应体系,一般需要多级反应器进行反应。

每一级反应器都要进行中间冷却,以控制反应温度,保证甲醇的合成效果和产量。

甲醇合成反应结束后,需要进行产品分离和净化处理。

通过蒸馏、吸附、冷却等工艺,将甲醇从反应废气、杂质等物质中分离出来。

最终得到高纯度的甲醇产品。

以上就是甲醇生产工艺的简要介绍。

随着能源需求和环境保护意识的提高,甲醇生产工艺也在不断发展和完善,以提高产量、降低能耗和环境污染。

天然气转化合成甲醇的工艺

天然气转化合成甲醇的工艺

天然气转化合成甲醇的工艺综述专业:化工12-3班学号:**********学生姓名:**指导教师:**2015-6-24一.前言 (1)二.主体部分 (2)1. 天然气合成甲醇的原理 (2)2. 高压法合成甲醇的原理及工艺流程 (2)3. 低压法合成甲醇的原理及工艺流程 (3)4. 中压法合成甲醇的原理及流程 (4)5. 三者的比较 (4)6. 以天然气合成甲醇的优势和现状 (6)7. 其他原料合成甲醇与天然气合成甲醇的比较 (6)三.结论部分 (8)1. 对天然气合成甲醇的认识和了解 (8)2. 对天然气转化合成甲醇提出我的观点和见解 (8)四.参考文献 (8)天然气转化合成甲醇的工艺一.前言20世纪60年代,石油和天然气作为一次能源与煤炭一起成为主要能源。

与此同时,以石油和天然气为原料的化学工业也迅猛发展起来。

与石油不同的是,天然气的成分主要是低分子量的烷烃。

因此,天然气化工在发展中逐步成为一个体系。

天然气是储量十分丰富的资源和能源,同时也是主要的温室气体之一,合理地利用天然气不仅关系到未来的资源配置和能源利用,而且也是可持续发展的重要战略发展方向之一。

天然气可以合成多种化工原料产品,比如生产合成氨还有甲醇,其中甲醇是最重要的。

甲醇是一种重要的基础化工产品和化工原料,主要用于生产甲醛。

醋酸、甲苯胺、氯甲烷、乙二醇及各种酸的酯类和维尼纶等,并在很多工业部门中广泛用作溶剂。

甲醇在气田开发中用作防冻剂,添在汽油中可提高汽油的辛烷值,甲醇还可直接用作燃料用于发动机。

目前工业上几乎都是采用一氧化碳、二氧化碳加压催化氢化法合成甲醇。

典型的流程包括原料气制造、原料气净化、甲醇合成、粗甲醇精馏等工序。

天然气、石脑油、重油、煤及其加工产品(焦炭、焦炉煤气)、乙炔尾气等均可作为生产甲醇合成气的原料。

天然气与石脑油的蒸气转化需在结构复杂造价很高的转化炉中进行。

由天然气制合成气进而合成甲醇是制甲醇产品一条重要的工艺路线。

甲醇合成气的工艺

甲醇合成气的工艺

甲醇合成气的工艺
甲醇合成气的工艺是通过将一定比例的天然气(主要成分为甲烷)和氧气(主要成分为空气中的氮气和氧气)进行混合,然后在高温高压的条件下反应产生合成气,最后通过催化剂的作用将合成气转化为甲醇。

具体的工艺步骤如下:
1. 天然气净化:天然气经过除硫、除水等净化处理,以去除其中的杂质和水分。

2. 调整气体比例:将净化后的天然气与空气中的氧气按一定比例混合,以达到合成气的理想成分比例(主要是调整氢气(CO)和一氧化碳(H2)的比例)。

3. 压缩:将混合后的气体通过压缩机压缩至合成气的工作压力,通常为几十到几百个大气压。

4. 加热:将压缩后的混合气体加热至反应温度,通常在200到300摄氏度之间。

5. 加气床反应器:将加热后的气体送入加气床反应器中,床层内置有催化剂,通过催化剂的作用将合成气转化为甲醇。

6. 分离纯化:合成气通过冷凝塔和分离装置进行冷凝、分离和提纯,得到纯度较高的甲醇产品。

7. 尾气处理:处理合成过程中产生的尾气,以减少对环境的污染。

甲醇合成气工艺需要高温高压条件和催化剂的参与,能够实现从天然气到甲醇的转化,是一种重要的合成气工艺。

(完整版)3[1].3天然气转化合成甲醇.doc

(完整版)3[1].3天然气转化合成甲醇.doc

3.3天然气转化合成甲醇3.3.1概述1.性质:易挥发、易燃、有乙醇香味;与水、乙醚、苯、酮以及大多数有机溶剂可按各种比例混溶,但不与水形成共聚物;能溶解多种树脂,但不能溶解脂肪;有剧毒,空气中允许浓度为0.05mg/L, 爆炸极限为 6.036.5%。

碳一化学工业:分子中含有一个碳原子的化合物(如 CO、CO2、CH4 、CH2O 、CH3OH 、HCOOH 、HCN 及其衍生体系)为原料,以有机合成化学和催化化学为手段制造有机化工产品的化学工业的总称。

用途:化工原料、燃料、溶剂、防冻剂等。

(1)燃料①直接作燃料②甲醇-汽油混合燃料③ 合成MTBE,提高汽油辛烷值(2)甲醇蛋白经生化反应,生成单细胞蛋白(3)甲醇化学乙烯、碳酸二甲酯(DMC)、甲酸、甲酸甲酯3.甲醇的工业生产方法早期( 1661 年)用木材或木质素干馏法一氯甲烷水解法甲烷部分氧化法化学合成法1923 年, BASF 公司实现工业化生产,高压法(T>380 ℃, P=30MPa )1966 年, ICI ,低压法( 5MPa)1972 年, ICI ,中压法( 10MPa)总生产能力4000 万吨1971 年, Lurgi ,低压法产量和消耗仅次于乙烯、丙烯、苯。

4.原料路线20 世纪 50 年代前,以煤和焦炭采用固定床气化法生产的水煤气为原料;50 年代以来 ~至今,以天然气蒸汽转化法生产的合成气为原料;60年代后,重油部分氧化法有很大发展;将来,煤的间接液化制甲醇技术将会占重要地位。

天然气、石脑油、重油、渣油、焦炭、煤、含氢气及CO 的废气国外:天然气80%10%重油、渣油石脑油 5%煤2%国内:以煤、重油为主这些副反应的产物还可以进一步发生脱水、缩水、酰化或酮化等反应,生成烯烃、酯类、酮类等副产物。

当催化剂中含有碱性化合物时,这些化合物生成更快。

副反应不仅消耗原料,而且影响粗甲醇的质量和催化剂的寿命。

特别是生成甲烷的反应,是一个强放热反应,不利于操作控制,而且生成的甲烷不能随产品冷凝,存在于循环系统中更不利于主反应的化学平衡和反应速率。

甲醇的生产工艺

甲醇的生产工艺

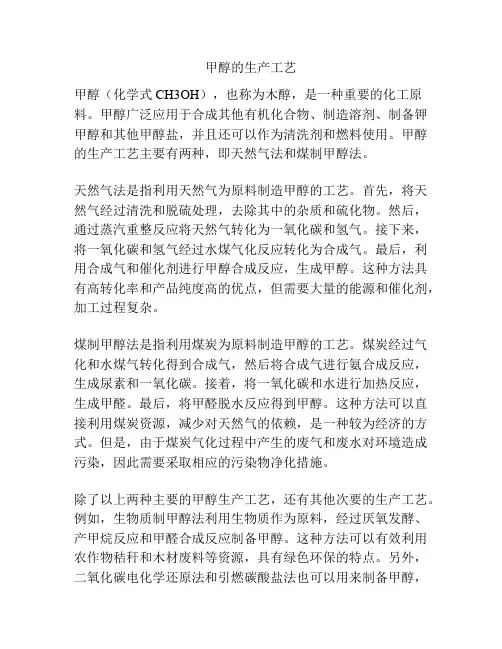

甲醇的生产工艺甲醇(化学式CH3OH),也称为木醇,是一种重要的化工原料。

甲醇广泛应用于合成其他有机化合物、制造溶剂、制备钾甲醇和其他甲醇盐,并且还可以作为清洗剂和燃料使用。

甲醇的生产工艺主要有两种,即天然气法和煤制甲醇法。

天然气法是指利用天然气为原料制造甲醇的工艺。

首先,将天然气经过清洗和脱硫处理,去除其中的杂质和硫化物。

然后,通过蒸汽重整反应将天然气转化为一氧化碳和氢气。

接下来,将一氧化碳和氢气经过水煤气化反应转化为合成气。

最后,利用合成气和催化剂进行甲醇合成反应,生成甲醇。

这种方法具有高转化率和产品纯度高的优点,但需要大量的能源和催化剂,加工过程复杂。

煤制甲醇法是指利用煤炭为原料制造甲醇的工艺。

煤炭经过气化和水煤气转化得到合成气,然后将合成气进行氨合成反应,生成尿素和一氧化碳。

接着,将一氧化碳和水进行加热反应,生成甲醛。

最后,将甲醛脱水反应得到甲醇。

这种方法可以直接利用煤炭资源,减少对天然气的依赖,是一种较为经济的方式。

但是,由于煤炭气化过程中产生的废气和废水对环境造成污染,因此需要采取相应的污染物净化措施。

除了以上两种主要的甲醇生产工艺,还有其他次要的生产工艺。

例如,生物质制甲醇法利用生物质作为原料,经过厌氧发酵、产甲烷反应和甲醛合成反应制备甲醇。

这种方法可以有效利用农作物秸秆和木材废料等资源,具有绿色环保的特点。

另外,二氧化碳电化学还原法和引燃碳酸盐法也可以用来制备甲醇,但需要较高的能源消耗。

总的来说,甲醇的生产工艺主要有天然气法和煤制甲醇法,分别利用天然气和煤炭作为原料,经过一系列化学反应合成甲醇。

此外,生物质制甲醇法、二氧化碳电化学还原法和引燃碳酸盐法也可以用于甲醇的生产。

随着科学技术的进步和环保意识的提高,未来甲醇的生产工艺可能会有更多革新和改进,以实现更高效、低耗和环保的生产方式。
