弯曲实验
三点弯曲实验 实验要求
三点弯曲实验实验要求三点弯曲实验实验要求：三点弯曲实验是一种常用的力学实验方法，用于确定材料的弯曲性能。
它可以测量材料在受到外力作用下的弯曲变形以及其承载能力。
本实验的要求如下：1. 实验样品准备：选择合适的样品几何形状和尺寸，确保样品具有代表性。
样品的表面应光滑、清洁，无明显缺陷。
样品应根据实验要求进行预处理，如热处理、正火等。
2. 实验设备准备：确认实验设备完好并准备就绪。
包括弯曲试验机、测量仪器等。
弯曲试验机要能够施加均匀加载，并能够准确测量弯曲力和位移。
3. 实验参数设定：根据材料特性和实验目的，设置合适的实验参数。
包括加载速度、加载范围、试验温度等。
确保参数设定与实际应用环境相符合。
4. 实验操作过程：根据实验要求，将样品放置在弯曲试验机上，并将其固定在合适的位置。
开始加载，逐渐增加加载力，记录加载过程中的弯曲力和位移数据。
5. 实验数据处理：根据实验数据计算弯曲应力和应变。
可以使用适当的数学模型，如梁理论等进行计算和分析。
根据实验结果，评估材料的弯曲性能。
6. 实验结果分析：根据实验结果，进行结果分析和讨论。
可以比较不同材料的弯曲性能，探讨材料的应用范围和潜力。
7. 安全注意事项：在进行实验过程中，要注意安全操作。
遵循实验室安全规范，穿戴合适的防护装备。
确保实验环境安全，避免人员和设备的意外伤害。
三点弯曲实验是一种常用的材料力学实验方法，通过采集和分析实验数据，可以获得材料的弯曲性能参数，为材料的设计和应用提供重要参考依据。
在进行实验时，确保实验样品和设备的准备工作充分，操作过程合理规范，结果分析准确可靠，同时注重实验安全。
弯曲变形实验报告
弯曲变形实验报告
《弯曲变形实验报告》
实验目的：通过对不同材料进行弯曲变形实验，观察材料在受力下的变形情况，了解材料的弯曲性能。
实验材料：我们选择了钢材、铝材和塑料材料作为实验材料，这些材料在工程
领域中被广泛应用，对它们的弯曲性能进行研究具有重要意义。
实验方法：首先，我们准备了一台弯曲试验机，利用其施加不同大小的力来对
材料进行弯曲变形实验。
然后，我们将每种材料分别放入试验机中，施加不同
大小的力，记录下材料在不同受力情况下的变形情况。
实验结果：通过实验我们发现，钢材在受力下表现出较高的强度和硬度，变形
较小；铝材在受力下也表现出较好的弯曲性能，变形相对较小；而塑料材料在
受力下则表现出较大的变形，弯曲性能较差。
实验结论：通过弯曲变形实验，我们了解到不同材料在受力下的弯曲性能差异。
钢材和铝材具有较好的弯曲性能，适用于需要较高强度和硬度的工程领域；而
塑料材料在受力下容易发生较大的变形，适用于对弯曲性能要求较低的场合。
总结：弯曲变形实验为我们提供了重要的材料性能数据，有助于工程领域中材
料的选择和设计。
通过对不同材料的弯曲性能进行研究，可以更好地满足工程
实践中的需求，提高材料的利用效率和安全性。
弯曲电测实验结论

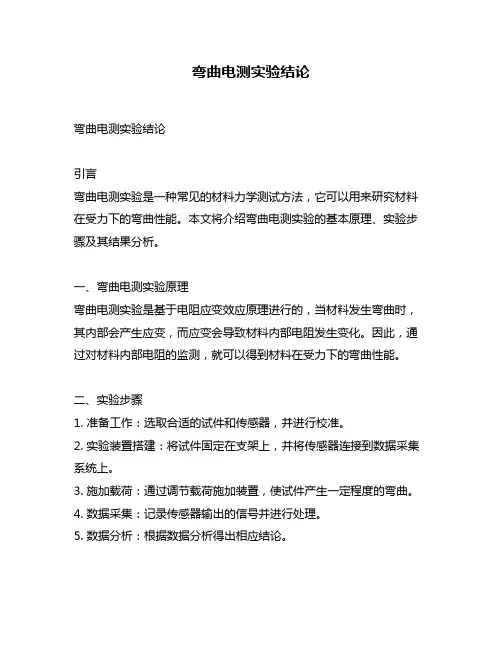

弯曲电测实验结论
弯曲电测实验结论
引言
弯曲电测实验是一种常见的材料力学测试方法，它可以用来研究材料在受力下的弯曲性能。
本文将介绍弯曲电测实验的基本原理、实验步骤及其结果分析。
一、弯曲电测实验原理
弯曲电测实验是基于电阻应变效应原理进行的，当材料发生弯曲时，其内部会产生应变，而应变会导致材料内部电阻发生变化。
因此，通过对材料内部电阻的监测，就可以得到材料在受力下的弯曲性能。
二、实验步骤
1. 准备工作：选取合适的试件和传感器，并进行校准。
2. 实验装置搭建：将试件固定在支架上，并将传感器连接到数据采集系统上。
3. 施加载荷：通过调节载荷施加装置，使试件产生一定程度的弯曲。
4. 数据采集：记录传感器输出的信号并进行处理。
5. 数据分析：根据数据分析得出相应结论。
三、结果分析
1. 强度与模量：通过对载荷-位移曲线的分析，可以得到材料的弯曲强度和弯曲模量。
弯曲强度是指材料在受力下发生破坏的最大载荷，而弯曲模量则是指材料在受力下产生应变时所表现出的刚度。
2. 材料性能：通过对载荷-位移曲线的形态进行分析，可以得到材料的韧性、脆性等性能。
3. 材料失效机理：通过对试件破坏部位进行观察和分析，可以得到材料失效的机理。
结论
通过对弯曲电测实验结果进行分析，我们可以得出相应结论。
例如，我们可以了解到材料在受力下的弯曲性能、韧性、脆性等特征，并进一步探究其失效机理。
这些结论对于我们进一步了解材料力学特性具有重要意义。
弯曲实验
实验二弯曲实验一、实验目的1、观测不同材质和变形程度对弯曲回弹值的影响。
2、通过V形件的弯曲实验，掌握角度回弹值及最小相对弯曲半径的测定方法。
3、验证角度回弹值理论计算公式Δα=αp-α=f(σs，E,r,α,t)二、实验材料、设备仪器与工具1、试件：试件材料为Q235和弹簧钢，料厚t=1mm，外形尺寸为45×15mm，数量若干。
注意试件长度方向和材料碾压纤维方向一致。
2、实验弯曲模一套。
弯曲凹模为固定尺寸和形状。
弯曲凸模为快速装卸凸模，弯曲凸模弯曲角为90°，弯曲圆弧半径分别为r=1.5。
3、工具：万能量角仪、r规一套、放大镜、螺丝刀和扳手等。
三、实验原理弯曲成型的弯曲回弹是弯曲成形的质量问题，是弯曲冲压工艺编制和模具设计时必须解决的问题。
弯曲角度和弯曲半径回弹值是弯曲成型的重要工艺参数。
弯曲角度回弹值的大小与材料的屈服强度σs成正比，与材料的弹性模数E成反比，材料的屈服强度及硬化指数n值越大，角度回弹值也越大。
而相对弯曲半径r/t对角度回弹值也有影响，当r/t越大，角度回弹值也越大，r/t与角度回弹角成正比。
相对弯曲半径r/t反映了弯曲变形程度，r/t越小则弯曲变形程度越大。
当r/t过小时，可能会造成弯曲变形程度区外表面的材料开裂，而使试材料外表面不发生裂纹时的最小弯曲半径与板料厚的比值称为最小相对弯曲半径，是弯曲成形的极限工艺参数。
最小相对弯曲半径与材料的机械性能、弯曲线与材料的碾压方向、板料表面状态、弯曲角的大小有关。
通过实验对不同材料、不同凸模圆角半径的弯曲成型，可以得到：相同材料，不同变形程度的弯曲回弹值；不同材料，在同样弯曲变形程度的不通弯曲回弹值。
通过不同情况回弹值的测量、计算和分析，进一步掌握各种因素对回弹值的影响以及极限弯曲变形程度的确定。
四、实验步骤1、检查实验设备和实验弯曲模，并记录弯曲凸模有关数据。
2、安装弯曲模，调整压力机滑块连杆长度，使弯曲间隙为材料厚度。
弯曲实验_精品文档

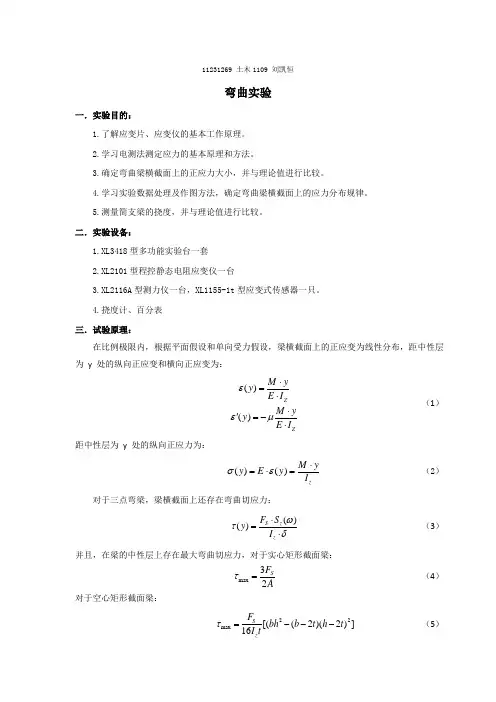

11231269 土木1109 刘凯恒弯曲实验一．实验目的：1.了解应变片、应变仪的基本工作原理。
2.学习电测法测定应力的基本原理和方法。
3.确定弯曲梁横截面上的正应力大小，并与理论值进行比较。
4.学习实验数据处理及作图方法，确定弯曲梁横截面上的应力分布规律。
5.测量简支梁的挠度，并与理论值进行比较。
二．实验设备：1.XL3418型多功能实验台一套2.XL2101型程控静态电阻应变仪一台3.XL2116A 型测力仪一台，XL1155-1t 型应变式传感器一只。
4.挠度计、百分表 三．试验原理：在比例极限内，根据平面假设和单向受力假设，梁横截面上的正应变为线性分布，距中性层为 y 处的纵向正应变和横向正应变为：()()Z ZM y y E I M y y E I εεμ⋅=⋅⋅'=-⋅ （1）距中性层为 y 处的纵向正应力为：()()zM yy E y I ⋅=⋅=σε （2） 对于三点弯梁，梁横截面上还存在弯曲切应力：()()S z z F S y I ωτδ⋅=⋅ （3）并且，在梁的中性层上存在最大弯曲切应力，对于实心矩形截面梁：max 32SF A=τ （4） 对于空心矩形截面梁：22max [((2)(2)]16Sz F bh b t h t I t=---τ （5）由于在梁的中性层处，微体受纯剪切受力状态，因此有：maxmax Gτγ=（6）实验时，可根据中性层处045±方向的正应变测得最大切应变：45454545max 22)(εεεεγ-==-=-- （7）本实验采用重复加载法，多次测量在一级载荷增量∆M 作用下，产生的应变增量∆ε、∆ε’和max γ∆。
于是式（1）、式（2）和式（7）分别变为：0000max 45454545()()()()22Z ZZM yy E I M y y E I M y y I εεμσγεεεε--∆⋅∆=⋅∆⋅'∆=-⋅∆⋅∆=∆=∆-∆=∆=-∆ （8）（9）在本实验中，/2M P a ∆=∆⋅ （10） 最后，取多次测量的平均值作为实验结果：111,max1max ()()()()()()Nnn Nnn Nnn Nn n y y Ny y Ny y NNεεεεσσγγ====∆∆='∆'∆=∆∆=∆∆=∑∑∑∑ （11）本实验采用电测法，在梁实验段某一横截面的不同高度（梁的上下表面、中性层及距中性层±10mm 、±20mm ）处粘贴纵向电阻应变片，在梁的上下表面处粘贴横向应变片，并在梁中性层处沿±450方向粘贴应变片。
纯弯曲实验报告
纯弯曲实验报告纯弯曲实验报告引言：纯弯曲是一种力学现象，指的是物体在受到力的作用下，发生弯曲变形而不产生拉伸或压缩。
它在工程设计和材料研究中具有重要的应用价值。
本实验旨在通过纯弯曲实验，探究不同材料在受力下的弯曲特性，并分析其力学行为。
实验设备与方法：本实验使用了一台弯曲试验机，以及不同材料的试样。
首先，将试样放置在弯曲试验机的支承上，然后通过加载装置施加一定的力矩，使试样发生弯曲。
在施加力矩的同时，使用应变计测量试样上的应变变化。
通过调整力矩的大小和测量应变的数值，可以得到不同材料的弯曲应力-应变曲线。
实验结果与分析：在实验过程中，我们选取了几种常见的材料进行测试，包括金属材料、塑料材料和木材。
通过实验数据的收集与分析，我们得到了它们的弯曲应力-应变曲线。
金属材料的弯曲应力-应变曲线呈现出线性的趋势，即在一定的应变范围内，应力与应变成正比。
这是因为金属材料的晶格结构具有较好的可塑性，能够在受力下发生塑性变形而不断延展。
然而，当应变超过一定范围时，金属材料会发生断裂，曲线开始下降。
这是由于材料内部的晶界滑移和位错运动被过大的应变所限制，导致材料的强度下降。
与金属材料相比，塑料材料的弯曲应力-应变曲线呈现出非线性的趋势。
在初始阶段，塑料材料的曲线斜率较大，说明其具有较高的刚性。
然而，随着应变的增加，曲线逐渐趋于平缓，说明塑料材料在受力下表现出较大的变形能力。
这是由于塑料材料的分子结构较为松散，能够在受力下发生更大的形变。
木材的弯曲应力-应变曲线与金属材料和塑料材料有所不同。
木材的曲线呈现出初始阶段的线性增长，然后逐渐趋于平缓。
这是由于木材的纤维结构具有较高的韧性，能够在受力下发生较大的变形。
然而，随着应变的增加，木材的强度逐渐降低，曲线下降。
这是由于木材的纤维结构在受力下会发生断裂，导致木材的强度下降。
结论：通过纯弯曲实验，我们对不同材料在受力下的弯曲特性有了更深入的了解。
金属材料具有较好的可塑性，能够在受力下发生塑性变形；塑料材料具有较大的变形能力，能够在受力下发生更大的形变；木材具有较高的韧性，能够在受力下发生较大的变形。
弯曲试验标准
弯曲试验标准弯曲试验是用来评估材料在受力情况下的弯曲性能的一种重要试验方法。
在工程领域中，材料的弯曲性能直接关系到其在实际应用中的承载能力和安全性。
因此，建立科学、准确的弯曲试验标准对于材料的研究和工程应用具有重要的意义。
一、试验标准的制定背景。
弯曲试验标准的制定，是为了规范和统一材料弯曲性能的测试方法，保证试验结果的准确性和可比性。
弯曲试验标准一般由相关的标准化组织或行业协会制定，其中包括试验的具体步骤、试验设备的要求、试样的制备和尺寸要求、试验过程中的注意事项等内容。
二、试验标准的重要性。
1. 保证试验结果的准确性和可靠性。
通过遵循统一的试验标准，可以减少人为因素对试验结果的影响，保证试验结果的准确性和可比性。
2. 提高材料研究的科学性和规范性。
弯曲试验标准的制定可以促进材料研究的规范化和标准化，有利于不同研究机构和实验室之间的技术交流和合作。
3. 为工程应用提供可靠的参考依据。
弯曲试验标准的制定可以为工程设计和材料选择提供可靠的参考依据，保证工程结构的安全性和可靠性。
三、试验标准的内容。
1. 试验设备和工具的要求。
包括试验机、夹具、测量仪器等设备的要求，以及其精度和准确度的要求。
2. 试样的制备和尺寸要求。
弯曲试验标准中一般会规定试样的制备方法、尺寸和几何形状的要求，以确保试验的可重复性和可比性。
3. 试验过程中的注意事项。
包括试验的环境条件、加载速度、试验过程中的监测和记录要求等内容。
四、试验标准的应用范围。
弯曲试验标准适用于各类材料的弯曲性能评定，包括金属材料、塑料材料、复合材料等。
在工程领域中，弯曲试验标准被广泛应用于材料的质量控制、产品设计和工程结构的安全评估等方面。
五、结语。
弯曲试验标准的制定和应用，对于推动材料科学研究和工程技术的发展具有重要的意义。
通过遵循统一的试验标准，可以保证试验结果的准确性和可比性，为材料的研究和工程应用提供可靠的依据。
因此，我们应该重视弯曲试验标准的制定和应用，不断完善和更新相关的标准，促进材料科学和工程技术的进步和发展。
实验3弯曲实验
实验三 弯曲实验一、实验目的和要求1．学习使用试验机进行弯曲实验的基本原理和方法。
2．观察试样在弯曲过程中的各种现象，由此了解试件变形过程中变形随荷载变化规律，以及有关的一些物理现象。
测定试样材料的弹性模量E 。
3. 绘制力－挠度的曲线，观察平面假设的实用性，验证纯弯曲梁的挠度计算公式。
二．实验设备、仪器和试件1．万能材料实验机，划线台，游标卡尺，钢直尺，划针。
2．矩形截面低碳钢试样三、实验原理和方法（1）理论公式：本实验的测试对象为低碳钢制矩形截面简支梁，加载方式如图3-1所示。
由材料力学可知，AB 梁将产生弯曲变形，中点C 的挠度w 最大，计算式为ZEI Fl w 483=（1） 其中，跨距a l 2=，截面惯性矩123bh I Z =，这里，b 和h 分别是横截面的宽和高。
于是材料的弹性模量E 可计算得到ZwI Fl E 483=（2） 横截面上各点正应力沿截面高度按线性规律变化，沿截面宽度均匀分布，中性轴上各点的正应力为零。
截面的上、下边缘上各点正应力为最大。
危险截面C 的正应力最大值为ZW M =max σ （3）其中，M 是危险截面C 上的弯矩，Z W 是截面抗弯系数62bh W Z = （4）（2）实测方法：实验采用手动加载方法，荷载F 大小可在计算机软件界面下的"负荷"窗口读出；挠度可在软件界面下的"变形"窗口读出。
在弹性范围内，如果测得载荷与变形数据由上式可求出要求的实验值。
将实验值进行处理后可以得到材料的弹性模量E ，与理论计算值进行比较，就可以验证弯曲变形公式。
实验采用增量法。
每增加等量载荷ΔF ，测得变形一次。
因每次ΔF 相同，故变形应是基本上按比例增加。
四．实验步骤1．测量矩形截面梁试样的宽度b 和高度h ， 测量荷载作用点到梁支点距离a 2．在试样的侧面沿中性层划一条纵向线， 再在中性层纵向线两侧等距离各划一条纵向线； 在试样中点划一条横向线，在中点横向线两侧等距离（5mm ）各划一条横向线 （上述划线用于观察变形情况和平面假设） 在试样支点各划一条横向线（用于安放试样）3．实验时的取变形量5.00=∆l mm ，7.01=∆l mm ， 9.02=∆l mm 1.13=∆l mm 左右（最好稍大些），相当于分四次加载。
弯曲试验标准
弯曲试验标准弯曲试验是材料力学性能测试中的重要一部分，它可以用来评估材料的弯曲强度、韧性和变形能力。
弯曲试验标准的制定对于保证测试结果的准确性和可比性至关重要。
本文将就弯曲试验标准的相关内容进行介绍，以期能够为相关领域的研究人员和工程师提供参考。
1. 弯曲试验的基本原理。
弯曲试验是通过施加一个静态或动态的加载，在材料上产生弯曲变形，从而评估材料的力学性能。
在弯曲试验中，通常会测量材料的弯曲强度、弹性模量、屈服强度、断裂韧性等指标。
这些指标可以为工程设计和材料选择提供重要参考。
2. 弯曲试验的标准化。
为了保证不同实验室和不同国家进行的弯曲试验结果具有可比性，国际上制定了一系列的弯曲试验标准。
这些标准包括了试样的准备、试验装置的设计、加载方式、数据采集和处理等方面的规定。
常见的弯曲试验标准包括ASTM、ISO、GB 等。
3. 弯曲试验标准的重要性。
弯曲试验标准的制定和遵守对于保证测试结果的准确性和可比性至关重要。
只有在遵循标准的情况下，才能够确保不同实验室和不同国家进行的弯曲试验结果具有可比性，从而为工程设计和材料选择提供可靠的依据。
4. 弯曲试验标准的应用领域。
弯曲试验标准广泛应用于金属材料、塑料材料、复合材料等各类材料的力学性能测试中。
在航空航天、汽车制造、建筑工程、电子产品等领域，弯曲试验标准都扮演着重要的角色。
5. 弯曲试验标准的发展趋势。
随着材料科学和测试技术的不断发展，弯曲试验标准也在不断更新和完善。
未来，弯曲试验标准将更加注重对于复合材料、纳米材料、高温材料等新型材料的测试要求，以适应新材料的发展和应用需求。
总结。
弯曲试验标准的制定和遵守对于保证测试结果的准确性和可比性至关重要。
只有在遵循标准的情况下，才能够确保不同实验室和不同国家进行的弯曲试验结果具有可比性，从而为工程设计和材料选择提供可靠的依据。
希望本文对于弯曲试验标准有所帮助，也希望相关领域的研究人员和工程师能够在实践中严格遵守相关标准，确保测试结果的准确性和可比性。
使用弯曲实验测量材料弹性模量的技巧
使用弯曲实验测量材料弹性模量的技巧引言弯曲实验是一种常用的测量材料弹性模量的方法。
在工程学、物理学和材料科学领域，弹性模量被广泛应用于材料性能评估、材料选择和结构设计等方面。
本文将探讨使用弯曲实验测量材料弹性模量的技巧，希望能够对从事相关研究和实践的人员提供有益的指导。
1. 实验设备准备在进行弯曲实验之前，首先需要准备实验所需的设备。
一般而言，弯曲实验需要弯曲试验机、载荷传感器和位移传感器等仪器。
弯曲试验机用来施加外力，在弯曲过程中测量载荷。
载荷传感器负责将实验中施加的力转化为电信号，并传递给数据采集系统。
位移传感器用来测量试样的位移，通常通过固定在试验机上的测微计实现。
确保实验设备的精确度和可靠性对于获得准确的弹性模量值非常重要。
2. 选择适当的试样形状和尺寸在弯曲实验中，试样的选择对测量结果至关重要。
试样的形状和尺寸应该满足一定的要求，通常采用梁形试样。
对于一维弯曲，梁形试样的直径或宽度应取决于实验要求和所研究材料的特性。
根据试样的尺寸和几何形状，可以根据弯曲理论计算出弯曲应力和弯曲挠度之间的关系，从而得出材料的弹性模量。
3. 进行弯曲实验将试样放置在弯曲试验机的支承上，然后在试样上施加一定的载荷。
通过测量试样的挠度和所施加的力，可以计算出应力和应变的关系，进而求得材料的弹性模量。
在实验过程中，需要控制试样的加载速度和加载方式，以确保稳定和准确的测量结果。
实验时还应注意试样的边界条件和防止试样的非线性变形。
4. 数据处理和结果分析在进行弯曲实验后，需要对获得的实验数据进行处理和分析。
将载荷和位移数据传递给计算机进行处理，可以得到应力和应变的曲线。
通过分析曲线的斜率和线性部分，可以确定材料的弹性模量。
此外，还可以采用回归分析等统计方法，进一步提高测量结果的准确性和可靠性。
5. 错误来源和实验技巧在进行弯曲实验时，可能会出现一些误差来源，如试样的缺陷、试验设备的误差和操作技巧等。
为了减少这些误差的影响，应该选择精细制作的试样、校准仪器和合适的操作技巧。
材料弯曲实验报告总结(3篇)
第1篇一、实验目的本次材料弯曲实验的主要目的是了解和掌握材料在弯曲过程中的力学性能，验证材料力学基本理论，提高对材料力学实验方法的认识。
通过实验，观察和分析不同材料在不同条件下的弯曲行为，为工程设计和材料选择提供理论依据。
二、实验原理材料在弯曲过程中，受到弯矩和剪力的影响，产生正应力和剪应力。
根据材料力学的基本理论，我们可以通过计算得到材料在弯曲过程中的应力分布和变形情况。
实验中，我们主要关注材料的弯曲正应力，即材料在弯曲过程中产生的垂直于中性轴的应力。
三、实验设备与材料1. 实验设备：弯曲试验机、万能材料试验机、测量仪器（如位移计、应变片等）、计算机等。
2. 实验材料：碳素钢、不锈钢、铝合金、塑料等。
四、实验步骤1. 根据实验要求，选择合适的材料，并进行加工处理，确保试样的尺寸和形状符合实验要求。
2. 将试样安装在弯曲试验机上，调整试验机的参数，如加载速度、加载方式等。
3. 对试样进行弯曲试验，记录实验过程中的数据，如位移、应变等。
4. 利用测量仪器对试样进行应变测量，通过应变片采集数据。
5. 对实验数据进行处理和分析，计算材料在弯曲过程中的应力分布和变形情况。
五、实验结果与分析1. 实验结果表明，不同材料在弯曲过程中的力学性能存在差异。
碳素钢具有较高的抗弯强度和刚度，适用于承受较大载荷的工程结构；不锈钢具有良好的耐腐蚀性能，适用于腐蚀性环境；铝合金具有较低的密度，适用于轻量化设计；塑料具有较好的韧性，适用于需要一定变形能力的场合。
2. 实验结果表明，材料在弯曲过程中的应力分布呈现非线性规律。
中性轴附近应力较大，远离中性轴的应力逐渐减小。
在材料弯曲过程中，最大应力出现在中性轴处。
3. 实验结果表明，材料在弯曲过程中的变形情况与材料的弹性模量和泊松比有关。
弹性模量较大的材料，其变形较小；泊松比较大的材料，其横向变形较大。
六、实验结论1. 通过本次材料弯曲实验，我们掌握了材料在弯曲过程中的力学性能，验证了材料力学基本理论。
纯弯曲实验报告
纯弯曲实验报告纯弯曲是一种力学试验方法，通常用于评估材料的弯曲刚度和弯曲强度。
本次实验旨在探究两种不同材料的弯曲性能，并分析其结果。
实验设计本次实验使用了两个不同材质的杆材进行测试。
第一个杆材采用了铝合金材料，长度为100cm，直径为1cm。
第二个杆材采用了无定形塑料材料，长度为100cm，直径为0.5cm。
在实验开始前，我们打开实验设备的电源并准备好测试仪器。
我们调整测试仪器的参数以适应我们所使用的材料，包括弯曲测试的速度和初始弯曲角度。
一切准备就绪后，我们将第一个杆材放入实验装置并进行第一轮弯曲测试。
我们记录了此次测试的弯曲载荷和弯曲程度。
接着，我们继续进行第二轮弯曲测试，直到达到极限载荷。
在此过程中，我们还记录了杆材的弯曲程度和载荷大小。
同样，我们对第二个杆材也进行了此次实验的全部步骤，并记录相应数据。
实验结果我们用实验数据绘制了载荷-弯曲变形曲线，并进行了一些计算。
首先，我们计算了弯曲刚度，即载荷与弯曲程度之比。
然后，我们计算了每个杆材的最大弯曲载荷和最大弯曲程度。
从实验数据和图表中可以看出，铝合金杆材的弯曲刚度远高于无定形塑料杆材。
这表明铝合金杆材在受到载荷时可以更好地保持强度和稳定性。
此外，铝合金杆材的最大弯曲载荷也比无定形塑料杆材高得多，即使受到相同的弯曲程度，铝合金杆材仍能够继续承受更大的载荷。
结论本次纯弯曲实验表明，铝合金杆材在弯曲测试中表现出更高的刚度和更高的弯曲载荷。
这意味着铝合金杆材对承受弯曲载荷时能够保持更好的形状和稳定性。
无定形塑料杆材的弯曲刚度较低，更容易形变，并且其弯曲载荷较小。
实验中采用的测试方法和参数可以用于评估各种材料的弯曲性能，并为材料选择和设计提供有用的指导。
最后，我们需要指出，本次实验并非杆材在实际应用中所处的环境，故实验结果所表现的杆材弯曲性能与实际环境可能会有所不同。
因此，在实际设计中，需要考虑到实际环境、应用载荷、材料因素等多方面因素。
弯曲实验报告
弯曲实验报告弯曲实验报告引言：弯曲实验是力学实验中常见的一种实验方法，通过对材料在外力作用下的弯曲变形进行观察和分析，可以得到材料的弯曲性能和力学特性。
本文将围绕弯曲实验展开讨论，包括实验原理、实验步骤、实验结果和实验结论等内容。
实验原理：弯曲实验是利用外力作用在材料上，使其产生弯曲变形，从而研究材料的力学性能。
在实验中，我们通常会使用弯曲试件，如梁或杆，施加一定的力或力矩，观察材料的弯曲变形，并测量相关的物理量，如位移、应变和应力等。
实验步骤：1. 准备工作：选择合适的材料和试件，根据实验要求进行加工和制备。
确保试件的尺寸和几何形状符合实验设计要求。
2. 搭建实验装置：根据实验要求，搭建适当的实验装置，包括支撑和加载系统。
确保试件在实验过程中能够受到均匀的力或力矩作用。
3. 加载试件：施加一定的力或力矩在试件上，使其发生弯曲变形。
可以通过加载装置上的指示器或测力计等设备，实时监测加载力的大小。
4. 记录位移和应变：使用位移计或应变计等设备，记录试件在加载过程中的位移和应变情况。
可以通过数据采集系统，将数据保存在计算机中，以便后续的数据处理和分析。
5. 测量应力：根据试件的几何形状和加载方式，计算或测量试件上的应力分布。
可以使用应力计或应变计等设备，测量试件上不同位置的应力值。
6. 停止加载：当试件达到预定的加载条件或发生破坏时，停止加载试件。
记录停止加载时的位移和应变等数据。
实验结果：通过对实验数据的处理和分析，我们可以得到试件在弯曲加载下的位移、应变和应力等数据。
根据这些数据，可以绘制位移-载荷曲线、应变-载荷曲线和应力-应变曲线等图形。
通过分析曲线的特征和趋势，可以得到试件的弯曲刚度、屈服强度、弹性模量和断裂强度等力学参数。
实验结论：根据实验结果和数据分析，我们可以得出以下结论：1. 弯曲试件在加载过程中会发生弯曲变形，位移和应变随着加载力的增加而增加。
2. 弯曲试件的弯曲刚度与几何形状、材料性质和加载方式等因素有关。
物体的弯曲与扭转实验
物体的弯曲与扭转实验经过长期的研究和实验，科学家们发现了许多关于物体弯曲和扭转的有趣现象。
这些研究不仅让我们对物质的特性有了更深入的理解，还为未来的科学发展提供了新的思路和方向。
在一项经典的物体弯曲实验中，科学家们将一根金属棒放置在支架上，并用力向下施加压力。
当压力逐渐增加时，金属棒开始表现出明显的弯曲现象。
经过测量和记录，科学家们发现了弯曲与应力之间的关系。
根据他们的实验结果，弯曲程度与应力成正比，这意味着当外力增大时，物体的弯曲程度也会相应增加。
另一个有趣的实验是关于物体扭转的。
科学家们将一根硬质棒固定在一个平台上，并施加一个扭转力。
随着力的增加，科学家们发现，棒子逐渐扭曲，最终达到一个平衡状态。
他们还发现，扭曲产生的变形与外力大小呈线性关系，并且与材料的特性有关。
这些实验结果让我们对材料的弹性和可塑性有了更深入的理解。
实际上，物体的弯曲和扭转是由于内部原子结构的变化导致的。
在一个材料中，原子通过键结合在一起形成晶格，而这些键的断裂和重新排列会导致物体的弯曲和扭转。
这就解释了为什么某些物质更容易弯曲和扭转，而其他物质则更坚硬和难以变形。
为了更好地了解物质的弯曲和扭转，科学家们还进行了一些微观实验。
他们使用高分辨率显微镜观察物质的内部结构，并通过应用粒子追踪技术来追踪原子的运动。
通过这些实验，他们发现了一些有趣的现象，比如原子在受力时的振动和位移。
这些实验结果为理解物体弯曲和扭转的微观机制提供了重要的线索。
除了对单个物体的研究，科学家们还致力于研究复杂结构和材料的弯曲和扭转行为。
他们发现，复杂结构中的弯曲和扭转与内部力的平衡和分布密切相关。
通过数值模拟和实验验证，他们能够预测和控制复杂结构的弯曲和扭转行为，从而为工程设计和研发提供了重要的指导。
总的来说，物体的弯曲和扭转是一个非常有趣且具有挑战性的研究领域。
科学家们的实验和研究为我们揭示了物质的特性和行为规律，也为材料科学和工程技术的发展提供了新的思路。
弯曲试验原理
弯曲试验原理弯曲试验原理是一种常用的材料力学试验方法，用于评估材料的弯曲性能和强度。
该试验原理基于材料在受到外力作用下发生弯曲变形的现象，通过施加一定的力矩或加载在材料上，观察材料在弯曲过程中的变形和破坏情况，从而得出材料的力学性能参数。
弯曲试验原理主要涉及以下几个方面：1. 弯曲应力分布：在弯曲试验中，施加的外力会导致材料产生内部应力。
根据梁理论，当外力作用于梁上时，梁内部会产生正应力和剪应力。
正应力沿截面高度方向分布不均匀，在截面上部为拉应力，在截面下部为压应力。
剪应力则沿截面宽度方向分布不均匀。
2. 弯曲变形：当外力作用于材料上时，材料会发生弯曲变形。
根据梁理论，梁在受到外力作用后会发生挠度和角度变化。
挠度是指梁在受到外力作用后产生的弯曲变形，而角度变化则是指梁在受到外力作用后两端之间的夹角发生变化。
3.破坏模式：弯曲试验中，材料可能会发生弯曲破坏或拉伸破坏。
弯曲破坏是指材料在受到外力作用后，由于内部应力超过其承载能力而发生断裂。
拉伸破坏则是指材料在受到外力作用后，由于拉伸应力超过其承载能力而发生断裂。
4. 弯曲强度：弯曲试验可以通过测量材料的最大弯曲应力和最大挠度来评估材料的弯曲强度。
最大弯曲应力是指材料在试验过程中所能承受的最大应力值，而最大挠度则是指材料在试验过程中所能产生的最大变形量。
总之，弯曲试验原理通过施加一定的外力或加载在材料上，观察材料在弯曲过程中的变形和破坏情况，从而评估材料的弯曲性能和强度。
这一试验方法广泛应用于工程领域，用于评估材料的可靠性和适用性，为工程设计和材料选择提供重要参考。
人弯曲钢尺实验
人弯曲钢尺实验
人弯曲钢尺实验是一种经典的物理实验，用于展示材料的弹性性质和变形行为。
这个实验通常通过在一根钢尺上施加一定的力，使其产生弯曲变形，然后观察钢尺的变形程度和恢复程度。
实验步骤如下：
1. 准备一根比较硬的钢尺和一张平坦的桌面。
2. 将钢尺平放在桌面上，并用手按住钢尺的一端，使其保持稳定。
3. 用另一只手向钢尺的另一端施加一个较大的力，使其产生弯曲变形。
需要注意的是，施加的力应该是平行于钢尺的方向，以免产生扭转变形。
4. 观察钢尺的弯曲程度，可以通过目测或使用一个刻度尺来测量。
同时，需要注意钢尺变形后的形状是否仍然保持直线。
5. 释放施加的力，并观察观察钢尺的恢复情况。
可以看到，钢尺会逐渐恢复到原来的直线状态，但可能存在一定的弹性残留变形。
通过这个实验，我们可以得出以下结论：
1. 钢尺具有一定的弹性，能够在受到外力作用后发生弯曲变形，并且在力释放后能够部分恢复到原来的形状。
2. 钢尺的弹性限度是有限的，当受到过大的力时，可能导致钢尺超出其弹性极限而无法完全恢复原状，甚至发生破裂。
3. 钢尺在受到力的作用下会出现应力分布，越靠近作用点的地方受到的应力越大，从而产生弯曲。
人弯曲钢尺实验是一个经典的物理实验，通过它我们能够更好地理解材料的弹性性质和变形行为，同时也为我们日常生活中的弯曲材料提供了一定的参考和了解。
